焊接作业用半圆弧形夹持轨道结构

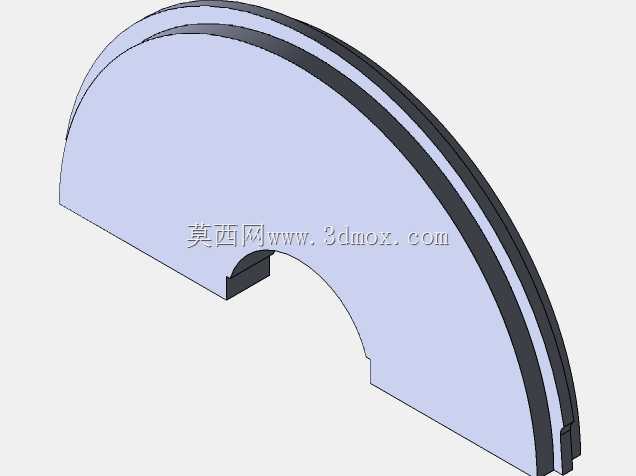

　　在车间现场的焊接作业场景里，这类弧形夹持轨道主要配套焊枪移动机构使用，针对大直径环形焊缝、曲面构件的连续焊接需求设计，解决手工焊接环形轨迹时走枪不稳、焊缝成型一致性差的问题。日常在管道预制、筒体环缝焊接、大型法兰拼接作业中，焊工经常会遇到需要沿圆弧轨迹连续施焊的工况，普通直线导轨无法适配曲面走行需求，手工握持焊枪很难保证焊枪与工件表面的距离恒定、行走速度均匀，容易出现焊穿、未焊透、焊缝余高不均等缺陷，这类弧形轨道就是为了适配这类曲面焊接的走行导向需求开发的。从结构设计来看，该构件采用半圆式分体结构，整体为对称的半圆弧造型，内侧预留的弧形缺口是用来卡接待焊接的圆形工件外壁，轨道本体采用双层叠合的结构设计，外层为承载基体，

　　内层设置导向滑槽，用来给焊接小车或者移动焊枪架提供行走导向，底部的凸起定位块是安装基准，使用时可以通过快速夹钳或者螺栓将轨道整体固定在工件旁的工装平台上，也可以配套磁吸座直接吸附在铁质工件表面，减少工装搭建的时间。设计时首先考虑的是轨道的形位公差控制，半圆弧的曲率半径需要和待焊接工件的外径匹配，保证焊枪沿轨道行走时，枪头到焊缝的距离始终保持在工艺要求的12-18mm区间内，避免因为轨迹偏差导致的电弧长度变化影响焊接质量。轨道的厚度方向做了等截面设计，既保证整体刚性，避免焊接过程中受热变形导致轨道翘曲，又控制了整体重量，方便现场作业时的搬运和快速装拆。安装边界方面，该半圆轨道的开口侧为安装避让区，

　　安装时需要保证轨道的圆弧圆心与待焊环形焊缝的圆心重合，同轴度误差控制在0.5mm以内，否则行走过程中焊枪会出现偏离焊缝的问题；轨道底部的定位块高度为固定值，配套不同厚度的垫高块可以适配不同直径的工件焊接需求，当焊接直径更大的筒体时，可以将多个同规格的弧形轨道拼接成整圆结构，满足整周环缝的连续焊接需求。功能特性上，该轨道的导向面做了耐磨处理，表面粗糙度控制在Ra1.6以内，减少行走轮的磨损，延长工装的使用寿命；轨道侧边预留的槽位可以安装行程开关，当焊接小车行走到轨道端点时自动触发行走停止或者返程信号，适配自动焊接的控制逻辑。和普通的整圆环形轨道相比，这种半圆式分体轨道的适用性更强，针对不需要整周焊接的弧形焊缝、半周焊缝，

　　可以直接单段使用，不需要绕工件整圈搭建工装，在大型构件的局部弧形焊缝焊接场景下，装拆效率比整圆轨道提升60%以上。在实际使用中，这类轨道除了配套焊接小车使用，也可以作为手动焊枪的靠模使用，焊工手持焊枪沿轨道导向面滑动，即可保证走枪轨迹的一致性，降低对焊工操作熟练度的要求，即使是从业时间较短的焊工，也能焊出成型均匀的弧形焊缝。设计过程中还考虑了焊接飞溅的防护问题，轨道的导向槽采用内凹式结构，焊接时产生的飞溅不容易落到导向面内，减少清理工作量，日常维护只需要在每班作业前在导向面涂抹少量防飞溅剂即可，不需要复杂的保养流程。结构的刚性校核方面，按照搭载5kg重量的焊接小车计算，轨道在满载行走时的最大变形量不超过0.2mm，完全满足气体保护焊、氩弧焊等常规焊接工艺的精度要求，不会因为轨道变形导致焊枪偏移。针对现场作业的复杂工况，轨道的边角都做了倒钝处理，没有尖锐毛刺，避免搬运和安装过程中划伤操作人员，整体结构没有易损的小零部件，适合在车间、户外施工现场等复杂环境下长期使用。
