宝石线材感应熔合加工专用设备结构

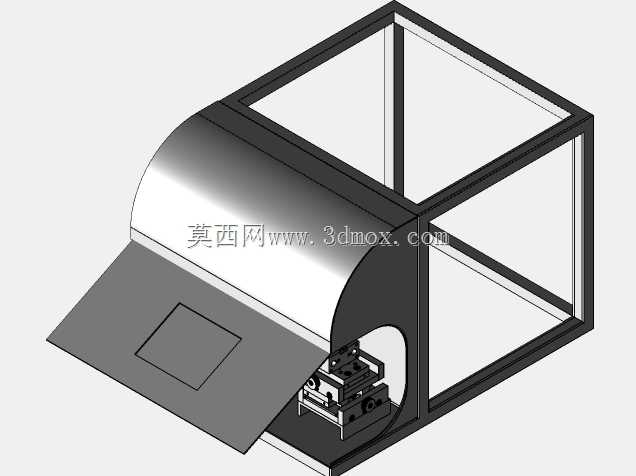

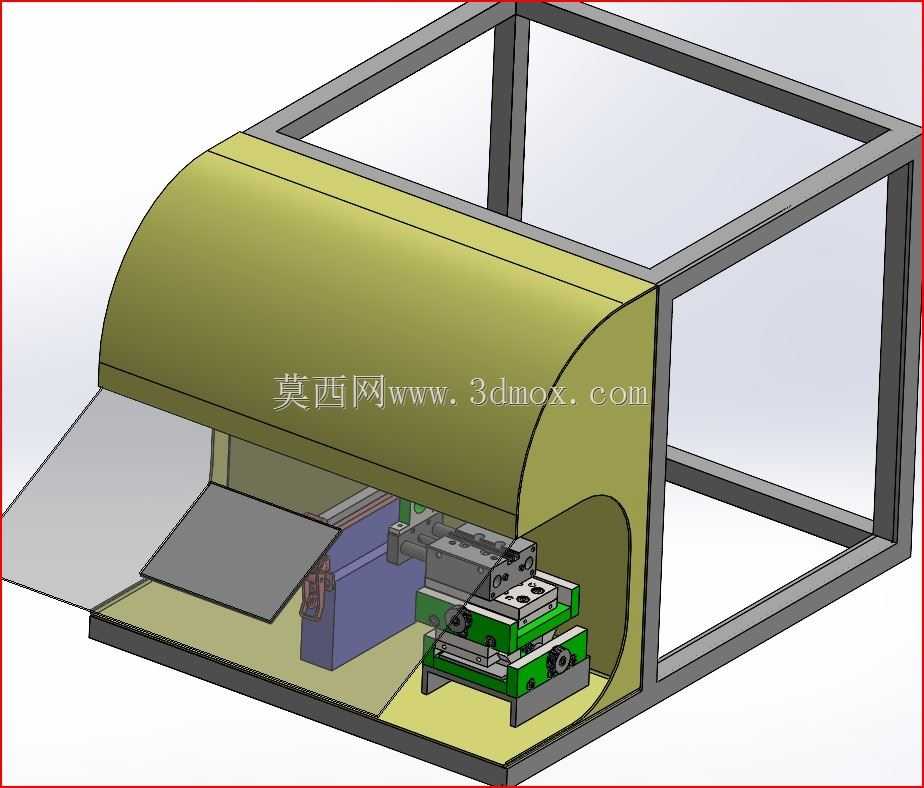

　　在珠宝首饰加工、精密宝石线材制备的生产场景中，这类感应熔合设备主要承担宝石线材的端头熔接、线材拼接工序，替代传统火焰熔接的作业方式，解决火焰加工温度不可控、宝石线材易出现热应力开裂、熔接面一致性差的实际生产痛点。从设备的整体布局来看，外围采用方管焊接的框架式承力结构，框架上部预留透明防护板安装位，作业侧设置弧形开合防护舱门，舱门开启后可完全暴露内部作业工位，方便操作人员上下料、调整工装位置，舱门关闭后可形成封闭的作业空间，阻隔感应加热过程中的电磁辐射与高温飞溅，同时避免外界气流干扰感应加热区域的温度场稳定性。内部作业工位采用分层式布局，底层为安装基准板，直接固定在框架底部的承重横梁上，基准板上依次排布感应电源模块、直线进给滑台、

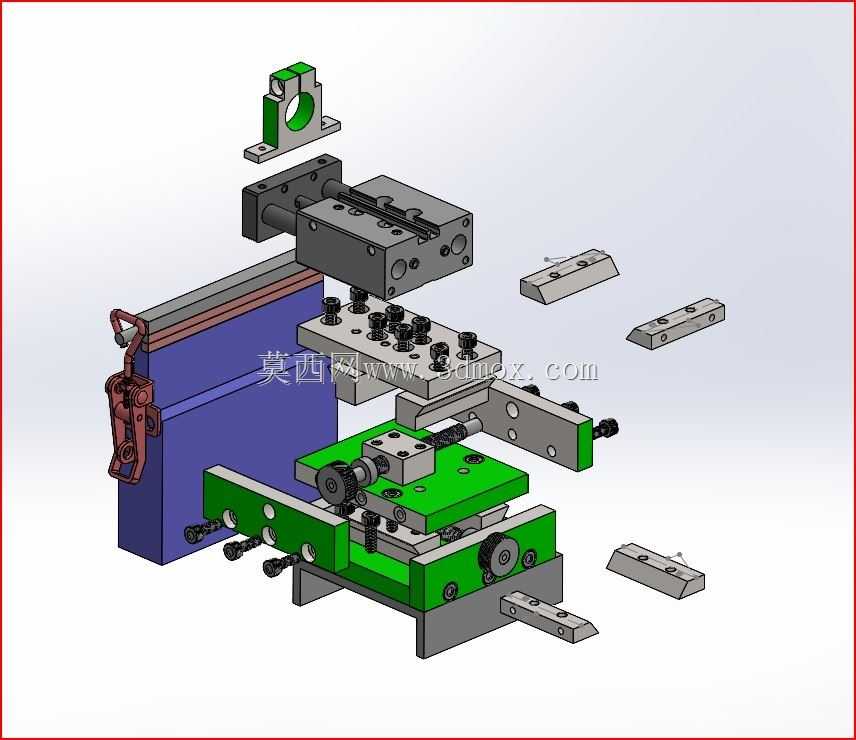

　　工件夹持工装、出料导向结构。其中直线进给滑台采用双导轨导向搭配丝杠传动的结构，滑台的行程根据宝石线材的常规加工长度设置，可适配不同直径的宝石线材送料需求，滑台的移动速度可根据熔合工艺参数调整，保证送进过程平稳无冲击，避免线材在送进过程中出现弯折、偏移。工件夹持工装安装在滑台的动平台上，采用快换式夹头结构，可根据不同线径的宝石线材更换对应规格的夹爪，夹爪的夹持面做了防滑与防压伤处理，避免硬质夹爪在宝石线材表面留下夹痕，影响成品外观质量。感应加热枪的安装位置正对工件夹持工装的出料端，加热枪的固定支架设置多维度调节结构，可根据熔合需求调整加热枪与线材端头的距离、加热角度，保证感应涡流集中在需要熔合的线材端面区域，

　　减少非加工区域的热影响范围。设备的出料侧设置倾斜的导料滑板，熔合完成的线材可顺着滑板滑落到设备外部的收料盒中，无需操作人员伸手进入作业区域取件，降低高温烫伤的风险。从安装边界来看，设备整体的占地面积适配小型精密加工车间的工位布局，不需要额外做地基固定，直接放置在水平的车间地面上即可，设备框架底部设置可调式支撑脚，可根据地面平整度调整支撑高度，保证内部滑台的水平度满足传动精度要求。电气控制部分集成在设备侧部的安装腔体内，与加热作业区域做隔热分隔，避免高温传导影响电气元件的使用寿命，控制线路沿框架内部的线槽排布，走线整齐且与高温区域保持安全距离，减少线路老化的风险。在实际生产应用中，这类设备可实现宝石线材的连续熔合作业，

　　相比传统手工熔接的方式，熔接面的一致性更好，加工效率提升明显，同时感应加热的方式升温速度快，热影响区域小，能有效降低宝石线材因局部过热产生的裂纹、材质变性等不良品率。设计过程中重点考虑了作业的安全性与工装的可调性，防护舱门设置了感应联锁结构，舱门未完全关闭时设备无法启动加热程序，避免操作人员误触高温区域；所有可调结构都设置了锁紧装置，调整到位后可固定位置，避免设备运行过程中因振动出现位置偏移，影响加工精度。设备的弧形舱门采用薄钢板折弯成型，表面做耐高温喷涂处理，既减轻了舱门的整体重量，方便操作人员开合，又能阻隔部分热量传递到舱门外表面，降低操作人员触碰舱门时的烫伤风险。内部的各个功能模块都采用模块化安装设计，后续维护时可单独拆卸对应的模块进行检修或更换，不需要对整体设备进行大范围拆解，降低设备的维护难度与停机时间。
