五缸径向星形航空发动机三维设计模型

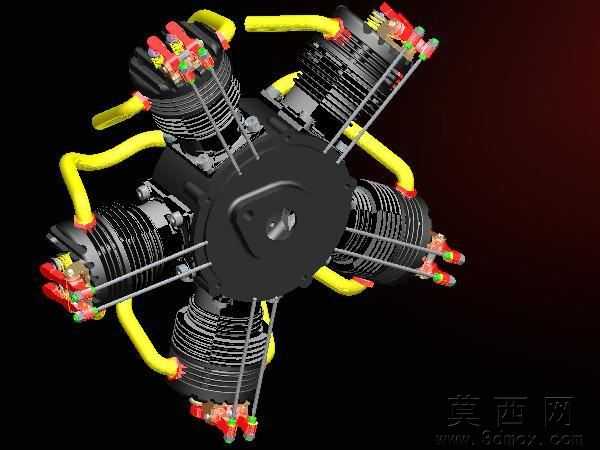

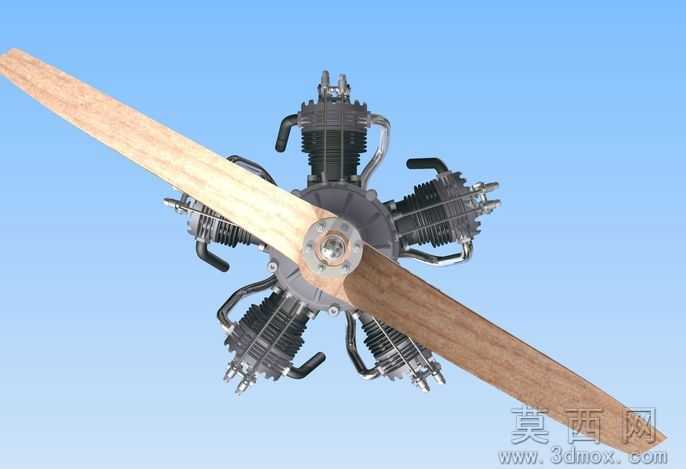

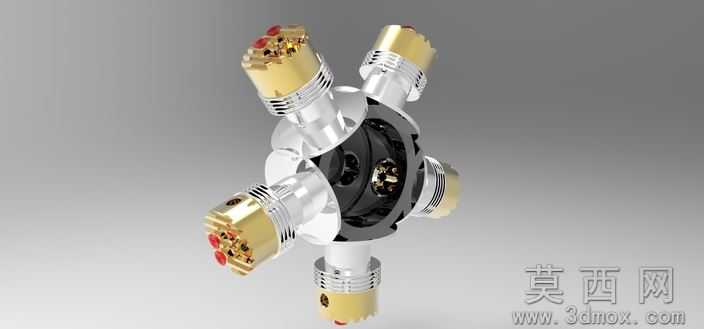

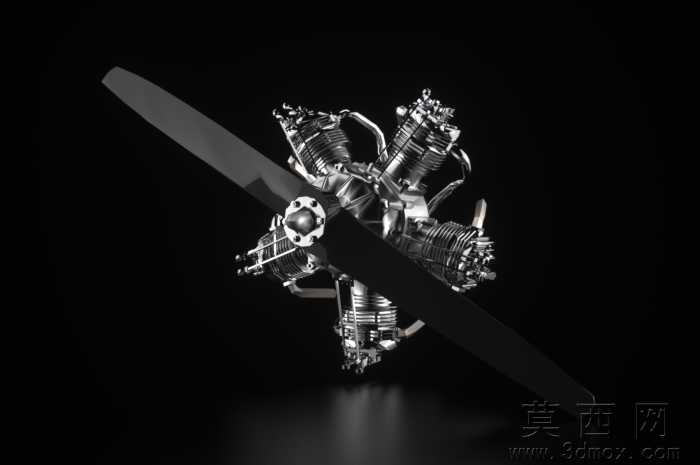

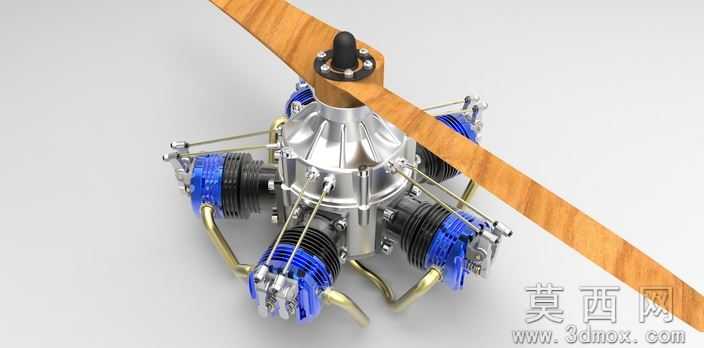

本模型为五缸径向排布的星形航空发动机完整三维设计成果，建模阶段采用Pro/Engineer软件完成全参数化特征构建，首先以发动机曲轴中心为全局坐标原点，完成中心曲轴箱的基准特征创建，依次绘制五个沿圆周72度均匀径向分布的气缸安装定位基准，保证各气缸轴线与曲轴回转中心的夹角精度控制在0.01度以内，随后逐次完成气缸套、散热鳍片、活塞组件、连杆机构、进气歧管、排气接头、火花塞安装位以及前端螺旋桨安装法兰的特征建模，所有配合面均预留标准工程公差，可直接对接工程图生成环节。参数设计层面，模型严格遵循小型航空星形发动机的真实尺寸比例，单气缸缸径、活塞行程、连杆长度、曲轴偏心距均按照经典五缸航发的参数比例设定，各运动部件之间无几何干涉，可在装配环境下完成曲轴转动带动活塞往复运动的运动仿真验证，完整还原星形发动机的运动传递逻辑。渲染材质环节针对不同部件匹配对应材质属性，气缸散热鳍片采用磨砂铸铝材质，金属管路采用抛光黄铜材质，曲轴箱采用亮面镀铬金属材质，前端木质螺旋桨采用做旧实木纹理材质，各部件材质的粗糙度、反射率、金属度参数均经过反复调试，最终渲染效果可清晰展示发动机的结构层次与金属质感。结构原理层面，该五缸星形发动机采用径向辐射布局，五个气缸共用同一根中心曲轴，通过铰接式连杆将各活塞的往复直线运动转化为曲轴的旋转运动，相比直列发动机拥有更短的整机长度、更优的风冷散热条件，是早期螺旋桨飞机的经典动力结构，模型完整还原了配气机构、油路接口、安装定位点的全部结构细节。软件兼容层面，模型除原生Pro/Engineer、Creo Elements R5.0格式外，同时导出STEP、IGES、STL三种通用三维格式，可兼容SolidWorks、UG NX、CATIA等绝大多数主流三维设计软件，无需额外修复即可直接打开编辑，STL格式文件可直接用于3D打印验证。研发教学应用层面，该模型可作为航空发动机结构教学的具象化教具，帮助学习者直观理解径向发动机的布局特点与运动原理，也可作为航模爱好者设计制作动力系统的参考蓝本，还能为小型通用航空动力设备的研发设计提供结构参考，辅助完成方案论证与结构优化工作。
