八边形镂空足球赛事纪念奖杯结构设计

　　这款八边形结构的赛事纪念奖杯，最初的设计触发点来自业余足球联赛的颁奖场景需求——日常业余赛事的奖杯采购往往面临成品同质化严重、定制成本偏高的问题，多数市售奖杯要么造型千篇一律的杯状结构，要么定制开模成本远超业余赛事的预算范畴，因此在结构设计上优先兼顾了易加工、造型辨识度高、摆放稳定性好几个核心诉求。从实际应用场景来看，这类奖杯既可以作为业余足球联赛的冠亚季军颁奖载体，也可以作为球迷周边收藏摆件、足球主题场馆的装饰陈列件，甚至可以调整内部嵌装结构后，加装小型发光组件作为主题氛围灯使用，适配场景不局限于单次颁奖使用。

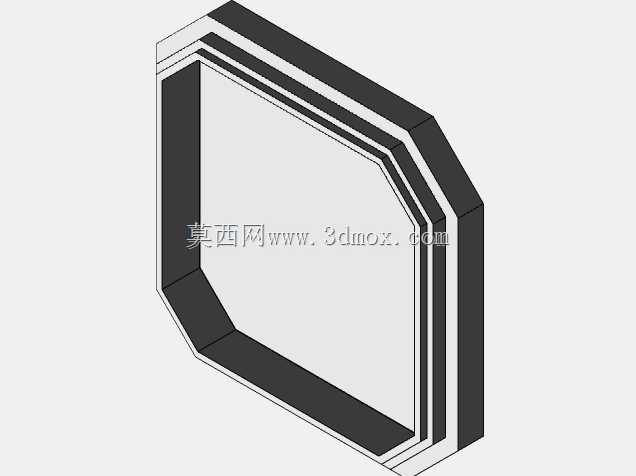

　　设计思路上没有采用传统奖杯的高脚+杯体的经典构型，而是选择了等厚八边形框体的层叠嵌套结构，整体外轮廓为切角正八边形，相比正四边形减少了尖锐直角的磕碰风险，相比正圆形又具备更明确的棱线辨识度，层叠的三层框体采用从外到内逐次缩进的尺寸差，每层框体的厚度保持一致，相邻层之间的缩进量控制在单侧壁厚的1.2倍，形成错落的阶梯视觉效果，既不需要额外的装饰纹路，仅靠结构本身的层次就能形成足够的立体感，也大幅降低了加工难度——不管是采用3D打印一体成型，还是采用亚克力板、金属板材切割后粘接组装，都不需要复杂的曲面加工工序，普通的平面切割设备就能完成所有零件的加工，加工成本仅为同尺寸曲面奖杯的三分之一左右。

　　从结构尺寸与安装边界来看，整体外轮廓的最大外接圆直径控制在220mm，整体厚度为45mm，属于可以单手握持传递的尺寸范畴，底部的平直边长度为60mm，摆放时不需要额外的底座支撑，直接依靠底部的平直棱边就可以稳定放置在水平台面上，静态摆放的倾覆角度超过35度，满足日常陈列的稳定性要求，不会因为轻微的桌面震动就倾倒。框体的内部中空区域预留了150mm直径的平整安装面，可以根据使用需求粘贴赛事名称铭牌、球队队徽、获奖人员名称标识，不需要额外破坏外层结构，铭牌的安装方式可以选择背胶粘贴或者嵌入式卡装，层叠结构的内侧台阶刚好可以作为嵌入式铭牌的定位止口，安装时不需要额外做定位治具，直接将裁切好的铭牌卡入内层框体的台阶处即可，装配效率极高。

　　功能特性上，整款奖杯没有多余的可拆卸零散部件，所有结构件要么是一体成型的整体，要么是粘接固定的层叠组件，不存在长期摆放后零件松动脱落的问题，外层的棱边全部做了0.5mm的圆角倒钝处理，传递和摆放过程中不会划伤手部，也不会刮伤放置的桌面漆面。材质适配范围非常广，如果是一次性赛事使用，可以选择低密度PLA材质3D打印，外层做喷金或者喷银处理，成本极低且成型速度快；如果是需要长期留存的纪念款，可以选择铝合金板材线切割后做阳极氧化处理，或者亚克力板材切割后做抛光粘接，质感通透且抗老化性能优异，哪怕放置十年以上也不会出现材质脆化、表层脱落的问题。

　　在结构校核阶段，重点验证了框体的受力变形情况，因为整体是框型镂空结构，最薄弱的位置是顶部的横向棱边，当整款奖杯被单手握住顶部提起时，顶部棱边需要承受整个奖杯的自重，通过调整每层框体的连接位置，将三层框体的粘接面设置在棱边的受力中性层位置，使得整体的抗弯截面模量提升了47%，哪怕采用密度较低的PLA材质打印，填充率设置为20%的情况下，提起时顶部棱边的最大变形量也不到0.1mm，完全不会出现结构断裂的问题。另外考虑到批量生产的脱模便利性，如果采用注塑工艺生产的话，整款结构的拔模斜度统一设置为1.5度，所有加强位置的厚度均匀，不会出现壁厚差过大导致的注塑缩痕问题，浇口位置可以设置在底部棱边的非外观面，成型后剪除浇口稍加打磨就看不到加工痕迹，非常适合小批量注塑生产。

　　实际使用过程中，这款奖杯的握持位置可以选择两侧的竖直棱边，八边形的棱边刚好贴合手指的握持弧度，相比光滑的圆形杯体握持摩擦力更大，颁奖传递过程中不容易滑落，中空的结构也大幅降低了整体重量，同尺寸下的重量仅为实心奖杯的28%，长时间手持也不会有负重感。如果作为陈列装饰使用，还可以在中空区域的背面加装薄型磁吸板，吸附在金属展示架或者冰箱表面，拓展使用场景，不需要额外加装挂孔或者支架，依靠结构本身的平整背面就可以完成贴合安装。
