R13-24带焊接端子红色瞬时按钮开关

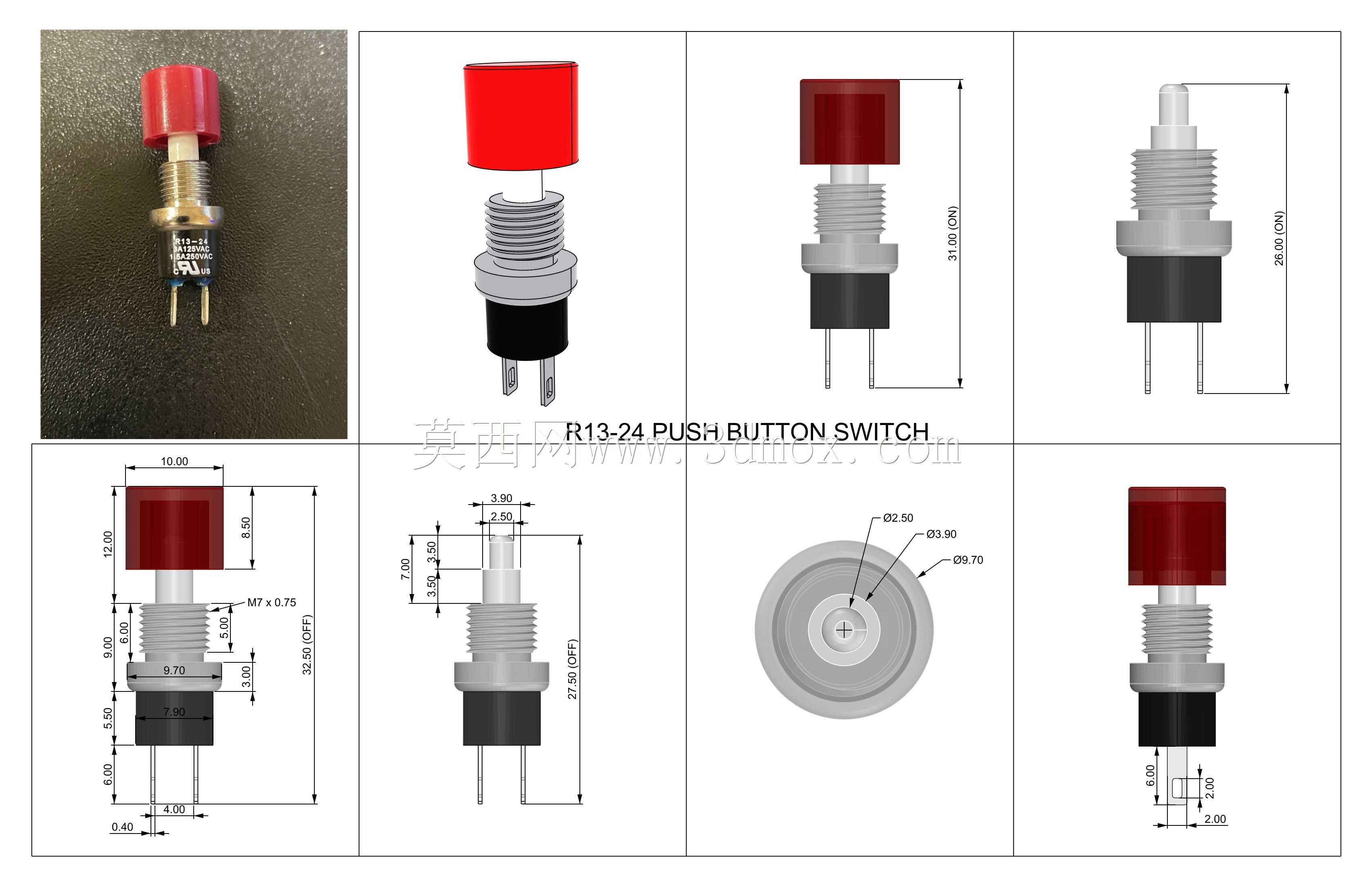

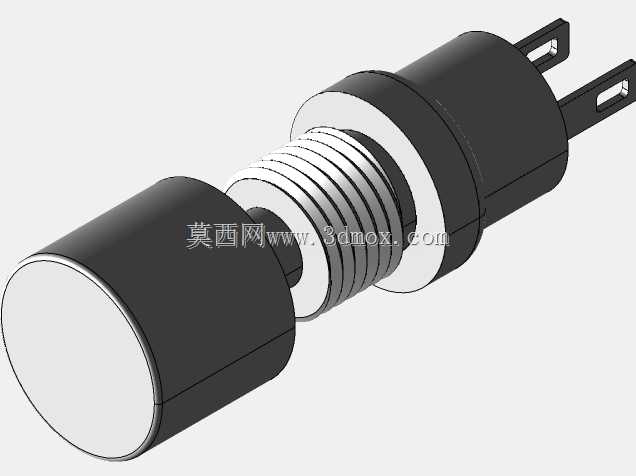

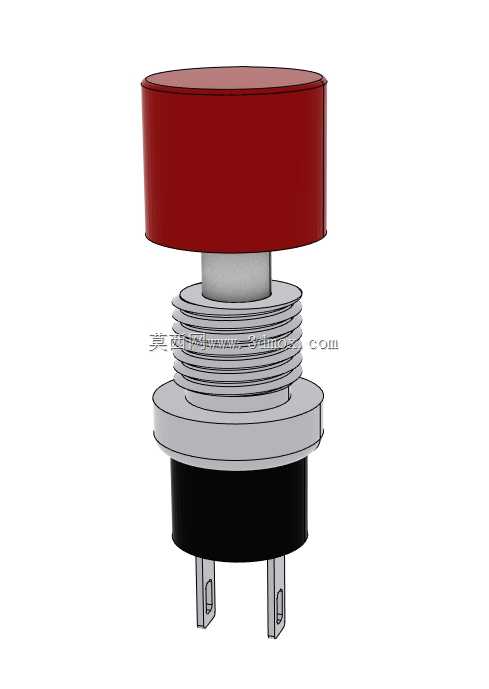

这类带焊接端子的单极单掷瞬时按钮开关，在低压电气控制回路里的应用场景非常广泛，小到桌面测试工装的触发按键、小型实验设备的启停输入，大到分布式控制柜内的本地手动触发点位、非标自动化设备的辅助操作按钮，都能见到这类结构的产品。它采用双插针焊接式接线结构，相比螺丝压接的端子，焊接固定的方式在存在小幅振动的设备工况下，接线可靠性更高，不会因为长期微动出现压接松动、接触不良的问题，适合内部布线后不需要频繁拆线的设备点位使用。从功能特性上看，它属于瞬时动作型，也就是只有按钮被按下的时段内触点处于导通状态，松开后依靠内部复位结构自动回弹断开，不会保持导通状态，刚好匹配点动触发、信号复位、瞬时测试这类操作需求，不会出现误操作后设备持续触发的风险。设计这款开关的三维模型时，首先要还原的是它的安装边界：上部的红色按钮帽直径要匹配操作时的手指接触面积，凸起的高度要保证按压行程足够，不会出现按到底还没触发触点的问题；中部的螺纹安装段是核心安装结构，要匹配标准面板开孔尺寸，预留出锁紧螺母的安装空间，保证安装到设备面板后不会出现晃动、歪斜的情况；下部的基座部分要和螺纹段同轴，两个焊接插针的间距要符合通用PCB安装或者导线焊接的操作空间，插针的长度要兼顾焊接时的吃锡量需求，不会因为插针过短导致焊接不牢，也不会因为过长占用过多柜内布线空间。建模时要注意按钮帽和基座之间的活动间隙，还原实际产品按压时的行程空间，螺纹段的牙型要符合标准紧固件的尺寸规范，方便设计人员在做面板开孔、安装位布局时直接调用模型做干涉检查。红色的按钮帽属于工业控制里的约定俗成的警示类操作色，一般用来做停止、急停辅助、异常复位这类功能的操作按键，醒目度高，操作人员在设备旁可以快速定位按键位置，不会和其他绿色启动类按键混淆。开关的绝缘结构设计上，基座部分采用绝缘材质，两个接线插针之间的绝缘距离要满足低压回路的耐压要求，避免不同电位的接线端之间出现爬电、击穿的问题，下部的黑色绝缘基座要完全包裹内部触点的金属部分，防止安装时金属碎屑、导线丝掉入造成触点短路。在做设备结构设计时，调用这个模型可以直接完成面板开孔定位、操作高度校核、后部布线空间预留的工作，不需要反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸匹配错误，避免后期加工面板时出现开孔尺寸不对、安装后和内部元器件干涉的问题。
