小型直流电机快装式固定支架结构

　　在桌面级创客开发、小型教学实验装置、arduino开源硬件项目搭建场景里，小型3-6V直流电机的固定一直是容易被忽略但影响运行稳定性的细节。不少开发者在初期搭建原型时，常采用胶带粘接、热熔胶临时固定的方式，电机运行时的振动会导致固定位偏移，输出轴的传动同轴度无法保证，轻则带轮打滑、传动效率下降，重则电机移位导致传动结构卡滞，甚至烧毁电机绕组。这款快装式电机支架，就是针对这类小功率直流电机的快速装夹需求设计的，适配市面上常见的130型方形外壳直流电机，也就是arduino启动器组件里常用的标准小型直流电机规格。

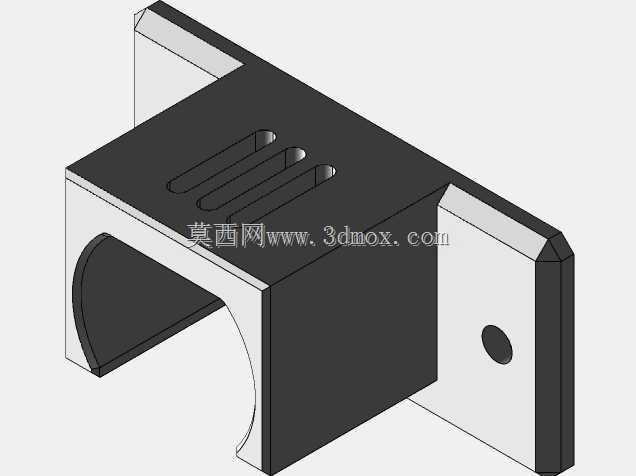

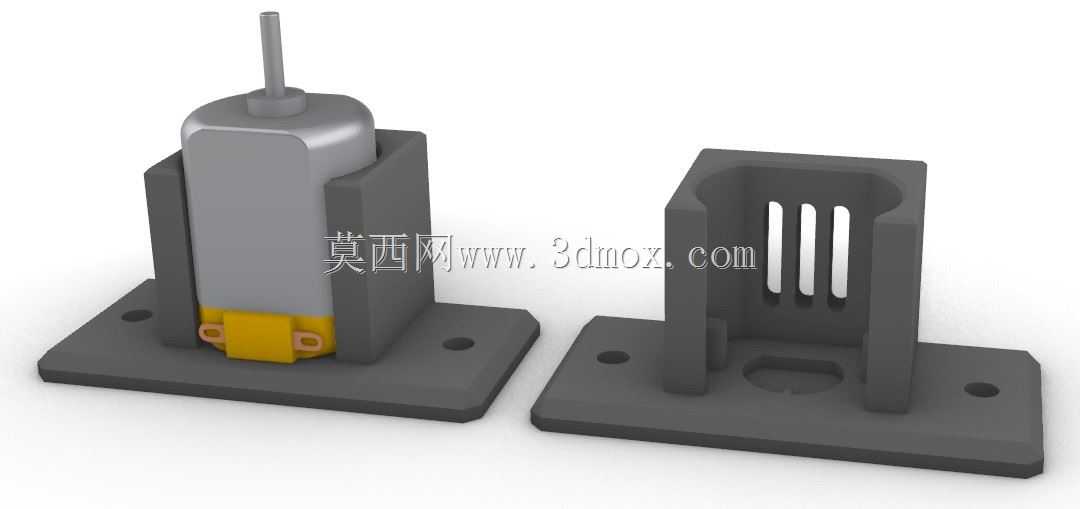

　　从结构设计逻辑来看，这款支架没有采用传统的螺丝锁紧固定方案，而是利用塑料件自身的微量弹性变形实现滑入式装配。支架的夹持腔尺寸和目标电机的方形外壳做了小过盈配合设计，电机从支架上方顺着导向槽滑入后，夹持腔两侧的立壁会抱紧电机外壳，底部的承托结构刚好抵住电机下端盖的凸缘位置，限制电机轴向窜动，正常运行工况下不需要额外加装螺丝就能实现可靠固定，只有在电机长期高负载运行、振动幅度较大的场景下，才可以按需加装螺丝做二次紧固，兼顾了装配效率和固定可靠性。

　　支架的底座部分做了扁平化设计，两个安装孔对称分布在底座两端，孔位间距适配标准的铝型材槽距、洞洞板安装孔距，不管是搭建在铝型材框架的小型实验装置上，还是固定在亚克力底板的创客作品里，都能直接通过M3螺丝完成固定，不需要额外做转接板。底座和夹持立壁之间做了三角加强筋过渡，避免电机长期振动导致立壁根部出现应力断裂，同时加强筋的厚度控制在1.5mm，不会额外增加过多的打印耗材成本，不管是采用FDM3D打印自制，还是开模批量注塑生产，都能控制合理的生产成本。

　　夹持立壁的侧面开了三条纵向的通槽，这部分结构一方面是为了给电机外壳提供散热通道，小功率直流电机长时间运行时外壳会产生一定温升，通槽可以让空气顺着槽道流过电机表面，带走部分热量，降低电机过热退磁的风险；另一方面，通槽结构也能调整夹持腔的弹性变形量，当电机外壳尺寸存在小幅公差波动时，立壁可以通过通槽的形变自适应调整夹持力度，避免尺寸偏紧导致电机滑入困难，或是尺寸偏松导致固定不牢的问题。支架底部的承托面上还开了一个圆形的避让槽，刚好对应电机下端盖的出线位置，电机滑入到位后，电源线可以从这个避让槽里引出，不会被支架端面挤压破损，也能让电机下端面和支架承托面完全贴合，不会因为线材的垫高导致电机安装倾斜。

　　从实际使用的边界条件来看，这款支架适配的电机直径范围在20mm左右，电机本体长度不超过32mm，输出轴朝上安装时，轴伸端高出支架顶面的高度可以根据实际需求调整，不会和支架结构产生干涉。安装时需要注意，底座的固定面要保持平整，如果固定面存在倾斜，会导致电机输出轴和被传动部件的同轴度偏差过大，运行时会产生额外的径向力，加速电机轴承的磨损。如果是用于振动幅度较大的场景，比如带动偏心块做振动源使用，建议在夹持腔内壁贴一层薄的EVA泡棉胶，既可以增加摩擦力提升固定可靠性，也能吸收部分振动，降低支架和安装面之间的共振噪音。

　　和传统的螺丝锁紧式电机支架相比，这款滑入式支架的装配效率提升非常明显，在教学实验场景里，学生不需要借助螺丝刀就能快速完成电机的装拆，更换不同电机的时间可以缩短到几秒，非常适合课程实验里频繁调整结构的需求；在批量的小型创客产品组装场景里，滑入式装配也能减少锁螺丝的工序，降低人工组装成本。同时支架的结构没有复杂的曲面和倒扣结构，不管是三维建模时的特征绘制，还是后续的3D打印、注塑加工，都不需要做特殊的抽芯结构，生产工艺性良好，普通的桌面级FDM打印机不需要支撑就能直接打印成型，打印时把底座朝下放置，层厚设置在0.2mm就能获得足够的结构强度，打印完成后只需要简单去除毛边就能直接使用。

　　在结构细节处理上，夹持腔的入口位置做了15度的导向倒角，电机滑入时可以顺着倒角自动对中，不需要刻意调整位置就能顺利滑入夹持位，避免直角入口容易卡滞电机外壳的问题。底座的四个角做了R2的圆角处理，既避免了尖锐边角容易划伤操作人员的问题，也能减少3D打印时的边角翘曲风险。安装孔的位置做了沉头设计，锁紧螺丝后螺丝头不会高出底座底面，保证支架安装后可以完全贴合安装面，不会出现安装不稳、倾斜的问题。整体结构没有多余的装饰性特征，所有的结构设计都围绕快速装夹、可靠固定、易于加工这几个核心需求展开，没有冗余的结构重量，单个支架的重量不到10克，不会给小型轻量化的实验装置增加过多的负载。
