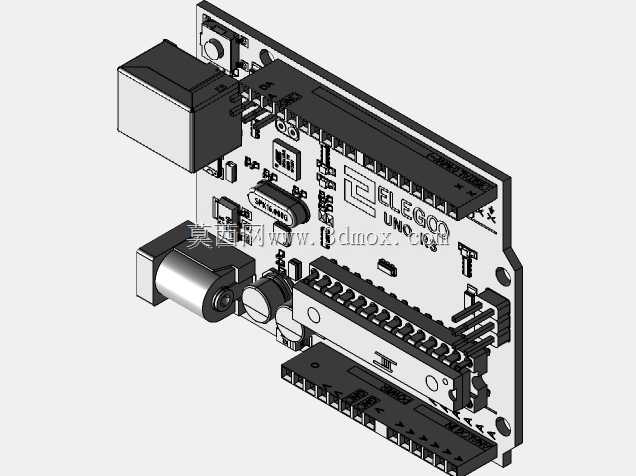

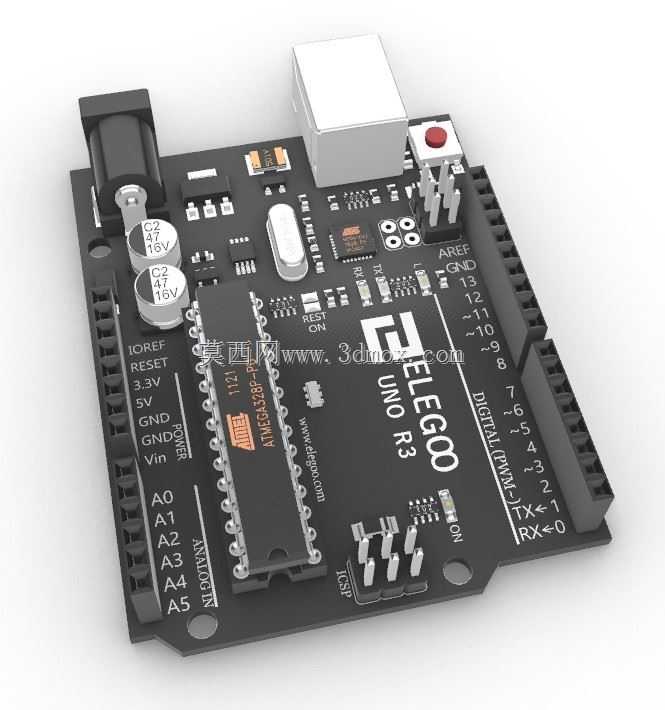

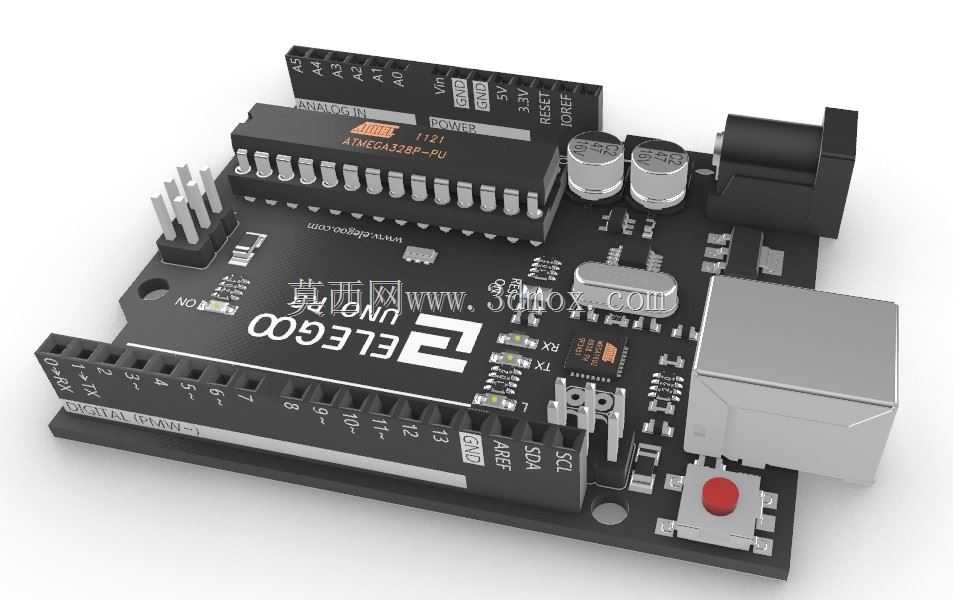

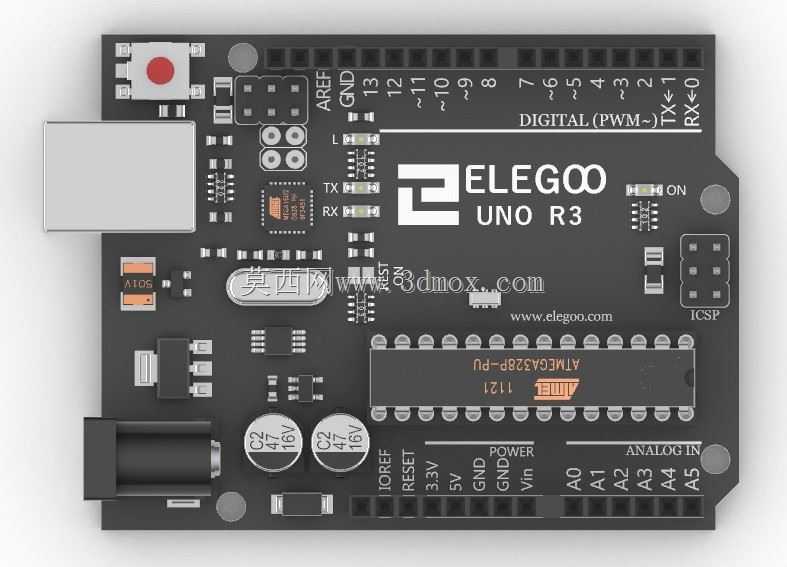

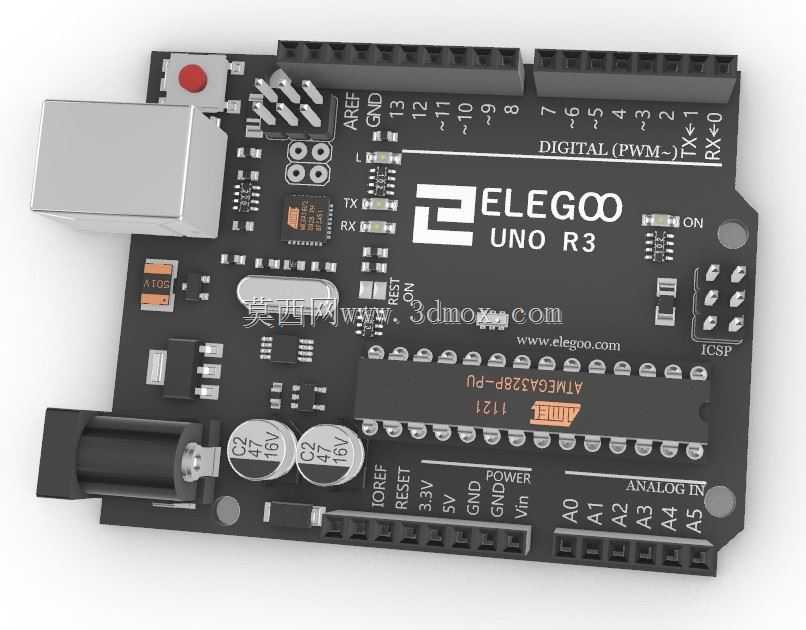

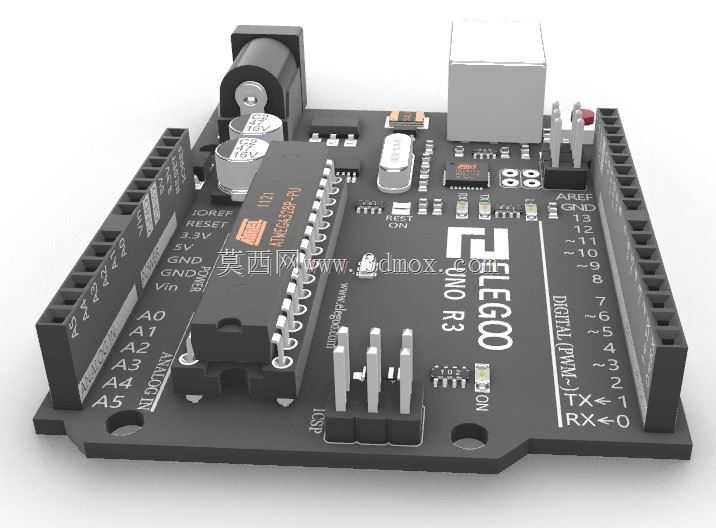

埃列古乌诺R3开发板结构复刻设计

　　这款复刻自经典开源控制板的硬件结构，在创客项目、小型自动化装置原型验证、教学实验场景中有着极高的出镜率，从学生课程设计里的智能小车控制，到小型设备的状态采集与执行驱动，再到工业现场的简易数据采集节点搭建，都能见到这类控制板的身影。做结构设计时首先要考虑的是板载元件的布局干涉问题，USB接口端的金属屏蔽壳厚度、B型接口的插拔行程要预留足够空间，避免外壳装配后出现插头插不到位的情况；电源输入座的圆柱形外径、锁紧卡扣的凸起高度也要在建模时精准还原，不然配套的电源插头会出现接触不良或者无法插入的问题。板上的排针布局完全遵循开源硬件的通用间距标准，数字口、模拟口的排针间距统一为2.54mm，排针伸出板面的高度控制在合理范围，既保证外接杜邦线、

　　扩展板时的插拔顺畅，也避免排针过高导致整体安装尺寸超差。复位按键的红色帽体突出板面的高度要做限位设计，防止按压时按键本体受力过大损坏，同时按键周围要预留手指按压的操作空间，不能被周边的电容、芯片元件遮挡。板载的两颗电解电容要注意极性标识的位置还原，电容本体的直径、高度参数要匹配实物，避免后续做外壳设计时出现电容顶到外壳内壁的问题。主芯片的位置在板面居中区域，芯片下方的焊盘、周边的阻容元件布局要严格对应实际走线，芯片散热面的预留空间也要考虑到位，虽然这类控制板主芯片功耗不高，但长时间运行时的散热间隙不能省略。电源指示灯、串口收发指示灯的位置在板边区域，建模时要还原灯珠的高度，方便后续做外壳透光孔的对位设计。

　　整个板卡的外形轮廓是带切角的矩形，USB端的两个安装孔位置、板端的定位孔尺寸都遵循通用开源板的安装标准，孔位内径适配M3螺丝，安装孔中心到板边的距离统一为3.2mm，方便用户直接搭配通用的亚克力外壳、铝合金固定支架使用，不需要额外重新打孔定位。做结构建模的时候，要区分板面不同元件的高度差：USB接口是板上最高的元件之一，高度约14mm，电源输入座高度约11mm，排针高度约8.5mm，电解电容高度约7mm，贴片阻容元件高度约1.5mm，主芯片高度约3mm，这些高度差直接决定了外壳内部的筋位设计、避让槽的深度。在实际项目应用中，这类控制板经常需要叠放扩展板，所以排针的同轴度、板卡的平面度要求在建模时就要考虑，

　　避免扩展板插上后出现接触不良、板卡翘曲的问题。板边的ICSP接口位置也要精准还原，这个接口常用于给控制板烧录引导程序，周边不能有过高的元件遮挡，不然烧录器无法正常插接。电源选择跳帽的位置在板边区域，跳帽的插拔空间要预留足够，方便用户切换USB供电与外部电源供电模式。整个板卡的走线区域虽然在结构建模中不需要完全绘制线路，但元件的占位不能出错，每个元件的坐标位置、角度都要和实物一一对应，比如晶振的位置在主芯片旁边，复位电路的阻容元件靠近复位按键，电源稳压芯片在电源输入座附近，这些布局逻辑既符合电路设计的原理，也能在结构装配时避免干涉。对于需要做设备集成的用户来说，这个模型可以直接导入装配体中，提前规划控制板在设备内部的安装位置，预留接线空间、操作空间，避免后续结构加工完成后出现控制板装不进去、接线被其他结构件压住的问题。在教学场景中，这个高精度的模型可以用来讲解开源硬件的结构组成、元件布局逻辑，帮助初学者快速理解控制板的硬件构成，不需要拆解实物就能清晰看到每个元件的位置和外形。建模时还要注意板卡的厚度，常规这类控制板采用1.6mm厚度的PCB板，板边的倒角、切角尺寸也要还原，比如板端的两个圆角位置，切角的角度和大小都和实物一致，避免装配通用外壳时出现卡滞。
