冲压袋减震托梁支撑结构设计

　　在民用小型加工、工作室物料承载以及家庭作坊式冲压作业场景中，重型冲压袋的振动传递问题一直是影响作业环境、干扰周边空间的核心痛点，尤其是位于多层建筑内的作业点位，冲压作业产生的振动通过楼板刚性传递，不仅会产生持续性的结构传声噪音，长期的微幅振动还可能对楼板饰面、相邻区域的精密置物造成隐性损伤，这款托梁支撑结构正是针对这类场景的隔振承载需求开发。

　　从实际使用逻辑来看，该结构核心服务于125磅级冲压袋的安装固定，整套支撑的核心隔振单元采用带150磅额定载荷弹簧的减震支座，匹配冲压袋满载作业时的动态冲击载荷，避免刚性连接下的振动直接传导至安装基面。设计阶段首先核算了冲压袋作业时的动态冲击力峰值，选定的弹簧刚度刚好覆盖满载冲击下的变形量，既不会因为刚度过大导致隔振失效，也不会因为刚度过小出现支撑晃动、冲压袋作业摆幅超标的问题，减震支座上端通过带螺母和肩部的钢制吊环螺栓与冲压袋的顶部安装位连接，吊环螺栓的肩部结构可以避免安装时螺纹旋入深度失控，同时保证连接点的受力面均匀，不会出现局部应力集中导致的螺纹滑牙、连接件断裂问题。

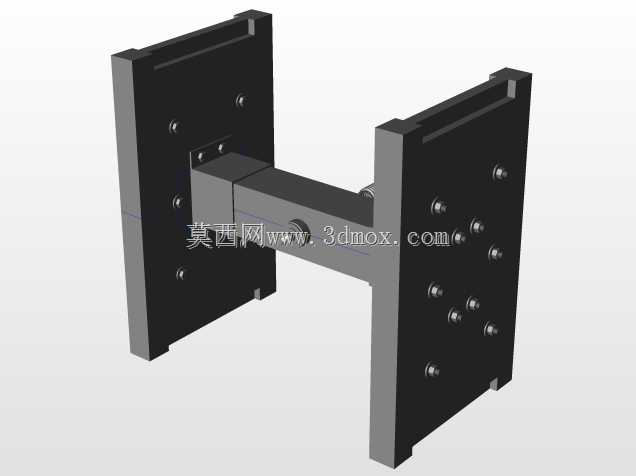

　　支撑的主体框架采用标准4x4规格的型材作为主梁，搭配同规格的支架、螺栓紧固件完成整体拼接，所有通用紧固件均可从常规五金渠道采购，不需要定制特殊规格的连接件，大幅降低了现场安装的物料筹备难度与后期维护的替换成本。框架的侧边设置有对称的安装固定位，可通过膨胀螺栓直接与两侧的墙体或者竖向支撑立柱连接，安装边界的预留孔位采用长圆孔设计，允许现场安装时存在±5mm的位置偏差，降低了土建基面的施工精度要求，不需要在基面施工阶段就完成极高精度的点位预埋。

　　从安装尺寸边界来看，整套支撑结构的横向跨度适配常规125磅冲压袋的顶部安装间距，竖向安装空间预留了减震支座的静变形与动变形行程，不会因为安装间隙不足导致弹簧压缩到极限位置、丧失隔振效果。减震支座的选型特意匹配了冲压袋的振动频率特性，将支撑系统的固有频率控制在冲压作业激励频率的1/3以下，保证隔振效率满足民用建筑内的噪音控制要求，避免振动通过楼板传递到上层或者相邻空间。

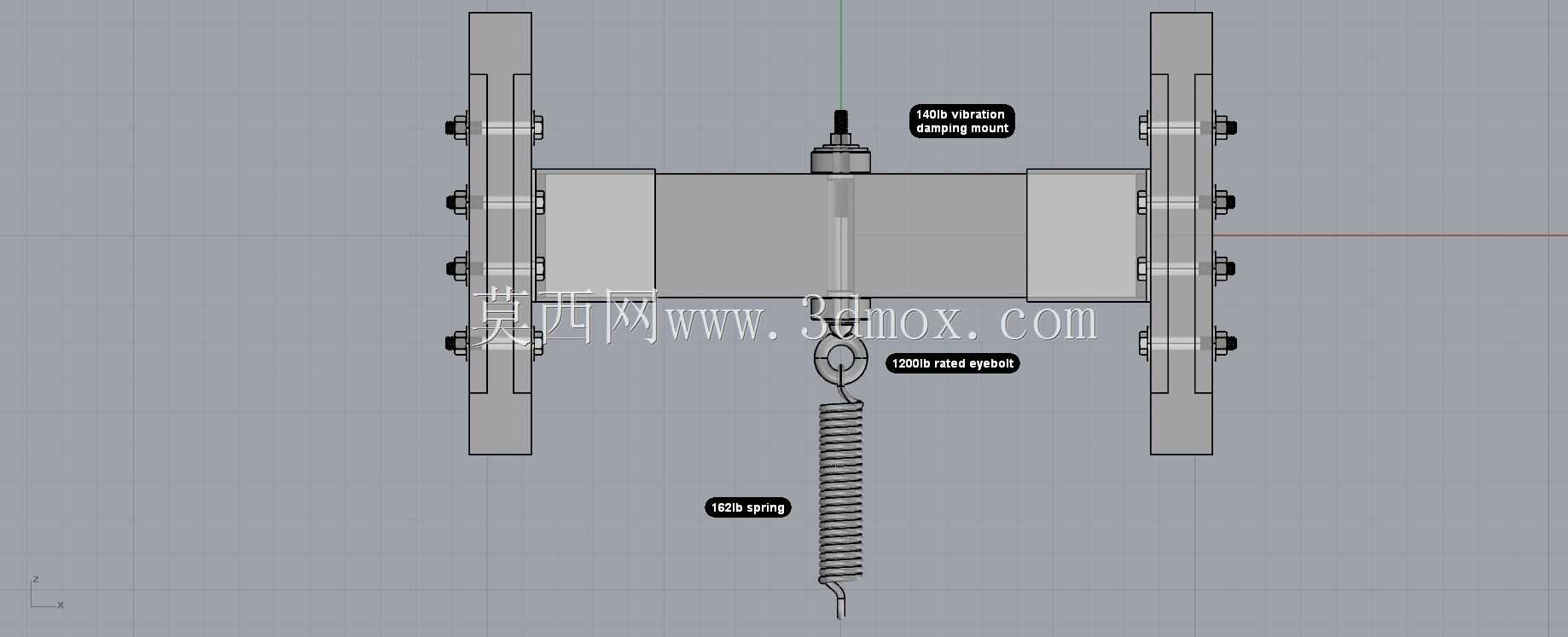

　　结构设计阶段特意做了受力路径的优化，冲压袋的动态载荷首先通过吊环螺栓传递到减震支座，经弹簧隔振后再传递到托梁框架，最后通过框架两侧的固定点分散传递到竖向支撑结构上，整个受力路径没有应力突变的点位，所有连接位置的载荷都经过均匀扩散，避免局部载荷过大导致的结构变形。托梁的拼接位置采用面接触的连接方式，而非点接触或者线接触，保证长期承受交变冲击载荷时不会出现连接松动、框架错位的问题。

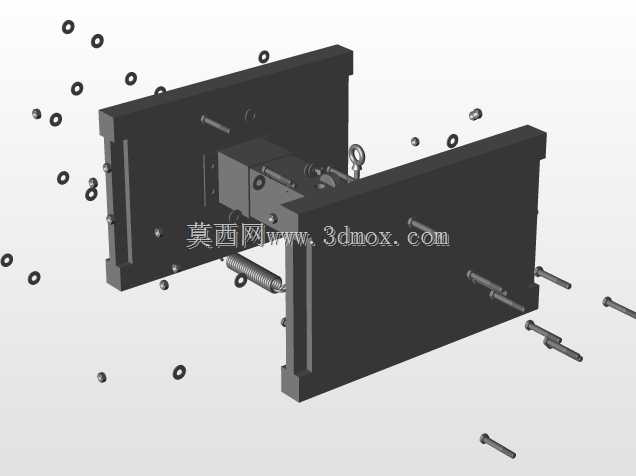

　　考虑到现场安装的便利性，整套结构的所有部件都采用模块化设计，单个部件的重量控制在单人可搬运的范围内，不需要借助大型吊装设备即可完成组装，安装顺序也做了优化：可以先将两侧的固定支架安装到基面，再拼接托梁主梁，之后安装减震支座与吊环螺栓，最后挂载冲压袋，整个安装流程不需要复杂的专用工装，常规的扳手、水平尺即可完成全部安装作业，安装完成后只需要调整吊环螺栓的旋入深度，即可保证冲压袋的水平度，避免作业时出现偏载。

　　在细节处理上，所有金属部件的连接位置都预留了防松垫片的安装空间，避免长期承受交变振动时螺栓出现自松退的问题，减震支座的外壳采用封闭式结构，可以阻挡日常作业中的粉尘、碎屑进入弹簧运动区间，保证弹簧长期工作时不会因为异物卡滞出现刚度变化、隔振性能下降的问题。托梁的表面没有多余的突出结构，避免安装和后期维护时出现磕碰划伤的问题，整体结构的维护点极少，只需要定期检查连接螺栓的预紧力、弹簧的变形状态即可，不需要频繁的拆解保养。
