IN-1管配套用U-11型多工位连接插座结构

　　在真空电子管配套的仪器仪表、老式测试设备以及部分工业传感检测装置的布线环节里，这类适配IN-1管的U-11插座是承担管脚电气连接与机械固定的核心基础部件，很多刚接触老式辉光管设备维修、复古检测装置搭建的结构工程师，容易忽略插座本身的安装适配性，只关注管脚的通断性能，实际在整机装配环节，插座的安装边界、引脚对位精度、固定孔位公差，会直接影响后续管子插拔的顺畅度，以及长期使用后的接触可靠性。

　　从实际使用场景来看，这类插座主要应用在搭载IN-1辉光数码管的计数显示单元、老式工业传感信号采集模块的管座安装位，部分实验室定制的真空器件测试台也会选用该型号插座作为器件承载基座，它需要同时满足两个核心要求：一是为IN-1管的12个引脚提供稳定的电气接触界面，保证信号传输过程中不会因为设备振动、温度变化出现接触电阻波动；二是通过自身的法兰安装结构，将管子牢牢固定在设备面板或者PCB安装板上，避免插拔管子时整个插座出现移位，导致引脚脱焊或者连线扯断。

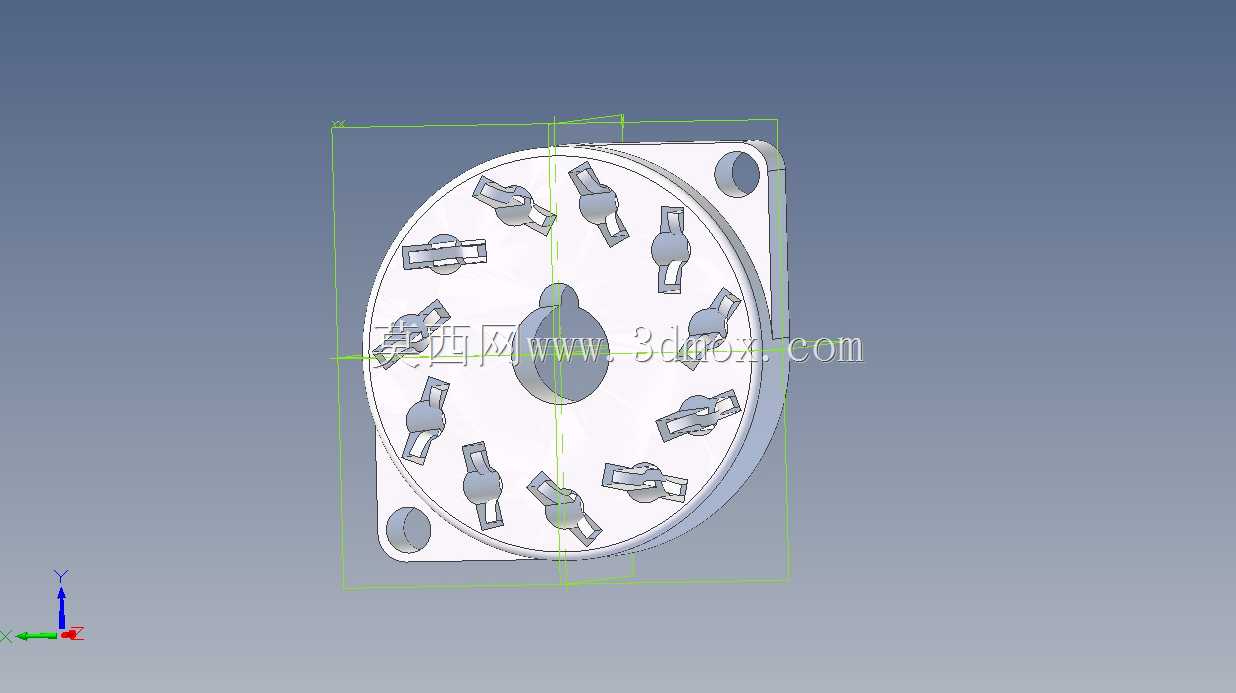

　　从结构设计思路上看，这款插座采用了圆形法兰盘作为主体承载结构，法兰边缘预留了两个对称的安装固定孔，安装时可以通过M2规格的螺丝将插座固定在厚度1-2mm的设备面板或者绝缘安装板上，法兰盘的整体外径控制在28mm左右，安装孔中心距为24mm，这个尺寸刚好匹配IN-1管的尾部外径，不会出现管子插装后和法兰边缘产生干涉的问题。插座中心设置了直径8mm的中心定位孔，对应IN-1管尾部的中心定位柱，插装时定位柱先进入中心孔完成径向定位，保证外围的12个接触弹片能精准对准管子的每一个引脚，不会出现插歪导致引脚弯折、弹片变形的问题。

　　接触部位的设计是这款插座的核心，12个接触弹片沿圆周均匀分布在中心定位孔的外围，每个弹片都采用了折弯悬臂结构，弹片的接触端做了圆弧收口处理，当管子引脚插入时，弹片会产生弹性形变，依靠自身的弹性力抱紧引脚，保证接触压力稳定在0.3-0.5N之间，既不会因为压力过大导致插拔力过大，造成管子插拔时玻璃本体受力碎裂，也不会因为压力过小导致接触不良，在振动环境下出现信号闪断的问题。弹片的尾部延伸出插座本体背面，作为焊接引脚，每个引脚的长度为5mm，刚好适配厚度1.6mm的PCB板波峰焊工艺，也可以直接焊接导线进行飞线连接，适配不同的装配场景。

　　从安装边界的角度考虑，插座本体的厚度为6mm，法兰盘背面和安装面板贴合后，背面的焊接引脚突出安装面的高度为4mm，在进行设备内部空间排布时，只需要在插座背面预留8mm的净空高度，就可以满足焊接操作以及导线弯折的空间需求，不会和背面的其他元器件产生干涉。插座的法兰盘上还做了一个防呆缺口，对应IN-1管管基上的定位凸点，插装时只有凸点对准缺口才能将管子完全插入，从结构上避免了管子插反导致的引脚接线错误，不需要在装配时额外做对位标记，降低了流水线装配的出错概率。

　　在材料选择的设计考量上，插座的本体基座采用了电木材质注塑成型，这种材料具备良好的绝缘性能和耐高温性能，在波峰焊260℃的高温环境下不会出现变形、融化的问题，长期使用在-20℃到80℃的工作环境中，绝缘电阻可以保持在1000MΩ以上，不会出现相邻引脚之间漏电的问题。接触弹片采用锡磷青铜带冲压成型，表面做了镀镍处理，既保证了弹片的弹性疲劳寿命，满足至少1000次插拔后接触压力不出现明显衰减，也提升了弹片的抗氧化能力，在常规工业环境下使用5年以上不会出现接触表面氧化导致的接触电阻升高问题。

　　很多工程师在复刻老式辉光管时钟、维修老式工业计数设备时，往往会因为插座的尺寸公差控制不好，出现管子插装后歪斜、引脚接触不良的问题，这款插座的结构设计充分考虑了零件的公差配合，弹片和基座的卡槽采用过盈配合装配，弹片装入基座后不会出现松动转动的问题，每个弹片的位置度公差控制在0.1mm以内，保证管子插装时每个引脚都能顺利进入对应的弹片接触口，不需要人工调整弹片位置。另外，法兰盘的安装孔做了0.2mm的公差余量，安装时可以小范围调整插座的位置，抵消面板开孔的位置误差，降低面板加工的精度要求，减少整机制造成本。

　　在实际设备维护场景中，这类插座的可维修性也做了对应的设计考量，如果某个弹片因为长期插拔出现弹性失效或者接触不良，不需要更换整个插座，只需要用尖嘴钳将失效的弹片从基座背面拔出，更换同规格的弹片即可，不需要重新焊接所有的连线，大幅降低了设备后期的维护成本。同时，插座的基座表面做了哑光处理，不会在设备内部产生光线反射，避免辉光管点亮时多余的光线从插座缝隙漏出，影响显示效果的一致性。
