运动型汽车多辐条轮毂带刹车总成结构设计

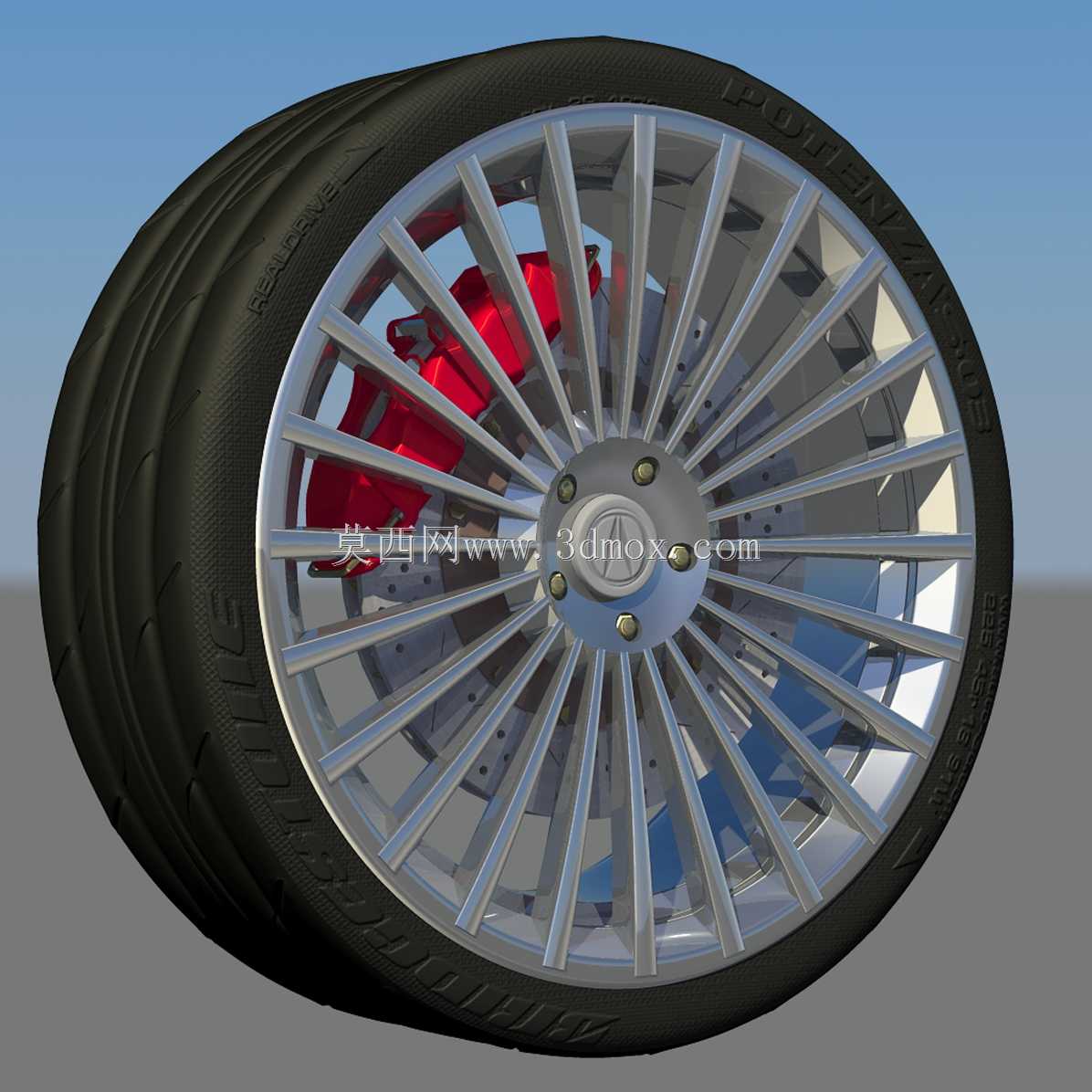

　　这套轮毂总成结构，主要面向乘用运动车型的改装与配套设计场景，日常装车后需要兼顾行驶承载、制动散热、外观装饰三重核心作用，在结构设计阶段就需要同步匹配整车的轮边安装参数、制动系统的避让空间，以及轮胎的装配边界。从实际装车的工况来看，轮毂首先要承受整车整备质量下的垂向载荷，还要传递加速、制动过程中的扭矩，以及过弯时的侧向力，因此轮辐的排布、辐条的截面形状都经过了受力校核，多辐条的设计一方面可以均匀分散轮辋到轮毂中心安装面的应力，避免局部应力集中导致的辐条断裂风险，另一方面密集的辐条间隙可以为内侧的刹车卡钳、刹车盘提供充足的通风通道，在连续制动的工况下，气流可以顺着辐条的导向快速带走刹车系统产生的热量，降低制动热衰减的概率。设计过程中，

　　轮毂中心的安装孔位严格匹配车型的PCD参数，中心孔的直径与轴头的配合公差控制在过渡配合区间，保证装车后轮毂的同轴度，避免高速行驶时出现车轮抖动的问题；轮毂螺栓孔的位置度公差严格控制在0.1mm以内，保证每颗螺栓的受力均匀，不会出现单颗螺栓过载的情况。内侧的刹车卡钳采用浮动式结构设计，卡钳的安装支架与转向节的连接位置预留了足够的调整空间，轮毂的内轮缘与卡钳本体之间的安全间隙控制在8mm以上，避免车辆满载颠簸时轮毂与卡钳发生运动干涉。轮胎部分采用低扁平比的运动轮胎设计，胎侧的刚性经过强化，匹配多辐条轮毂的支撑性，胎面的花纹沟槽设计兼顾干湿地抓地力，轮辋的胎圈座位置按照标准设计了凸峰结构，保证轮胎充气后胎圈与轮辋紧密贴合，

　　在高速行驶或者急转弯时不会出现轮胎脱圈的风险。从外形尺寸来看，这款轮毂的直径适配18-19寸的运动车型轮拱空间，轮辋的宽度J值匹配235-255宽度的轮胎，ET值的设计保证轮毂装车后与翼子板的齐平度，既不会突出翼子板造成泥水甩溅，也不会过度内凹蹭到内侧的悬挂部件。表面处理部分，轮辐采用亮面切削加工搭配透明涂层的工艺，既保证金属质感的外观装饰效果，也能提升轮毂表面的抗腐蚀能力，日常行驶中可以抵御路面砂石的冲击、雨水的侵蚀，长期使用也不容易出现氧化失光的问题。刹车卡钳采用红色涂装处理，一方面是运动风格的外观装饰作用，另一方面涂装层也可以提升卡钳本体的防锈能力，在轮毂辐条的间隙中可以清晰看到卡钳的结构，强化整车的运动视觉效果。

　　在建模过程中，所有的装配关系都按照实际装车的约束进行匹配，轮胎与轮辋的装配、轮毂与中心轴头的配合、卡钳与刹车盘的相对位置都完全还原实车的装配状态，可用于轮边系统的结构校核、改装方案的效果验证，也可以作为汽车配件设计、外观改装方案展示的参考模型，帮助设计人员快速验证轮毂与周边部件的干涉情况，评估不同辐条造型下的通风散热效率，优化轮边结构的整体布局。
