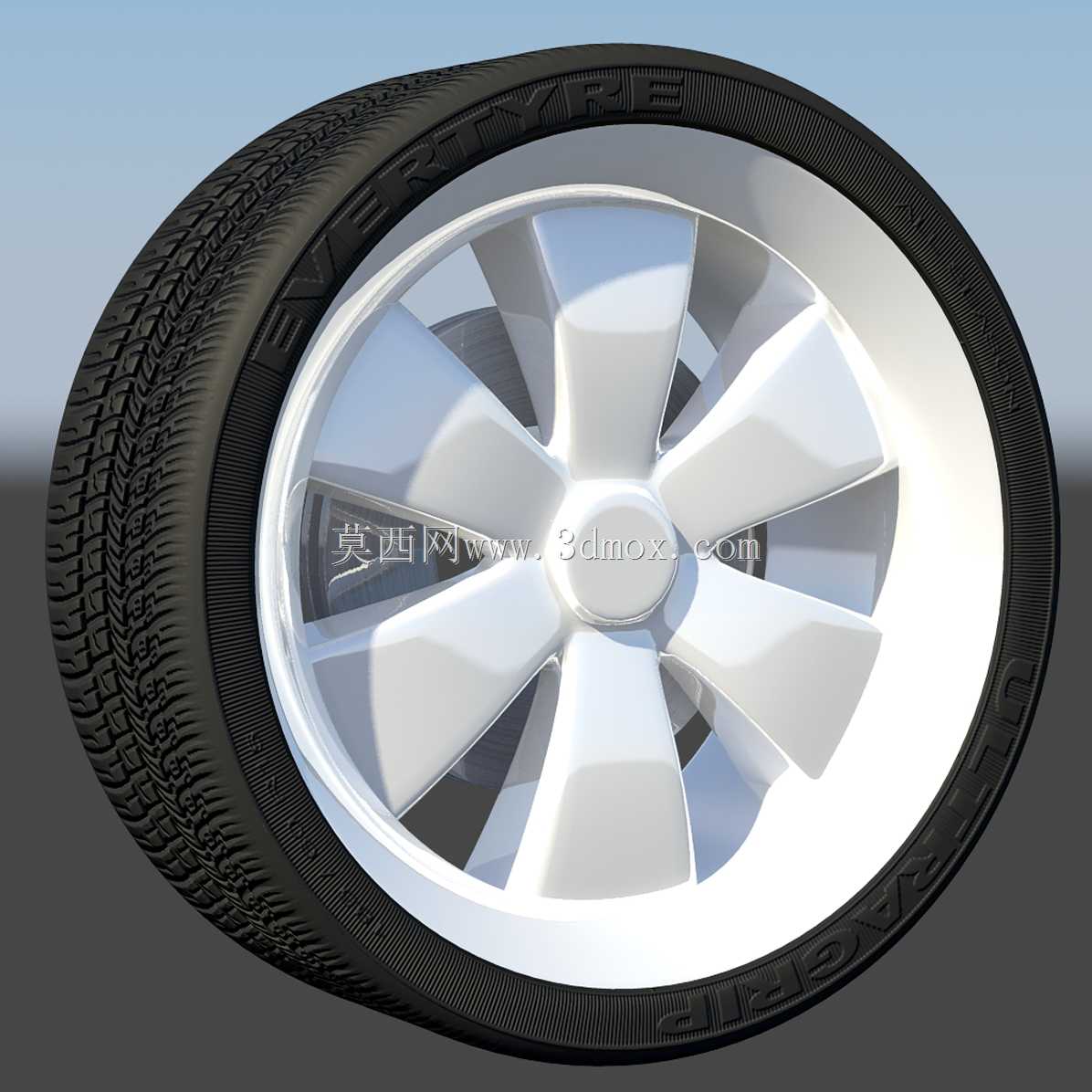

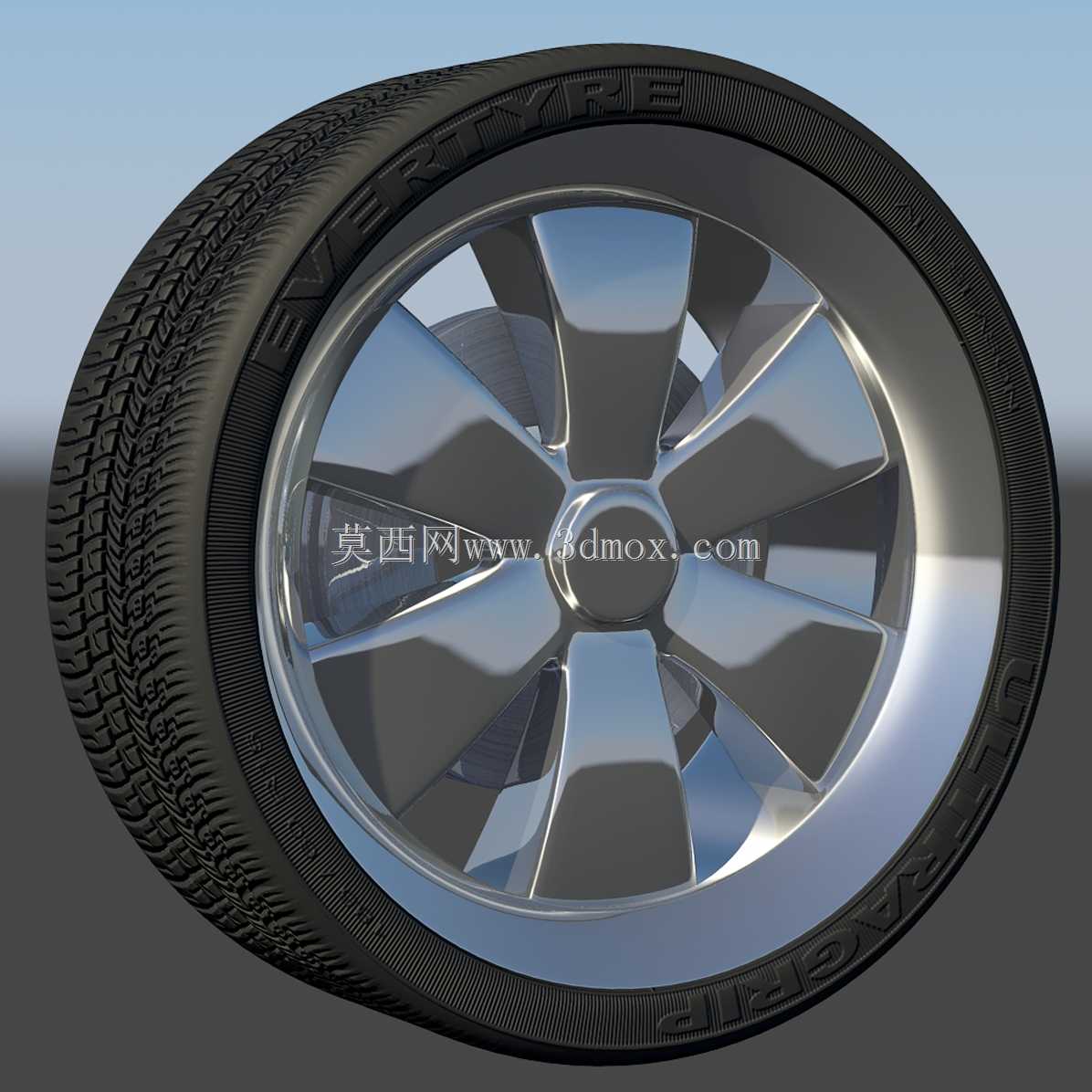

乘用车运动款轮毂轮胎总成结构设计

　　这套轮毂轮胎总成的三维结构，主要面向民用乘用车的运动化改装与配套装车场景，覆盖日常城市通勤、非竞技类轻度驾驶的使用需求，作为车辆行走系统的核心外露部件，既要承担整车垂直载荷传递、行驶过程中扭矩输出的结构功能，也要兼顾外观装饰的视觉效果，适配追求个性化外观的车主选装需求。

　　从实际装车的功能边界来看，该总成直接对接车辆转向节的轮毂轴安装位，轮辋部分的安装孔位按照常规乘用车五孔螺栓布局设计，中心孔预留了适配不同车型轴头的配合余量，安装端面的平面度公差控制在0.1mm以内，避免装车后出现轮毂跳动、高速行驶抖动的问题。轮胎部分采用常规民用运动胎的胎面花纹设计，纵向排水槽深度控制在8mm，横向花纹块做了倒角处理，兼顾干地抓地力与雨天行驶的排水性能，胎侧厚度适配17英寸轮辋的匹配尺寸，整体轮胎外径控制在650mm区间，可适配多数紧凑型、中型家用轿车的轮拱安装空间，装车后不会出现转向干涉、颠簸路段轮胎蹭轮拱内衬的问题。

　　设计过程中优先平衡了结构强度与外观视觉效果，轮辐采用八辐式宽辐条布局，每根辐条的截面做了变厚度设计，靠近轮心安装座的位置厚度达到18mm，向轮辋边缘延伸的过程中逐步收窄到10mm，既保证了螺栓安装位周边的结构强度，能承受急加速、紧急制动时的扭矩冲击，也通过辐条的曲面造型营造出运动化的视觉张力。轮辋与轮辐的衔接位置做了圆弧过渡处理，避免应力集中导致的轮毂开裂问题，轮辋的胎圈座位置按照标准轮胎匹配尺寸设计，保证轮胎充气后与轮辋的密封性能，不会出现慢漏气的情况。

　　针对外观装饰的材料应用需求，轮毂表面预留了不同表面处理工艺的实施层，可适配亮面烤漆、金属拉丝、电镀等不同装饰效果的加工需求，辐条表面的曲面曲率经过反复调整，在光线照射下能形成连续的光影反射面，提升车辆静止与行驶过程中的外观辨识度。轮胎的胎侧做了字体凸起设计，可适配品牌标识、规格参数的模压成型，胎面花纹的节距采用无规则排列设计，降低行驶过程中的花纹共振噪音，提升日常驾驶的座舱静谧性。

　　从安装适配的尺寸边界来看，轮毂的偏距值设置在40mm区间，适配多数前驱、后驱家用车型的轮距设计，装车后轮毂端面与翼子板的齐平度控制在±5mm范围内，既不会因为轮毂过于内凹影响视觉效果，也不会因为外凸过多导致雨天行驶甩泥、轮胎超出车身宽度违反法规要求。轮胎的额定载荷按照单轮650kg设计，可支撑整车整备质量1.8吨以内的车型使用，额定速度等级达到W级，可覆盖日常道路行驶的最高车速需求，不会出现高速行驶轮胎结构失效的风险。

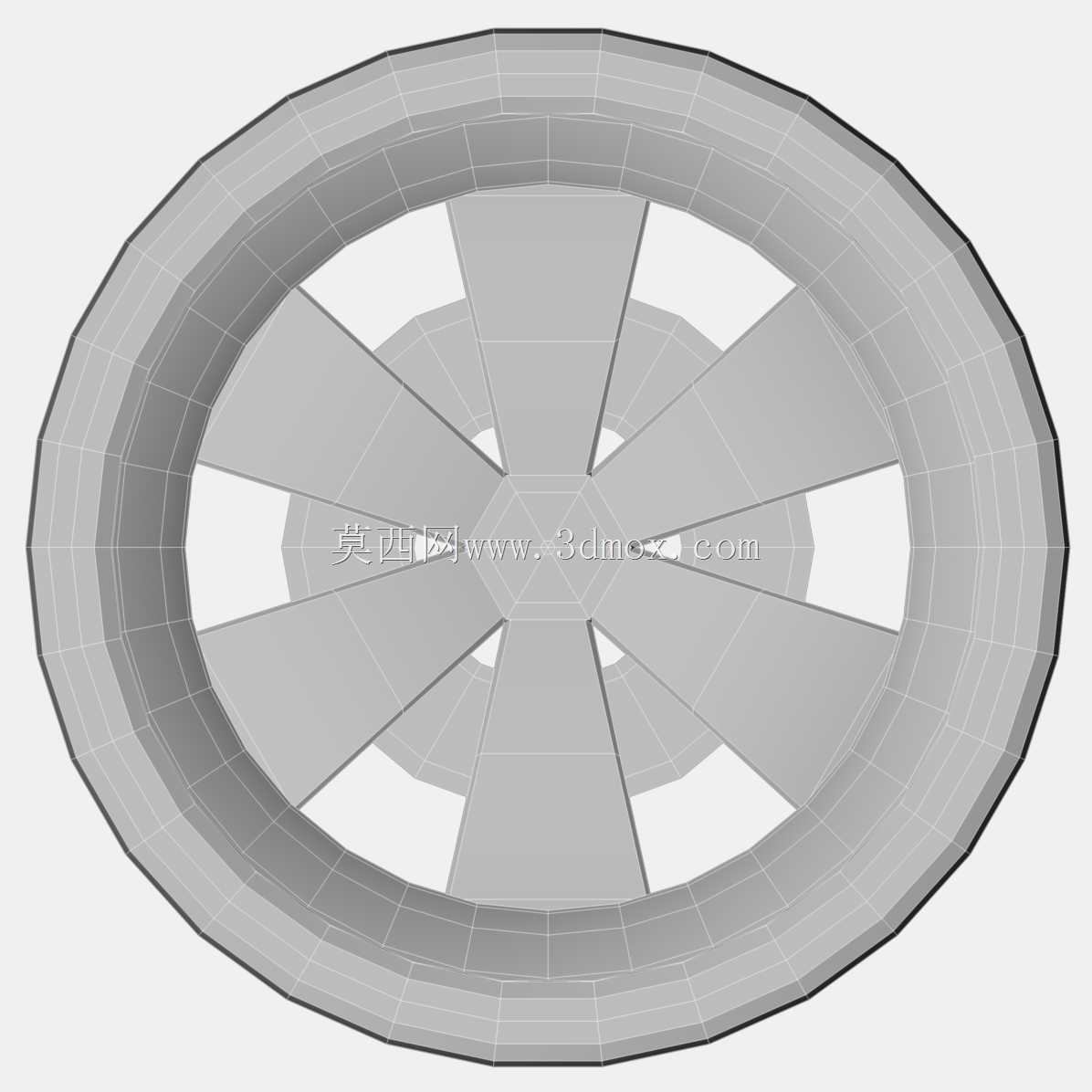

　　建模过程中对轮毂的内部减重腔做了结构优化，在不降低辐条结构强度的前提下，在每根辐条的背面设置了弧形减重槽，整体轮毂重量控制在9kg以内，相比同尺寸的铸造轮毂降低了15%左右的簧下质量，能间接提升车辆的悬挂响应速度，改善操控手感。轮心的中心盖安装位预留了标准60mm直径的卡槽，可适配不同品牌的中心装饰盖安装，轮胎与轮辋的装配间隙按照标准过盈配合设计，保证轮胎拆装过程中不会损伤轮辋表面的装饰层，也能确保充气后轮胎与轮辋的同轴度，减少行驶过程中的动平衡校正配重块使用量。
