屋顶安装式太阳能瓶光照明装置设计

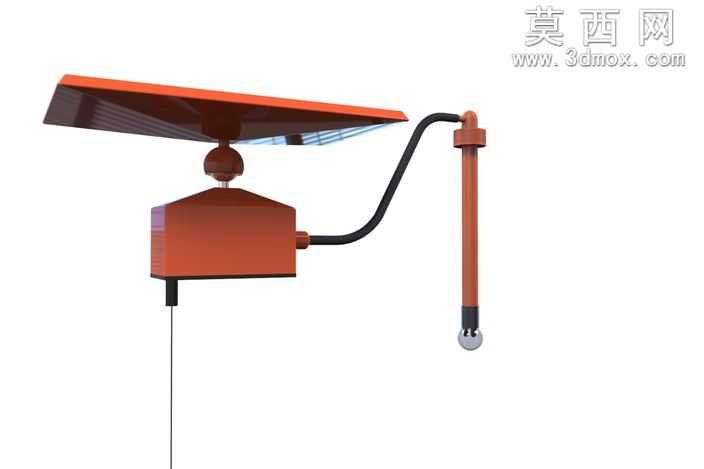

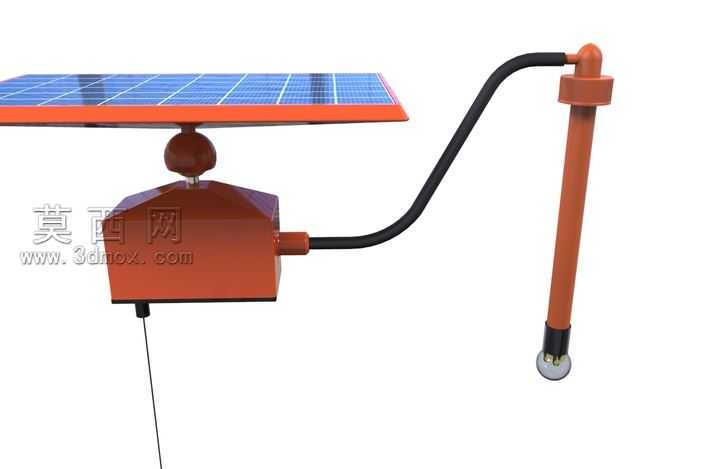

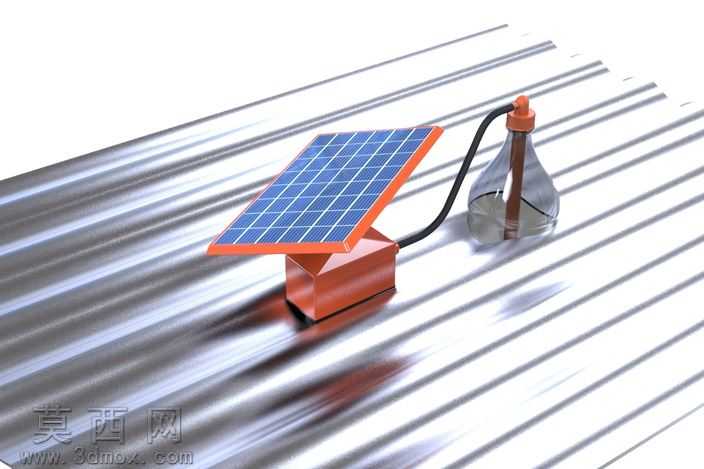

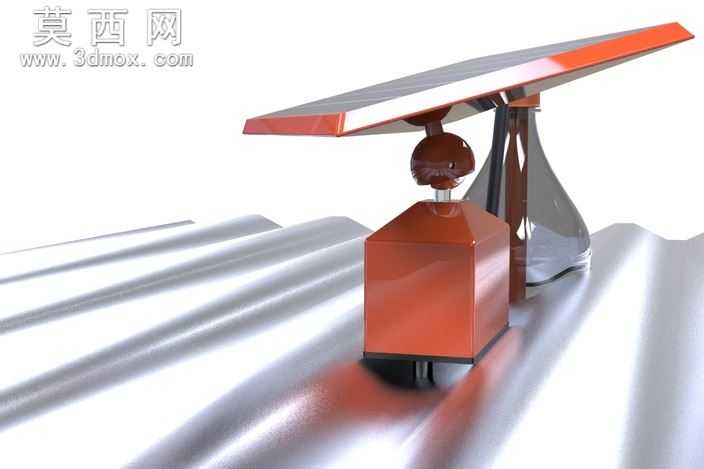

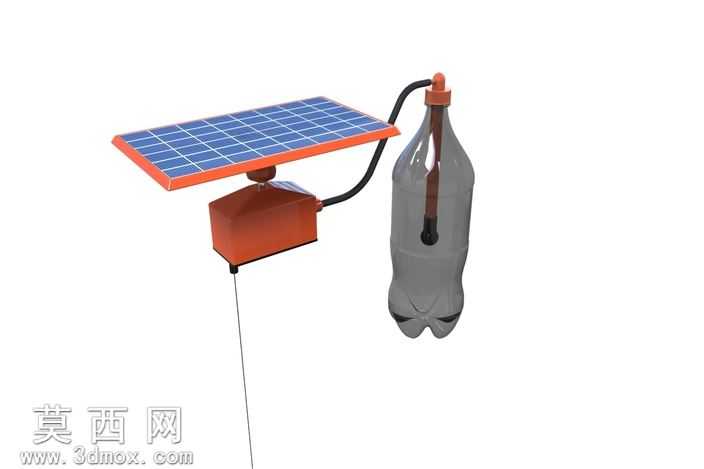

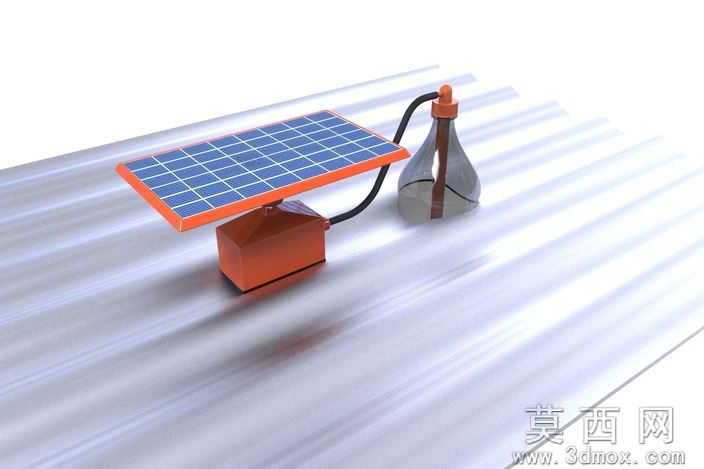

该三维模型采用参数化建模方式完成整体装配设计，首先针对屋顶安装场景做适配性结构规划，核心分为光伏供电单元、导光储光瓶体、屋顶固定基座三个模块。建模过程中先绘制基座的安装基准面，匹配不同瓦型屋顶的曲面弧度，预留单螺杆安装孔位，螺杆部位单独建模添加橡胶密封环结构，在渲染阶段为密封环赋予哑光橡胶材质，还原防水密封的物理特性。光伏板组件建模时还原真实晶硅电池片的栅格排布，边框做圆角钝化处理，底座外壳赋予橙红色哑光工程塑料材质，表面添加细微磨砂纹理提升真实感。连接光伏板与瓶体的线缆做柔性布线处理，模拟自然下垂的弧度，避免生硬的直线结构。导光瓶体采用透明PC材质渲染，内部添加导光锥结构，瓶身顶部的固定座做与瓦面贴合的弧面处理，保证安装后与屋顶的贴合度。设计过程中充分考虑安装便捷性，整体结构仅需在原有屋顶开设一个小孔即可完成固定，无需大面积改造屋面结构，同时在光伏板与基座的连接部位添加可微调的关节结构，建模时预留旋转角度限位，可根据不同屋顶的朝向调整光伏板的倾角，最大化接收太阳辐射。模型还还原了内部线路的走线路径，线缆从螺杆中空部位穿入室内连接控制开关，避免线路外露老化，整体装配间隙控制在合理公差范围内，所有配合部位均做止转结构设计，瓶体底部的凹槽与基座凸台配合，防止长期使用后出现转动移位。渲染阶段采用屋面波纹金属板作为展示场景，添加柔和的自然光光照效果，还原装置在实际屋顶安装后的视觉效果，材质区分上明确划分塑料、金属、橡胶、透明玻璃、晶硅光伏板等不同材质的质感表现，金属螺杆部位添加轻微的镀锌光泽，光伏板表面做减反射玻璃的哑光通透效果，瓶体内部添加微弱的发光效果模拟储光后的照明状态，整体结构紧凑，兼顾安装实用性与外观简洁性，适配平屋顶、彩钢瓦屋顶、弯曲瓦面等多种屋面安装场景。
