屋顶太阳能LED照明装置结构设计

本作品为适配波纹金属屋顶安装的太阳能供电LED照明装置，整体建模过程围绕户外长期使用的工况需求展开，在三维建模阶段首先完成两大核心部件的参数化构建：其一为平板式太阳能电池板模块，建模时严格按照小型光伏板的实际尺寸比例绘制外壳边框与内部光伏层的分层结构，边框边缘做微小倒角处理还原真实产品的注塑工艺特征，面板表面赋予哑光深蓝色光伏材质，搭配半透明的保护层质感，还原光伏组件的真实视觉效果；其二为LED发光灯体模块，采用瓶状防护外壳结构，建模时绘制出底部贴合屋顶波纹曲面的适配底座，中部为锥形透光罩，顶部设置密封端盖，内部预留LED灯珠与电路板的安装空间，透光罩赋予高透PC材质，底座做防滑纹理处理提升安装贴合度。

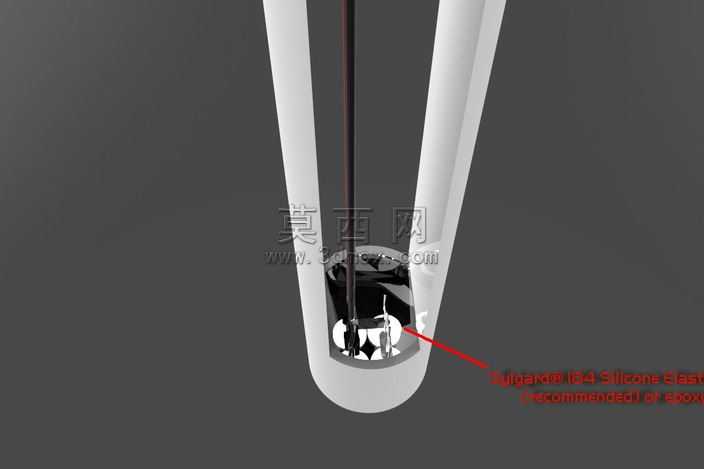

建模过程中重点处理两大部件的安装适配结构：太阳能板底部设计与屋顶瓦楞弧度匹配的支撑脚，确保安装时与屋面完全贴合不留缝隙；灯体底座同样做曲面适配，同时在两大部件的相邻位置预留线缆走线槽结构，走线槽为内凹式设计，可将连接线缆完全嵌入槽内避免外露老化。材质渲染阶段针对户外使用的防护特性做细节表现：太阳能板表面覆盖1-1.2mm厚度的透明有机硅弹性体保护层，渲染时调整材质的折射率与轻微雾面效果，还原Sylgard184硅橡胶的半透明防护质感，该材质可实现-45℃到200℃的宽温域适配，具备低收缩、可修复的特性，可有效抵御水浸与各类天气侵蚀；灯体的线缆连接处做密封结构建模，模拟防水灌封处理后的结构形态，所有外露金属部件均赋予防锈镀锌材质，塑料外壳添加抗UV材质参数，还原户外产品的耐候设计。

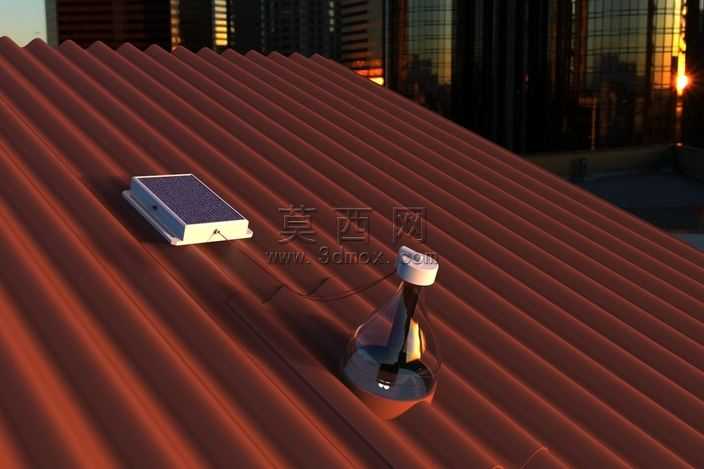

整体装配建模时将两大部件按照实际安装间距排布在波纹屋顶场景中，场景建模还原彩钢瓦的凹凸纹理与红棕色哑光金属质感，背景搭配城市建筑玻璃幕墙的环境贴图，渲染时采用午后暖调自然光，模拟阳光照射下光伏板的受光状态与灯体的投影效果，既清晰展示装置的安装形态，也直观呈现其太阳能供电的应用场景。设计过程中优化了原有结构的走线逻辑，将原本从下盖穿出的线缆改为内置水道走线，配合金属隔板与灌封密封结构，大幅提升装置的防水性能，同时保留原有结构的安装便捷性，无需额外改造屋面即可完成固定安装。
