12英寸海信空调窗机通风适配固定插件

　　在民用分体式空调的安装场景中，窗式通风口的适配一直是小尺寸窗户安装的常见痛点，尤其是12英寸这类非通用规格的窗户，原厂配套的通风窗插件往往无法匹配实际窗洞尺寸，强行安装会出现缝隙漏风、固定不稳、通风路径错位等问题，直接影响空调的换热效率与运行稳定性，甚至会因为固定不牢产生异响、脱落的安全隐患。这款适配插件就是针对这类小尺寸窗洞的安装需求设计的，核心作用是填补窗洞与空调通风管路之间的尺寸差，构建密封、稳固的通风连接通道，同时承担空调通风端与窗体之间的结构固定作用，避免运行过程中因为震动产生位移。

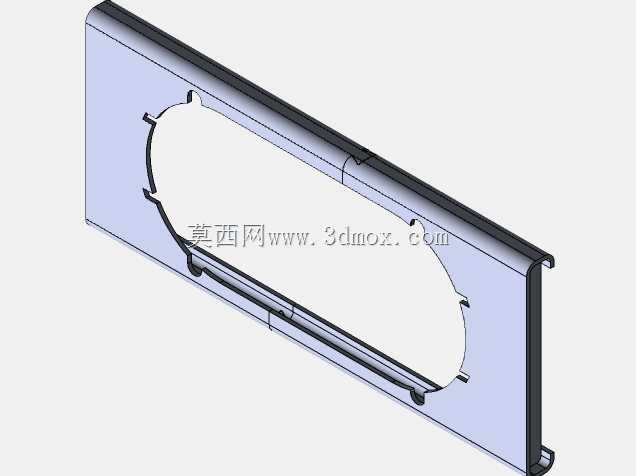

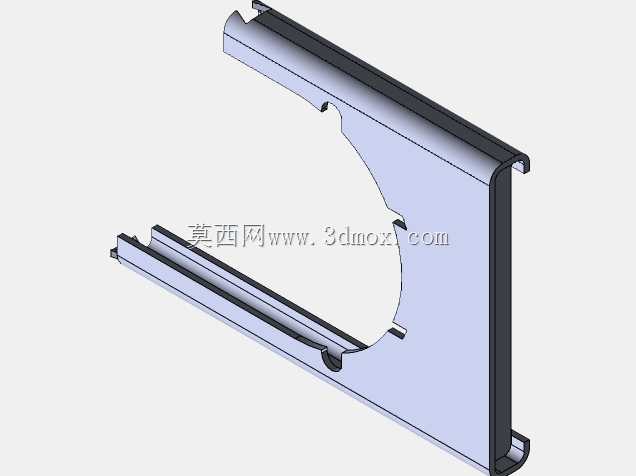

　　从结构设计来看，插件采用左右对称的分体式结构，两个构件完全镜像，安装时可以分别从窗体两侧对位拼接，不需要复杂的安装工具，对位后即可形成完整的支撑与密封框架。构件主体采用弯折的钣金类截面形态，两侧带有翻边滑槽结构，安装时可以直接卡入窗体的预留导轨槽内，不需要额外打孔破坏窗体结构，滑槽的间隙经过适配调整，既可以保证插件能够顺畅滑入安装位，又能控制配合间隙在合理范围，减少安装后的晃动量。构件中部的弧形缺口是核心的适配结构，弧度完全匹配空调通风管的外轮廓，拼接后可以完整包覆通风管的外壁，形成贴合的密封接触面，避免通风过程中出现漏风、凝露滴落的问题。

　　设计过程中首先明确了12英寸窗洞的实际安装边界，整体构件的宽度严格匹配12英寸窗洞的净空尺寸，安装后不会突出窗体平面，也不会出现尺寸不足留缝的问题。构件的翻边高度经过受力校核，既要保证卡入导轨后的结构强度，能够承受通风管的重量与空调运行时的微幅震动，又要控制材料用量，减少不必要的结构冗余。考虑到这类定制适配件多采用桌面级3D打印制作，结构上没有设计复杂的倒扣、薄壁悬空结构，所有壁厚保持均匀，打印时不需要添加大量支撑，成型后去除支撑的工作量极小，普通FDM打印机即可完成制作，打印完成后只需要简单打磨拼接面即可投入使用。

　　实际安装使用时，先将两个对称构件分别对准窗体两侧的导轨槽，缓慢滑入到对应位置，再将空调通风管放置在两个构件的弧形缺口之间，继续推动两个构件向中间对位拼接，直到两个构件的拼接面完全贴合，此时弧形缺口刚好抱紧通风管外壁，两侧的翻边也完全卡入窗体导轨，形成稳定的支撑结构。这种安装方式不需要额外的紧固件，依靠构件与导轨、构件与通风管之间的摩擦力即可实现固定，后期需要拆卸维护时，只需要向两侧推开构件即可取下，不会对窗体和空调管路造成损伤。

　　从功能特性来看，这款插件解决了小尺寸窗户无法适配原厂通风配件的问题，相比用发泡胶、纸板临时封堵的方式，结构强度更高，密封效果更好，而且可以重复拆装使用，不会在窗体上残留难以清理的胶痕。对称分体的设计也降低了打印制作的门槛，单个构件的尺寸更小，对3D打印机的成型尺寸要求更低，普通家用级打印机即可完成制作，不需要使用工业级大尺寸打印设备。结构上的加强翻边设计提升了构件的抗弯折能力，长期使用不会因为受力出现形变，弧形缺口处的小凸台结构可以卡在通风管的外壁凹槽内，进一步限制通风管的轴向位移，避免空调运行时因为风压导致管路脱出。

　　在实际工程应用中，这类定制化的适配构件往往是安装现场的刚需，标准化的原厂配件很难覆盖所有的现场安装尺寸，尤其是老旧小区的窗户尺寸不统一，定制这类小构件可以大幅提升安装效率，减少现场整改的工作量。设计这类构件时不需要追求复杂的结构，重点要匹配实际安装边界的尺寸，保证配合面的贴合度，同时兼顾制作工艺的可行性，让普通用户也能自行制作安装，不需要专业的加工设备。这款插件的设计逻辑也可以拓展到其他尺寸的窗户适配场景，只需要调整整体宽度与弧形缺口的直径，即可适配不同规格的窗洞与空调通风管，具备一定的通用性拓展空间。
