低细节重载卡车轮胎三维数模

　　做商用车底盘布置的时候，轮胎数模的精度选择一直是个容易被新人忽略的点——很多刚入行的工程师一上来就找带完整胎纹细节、内部帘布层结构的高精度轮胎模型，结果装配到整车数模里，转个视角都要卡顿半分钟，做运动干涉检查的时候更是直接让软件崩溃，完全没必要。这次做的这个低细节卡车轮胎数模，就是专门针对整车总布置、行走系统匹配、3D打印验证这类场景做的简化处理，把非核心的细碎结构全部做了合理省略，只保留了工程应用里必须的关键特征。

　　先从实际应用场景说，这个数模最常用的场景首先是重卡、自卸车、半挂牵引车的底盘总布置阶段，这个阶段工程师不需要关注轮胎内部的钢丝圈、气密层、三角胶这些细分结构，只需要明确轮胎的外轮廓边界、安装轮辋的配合尺寸、转向时的最大摆动空间，就能完成车架、悬架、转向拉杆、挡泥板这些周边部件的位置校核。很多人做布置的时候随便拖个圆柱体代替轮胎，结果到后期做干涉检查才发现，胎肩的突出量、胎侧的鼓胀边界没考虑到，导致转向时轮胎蹭到挡泥板支架，或者悬架跳动时轮胎和车架纵梁发生干涉，反而要花更多时间返工，这个数模保留了完整的胎侧弧度、胎肩过渡轮廓，完全能满足布置阶段的精度要求。

　　再说到实际用途，除了整车布置，这个数模也很适合做3D打印的整车验证模型，很多做商用车模型、教学教具的从业者，不需要打印微米级的胎纹细节，低细节的模型打印速度快，不容易出现层间剥离、支撑难去除的问题，打印出来的轮胎装在模型车桥上，既能还原真实的轮胎外形比例，也能满足转动、承重的模型使用需求。另外在做物流园区仿真、装卸货场景的虚拟演示时，这个轮胎数模也能直接挂载到卡车整车模型上，不会因为模型面数过多导致仿真场景加载卡顿，渲染出来的效果也足够真实，不会出现圆柱体轮胎的违和感。

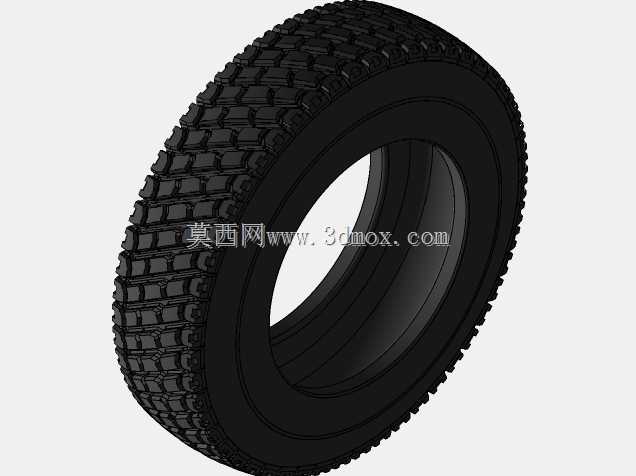

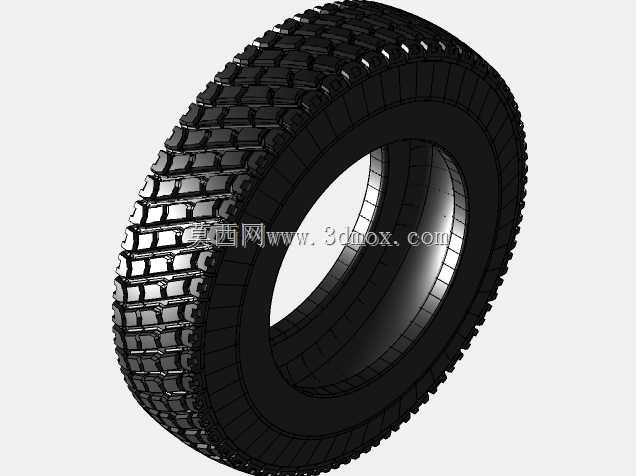

　　从功能特性上来说，这个轮胎数模还原了重载卡车轮胎的块状越野花纹特征，胎面的花纹块做了简化的凸起处理，没有还原细碎的花纹沟倒角、刀槽结构，但保留了花纹的整体排布逻辑，能直观体现轮胎的抓地属性——重载卡车经常要走非铺装路面、工地烂路，块状花纹的接地面积大，抓地力强，不容易夹石子，这些功能对应的外形特征在数模里都有体现。胎圈部分的尺寸是按照标准重卡轮辋的配合尺寸做的，安装面的直径、胎圈座的角度都符合通用轮辋的匹配要求，装配到标准轮辋数模上不会出现配合错位、间隙不合理的问题。胎侧的轮廓做了合理的弧度处理，还原了充气状态下胎侧的微鼓形态，不是生硬的直筒结构，做悬架跳动校核的时候，能准确模拟轮胎在不同载荷下的外边界变化。

　　设计思路上，我在做这个数模的时候，首先是确定核心的尺寸基准，参考了常用的12.00R20重载卡车轮胎的实际尺寸，外直径、断面宽度、轮辋配合直径都严格对标实物参数，保证外形比例完全准确。然后做结构简化的时候，遵循“保外廓、去内构、简细节”的原则，把轮胎内部的所有结构全部去掉，只保留外表面的实体结构，胎面的花纹块把细碎的棱角、排水槽的微小倒角全部做了平滑处理，把原本上百个细碎面合并成规则的几何面，大幅降低模型的面数。同时特意保留了胎侧的厚度特征，不是做一个空心的壳体，而是有合理的壁厚，不管是做装配还是3D打印，都不会出现薄壁破面、打印变形的问题。另外在花纹的排布上，按照真实轮胎的节距做了循环排列，不会出现花纹错位、疏密不均的问题，视觉上和真实轮胎的一致性很高。

　　最后说外形尺寸和安装边界，这个轮胎的外直径控制在常用重载轮胎的标准尺寸范围内，断面宽度符合宽基重载轮胎的尺寸要求，安装轮辋的配合直径对应常见的重型车轮辋规格，安装时的轴向定位面、径向配合面的尺寸都做了公差范围内的适配，装配到对应规格的轮辋上时，胎圈和轮辋的贴合面没有间隙，也不会出现过盈装配穿模的问题。轮胎的最大外边界是胎面的最外侧，转向时的最大摆动半径按照轮辋的安装偏移量做了预留，做转向干涉检查的时候，只要周边部件和这个数模的外轮廓保持足够的安全间隙，实车装配时就不会出现干涉问题。胎侧和车架、悬架的最小间隙位置也做了轮廓还原，做跳动校核时，能准确模拟轮胎上跳、侧倾时的边界位置，给周边部件的布置提供准确的参考依据。
