无人机装货箱

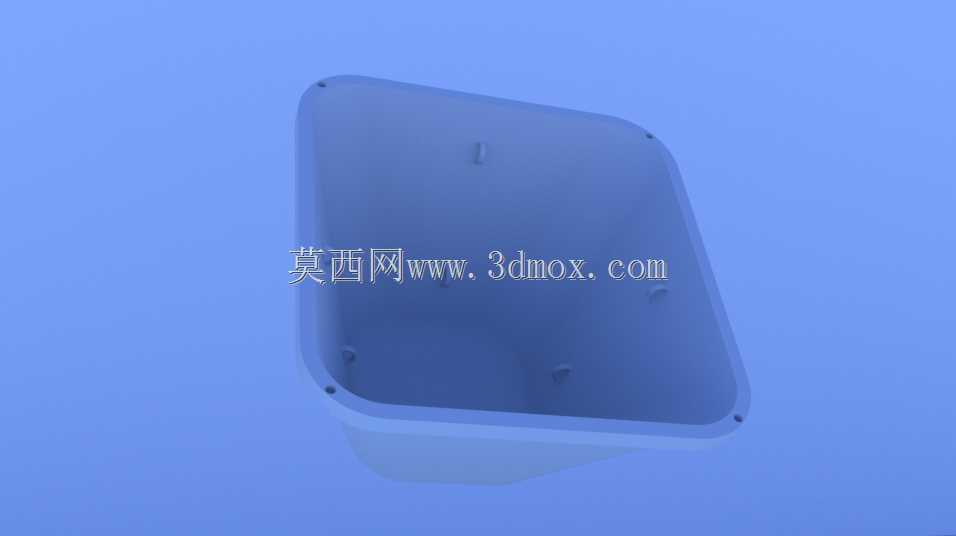

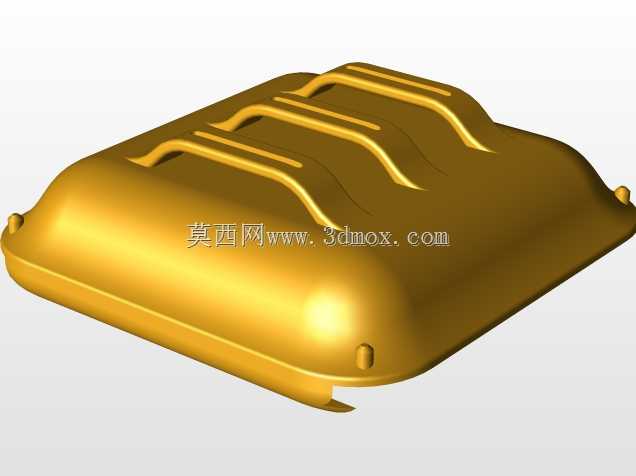

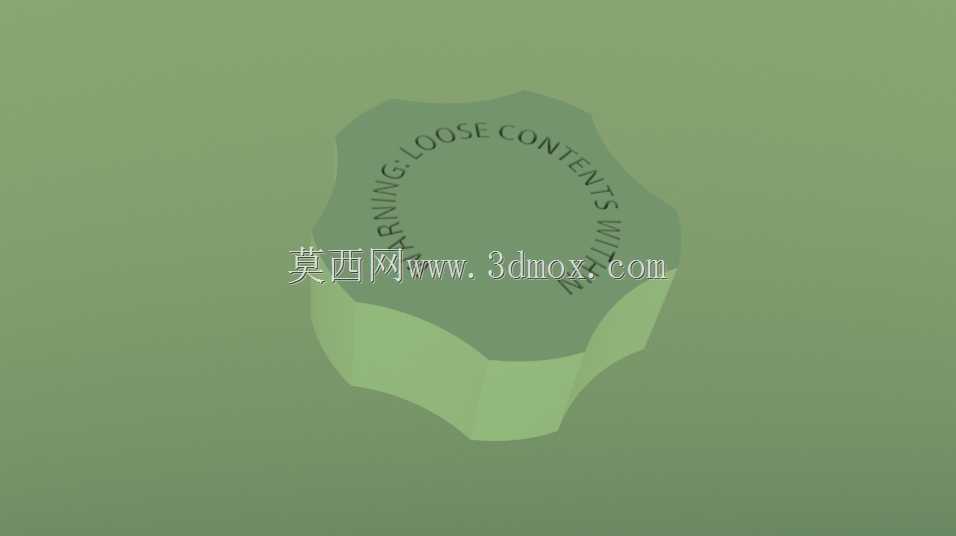

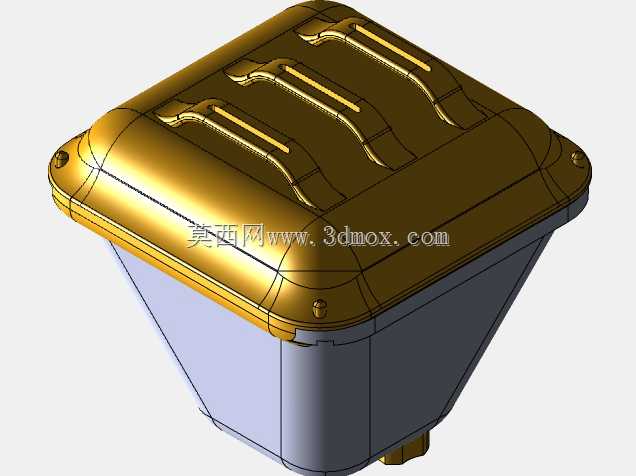

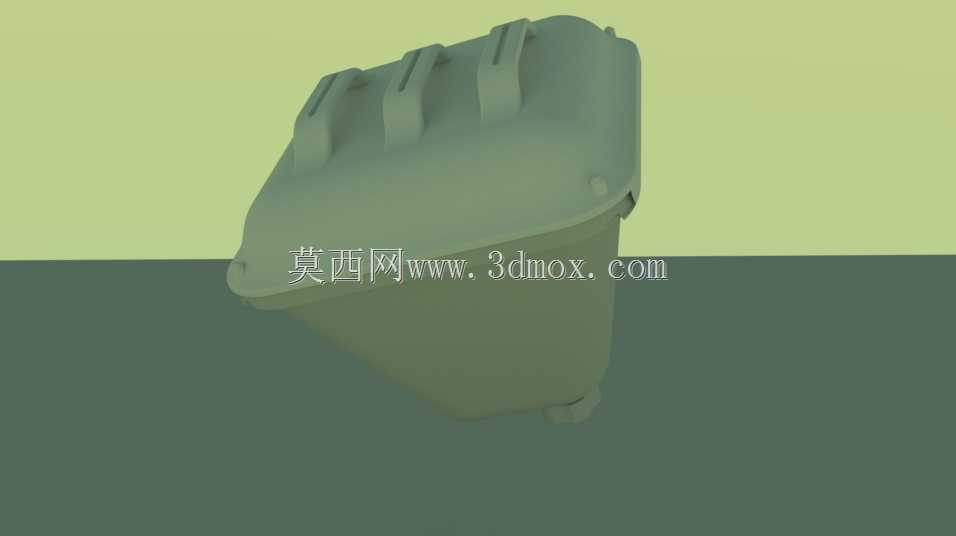

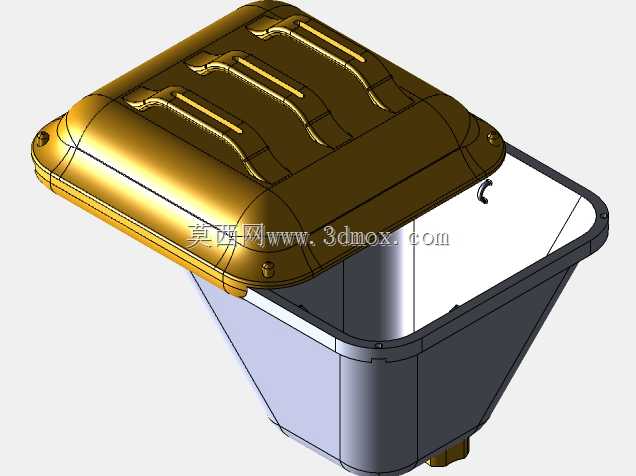

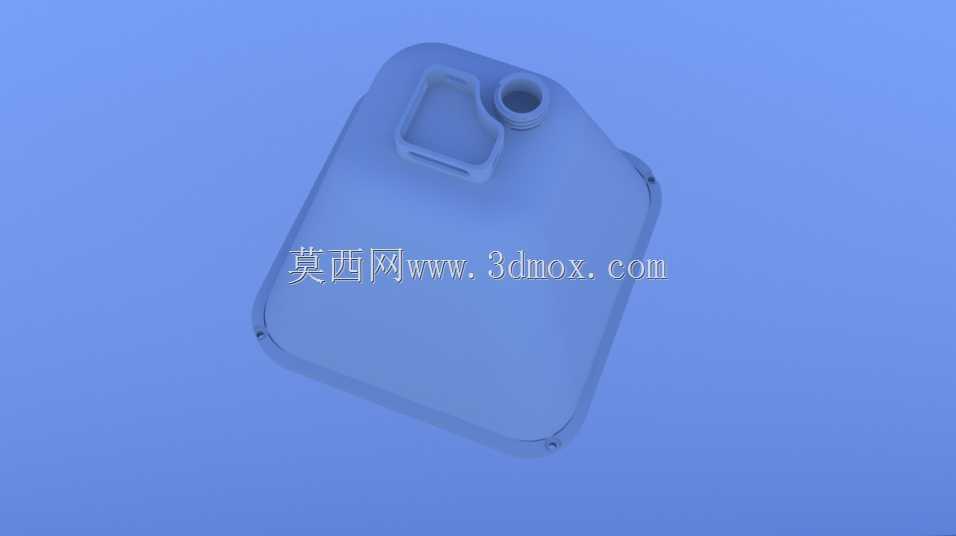

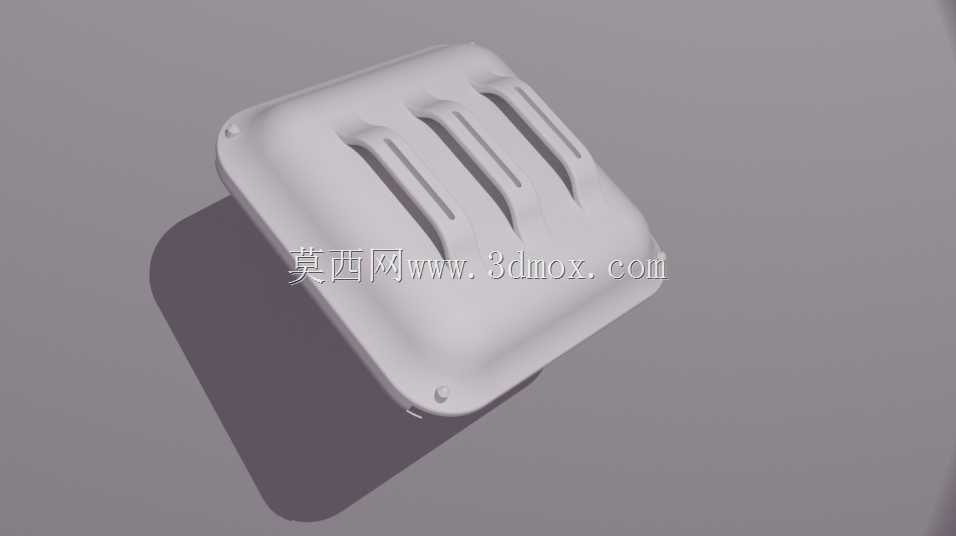

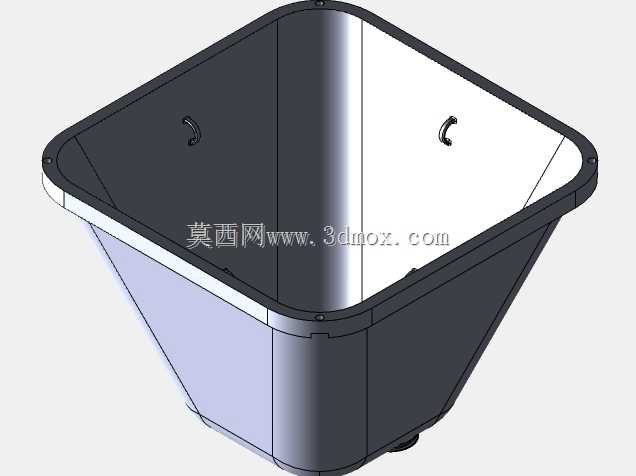

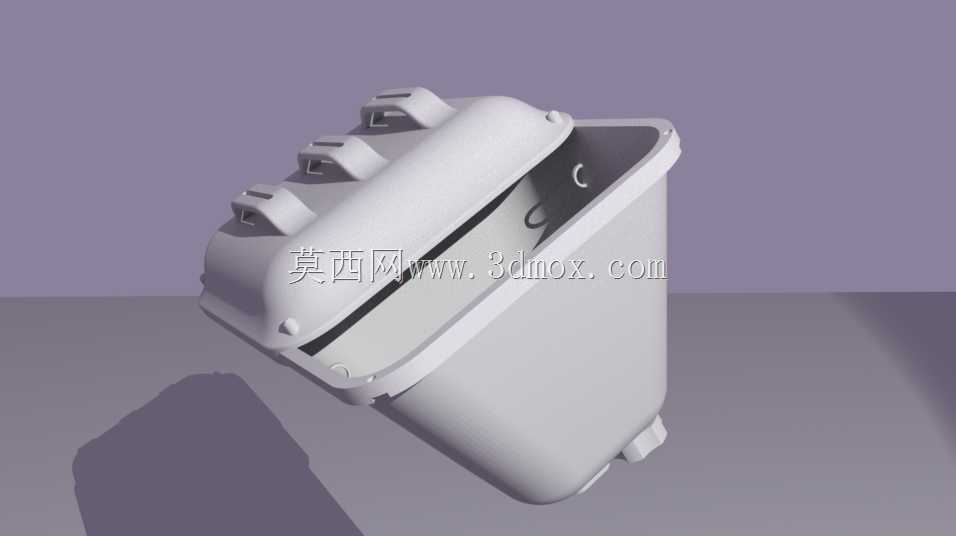

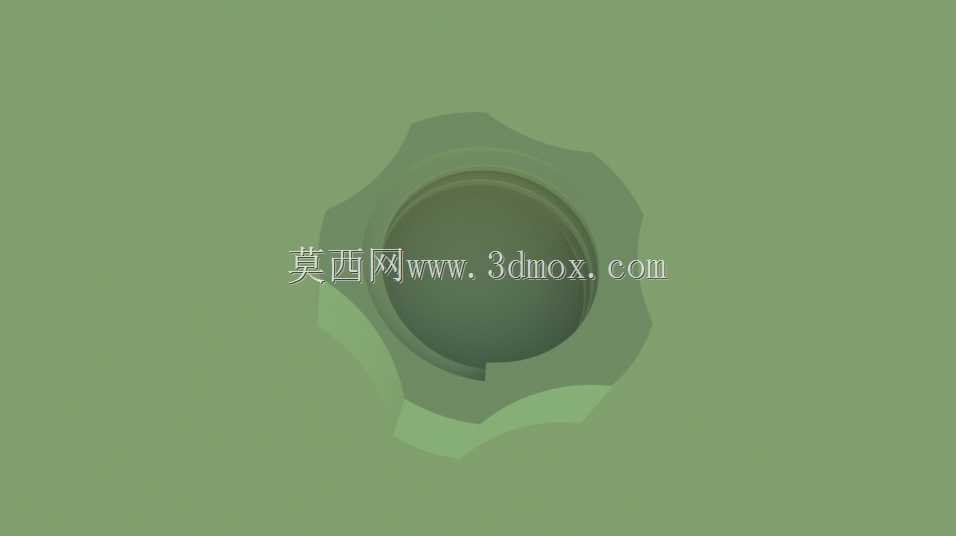

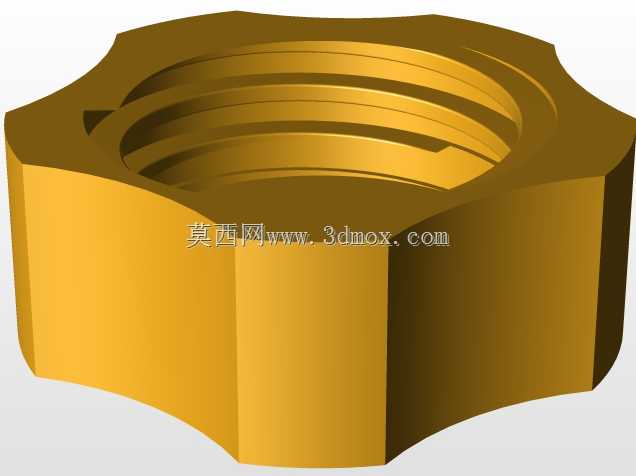

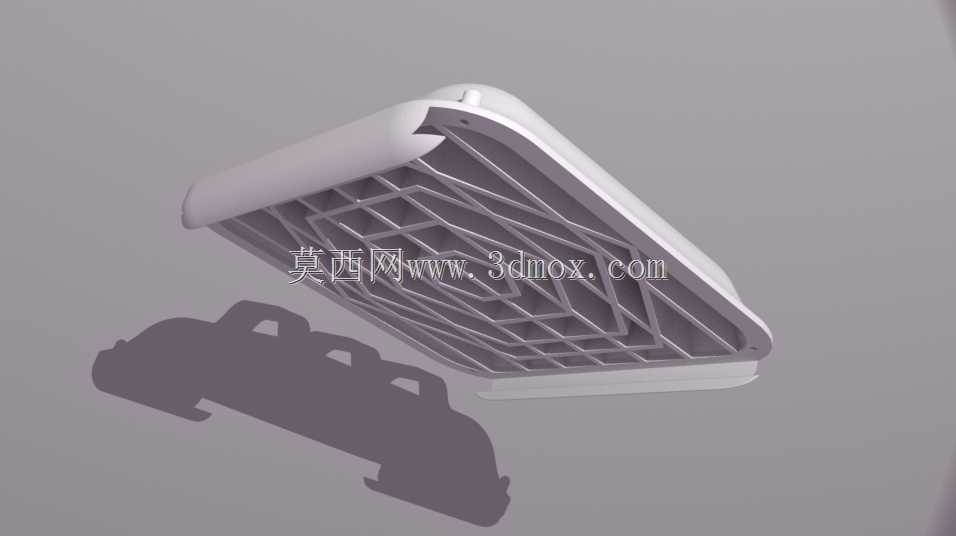

设计描述：我为各种产品设计了一个防风雨、多功能的无人机搬运容器。从上到下，我将解释设计特点。盖子顶部有三个符合人体工程学的把手，方便无人机进出物品。顶部的插槽被设计为栓接在如今已在大型无人机上使用的现成摄像头支架上。我使用了插槽，这样集装箱就可以用于各种无人机。顶部滑到承载舱上，密封它，不受天气影响。凹槽将容器固定在适当的位置，如果需要，可以将盖子固定在无人机上。螺纹孔（手工钻孔后打印。我用几种类型的3D打印成功地完成了这项工作）放置在盖子的底部，防止螺栓积水，减少泄漏的可能性。盖子的底部加了肋，以减轻重量，同时保持强度。所有表面均采用流线型设计，以减少飞行时的阻力。主体像一个倒置的金字塔。选择这一点是为了让重心更高，使重量更接近无人机，以促进更稳定的飞行。对于所提供的打印机，大小已最大化。里面是货物的系紧点，以防运输易碎货物。吊床也可以挂在非常敏感的货物上。容器的底部有一个排水管，便于移除种子或肥料等产品。它还兼作清理垃圾箱的简单方法。底部还有一个内置支架。这使得容器在没有连接到无人机时很容易放下，这样盖子就可以放在悬垂面上清空。整个集装箱经过流线型设计，以减少空气中的阻力。底部开口有一个盖子盖住。将它们连接在一起的线可以是3D打印的，以便快速轻松地组装（我过去在打印线方面取得了成功）。该帽子符合人体工程学设计，可在潮湿时使用，并内置警告，以帮助降低谷物或其他流体状物质溢出的风险。总体而言，该设计经得起恶劣天气的考验，并针对无人机和包裹接收者的运输进行了优化。减重：在这种设计中，有两个地方的质量得到了优化。优化的第一个方面是盖子。如果盖子是实心的，它的体积是3780厘米的立方。我采用了这种设计，并将其改为肋骨支撑，在不影响强度的情况下，将盖子的体积缩小到1760厘米。体积与质量成正比，从而使盖子的质量减少50%以上。另一个可以节省质量的区域与3D打印机有关。墙壁不必打印成实体。我建议使用1毫米厚的墙壁，填充60-80%。这将使墙壁中空，并将整个设计质量再减少60%。这对设计有另一个好处。墙壁变成了双层墙，形成了一个用于隔热的气穴，同时降低了与尖锐物体碰撞时刺穿两面墙的可能性。这有助于保持运输材料的安全和干燥
