白光N61脱焊喷嘴收纳放置架结构

　　在电子装联返修工位的日常作业场景中，脱焊工具的配件收纳一直是影响作业效率的细节痛点，尤其是白光N61这类常用脱焊设备，配套的不同规格吸嘴、钢丝清洁球如果随意散放，不仅取用耗时，还容易出现细小配件滚落丢失、清洁耗材被工位杂物污染的问题，这款放置架正是针对这类工位实际需求设计的工装配件。从实际使用场景来看，电子制造返修线、研发实验室的手工焊接工位、家电维修门店的焊台旁，都需要这类就近放置的收纳结构，作业人员在更换不同口径脱焊喷嘴、清理吸嘴内残留焊锡时，无需转身翻找配件盒，抬手就能取到对应部件，能有效缩短单工位返修的辅助作业时长。

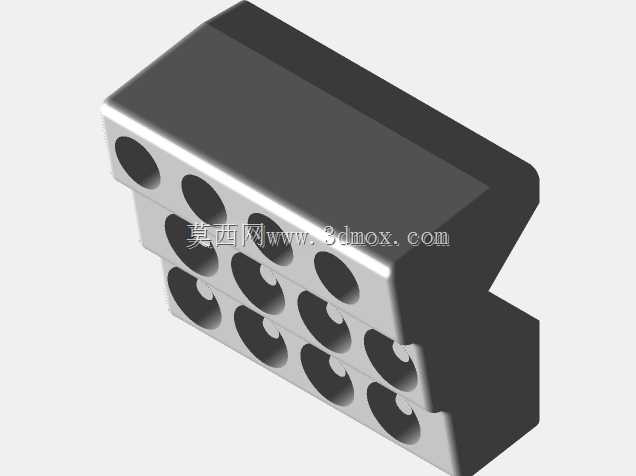

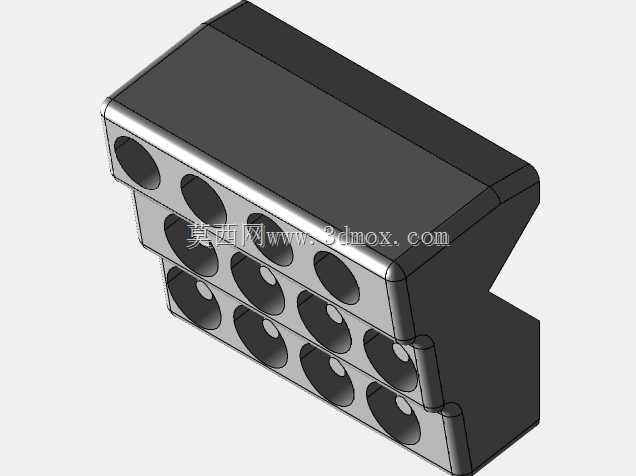

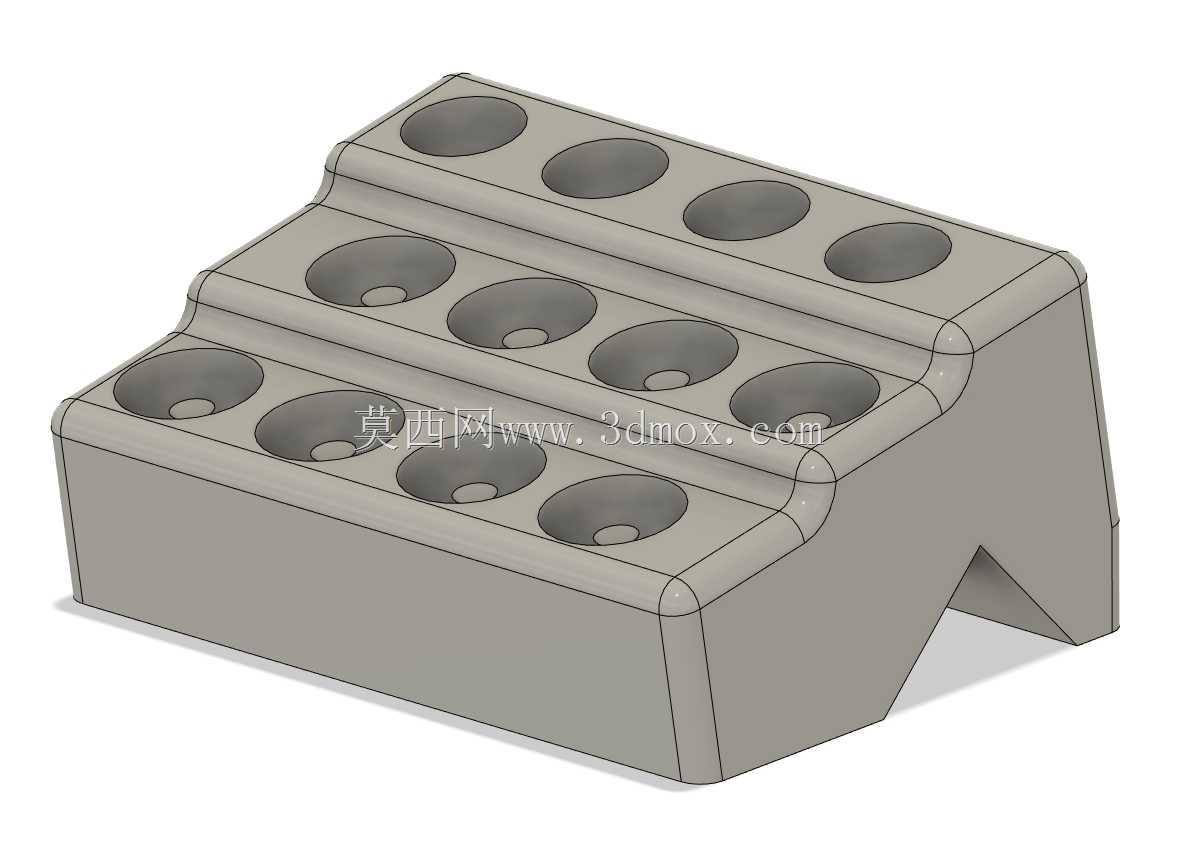

　　这款放置架采用阶梯式三排孔位布局，最上方一排孔位专门适配钢丝清洁球的放置尺寸，下方两排孔位按照脱焊喷嘴的外形做了沉孔设计，孔位深度刚好能让喷嘴竖直插入后不会倾倒，同时露出喷嘴上部的拔取段，拿取时不需要抠取，直接捏住上部就能抽出。阶梯式的排布方式避免了后排孔位被前排部件遮挡，作业人员坐在工位上视线平视就能看清所有孔位内的配件，不会出现错拿漏拿的情况。底部的支撑结构做了斜切让位设计，既可以平稳放置在焊台旁的耐高温工作台面上，也能适配部分带边缘挡边的工位置物架，不会因为台面有凸起就放置不稳。

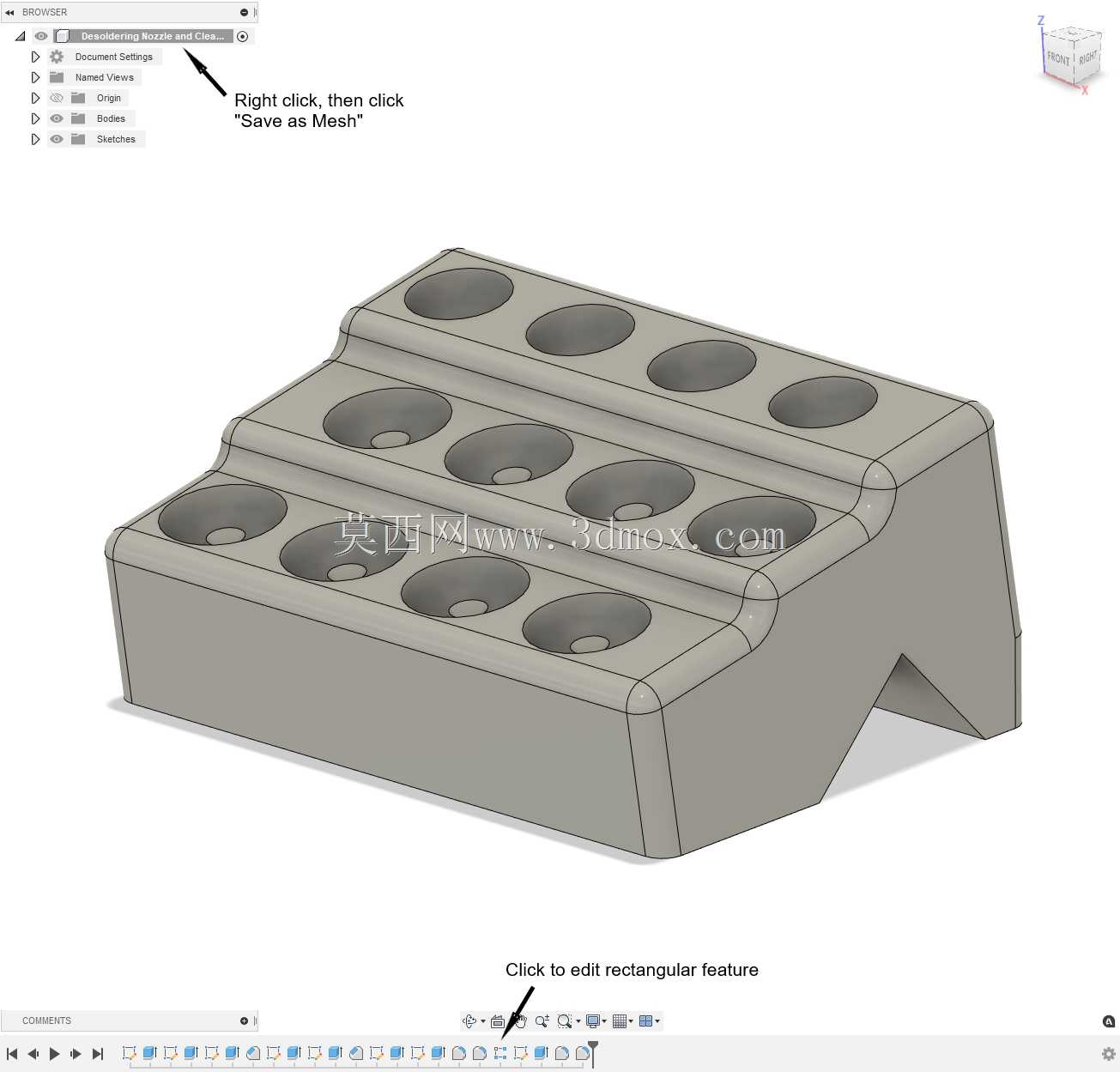

　　从结构设计的思路来看，这款架体没有采用多余的装饰性结构，所有外形特征都服务于功能需求：整体采用等壁厚的实体结构，放置在台面上有足够的自重，抽取喷嘴时不会因为摩擦力带起整个架体；孔位之间的壁厚经过核算，既能保证相邻孔位放置配件时不会互相干涉，也不会因为壁厚过薄导致3D打印或者机加工时出现结构强度不足的问题。孔位的排布采用3行4列的基础模数，当工位需要收纳更多喷嘴时，可以按照3的整数倍沿长度方向扩展孔位数量，扩展时只需要调整矩形阵列的特征参数，架体的支撑结构、阶梯高度都不需要做改动，能快速适配不同规模工位的收纳需求。

　　在安装边界与尺寸适配方面，架体的整体宽度控制在单手握持可移动的范围内，日常工位调整时可以直接拿起转移位置，不需要额外的固定件；底部的支撑脚跨度经过优化，即使放置在轻微倾斜的台面上也不会侧翻；所有孔位的内径都做了0.2mm的适配余量，既能兼容原厂N61脱焊喷嘴的插入尺寸，也能容纳同规格的第三方替换喷嘴，不会出现插接过紧难以拔出、或者间隙过大喷嘴晃动歪斜的问题。最上方放置清洁球的孔位深度较浅，清洁球放入后会露出一半的高度，拿取时直接捏住露出部分就能取出，不需要伸入孔内抠取，适配清洁球频繁取用的使用习惯。

　　实际使用过程中，这款架体还能兼顾临时放置待更换的发热芯、拆焊后的小螺丝等零散部件，阶梯式的台面在没有放置配件时，也可以临时搁放刚从焊台上取下的高温吸嘴，避免高温部件直接接触工作台面烫坏防护垫。架体的边角都做了圆角过渡，没有尖锐的棱边，日常拿取移动时不会刮擦工位上的防静电胶皮，也不会划伤作业人员的手部。整体结构没有可拆卸的零散部件，长期使用不会出现连接件松动脱落的问题，日常清理只需要直接擦拭表面即可，维护成本极低，非常适合焊台工位这类有高温、有焊锡飞溅的作业环境使用。
