车辆传动用整体式驱动桥结构设计

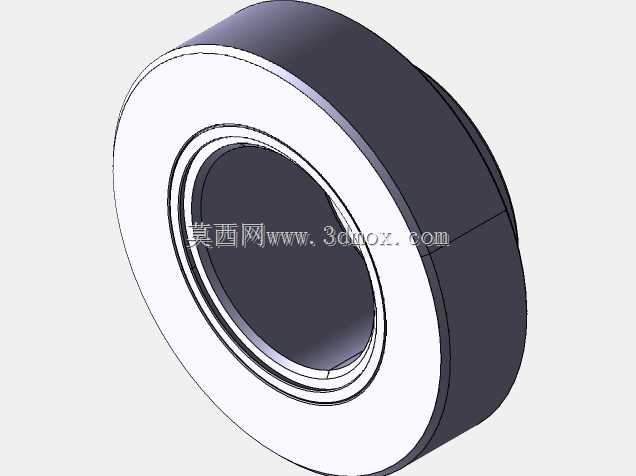

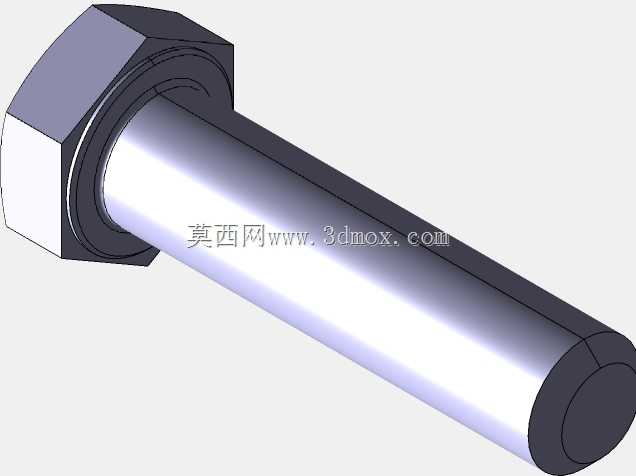

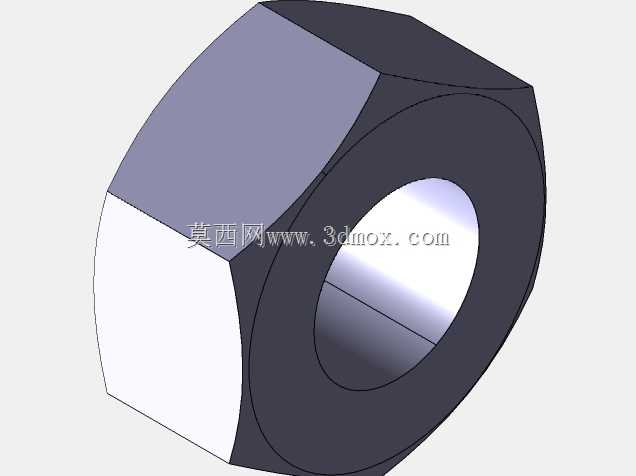

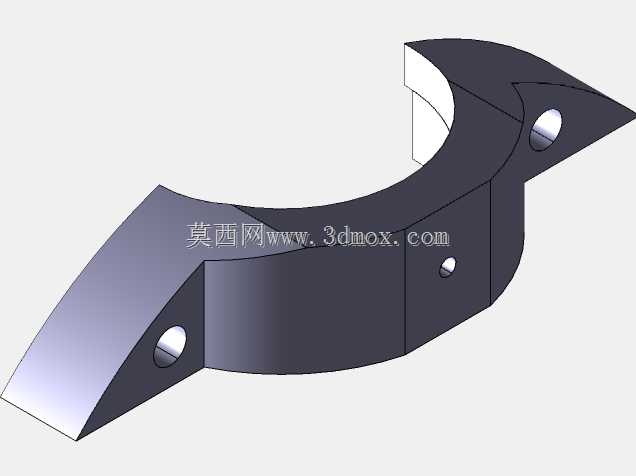

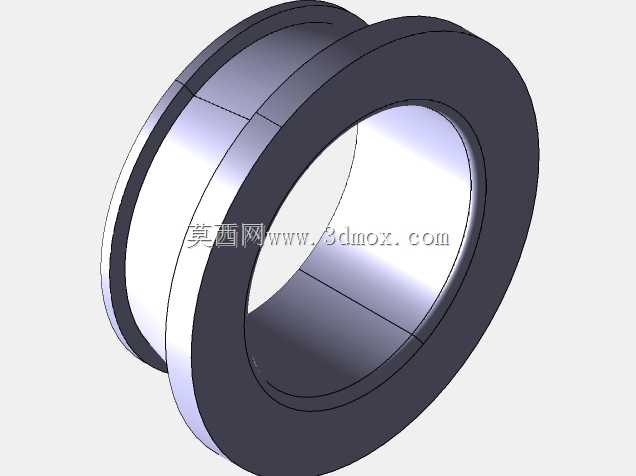

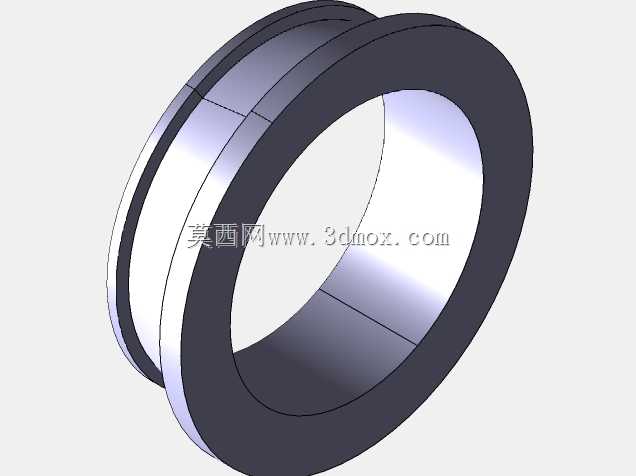

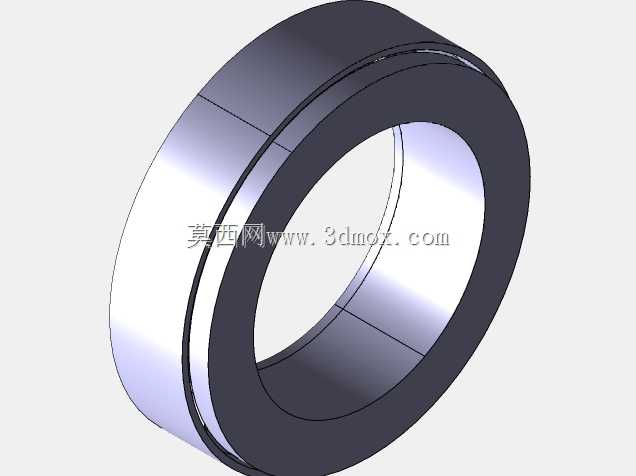

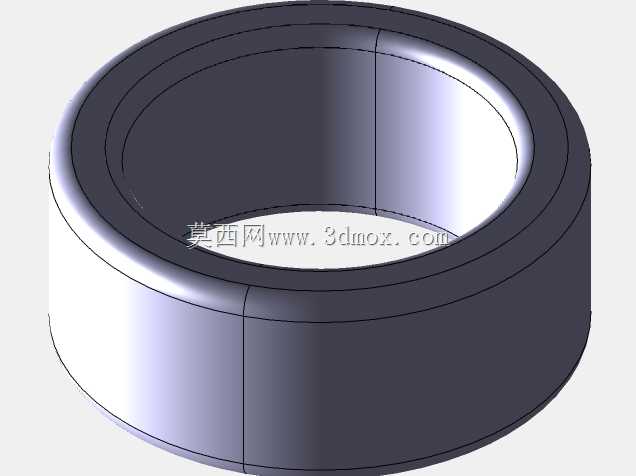

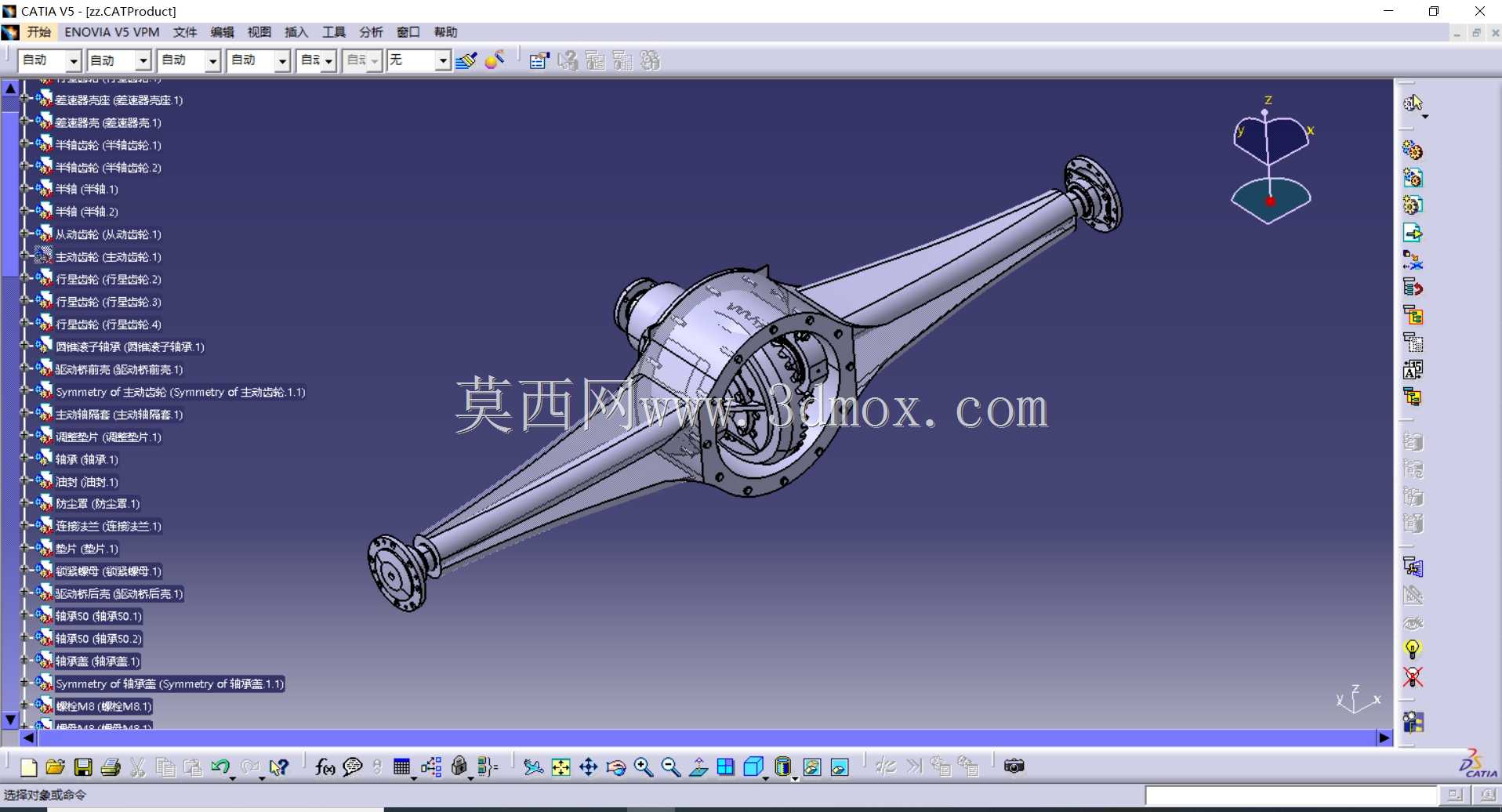

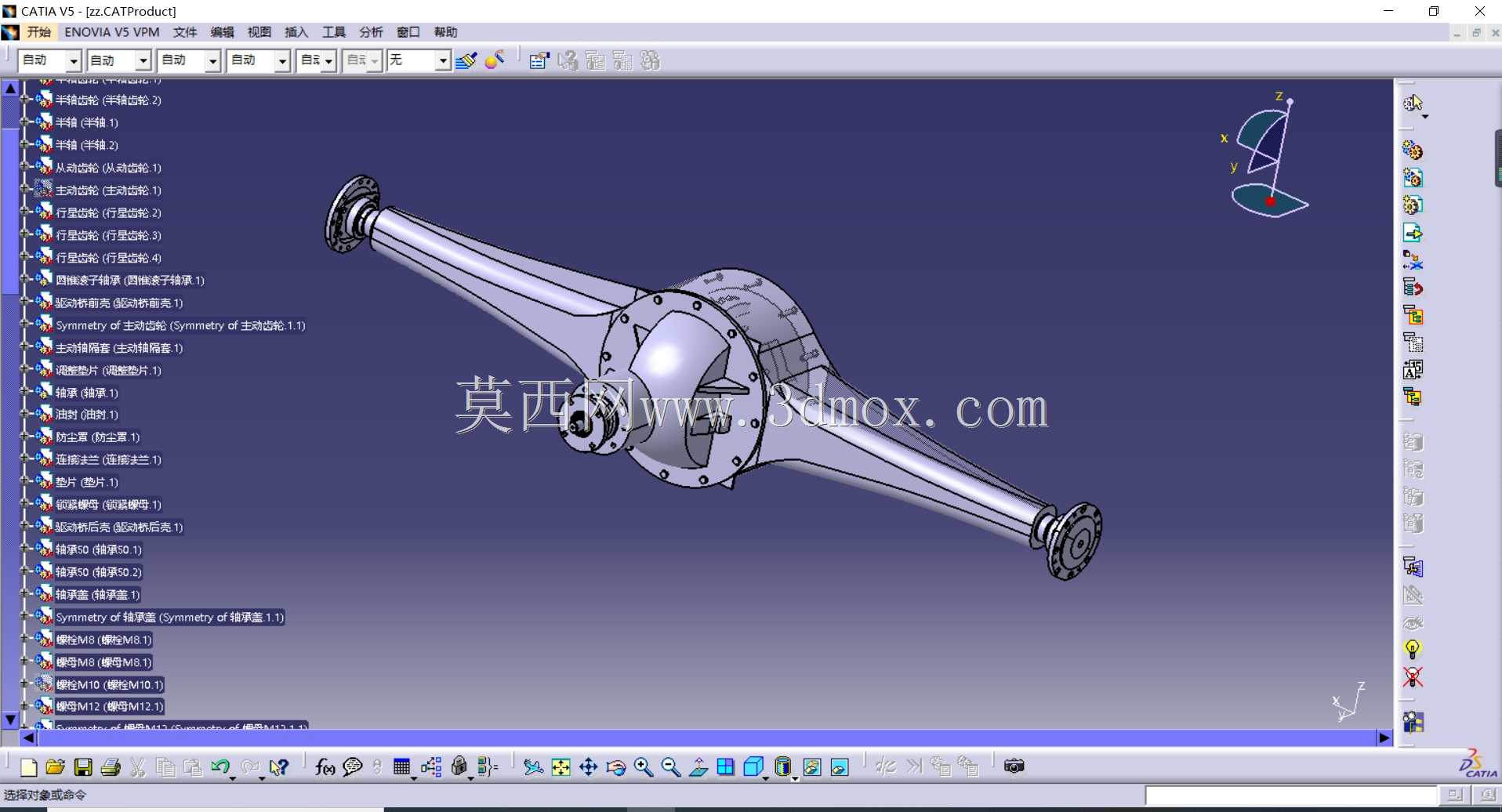

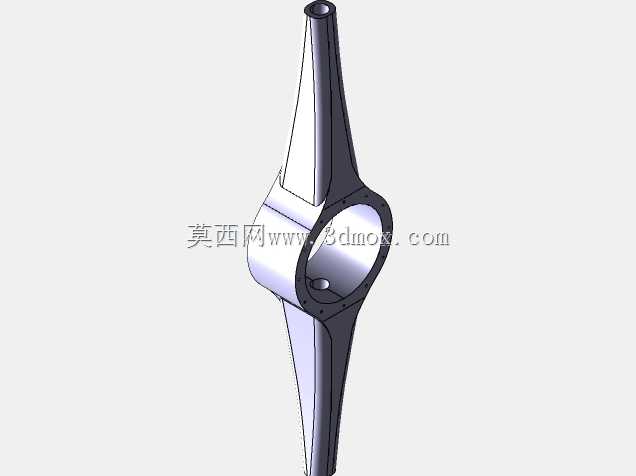

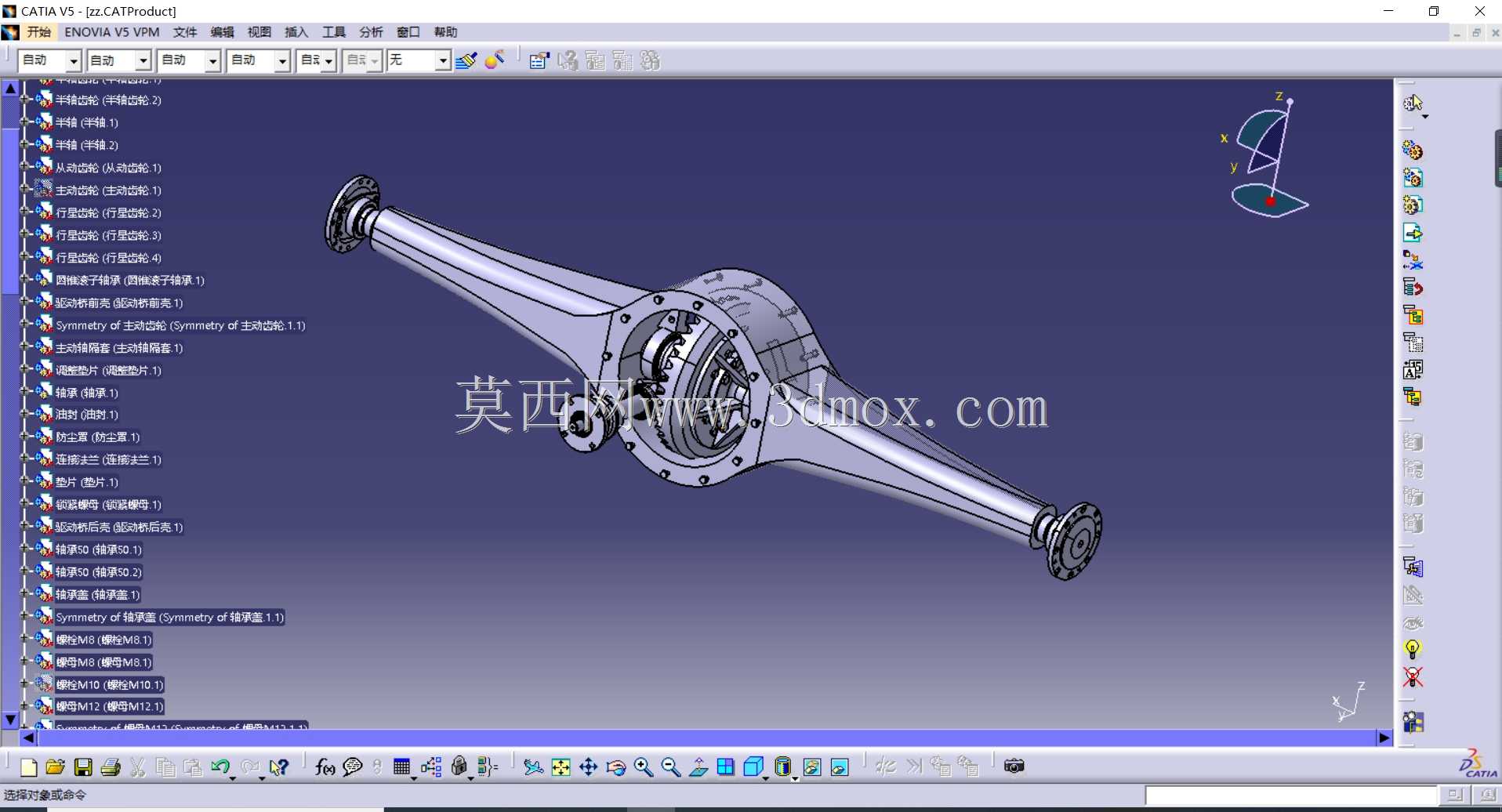

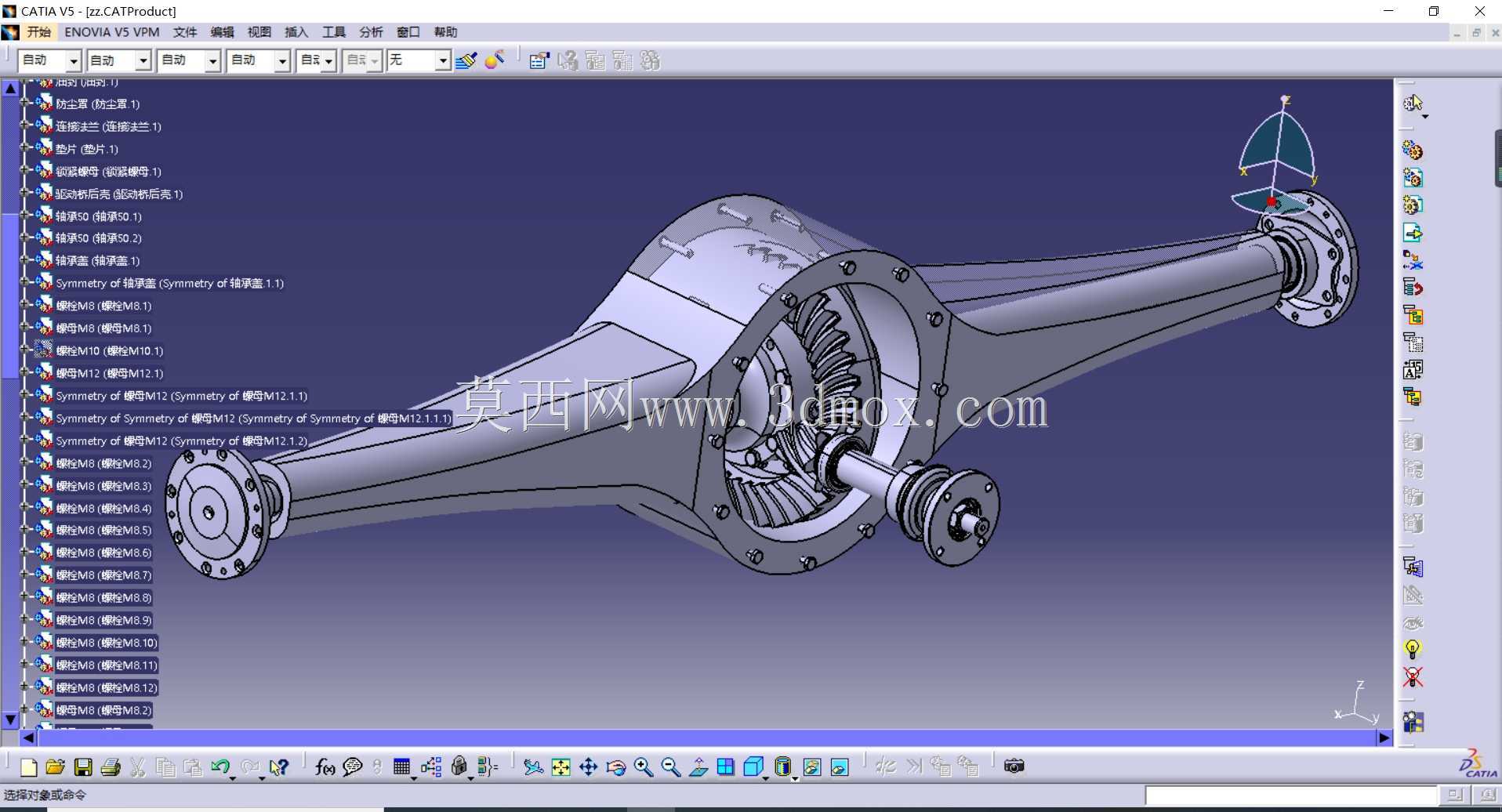

　　在商用载货车辆、工程作业车辆的底盘传动系统布局中，驱动桥始终是承担动力传递、载荷承载、行驶导向核心功能的关键总成，这套整体式驱动桥的三维结构设计，完全围绕非独立悬架的配套适配需求展开，没有采用断开式桥的分段铰接结构，桥壳主体为一体化铸造后加工的成型方案，两侧半轴套管与主桥壳采用过盈压装后圆周焊接的工艺连接，能在承受满载垂向冲击的同时，将主减速器输入端传递来的扭矩经差速器拆分后传递给两侧半轴，最终驱动轮端实现车辆行进。

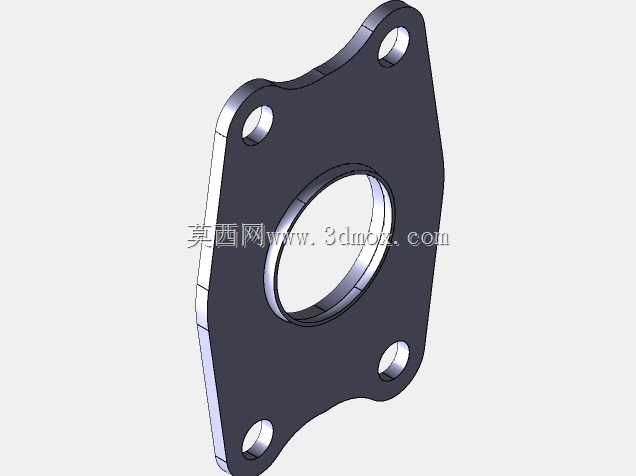

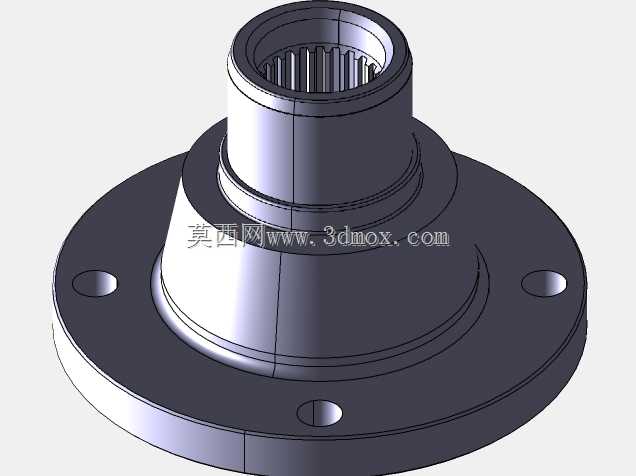

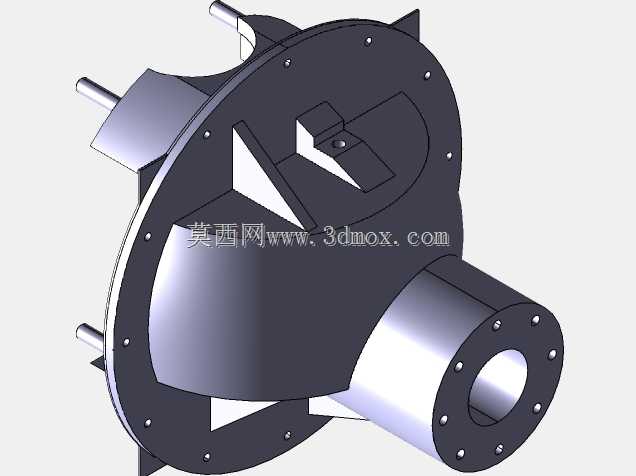

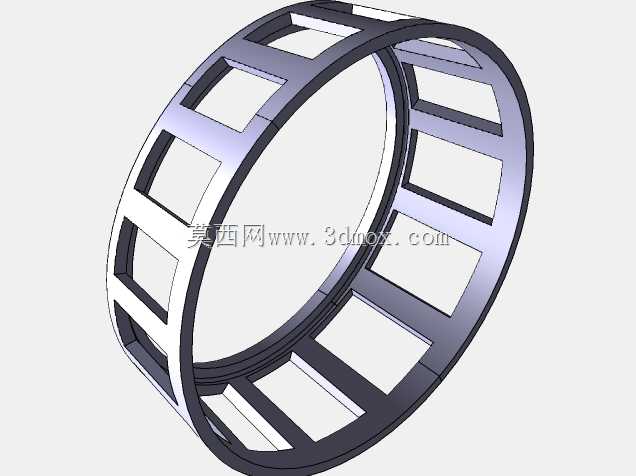

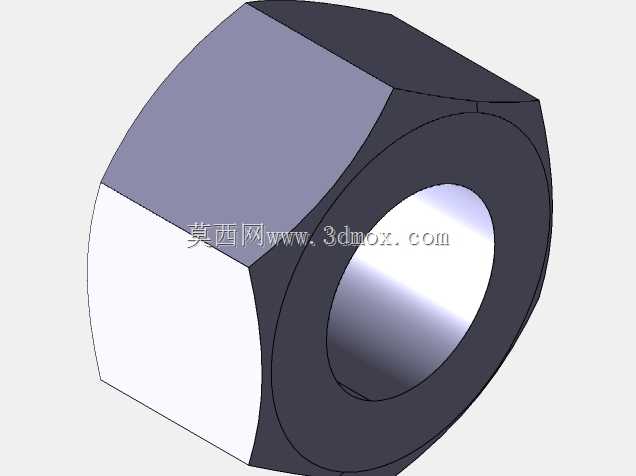

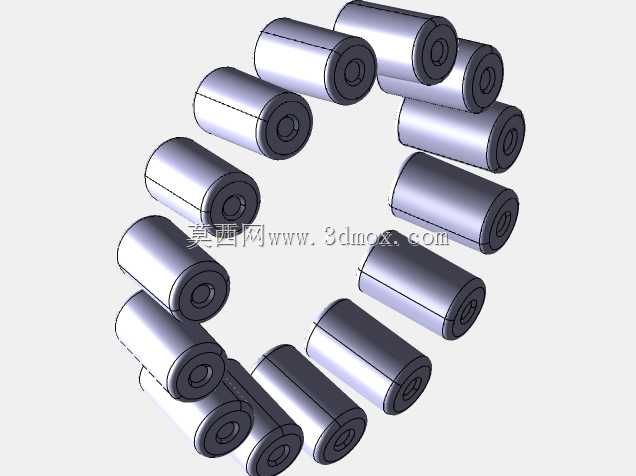

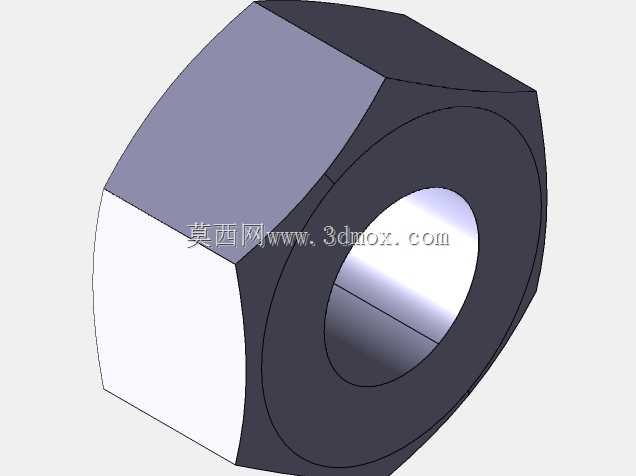

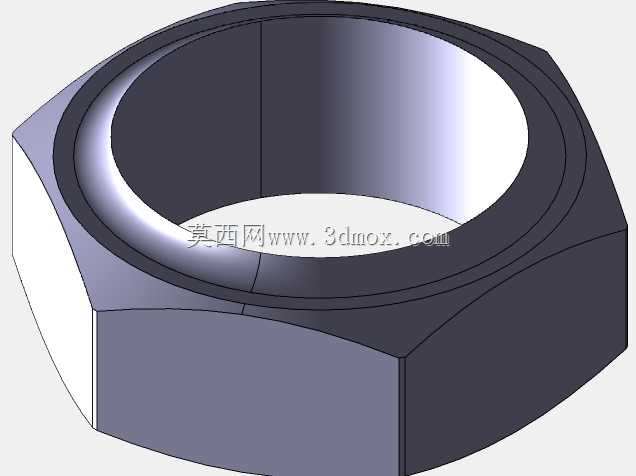

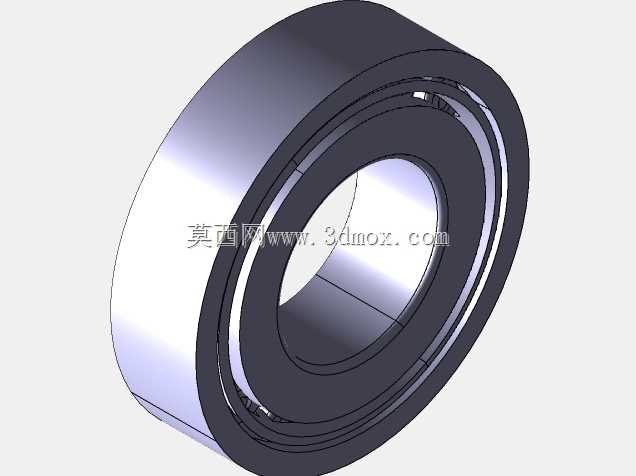

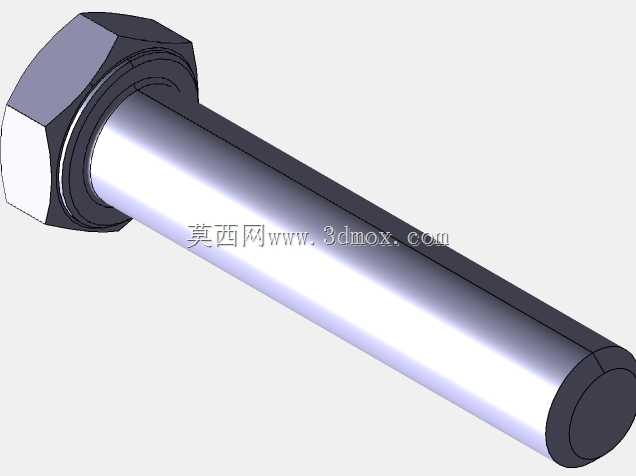

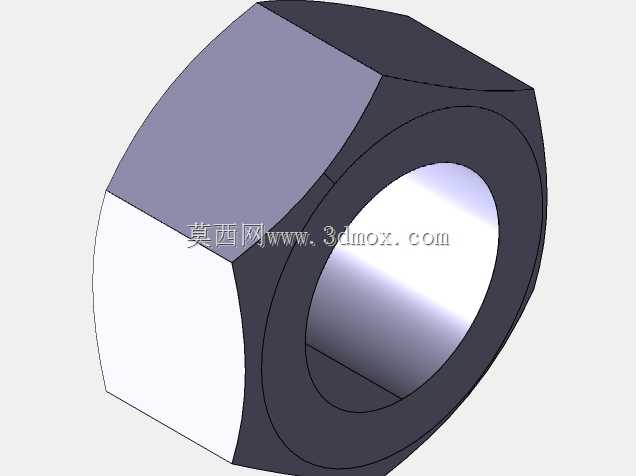

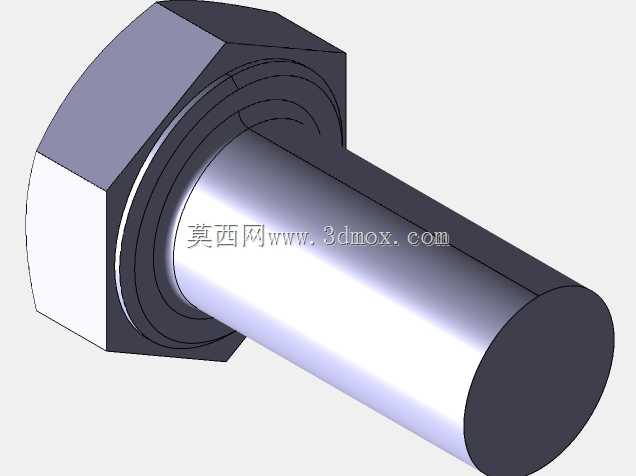

　　从实际装车的安装边界来看，这套驱动桥的主减速器壳体位于桥体中部的鼓包结构内，输入法兰的端面距桥壳中心的轴向距离、法兰端面的螺栓孔分布圆直径，都严格匹配对应车型传动轴的输出端连接尺寸，避免装车时出现传动轴夹角过大导致的万向节早期磨损问题；两侧桥管末端的轮边连接法兰，其螺栓孔位、轴头的轴承安装位尺寸，完全对应配套轮辋的安装孔距与轮毂轴承的配合公差，轮边的制动底板安装面预留了足够的加工平面度，能保证鼓式或盘式制动器安装后不会出现制动偏磨的问题。桥壳上方的钢板弹簧安装座，其座面的倾斜角度、中心定位孔的位置，是根据车辆满载时的桥体跳动行程、悬架静挠度参数反向推导确定的，安装座的焊接位置避开了桥壳应力集中的圆弧过渡区域，防止长期交变载荷下出现焊缝开裂的失效问题。

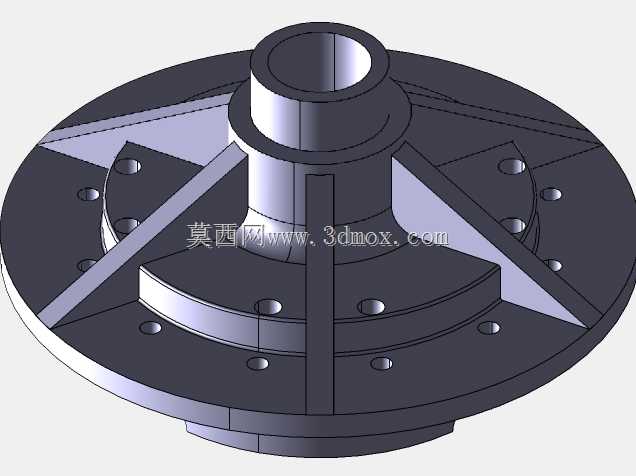

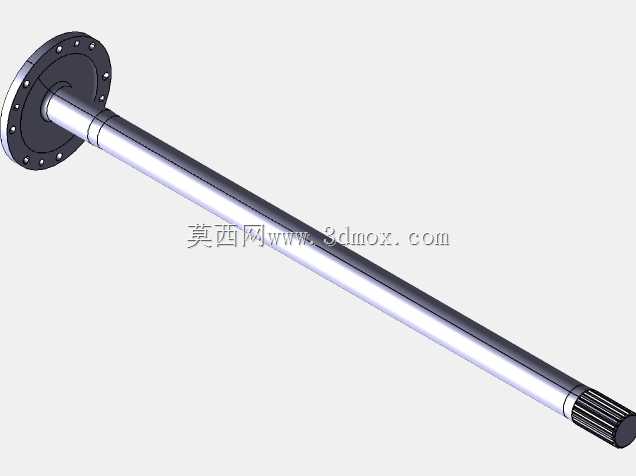

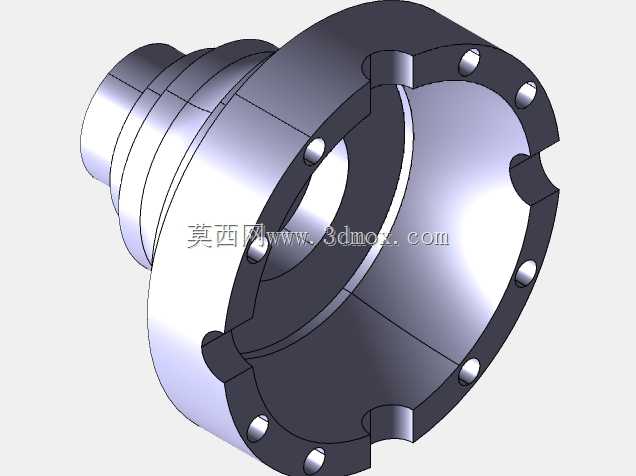

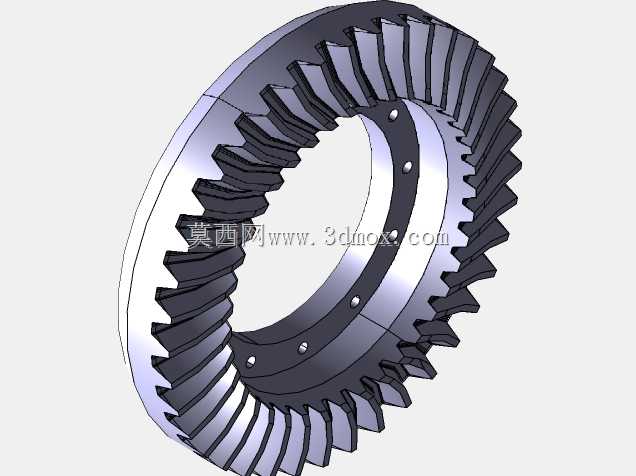

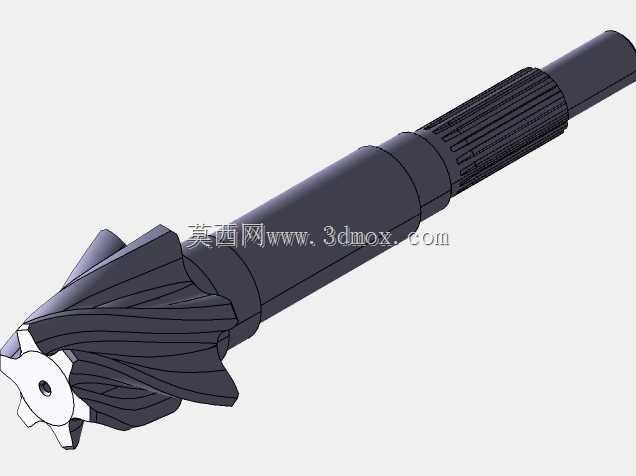

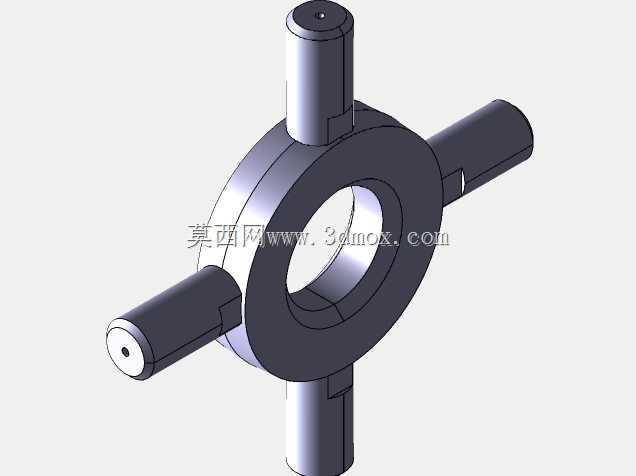

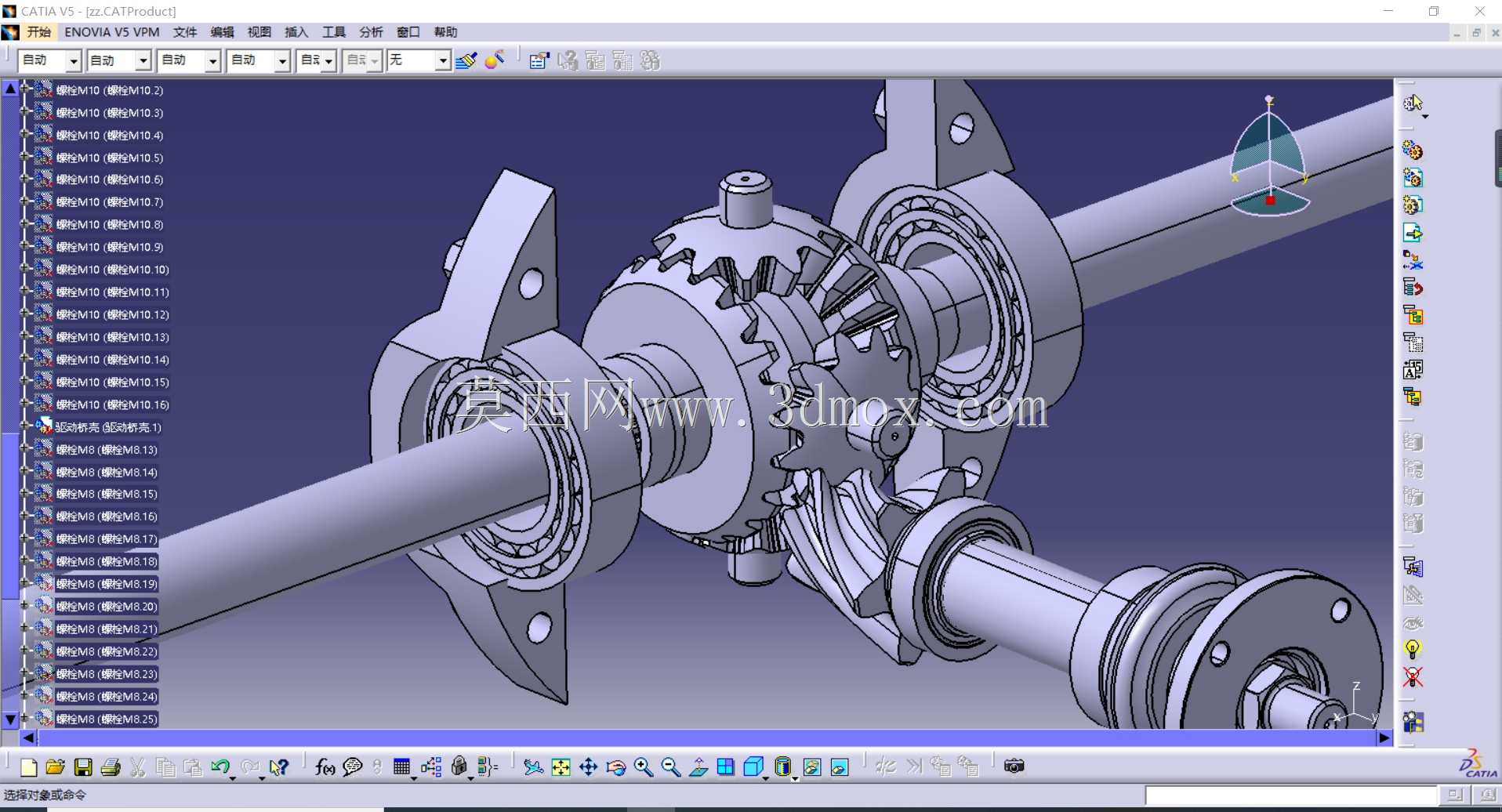

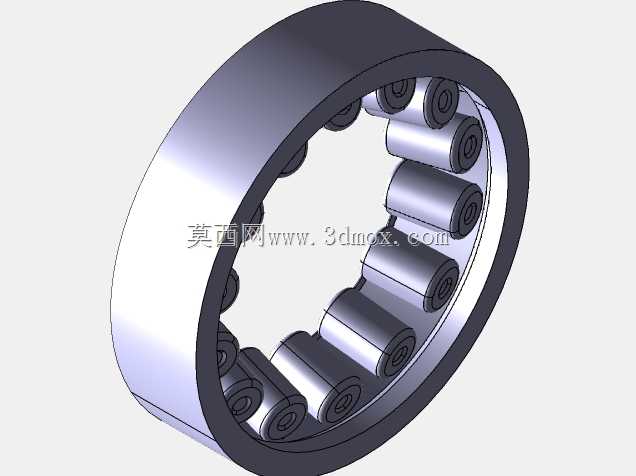

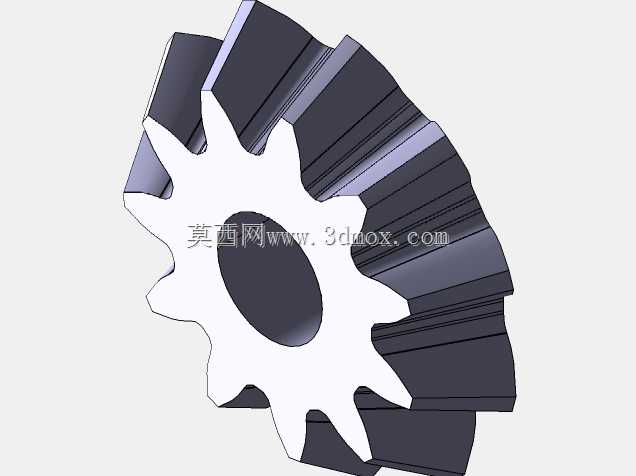

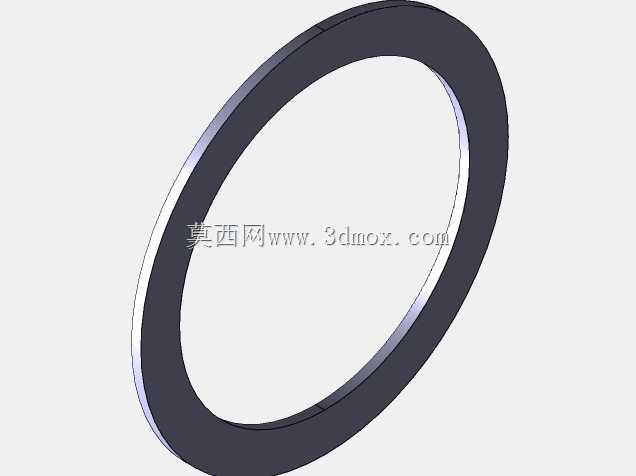

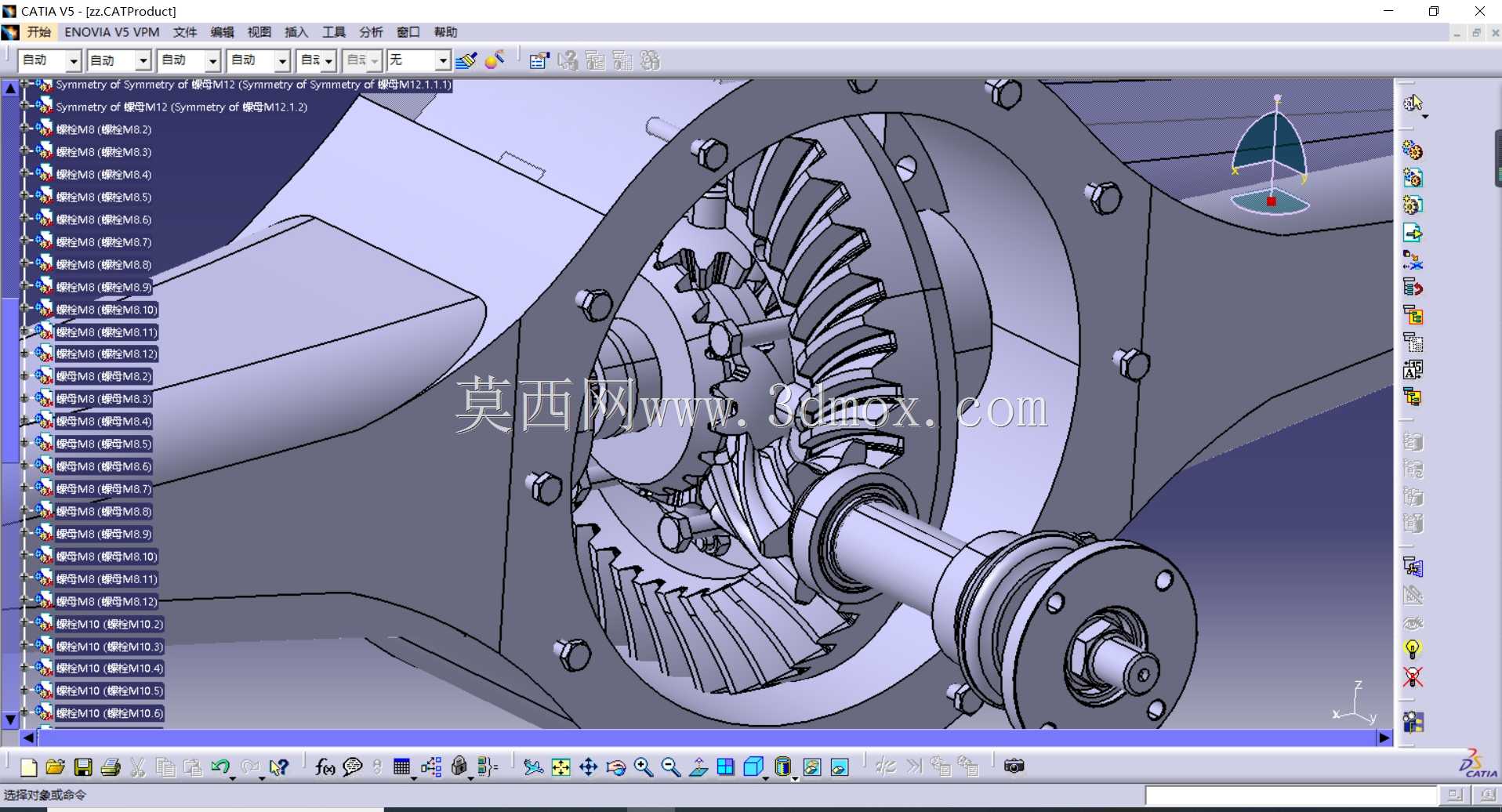

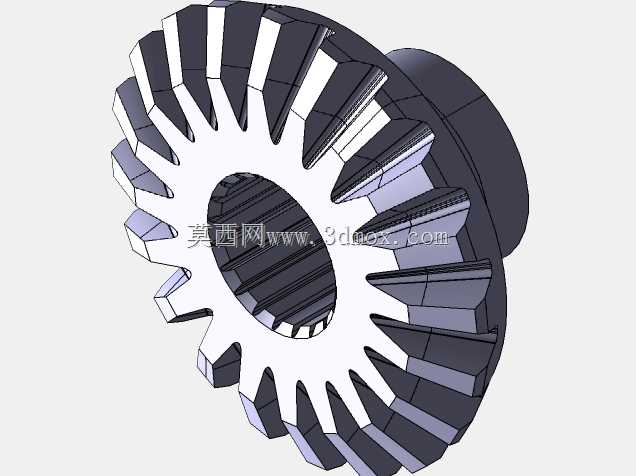

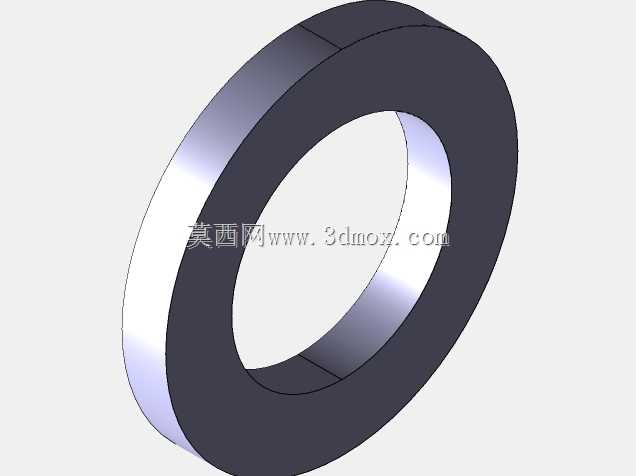

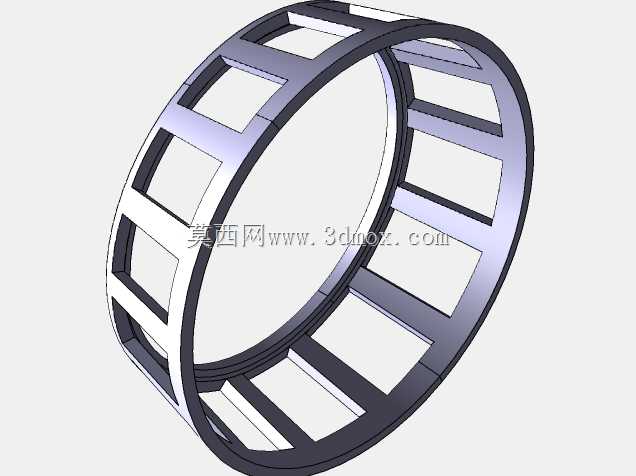

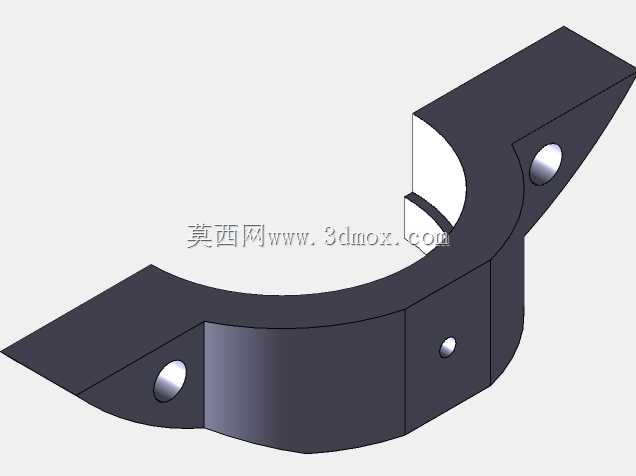

　　设计过程中针对桥壳的受力特性做了针对性的结构优化，主减速器安装腔的周边设置了多道放射状加强筋，既可以提升壳体的刚性，避免大扭矩输入时壳体变形导致主从动锥齿轮啮合间隙变化，也能为腔体内的润滑油提供导流路径，保证齿轮啮合区域的润滑充分；差速器的十字轴安装位、半轴齿轮的垫片接触面都预留了热处理后的加工余量，能保证装配后齿轮的啮合印痕处于齿面的理想区域，降低运行过程中的齿轮噪音与磨损速率。两侧半轴采用全浮式的结构设计，半轴只承担扭矩传递功能，不承受垂向载荷与弯矩，即便车辆在满载状态下通过颠簸路面，半轴也不会出现弯曲变形的问题，后期维护时可以直接抽出半轴进行更换，不需要拆卸轮端的轮毂与制动部件，大幅降低售后维护的操作难度。

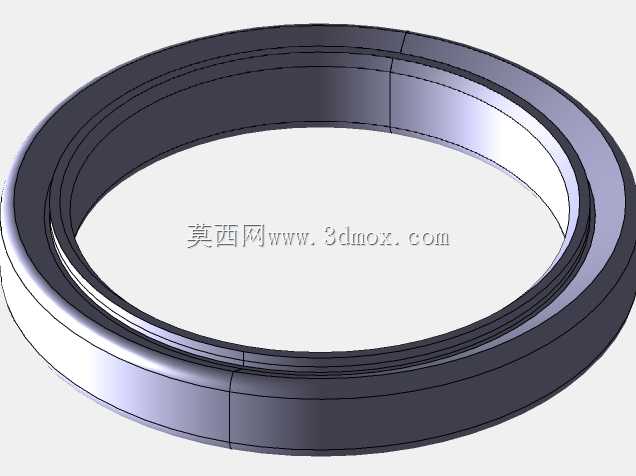

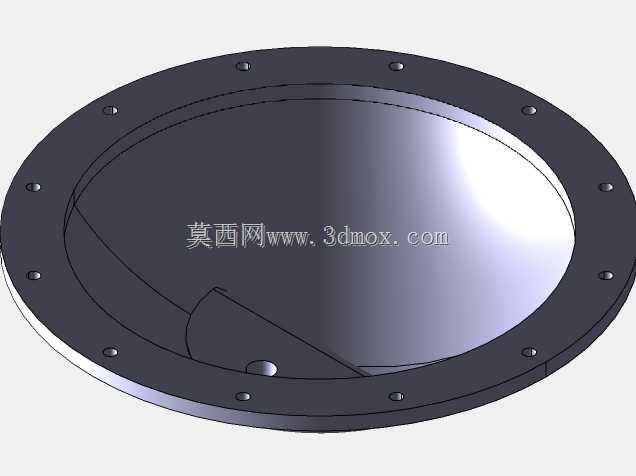

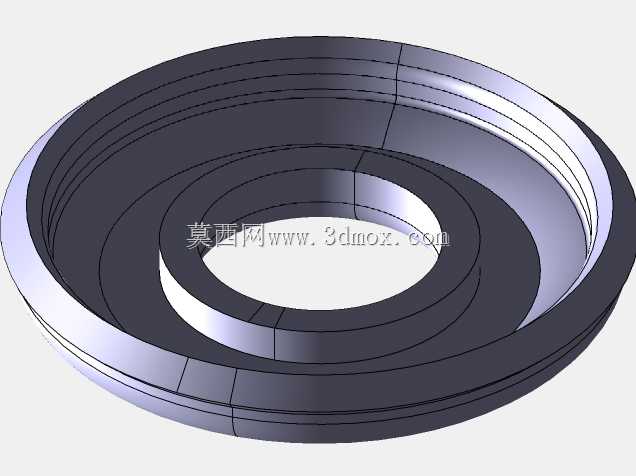

　　从功能实现的角度来看，这套驱动桥的主减速比匹配对应车型的动力总成输出特性，既可以保证车辆在重载起步时拥有足够的轮端扭矩，也能让车辆在常用巡航车速下让发动机处于经济转速区间；桥壳中部设置的润滑油加注口、放油口位置经过合理布局，加注润滑油时的液面高度刚好能浸没主减速器从动齿轮的下部，车辆运行时齿轮带起的润滑油可以飞溅到各个轴承与齿轮啮合面，不需要额外设置强制润滑结构，简化了整体结构的同时提升了可靠性。桥体上预留的通气塞安装孔位于桥壳的最高位置，能避免桥体内温度升高时内部压力过大导致的油封渗漏问题，各个密封面的止口尺寸都按照密封件的压缩量要求设计，保证静态与动态下的密封可靠性，防止泥水、灰尘进入桥体内部加速零部件磨损。

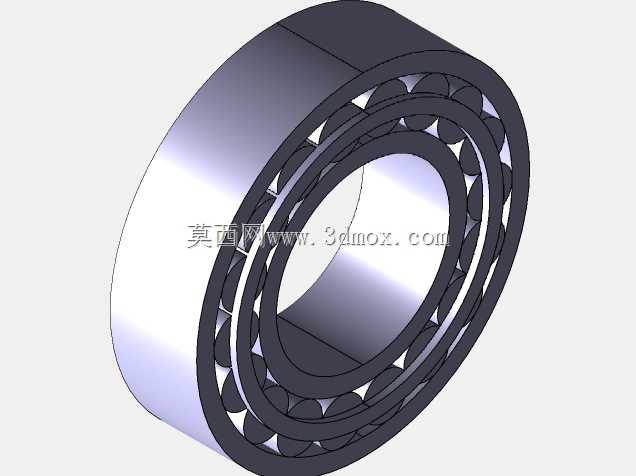

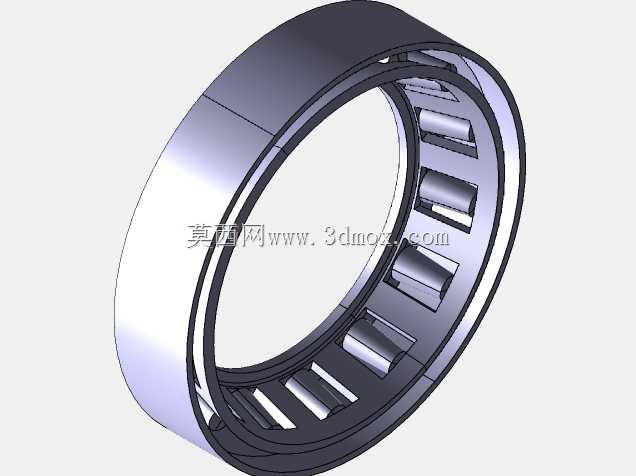

　　在建模过程中，所有零部件的配合面都按照实际加工的公差要求设置了合理的装配间隙，过盈配合的面设置了对应的装配压装导向角，方便实际生产过程中的装配作业；各个易损件的安装位都考虑了后期拆卸的空间，比如主减速器轴承的拆卸槽、半轴套管的拔出工艺孔，都在结构设计时做了预留，避免后期维护时需要破坏性拆卸零部件。整个桥体的重量分布经过优化，在保证结构强度满足满载1.5倍冲击载荷要求的前提下，尽可能削减了非受力区域的材料厚度，降低了桥体的整体自重，有助于降低车辆的簧下质量，提升行驶过程中的平顺性与操控稳定性。
