维莱塔反光剂注塑模具结构设计

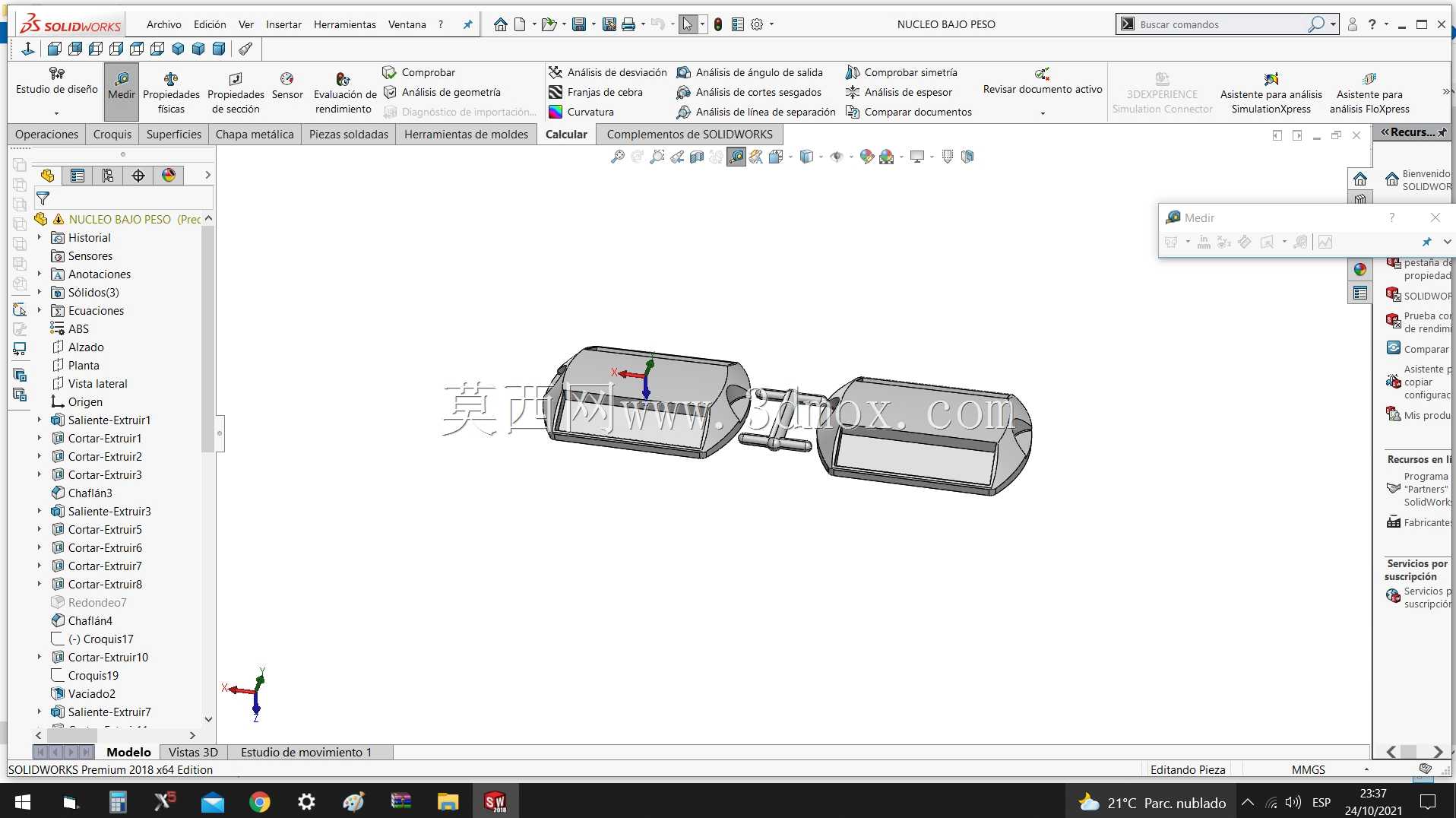

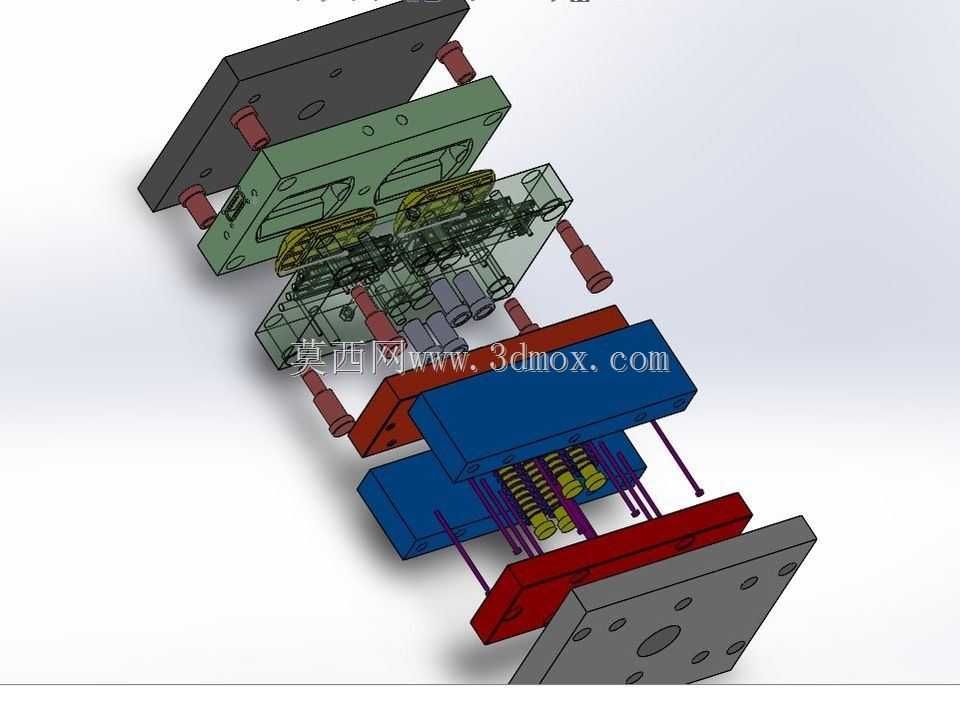

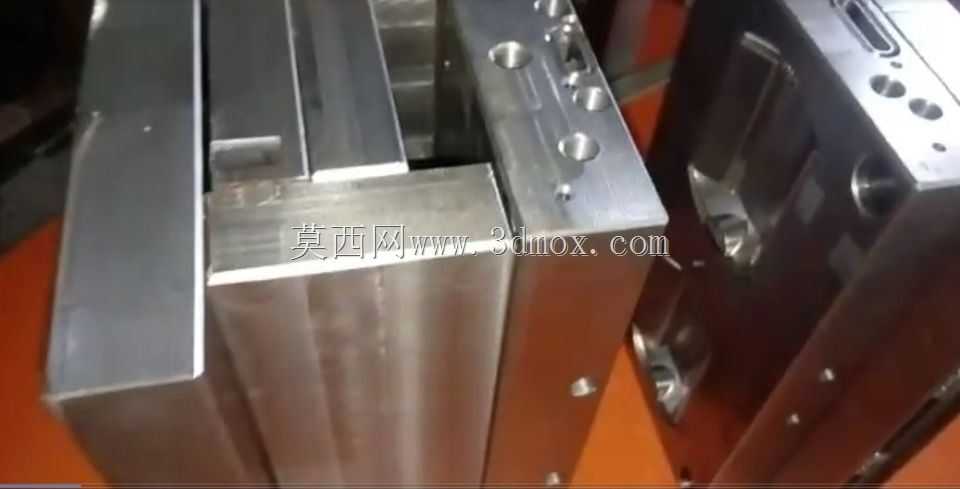

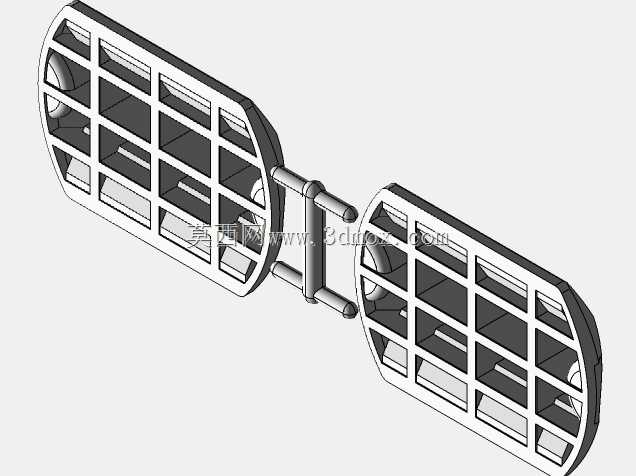

　　这套模具针对反光剂类小型日化包装件的注塑成型需求开发，适配卧式注塑机安装使用，核心成型的塑件为反光剂产品的配套外壳，这类塑件日常多用于道路标识反光涂层、工业设备反光标识配套的盛装容器，需要兼顾外壳的结构强度与内壁光滑度，避免内部盛装的反光剂出现残留挂壁，同时外壳的对接卡扣结构需要保证装配后密封性能达标，防止液态反光剂出现渗漏。从结构设计来看，整套模具采用一模两腔的布局，两个型腔对称分布在主流道两侧，分流道采用圆形截面设计，能最大程度减少熔料流动过程中的压力损失与温度损耗，保证两个型腔的充模速率保持一致，避免两个成型件出现尺寸偏差、飞边或缺胶的缺陷。模具的分型面选择在塑件外形的最大轮廓处，开模时塑件会随动模部分移动，

　　通过顶杆机构完成平稳脱模，不会在塑件外观面留下明显的顶出痕迹，保证塑件外表面的光洁度满足后续印刷标识的工艺要求。在安装边界方面，这套模架的长宽尺寸适配常规120吨级卧式注塑机的拉杆间距，定位圈尺寸匹配注塑机的射嘴定位孔标准，浇口套的球面半径与射嘴头部尺寸适配，避免注胶过程中出现溢料问题；模具的顶出行程预留了足够余量，保证塑件能完全脱离型芯，不会出现顶出不足导致的塑件粘模问题。冷却回路采用直通式水路布局，分别在定模型腔板与动模型芯板内布置循环水道，水道距离型腔壁的距离保持均匀，能保证成型过程中模温均匀分布，减少塑件的冷却变形，缩短成型周期，提升批量生产的效率。设计过程中针对塑件的侧凹结构，采用了简化的侧抽芯结构，

　　抽芯行程刚好满足塑件脱模需求，不会出现抽芯过长导致的模架尺寸冗余，同时抽芯机构的锁紧面设计了足够的贴合角度，避免注塑过程中受熔料压力作用出现侧抽芯后退，导致塑件产生飞边。导向机构采用导柱导套配合结构，导柱布置在模架的四个角位，合模过程中能保证动定模的精准对中，避免型腔错位导致的塑件壁厚不均问题，导套内部预留了存油槽，能减少长期开合模过程中的导向件磨损，延长模具的整体使用寿命。排气结构开设在分型面的熔料末端位置，排气槽深度控制在合理范围，既能保证充模过程中型腔内的空气顺利排出，避免塑件出现烧焦、气泡缺陷，又不会导致熔料溢出形成飞边。针对反光剂外壳的装配需求，型芯部分的卡扣成型尺寸做了合理的脱模斜度设计，既保证卡扣的装配尺寸精度，又能避免脱模过程中卡扣出现拉伤断裂。整套模具的所有标准件都选用通用规格，后续生产过程中如果出现零件磨损，可以快速更换备件，减少停机维护的时间成本。
