自行车车轮注塑成型模具结构设计

　　这套模具面向民用自行车塑料轮辋的批量注塑成型工序设计，适配常规通勤款自行车的一体式塑料车轮生产场景，在两轮代步车零部件加工领域，这类模具直接决定轮辋的成型精度、生产节拍与成品力学性能，是塑料车轮量产环节的核心工装。从实际生产用途来看，该模具安装在对应吨位的卧式注塑机上，完成熔融塑料的注射、保压、冷却、开模顶出全流程，最终产出尺寸合格、轮廓完整的自行车轮辋半成品，后续仅需做简单飞边修整即可进入轮组装配环节，适配中小批量零部件加工厂的轮体生产需求。

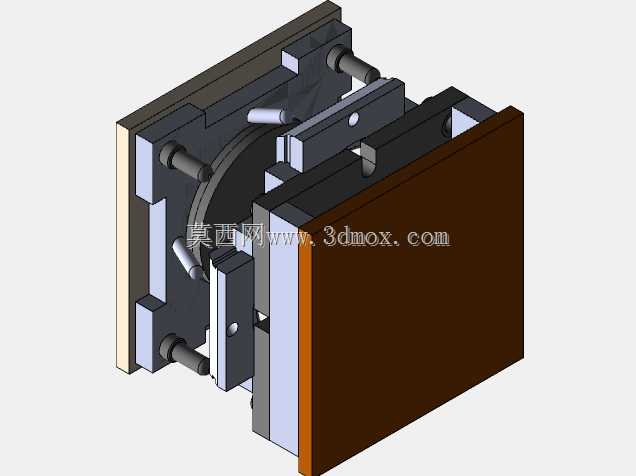

　　设计阶段首先围绕轮辋的环形薄壁结构特性做分型面规划，将主分型面设置在轮辋轴向的最大轮廓处，避免成型后出现倒扣粘模问题，同时保证轮辋两侧的辐条安装位、轮缘卡槽结构能完整成型，不会出现缺料、飞边过厚的缺陷。模架采用标准两板模结构，整体为方正的块式装配结构，外部模板采用调质钢材加工，保证长期反复开合模的结构刚性，不会因长期受注射压力出现模板变形，导致轮辋同轴度超差。

　　模具内部的成型型腔严格匹配自行车轮辋的外形轮廓，型腔表面做抛光处理，降低塑料熔体充模时的流动阻力，同时保证成型后轮辋表面光滑无明显流痕。浇注系统采用侧浇口进料，浇口位置设置在轮辋的轮缘非外观面处，注射完成后去除浇口不会影响轮辋的外观质量，同时能保证熔体在型腔内均匀填充，避免轮辋环形结构出现熔接痕集中在受力位置的问题。冷却回路采用环绕式水路布置，沿着型腔的环形轮廓排布，保证轮辋各部位冷却速率均匀，减少成型后的收缩变形，控制轮辋的圆度误差在装配允许范围内，避免后续装配车轮时出现转动偏摆的问题。

　　导向定位结构采用多组导柱导套配合，分布在模架的四个角位，开合模过程中保证动定模的对中精度，避免出现型腔错位导致轮辋壁厚不均的问题。顶出机构采用多顶杆均匀排布的结构，顶出位置对应轮辋的刚性加强筋位置，顶出过程中受力均匀，不会顶穿薄壁的轮辋结构，也不会在轮辋表面留下明显的顶出痕迹。侧向的抽芯结构对应轮辋上的侧凹安装位，开模过程中先完成侧向抽芯动作，再进行整体顶出，避免硬顶导致轮辋结构断裂。

　　从安装边界来看，模具整体的长宽尺寸适配常规200吨级卧式注塑机的拉杆间距，安装时通过模架上的压板槽固定在注塑机的动定模安装板上，模具总厚度在注塑机的允许模厚范围内，开模行程满足顶出轮辋所需的取件空间，不需要额外改装注塑机即可直接上机使用。日常生产过程中，只需要定期检查导柱导套的润滑情况、冷却水路的通畅性以及成型型腔的表面磨损情况，即可保证长期稳定生产，维护难度较低，适配中小零部件加工厂的设备运维能力。

　　在实际生产验证中，这套模具的成型周期控制在合理区间，单模成型的轮辋尺寸一致性好，轮缘的卡槽尺寸精度满足轮胎装配要求，辐条安装位的孔位同轴度符合装配公差，不需要额外做二次机加工即可直接进入装配工序，有效降低了自行车轮组的生产加工成本。模具的易损件均采用标准件设计，出现磨损时可以快速更换，减少停机维护时间，适配批量生产的连续性要求。针对塑料轮辋的受力特性，模具成型的加强筋结构分布合理，既保证了轮辋的结构强度，又不会出现局部壁厚过厚导致的缩痕问题，成品轮辋在径向载荷测试中能满足自行车行业的使用标准，适配日常通勤场景下的车轮受力需求。
