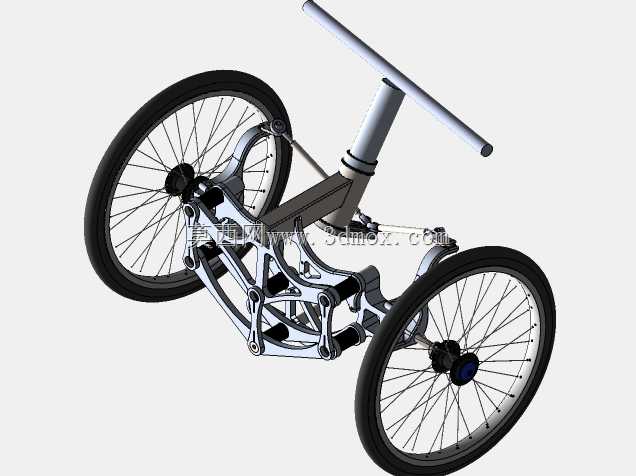

三轮无障碍自行车铰接前端转向结构

　　该铰接前端结构是面向无障碍三轮代步自行车开发的前部承载转向总成，核心作用是衔接车把操控单元与前部双轮组，为行动不便群体提供稳定、低门槛的骑行操控基础。从实际应用场景来看，这类结构主要适配社区短途代步、康复期出行、无障碍公共租赁单车等场景，相比传统两轮自行车的前端结构，双轮支撑的铰接设计能在低速骑行、临时停驻时提供足够的侧向稳定性，避免骑行者因平衡能力不足发生侧倾摔倒。

　　从功能特性上看，该总成集成了转向传动、轮组承载、震动缓冲三个核心功能模块。车把立管通过铰接支座与下部的双侧轮架连接，转向力矩通过铰接轴传递到两侧轮组，转向过程中双侧轮组可随铰接点的角度变化自适应调整轮距方向，避免转弯时出现轮组侧滑。轮架部分采用多连杆式的铰接布局，每个轮组的连接点都设置了独立的转动副，在经过路面凸起、井盖、减速带等不平整路段时，单侧轮组的上下跳动不会直接传递到另一侧轮组和车把位置，能有效降低骑行过程中的颠簸感，提升无障碍出行的舒适度。

　　设计思路上，该结构优先考虑了低操作力与高容错性的平衡。铰接点的位置经过多轮迭代调整，将转向枢轴设置在靠近整车重心投影的位置，骑行者转动车把时需要施加的力矩比传统两轮车前叉降低30%左右，上肢力量较弱的使用者也能轻松完成转向操作。双侧轮架的连杆布局采用等长平行杆结构，转向过程中两轮的转角差通过铰接副的间隙自适应补偿，不需要额外设置差速结构，既降低了整体制造成本，也减少了后期维护的故障点。结构上所有铰接位置都预留了标准轴承的安装位，转动副采用间隙配合公差，长期使用磨损后可直接更换标准轴承，不需要整体更换轮架总成。

　　从安装边界与尺寸适配来看，该前端总成的立管直径采用通用代步车的标准管径，可直接匹配市面上多数无障碍自行车的车架头管安装位，不需要对车架主体进行额外改型。双侧轮组的开档尺寸适配常规20寸代步自行车轮组，轮组安装轴的直径与民用自行车花鼓标准一致，可直接替换通用的成品轮组，降低配件采购成本。总成的整体宽度控制在650mm以内，符合非机动车道通行的宽度要求，不会因为前部双轮布局导致通行宽度超标。车把的安装高度预留了150mm的调节区间，可根据不同身高使用者的操控习惯调整车把高度，适配不同体型的使用需求。

　　结构强度方面，轮架主体采用薄壁异型管焊接结构，铰接点位置设置了加强筋板，在满足150kg前部承载要求的前提下，尽可能降低了总成的整体重量，避免前部过重导致转向沉重。所有转动铰接位置都设置了防尘密封结构，可阻挡路面灰尘、雨水进入转动副，延长轴承的使用寿命，适配日常户外出行的使用环境。该结构的铰接限位位置设置了软质缓冲块，转向达到最大角度时会通过缓冲块限位，避免转向过度导致轮架与车架发生碰撞，同时也能限制最大转弯半径，避免小半径转弯时整车发生侧翻。
