NX加工验证用带型腔结构测试块

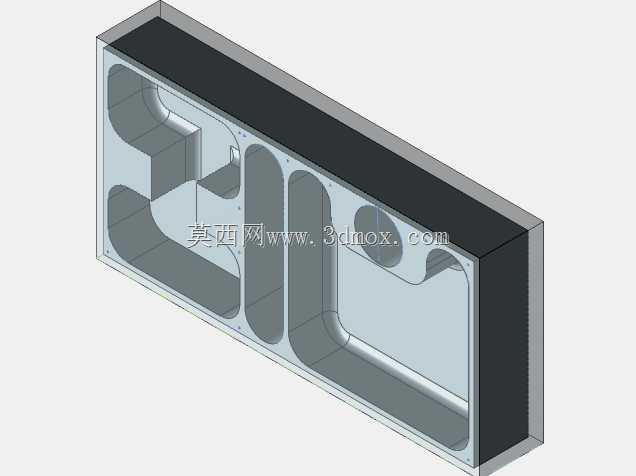

　　在数控加工编程的日常工作中，CAM软件生成的刀路是否存在过切、撞刀、进给异常、残留余量不均等问题，往往需要先通过标准测试块完成全流程验证，才能将程序导入实际机床开展正式加工，避免直接加工正式工件造成毛坯报废、刀具损耗甚至设备精度损伤。这款测试块正是针对NX软件CAM模块的全流程验证需求设计，整体采用长方体基体结构，内部集成了多种数控加工中常见的典型特征，能够覆盖绝大多数三轴铣削加工的工艺验证场景。从结构设计来看，测试块的外轮廓为规整矩形，可直接通过平口钳装夹在机床工作台面，无需设计额外的装夹工艺凸台，装夹时只需找正侧边基准面即可完成坐标系设定，大幅降低测试前的准备工时。内部型腔区域整合了不同曲率的圆弧过渡面、垂直侧壁、平面台阶、

　　窄槽、圆角沉台等多种典型加工特征，不同特征的深度、过渡圆角半径均做了差异化设计，能够同时验证粗加工的分层铣削参数、半精加工的余量均匀性控制、精加工的曲面贴合精度，以及清根工序的刀路衔接合理性。在实际应用场景中，这类测试块可用于新入职编程人员的CAM操作能力考核，通过让编程人员针对该测试块完成从毛坯设定、刀具选择、参数配置到后处理输出的全流程操作，快速判断其对NX加工模块的掌握程度；也可用于新刀具的切削性能验证，在相同的主轴转速、进给速度、切削深度参数下，通过加工该测试块的不同特征，观察刀具的排屑效果、磨损情况以及加工后的表面质量，匹配出对应刀具最优的切削参数；还可用于机床精度的定期校验，定期加工该标准测试块，

　　通过三坐标测量各特征的尺寸精度、形位公差，判断机床的主轴跳动、轴系定位精度是否出现偏移，及时开展设备精度校准。设计过程中特意规避了过于复杂的五轴联动特征，所有型腔特征均可通过三轴立式加工中心完成加工，适配绝大多数工厂的常规加工设备条件，同时各特征之间预留了足够的走刀空间，避免验证过程中出现刀具与非加工区域的干涉问题。测试块的壁厚设计均匀，既保证了装夹和加工过程中不会因切削力产生变形，又不会因为整体重量过大导致搬运、装夹不便，外轮廓的直角边可作为加工坐标系的对刀基准，无需额外设计基准孔或基准凸台，降低对刀操作的复杂度。型腔内部的不同圆弧过渡面分别对应不同的刀具半径适配场景，既有大半径圆弧可用于大直径平底刀的开粗验证，

　　也有小半径内圆角可用于小直径球头刀的清根验证，窄槽结构的宽度尺寸经过精准计算，可验证不同直径刀具的侧刃切削性能，平面台阶区域可验证面铣刀的平面加工精度与接刀痕控制效果。在开展CAM流程测试时，编程人员可针对该测试块模拟从毛坯开粗到最终精加工的完整工序链，检查刀路是否存在抬刀过多、切削负载突变、进退刀路径不合理等问题，也可通过软件的实体切削仿真功能，观察加工完成后的模型与设计模型的偏差，验证刀路计算的准确性，避免实际加工中出现质量问题。相较于随意选取的不规则工件作为测试载体，这款标准化的测试块特征覆盖全面、装夹便捷，能够帮助编程人员快速定位CAM编程过程中的参数问题，缩短新程序、新刀具、新设备的调试周期，降低生产环节的试错成本。
