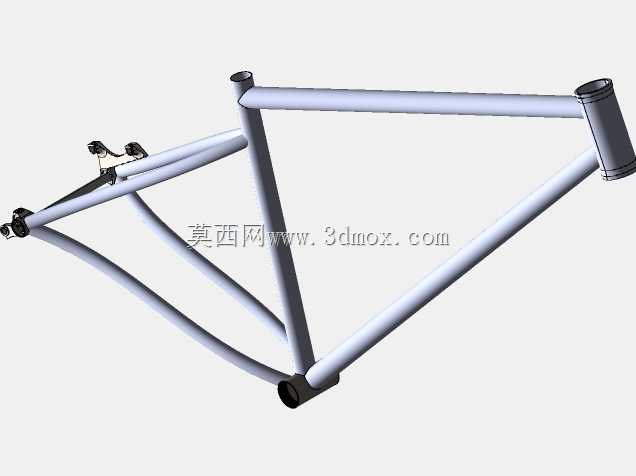

150毫米行程越野自行车车架结构设计

　　这款150毫米行程规格的越野自行车车架，是面向高强度林道、越野穿越骑行场景开发的核心承载结构，作为整车的安装基体，所有行走、传动、制动、操控组件都需要依托该车架完成装配定位，其结构强度、几何设定直接决定了整车的骑行操控表现与复杂路况耐受能力。从实际使用场景来看，150毫米的前叉行程设定，对应中高强度的越野骑行需求，能够覆盖林道穿越、中度山地越野、非铺装路面长途骑行等多种使用场景，既可以满足业余骑行爱好者的户外越野需求，也能适配入门级山地越野赛事的使用要求。在结构设计思路上，这款车架采用经典的硬尾钻石型管材布局，上管、下管、座管、后下叉、后上叉通过焊接工艺形成稳定的三角承载结构，这种经过长期市场验证的结构形式，

　　能够在控制整体重量的前提下，最大化提升车架的扭转刚度与冲击承载能力，避免越野骑行过程中车架出现过量形变影响操控精度。管材选型上采用变径圆形管材设计，头管位置做了加厚补强处理，因为头管是前叉、把组组件的安装基座，越野过程中前轮受到的地面冲击会直接传递到头管位置，加厚的管壁与补强结构能够避免头管位置在长期冲击下出现焊缝开裂、管材变形的问题。下管作为车架上最长的主承载管材，采用了相对更大的管径设计，能够在踩踏发力、前轮冲击时提供足够的纵向刚度，减少动力传导过程中的结构泄力，同时下管的走线预留结构可以兼容变速、制动线管的内走或外走安装需求，适配不同规格的组件选型。座管位置的口径设定符合通用山地车的安装标准，能够兼容常规规格的座管与座垫组件，

　　后下叉的开档尺寸匹配主流的山地车轮组安装规格，既可以适配快拆结构的轮组，也能兼容桶轴轮组的安装需求，提升组件适配的灵活性。后上叉与后下叉的连接位置做了平滑的过渡处理，能够在保证结构强度的同时，过滤一部分路面传递到座垫位置的微小震动，提升长时间骑行的舒适度。从安装边界尺寸来看，头管的上下碗组安装位符合标准山地车的碗组规格，不需要额外定制配件就可以完成前叉与碗组的装配，五通位置的螺纹规格匹配通用的山地车中轴组件，能够适配不同长度的曲柄与牙盘配置，满足不同骑行者的传动比设定需求。车架的整体几何设定兼顾了爬坡时的踩踏效率与下坡时的操控稳定性，头管角度经过针对性调校，在150毫米前叉安装完成后，能够获得合适的拖曳距，

　　保证高速越野过程中前轮的行驶稳定性，避免出现车头过于灵活导致的操控失控问题。轴距设定在合理范围内，既不会因为轴距过长影响狭窄林道的转向灵活性，也不会因为轴距过短导致高速下坡时的稳定性不足。在实际装配过程中，这款车架的各个安装位都预留了足够的装配间隙，能够兼容不同宽度的越野轮胎，避免轮胎与车架、前叉之间出现摩擦干涉的问题，碟刹安装座采用标准的安装孔位，能够适配主流规格的山地车碟刹卡钳，不需要额外制作转接座就可以完成制动系统的装配。对于结构设计从业者来说，这款车架的建模过程完整还原了管材切割、相贯线处理、焊接预留、安装位定位的全流程细节，能够作为硬尾越野自行车车架设计的参考案例，帮助设计人员理解越野自行车车架的载荷传递路径、几何设定逻辑与组件适配边界，在进行同类型产品开发时，可以参考其管材布局与补强位置的设计思路，结合具体的使用场景调整管材壁厚、几何角度与安装位尺寸，在重量、强度、操控性三者之间找到最优的平衡。
