双涡轮增压V型六缸汽车动力装置结构

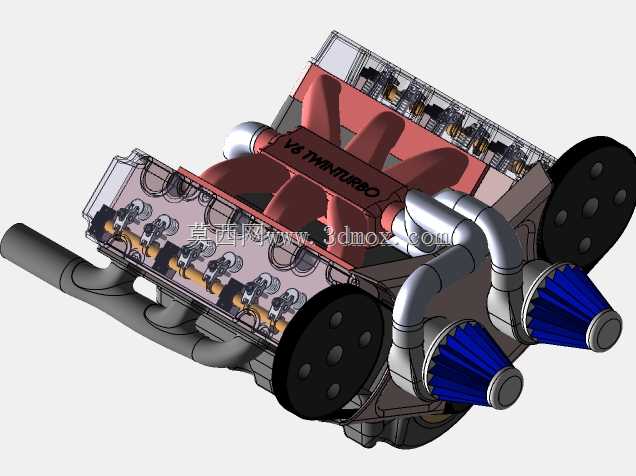

　　这款V型六缸动力装置的三维结构，完整还原了量产机型的核心布局逻辑，在乘用车高性能动力、轻型商用车辆动力配套、改装车动力升级、教学实训拆解演示等场景中，都能作为核心结构参考使用。从实际用途来看，这类V6布局的内燃机相比直列六缸机型拥有更短的整机长度，能够适配前置后驱、前置四驱等多种车型的机舱布局，双涡轮增压的配置可以在较低转速区间建立足够的增压压力，兼顾低转速扭矩输出与高转速功率储备，覆盖日常通勤、高速巡航、激烈驾驶等全工况的动力需求。

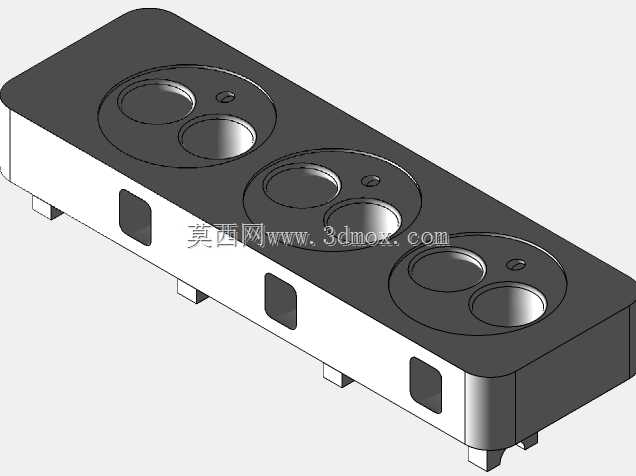

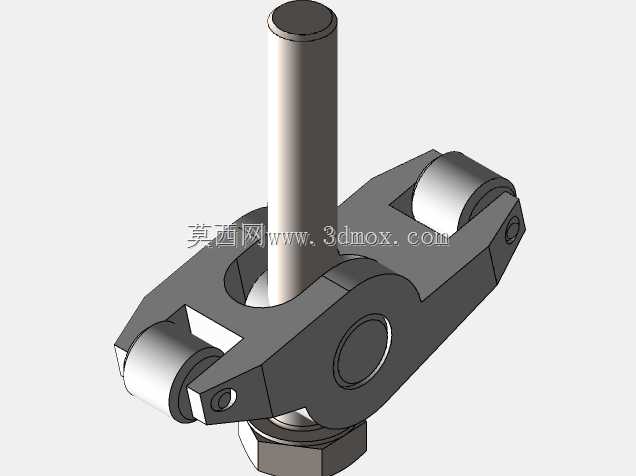

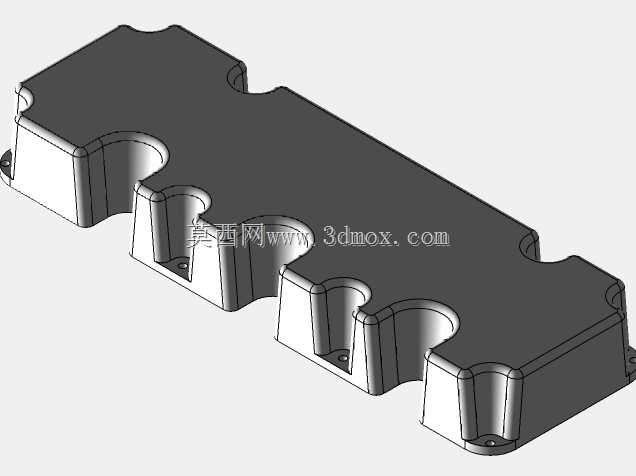

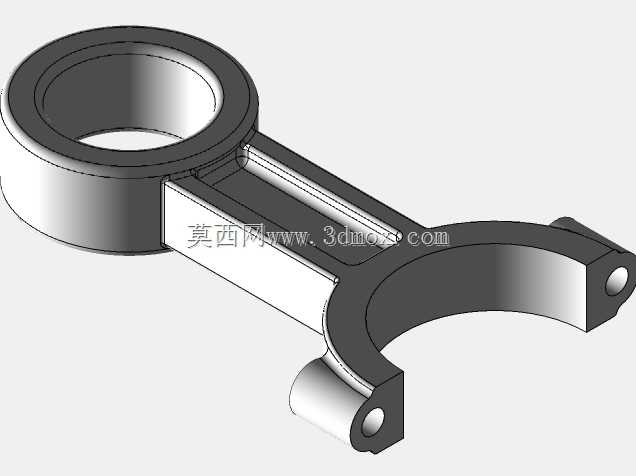

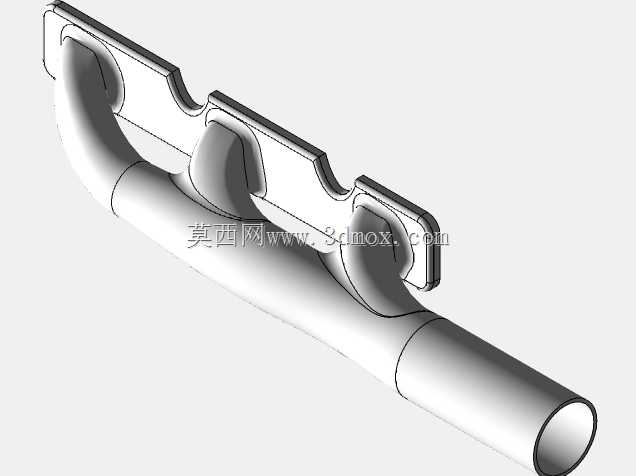

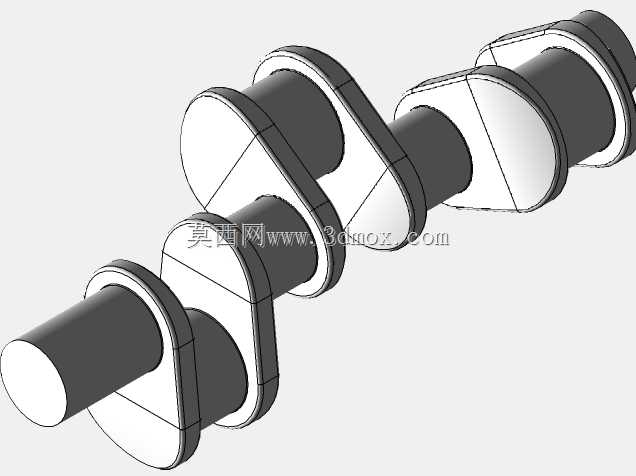

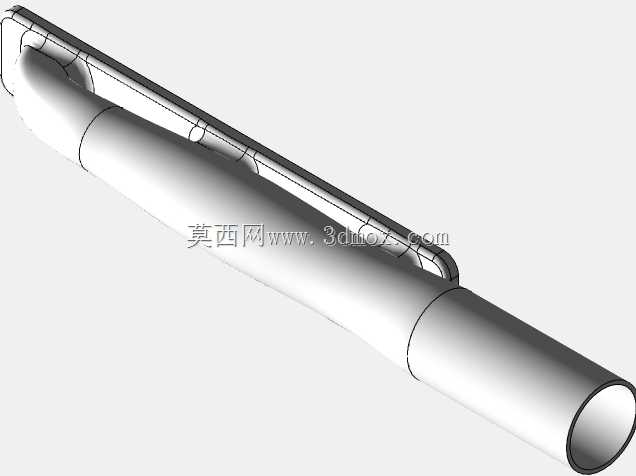

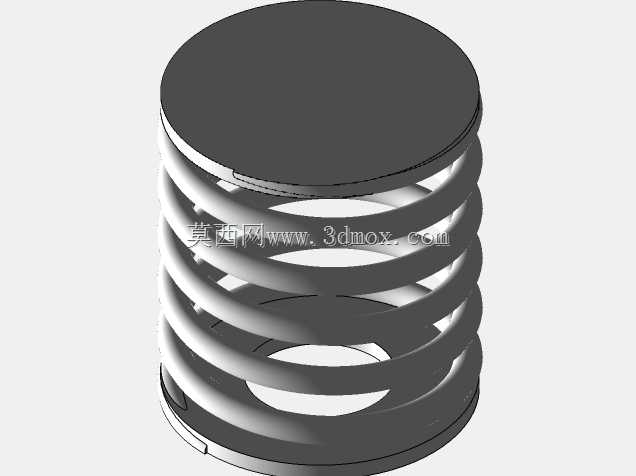

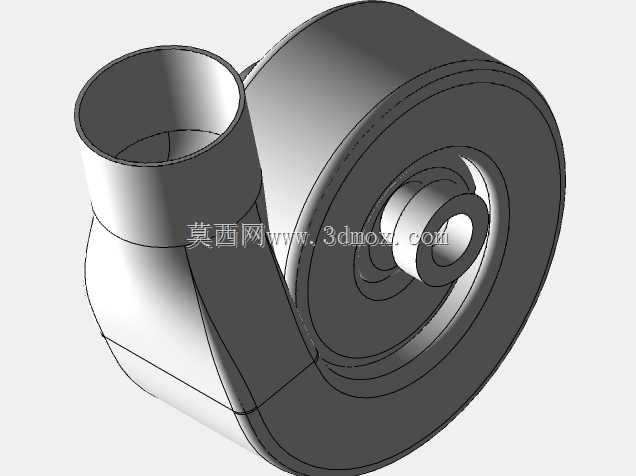

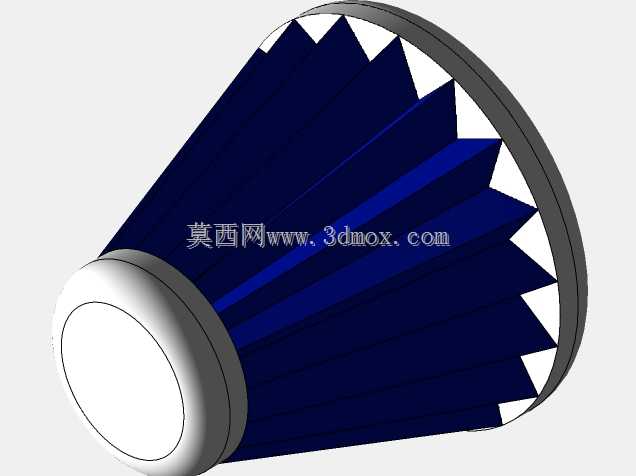

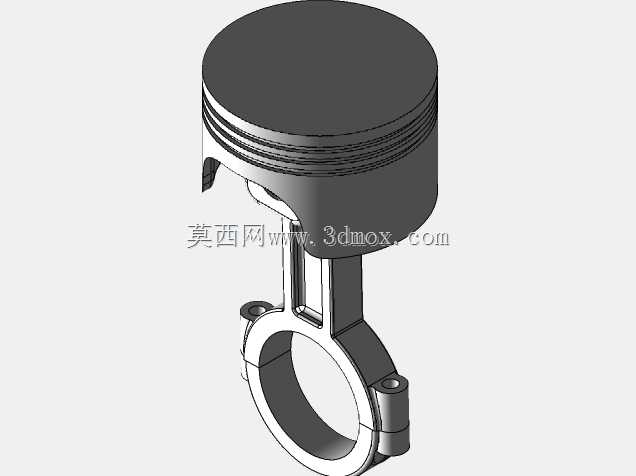

　　从功能特性上看，模型完整呈现了两侧气缸盖的进排气门布置、缸体内部的曲轴连杆机构匹配关系、双侧涡轮增压器的安装位置、蓝色锥形高流量空气滤芯的进气路径、排气歧管到涡轮壳的连接走向，同时还原了正时端带轮、点火线圈、气门室盖等外围附件的装配关系。V型夹角的设计让整机重心更低，双侧对称的进排气布局能够平衡两侧气缸的进排气效率，减少泵气损失，双涡轮分别对应一侧三个气缸的排气驱动，相比单涡轮布局能够有效降低涡轮迟滞，提升动力响应速度。外露的部分结构可以清晰观察到气门弹簧、凸轮轴的布置位置，能够直观呈现四冲程内燃机的配气机构工作逻辑。

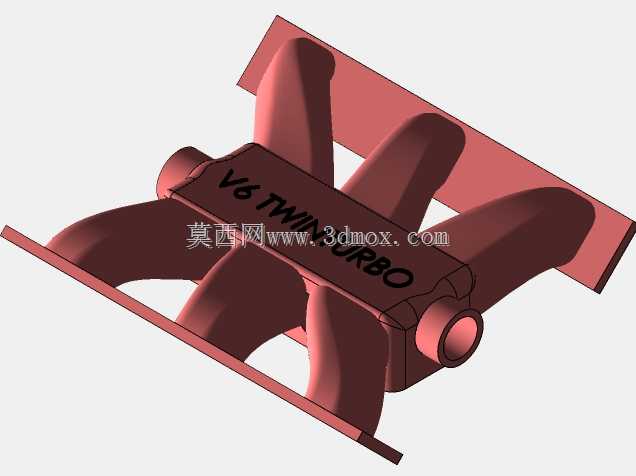

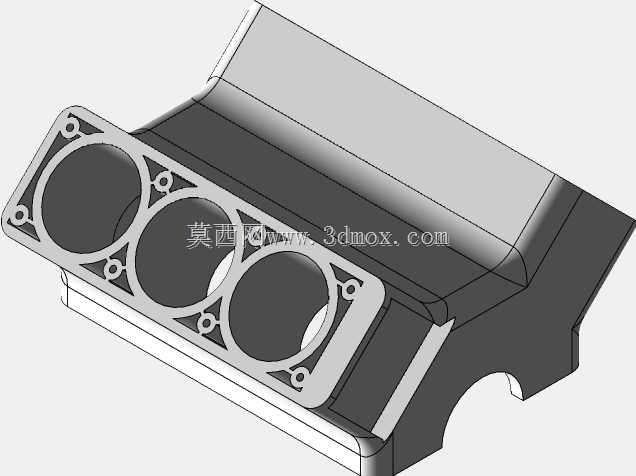

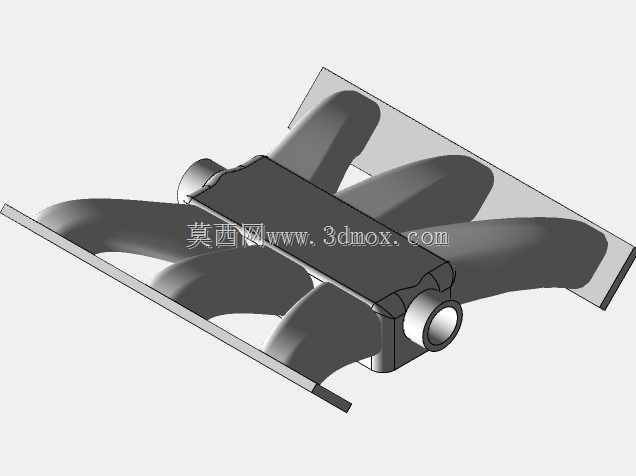

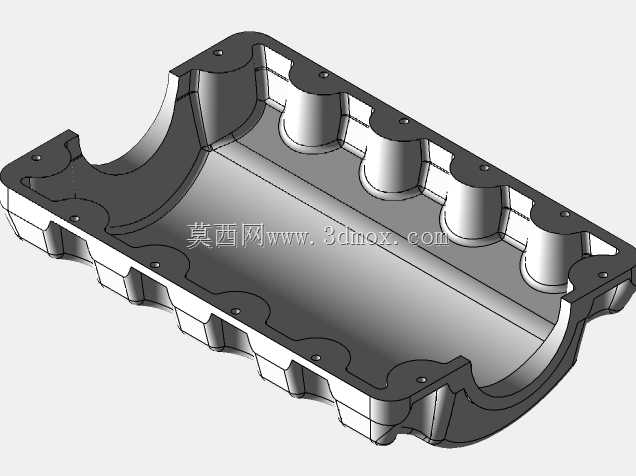

　　设计思路上，这款结构优先考虑了动力输出的平顺性，六缸机型本身的点火间隔能够抵消大部分往复运动产生的二阶振动，V型布局让曲轴的平衡块设计更紧凑，不需要额外加装大尺寸平衡轴就能达到不错的NVH表现。进气管路的走向做了平滑过渡设计，减少进气阻力，空气滤芯采用锥形外露设计，在保证过滤面积的同时降低进气紊流，涡轮的安装位置尽可能靠近排气歧管出口，缩短排气路径，减少排气热量损失，让涡轮能够更快达到工作转速。缸体采用整体式结构设计，兼顾刚性与轻量化需求，两侧气缸盖采用对称式设计，减少零部件的开发品类，降低生产与维护成本。

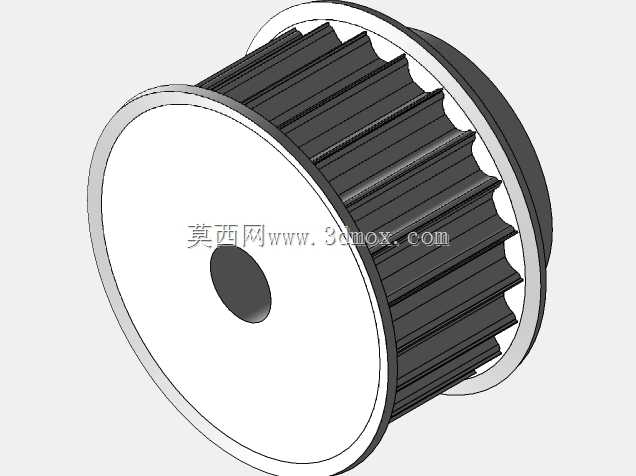

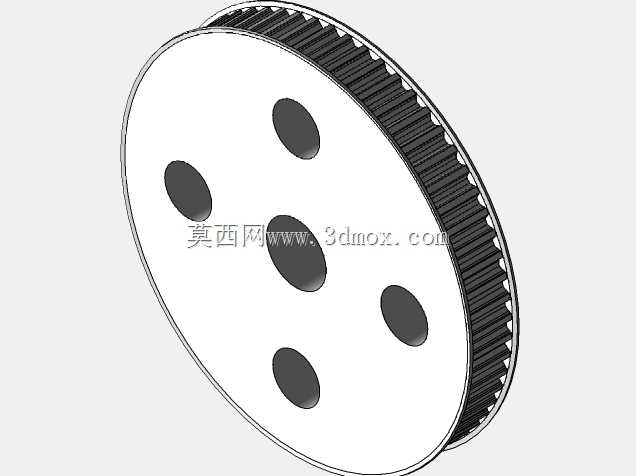

　　从安装边界与外形尺寸来看，这类V6双涡轮机型的整机长度通常控制在550mm以内，宽度在650mm左右，高度根据进气歧管的布置形式不同通常在700mm上下，安装时需要预留涡轮散热的周边间隙，尤其是涡轮壳与周边机舱隔热件的距离需要保持在25mm以上，避免高温烘烤周边线束与橡胶管路。发动机的悬置安装点通常布置在缸体两侧的凸台位置，与整车副车架的安装点位匹配，进排气接口、冷却系统管路接口、机油加注口、机油尺位置都在模型上有明确的位置呈现，能够为整车机舱布置、改装件开发、维修实训提供直观的结构参考。模型中呈现的皮带轮系布置在发动机前端，能够同时驱动水泵、发电机、空调压缩机等附件，轮系的张紧轮位置也做了还原，能够清晰呈现附件传动的路径关系。
