带螺旋波纹结构的柔性管路三维设计

项目分类:通用五金配件 发布时间:2022-03-03 ID:574384
  • 带螺旋波纹结构的柔性管路三维设计
  • 带螺旋波纹结构的柔性管路三维设计
  • 带螺旋波纹结构的柔性管路三维设计

  在工业传感配套管路、小口径流体输送以及设备走线防护场景中,这类带连续螺旋波纹结构的柔性管路是应用频次极高的配套部件,不同于硬管的刚性连接局限,它可以在有限安装空间内完成多角度弯折适配,抵消设备运行中产生的小幅振动位移,避免连接部位出现应力集中断裂的问题。从实际工程应用来看,这类管件常配套在传感检测单元的气路连接、小型设备的冷却介质输送、线缆外层防护等位置,比如在工业自动化产线的压力传感采样端,设备运行时会伴随持续的小幅振动,硬管连接长时间使用后容易在焊口或接头位置出现疲劳开裂,而这种带螺旋波纹的柔性管可以通过自身的形变吸收振动能量,保证连接部位的密封可靠性,同时也能抵消安装时的位置公差,降低装配对位的精度要求,提升现场装配的效率。

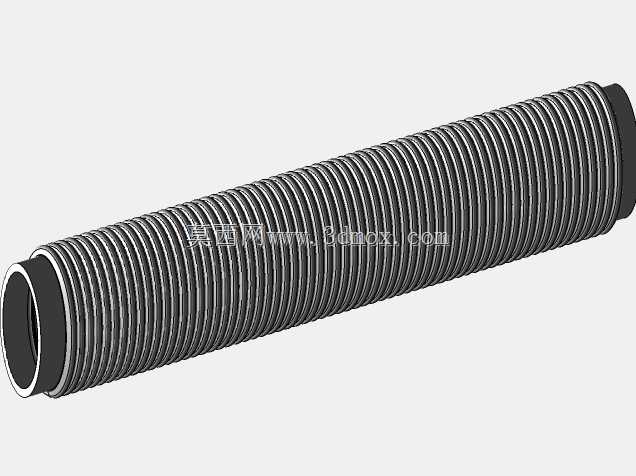

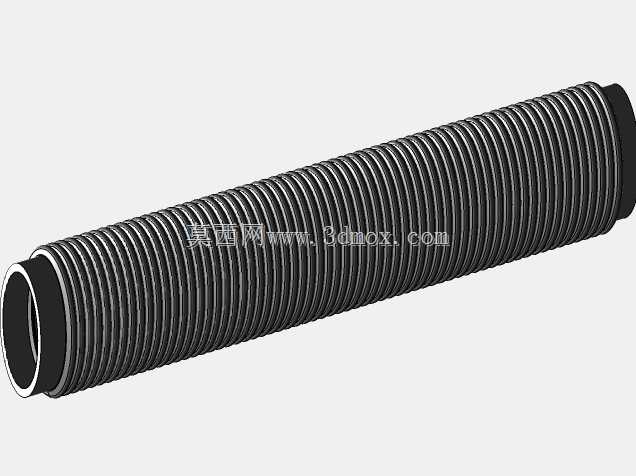

  从结构设计思路来看,这款柔性管的主体采用连续等距的螺旋波纹结构,每一圈波纹的凸起高度、圆弧过渡半径都保持一致,这种设计可以保证管路在任意径向方向弯折时,各个位置的形变受力均匀,不会出现局部折瘪导致通径缩小的问题。管路两端做了加厚的平直连接端,没有延续波纹结构,这部分是用来配套快插接头、卡套接头或者抱箍固定的,平直段的外径公差控制在常规管路连接的标准公差范围内,不需要额外加工转接件就可以和标准接头直接适配,减少现场安装的加工工序。波纹段的壁厚设计经过受力校核,在保证可弯折柔性的同时,不会因为管壁过薄导致承压能力不足,常规工况下可以满足低压气路、冷却液输送的压力要求,也能满足线缆防护的抗挤压、抗磨损要求。

  从安装边界来看,这款柔性管的整体通径保持一致,波纹段的最大外径比两端平直连接段略大,在做安装空间预留时,需要以波纹段的最大外径作为避让基准,避免周边结构件和波纹凸起部分产生摩擦,长时间摩擦会磨损波纹壁厚,降低管路的使用寿命。管路的最小弯折半径有明确的工程限制,实际安装时不能过度弯折到小于最小弯折半径的程度,否则会导致波纹局部出现塑性变形,无法回弹,甚至出现管壁开裂的问题。两端平直段的插入深度需要匹配对应接头的要求,插入过浅会导致连接不牢出现脱落或者泄漏,插入过深则会顶到接头内部的限位结构,导致管路出现弯折变形。在配套传感单元使用时,这类柔性管的内壁光滑度做了优化处理,不会因为内壁的凹凸结构导致流体采样出现压力波动,影响传感检测的数值准确性,同时管壁材料的兼容性也覆盖了常规的工业用气、冷却水、普通防护场景的使用要求,不会因为和常见介质接触出现过早老化、脆化的问题。

  在三维建模过程中,这类螺旋波纹结构不需要逐圈绘制特征,通过螺旋线引导扫描的方式就可以完成主体结构的建模,两端平直段直接通过拉伸凸台和波纹段做合并处理,连接位置做圆弧过渡,避免应力集中的建模缺陷。建模时需要注意波纹的螺距、凸起高度和实际工程参数保持一致,否则后续生成的工程图或者导出的装配模型会出现安装干涉的问题,尤其是两端平直段的外径、长度尺寸,需要和常用的标准接头尺寸匹配,保证模型导入装配体后可以直接完成虚拟装配,验证安装空间是否充足。很多工程师在做这类柔性管建模时容易忽略弯折状态下的外形变化,实际上在装配验证时,需要根据实际走线路径调整管路的弯折形态,检查弯折后是否和周边零部件存在干涉,尤其是在紧凑的设备内部空间里,柔性管弯折后的外轮廓尺寸往往比伸直状态下占用更多空间,这部分的验证是结构设计阶段容易遗漏的点。

  从实际使用的反馈来看,这类螺旋波纹柔性管相比光面柔性管的抗弯折疲劳寿命更长,因为螺旋结构的形变是分散在每一圈波纹上的,不会出现光面软管弯折时局部应力集中的问题,在需要反复小幅移动的管路连接场景中,比如设备活动门的走线、移动传感单元的连接管路,这种结构的优势更加明显。同时连续的螺旋结构也让管路具备一定的轴向伸缩能力,可以补偿安装时的轴向长度误差,不需要精确裁切管路长度就能完成装配,降低现场施工的难度。在做选型匹配时,除了通径、压力等级的参数匹配,还要关注管路的材质是否适配使用场景的介质、温度要求,比如在有油污的场景中需要选用耐油材质,在高温环境附近使用需要选用耐温材质,而三维模型的结构尺寸是所有选型适配的基础,准确的模型可以帮助工程师在设计阶段就完成空间校验、接头匹配,减少后期现场安装时出现的适配问题。
