沃尔沃B230发动机霍尔传感器适配安装支架

　　在民用改装车与老款沃尔沃车型的动力系统维护、点火升级作业中，霍尔效应式曲轴位置传感器的安装适配一直是不少维修、改装从业者遇到的实操痛点——尤其是针对搭载LH2.4燃油喷射系统的沃尔沃B230系列发动机，换装非原厂规格的霍尔效应曲轴位置传感器时，往往会遇到原厂VR传感器支架安装位不匹配、传感器感应间隙无法精准控制、运行中受发动机振动出现位置偏移的问题，这款适配支架正是针对这一实际工况开发的结构件。从实际装车场景来看，该支架主要服务于B230发动机换装MegaShirt点火系统、替换原厂VR式曲轴位置传感器的作业场景，霍尔效应传感器相比传统磁电式VR传感器，具备低速信号响应快、信号幅值不受转速影响、抗电磁干扰能力更强的优势，

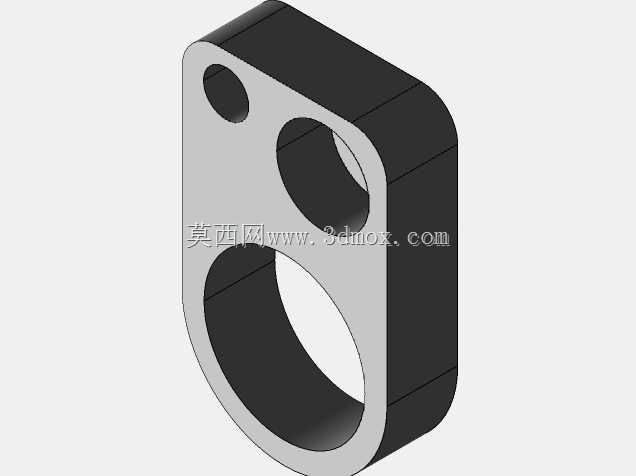

　　但两类传感器的安装固定尺寸、感应端面与信号轮的间隙要求存在明显差异，原厂预留的VR传感器支架无法直接兼容霍尔传感器的安装，强行固定往往会出现信号丢失、点火正时偏差的问题，严重时甚至会导致发动机缺火、动力输出异常。从结构设计逻辑来看，这款支架采用了一体化板式切削结构，整体轮廓为带大圆弧过渡的类矩形块体，没有多余的冗余结构，完全围绕安装边界做功能化设计：支架下部的大尺寸通孔为传感器主体过孔，孔径尺寸匹配常用霍尔效应曲轴位置传感器的主体外径，保证传感器装入后不会出现径向晃动；上部的两个通孔分别承担定位与锁紧功能，其中靠近侧边的小孔对应发动机缸体上原有的传感器支架定位销位，大一号的孔位对应原厂支架的固定螺栓位，无需在缸体上额外打孔攻丝，

　　完全利用原有安装点位实现固定，最大程度降低改装作业对发动机本体的改动。支架的厚度设计经过实际装车验证，既保证了足够的结构刚性，避免发动机高转速运行时的振动导致支架形变，又能精准控制霍尔传感器感应端面与曲轴信号轮的轴向间隙——霍尔传感器的有效感应间隙通常在0.5-1.5mm区间，支架的安装贴合面到传感器定位台阶的尺寸公差控制在±0.1mm范围内，安装后无需额外增加调整垫片即可保证间隙处于最优区间，大幅降低现场调试的工作量。从安装边界来看，支架的外轮廓完全避让了B230发动机缸体周边的附件、线束走向与管路布局，装入后不会与正时罩盖、曲轴皮带轮、周边燃油管路产生运动干涉，侧边的圆弧过渡处理也避免了应力集中，在发动机长期运行的高低温、

　　振动工况下不会出现开裂问题。实际使用中，这款支架解决了改装作业中传感器安装无可靠固定点的核心问题，相比现场手工打磨、焊接自制支架的方式，该结构的安装一致性更好，传感器定位精度更高，能够保证曲轴位置信号的稳定输出，为点火正时的精准控制提供可靠的硬件基础，尤其适合批量改装作业、维修厂标准化换装使用，不需要针对每台发动机做单独的尺寸适配，大幅提升作业效率。在结构细节上，支架的安装贴合面采用平面度管控，与缸体安装面完全贴合，不会出现安装倾斜导致的传感器感应面偏斜问题，所有孔位的边缘都做了倒角处理，既避免安装时割手，也能引导螺栓、传感器顺利装入，不会出现卡滞。针对发动机舱内的复杂工况，支架的结构没有设计容易积灰、存油的凹槽，日常维护时可以直接擦拭清洁，长期使用也不会因为油污堆积导致传感器安装位堵塞。
