汽车发动机储油部件三维结构设计

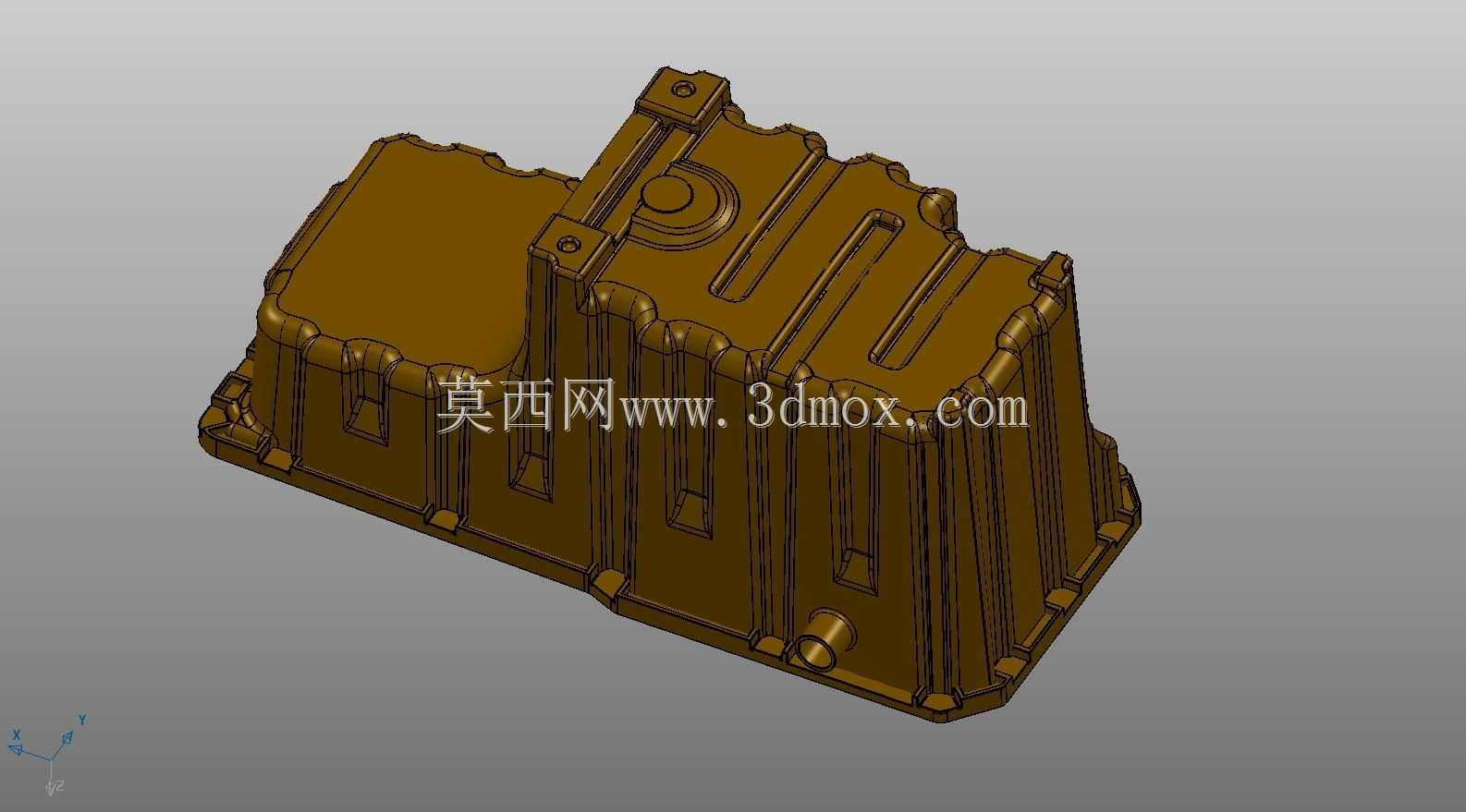

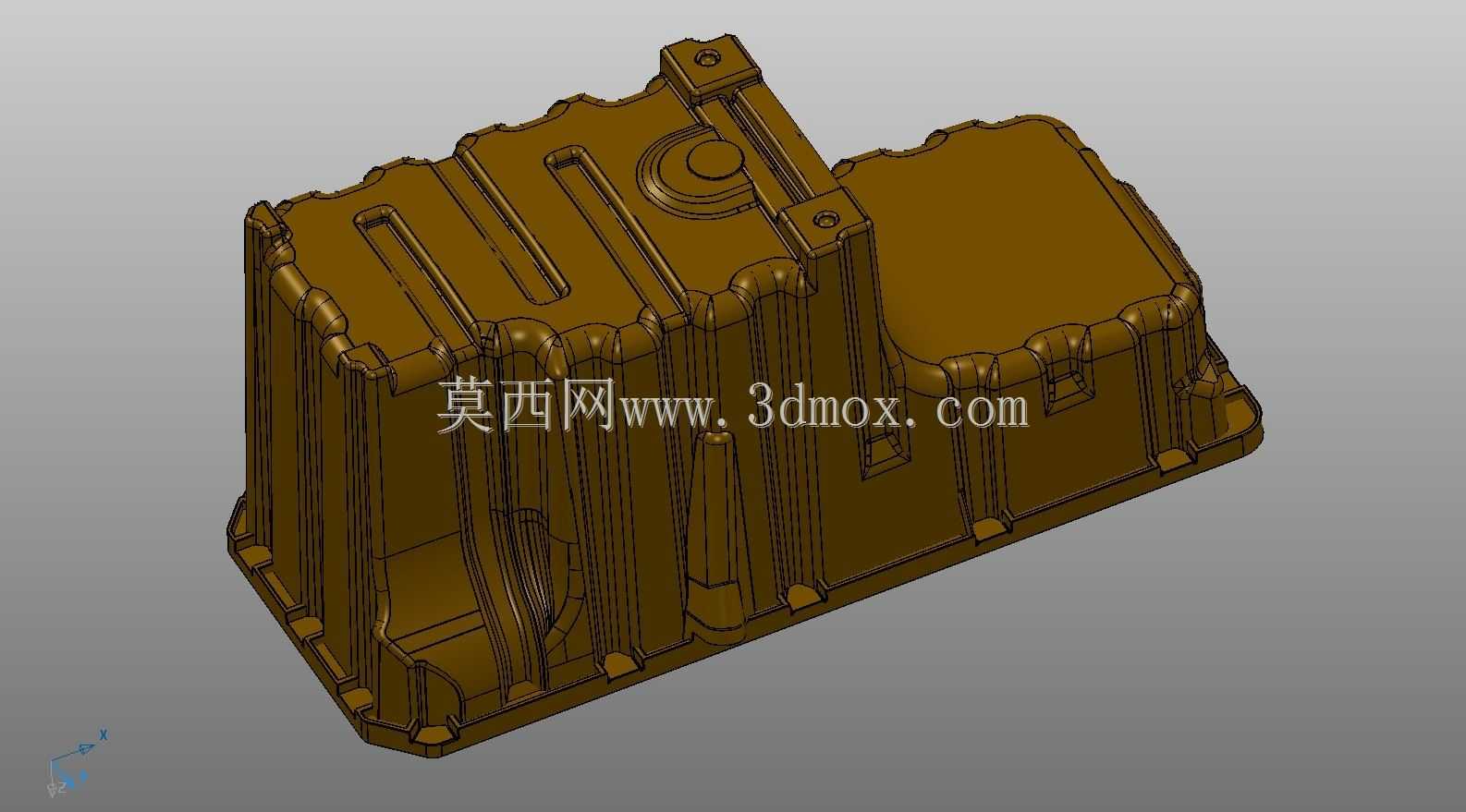

　　这款储油部件主要应用于内燃式动力设备的润滑系统回路，核心作用是存储润滑回路回流的机油，为整套润滑系统提供稳定的储油容积，同时承接机油泵的吸油端供油需求，保证设备在不同倾斜工况下都能有足够的机油供给，避免吸空导致的运动副干磨故障。从结构设计来看，整体采用不规则的腔体式造型，完全匹配动力总成下部的安装空间，避让了曲轴、连杆等运动部件的回转边界，不会在设备运行过程中产生运动干涉。腔体外侧设计有多道纵向与横向交错的加强筋，既提升了薄壁腔体的整体刚性，避免车辆行驶过程中受振动冲击产生开裂变形，也能在一定程度上增加散热面积，帮助机油在存储过程中散出部分工作热量。部件上部的安装凸台预留了螺栓过孔位置，安装时可通过密封垫片与缸体下端面紧密贴合，

　　保证腔体的密封性能，防止机油渗漏。底部的放油螺塞位置设计在腔体最低处，方便保养时彻底排空腔体内的旧机油与沉积杂质。整个腔体的容积经过精确核算，既满足润滑系统总油量的存储要求，又不会因为容积过大导致整机下部的离地间隙过小，适配车辆在复杂路况下的通过性需求。建模过程中严格遵循了安装边界的尺寸约束，所有安装孔位的位置度、结合面的平面度都符合实际装配公差要求，腔体壁厚根据不同位置的受力情况做了差异化设计，受力较大的安装凸台位置做了局部加厚，非受力区域适当减薄以控制部件整体重量，兼顾了结构强度与轻量化的设计需求。部件侧面预留了机油液位传感器的安装接口，可实时监测腔体内的机油存量，提醒运维人员及时补充机油，避免缺油运行造成的设备损坏。
