微型热敏打印模组紧凑外壳结构

　　这套结构对应的是小型热敏打印核心模组的整机封装方案，常见于嵌入式终端、自助设备、手持仪表和教学开发板配套外设中。它不是面向办公桌面的大型打印机，而是把走纸通道、热敏头安装位、纸卷容纳空间、控制板避让区和外壳防护集中在一个很小的箱体内，适合在空间受限的设备里完成小票、标签、参数记录或调试信息输出。

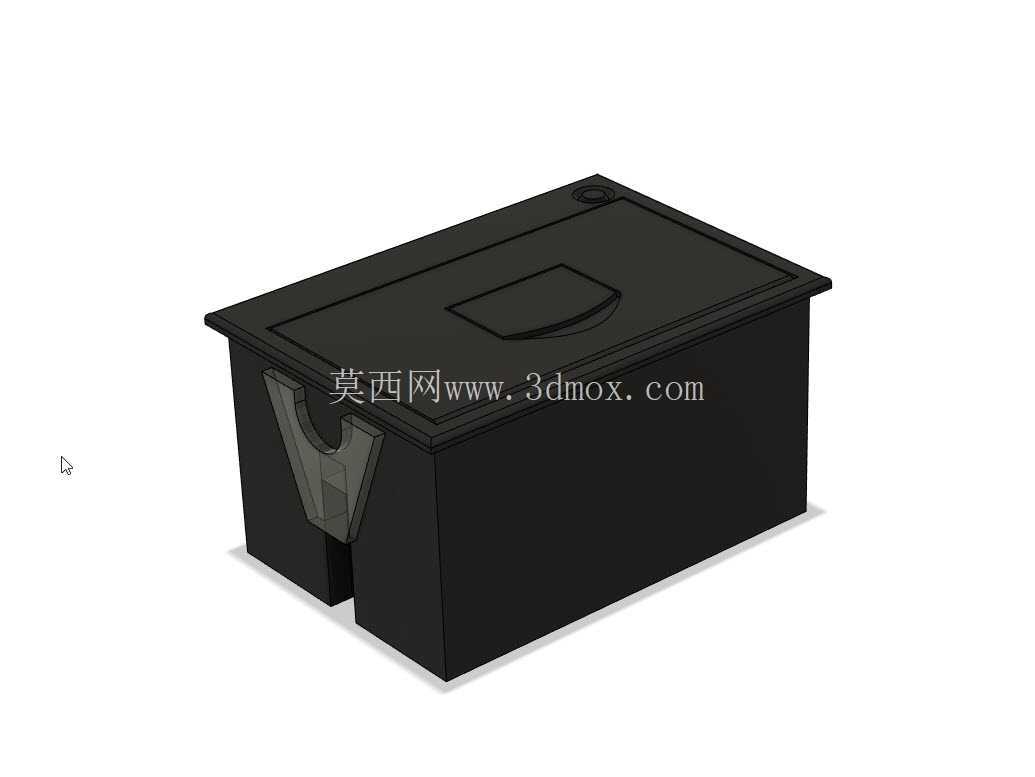

　　从实际布置看，模型主体采用近似长方体的封闭盒体，顶部预留纸仓盖区域，盖体上设置内凹式抠手位，方便维护时开启并更换纸卷。出纸口位于前侧下部，纸张从机芯热敏头与胶辊之间送出后，经前端开口导出。前部可见的斜向导向件承担纸路约束作用，使纸卷展开后能够以稳定角度进入打印位置，减少卡纸、偏斜和起皱。该部位在装配时需要与胶辊轴线、热敏头压紧方向保持一致，否则会出现局部压力不均、打印淡线或走纸阻力增大的问题。

　　设计思路上，这类微型打印模组优先处理的是紧凑空间内的功能堆叠。纸卷直径、机芯宽度、控制板高度和接口出线位置共同决定外壳边界。盒体不能只按外观包裹，而要在内部留出纸卷膨胀余量、纸张卷曲回弹空间以及热敏头排线折弯半径。顶部盖板与底壳之间通常需要设置卡扣或螺钉柱，模型中顶面、侧壁和边角的加厚区域可对应加强筋、连接柱或定位结构。对于工程建模而言，这些位置不能简单做成等厚薄壳，因为开盖、装纸和运输振动都会在边角与铰接附近产生反复载荷。

　　安装边界方面，该类模组多以底部平面或侧耳固定在主机机架内，外围需要预留纸仓开盖弧线、前方出纸空间以及后侧接线空间。若设备面板只露出出纸口，则外壳与面板之间要考虑防呆导向和挡光边；若作为独立开发模块使用，则底部应保留平整支撑面，避免纸卷转动时机芯晃动。热敏打印本身不需要墨带，但对压纸力和走纸同轴度敏感，因此胶辊支座、机芯定位槽和壳体限位面应尽量做成一体或通过可靠紧固件连接，减少长期使用后的累积公差。

　　在行业应用中，这种小型打印机构可放入收银终端、排队叫号机、检测仪器、工业控制柜和物联网网关中。设备运行时，主控板通过串行接口发送文本或位图数据，模组驱动热敏头逐行加热，在热敏纸上形成字符与条码。结构设计需要兼顾换纸效率和误操作防护：纸仓盖要容易打开，但闭合后必须保证热敏头与胶辊平行；出纸口要能引导纸张离开，又不能让异物直接接触机芯；外壳顶面可承受轻度按压，但不能压到纸卷造成堵转。

　　建模时应重点核对机芯与外壳的配合关系，而不是只还原外部黑色盒体。热敏头安装面、胶辊中心高、纸卷最大外径、走纸切线方向和电路板接插件位置，是决定模型能否用于装配评审的关键。侧壁靠近出纸口处可设置撕纸刃或锯齿边的安装位，若采用手动撕纸，刃口与出纸口距离不能过大，否则纸张会弯曲回弹；若配备自动切刀，则需要额外预留切刀马达和刀架行程。整体来看，该结构体现的是小型嵌入式打印设备的典型布局：以最小体积容纳纸卷和机芯，以封闭壳体保护电子部件，以明确的纸路和定位特征保证打印稳定性。
