内倾清洁窗用替换式窗销结构设计

　　日常运维中内倾式清洁窗的金属窗销属于高频损耗件，这类窗销承担窗扇内倾定位、锁止限位的核心作用，长期受窗扇开合交变载荷、环境温湿度变化带来的应力影响，原装金属件往往在应力集中的开孔位置、尖端过渡位置出现脆性断裂，一旦断裂就会导致窗扇无法保持内倾清洁姿态，甚至存在窗扇意外脱落的安全隐患，传统运维中只能等待原厂配件更换，不仅周期长，适配性也常因窗户生产批次差异出现匹配偏差。

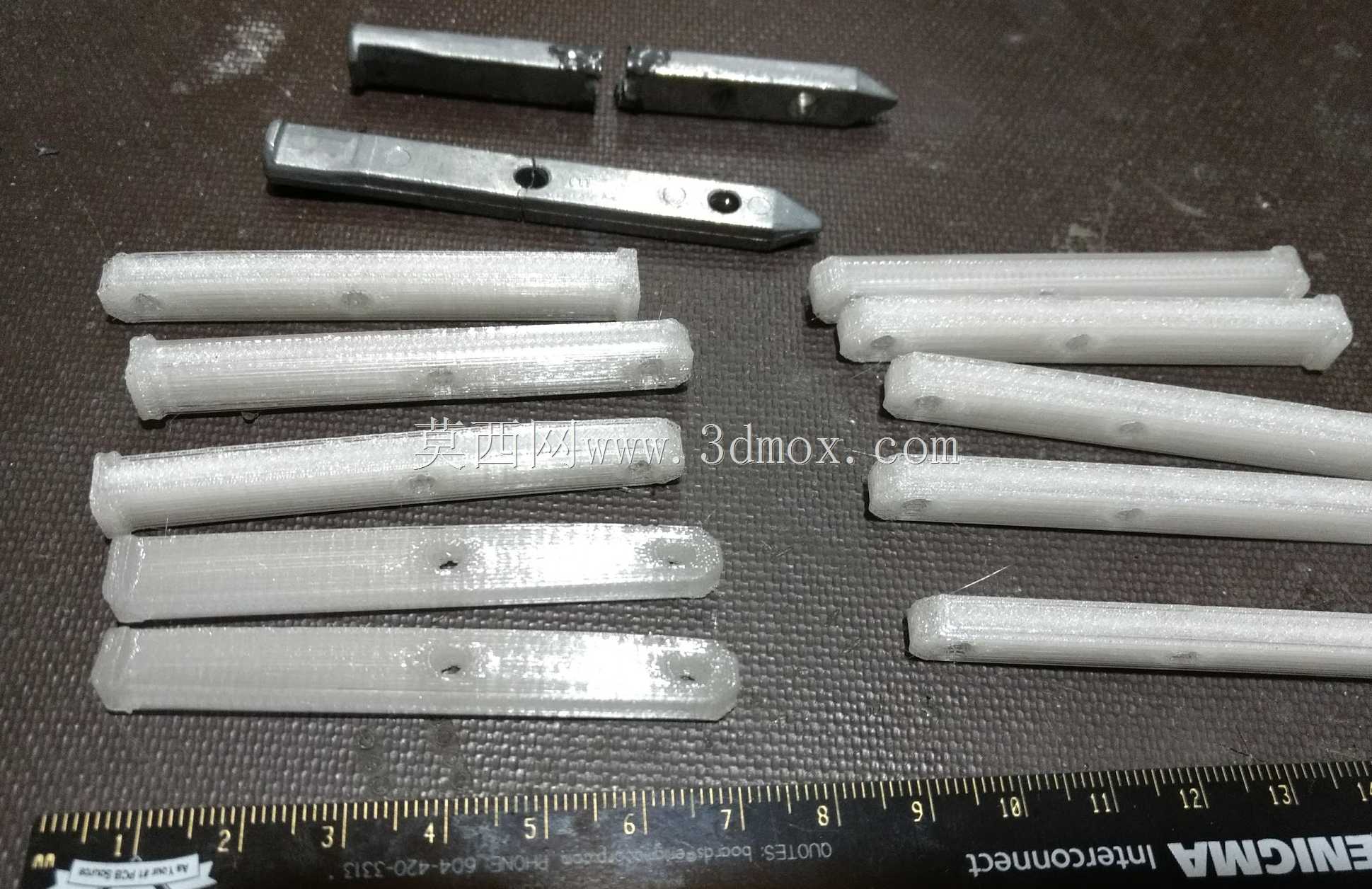

　　本次结构设计完全围绕原装金属窗销的失效痛点展开，首先拆解原装金属件的结构逻辑：整体为长条楔形结构，主体截面为矩形，一端做楔形导向头，方便插入窗扇与窗框的配合定位孔，杆身开设两个同轴定位孔，用于穿装固定螺钉将窗销与窗扇型材连接，杆身长度适配常规内倾窗的型材配合深度，从实物参照的刻度基准来看，单根窗销的有效配合长度覆盖50mm到90mm的区间，可适配多数民用内倾清洁窗的窗框配合槽尺寸，安装边界上要求杆身与型材安装槽的单边间隙控制在0.2mm以内，既保证插拔顺畅，又不会因间隙过大出现窗扇晃动。

　　材料选型上没有沿用原装的锌合金脆性材质，而是选用PETG作为成型材料，这种材料的抗冲击韧性远优于常规锌合金压铸件，同时具备适度的柔韧性，在承受窗扇开合的交变载荷时，能通过微量弹性变形释放应力集中点的载荷，避免原装件常见的脆性断裂问题。建模过程中首先还原原装件的所有安装配合尺寸：楔形导向头的锥度与原装件保持一致，保证插入定位孔时的导向顺畅性，不会出现卡滞；杆身的两个安装孔中心距严格匹配原装件的孔位，不需要对原有窗扇型材进行二次打孔加工，可直接替换原装断裂的金属窗销，实现无损替换安装；杆身的外轮廓尺寸与原装件保持一致，与型材槽位的配合精度满足安装要求，不会出现装配后松动、定位偏移的问题。

　　从实际使用场景来看，这类替换窗销主要适配可内倾开启的清洁型窗户，这类窗户普遍用于高层住宅、写字楼的外窗设计，窗扇可向内倾斜开启，方便外侧玻璃的清洁作业，窗销作为窗扇倾斜角度定位、锁止的核心零件，一旦失效就会导致清洁作业时窗扇无法固定，存在高空坠落的安全风险。设计时特意在杆身的开孔位置做了圆角过渡处理，降低开孔处的应力集中系数，相比原装金属件的直角开孔结构，能大幅提升循环载荷下的使用寿命；楔形头的端部做了小圆弧钝化处理，避免安装时划伤型材表面或者操作人员手部。

　　建模过程中还考虑了不同批次窗户的尺寸公差适配性，杆身的宽度尺寸做了0.1mm的负公差设计，即使型材槽位因生产误差出现尺寸偏小的情况，也能顺利装入；安装孔的孔径比固定螺钉大0.3mm，允许安装时存在微量的位置调整量，降低现场安装的对位难度。从实际测试的效果来看，采用PETG制作的窗销在反复开合测试中，没有出现原装金属件的断裂问题，适度的柔韧性还能缓冲窗扇开合时的冲击载荷，关闭窗扇时的碰撞异响也比金属件更小。

　　这类替换件的设计不需要改变原有窗户的任何结构，完全依托原有安装接口做等尺寸替换，对于运维人员来说，只需要拆除断裂的原装金属窗销残件，将打印成型的PETG窗销插入原有安装槽，拧入原有固定螺钉即可完成更换，整个更换过程不需要特殊工具，单人即可在数分钟内完成，大幅降低了窗户运维的配件等待成本与更换成本。设计中没有额外增加冗余结构，完全匹配原装件的所有安装边界与功能要求，在保证结构强度的前提下，通过材料特性优化解决了原装件易断裂的核心痛点，适合作为内倾清洁窗的常备替换配件使用。
