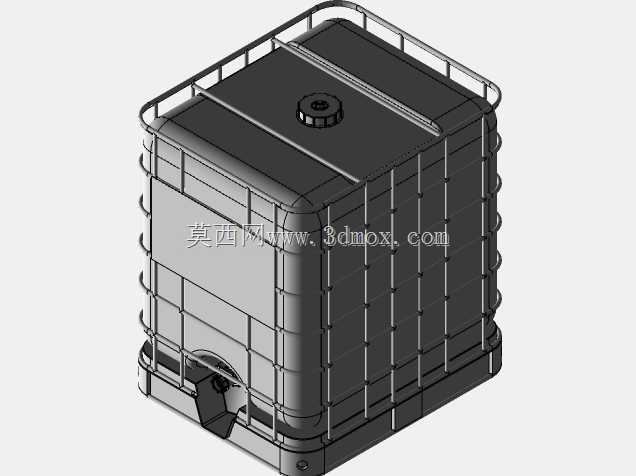

带金属防护框架的大容量储液吨桶结构

　　这类带外围金属框架的立方体型储液容器，是化工、食品加工、市政水处理、车间物料周转场景里极为常见的流体存储单元，日常生产中常被用来中转存储各类液态原料、生产废液、工艺用水，相比传统圆桶，其立方体结构能最大化利用仓储与运输的堆叠空间，相同占地面积下的有效存储容积比同高度圆桶高出近三成，适配标准货运托盘的安装边界，可直接配合叉车完成整桶转运，无需额外定制工装托架。

　　从结构设计逻辑来看，内层储液舱采用一体滚塑成型的耐腐材质，顶部预留带密封螺纹的加注口，加注口位置做了下沉式加强筋设计，避免转运过程中磕碰导致加注口开裂，密封盖内置多道橡胶密封圈，可满足常压下的液体密封存储需求，针对易挥发类存储介质，还可在加注口位置加装排气阀平衡内外压差，避免温度变化导致舱体鼓胀或吸瘪。舱体底部靠近侧边的位置集成了排液阀结构，阀座与舱体一体成型，无额外粘接接缝，降低长期使用后的渗漏风险，排液口高度距离舱底预留了足够的快装接头安装空间，可直接对接软管或硬管管路，无需额外抬高桶身即可完成排液作业，排液时舱内残留液量可控制在总容积的千分之五以内，减少物料残留浪费。

　　外围的金属防护框架采用钢管弯折焊接成型，框架顶部设置整圈环绕的防撞护边，既可以在多层堆叠时承担上层桶体的重量，也能避免吊装、转运过程中磕碰直接损伤内层储液舱，框架底部的钢制托盘结构预留了标准叉车叉齿进入空间，四面均可进叉，适配不同作业场景下的叉车操作方向，框架竖向的钢管均匀分布在储液舱的各个立面，每根竖管都与舱体外壁的加强筋位置对应，当桶体受到侧向挤压时，冲击力可通过竖管直接传导至底部托盘，避免内层舱体局部受力过大出现开裂。框架与内层储液舱之间预留了微小的膨胀间隙，当存储介质温度变化导致舱体出现轻微热胀冷缩时，不会因为硬接触导致舱壁被框架磨损失效。

　　在实际建模过程中，这类容器的容积校核是设计核心，尤其是针对非规则内腔的结构，需要通过布尔运算切除内部实体后直接测量封闭腔体的实际容积，不能简单通过外部尺寸估算，避免实际使用时出现额定容积标注与实际容量不符的问题。建模时需要重点关注几个安装边界尺寸：首先是底部排液阀的中心高度，必须匹配车间现有管路的对接高度，避免安装时出现管路错位；其次是顶部加注口的位置，要避开框架顶部护边的遮挡，保证加注作业时操作空间充足；另外框架外部的整体长宽高尺寸要严格匹配标准货运托盘的尺寸规范，确保集装箱运输、货架存储时的空间利用率最大化，同时框架的各个棱角位置都做了圆弧过渡处理，避免作业过程中划伤操作人员。

　　这类储液结构的设计还需要考虑不同工况下的适配性，比如用于存储酸碱类腐蚀性介质时，内层舱壁的厚度需要比普通清水存储版本加厚两毫米以上，框架表面也要做镀锌或喷塑防腐处理，避免介质滴溅导致框架锈蚀；用于食品级物料存储时，内层材质需要符合食品接触材料标准，排液阀的密封件也要采用食品级橡胶材质，避免对存储物料造成污染。日常使用中，这类容器可反复周转使用，相比一次性包装容器能大幅降低物料周转的包装成本，空桶状态下可通过顶部的吊装结构完成堆叠存放，进一步减少仓储空间占用。
