深沟球滚动轴承结构三维建模

　　在各类旋转传动设备的结构设计环节，滚珠轴承是应用覆盖范围极广的基础支撑元件，从民用家电的电机输出端，到工业生产线的输送辊道、精密机床的主轴支撑结构，再到仪器仪表的微小旋转机构，都能见到这类元件的身影。做三维建模时首先要明确其核心功能边界：这类轴承的核心作用是分隔轴类零件与安装基座的直接接触，通过滚动摩擦替代滑动摩擦，降低旋转过程中的阻力损耗，同时可同时承受径向载荷与一定比例的轴向载荷，适配多数既有径向受力、又存在少量轴向窜动力的传动场景。

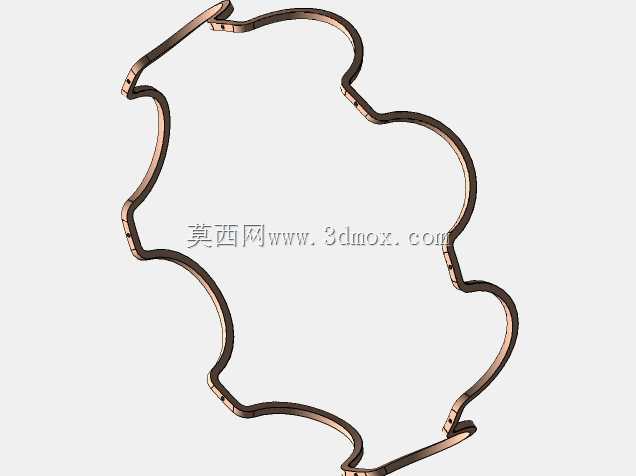

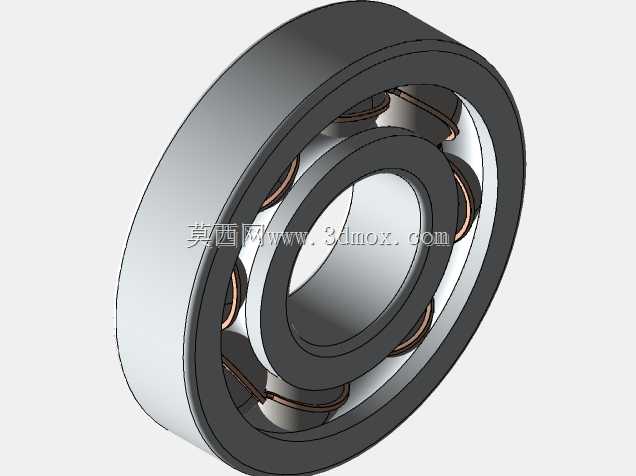

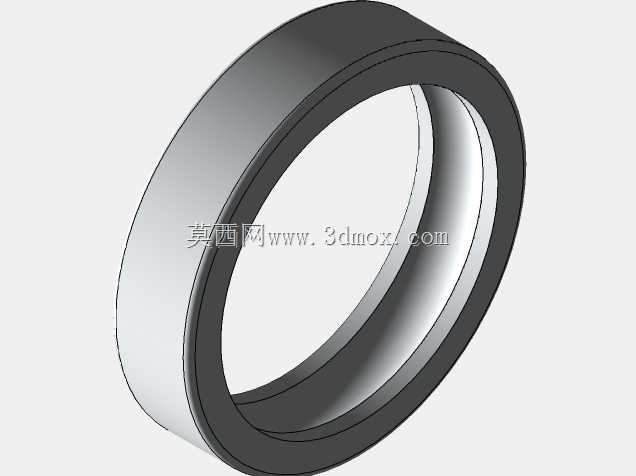

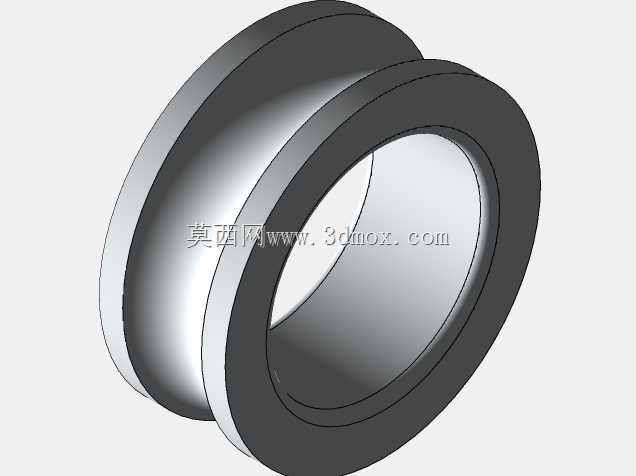

　　建模过程中首先要理清其核心结构的设计逻辑：整套轴承由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈通常与旋转轴采用过盈配合同步转动，内圈外侧设计有弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球可在滚道内顺畅滚动同时不会出现卡滞；外圈则与安装基座的轴承座孔配合，多数应用场景下外圈为固定状态，部分特殊传动结构中也会出现外圈旋转、内圈固定的装配形式，内圈外侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的滚动运行空间。钢球作为核心的滚动传力元件，其直径公差、圆度公差直接决定轴承的运行精度与噪音水平，建模时需要严格保证钢球与内外滚道的接触角符合设计要求，常规深沟球结构的接触角为零，仅在承受轴向载荷时会产生微小的接触角偏移。保持架的作用是将相邻钢球均匀分隔，避免钢球在滚动过程中相互接触产生额外摩擦与磨损，常见的保持架有冲压钢板结构、尼龙实体结构、铜合金实体结构三类，不同结构适配不同的运行转速与工作温度场景，建模时需要根据对应应用场景选择保持架的结构形式，保证钢球在保持架的兜孔内有足够的活动间隙，不会出现卡球问题。

　　从安装边界的尺寸设计来看，建模时需要严格控制几个核心配合尺寸：内圈的内径尺寸需要与适配轴径的公差带匹配，通常采用基孔制配合，根据载荷大小选择不同的过盈量，重载荷场景下过盈量适当加大，轻载高精度场景下可选择较小的过盈量甚至过渡配合；外圈的外径尺寸需要与轴承座孔的公差带匹配，通常采用基轴制配合，需要考虑安装时的同轴度要求，避免内外圈不同心导致钢球受力不均、提前磨损。轴承的宽度尺寸是安装轴向定位的核心参数，建模时需要预留出轴向定位的台阶空间，内圈通常靠轴肩定位，外圈靠轴承座的孔肩定位，轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承安装到位后能与定位端面完全贴合，不会出现间隙。同时还要注意轴承的倒角尺寸设计，内外圈的两端倒角需要符合安装引导要求，避免装配时刮伤轴或轴承座的配合面，也能减少热处理过程中的应力集中问题。

　　在实际选型建模的过程中，还要考虑不同应用场景的特殊设计需求：比如高速运转场景下的轴承，需要在建模时考虑密封结构的设计，内置防尘盖或者接触式密封圈，避免外界的粉尘、水汽进入滚道内部破坏润滑脂，同时防止润滑脂泄漏污染周边零件；高温工作场景下的轴承，需要考虑保持架与钢球的热膨胀系数匹配，避免高温下零件膨胀导致的运转卡滞；重载冲击场景下的轴承，需要适当加大钢球的直径，增加滚道的壁厚，提升整体的抗冲击载荷能力。建模时还要注意装配关系的合理性：钢球需要均匀分布在内外圈滚道之间，保持架的兜孔需要完全包覆钢球的赤道位置，保证钢球不会从保持架中脱落，同时钢球与滚道之间要保留微小的间隙，满足润滑脂的存储空间，保证运转过程中润滑脂能均匀附着在接触表面，形成稳定的油膜降低摩擦损耗。

　　很多刚接触机械设计的人员在建模这类轴承时，容易忽略密封件、防尘盖的细节结构，或者将滚道的曲率半径设置得与钢球半径完全一致，导致实际装配后钢球无法顺畅滚动，甚至出现过定位的问题；还有的设计人员在做安装结构时，将轴肩高度设计得超过内圈的倒角高度，导致轴承安装后内圈无法与轴肩完全贴合，出现轴向窜动的问题，这些细节都需要在三维建模阶段就提前规避，通过合理的尺寸约束与装配约束，还原轴承的真实结构与装配关系，为后续的整机装配、运动仿真、工程图输出提供准确的模型基础。
