剪式车载起重支撑装置结构设计

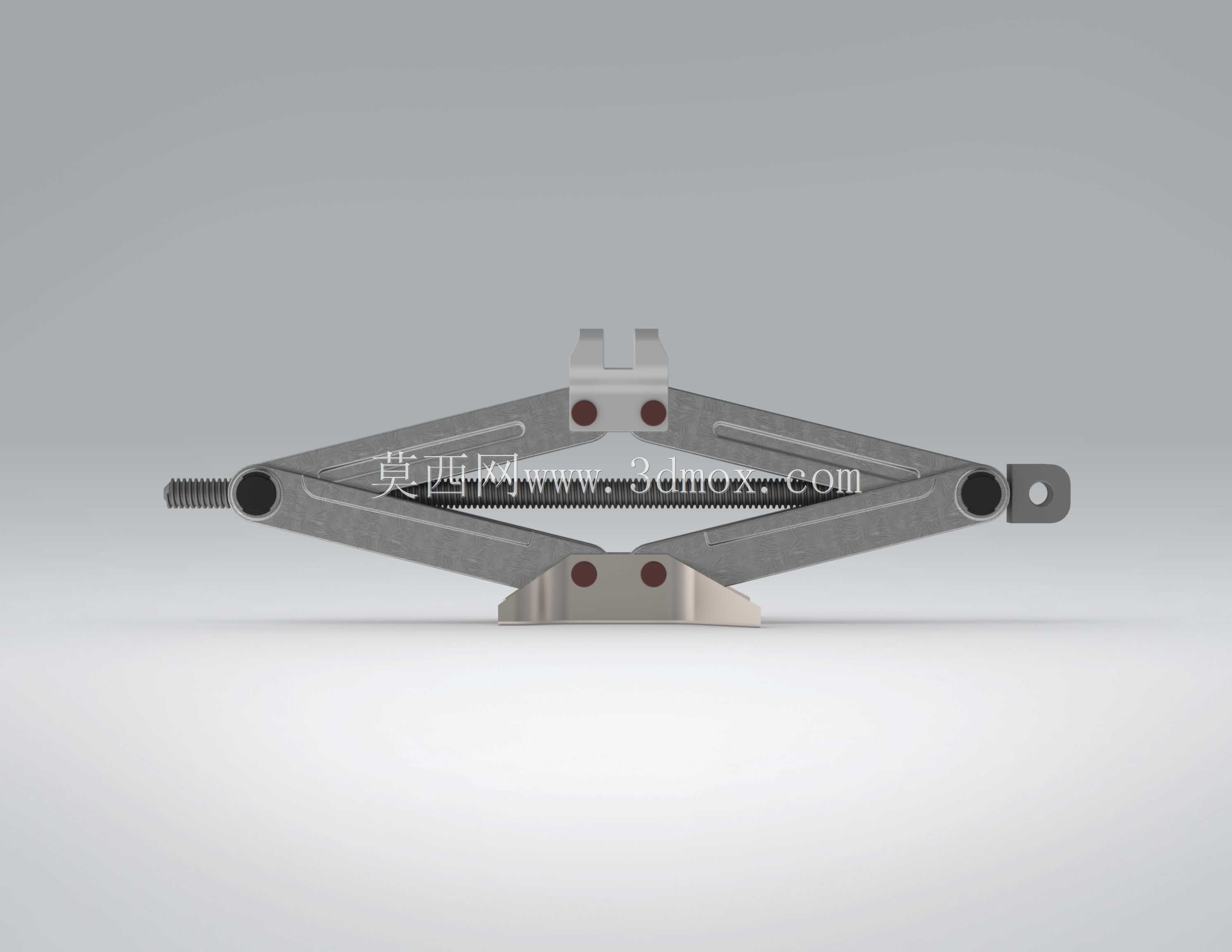

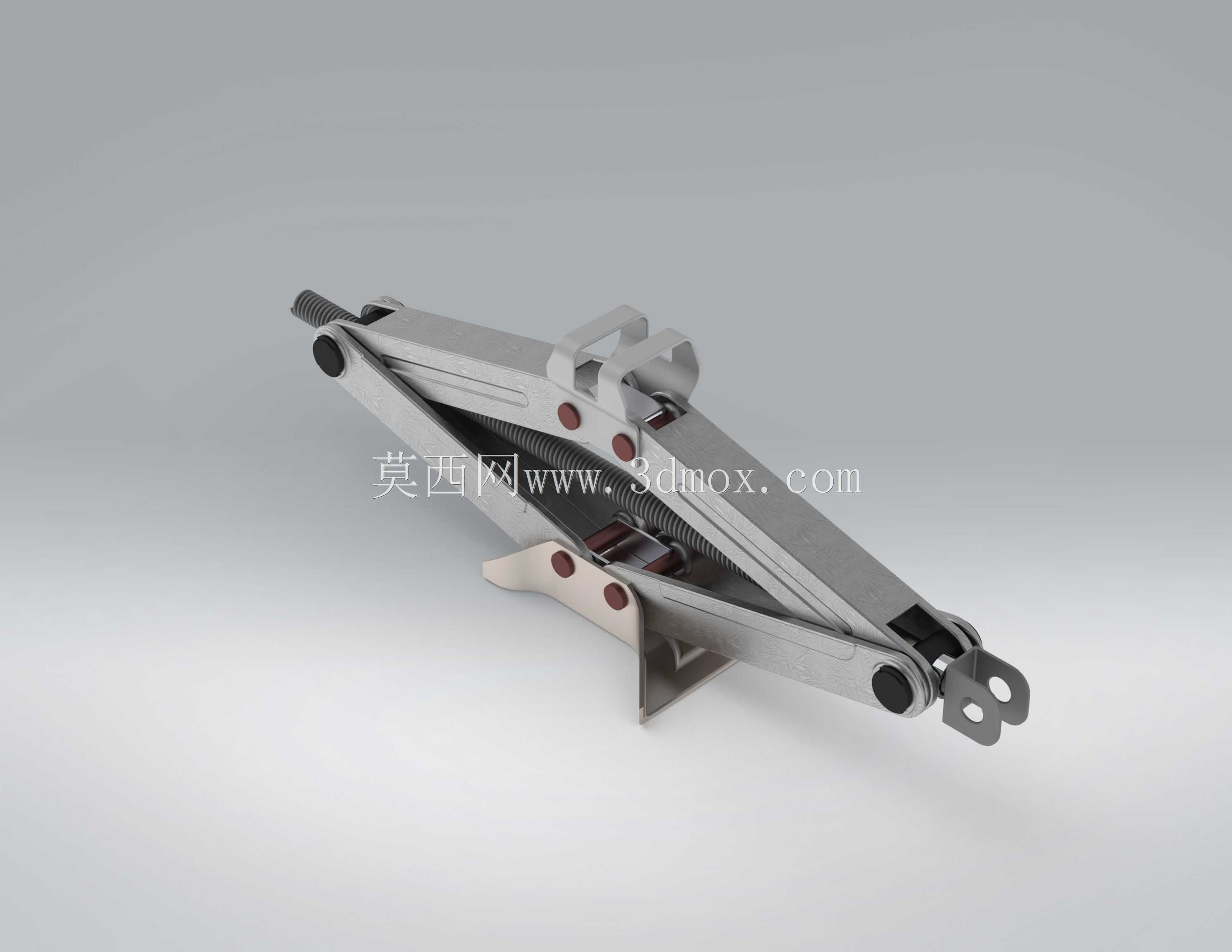

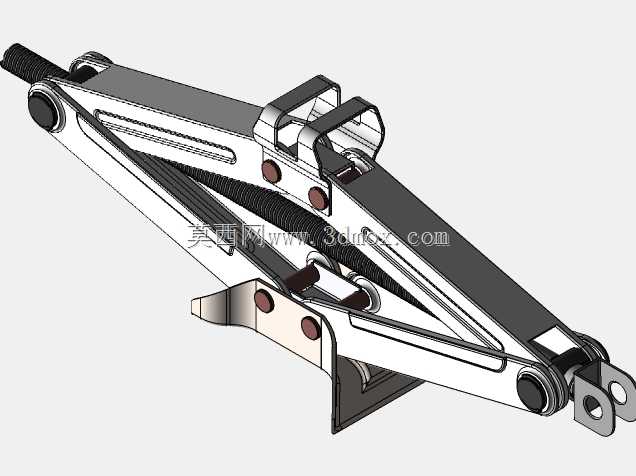

　　在乘用车日常维保、道路应急换胎的作业场景里，剪式结构的车载顶升装置是普及率最高的随车配套工具，和液压立式千斤顶相比，这类剪式结构折叠后整体厚度薄，占用后备箱储物空间极小，不需要额外加注液压油，不存在长期存放后密封件老化漏油的失效风险，适配绝大多数家用轿车、城市SUV的底盘顶升作业需求。从实际作业的受力逻辑来看，这套装置的核心承载框架采用两组对称布置的交叉剪臂结构，剪臂之间通过销轴形成可转动的铰接副，其中一组铰接点配套传动螺杆，螺杆两端分别设计正、反牙梯形螺纹，转动螺杆时两组铰接点会沿螺杆轴向同步靠近或远离，带动剪臂夹角变化，实现顶部支撑托台的垂直升降动作，梯形螺纹的自锁特性可以保证在顶升到位后，即使撤去外部转动力矩，

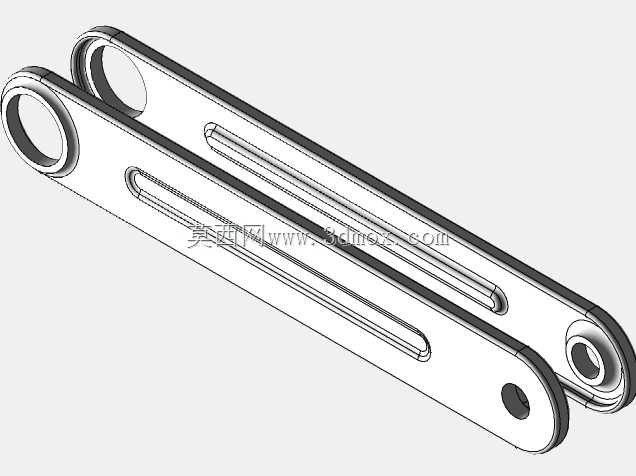

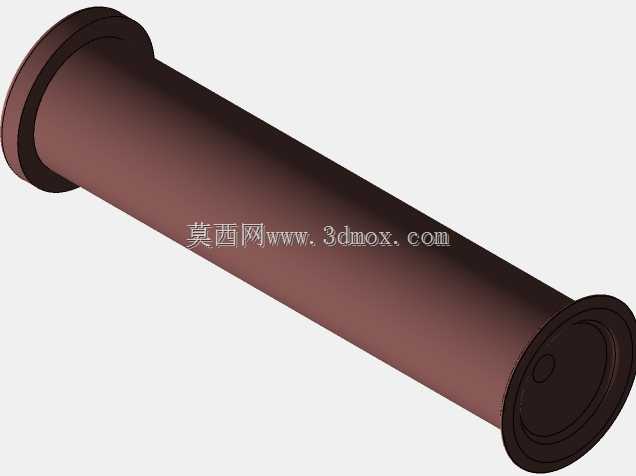

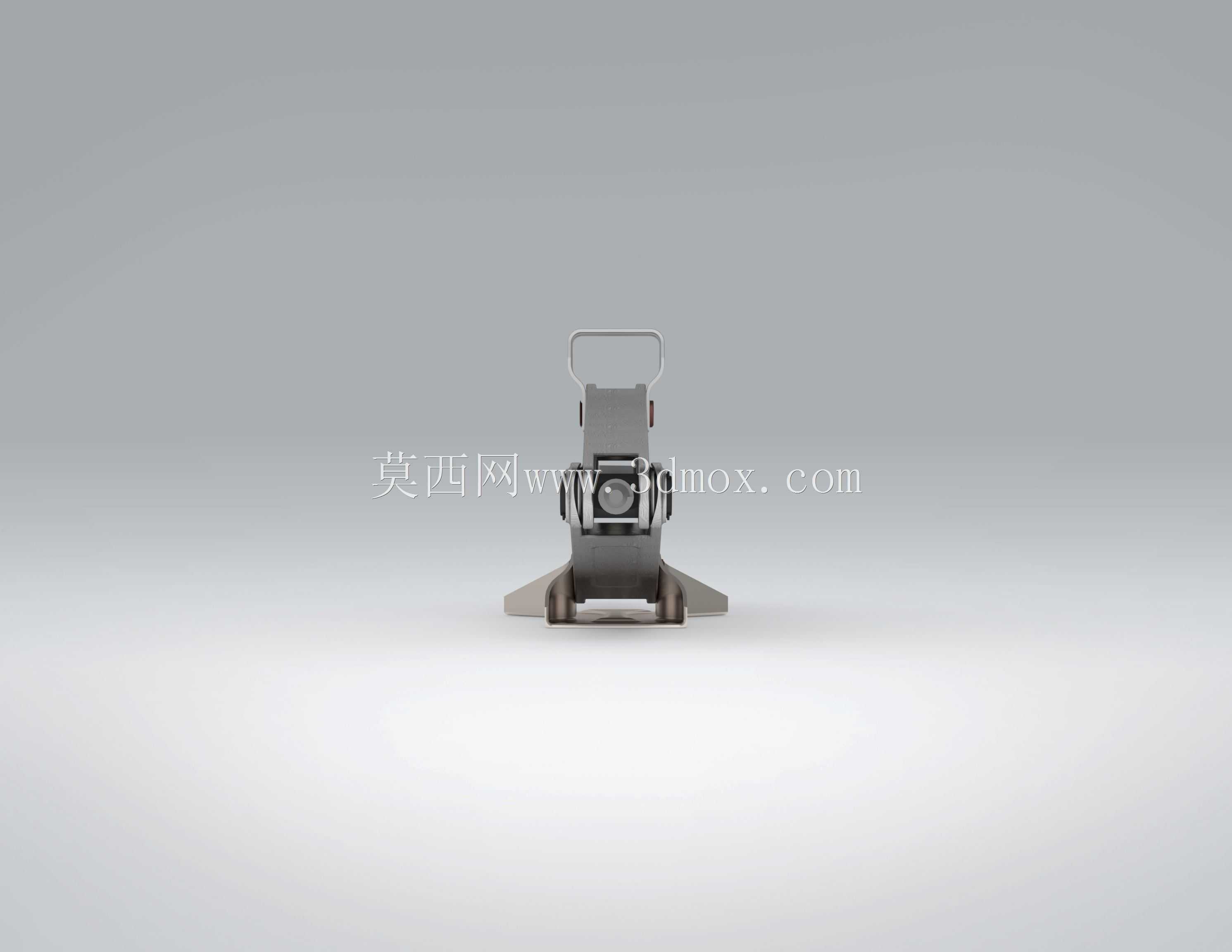

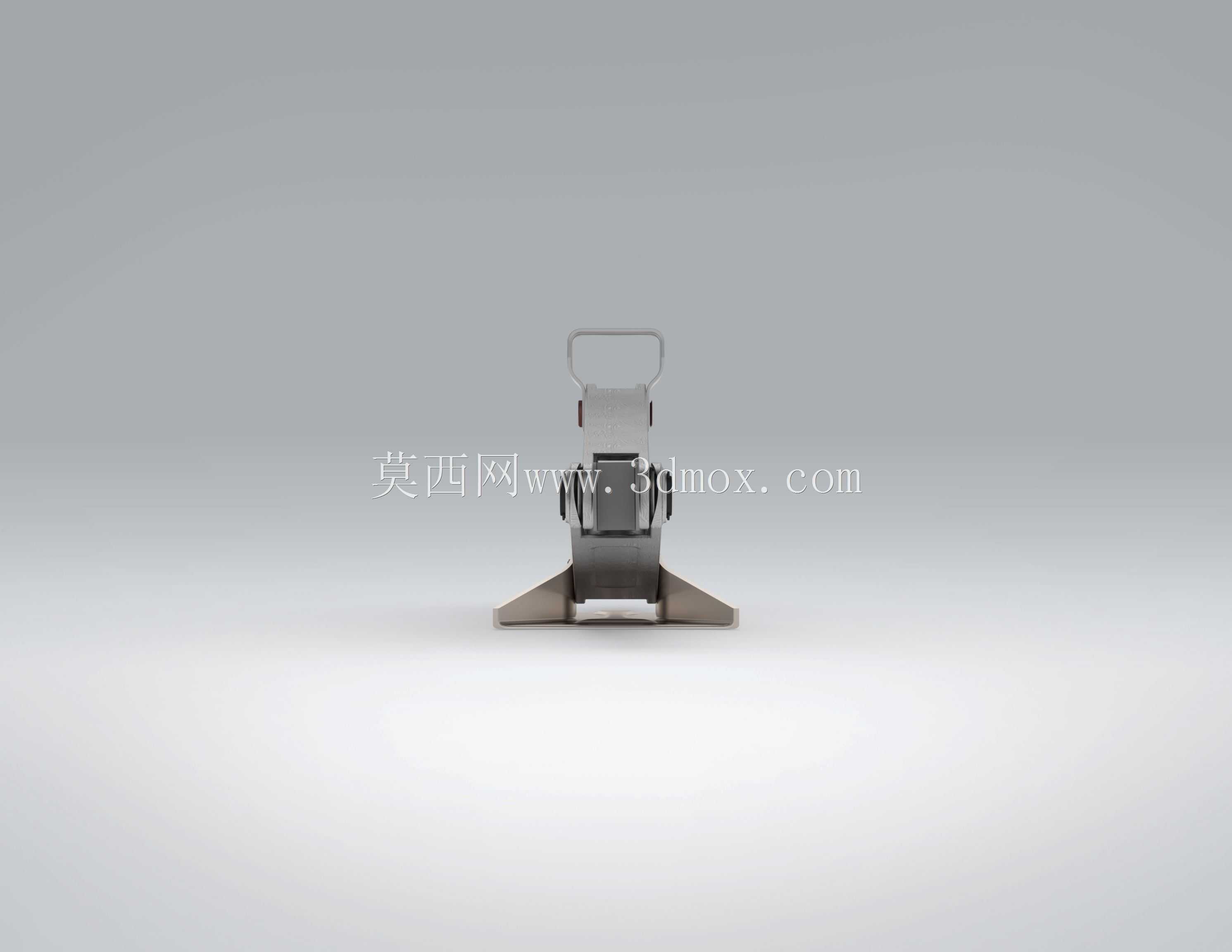

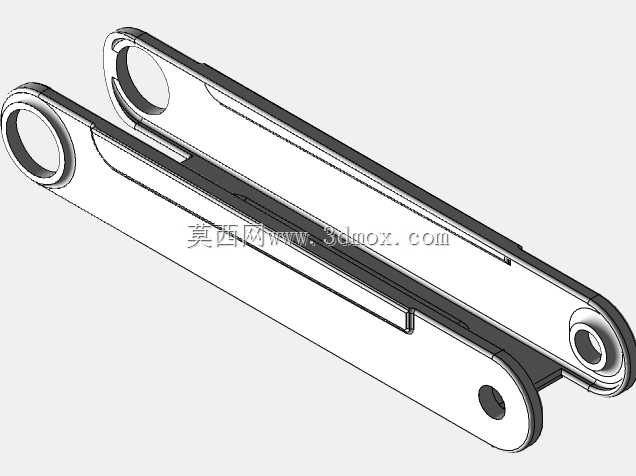

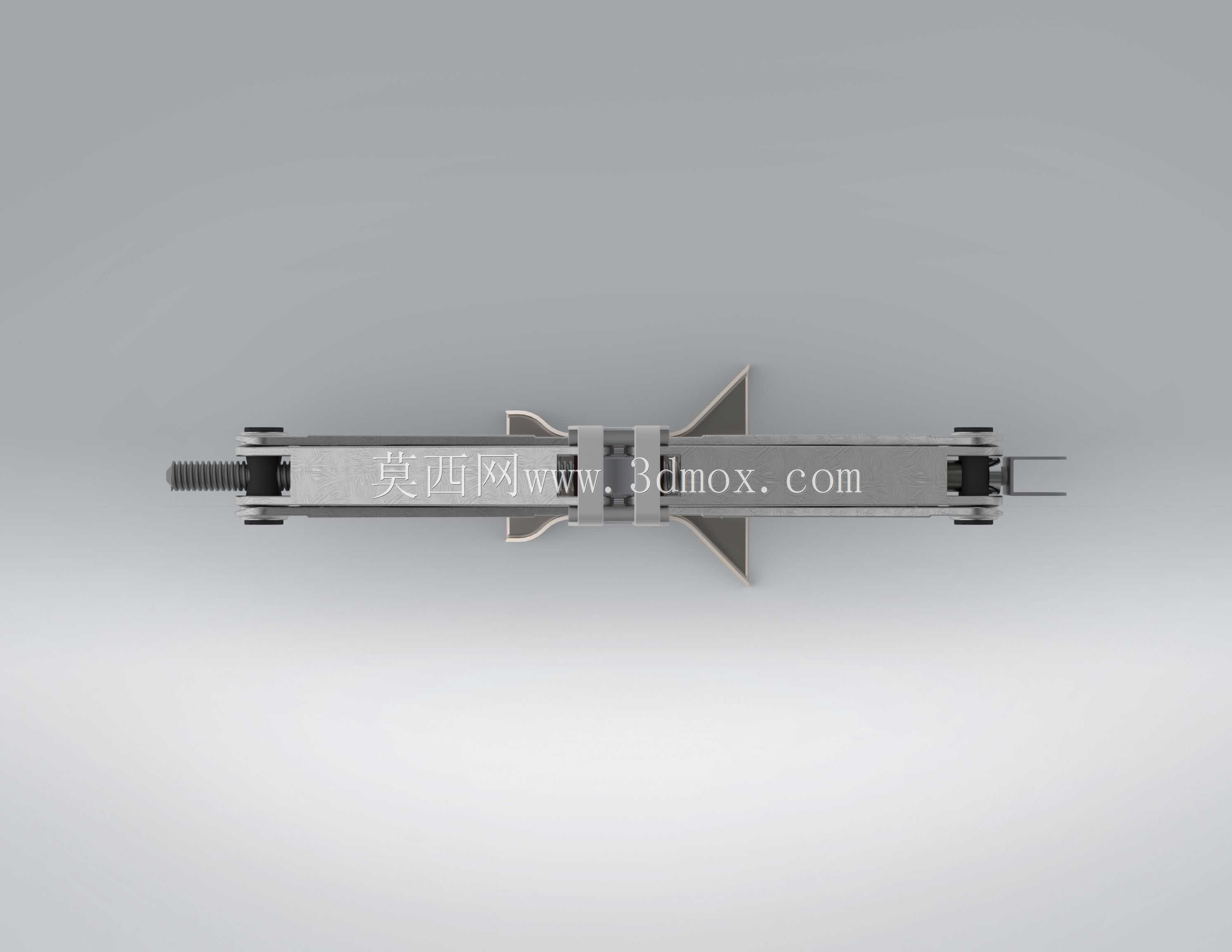

　　支撑结构也不会自行回落，能持续提供稳定的承重支撑，避免作业过程中出现支撑失稳的安全隐患。做结构设计的时候，首先要明确的是安装边界和作业尺寸要求，折叠收纳状态下整体长度控制在350mm以内，厚度不超过60mm，能轻松放入绝大多数乘用车后备箱的工具槽内；完全展开后的最大顶升高度要达到380mm以上，保证能将车辆底盘抬升到轮胎完全离地的作业高度，最低闭合高度控制在120mm以内，适配家用轿车较低的底盘离地间隙，不需要额外垫高就能直接伸入底盘指定的顶升支撑点下方。剪臂的板材选型需要结合额定承重做受力校核，常规1.5吨额定承重的款式，剪臂采用3mm厚的高强度冷轧钢板冲压成型，铰接孔位置做翻边强化处理，避免长期受交变载荷后出现孔位变形、

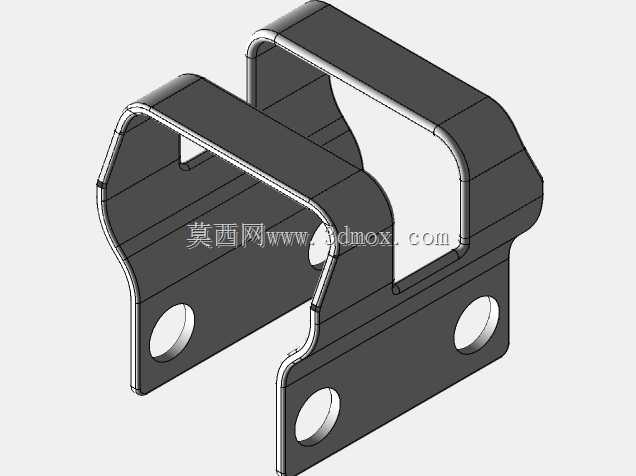

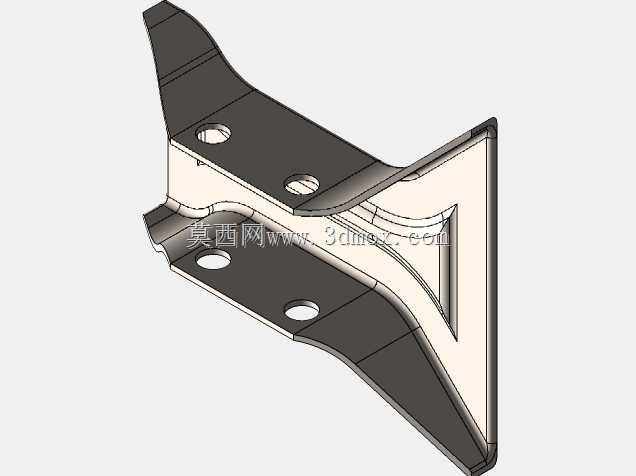

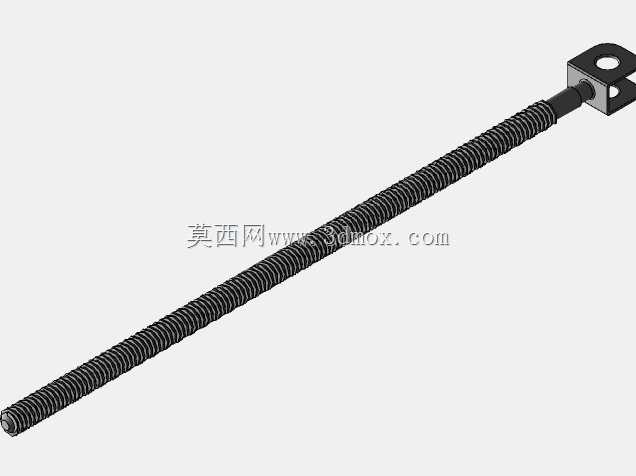

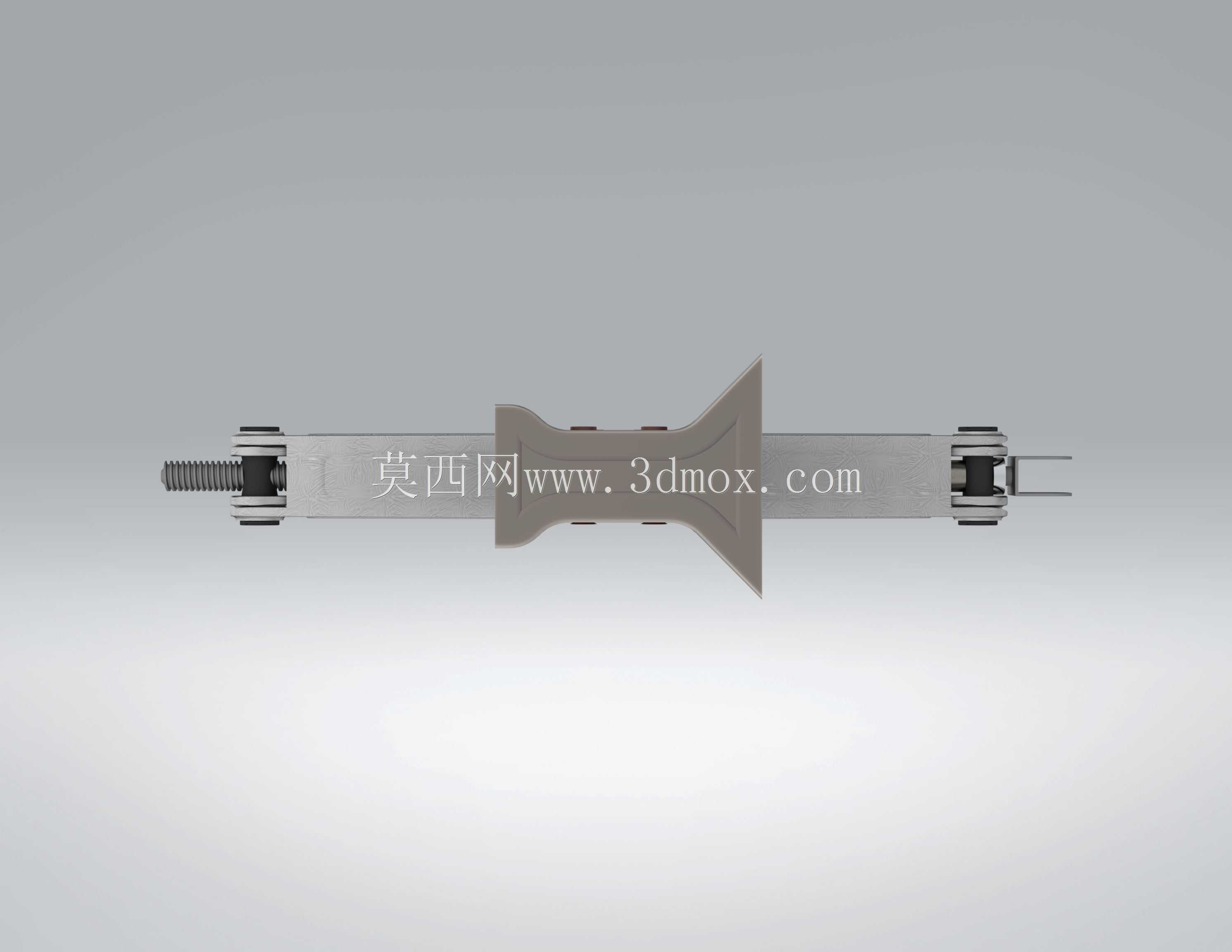

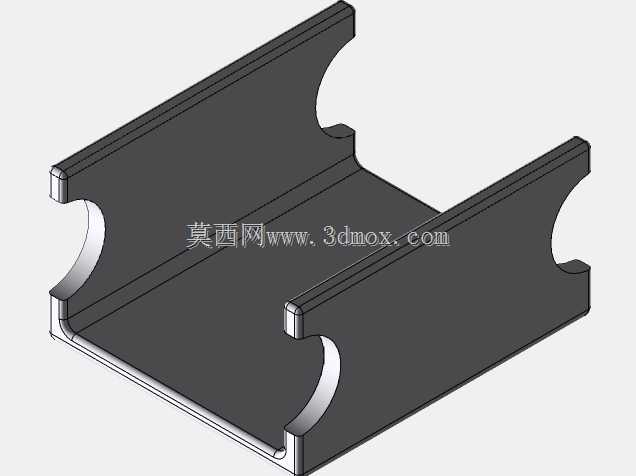

　　销轴松旷的问题；顶部的支撑托台设计有弧形凹槽，刚好能卡住车辆底盘的加强筋边梁，防止顶升过程中托台滑移脱开，托台表面冲压有防滑齿纹，增大和底盘接触位置的摩擦力；底部的支撑脚采用加宽的平板结构，增大和地面的接触面积，在松软的非铺装路面作业时，能降低单位面积压强，避免支撑脚下陷导致的顶升倾斜。传动螺杆采用45号钢调质处理，螺纹表面做发黑防锈处理，螺杆端部设计有六角接头，可以直接配合随车的轮胎扳手转动，不需要额外配套专用操作杆，降低随车工具的配套成本。从实际使用的功能特性来看，这类剪式顶升装置的顶升过程是线性可控的，转动螺杆的速度和顶升速度直接挂钩，作业人员可以根据实际需求精准调整顶升高度，不会出现液压千斤顶快速顶升导致的对位偏差问题；

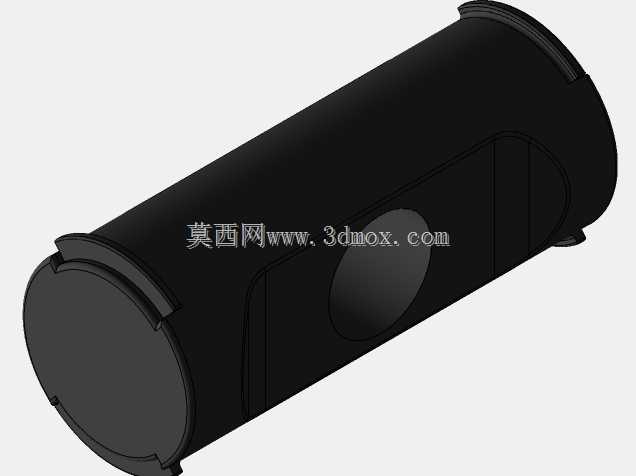

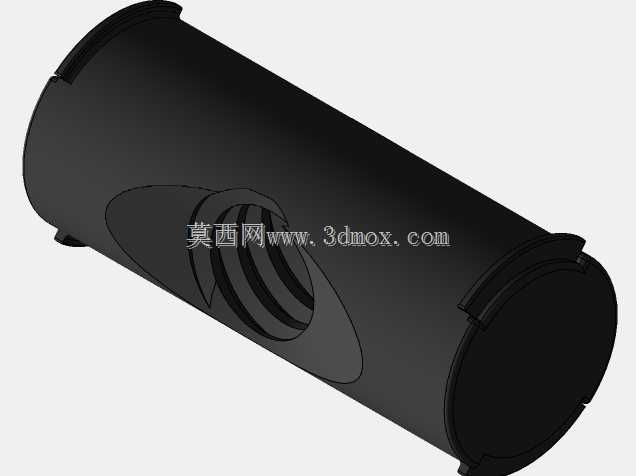

　　整个装置没有复杂的液压阀组、密封件，日常存放不需要做特殊的维护保养，只要定期在铰接销轴、传动螺纹位置涂抹少量润滑脂，就能保证转动顺畅，避免长期存放后出现锈蚀卡滞。在三维建模过程中，需要重点还原剪臂铰接位置的配合间隙，既要保证铰接转动灵活无卡滞，也要控制间隙量避免出现过大的旷量，导致顶升过程中结构晃动；传动螺杆的正反牙螺纹要和铰接点的螺母块完全匹配，模拟转动螺杆时的升降行程，验证最大顶升高度和最低闭合高度是否符合设计要求；同时要做整体的受力仿真分析，在额定承重载荷下，校核剪臂、销轴、螺杆的应力分布，确保最大应力位置低于材料的屈服强度，保证结构的承重安全。这类装置除了随车配套使用外，也可以在小型设备安装、轻型构件顶升的场景里作为辅助支撑工具使用，整体重量控制在3kg以内，单人就能轻松搬运操作，不需要外接动力源，纯机械结构的可靠性可以满足各种复杂户外环境下的应急作业需求，不会因为低温、高温环境出现液压油黏度变化导致的性能下降问题。设计过程中还要考虑操作的人机工程性，螺杆端部的六角接头尺寸和随车轮胎扳手的尺寸匹配，用户不需要额外准备工具就能完成操作；剪臂的边缘位置全部做倒圆角处理，避免搬运、操作过程中锋利的板材边缘划伤手部；折叠状态下有卡扣结构可以固定剪臂位置，避免车辆行驶过程中装置在后备箱内晃动散开产生异响。
