Adafruit FONA 3G蜂窝通信模块结构设计

　　在物联网终端、便携数据采集设备、远程监测站点的硬件选型环节，蜂窝通信加GPS定位的集成模块一直是结构设计人员需要重点适配的核心部件，这类部件的外形尺寸、接口布局、安装孔位直接决定了终端设备的壳体内部堆叠方案、PCB板卡布局以及外部接口的开孔位置。本次完成结构建模的这款3G蜂窝集成模块，可同时实现蜂窝网络数据传输、语音通话以及GPS定位功能，适配野外监测设备、便携追踪终端、小型物联网网关这类需要脱离固定网络部署的设备场景，能为终端提供稳定的广域网络连接与位置信息输出能力。

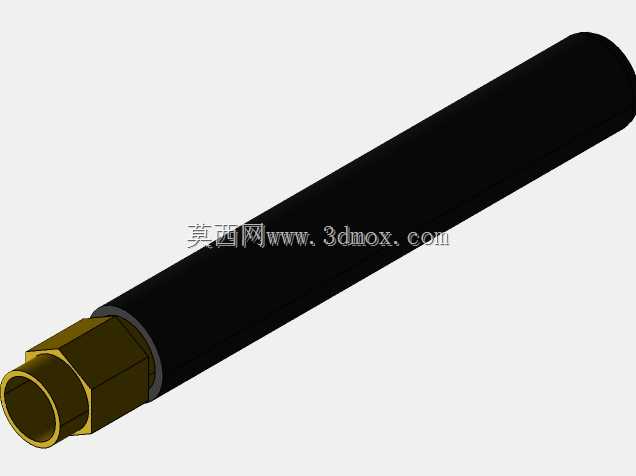

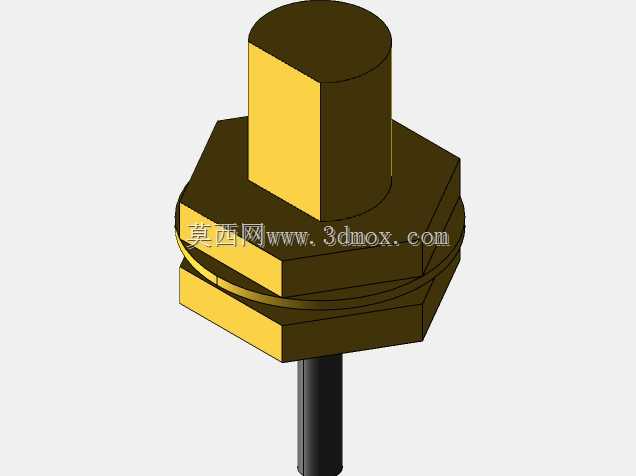

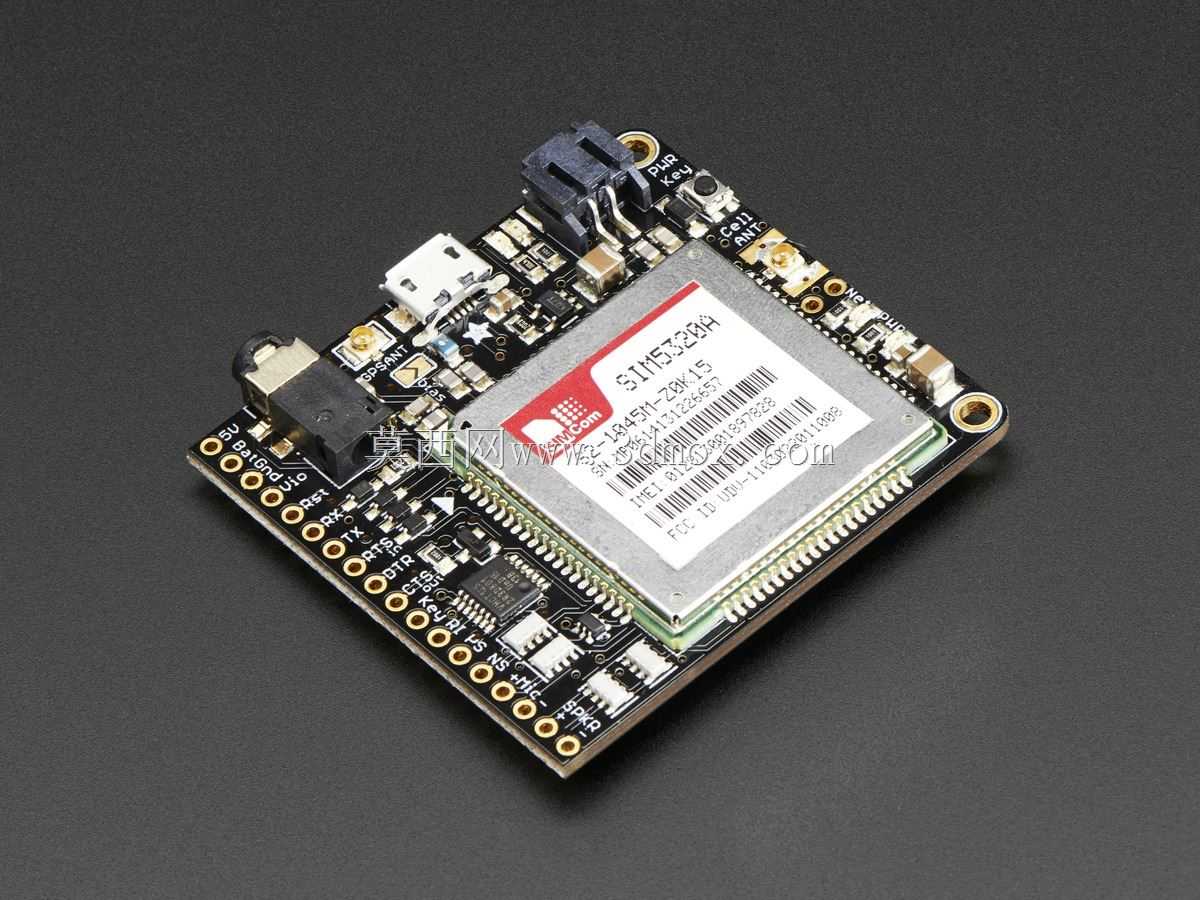

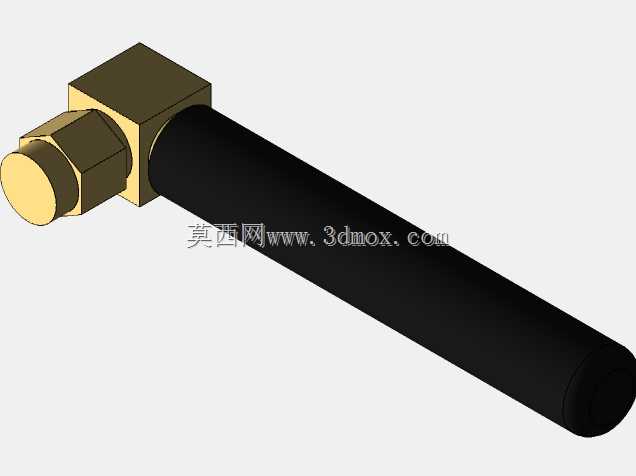

　　从实际功能特性来看，该模块集成了3G蜂窝通信基带、GPS接收通路、SIM卡卡座、射频天线接口以及标准2.54mm间距排针引出接口，所有功能引脚全部通过板边双排排针引出，可直接插接在主控载板上，也可通过飞线方式完成接线，适配不同的安装空间需求。模块板载的SIM卡卡座为翻盖式结构，无需额外外置卡座，可直接插入标准尺寸SIM卡完成网络鉴权；射频接口采用标准U.FL座，可外接不同增益的蜂窝天线与GPS天线，根据设备部署场景的信号强度灵活选择天线规格，在信号遮挡较强的井下、城区楼宇密集区域可搭配高增益外置天线，在开阔野外场景可使用板载小型陶瓷天线缩减整体体积。

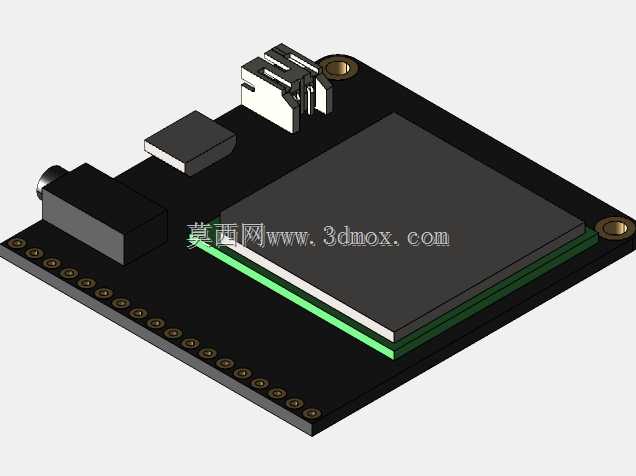

　　建模过程中优先参考了器件实际量测尺寸与官方公开的安装边界参数，对影响结构装配的核心特征做了精准还原：包括板卡整体长宽尺寸、排针的伸出长度与引脚间距、SIM卡卡座的开合行程、天线座的高度与位置、板角安装孔的孔径与位置公差，这些特征直接决定了模块能否顺利装入设备壳体、能否与载板完成可靠接插。对于板上的SMD电阻、电容这类微小被动元件，建模时做了适度简化，没有逐个还原每个元件的精确外形，因为这类元件高度普遍低于1mm，不会影响整体安装间隙，也不会与周边结构件产生干涉，过度还原反而会增加模型的数据量，拖慢整体装配的运算效率。

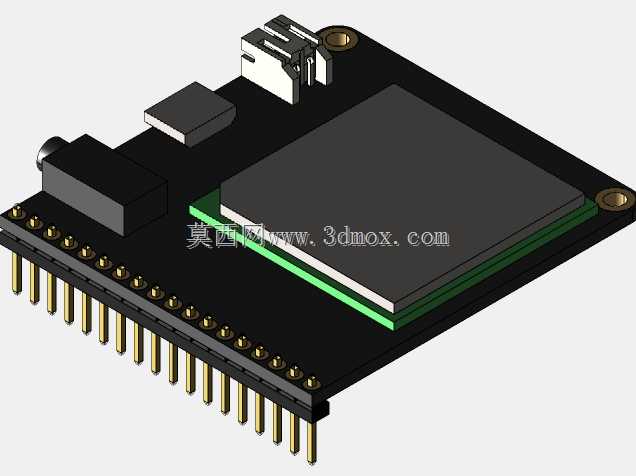

　　在安装边界的考量上，模块排针向下伸出的长度决定了载板与模块之间的最小间隙，设计载板时需要在排针对应位置预留焊盘，同时避开排针下方的过高元件，防止接插时出现元件顶碰；模块上方的主芯片屏蔽罩是整板高度最高的部件，壳体设计时需要在屏蔽罩对应位置预留至少0.3mm的安全间隙，防止装配时压伤屏蔽罩导致内部芯片短路；板端的音频接口、USB接口位置需要与壳体开孔精准对位，保证外部插头可以顺利插入，不会出现接口错位导致的插拔力过大、接触不良问题。

　　从实际工程应用的角度，这类集成通信模块的结构建模精度直接影响后续终端设备的开模成功率，如果模型尺寸出现偏差，很容易出现装配时模块卡滞、接口对位不准、排针接插偏移等问题，严重时还会导致壳体无法合盖、天线信号被金属壳体遮挡等功能性故障。建模时重点核对了几个关键装配尺寸：一是板卡整体厚度，包括PCB基材、铜层、阻焊层的总厚度，保证安装槽的宽度适配；二是排针的引脚位置度，保证每个引脚都能对应载板上的焊盘孔，不会出现偏针歪针；三是天线座的中心高度，保证外接天线的接头可以顺利对接，不会出现斜插导致的接头损坏。

　　另外，模块板角的安装孔为金属化孔，可通过铜柱与载板或者壳体进行固定，在震动较强的车载、工业设备场景下，不能仅依靠排针的支撑力固定模块，必须通过安装孔加装固定铜柱，否则长期震动下容易出现排针脱焊、模块移位的问题，建模时也还原了安装孔的沉头特征，保证固定螺丝的头部不会高出板卡表面，避免与周边元件产生干涉。对于模块上的状态指示灯位置，建模时也做了位置还原，方便壳体设计时在对应位置预留导光柱开孔，让设备运行状态可以直观显示在壳体外部，无需拆壳即可判断模块的网络连接状态、GPS定位状态。
