US-100声纳测距传感器结构设计

　　在工业自动化产线的物料到位检测、智能仓储的货位高度识别、服务机器人的避障导航、小型智能设备的近距感知场景中，声纳类测距传感器是成本与可靠性平衡度极高的选型方向，US-100这类声纳距离传感器的应用覆盖了从民用创客项目到工业简易检测工位的多元需求。不同于视觉类检测方案对光线、被测物表面纹理的高要求，声纳测距依靠声波反射原理完成距离测算，对透明材质、深色吸光表面、低光照环境的适配性更强，在物料分拣工位的料盒堆叠高度检测场景中，不会因为料盒表面的透明PE膜或者深色防静电材质出现检测失效，也能在无额外补光的封闭设备仓内稳定输出距离数据。

　　从功能特性来看，这款传感器支持两种工作模式切换，既可以兼容传统HC-SR04类传感器的触发回波工作逻辑，直接适配存量的简易控制电路，降低老项目的替换改造成本；也支持UART串口通讯模式，直接输出校准后的距离数值，省去主控端的脉冲计时换算流程，简化嵌入式开发的代码逻辑。供电适配3.3V与5V两种常见的嵌入式系统电压，不需要额外增加电平转换电路，不管是采用5V供电的传统8位单片机控制板，还是3.3V供电的主流物联网主控模块，都能直接对接引脚完成接线，引脚的TX、RX标识清晰，接线时只需对应交叉连接主控的通讯引脚即可完成硬件对接，不会出现引脚定义混淆导致的通讯故障。

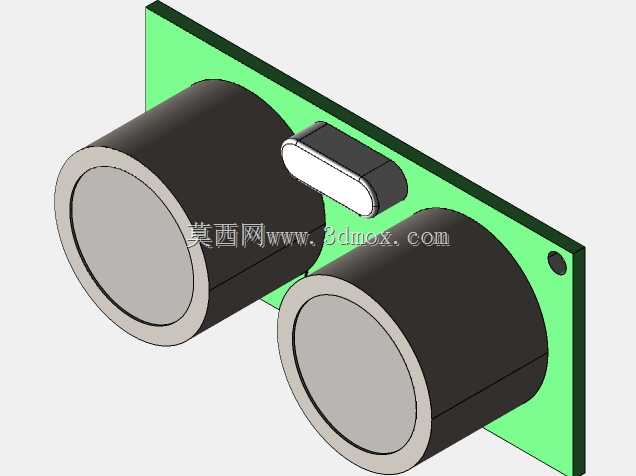

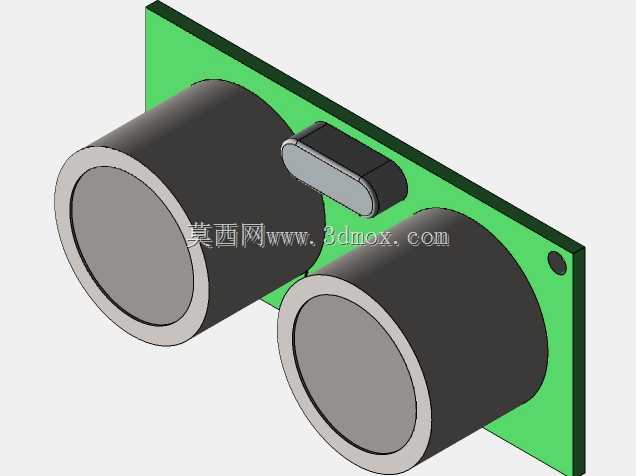

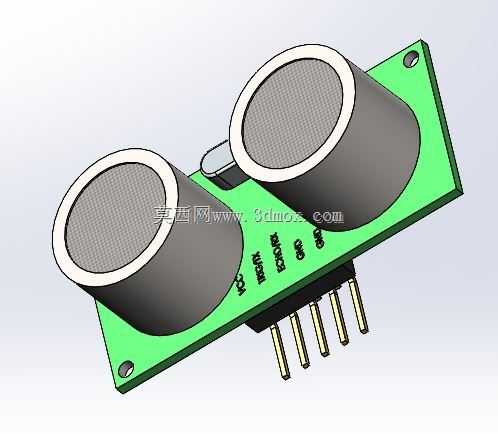

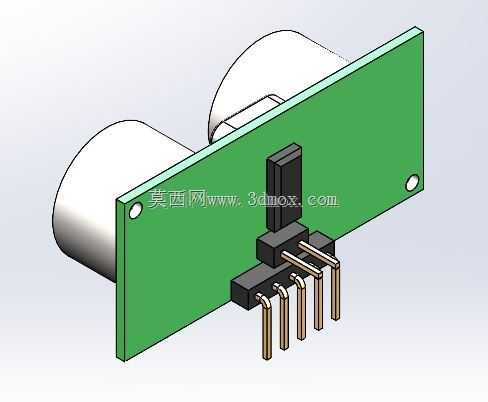

　　结构设计层面，这款传感器采用PCB基板作为承载主体，两个圆柱形声学换能器平行固定在基板正面，换能器的发声面与基板平面保持垂直，保证声波发射方向与安装基准面垂直，减少测距方向偏差。换能器与基板之间采用焊接固定，引脚处做了应力释放设计，避免安装过程中按压换能器导致的引脚脱焊。模式切换的跳线槽设置在基板背面，不会被正面的换能器或者接线遮挡，调试时可以直接在背面完成跳线帽的插拔切换，不需要拆卸传感器的安装结构。基板的边角处预留了标准安装孔位，孔位间距符合通用小型电子模块的安装尺寸规范，可以直接通过铜柱固定在设备的安装支架上，也可以采用背胶粘贴的方式固定在狭小的设备仓内部，安装方式灵活。

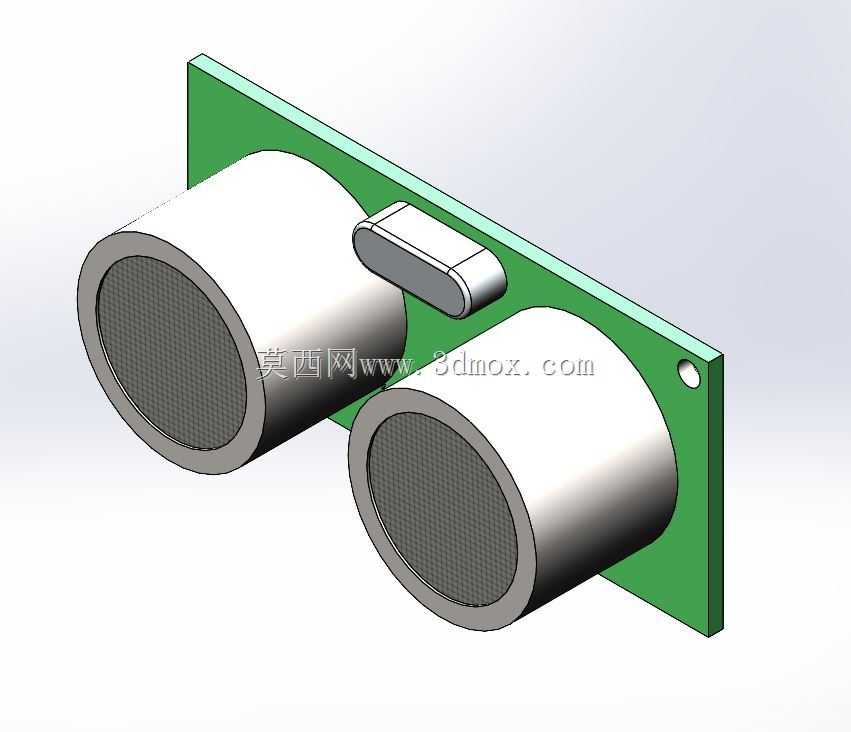

　　设计建模过程中，首先通过卡尺完成实物各部位的尺寸测绘，重点校准两个换能器的中心间距、换能器伸出基板的高度、安装孔的中心距与孔径、基板的整体长宽厚尺寸，保证建模完成后的装配边界与实物完全一致，避免结构设计时出现安装干涉。建模时将换能器的网面出声结构做了细节还原，既保证模型外观与实物匹配，也能在做结构装配仿真时，准确判断出声面与前方遮挡结构的安全距离，避免遮挡声波发射路径导致的测距不准。基板上的接插件位置按照实物尺寸定位，建模时预留出接线的插拔空间，保证装配后接线端子不会和周边结构件产生挤压。

　　从安装边界来看，这款传感器的整体厚度较薄，换能器的圆柱形结构直径统一，安装时只需要在前方预留出声路径的无遮挡空间，侧面与背面不需要预留过大的操作空间，适合安装在空间紧凑的小型设备内部，比如小型AGV小车的前部避障位、智能垃圾桶的满溢检测位、自动洗手器的感应位这类空间有限的安装场景。安装时需要注意保证传感器的出声面与被测面保持平行，减少声波反射角度偏差带来的测距误差，同时避免将传感器安装在有强气流直吹或者高频振动的位置，防止气流扰动或者结构振动影响声波传输的稳定性。在实际选型应用中，这款传感器的测距范围覆盖了日常近距检测的常用区间，对于0到数米范围内的固体障碍物检测都能稳定输出数据，相比同类型的简易测距模块，自带温度补偿的特性可以减少环境温度变化带来的声速偏差，提升不同温度环境下的测距精度，适合在户外简易检测设备、室内恒温/非恒温的工业工位中使用，不需要额外增加温度校准电路。
