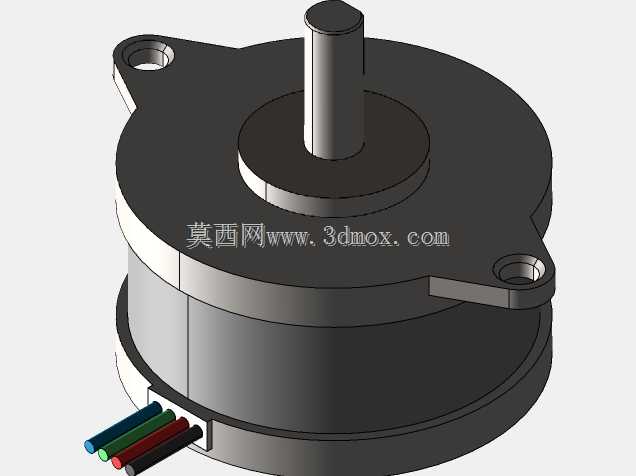

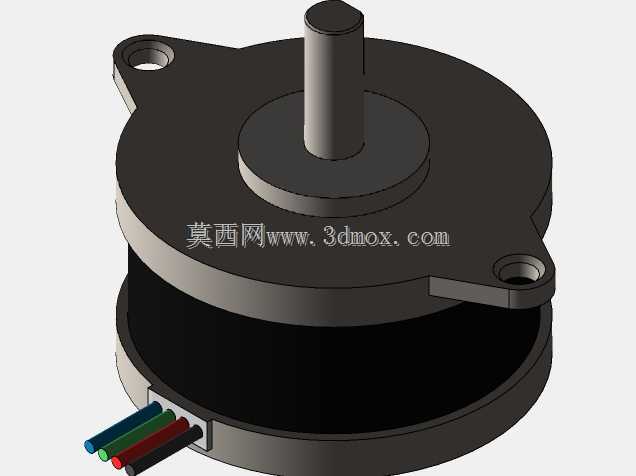

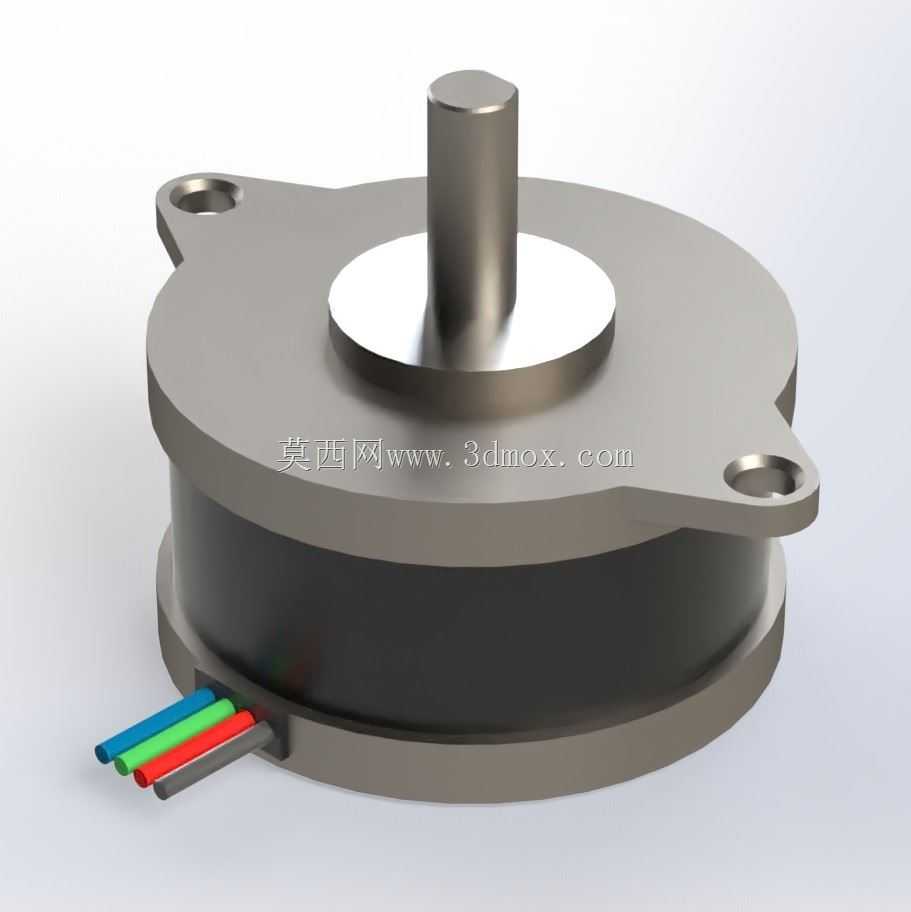

圆形Nema14双极步进电机结构设计

这款圆形双极步进电机的设计，首先要考虑的是狭小安装空间内的驱动适配需求，在便携检测设备、小型光学调焦机构、桌面级精密位移台这类对安装厚度有严格限制的场景里，常规方形步进电机的边角结构往往会挤占周边走线或相邻零件的布置空间，圆形的壳体轮廓能更好适配圆形安装腔体，也能让安装耳的受力分布更均匀，避免长期振动下安装位出现应力开裂。设计过程中先梳理实际工况的核心需求：双极绕组的接线要预留足够的出线长度与弯折余量，四根不同色标的出线对应不同绕组相位，能减少现场接线的相位核对工作量，出线位置选在壳体侧下方，避开安装耳的锁紧操作空间，也不会和输出轴端的负载连接件产生干涉。输出轴的轴径与伸出长度按照常规小型负载的连接标准设定，轴端没有做额外的键槽设计，依靠顶丝锁紧就能满足小扭矩传动的需求，适配同步带轮、小型联轴器这类常见连接件的安装尺寸。壳体上的两个安装耳做了沉孔设计，安装时螺丝头不会突出安装平面，能进一步压缩整体安装高度，两个安装孔的中心距严格匹配Nema14规格的安装标准，能直接替换同规格的其他型号电机，不需要重新设计安装基座。从功能特性来看，双极绕组的设计能在同等体积下输出更大的保持扭矩，适合需要精准定位、低速运行平稳的传动场景，壳体的金属外壳既可以充当绕组的散热结构，也能屏蔽部分电磁干扰，减少对周边敏感传感元件的信号影响。建模时要注意壳体上下盖的配合止口尺寸，止口的配合公差要控制在合理范围，既保证装配时的同轴度，也不会因为公差过紧导致装配困难，内部绕组的腔体要预留足够的绝缘间隙，避免绕组和金属壳体接触出现短路风险。输出轴和端盖的配合位置要考虑轴承的安装位，轴承的选型要兼顾径向承载和轴向间隙，保证输出轴转动时没有窜动，运行噪音控制在合理区间。实际选型应用时，要注意这款电机的安装边界：整体圆形壳体的外径决定了安装腔体的最小开孔尺寸，安装耳的外伸长度要预留螺丝锁紧的操作空间，出线侧要预留至少10mm的走线弯折空间，避免线材被壳体或安装基座挤压破损。这类小型步进电机通常用在对定位精度有要求但负载扭矩不大的场合，比如实验室小型液体分配设备的柱塞驱动、手持检测设备的探头进给机构、3D打印设备的小型挤出机构，设计安装结构时要尽量让负载的作用力方向和输出轴同轴，避免出现径向偏载，否则会加速轴承磨损，缩短电机使用寿命。
