100吨每小时处理量石灰石干燥设备

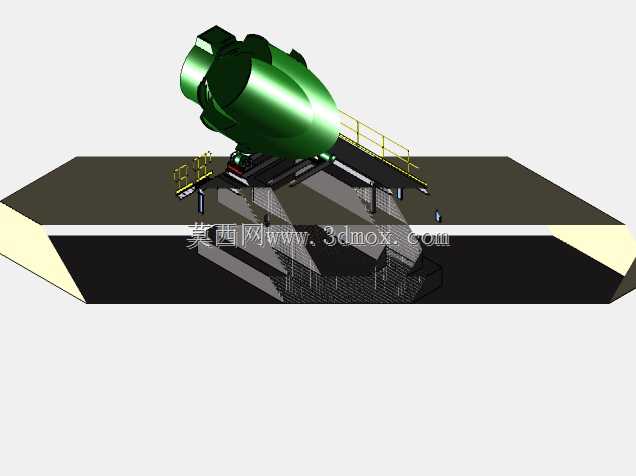

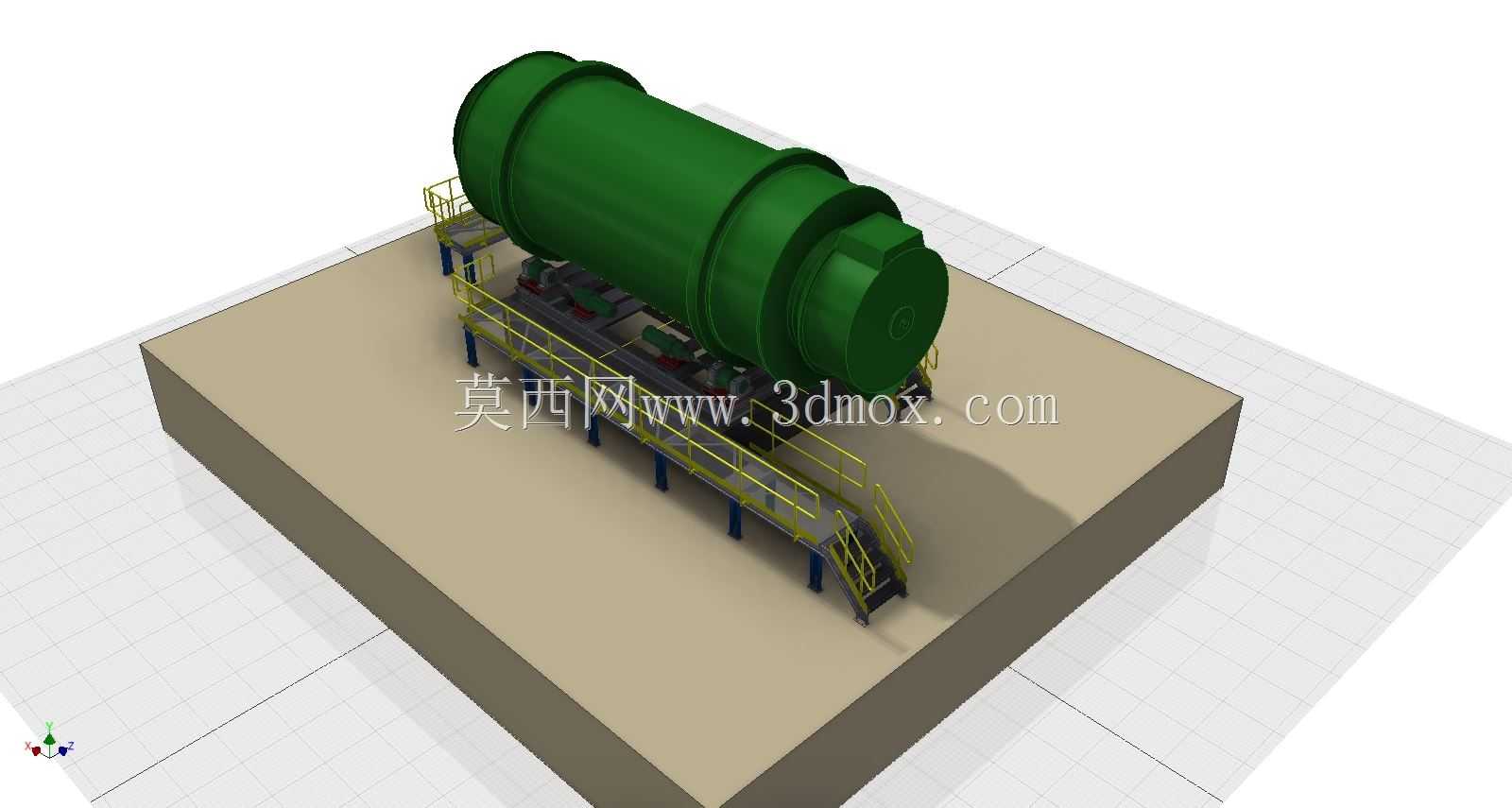

　　在建材生产、矿石加工的产线布局里，石灰石干燥环节往往是衔接破碎筛分与后续煅烧、粉磨工序的关键节点，不少产线出现的成品含水率波动、下游设备堵料、热耗超标问题，追根溯源都和干燥段的设备匹配度、结构合理性直接相关。这套处理能力标定为100吨每小时的石灰石干燥设备，采用卧式回转筒体的核心结构，整体安装在高出地面的混凝土基座上，配套双侧带护栏的操作检修平台与斜向步梯，完全匹配规模化矿石加工产线的连续作业需求。从实际工况适配角度来说，石灰石原料入料粒度通常在0-30mm区间，入料含水率最高可达15%，经过该设备干燥处理后出料含水率可稳定控制在1%以内，完全满足后续立磨粉磨、回转窑煅烧的进料含水率要求，避免高含水率物料在粉磨设备内部黏结衬板、

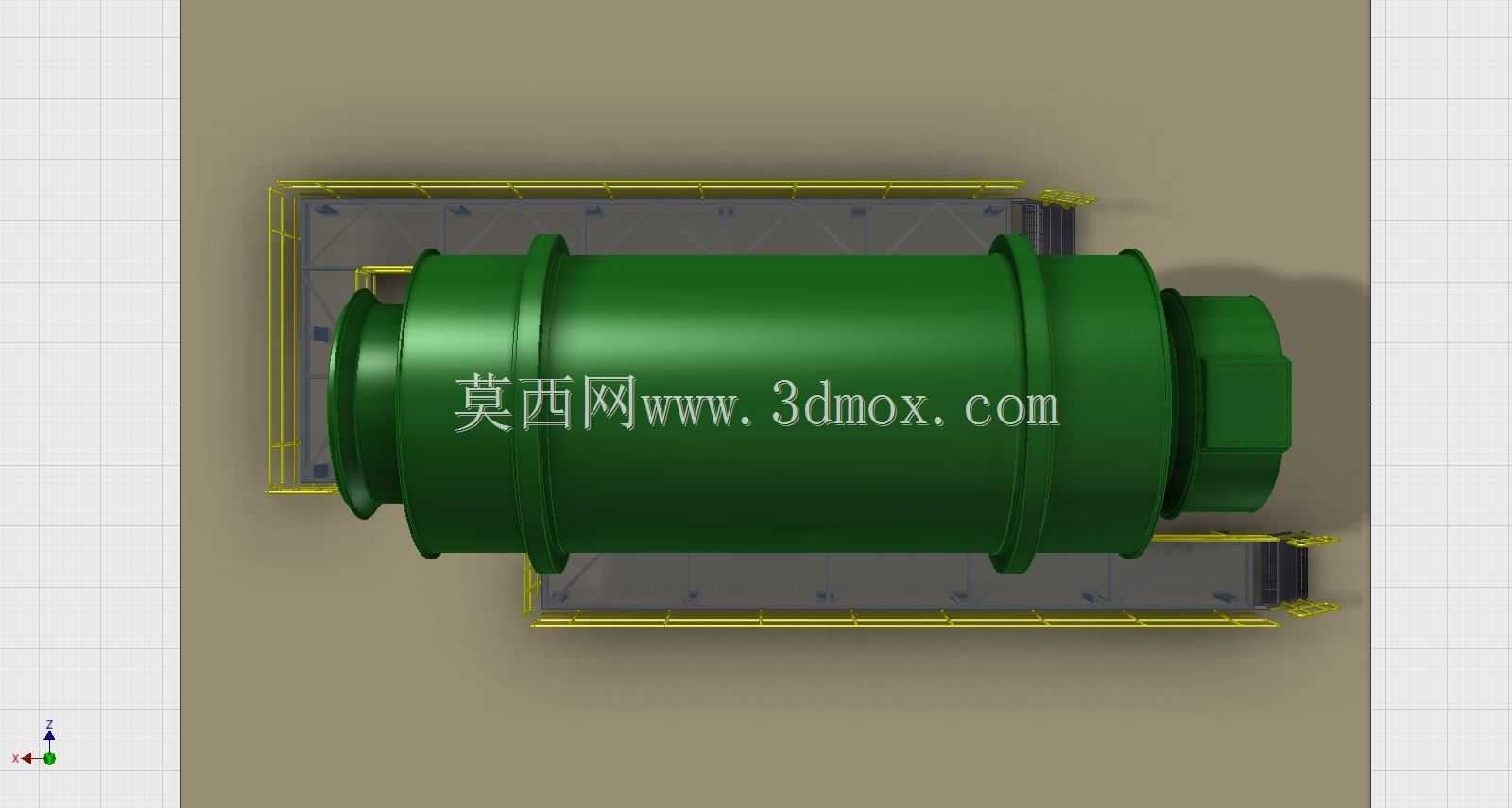

　　造成选粉机负荷波动，也能减少煅烧环节因为水分蒸发额外消耗的热能。设备的核心筒体采用变径三段式结构，入料端直径略小于中段筒体，出料端设置导料锥结构，这种设计一方面可以延长物料在高温干燥段的停留时间，让高温烟气和物料充分接触换热，另一方面可以避免出料端物料堆积，保证连续排料的顺畅性。筒体外部套装的滚圈与下方的托轮组配合，承担整个筒体满载运行时的总重量，传动装置布置在筒体侧下方，通过齿轮啮合带动筒体以低转速匀速转动，筒体内壁焊接的升举式扬料板会随着筒体转动不断将物料扬起撒落，让物料在筒体横截面上形成均匀的料幕，和通入筒体内部的热烟气进行充分的逆流换热，相比传统的直管式扬料板，这种折线型扬料板可以减少物料的轴向窜动速度，延长热交换时间，提升热效率30%左右。从安装边界来看，整套设备的基座需要满足每平方米不低于10吨的承重要求，筒体的轴向安装倾斜角度控制在3-5度，入料端高度高于出料端，依靠筒体转动和倾角共同作用实现物料从入料端向出料端的连续移动，安装时需要保证前后托轮组的同轴度误差不超过2mm，避免运行过程中出现筒体窜动、滚圈偏磨的问题。操作检修平台的宽度设置为1.2米，护栏高度1.2米，步梯倾角45度，完全满足日常巡检时更换密封件、检查托轮润滑、观测筒体运行状态的操作空间需求，平台踏板采用花纹防滑钢板，避免巡检人员在设备积灰、潮湿环境下滑倒。在产线适配设计上，该设备的入料口配套密封给料装置，和上游的皮带输送机出料端软连接，避免漏风造成热效率损失，

　　出料口配套锁风卸料阀，和下游的皮带输送机或者斗式提升机衔接，整个干燥系统的负压控制在-50到-100Pa之间，既可以避免高温烟气带着粉尘外溢造成车间环境污染，也能减少冷风进入筒体降低换热效率。设备的密封装置采用石墨块接触式密封，安装在筒体两端和进出料箱的衔接位置，相比传统的迷宫式密封，这种密封结构可以适应筒体运行过程中的轻微径向跳动和轴向窜动，长期运行的漏风率可以控制在5%以内。从结构设计的细节考量，筒体的材质选用Q345R压力容器钢板，焊接完成后需要进行整体退火处理消除焊接应力，避免长期高温运行下筒体出现变形，扬料板采用耐磨合金钢板制作，通过螺栓固定在筒体内壁，磨损后可以快速更换，不需要对筒体进行动火作业，大幅缩短检修停机时间。

　　托轮组采用调心滚子轴承，配套稀油润滑装置，运行过程中可以自动补偿筒体的微小变形带来的轴系偏差，轴承的运行温度控制在70摄氏度以下，保证长期连续运行的可靠性。在实际选型适配时，需要根据上游破碎工序的处理能力、原料的初始含水率、当地的年均环境温度来匹配对应的热风炉供热能力，通常配套的热风炉供热量需要达到1200万大卡每小时，才能保证在低温高湿季节也能达到额定的处理能力和干燥效果，设备的烟气出口配套除尘装置，将尾气中的粉尘浓度控制在国家环保要求的排放限值以内，避免粉尘排放超标。整套设备的布局需要预留足够的检修空间，筒体侧面至少留出3米的通道用于吊装更换托轮、传动齿轮等易损件，热风炉和筒体之间的热风管道需要铺设保温层，减少管道输送过程中的热损失，保温层外表面温度不超过50摄氏度，避免造成人员烫伤和热能浪费。
