工业管路用多接口超级阀结构设计

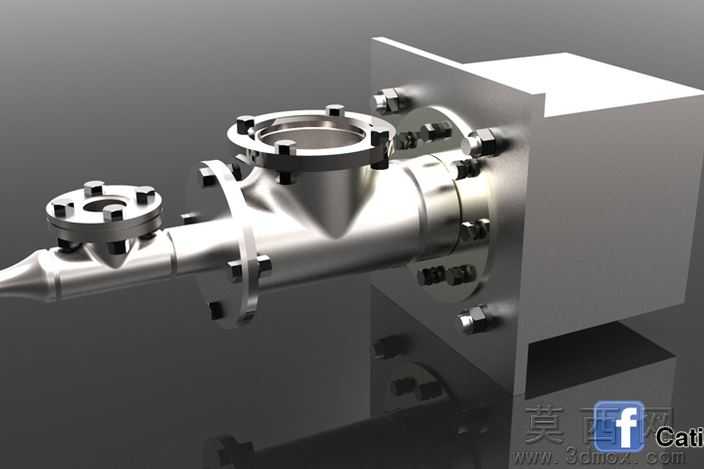

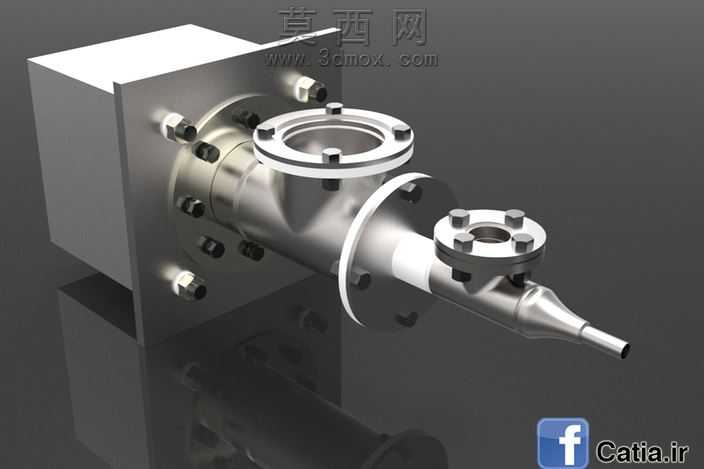

本作品为工业管路系统专用的多接口超级阀三维设计方案，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差规范，对每一处连接结构、密封面、紧固件点位都做了精准的尺寸约束，确保模型可直接对接后续工程出图、生产加工环节。模型渲染阶段采用金属材质为主的材质体系，阀体主体赋予哑光不锈钢材质，还原工业金属的细腻磨砂质感，法兰密封面设置高亮金属光泽区分加工面与非加工面，紧固件螺栓、螺母单独赋予镀锌钢材质，不同材质的粗糙度、反光度参数经过多轮调试，最终呈现出接近工业实物的视觉效果，背景采用深灰色渐变影棚环境，搭配定向打光突出阀体的结构层次与金属质感，避免多余光影干扰结构展示。结构设计上，该超级阀采用集成式多通路布局，一侧设置方形安装基座用于设备端固定，基座与阀体之间通过多组周向排布的螺栓实现紧固连接，保证安装稳定性；阀体主体集成三个不同通径的法兰接口，分别对应不同管路的接入需求，法兰接口均采用标准螺栓孔排布，适配常规工业管路的法兰连接规范；阀体末端设置缩径式导流出口，内部流道做平滑过渡处理，可有效降低流体输送过程中的阻力损失，减少湍流产生。设计思路围绕工业场景下的多管路集成控制需求展开，将原本需要多个单一阀门组合实现的通路控制功能集成在单个阀组上，大幅减少管路系统的连接点位，降低泄漏风险的同时节省安装空间，整体结构紧凑，安装维护便捷，可适配化工、能源、流体输送等多个领域的管路控制场景，建模过程中对内部流道、密封结构、活动阀芯的装配关系都做了完整的干涉检查，确保各部件运动无卡滞、装配无错位，完全符合工业阀门的设计标准与使用要求。
