英制楔形连接角式截止阀结构设计

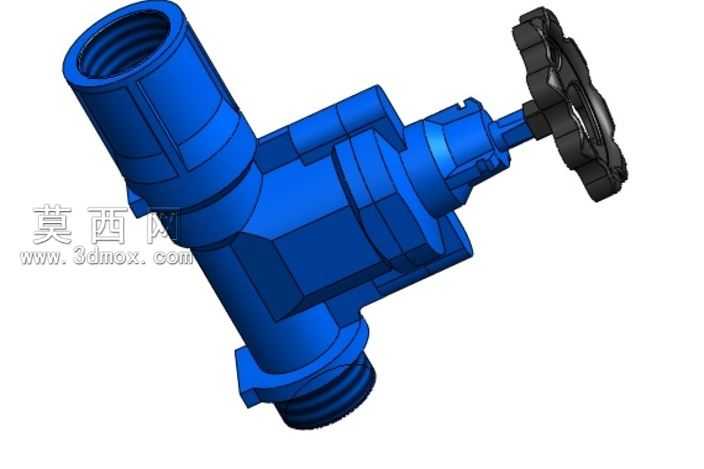

本模型为英制规格楔形连接角式截止阀，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循英制尺寸公差标准，对阀门各组成部件进行独立参数化绘制，保证各装配结构的配合精度符合管路阀门的通用设计规范。模型整体采用角式90度流道布局，进水端与出水端呈垂直排布，适配管路转角位置的安装需求，两端接口采用英制螺纹连接结构，螺纹牙型、螺距参数完全匹配英制管路连接标准，可直接对接同规格英制管路。阀体主体采用一体化结构设计，内部流道做平滑过渡处理，减少介质流通时的阻力损失，楔形密封结构设置于阀瓣与阀座配合位置，密封面采用斜度匹配的楔形设计，相比平面密封结构具备更好的自紧密封性能，在介质压力作用下可进一步提升密封贴合度，降低内漏风险。阀杆采用梯形螺纹传动结构，与手轮配合实现阀瓣的升降控制，手轮采用多辐条镂空结构，兼顾操作力矩需求与轻量化设计要求，手轮与阀杆之间采用键连接传递扭矩，避免操作时出现打滑问题。阀杆与阀体之间设置多级密封填料结构，可通过填料压盖调节密封预紧力，保证阀门长期使用过程中的外密封性能。建模过程中对所有活动部件的运动行程做了参数化约束，可模拟阀门从全开到全闭的完整动作过程，验证阀瓣升降过程中与阀体、阀座的干涉情况，确保结构运动逻辑合理。材质渲染方面，阀体部分采用蓝色工程塑料质感材质，模拟工业常用塑料阀门的外观效果，手轮部分采用黑色哑光硬质材质，还原铸铁手轮的视觉特征，螺纹部位做细节纹理刻画，还原机械加工的表面质感，整体渲染效果清晰展示阀门的外部结构特征与各部件的装配关系，可用于管路系统设计选型参考、阀门结构教学演示以及相关产品的二次开发设计基础。
