快动式机用压紧夹持工装结构

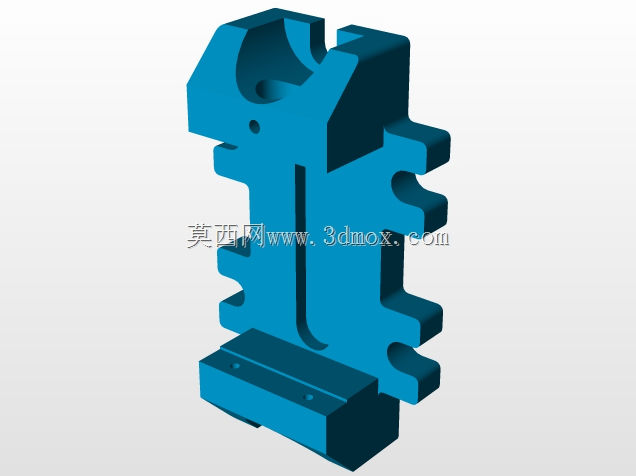

　　这款手动压紧夹持结构，是面向小批量零件机加工、工位装配场景设计的快速夹紧工装，日常在铣削工位小型铝件定位、装配线塑料壳体压合、检测工位工件固定场景中都能适配，相比传统螺栓压紧结构，操作行程更短，单次装夹的动作耗时能压缩六成以上，适合频繁上下料的工位使用。从结构设计逻辑来看，整体采用侧装基座的安装形式，基座背部的拼接式卡槽结构，可直接适配常规工业铝型材的T型槽安装，不需要额外加工转接板，安装时只需要从型材端部滑入槽内，调整到对应工位位置后锁紧侧边的固定螺钉即可，安装边界的宽度控制在120mm以内，高度方向在操作手柄压下的最低位置总高不超过180mm，不会和工位上方的加工主轴、压装头产生运动干涉，适配多数轻型加工台的安装空间。

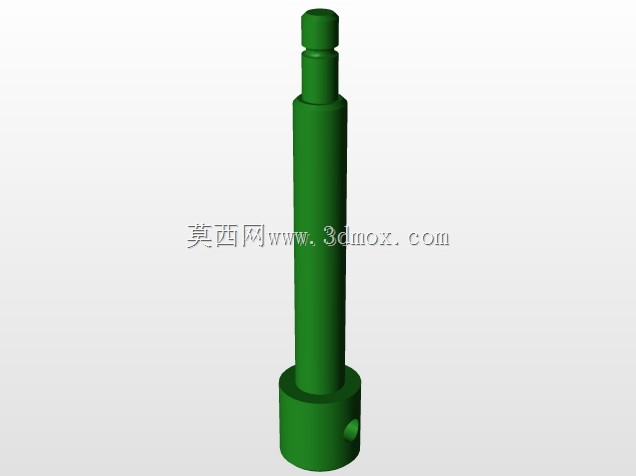

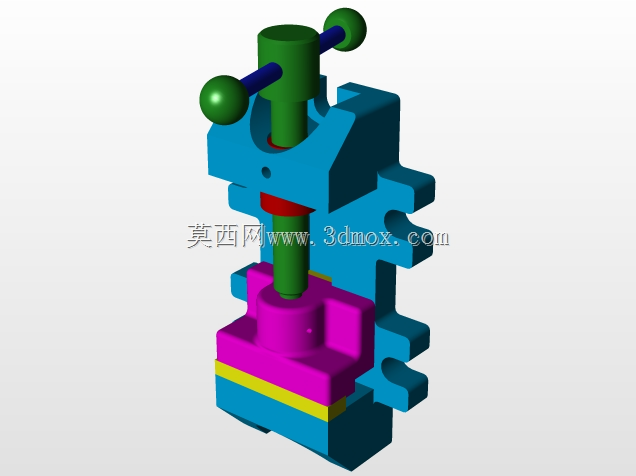

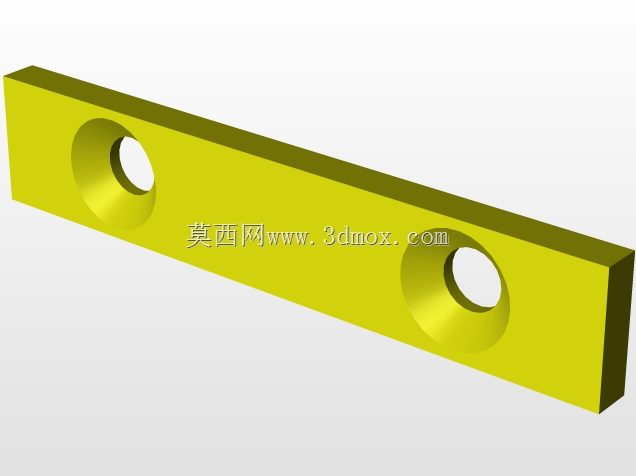

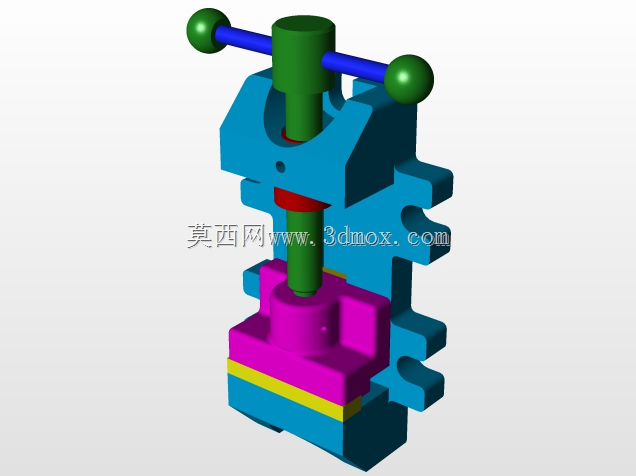

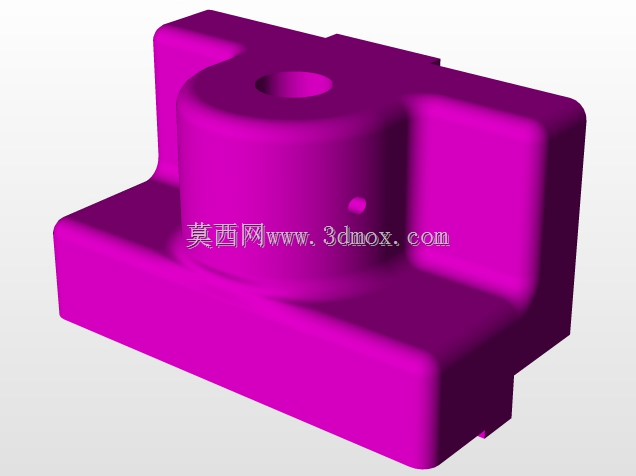

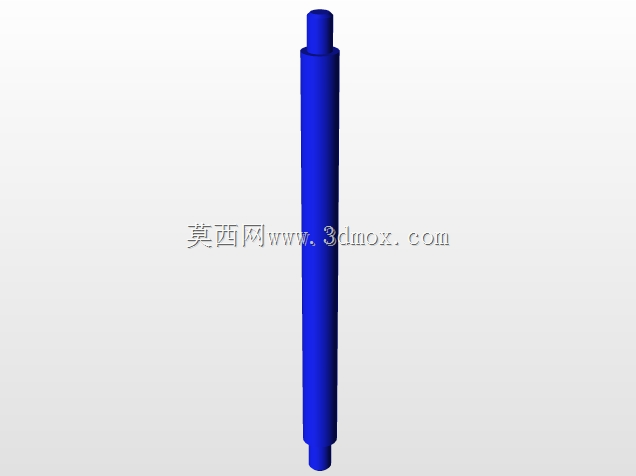

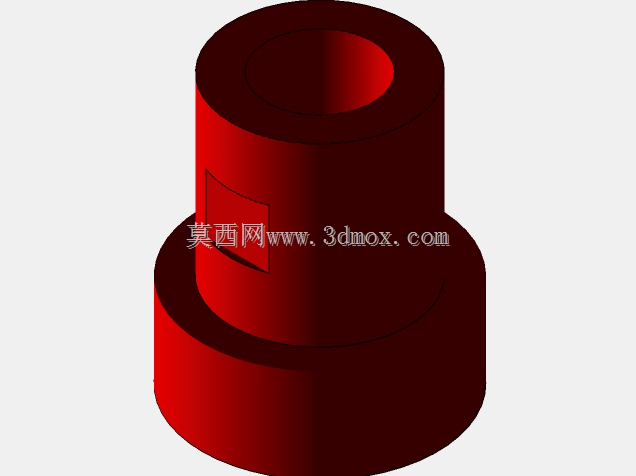

　　核心的夹紧传动采用螺旋副加导向压头的组合结构，顶部的操作手柄做了球形端头设计，操作时手部握持不会打滑，施加的扭矩通过中间的传动螺杆传递到下方的压块，螺杆和基座之间做了铜套导向配合，长期往复使用不会出现螺杆偏磨的问题，压块和工件接触的端面做了可拆卸的聚氨酯垫层设计，既可以避免刚性接触夹伤工件表面，垫层磨损后也可以单独更换，不需要更换整个压头部件。基座的主体承力结构做了等强度的筋位设计，在保证整体刚性的前提下尽可能削减了非承力区域的材料重量，整体重量控制在2.7kg左右，单人即可完成工位间的转移调整，基座底部的定位面做了0.02mm的平面度加工要求，安装后可以保证压头的下压垂直度在0.03mm以内，避免装夹后工件出现倾斜，

　　影响加工或装配精度。压头的行程设计为35mm，不需要完全旋出螺杆就可以完成常规厚度工件的装卸，针对不同厚度的工件，还可以通过调整螺杆上端的锁紧螺母来限定压头的初始位置，进一步缩短单次夹紧的操作行程，在批量加工同一规格工件时，调整好初始位置后，只需要转动手柄半圈即可完成夹紧或松脱，操作效率远高于传统的台虎钳或螺栓压板结构。和常规的侧压夹紧结构不同，这款结构采用垂直下压的施力方向，夹紧力垂直作用在工件的支撑面上，不会产生侧向的分力导致工件移位，压合过程中受力均匀，对于薄壁类的零件也不会出现夹压变形的问题，在传感器壳体、小型塑料结构件、薄铝板的加工固定场景中适配性极强。结构的所有运动部件都设计了防尘间隙，日常加工产生的铝屑、

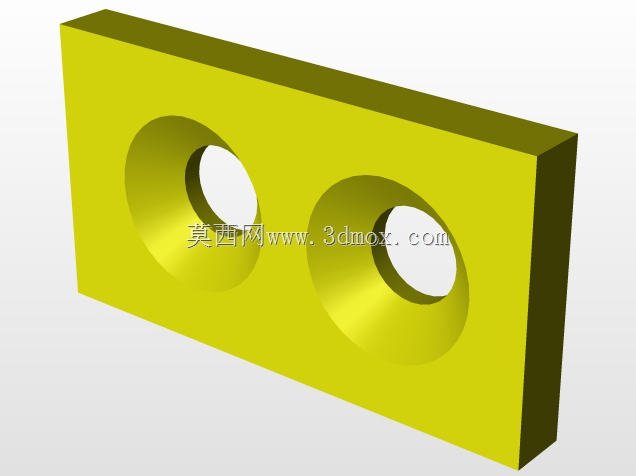

　　塑料碎屑不会进入传动副内部造成卡滞，日常维护只需要定期在螺杆位置涂抹少量润滑脂即可，不需要复杂的拆解保养，适合车间多粉尘的工况环境使用。在设计过程中，特意将所有的外露棱边都做了R2的圆角处理，操作过程中不会划伤操作人员的手部，操作手柄的转动半径控制在80mm，操作时手部的活动范围不会超出基座的安装边界，不会和相邻工位的工装、工具产生碰撞。基座侧面预留了两个M6的螺纹孔，可以根据使用需求加装定位挡块，针对特定形状的工件做快速定位，不需要每次装夹都调整工件位置，进一步提升批量作业的装夹效率。
