对开式长条形柱状工件定位夹持工装结构

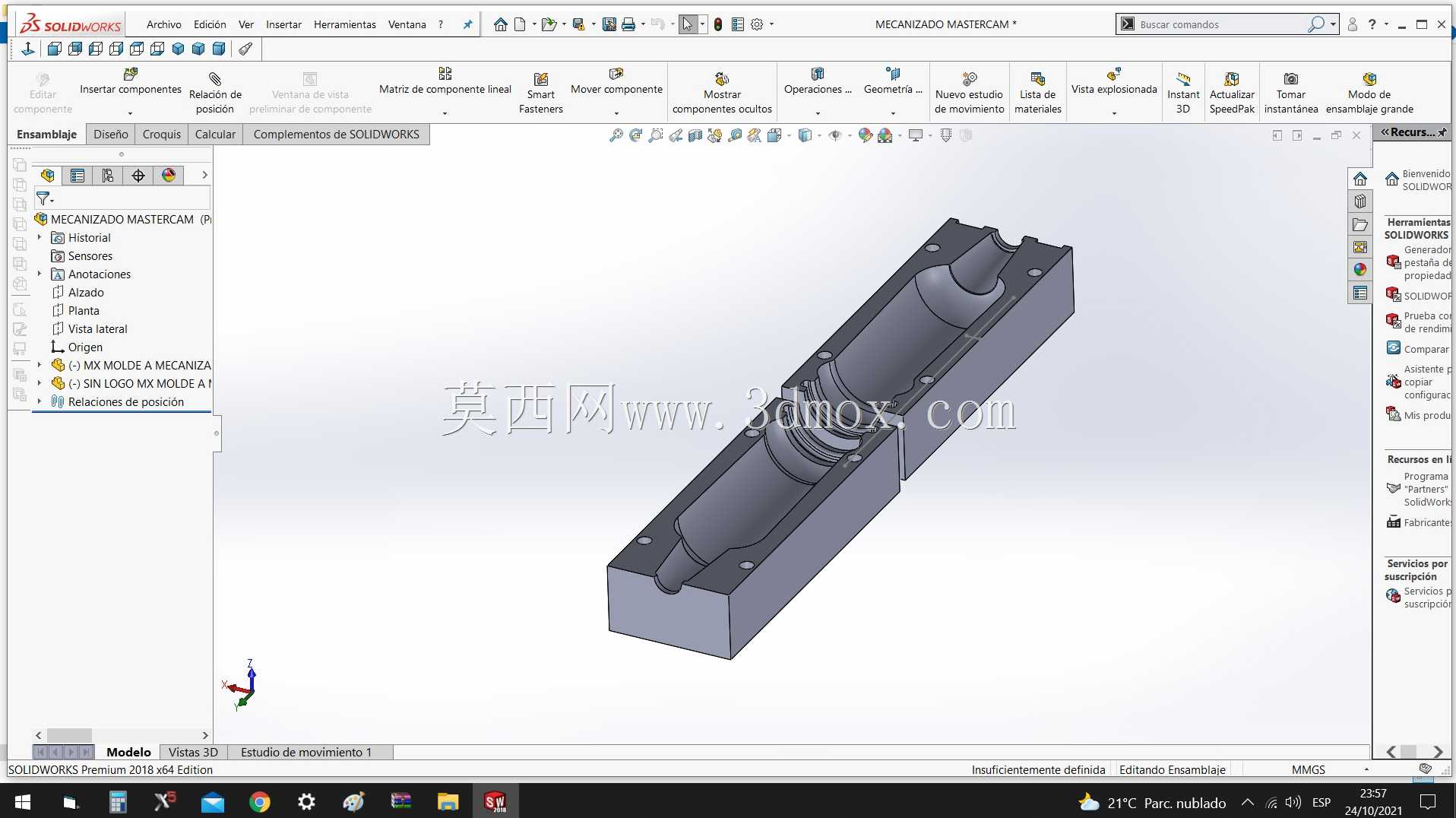

　　在轴类、管状细长工件的加工、检测以及装配工序里，这类对开式的定位夹持结构是车间现场非常常用的工装形式，区别于常规的三爪卡盘、平口钳装夹，它的核心优势是可以实现长尺寸柱状工件的全段包覆定位，避免细长工件在装夹过程中出现的挠度变形，尤其适配那些外轮廓存在阶梯变化、异形曲面的柱状零件，比如传感器外壳、细长液压阀芯、小型精密管件的工序间周转与加工定位。从结构本身来看，整体采用上下对合的分体式设计，两个半体的合模面经过精铣加工，保证合模后的分型面贴合间隙控制在0.02mm以内，避免装夹过程中出现错位导致的工件定位偏差。内部的型腔完全按照待装夹工件的外轮廓做随形设计，从型腔的阶梯变化可以看出，它适配的工件一端为小直径圆柱段，中间存在过渡锥面，

　　另一端为大直径的扩口段，型腔的每一段尺寸都和工件外轮廓保持0.03-0.05mm的间隙配合，既保证工件可以顺利放入型腔，不会出现卡滞，又能限制工件在径向的所有自由度，装夹后工件不会出现径向窜动。两个半体的外侧边角都做了C2的倒角处理，避免工装在搬运、使用过程中锐边划伤操作人员，同时合模面的四个角位置预留了螺丝安装孔，合模后可以通过内六角螺丝将两个半体锁紧，锁紧力均匀分布在工装的四个角，不会因为单点锁紧导致型腔变形，影响装夹精度。在安装边界上，工装的整体外形为规则的长方体结构，底面经过平磨处理，平面度控制在0.01mm以内，可以直接固定在机床工作台、检测平台的T型槽上，不需要额外做适配安装板，长方体的外形也方便在工装外侧加装定位销、

　　行程开关等检测元件，适配自动化生产线的自动上料、下料工位的定位需求。设计这类工装的时候，首先要考虑的是工件的取放便利性，对开式结构相比整体式的套装结构，不需要从工件的一端轴向穿入，对于那些两端都已经装配了其他零件、无法轴向穿入工装的工件来说，这种侧向开合的结构可以直接从工件的径向完成装夹，适配的工序场景更广。其次是型腔的加工工艺性，随形的型腔可以采用数控铣削一次加工成型，两个半体在加工型腔的时候可以先把两个方块用螺丝锁紧为一个整体，再一次性加工出完整的型腔，这样可以完全避免两个半体分别加工带来的分型面错位问题，保证合模后型腔的同轴度。另外在工装的材质选择上，常规工况下采用45号钢调质处理即可，硬度达到HB220-250，

　　既有足够的刚性保证装夹过程中不会变形，又有不错的加工性能，加工成本较低；如果是用于批量较大的生产场景，还可以在型腔表面做淬火处理，硬度提升到HRC45-50，提升工装的耐磨性能，延长使用寿命。在实际使用场景中，这类工装除了用于机械加工工序的装夹，还可以用于工件的密封性检测、压力测试工位，把工件装夹在型腔内之后，工装的两端可以预留密封接口，直接通入压缩空气或者检测液体，不需要额外设计密封夹具，一装多用，减少车间的工装种类数量，降低工装管理成本。还有在传感器类精密零件的装配工序里，这种随形对开工装可以作为装配基准座，将传感器的外壳固定在型腔内，再依次装配内部的敏感元件、电路板，装配过程中外壳不会出现晃动，保证装配的同轴度和位置精度，避免因为装夹不稳导致的装配不良。需要注意的是，这类工装在设计的时候要提前考虑工件的公差累积，型腔的尺寸不能完全按照工件的名义尺寸设计，要根据工件外轮廓的公差带，预留合适的间隙，避免工件尺寸处于上偏差的时候无法放入型腔，同时还要在型腔的非定位面位置预留微小的排气槽，合模的时候型腔内的空气可以顺利排出，不会因为空气憋压导致工件无法完全放入定位位置。另外在两个半体的合模面位置，可以加装两个圆柱定位销，在每次合模的时候通过定位销实现两个半体的精准对位，不需要每次合模都调整位置，提升装夹的效率，定位销的位置要避开型腔和螺丝孔，避免干涉工装的正常使用。
