美标PVC法兰连接件三维结构设计

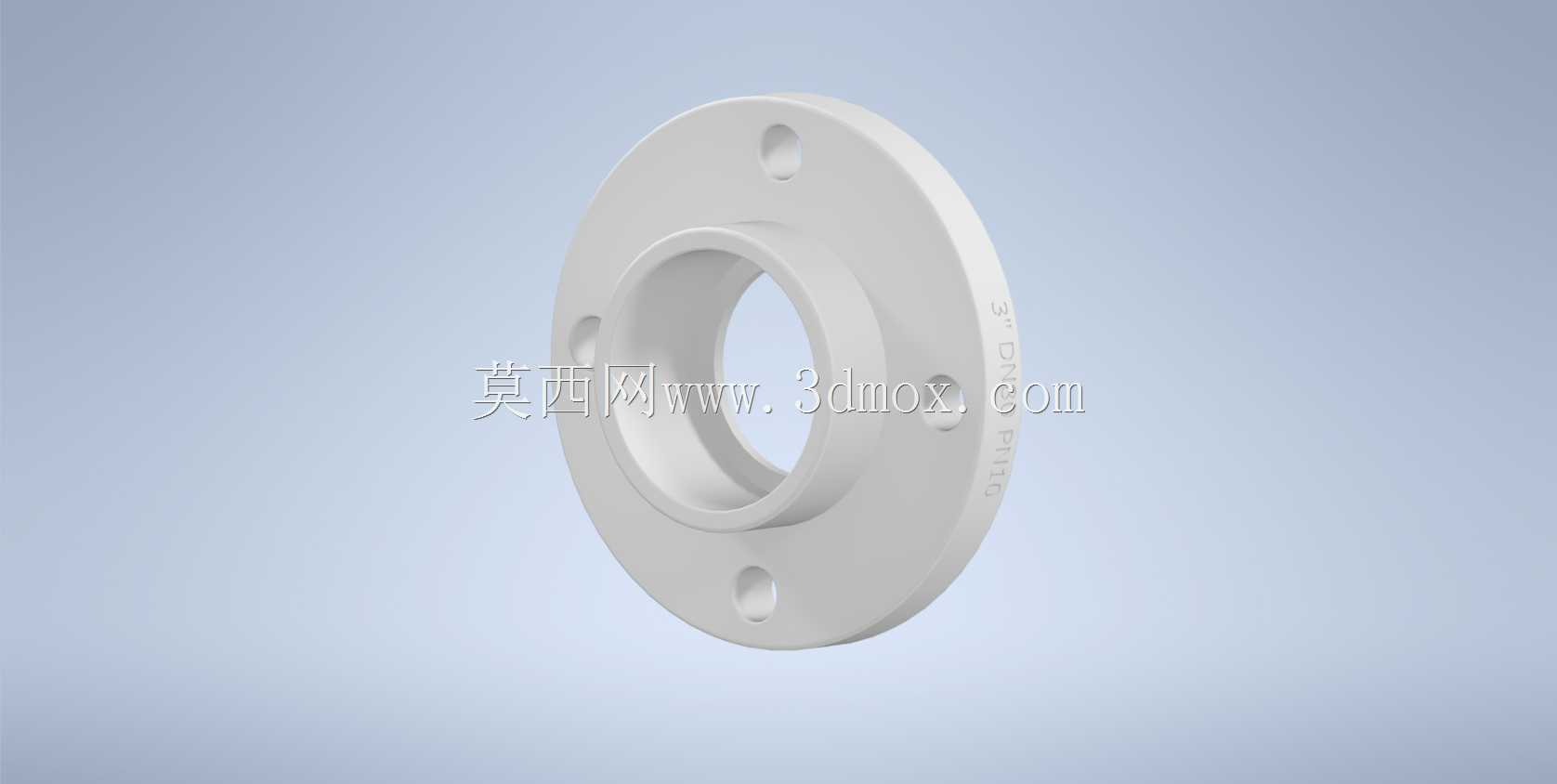

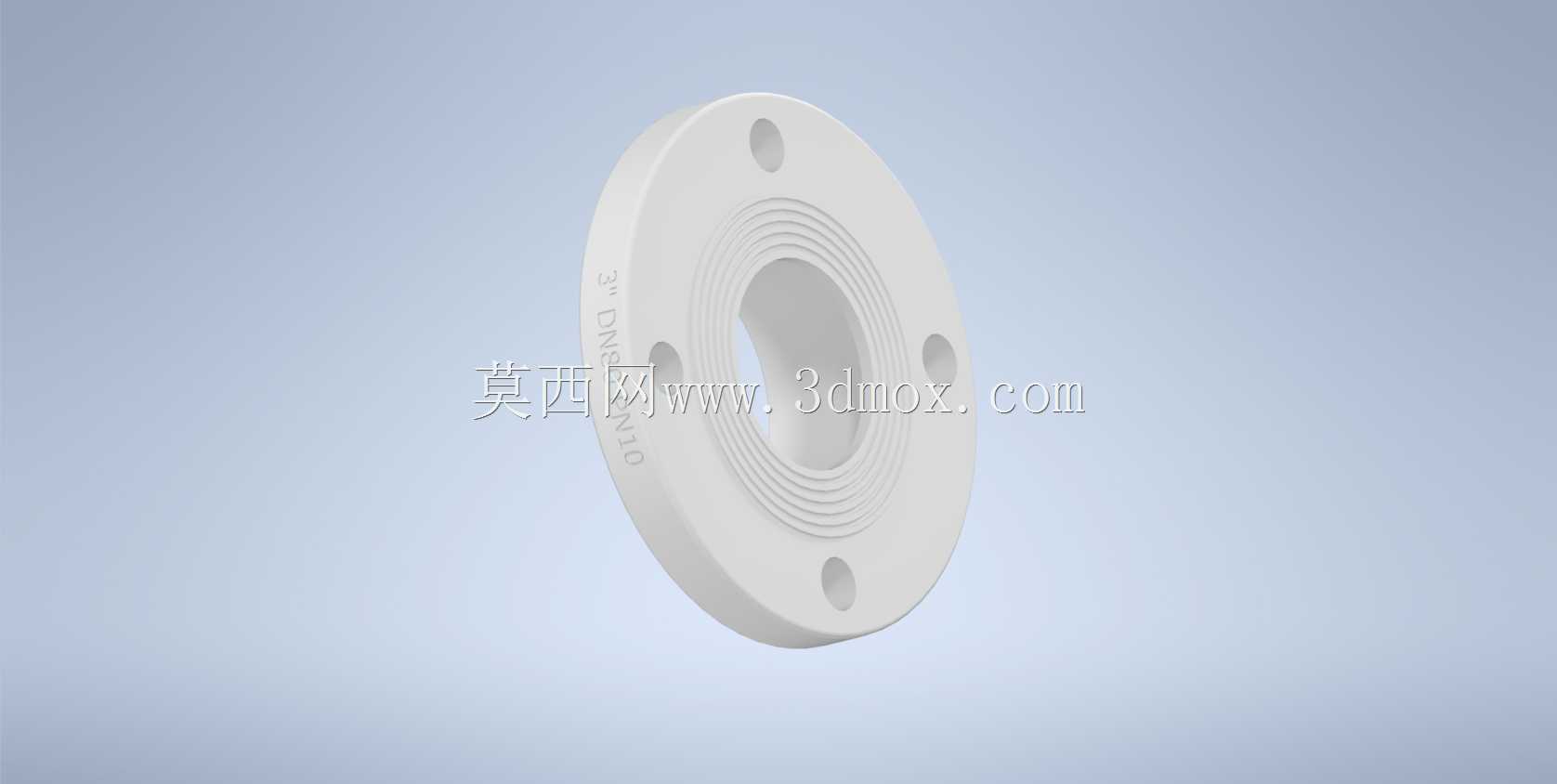

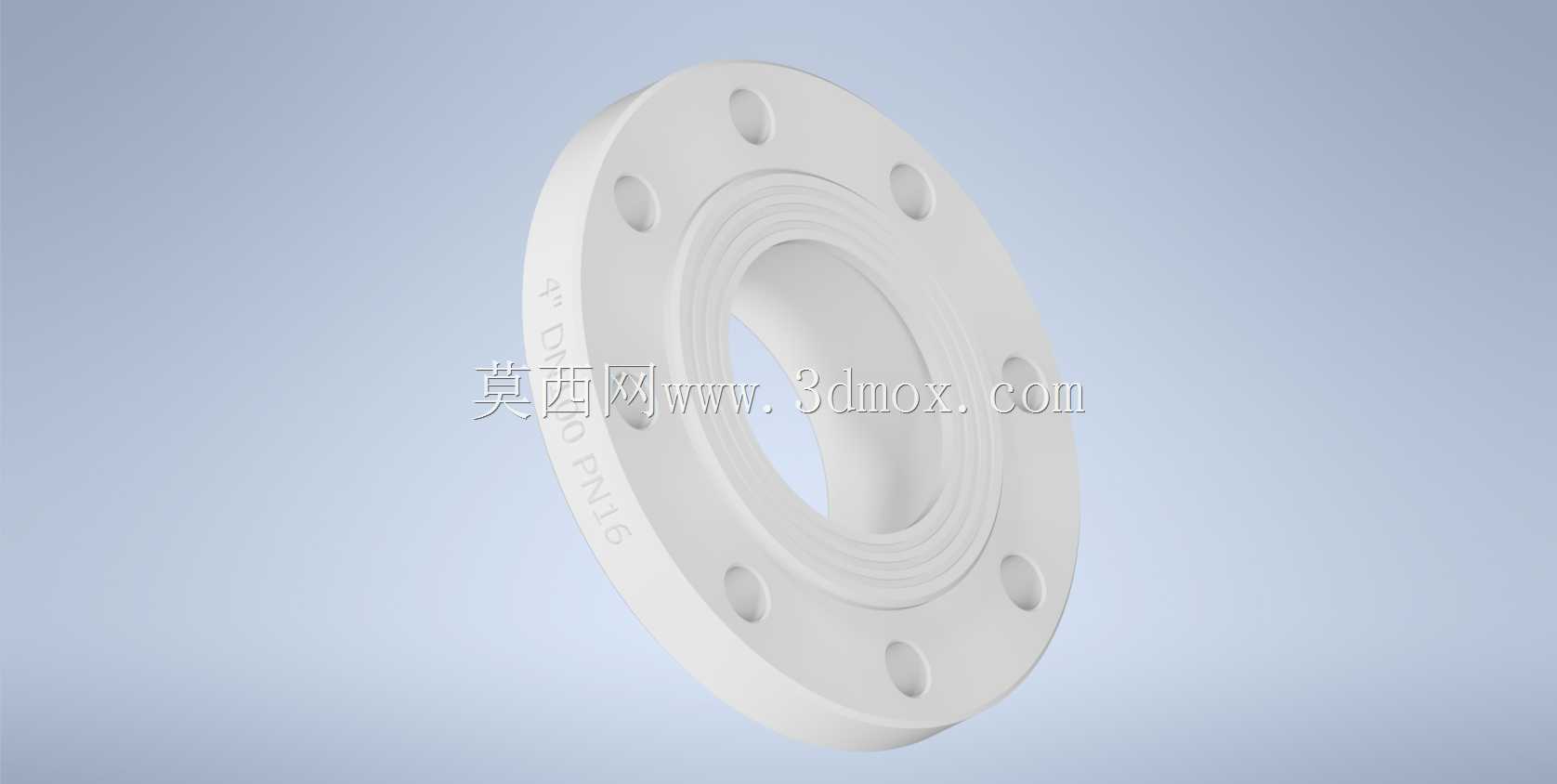

　　在化工流体输送、民用给排水、腐蚀性介质管路布设场景中，PVC材质法兰是低压常温管路系统里实现管道与管道、管道与阀件、管道与罐体端口刚性对接的核心连接件，这款符合ANSI标准的PVC法兰，适配美标系列PVC管路的安装对接需求，在水处理设备管路组装、实验室腐蚀性药剂输送管路、市政排污支管接驳场景中应用广泛。从结构设计逻辑来看，这款法兰采用一体式注塑成型结构，主体为圆盘式法兰盘加中心承插/对接凸台的经典结构，法兰盘上均匀分布螺栓通孔，孔位排布严格匹配ANSI对应压力等级的法兰孔距规范，安装时可直接与同标准的金属法兰、PVC法兰、设备端口法兰通过螺栓组锁紧，两片法兰之间加装适配的橡胶或四氟密封垫片，即可实现管路端口的静密封，避免介质渗漏。

　　中心的凸台结构一方面用于和PVC管道端部进行粘接或者热熔对接，凸台的内径尺寸与对应公称通径的PVC管材外径做公差匹配，预留粘接剂填充间隙，保证粘接后连接强度足够，不会在管路承压时出现拔脱问题；另一方面凸台的端面可在对接时对密封垫片形成内侧定位，避免垫片在管路压力波动时出现移位，影响密封效果。从安装边界来看，法兰盘的外圆尺寸、螺栓孔中心圆直径、螺栓孔直径、法兰整体厚度、凸台的伸出长度都严格遵循ANSI对应压力等级的尺寸规范，选型时只要匹配对应公称通径、对应压力等级的管路系统，不需要额外做孔位适配或者端面加工，即可直接完成组装。设计过程中，针对PVC材料的力学特性做了结构优化：法兰盘的螺栓孔周边做了局部加厚处理，

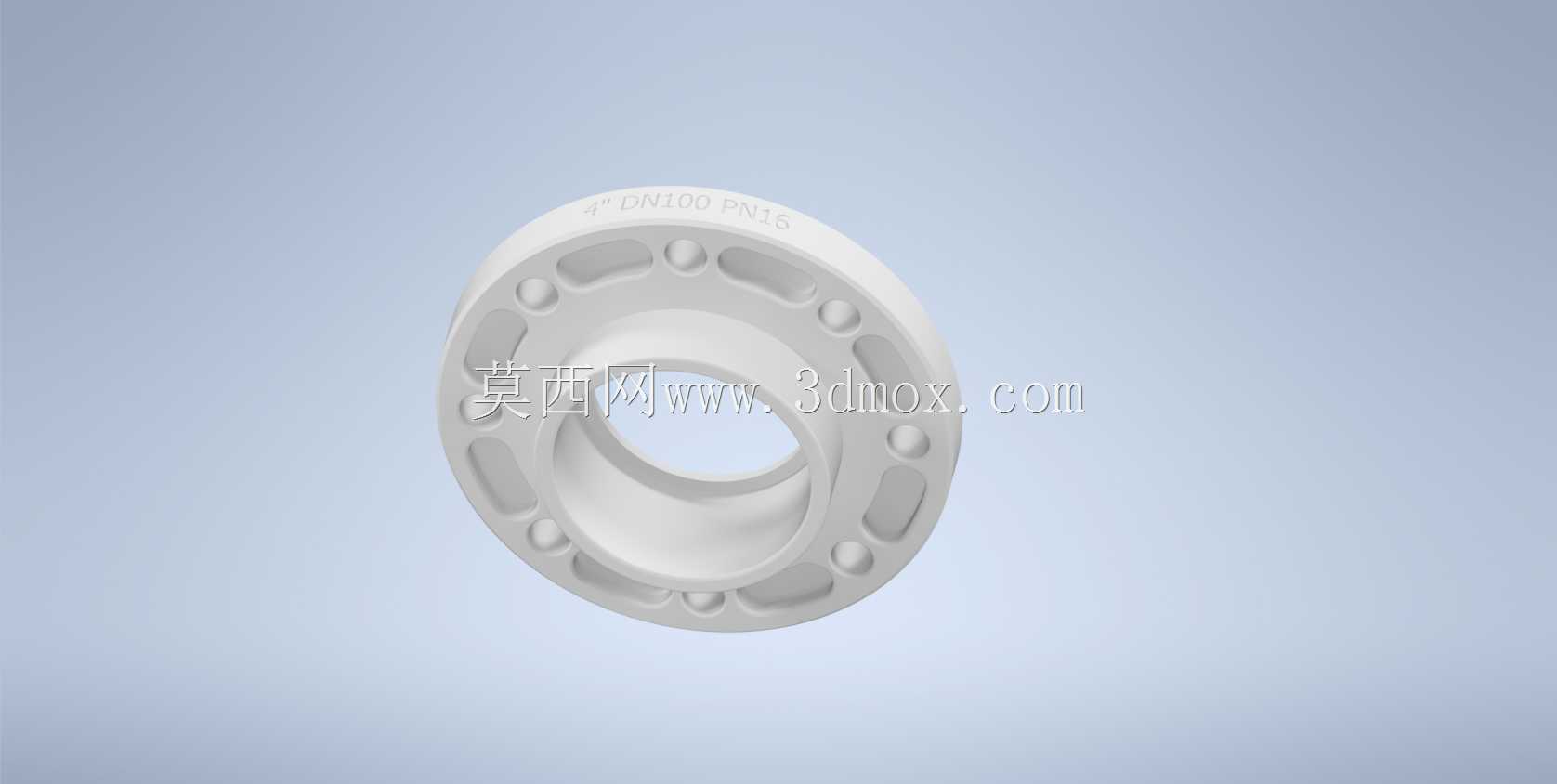

　　避免螺栓锁紧时局部压应力过大导致法兰盘开裂；法兰盘与中心凸台的衔接位置做了圆弧过渡，减少注塑成型时的应力集中问题，同时提升法兰整体的抗扭、抗弯能力，避免管路安装时受侧向力出现衔接处断裂。在实际使用场景中，这类PVC法兰相比金属法兰重量更轻，耐酸碱腐蚀性能更优异，不需要做额外的防腐涂装处理，安装时不需要重型吊装工具，单人即可完成对位锁紧作业，大幅提升低压腐蚀性介质管路的安装效率。需要注意的是，这类PVC法兰的适用温度范围、承压能力和材料特性直接相关，选型时需要匹配管路的实际工作压力、介质温度、介质腐蚀特性，避免超工况使用导致法兰变形、密封失效。从建模细节来看，这款模型还原了法兰表面的标准标识刻印位置、螺栓孔的倒角结构、

　　凸台端部的导向倒角，安装时凸台端部的倒角可以方便管道插入承口，螺栓孔的倒角可以避免螺栓穿入时被孔边毛刺卡滞，这些细节结构都是实际生产安装中必须考虑的工程细节，模型的尺寸链完全按照美标法兰的规范做参数化搭建，可直接用于管路系统的装配干涉检查、管路排布模拟，也可作为同类PVC法兰产品结构优化的参考基础。在管路系统组装时，法兰的螺栓锁紧需要遵循对角分次锁紧的工艺要求，避免单侧锁紧力过大导致法兰面倾斜，出现密封面渗漏问题，这款法兰的盘面平面度按照管路法兰的通用密封要求做设计，保证锁紧后密封垫片受力均匀，实现可靠密封。
