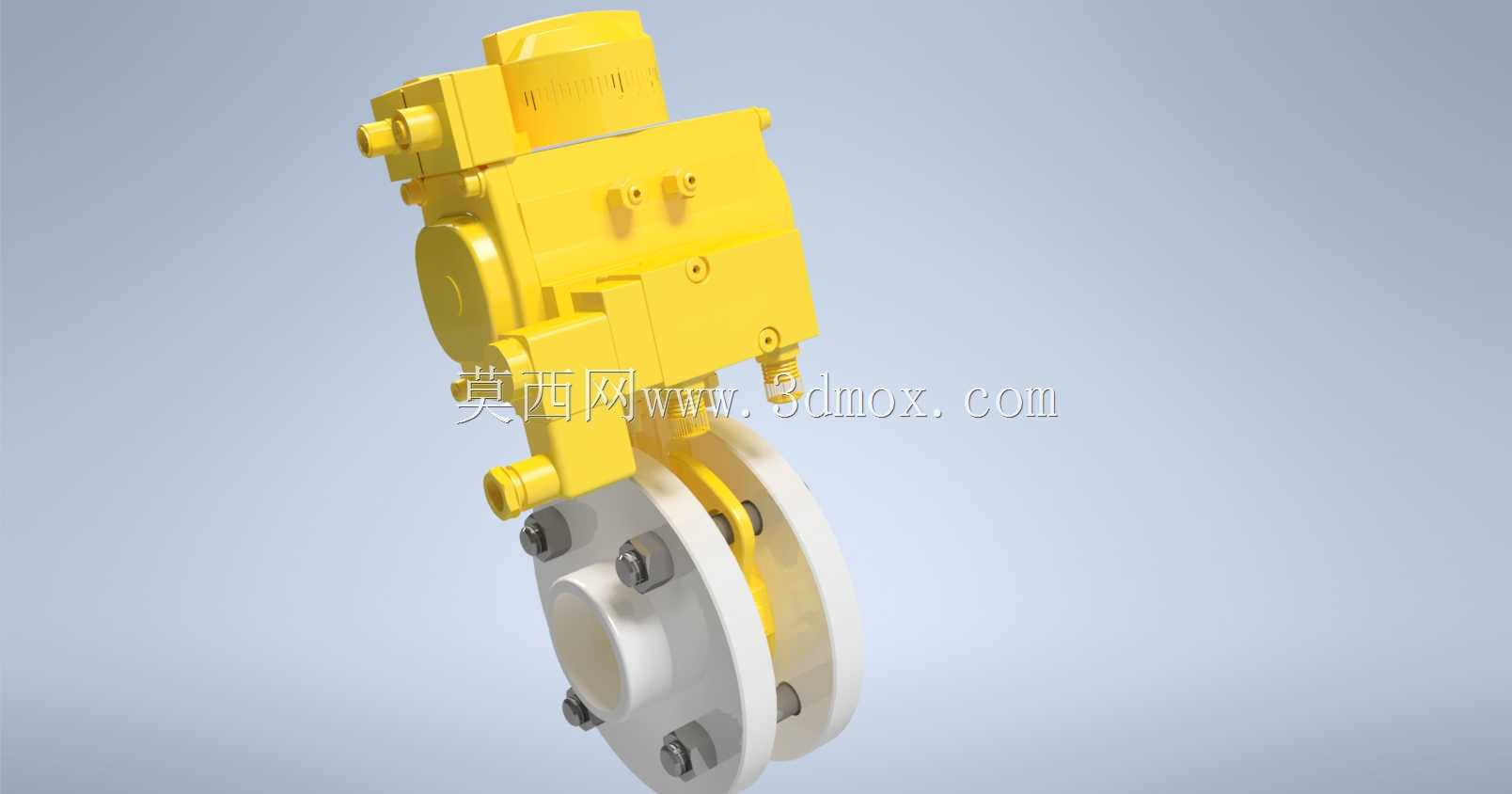

带法兰PVC蝶阀及配套连接螺栓结构

　　在化工流体输送、市政给排水、民用净水系统的管线布设场景里，PVC材质的法兰式蝶阀是低压常温流体管路里常用的通断调节部件，这类部件的三维结构建模，核心要兼顾安装适配性、密封可靠性与操作便捷性，不能只做外观曲面的堆砌。从实际工程应用的角度看，PVC蝶阀的适用场景大多集中在工作压力不超过1MPa、介质温度在0-60摄氏度的清水、弱腐蚀性流体管路，比如楼宇中水输送管线、小型化工药剂投加管路、农田节水灌溉的主支管线切换节点，这类场景对阀门的耐腐蚀性要求高于金属阀门，同时自重更轻，安装时不需要大型吊装设备，人工即可完成对位装配。

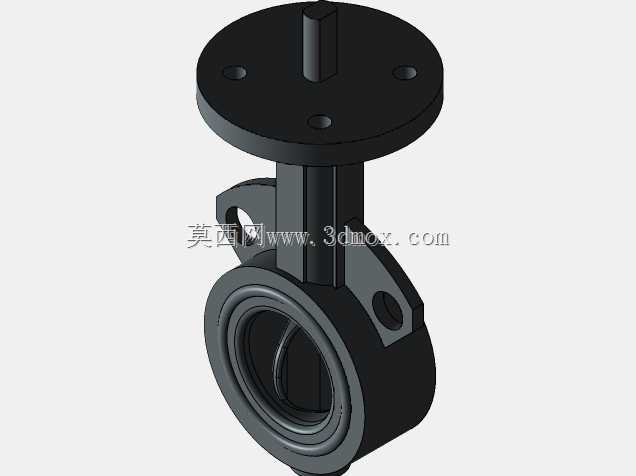

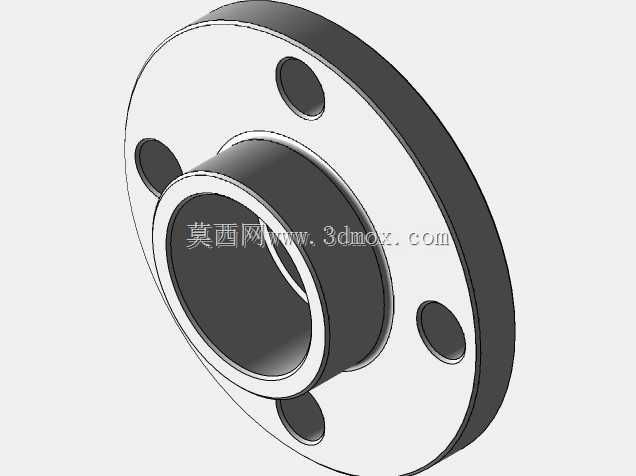

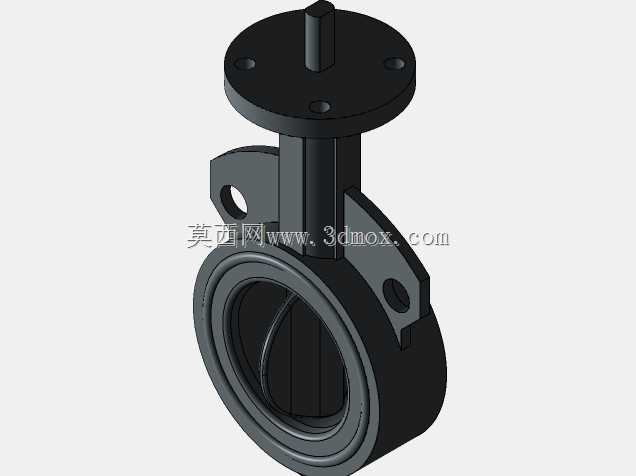

　　这套结构里的蝶阀采用法兰连接形式，和对夹式蝶阀不同，法兰式结构的两端自带与管线法兰匹配的连接孔位，配套的螺栓就是用来穿过阀身法兰与管线法兰的对位孔，通过预紧力挤压两片法兰之间的密封垫片，实现管路接口的静密封。建模时首先要确定的是阀身的通径尺寸，常规PVC法兰蝶阀的通径覆盖DN50到DN200的常用规格，不同通径对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都要符合管路附件的尺寸匹配要求，比如DN100规格的阀身，法兰外径要做到180mm，螺栓孔中心圆直径158mm，均匀分布8个直径18mm的螺栓孔，配套使用M16的六角头螺栓，螺栓长度要能覆盖两片法兰厚度、垫片厚度加上螺母拧紧后的预留丝扣长度，避免出现螺栓长度不足无法拧紧，或是过长突出螺母过多影响周边管线布设的问题。

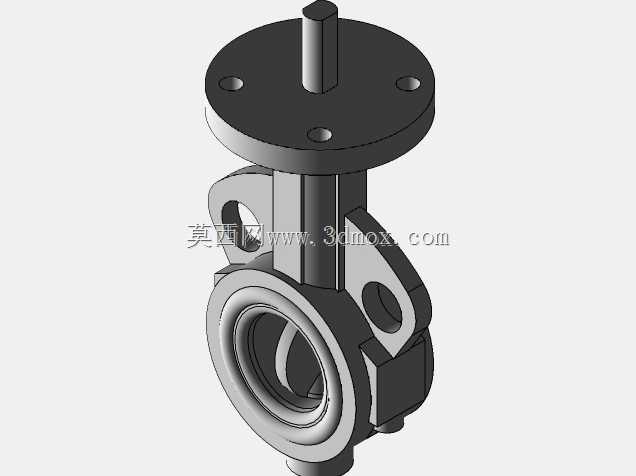

　　蝶阀的核心启闭件是绕阀杆旋转的蝶板，建模时要注意蝶板的旋转中心与阀体内腔流道的同轴度，蝶板的外边缘要和阀体内壁的密封座完全贴合，当蝶板旋转到90度位置时阀门完全开启，此时蝶板方向与流体流向平行，流道的通流阻力最小，压损远小于同通径的截止阀；当蝶板旋转到0度位置时阀门完全关闭，蝶板平面垂直于流体流向，依靠密封座的弹性变形抱紧蝶板实现密封。阀杆的结构要做分体式设计，上端连接操作手柄或是气动执行器的连接位，下端穿过阀身上的轴套与蝶板固定，轴套位置要预留密封槽，用来安装O型密封圈，避免介质从阀杆与阀身的配合间隙渗漏。

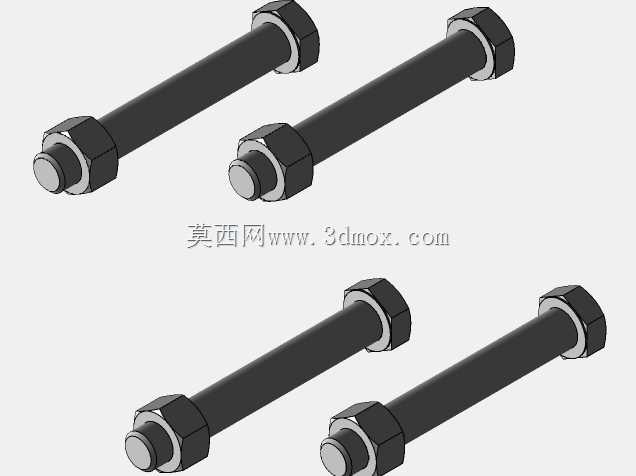

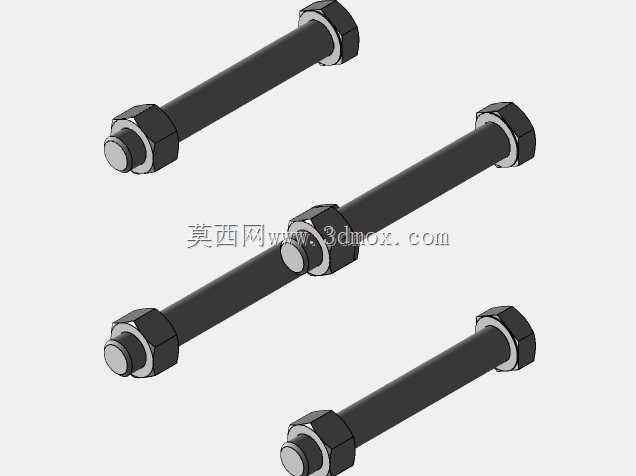

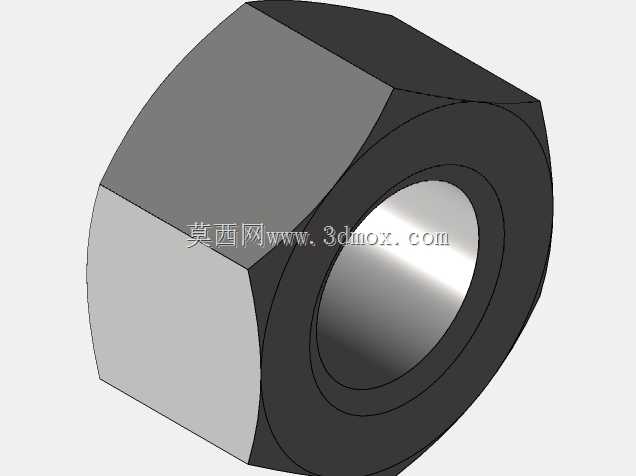

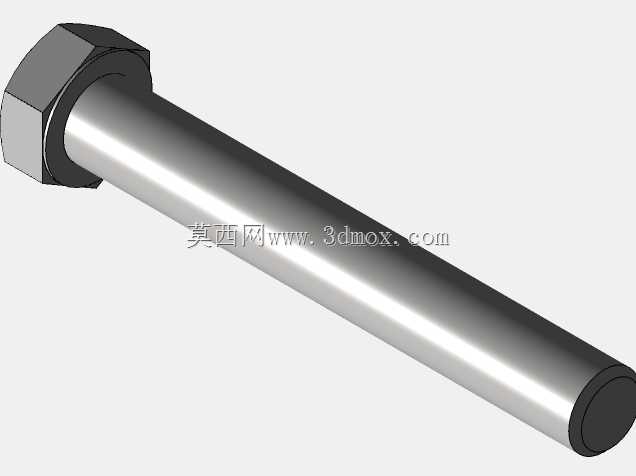

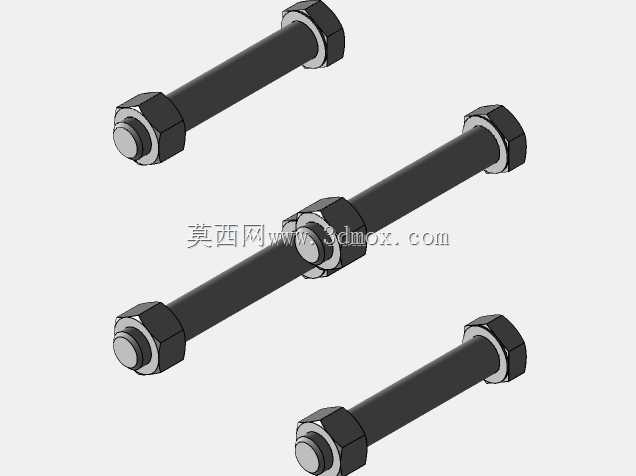

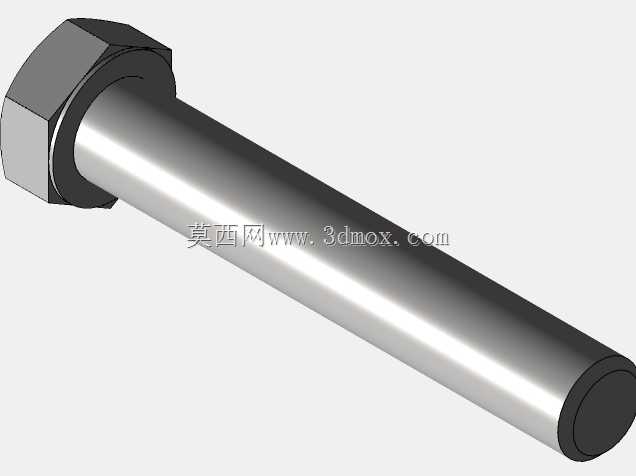

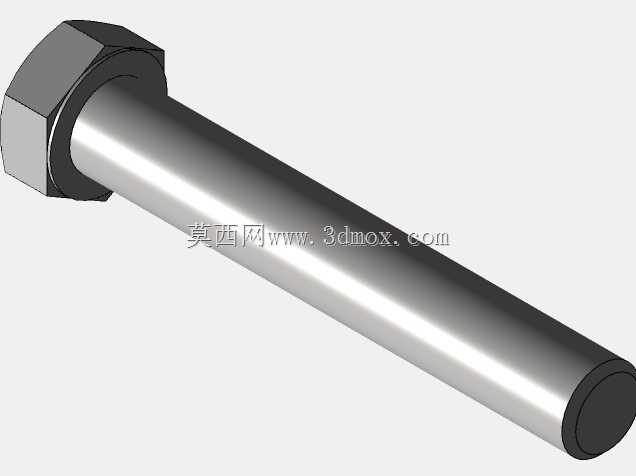

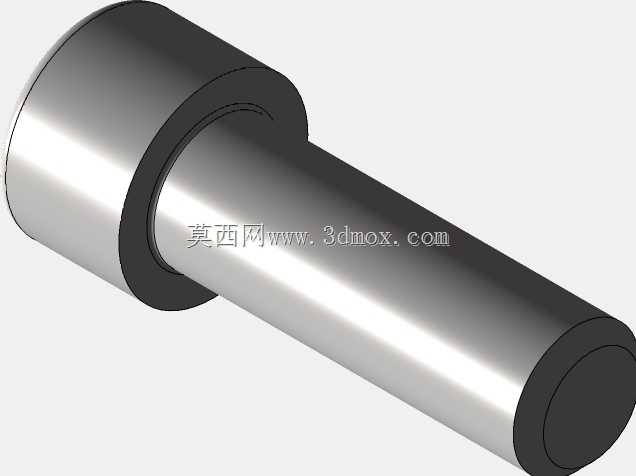

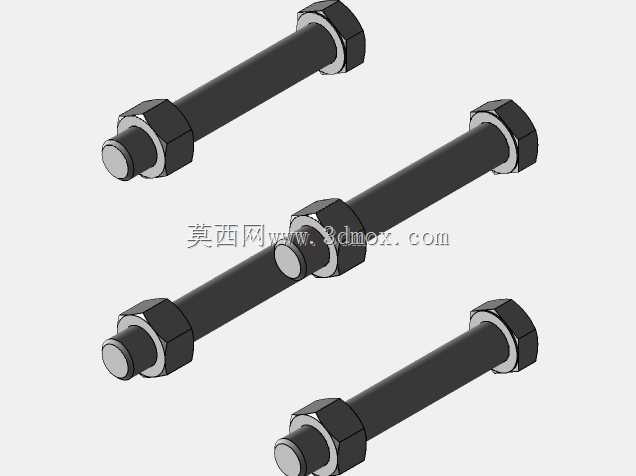

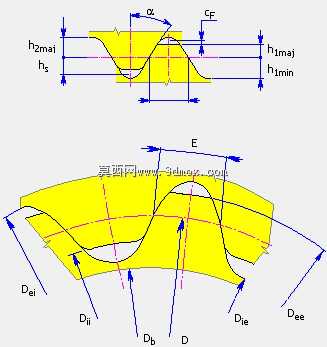

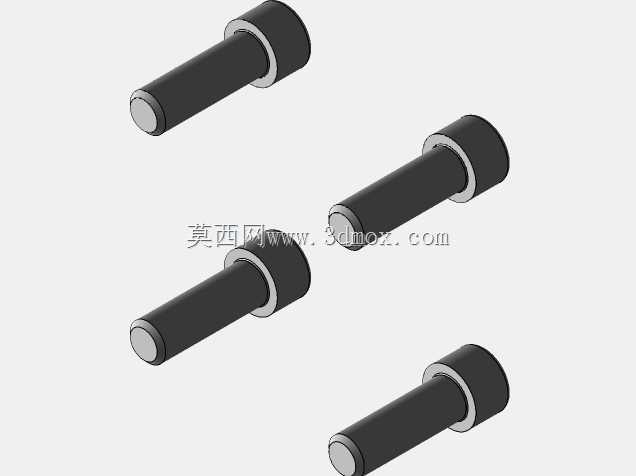

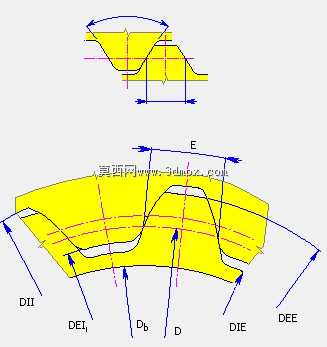

　　配套的连接螺栓采用标准外六角头结构，建模时要还原螺纹段的牙型细节，方便后续做装配干涉检查——很多新手建模时容易忽略螺栓穿入后的干涉问题，比如螺栓孔位与阀身加强筋的位置冲突，或是螺母拧紧后与法兰外缘的加强结构碰撞，这些问题在实际安装时会直接导致阀门无法对位装配。另外PVC材质的阀身法兰厚度要比同规格金属法兰更厚，因为PVC材料的刚性远低于铸铁或是碳钢，法兰厚度不足的话，螺栓预紧时容易出现法兰翘曲变形，导致密封面渗漏，建模时要在法兰背面设置辐射状的加强筋，从阀颈位置延伸到法兰外缘，提升法兰的整体刚性，减少预紧力作用下的形变。

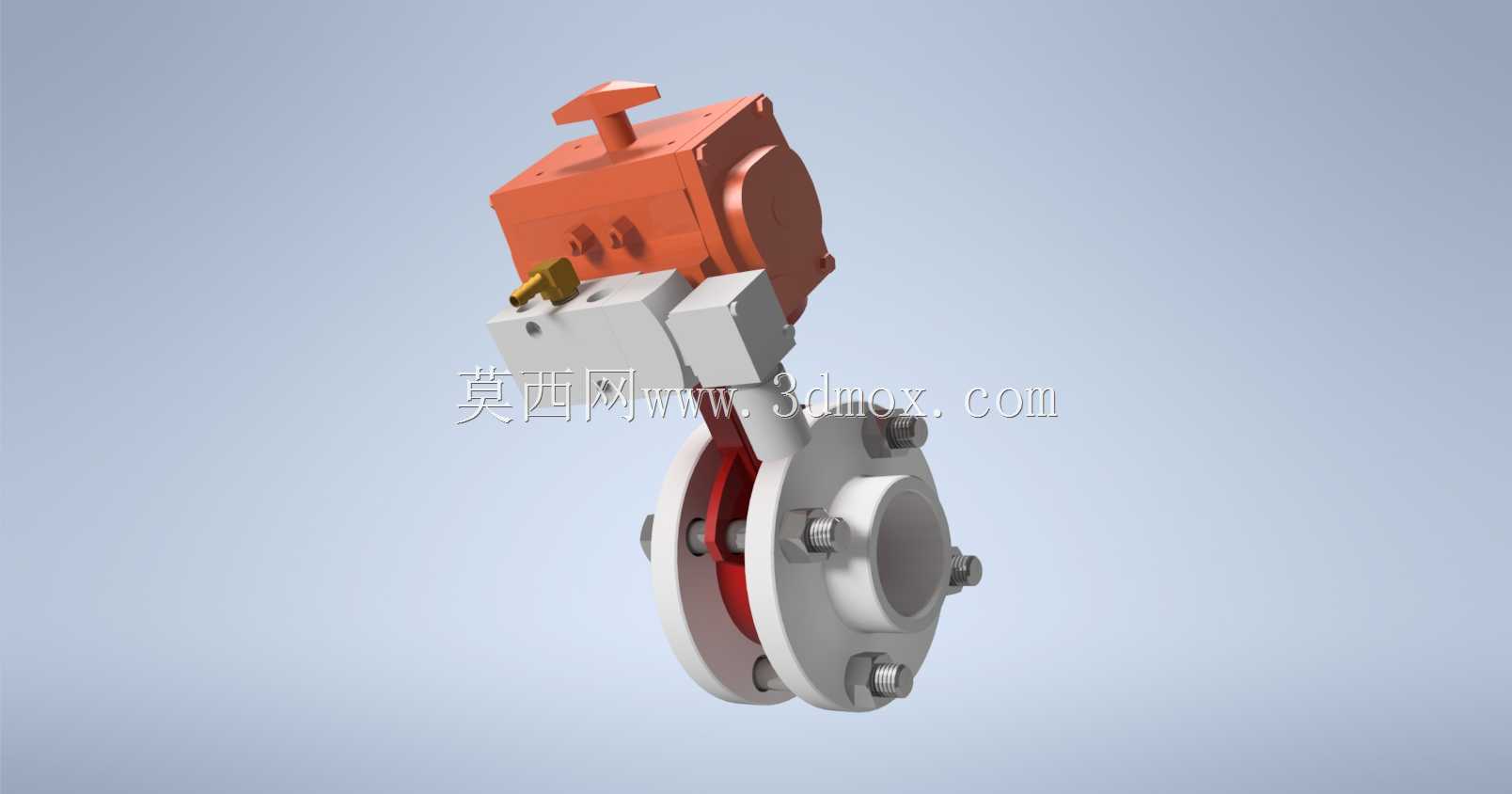

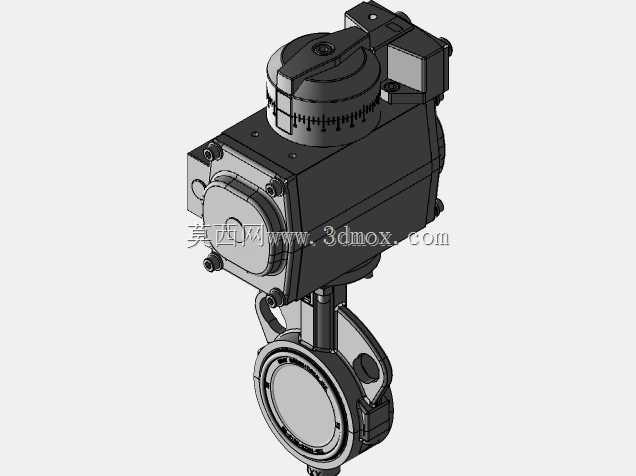

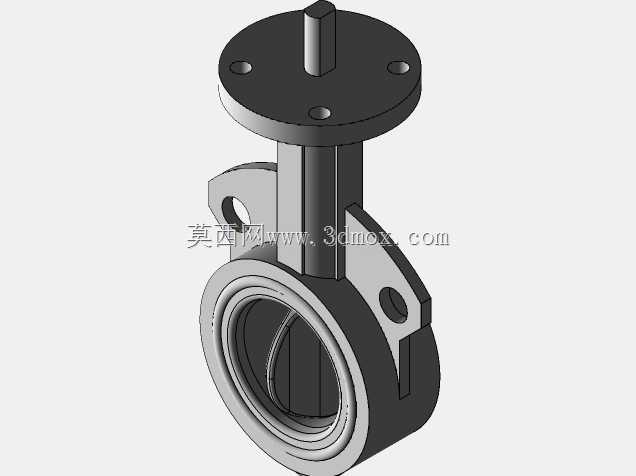

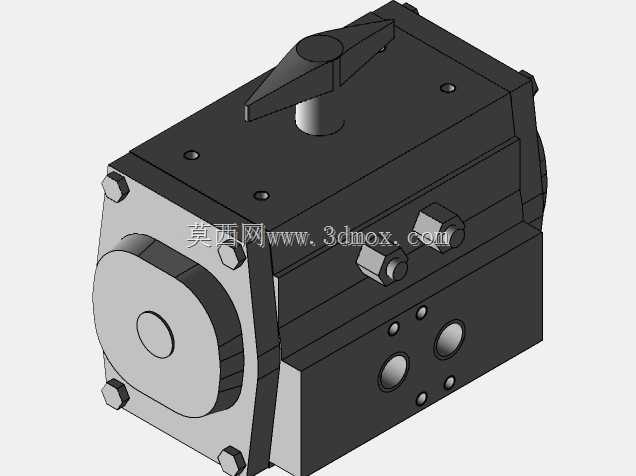

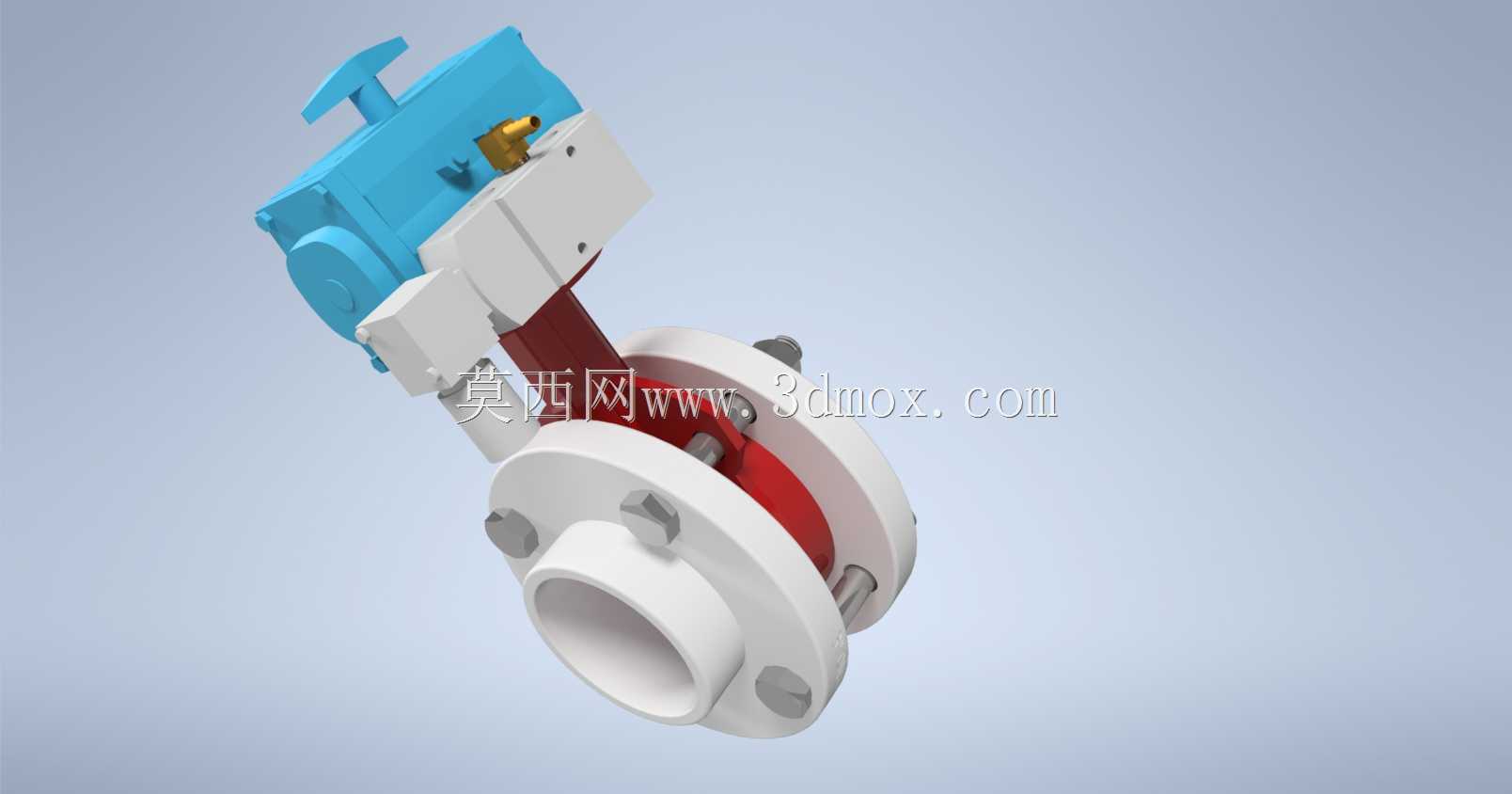

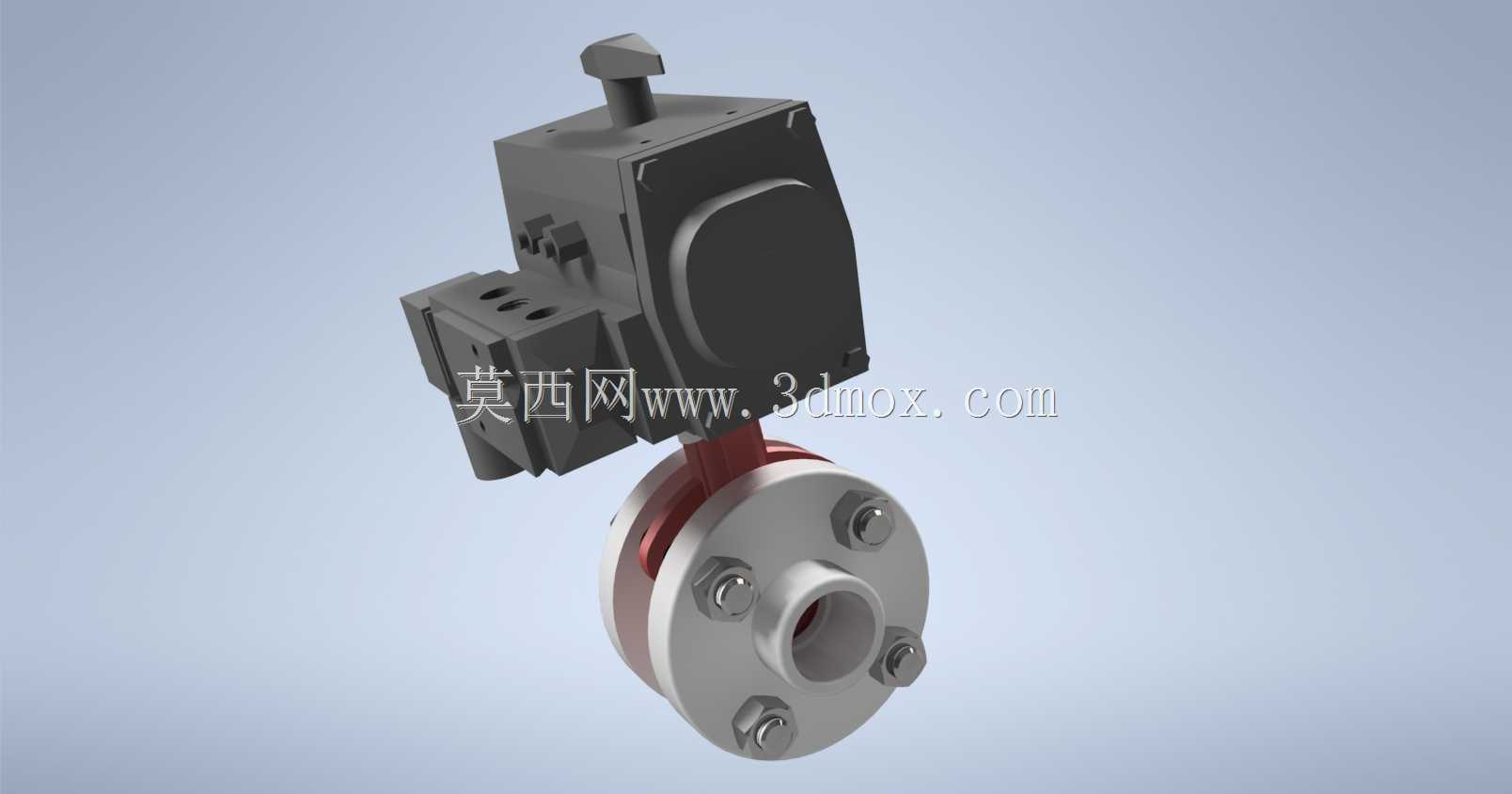

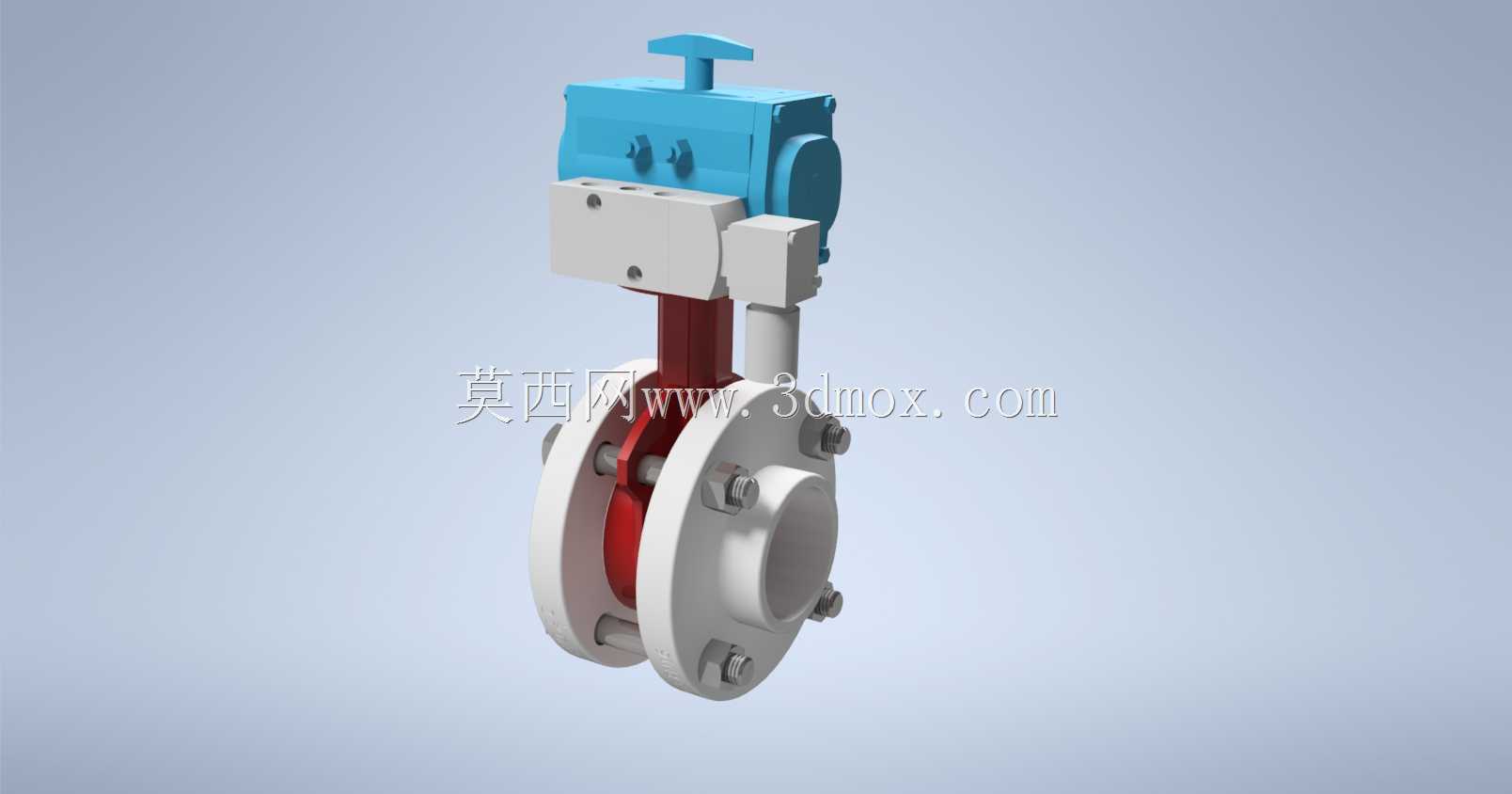

　　从设计思路上看，这套结构的建模优先级首先是安装边界的尺寸准确性，也就是法兰连接尺寸、螺栓孔位参数、阀身整体长度、操作手柄的旋转空间，这些尺寸直接决定了阀门能不能顺利安装到现有管线里，其次才是外观细节的还原。比如阀身顶部的操作手柄，要预留90度的旋转限位结构，避免操作时蝶板旋转过位导致密封面磨损，手柄的长度要符合操作力矩的要求，DN100及以下规格的蝶阀依靠手柄手动操作即可完成启闭，手柄长度设置在180-220mm之间就能满足手动操作的力矩需求，不需要额外加力杆。如果是配套气动执行器的款式，阀杆顶部要做方榫结构，方便和气动执行器的输出轴对接，方榫的尺寸要和执行器的连接轴孔匹配，同时要预留执行器的安装支架连接位，确保执行器安装后与阀杆保持同轴，避免启闭过程中出现卡滞。

　　实际选型时，这类带法兰的PVC蝶阀因为螺栓连接的可靠性更高，比对夹式结构更适合用在有轻微振动的管路段，比如配套小型水泵出口的位置，水泵运行时的振动不会导致连接螺栓松动移位，密封稳定性更好。建模时还要考虑密封垫片的安装空间，两片法兰之间要预留3-5mm的垫片厚度空间，垫片的内径要略大于阀身通径，外径要小于螺栓孔中心圆直径，避免垫片遮挡螺栓孔影响穿装。蝶板的转轴位置要做偏心设计吗？对于低压PVC蝶阀来说，中线结构就足够满足密封需求，中线结构的蝶板旋转中心与流道中心、密封面中心重合，结构更简单，加工成本更低，也更适合PVC材质的注塑成型工艺，不需要做复杂的偏心加工，批量生产时的良品率更高。

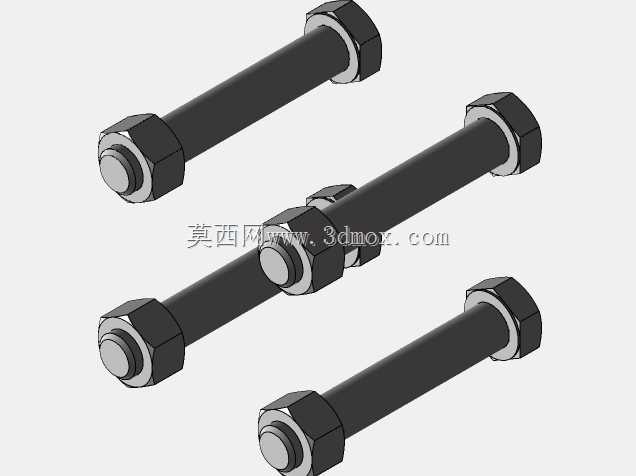

　　很多做管线三维布设的工程师在调用这类阀门模型时，最关注的就是安装尺寸的准确性，比如阀门安装后整体的轴向长度，也就是两片法兰端面之间的距离，DN100规格的PVC法兰蝶阀轴向长度大概在220mm左右，这个尺寸直接决定了管线段的下料长度，如果模型尺寸偏差过大，后续现场安装时就会出现管线短接或是过长的问题，需要重新切管调整，浪费施工时间。另外螺栓的建模要做简化的装配层级，把螺栓、螺母、平垫做成装配组，方便在装配体里直接阵列到各个螺栓孔位，不需要逐个重复装配，提升布管的建模效率。还要注意阀身底部的排污堵头结构，很多PVC蝶阀会在阀腔最低位置设置小尺寸的排污堵头，方便长时间使用后排出阀腔底部沉积的杂质，这个小结构虽然不起眼，但在实际维护时非常实用，建模时不要遗漏这个细节，堵头采用螺纹连接，尺寸一般是G1/2或是G3/4，方便和常规的排污软管对接。
