撬装集成式泵组与过滤装置结构设计

　　这套集成化的撬装流体处理单元，在中小型水处理场站、化工流体输送工段、油田井口采出液预处理环节都有很广的适配性，区别于现场散件拼接的管路系统，它把动力输送单元、杂质过滤单元、管路控制阀组全部整合在同一个公共底座上，到场后只需要对接进出料主管路、接通控制回路电源就能投用，能省去现场逐件定位、配管、找正的大量安装工时，也能避免现场焊接、装配带来的管路应力不均、密封点错位等常见问题。

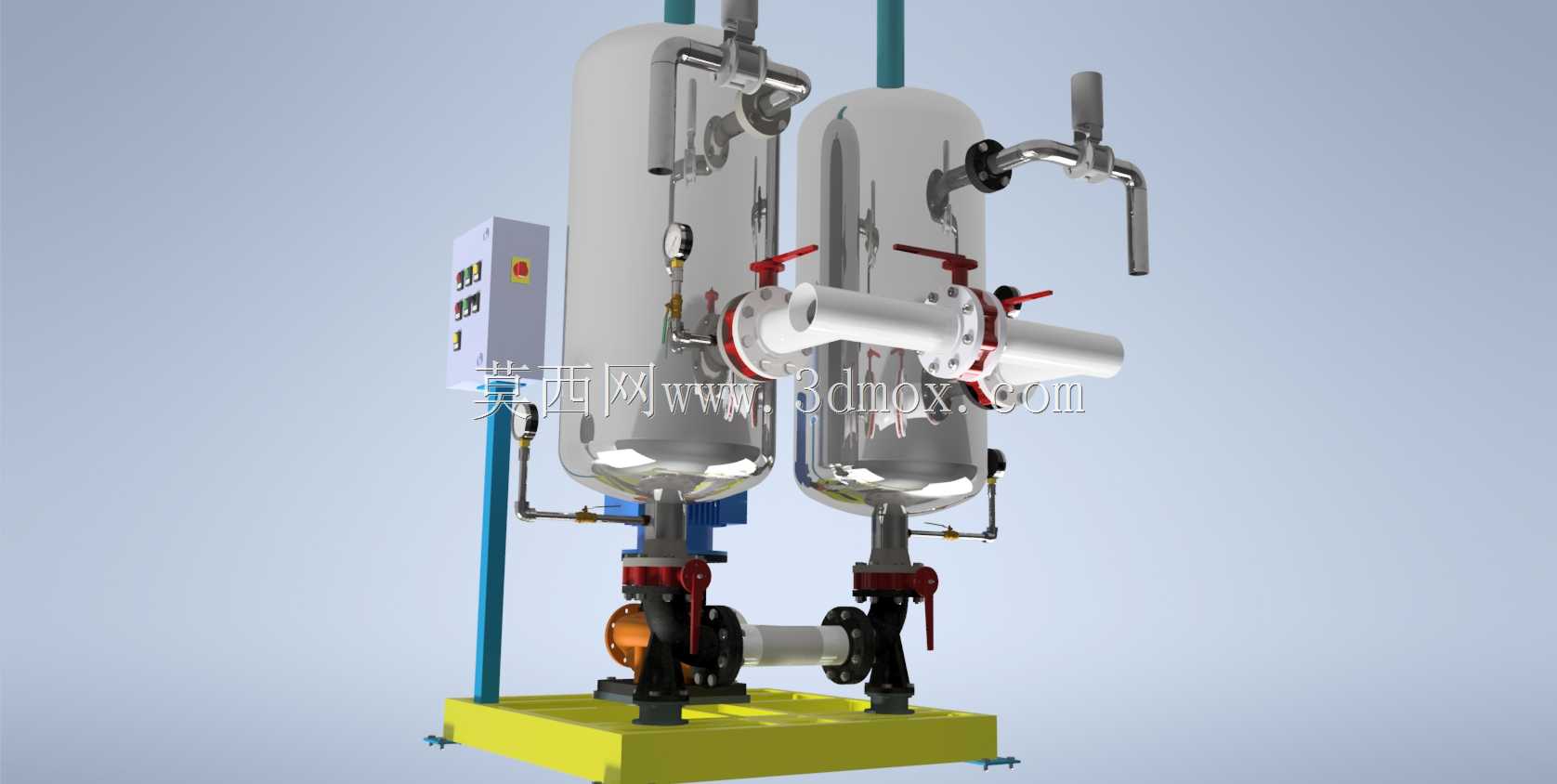

　　从功能逻辑上看，这套装置承担两个核心作用：一是通过两台立式离心泵提供稳定的流体压头，满足工艺段要求的输送流量与压力参数，双泵的配置既可以单泵运行一用一备提升系统可靠性，也可以并联运行提升瞬时输送能力，适配不同工况下的流量波动需求；二是通过罐体式过滤单元截留流体中的固体颗粒杂质，避免杂质进入下游精密设备、仪表或者工艺反应段，造成阀芯卡涩、流道堵塞、换热面结垢磨损等问题，过滤罐体上预留的压力表接口、排污接口、排气接口，都是按照现场实际运维需求配置的，日常运行时可以通过罐体上下的压差判断滤芯堵塞程度，到达压差值后就可以通过底部排污阀排出截留杂质，或者开盖更换过滤内件，不需要拆解主管道。

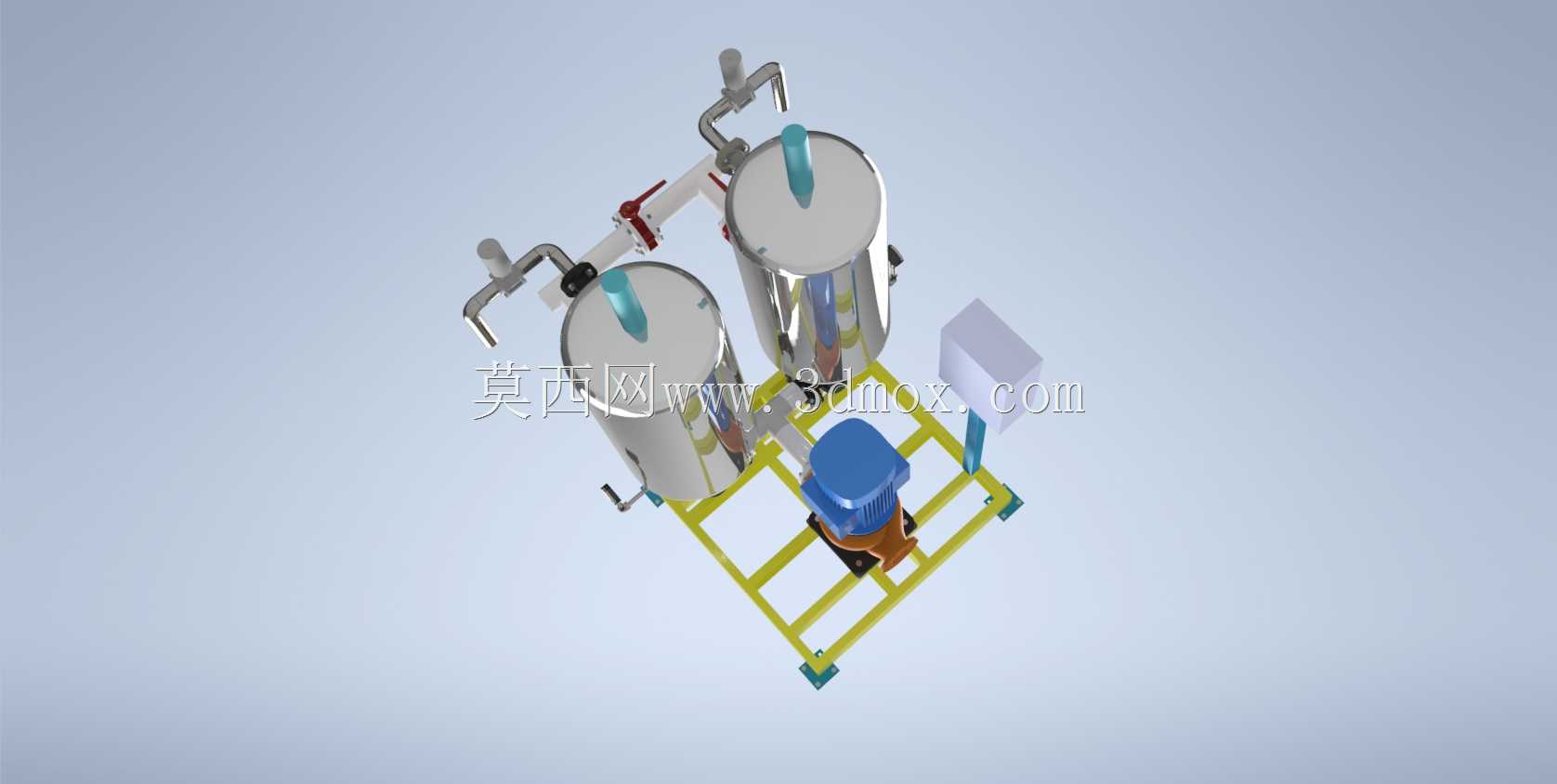

　　设计过程中首先要确定的是撬装底座的承载边界，底座采用型钢焊接框架结构，上面铺设防滑花纹钢板，所有设备的安装脚位都对应底座的加强筋位置，避免运行时的振动造成底座变形；两台泵的安装位置做了单独的减震垫预留位，泵进出口都采用软连接对接管路，降低泵组运行时的振动传递到罐体和管路上，避免长期振动造成法兰密封面泄漏。管路布局上采用对称式排布，进出水总管从撬体正面水平引出，方便现场对接，所有手动阀门的操作手轮都朝向巡检通道一侧，操作高度控制在人体工程学合理区间，不需要登高或者探身就能完成阀门启闭操作；罐体上的液位计、压力测点都布置在可视侧，巡检人员站在撬边就能直接读取运行参数，不需要绕到设备背面。

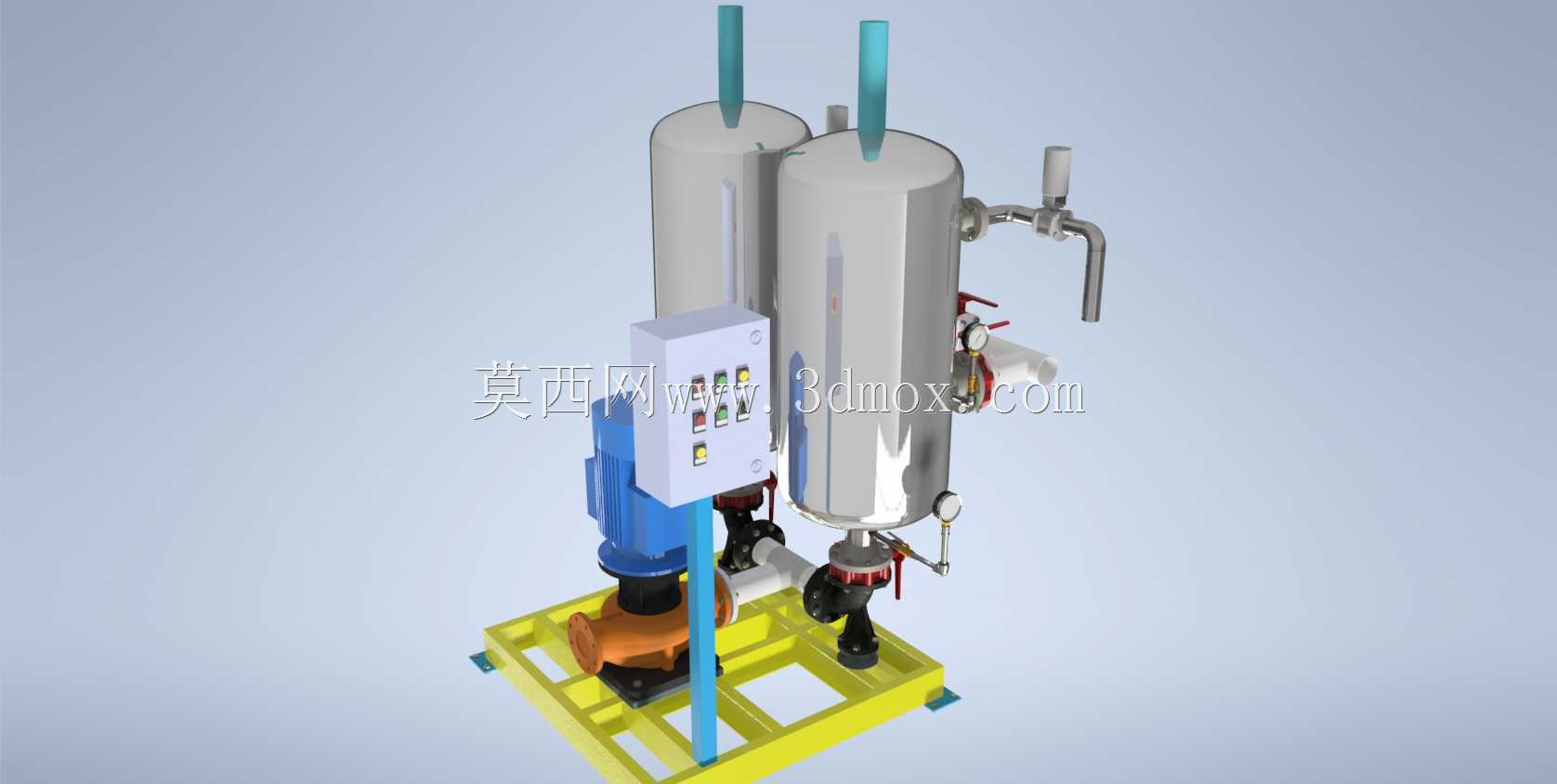

　　安装边界方面，整套撬块的宽度控制在标准集装箱内装宽度范围内，方便长途公路运输，撬体底部预留了叉车孔位和吊耳，不管是车间转运还是现场吊装都不需要额外制作吊具；撬体侧面的控制箱集成了泵组的启停控制、运行状态指示、过载保护功能，控制箱的防护等级按照一般工业厂房室内安装标准设计，如果是户外露天安装场景只需要额外加装防雨罩即可，不需要重新排布控制线路。管路法兰全部采用标准公称压力等级，和常规工业管路的法兰尺寸通用，后期更换密封件、对接外接管路不需要单独定制非标法兰。

　　细节设计上，过滤罐体的支座采用鞍式支撑，和底座之间留了足够的安装间隙，方便后期维护时拆卸罐体底部的排污阀；泵组的进出口管路都设置了独立的支撑管卡，避免管路重量直接压在泵的进出口法兰上，造成泵体密封件受力不均提前损坏；撬体边缘预留了接地端子，现场安装时直接接场地接地网就能满足防静电要求，适合输送易燃易爆流体的工况使用。整套装置的管路走向尽量减少直角弯头，降低管路沿程阻力损失，同时所有管路的低点都设置了排污口，高点设置了排气阀，设备停机检修时可以完全排净管内积液，避免冬季低温环境下积液冻裂管路，也能避免残留介质长期沉积腐蚀管内壁。
