法兰安装式轴向柱塞液压泵结构设计

　　在液压传动系统的动力源配置场景中，这类轴向柱塞结构的活塞泵是中高压工况下的核心动力元件，常见于工程机械的液压执行回路、机床液压夹紧系统、冶金设备的压下机构驱动回路，以及小型液压站的动力输出单元，负责将原动机输入的旋转机械能转化为液压油的压力能，为后续液压缸、液压马达等执行元件提供稳定的高压油源。不同于齿轮泵、叶片泵的结构逻辑，这款活塞泵采用端面配流的轴向柱塞排布设计，缸体内部沿圆周方向均匀布置多组柱塞副，柱塞尾部通过滑靴结构与斜盘端面贴合，当输入轴带动缸体旋转时，柱塞在随缸体做圆周运动的同时，会在柱塞孔内做往复直线运动，通过柱塞腔容积的周期性变化完成吸油与压油过程，这种结构的容积效率普遍能达到95%以上，

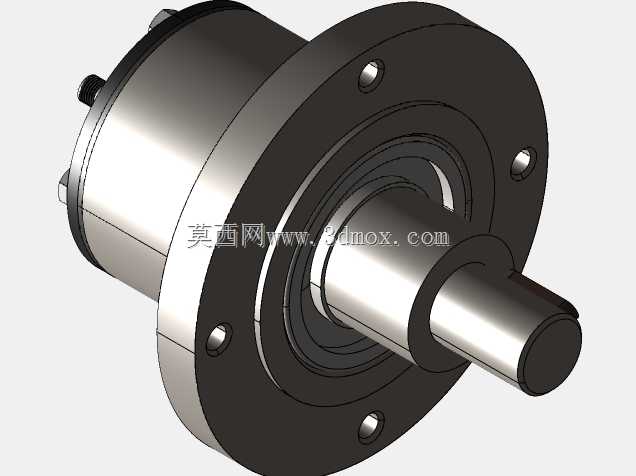

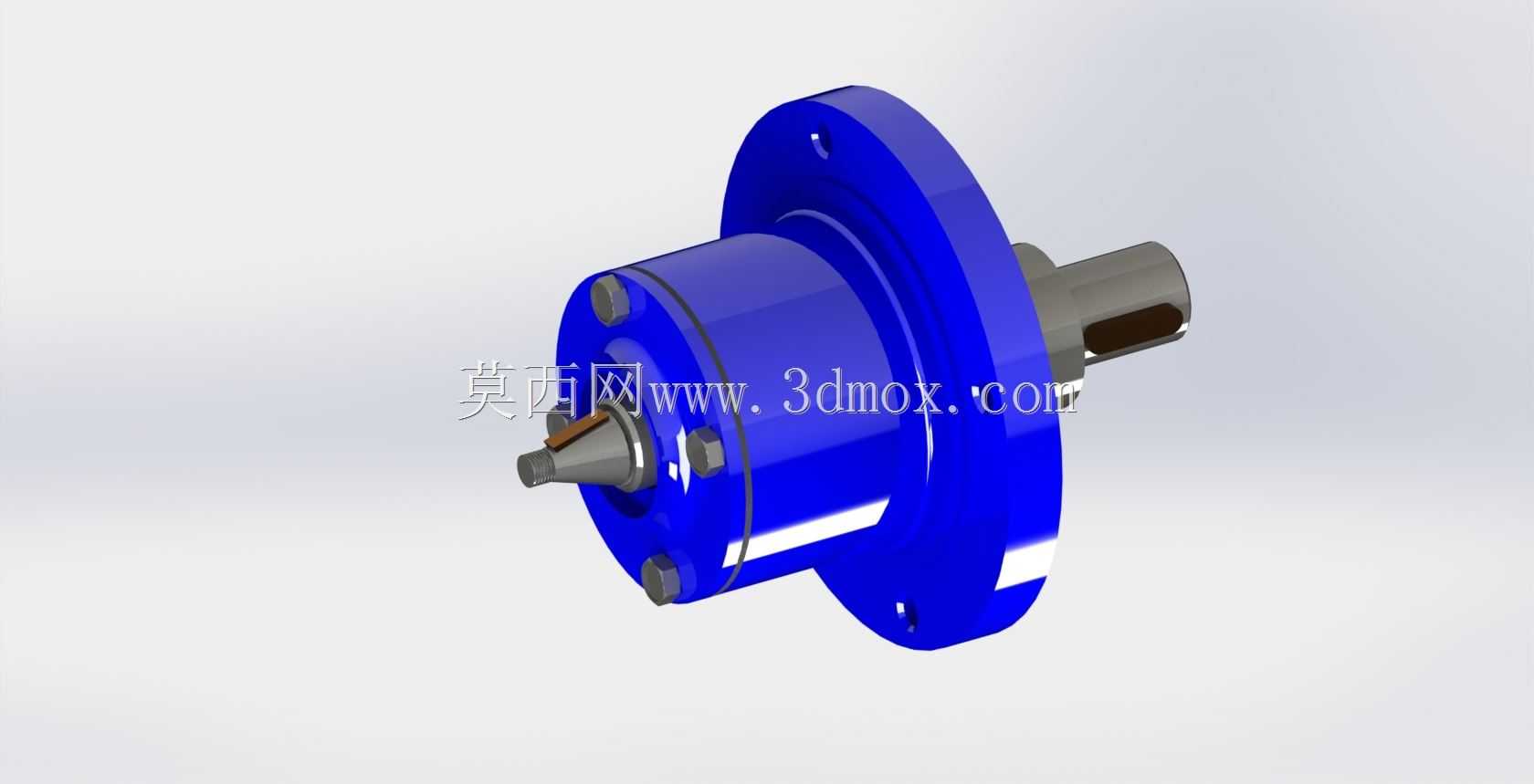

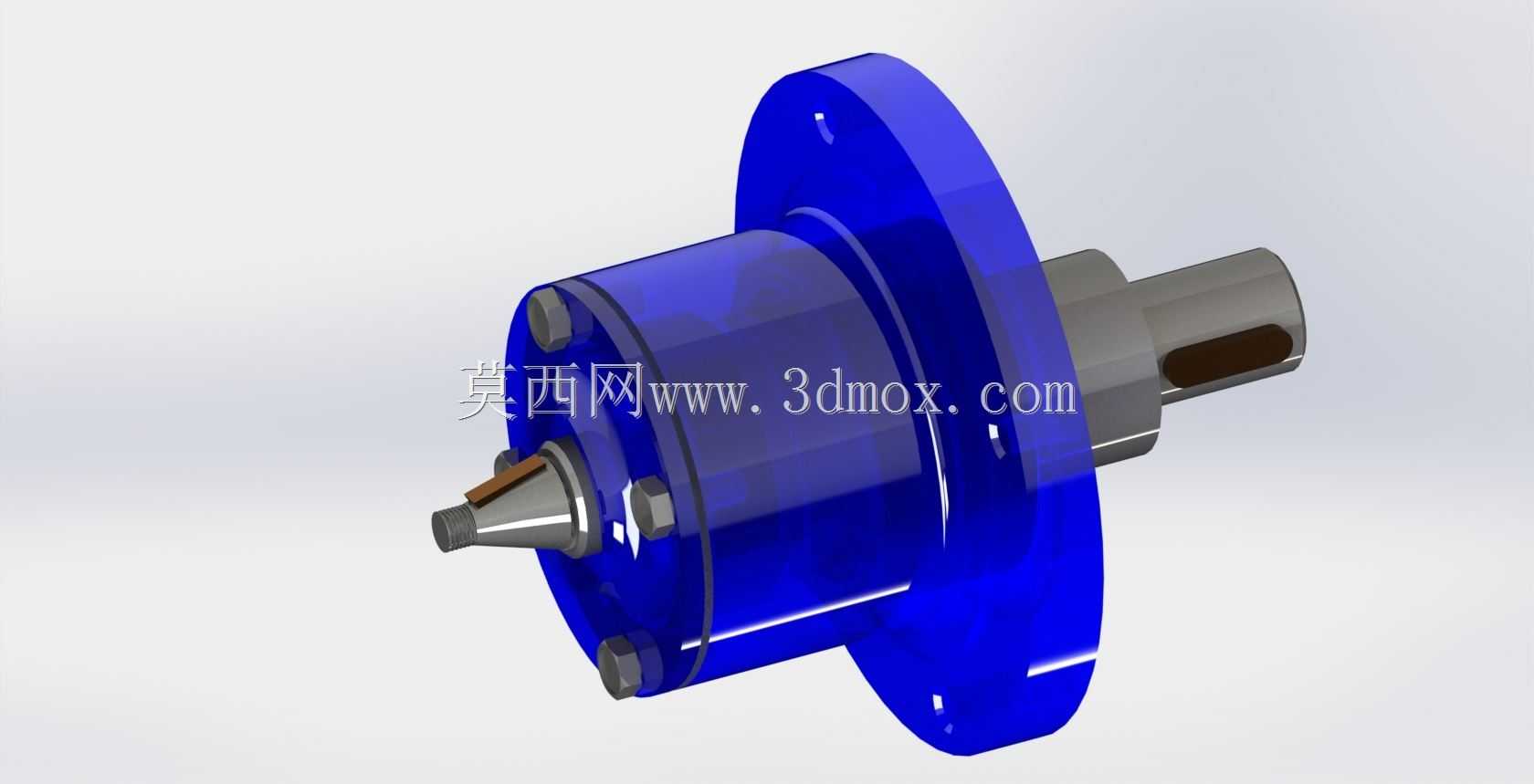

　　额定工作压力可覆盖16MPa到31.5MPa区间，能够满足多数中高压液压系统的动力需求。从安装适配性来看，这款泵采用圆形法兰端盖作为安装基准，法兰端面上预留了均匀分布的螺栓过孔，安装时可直接通过螺栓将泵体固定在油箱侧板或者阀组安装面板上，输入轴采用外伸式圆柱轴结构，可通过联轴器与驱动电机或者内燃机输出端直连，也可根据安装空间需求加装带轮、链轮结构做间接传动，安装过程中需要保证输入轴与驱动轴的同轴度误差控制在0.1mm以内，避免运行过程中出现偏载导致的轴封磨损、轴承异响问题。泵体的主体外壳采用高强度铸铁一体铸造成型，外壳内壁做了时效处理消除铸造内应力，内部流道经过去毛刺处理，避免液压油流动过程中产生紊流与压力损失，

　　端盖与缸体之间的密封采用组合式密封圈结构，静密封面采用O型橡胶圈做端面密封，动密封位置采用双唇口骨架油封，既可以防止内部高压油液泄漏，也能阻挡外界粉尘、水汽进入泵体内部污染液压油。在实际选型匹配过程中，需要根据系统所需的额定流量、工作压力确定泵的排量参数，这款泵的柱塞行程由斜盘倾角决定，固定斜盘结构的排量为固定值，若系统有变量需求，可在同安装尺寸基础上更换斜盘调节机构实现手动变量、压力补偿变量等功能，适配不同工况下的流量调节需求。泵体的进出油口采用标准内螺纹接口，可直接与标准液压油管接头连接，安装时需要注意吸油口的管路通径要比压油口大一个规格，吸油高度不超过0.5m，避免吸油阻力过大导致吸空、气蚀问题，缩短泵的使用寿命。

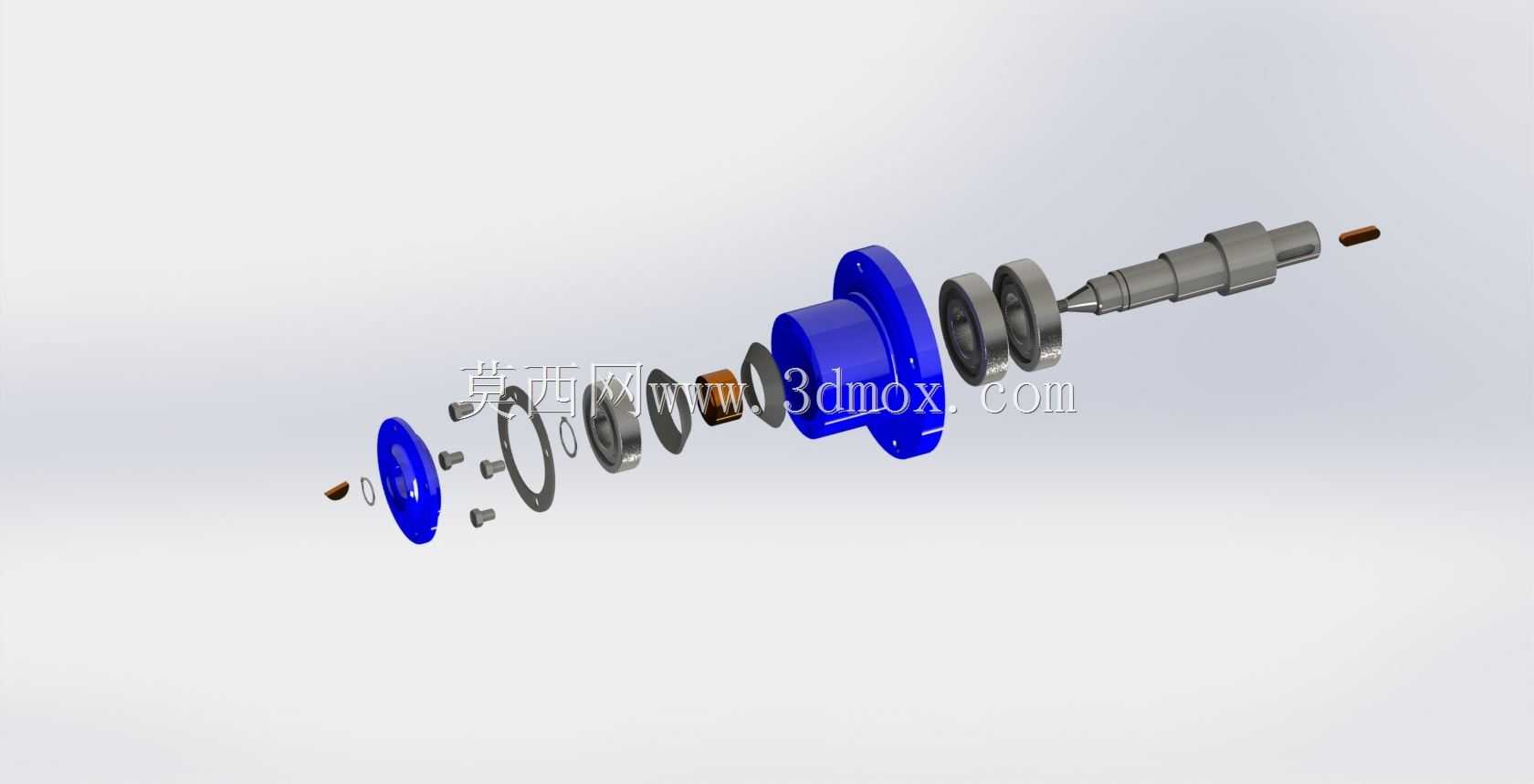

　　从结构设计的细节来看，缸体与配流盘之间采用预压紧弹簧结构，保证泵在启动初期低压状态下，配流副能够保持紧密贴合，避免启动阶段出现内泄漏过大导致的压力建立缓慢问题，柱塞与柱塞孔之间的配合间隙控制在0.01mm到0.02mm之间，既保证相对运动的顺畅性，又能将高压状态下的泄漏量控制在允许范围内，缸体内部的轴承采用成对安装的深沟球轴承与推力球轴承组合，既可以承受输入轴旋转带来的径向载荷，也能承受柱塞压油过程中产生的轴向推力，保证泵组长时间运行的稳定性。在三维建模过程中，这类活塞泵的建模需要重点关注柱塞副的运动配合关系，斜盘与滑靴的贴合角度要与柱塞行程匹配，法兰安装孔的位置度、输入轴的轴径公差、密封槽的尺寸精度都需要严格按照液压元件的行业标准设定，装配过程中要保证各运动部件之间不存在干涉，尤其是柱塞在上下止点位置时，滑靴与斜盘、柱塞与缸体孔之间的间隙要符合设计要求，避免实际加工装配后出现卡滞问题。这类活塞泵在实际使用过程中，需要搭配精度不低于NAS8级的液压油滤芯，定期检测液压油的清洁度，避免油液中的金属颗粒、杂质进入柱塞副与配流副之间，造成配合面拉伤导致压力下降、内泄漏增大的问题，首次启动前需要向泵体内注满液压油，避免干摩擦导致的密封件与配合面损坏。
