家用净水UF水50LPH碳化硅膜过滤组件

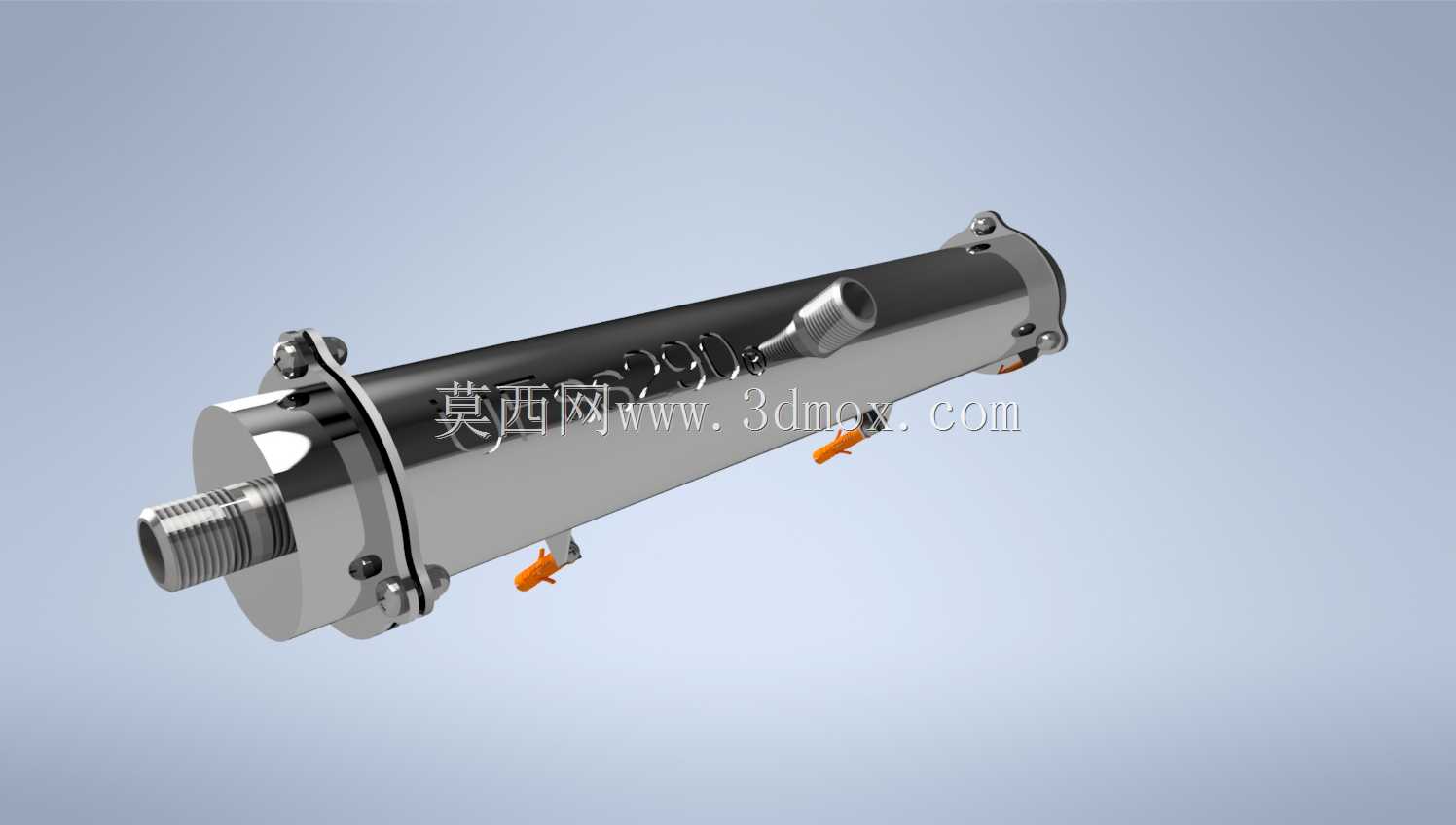

　　这款过滤组件的设计核心围绕家用小型净水场景的超滤需求展开，主体采用304不锈钢作为壳体材质，适配50LPH额定处理量的碳化硅超滤膜芯，整体为卧式圆柱结构，在民用入户净水、小型商用直饮水预处理、实验室纯水前置过滤等场景中都能适配。从结构设计逻辑来看，壳体两端采用快拆式卡箍端盖结构，端盖与筒体之间设置食品级密封胶圈，既保证1.0MPa工作压力下的密封可靠性，又能在膜芯达到使用寿命后快速拆解更换，无需复杂工具即可完成维护操作。筒体侧面设置两个侧装接口，分别作为浓水排放口与冲洗口，接口采用标准外螺纹结构，可直接对接家用4分PE水管路，无需额外转接接头；筒体一端的轴向接口为净水出口，采用外螺纹连接形式，出水端内置导流结构，

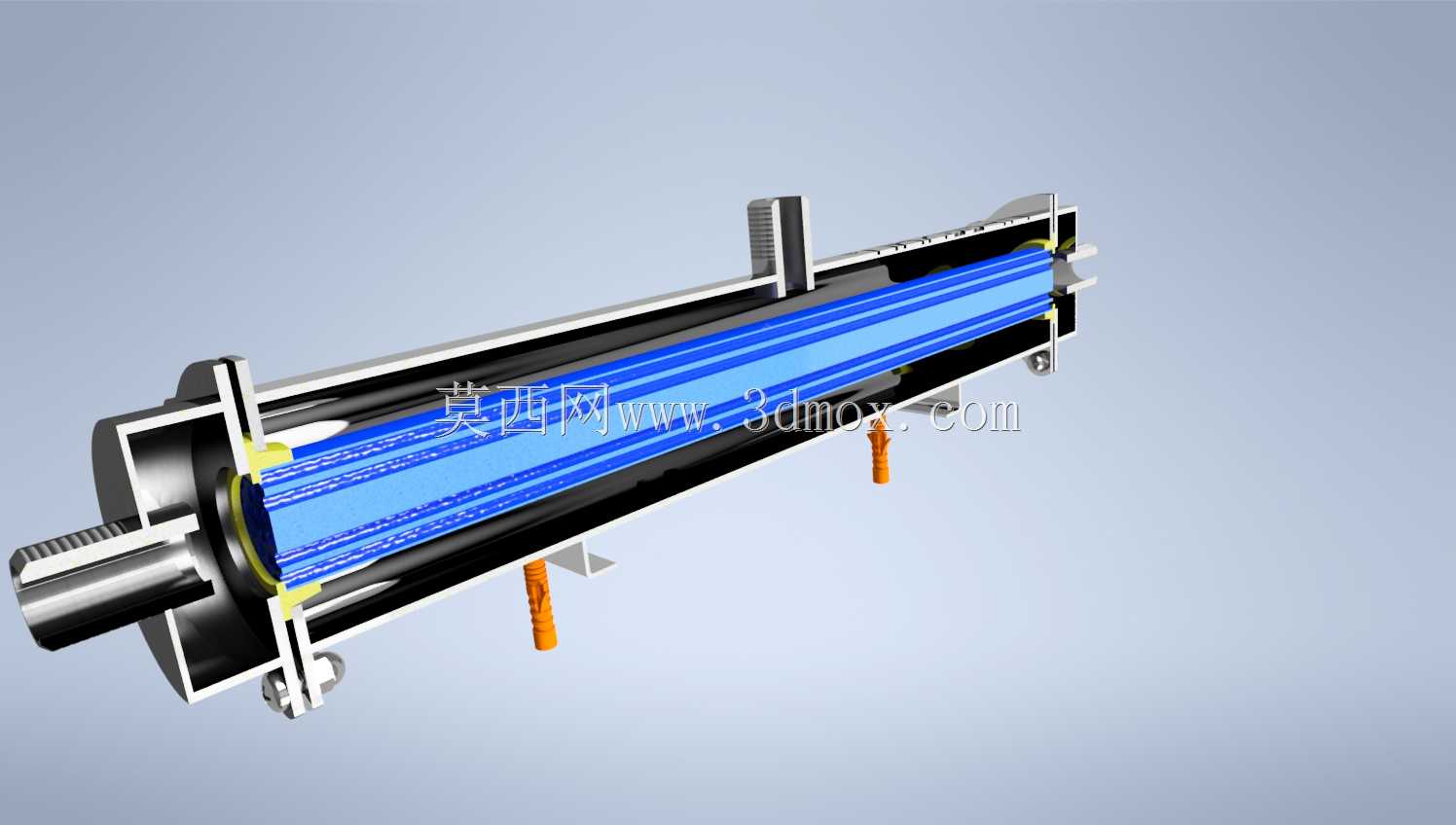

　　避免膜面产水出现偏流，降低膜丝局部污堵的概率。从安装边界来看，整体筒体长度适配常规家用厨下空间的安装尺寸，筒体直径控制在合理范围内，安装时仅需预留两端各50mm的操作空间用于端盖拆装，侧面接口的伸出长度不会与厨下柜体的侧板、其他净水组件产生干涉，卧式安装时可通过配套的管卡直接固定在柜体底板上，无需额外制作安装支架。设计过程中充分考虑了家用场景的使用特性，壳体外表面做镜面抛光处理，不易积留水渍与污垢，日常擦拭即可完成清洁；膜芯采用碳化硅材质，相比传统有机超滤膜，具备更强的耐氧化性能，可适配定期次氯酸钠冲洗的维护需求，膜面的亲水特性也能降低污染物附着概率，延长单次清洗后的使用周期。在流道设计上，筒体内部的进水导流板采用切向进水结构，

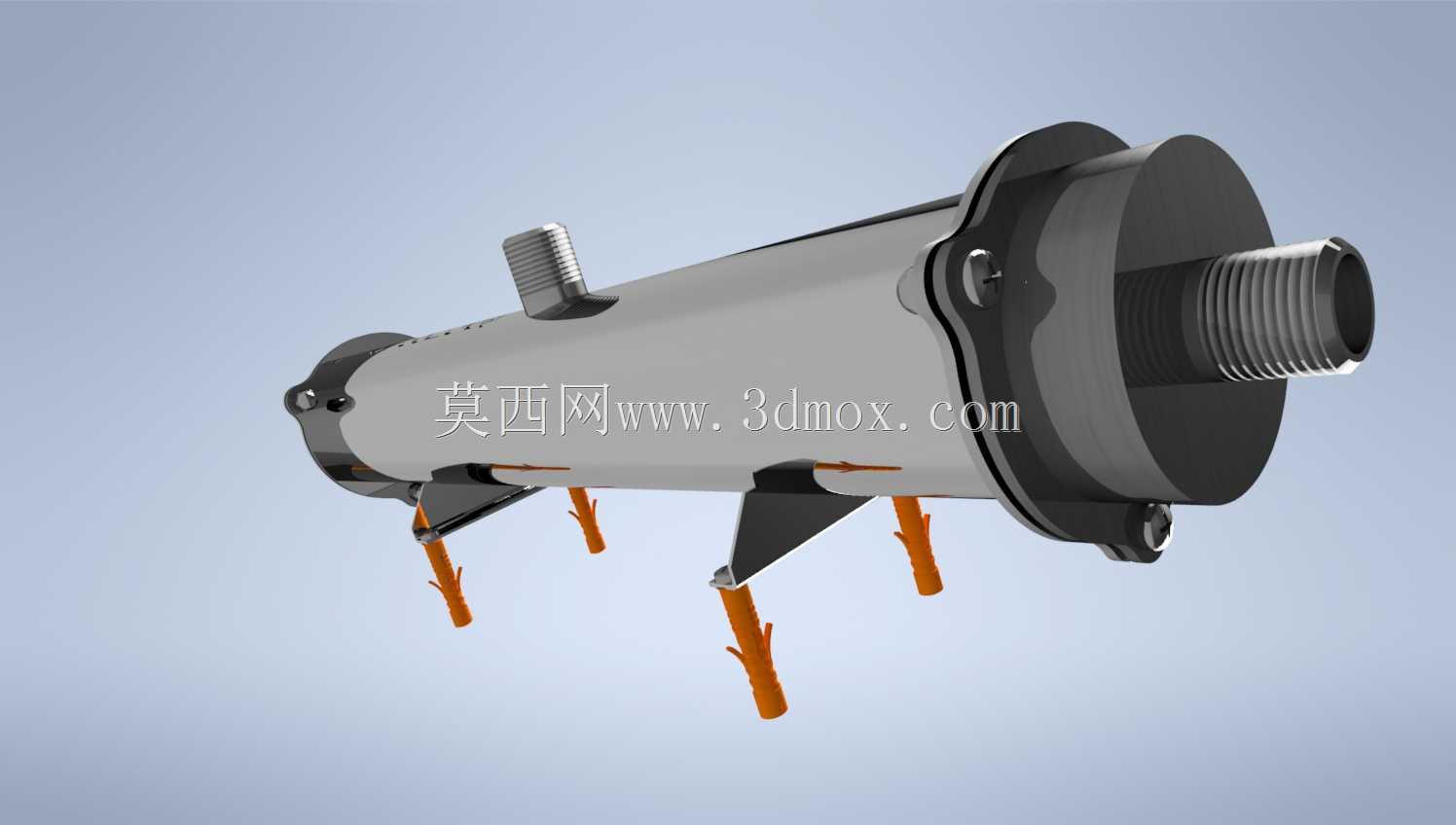

　　进水进入筒体后形成旋流，可在膜表面形成一定的剪切力，减少颗粒物在膜面的沉积，降低跨膜压差上升速度，延长膜组件的整体使用寿命。端盖上的固定螺栓采用对称均布设计，拧紧时可保证密封胶圈受力均匀，避免局部压力过大导致胶圈变形出现渗漏；所有与水接触的金属部件均采用304不锈钢材质，符合饮用水接触部件的卫生要求，不会出现锈蚀析出重金属的问题。组件上设置的两个橙色小型部件为排气阀结构，在初次通水或者维护后重新通水时，可打开排气阀排出筒体内的空气，避免气阻导致产水量下降，排气阀采用弹簧自动复位结构，排气完成后可自动密封，无需手动关闭，降低普通用户的操作门槛。从实际使用场景来看，该组件可单独作为家用入户的超滤净水设备使用，

　　也可作为反渗透净水设备的前置预处理单元，去除水中的泥沙、铁锈、胶体、细菌等大分子污染物，降低后续反渗透膜的处理负荷；在小型商用场景中，多支该组件并联即可组成小型超滤水处理系统，适配小型门店、办公室的直饮水需求。建模过程中对所有密封槽、螺纹尺寸、卡箍配合间隙都做了精准还原，可直接用于净水设备的结构装配校核、安装干涉检查，也可作为产品宣传渲染、安装指导示意图的建模基础，所有配合尺寸均参照民用净水设备的通用行业标准设计，接口尺寸可直接对接市售的标准净水配件，无需二次修改即可用于方案选型阶段的装配模拟。
