2英寸蝶形法兰密封连接结构

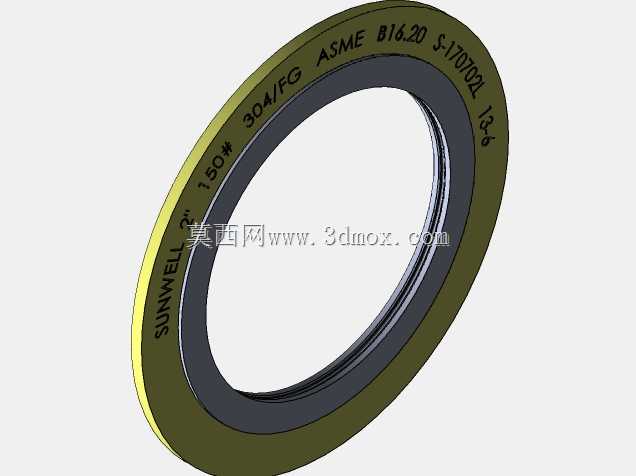

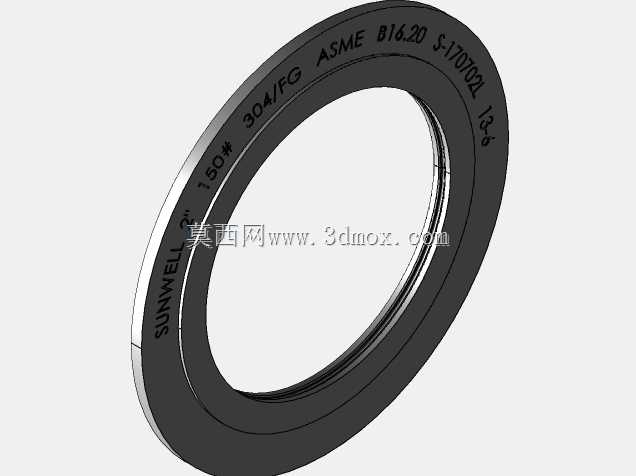

　　在石油化工、市政给排水、食品制药等行业的流体输送管路系统中，法兰连接是实现管路分段对接、设备与管路衔接的核心结构形式，其中蝶形法兰凭借自身结构紧凑、安装对位便捷、密封性能稳定的特点，在中低压常温工况的管路布设中有着极高的应用占比。本次呈现的2英寸规格蝶形法兰，适配公称通径2英寸的常规输送管路，对应ASME B16.20标准的尺寸规范，可直接匹配同压力等级的管路、阀门、泵体接口，无需额外加工转接结构，能大幅降低现场安装的适配成本。

　　从实际使用场景来看，这类蝶形法兰常应用在车间工艺管线的改造项目、中小型设备的外接管路接口位置，尤其是在安装操作空间受限的管廊夹层、设备旁侧管路布局中，蝶形法兰的薄型翼缘结构相比普通平焊法兰，能减少30%左右的轴向安装占用空间，施工人员在狭窄空间内穿设螺栓、调整密封垫片对位时的操作难度明显降低。法兰本体采用304不锈钢基材加工，密封面位置做了高精度车削处理，表面粗糙度控制在Ra1.6以内，配合缠绕式金属垫片使用时，能在150磅级的压力工况下实现稳定密封，避免输送介质出现跑冒滴漏问题。

　　从设计思路层面拆解，这款蝶形法兰的翼缘部分做了等强度变截面处理，靠近密封面的位置厚度略大，向螺栓孔外侧延伸时厚度逐步收窄，既保证了螺栓预紧时密封面的压力分布均匀，不会出现局部压应力过大导致垫片压溃、或是局部压力不足导致密封失效的问题，又能尽可能控制法兰整体重量，相比同规格平焊法兰重量降低约22%，能减少管路系统的整体承重负载，对于高空布设的工艺管线来说，这一重量优化能有效降低管路支架的载荷设计要求。法兰上的螺栓孔采用跨中分布设计，孔位公差严格控制在±0.1mm范围内，现场安装时无需反复调整法兰角度就能实现螺栓顺利穿入，能有效缩短施工周期。

　　在安装边界维度，这款2英寸蝶形法兰的密封面有效接触宽度匹配标准2英寸金属缠绕垫片的尺寸，安装时需保证对接法兰的密封面平行度偏差不超过0.2mm，螺栓预紧时需采用对角分次拧紧的方式，单次拧紧力矩控制在对应螺栓材质的推荐力矩范围内，避免单侧预紧力过大导致法兰变形。法兰的内径与2英寸标准Sch40壁厚的钢管外径匹配，焊接时采用氩弧焊打底的工艺，能保证焊道内侧平整无凸起，不会在管路内部造成介质流动阻力增大、或是杂质积存的问题。在日常运维过程中，这类蝶形法兰的密封失效多来自安装时垫片偏移、螺栓预紧力不均两个因素，建模时已经将螺栓孔的位置、密封面的凸台尺寸做了参数化关联，设计人员在调整法兰压力等级、适配不同壁厚管路时，可直接通过参数修改快速生成对应规格的模型，无需重新绘制草图，能有效提升管路系统的设计效率。

　　不同于高颈法兰的对焊连接形式，这款蝶形法兰的焊接坡口设置在法兰内侧的台阶位置，焊接时焊道不会直接接触密封面，能避免焊接热量传导导致密封面出现热变形，这一细节设计在实际工程应用中能大幅降低法兰安装后的返修率，尤其是在输送水、低压蒸汽、洁净流体的管路系统中，这种结构的长期运行稳定性已经过大量项目验证。
