风力发电机组SolidWorks三维设计模型

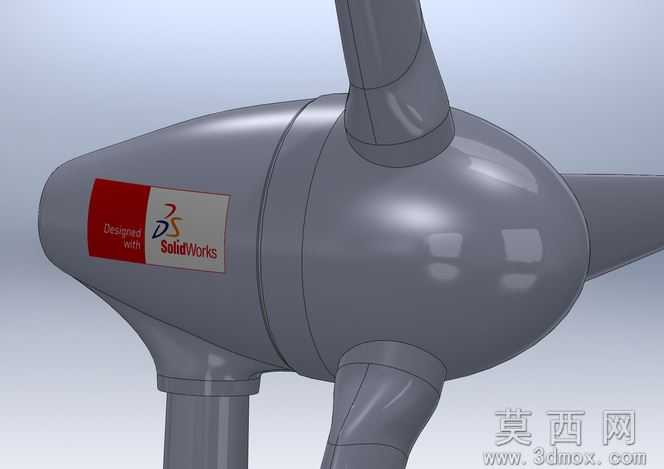

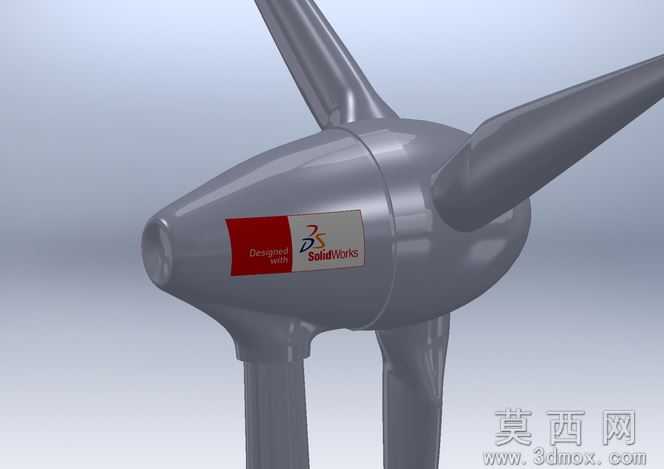

本模型为水平轴风力发电机组的完整三维设计成果，建模全程基于SolidWorks2011版本完成，整体采用自顶向下的装配体设计思路，首先完成风轮轮毂、机舱壳体、塔筒支撑段三大核心部件的基准定位，再逐一绘制叶片曲面、传动连接结构、机舱导流罩等细分零件，所有零件均添加了贴合实际装配逻辑的配合约束，可实现风轮旋转、机舱偏航的动态运动仿真，无冗余特征与干涉问题。参数设计层面，模型严格参考小型商用风力发电机组的通用尺寸比例设定，叶片采用翼型截面放样生成，曲率连续顺滑，塔筒设置多段阶梯式支撑结构，机舱壳体预留了传动系统、发电模块的安装位，整体比例协调，符合风力发电设备的工程设计规范。渲染材质方面，模型为所有零部件赋予了贴近真实工业产品的材质属性，风轮叶片、机舱外壳采用哑光灰色工程塑料/玻璃钢材质，带有细腻的磨砂质感与真实环境反射效果，塔筒部分赋予金属漆面材质，表面呈现均匀的光泽度，渲染效果可直接用于方案展示与教学演示。结构原理上，模型完整还原了水平轴风力发电机的核心构造，三叶片风轮可捕捉风能带动轮毂旋转，将风能转化为机械能，机舱内部预留的空间可适配增速齿轮箱、发电机等核心发电部件，塔筒作为支撑结构承载整个机头的重量，整体结构符合风力发电机组将风能转化为电能的工作逻辑。软件兼容层面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上所有版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流机械设计软件，方便不同软件使用场景下的二次修改与应用。研发教学应用层面，该模型可作为新能源装备设计课程的教学案例，帮助学习者理解风力发电机组的整体构造与装配逻辑，也可作为小型风力发电产品研发的初始方案模板，用于结构验证、外观调整与方案汇报，同时也适合机械设计爱好者学习曲面建模、装配体设计的相关技巧，具备较强的实用参考价值。
