锌合金传感安装支架结构设计

项目分类:传感器 发布时间:2022-03-16 ID:575389
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计
  • 锌合金传感安装支架结构设计

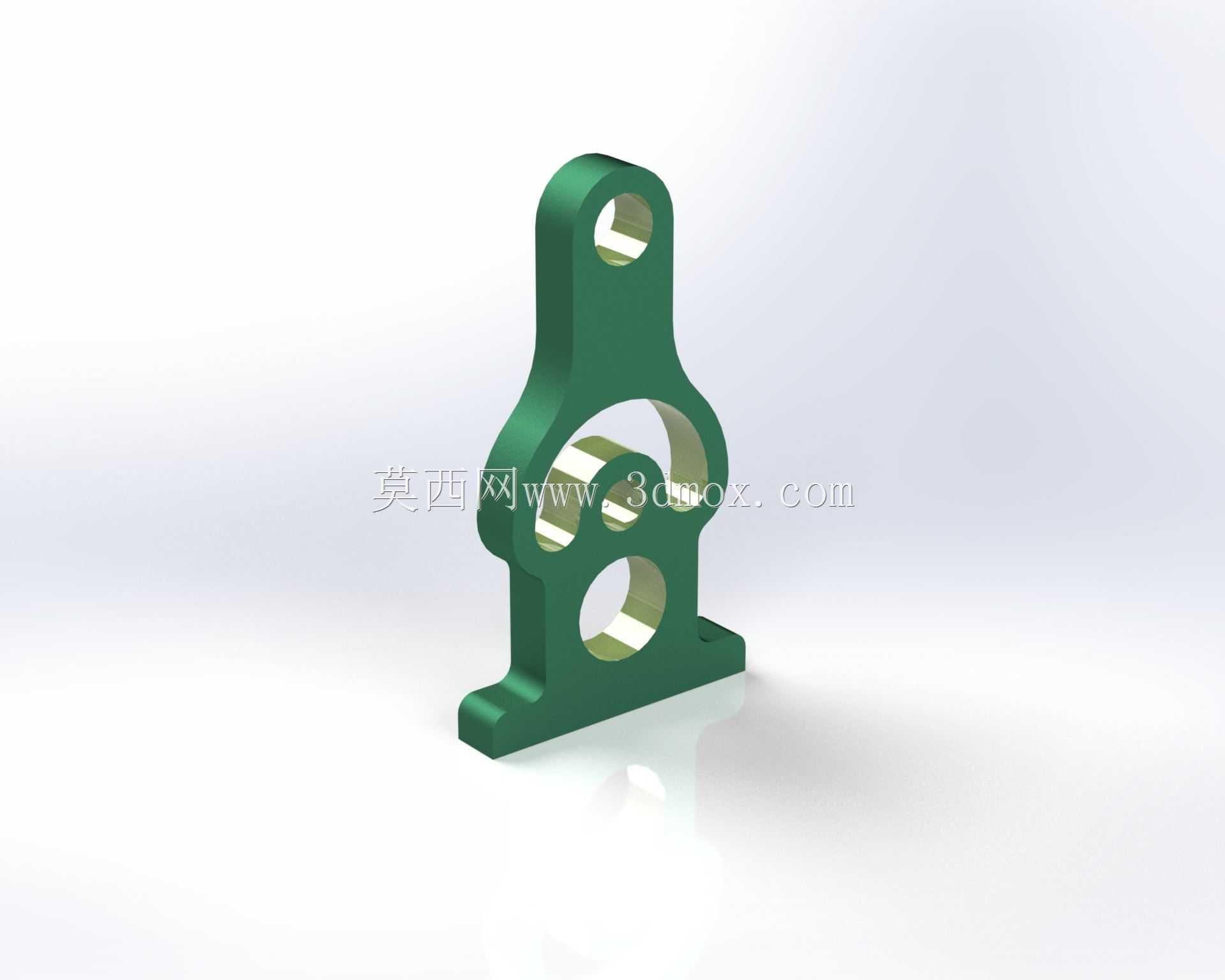

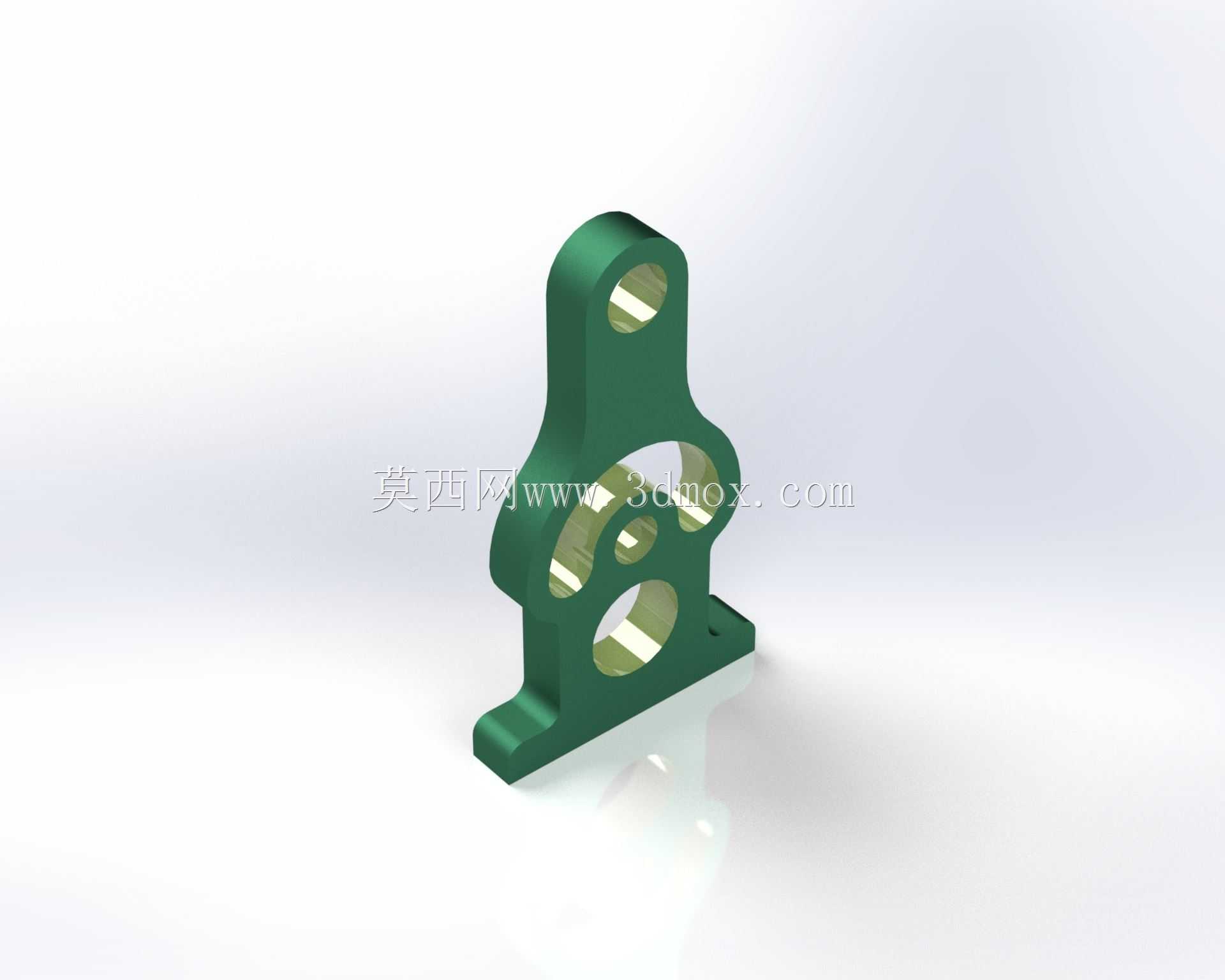

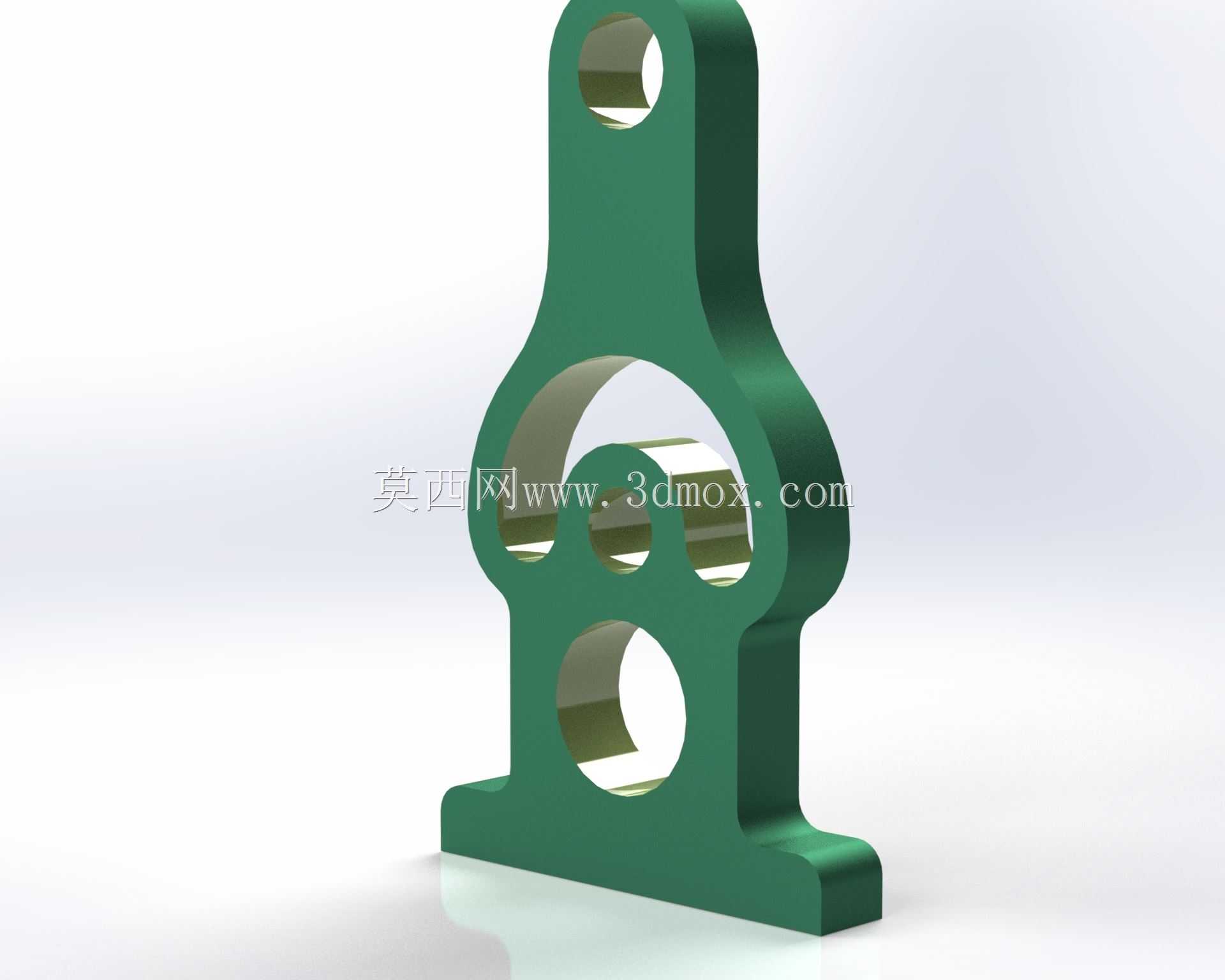

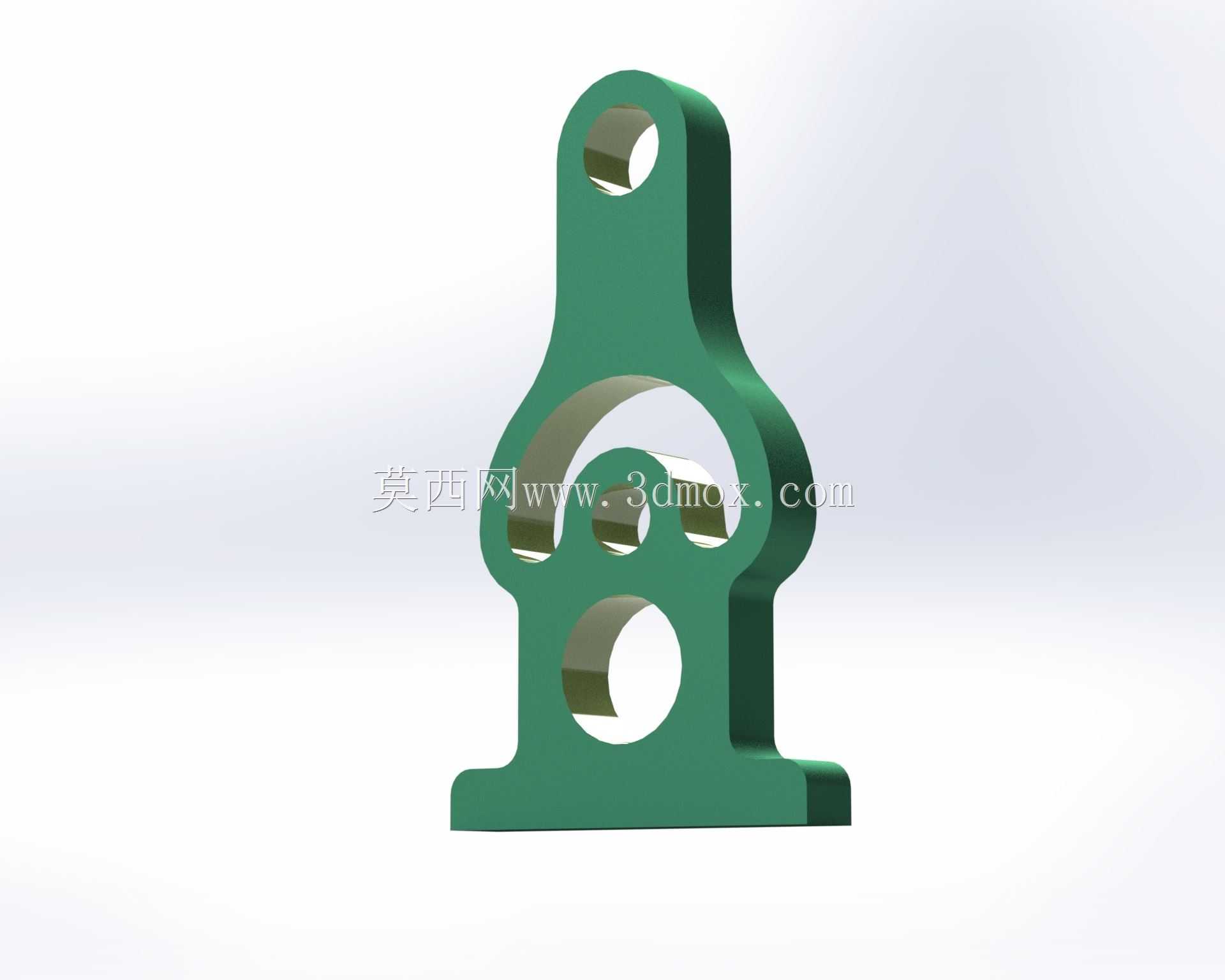

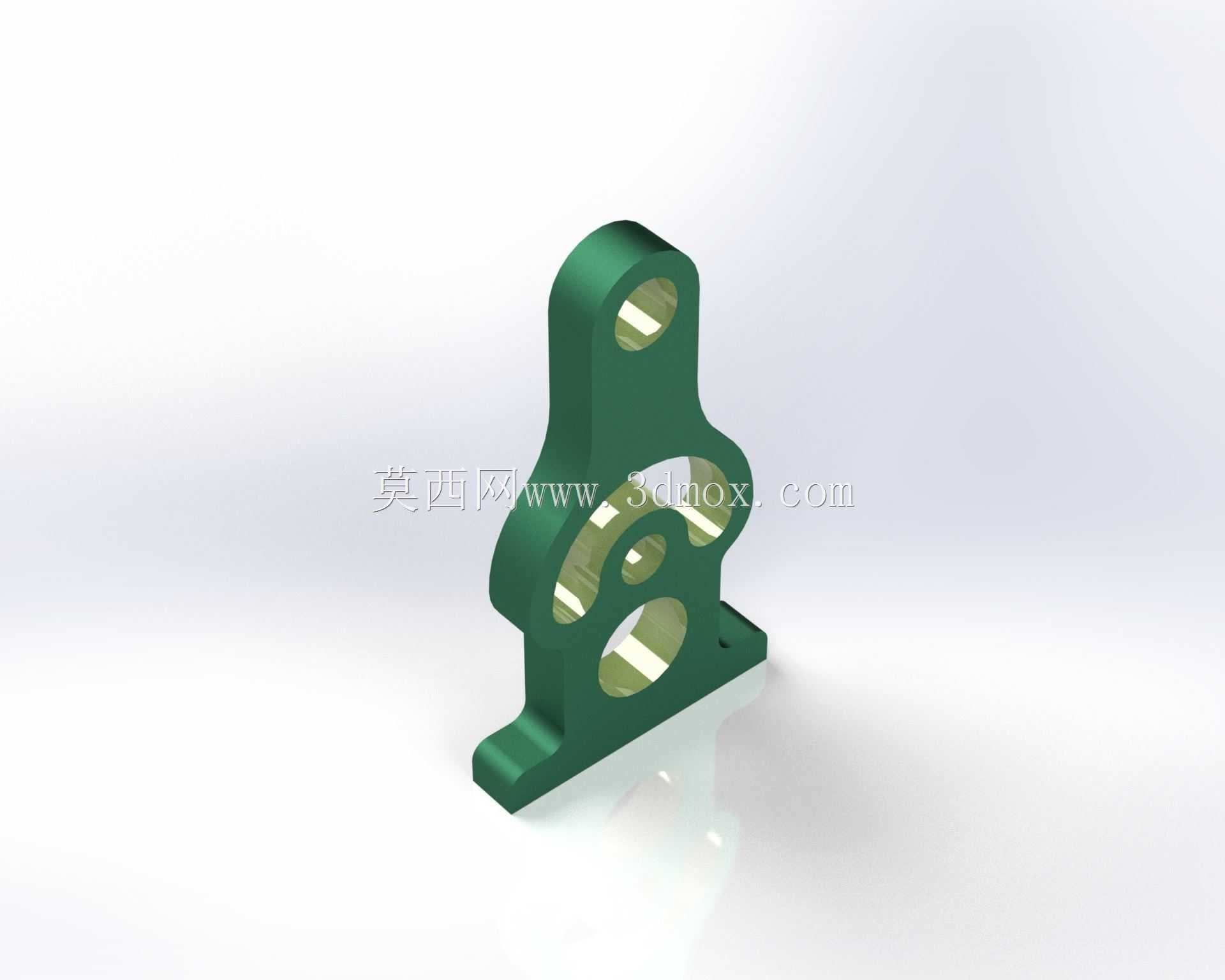

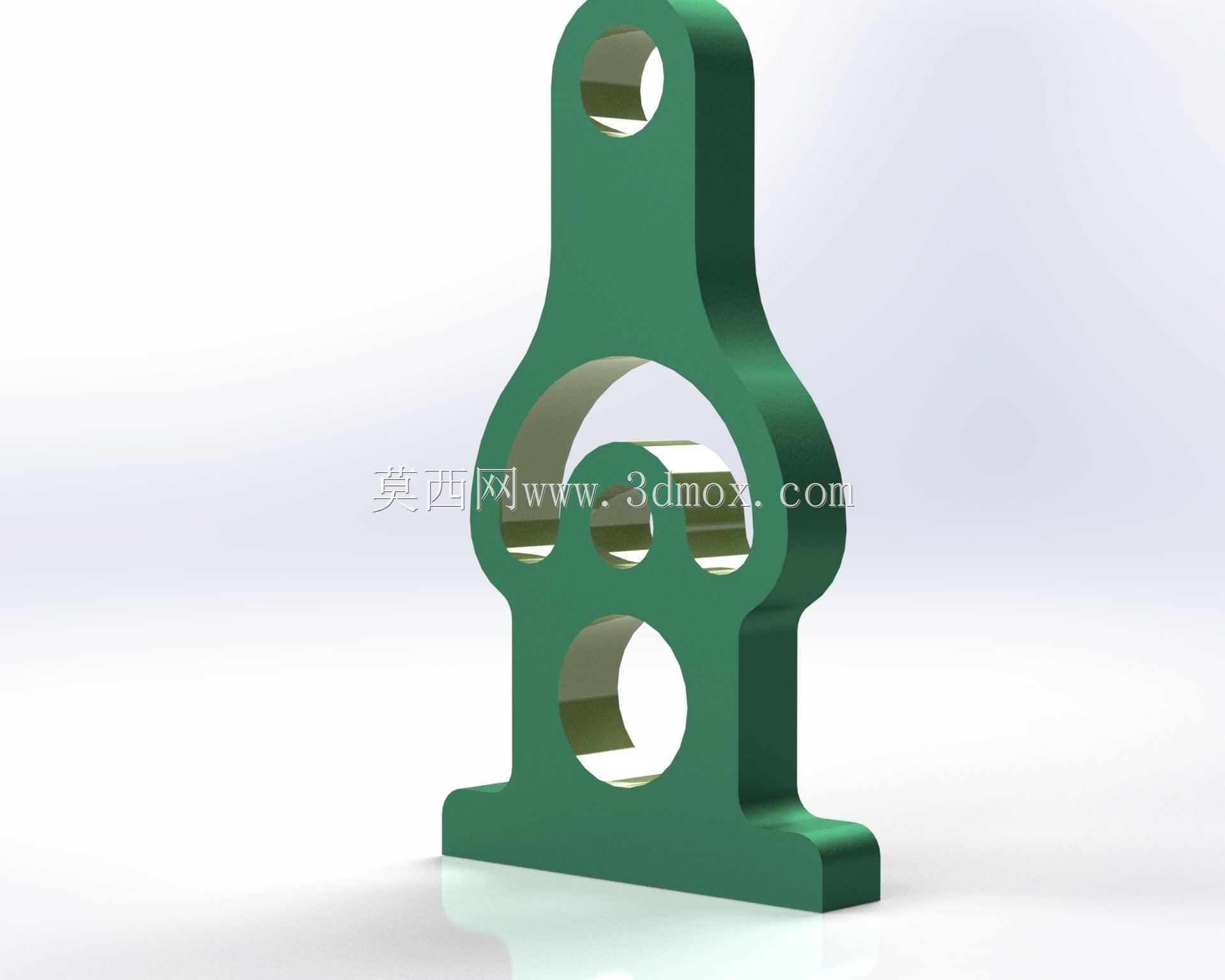

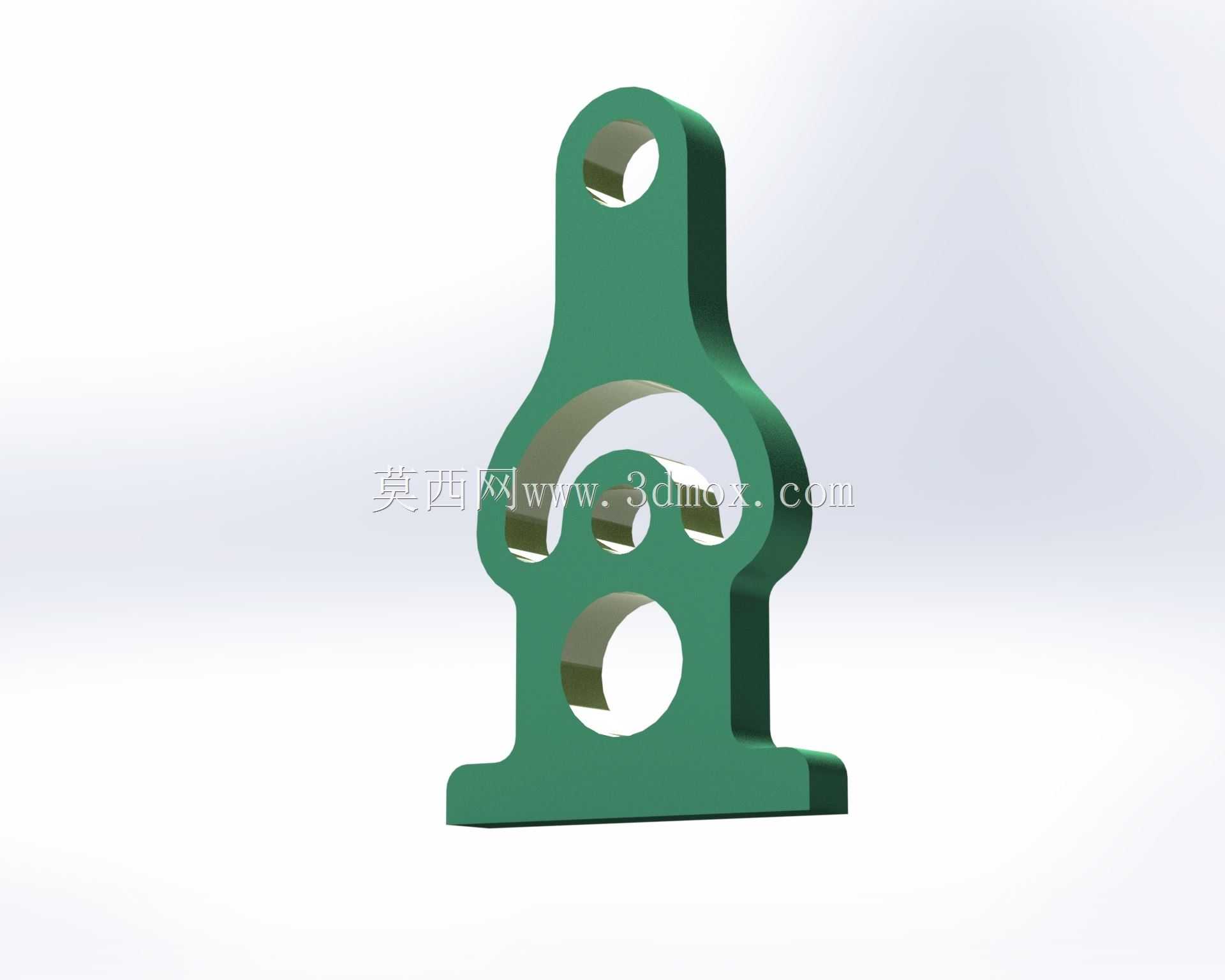

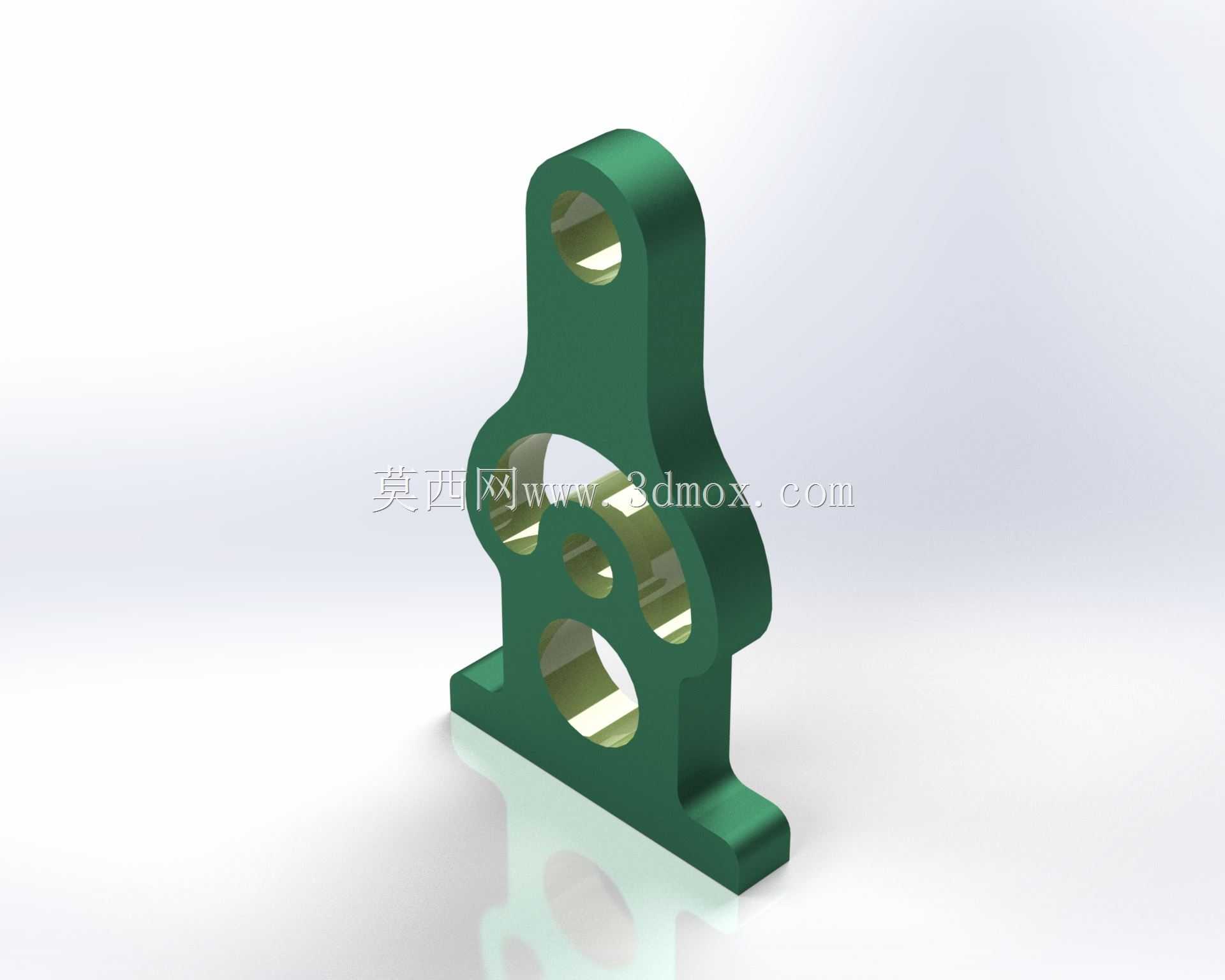

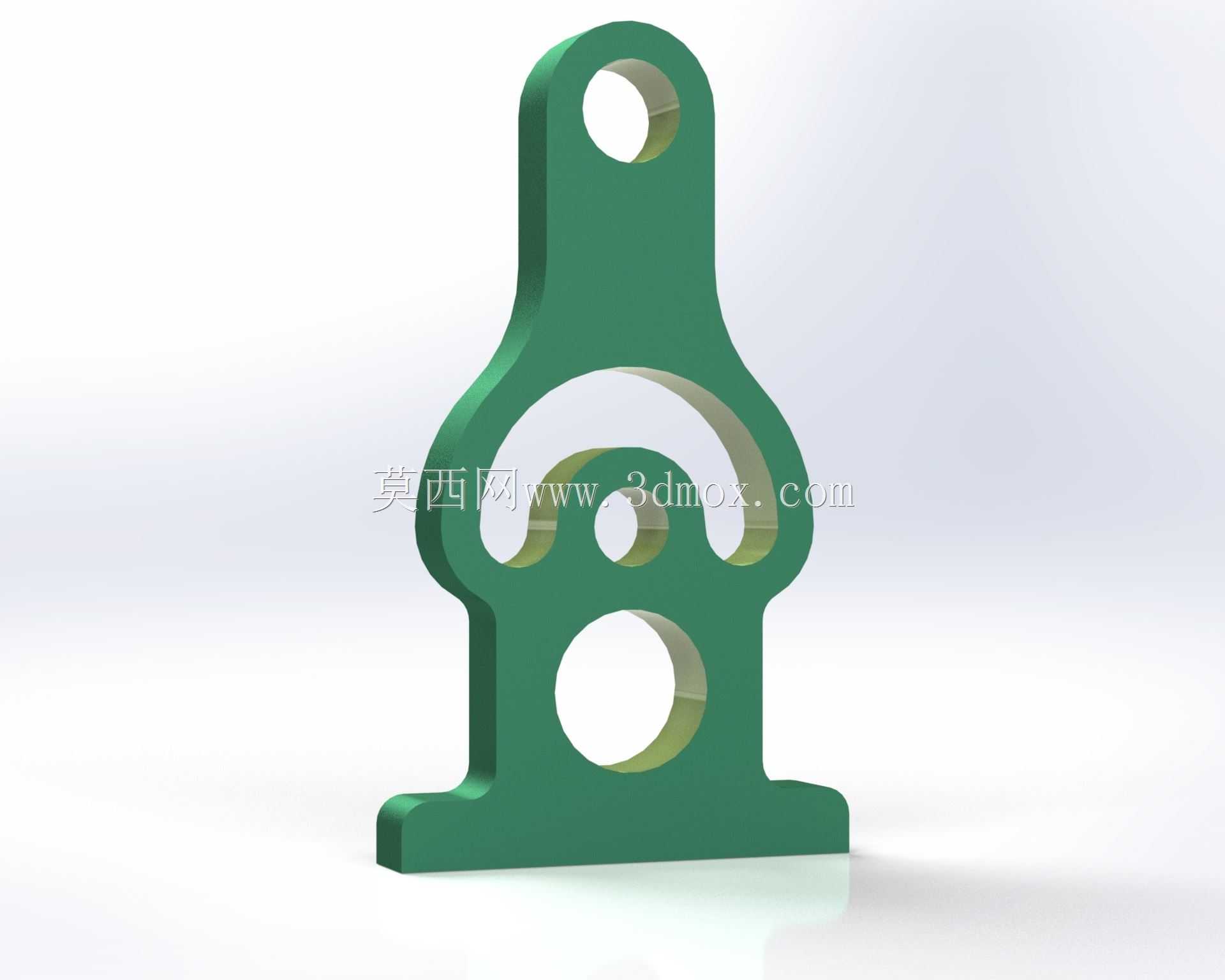

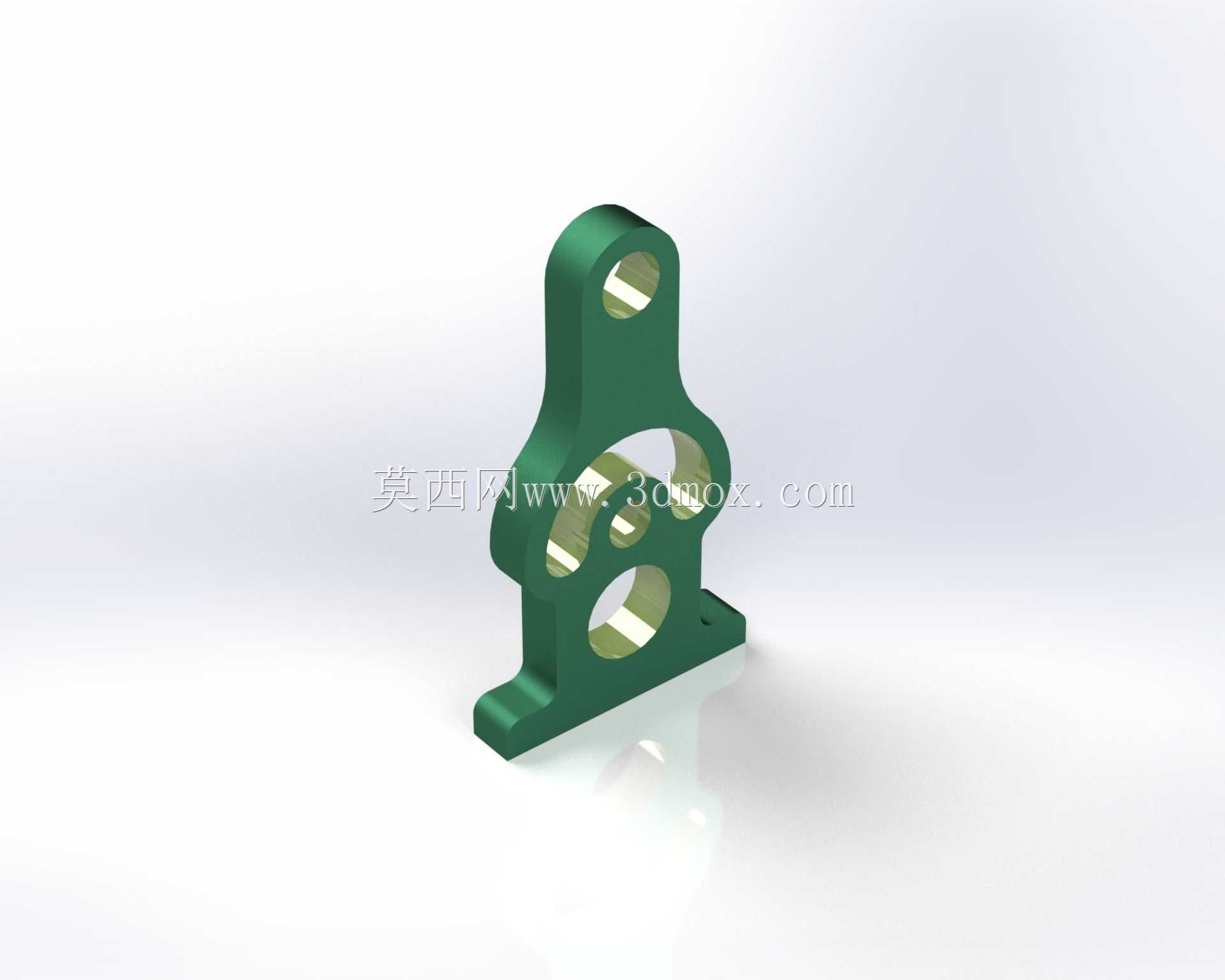

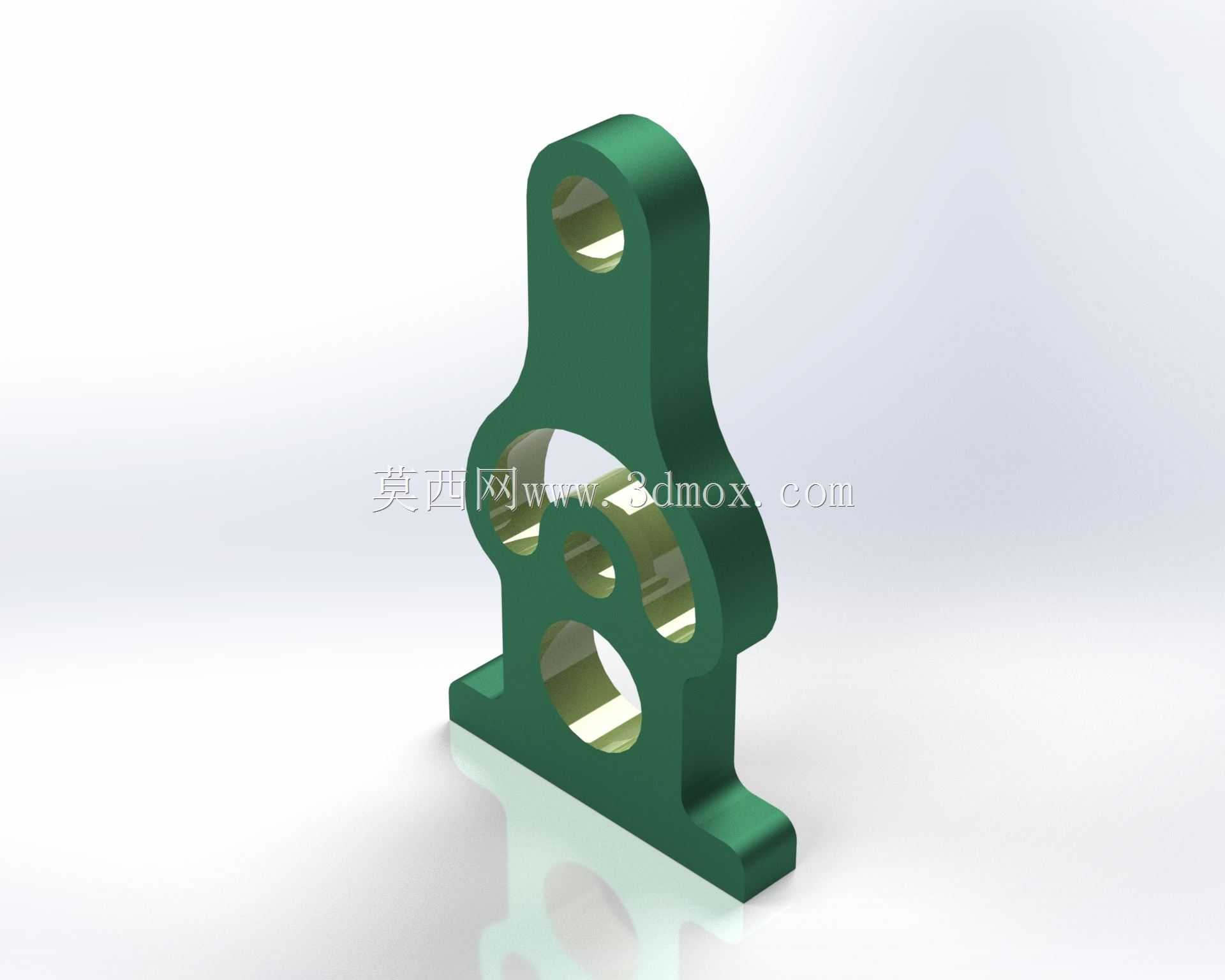

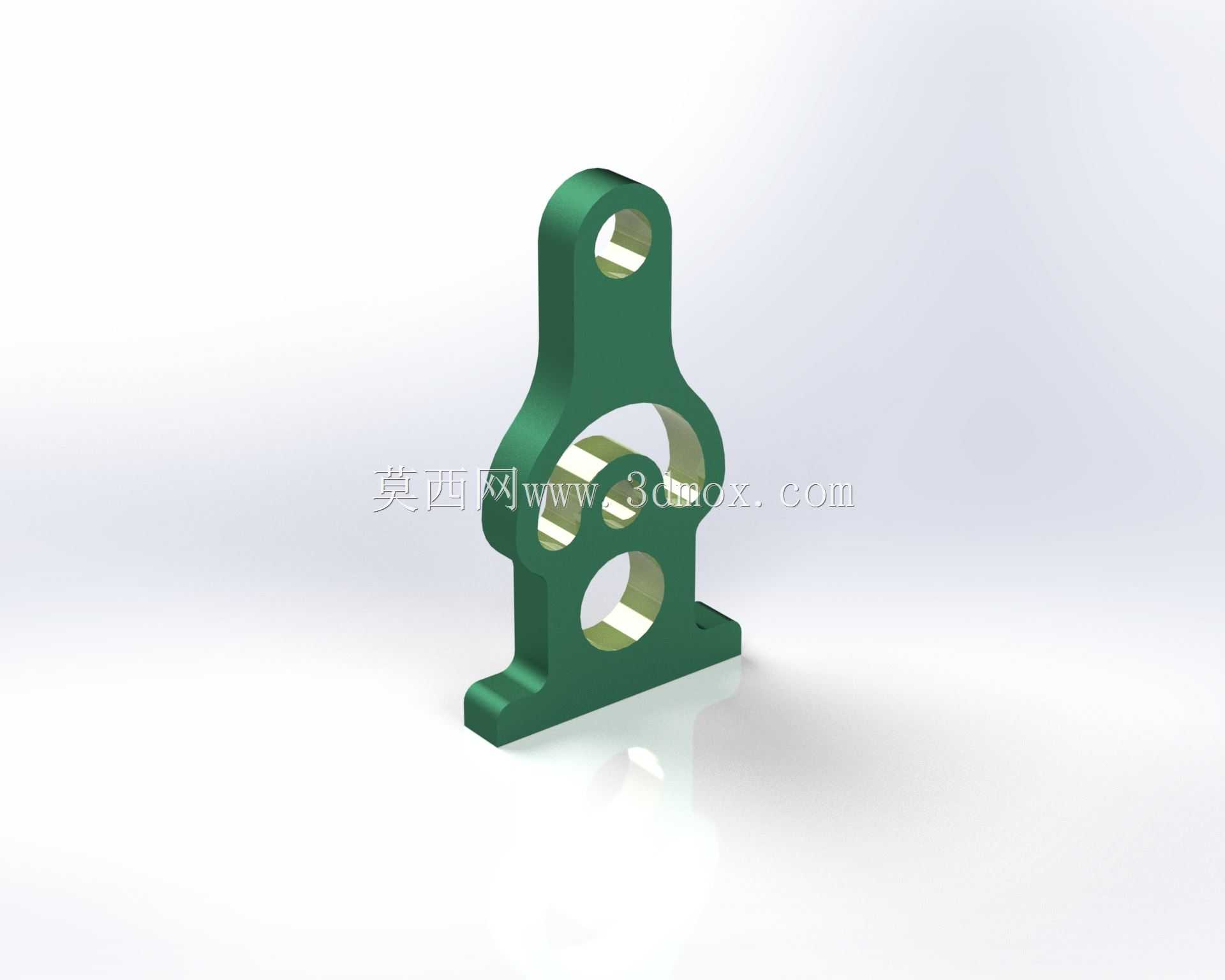

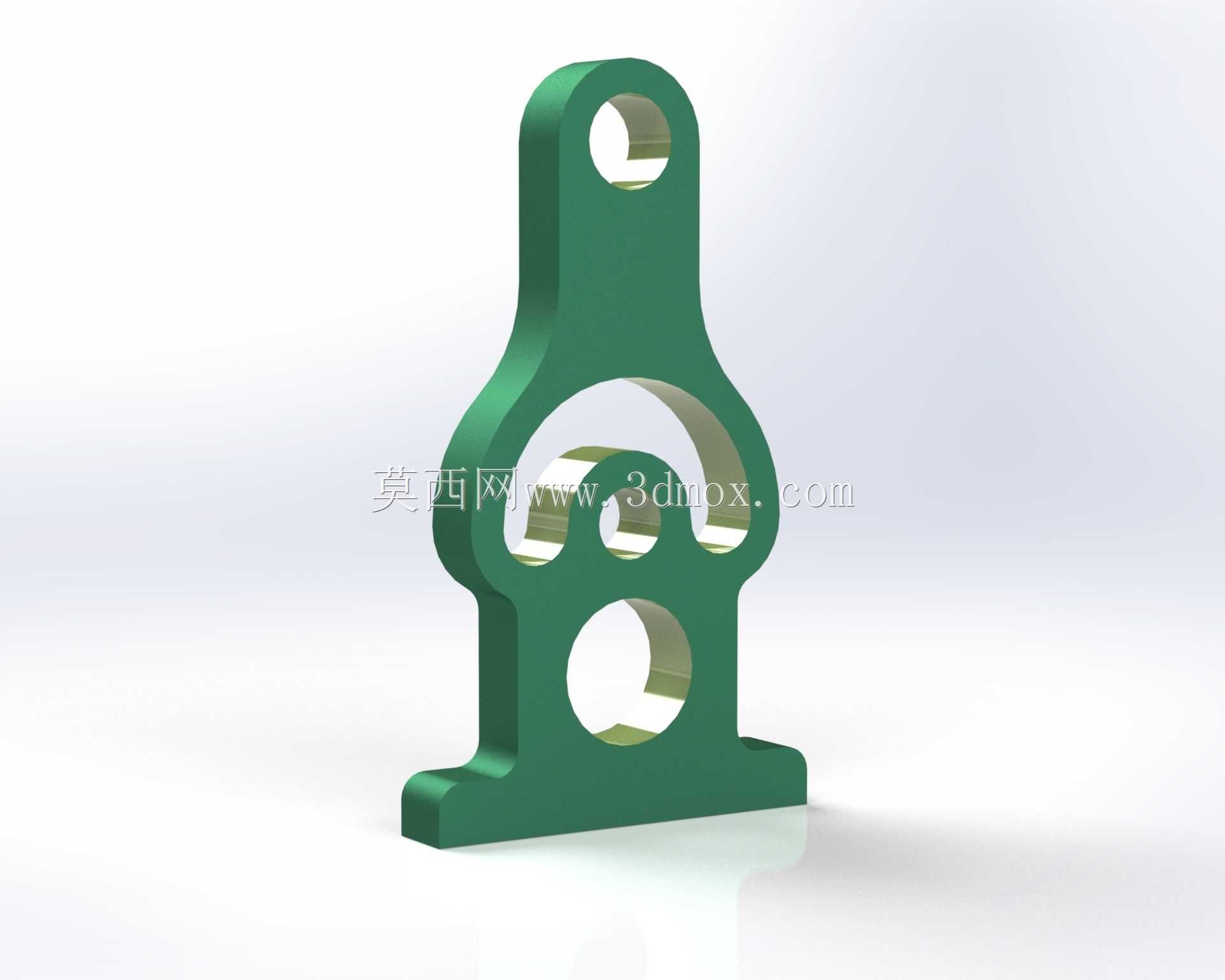

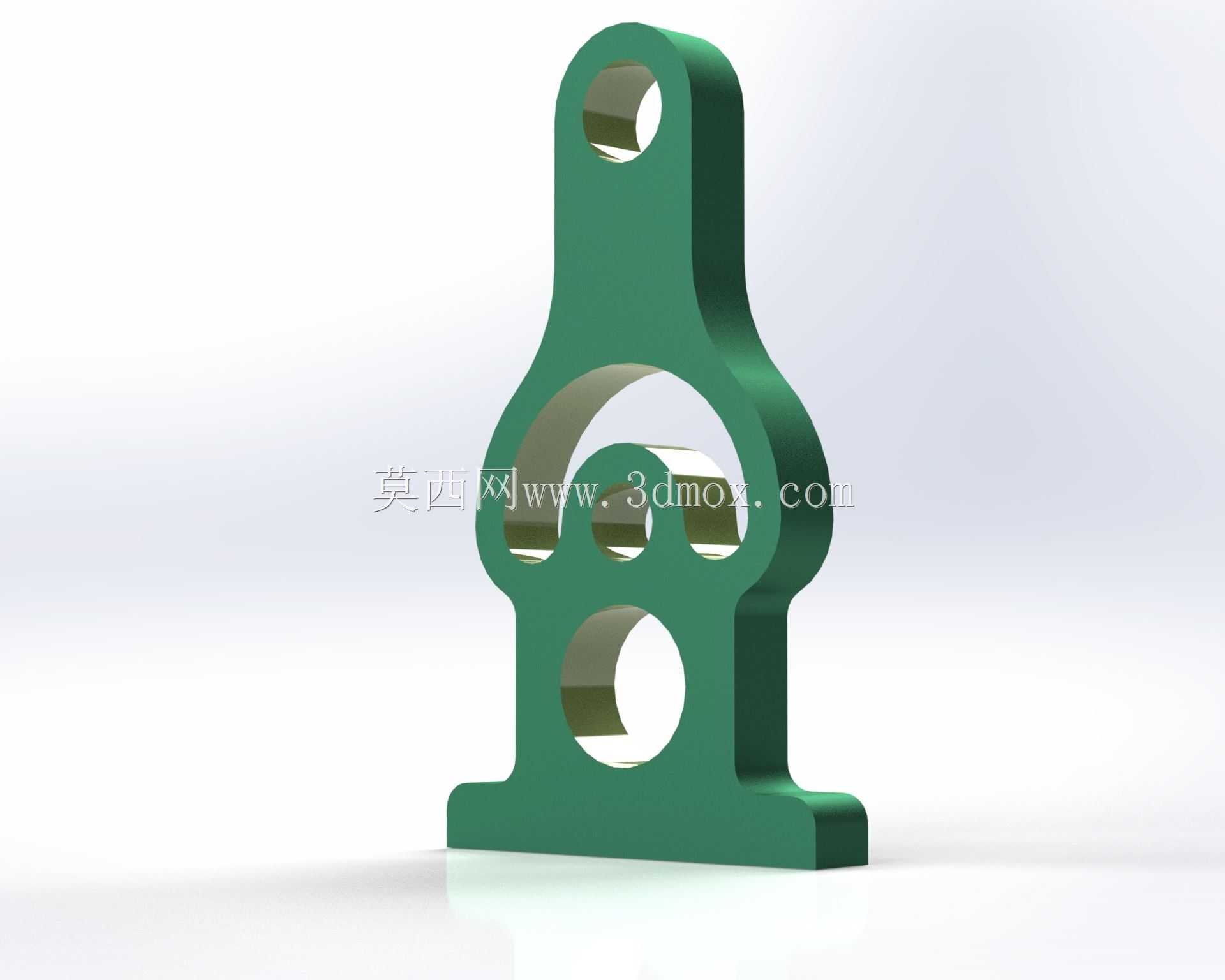

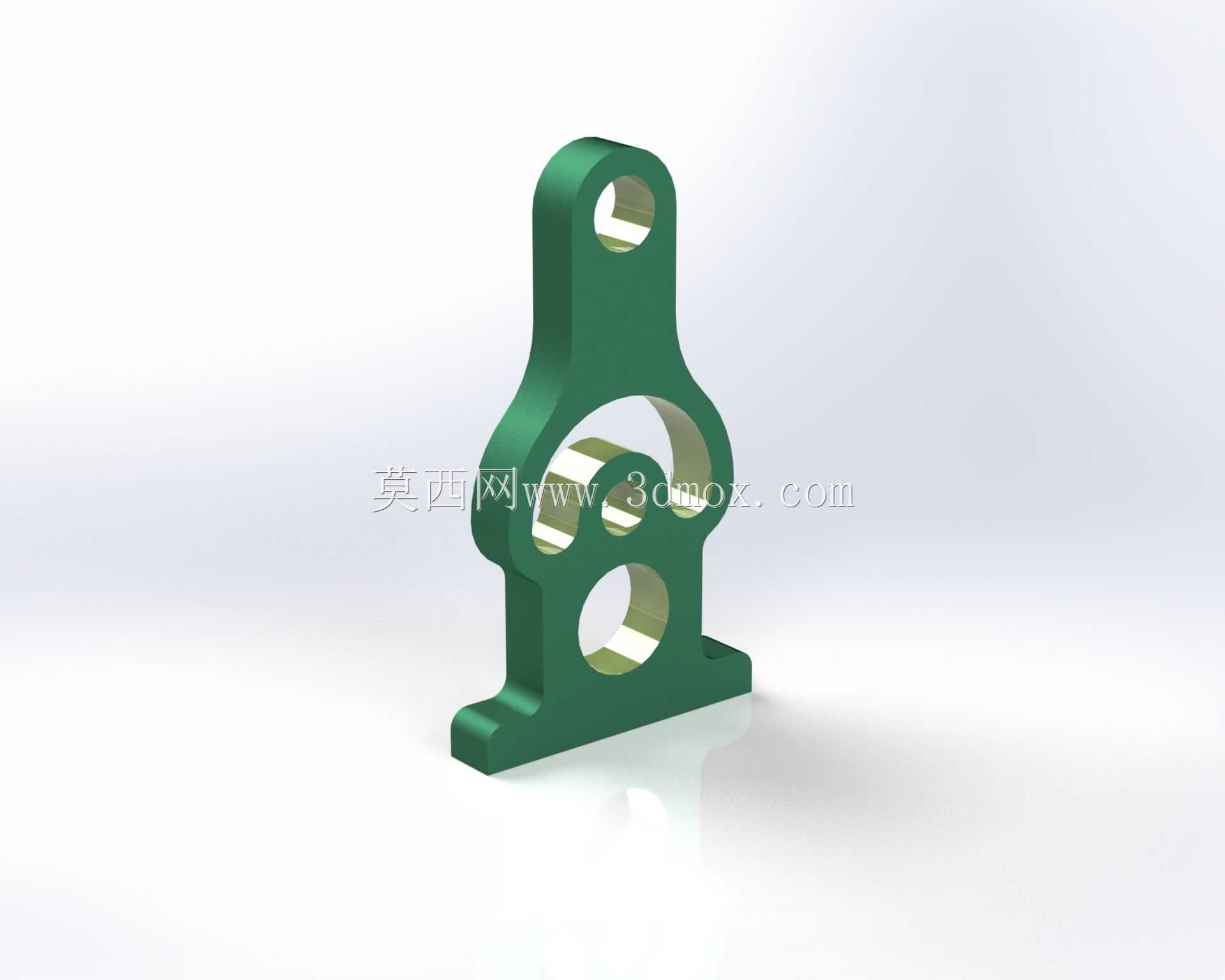

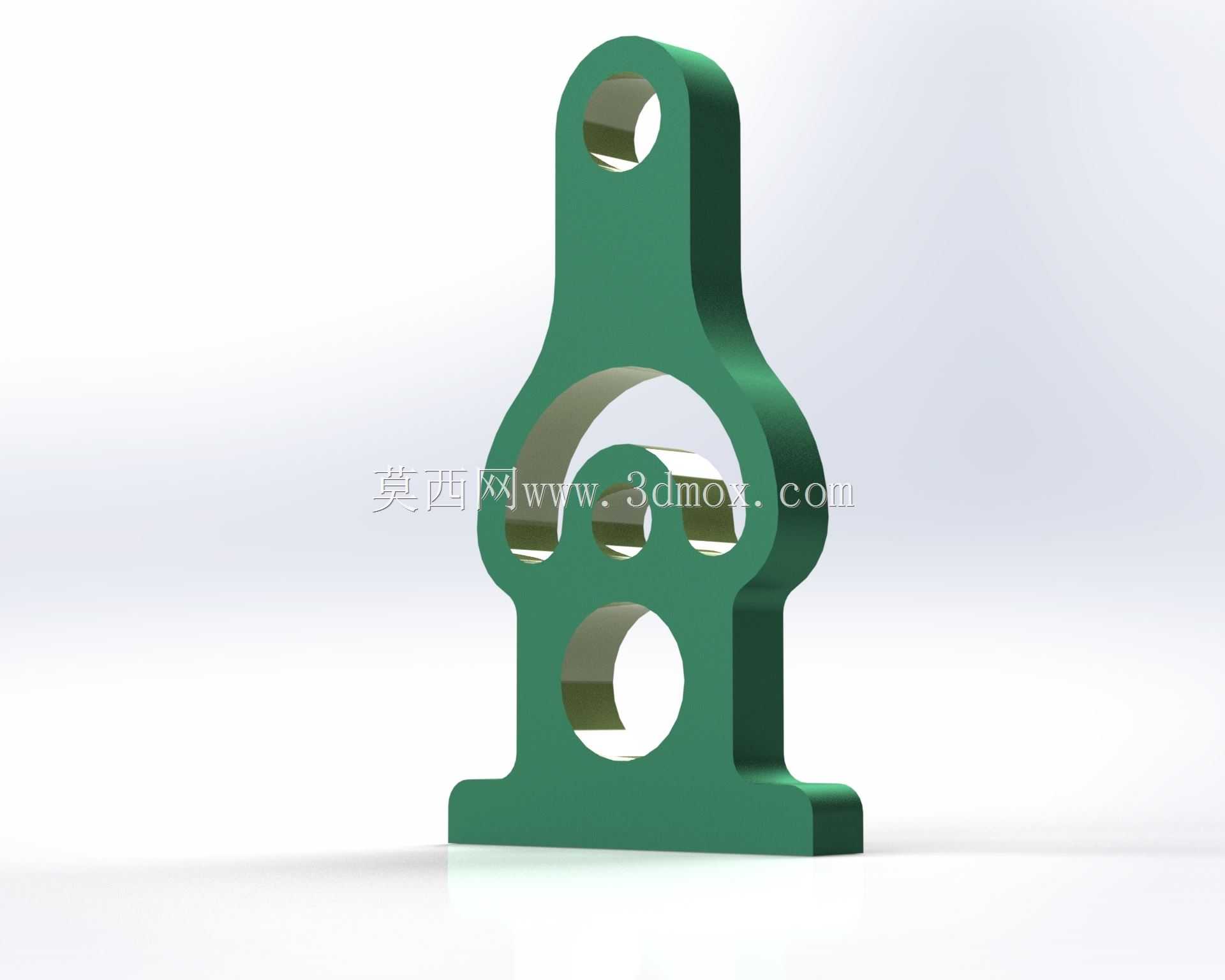

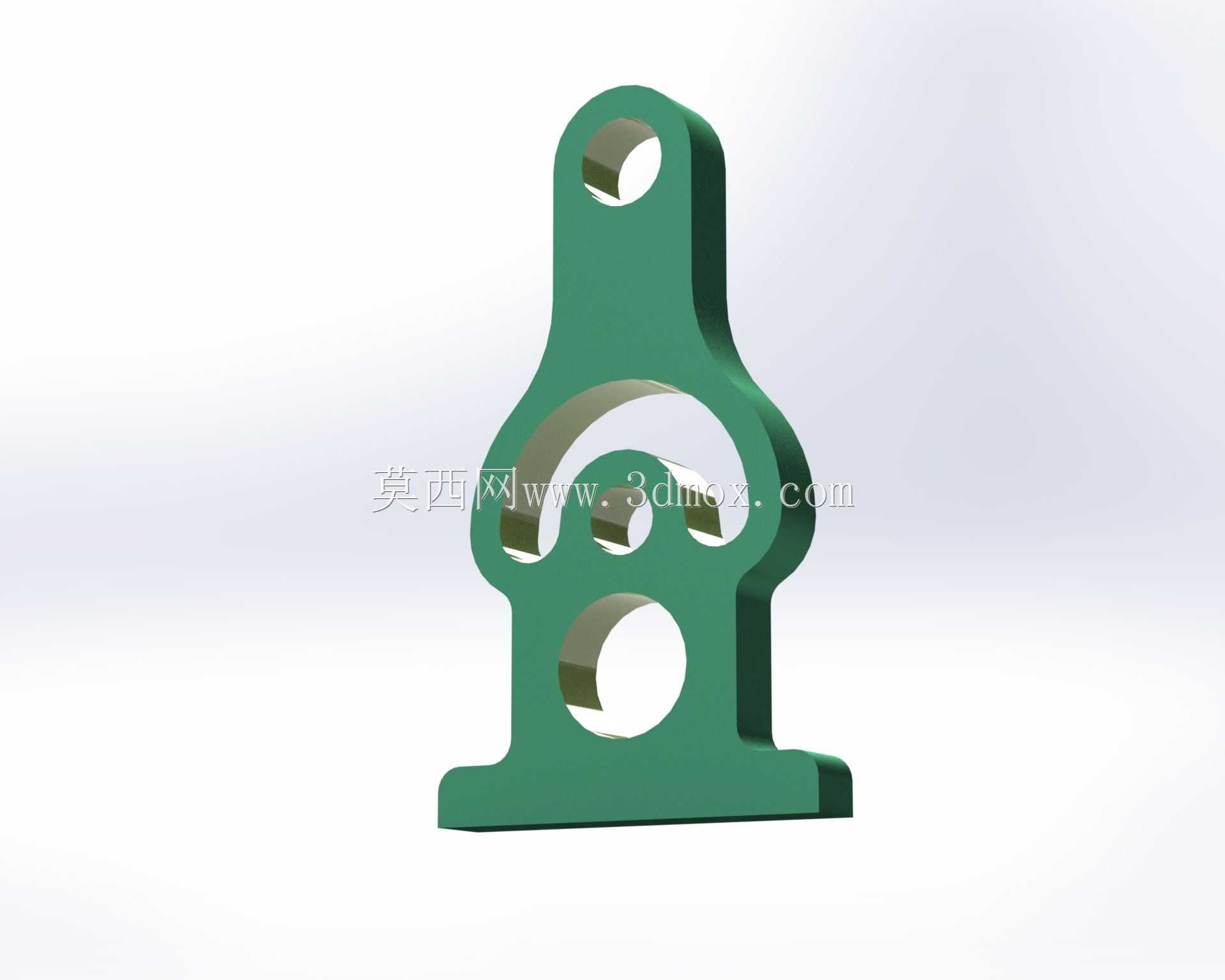

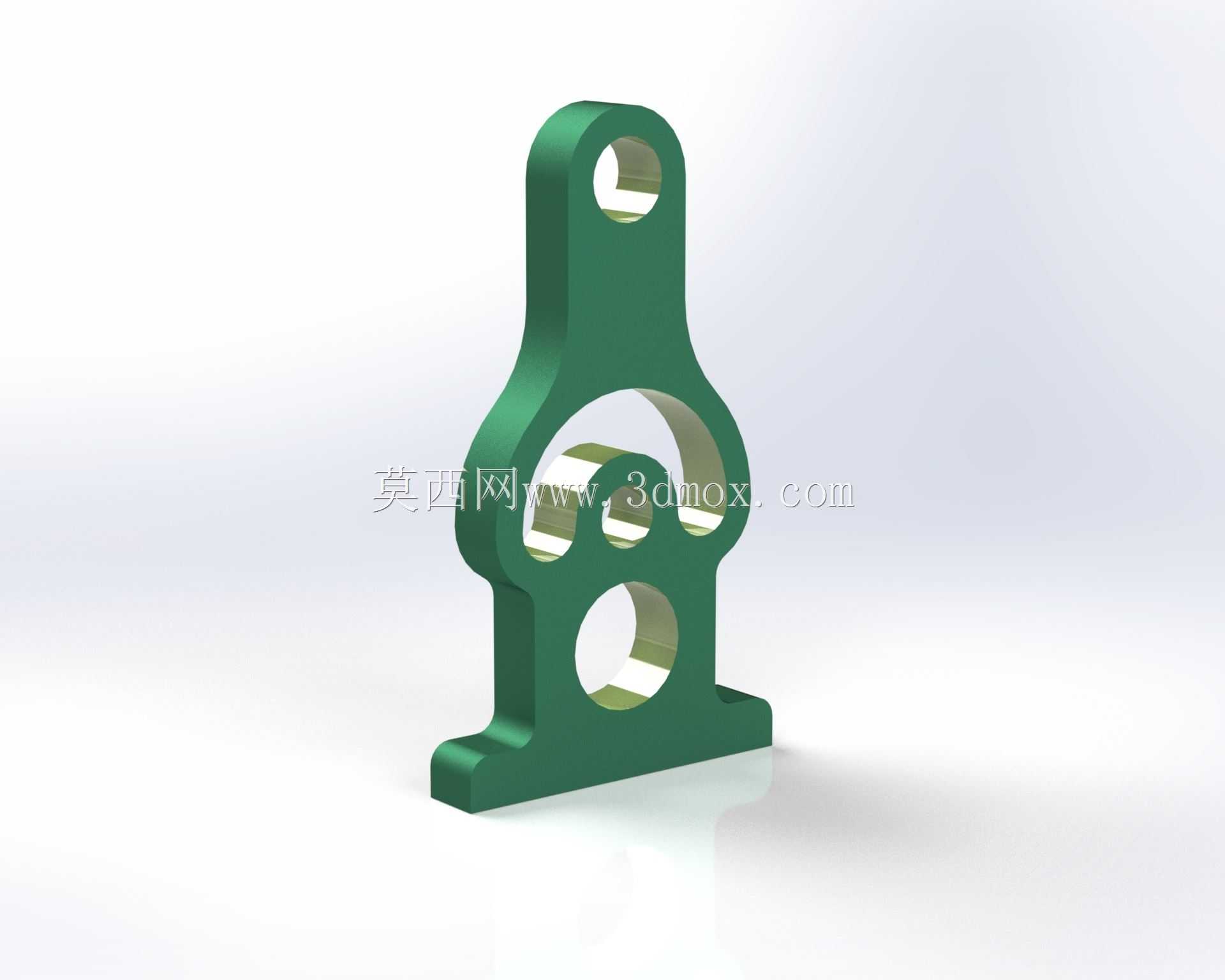

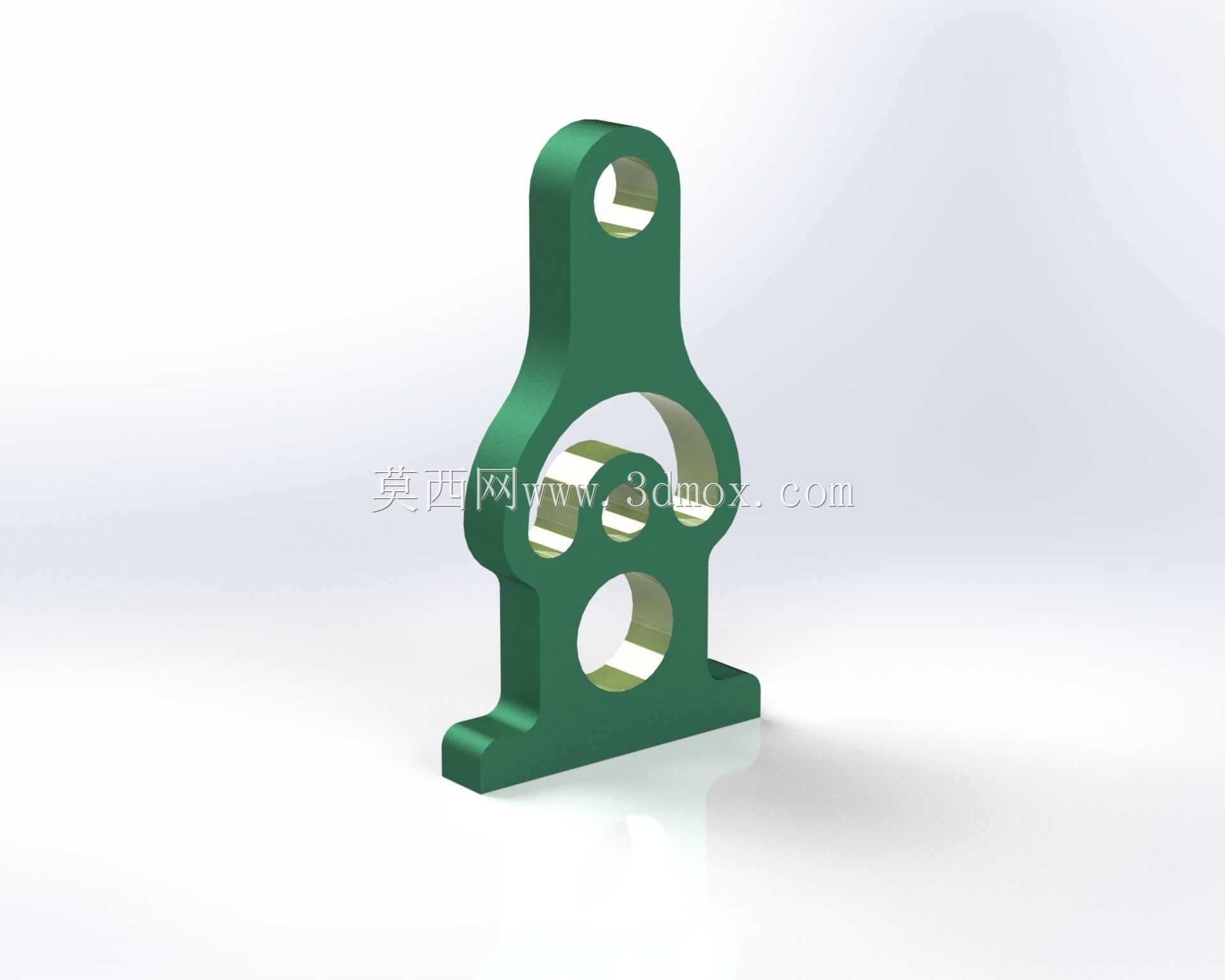

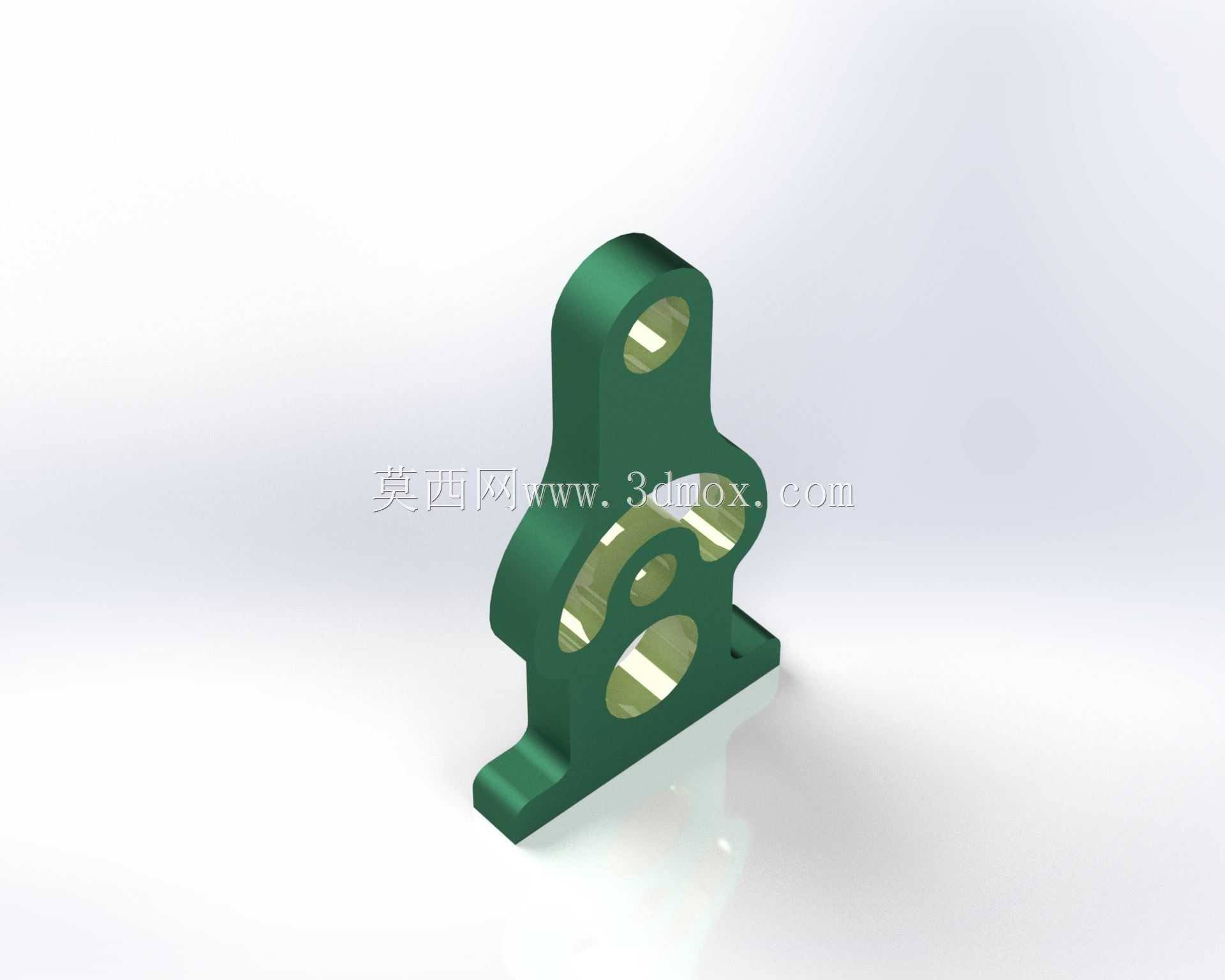

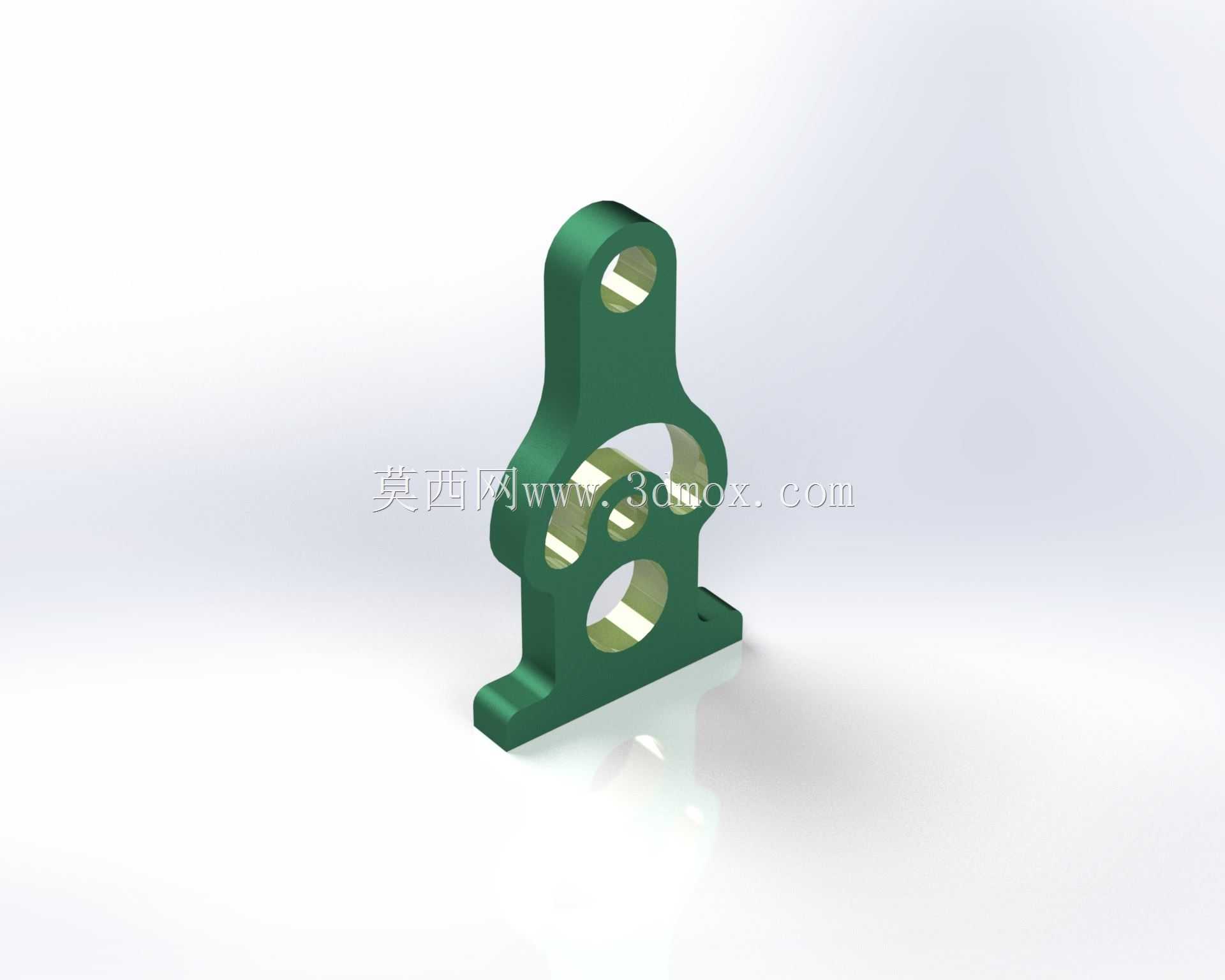

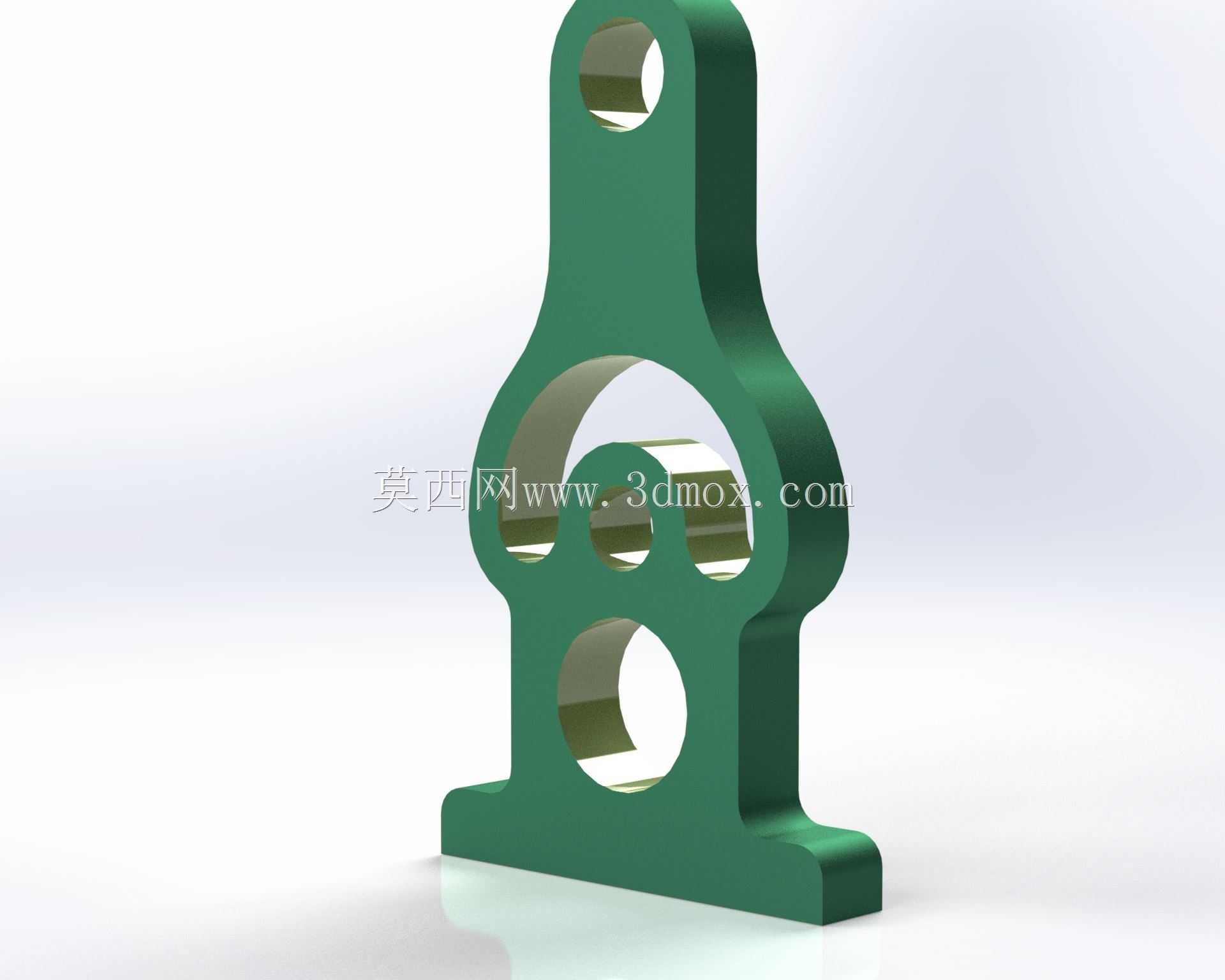

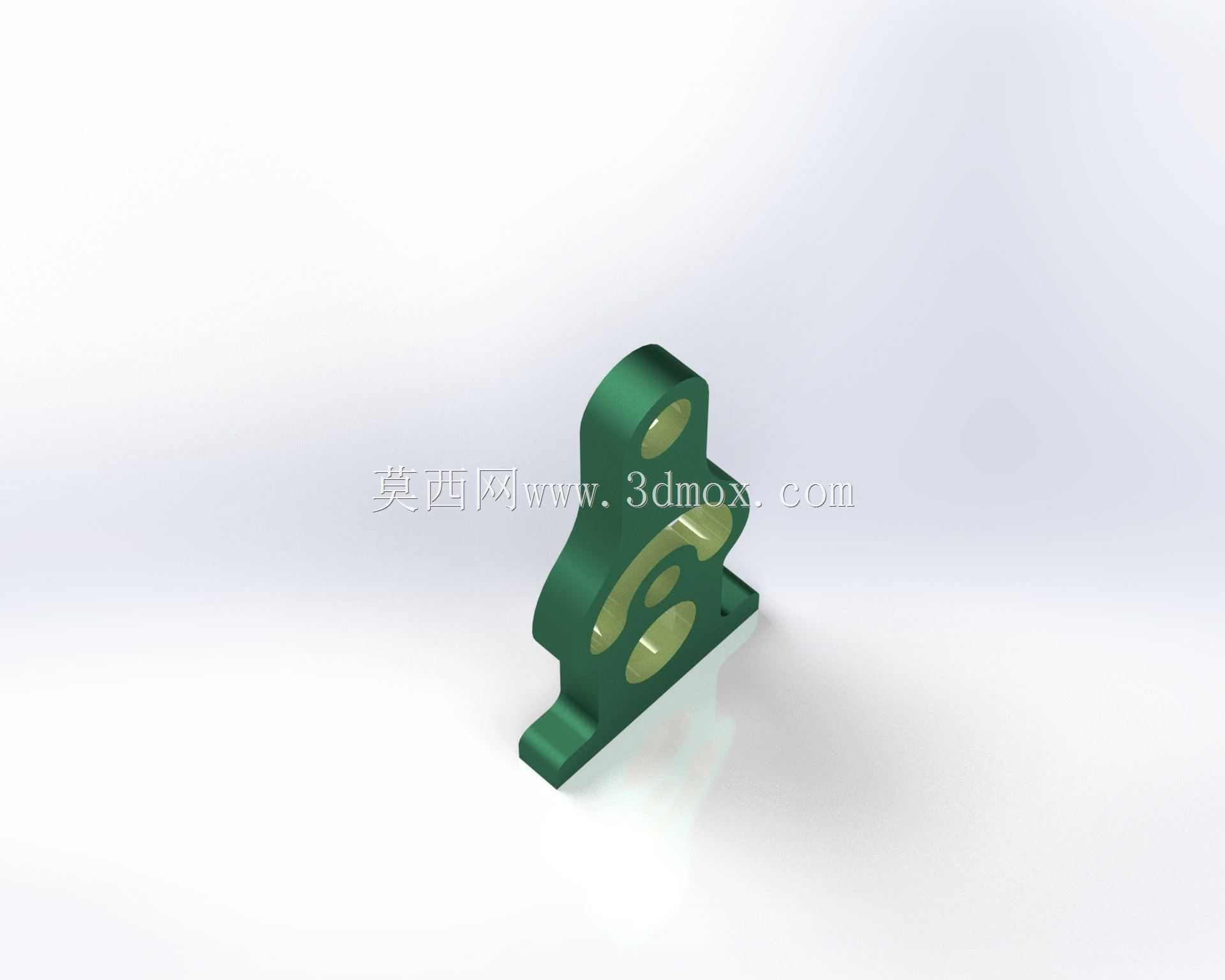

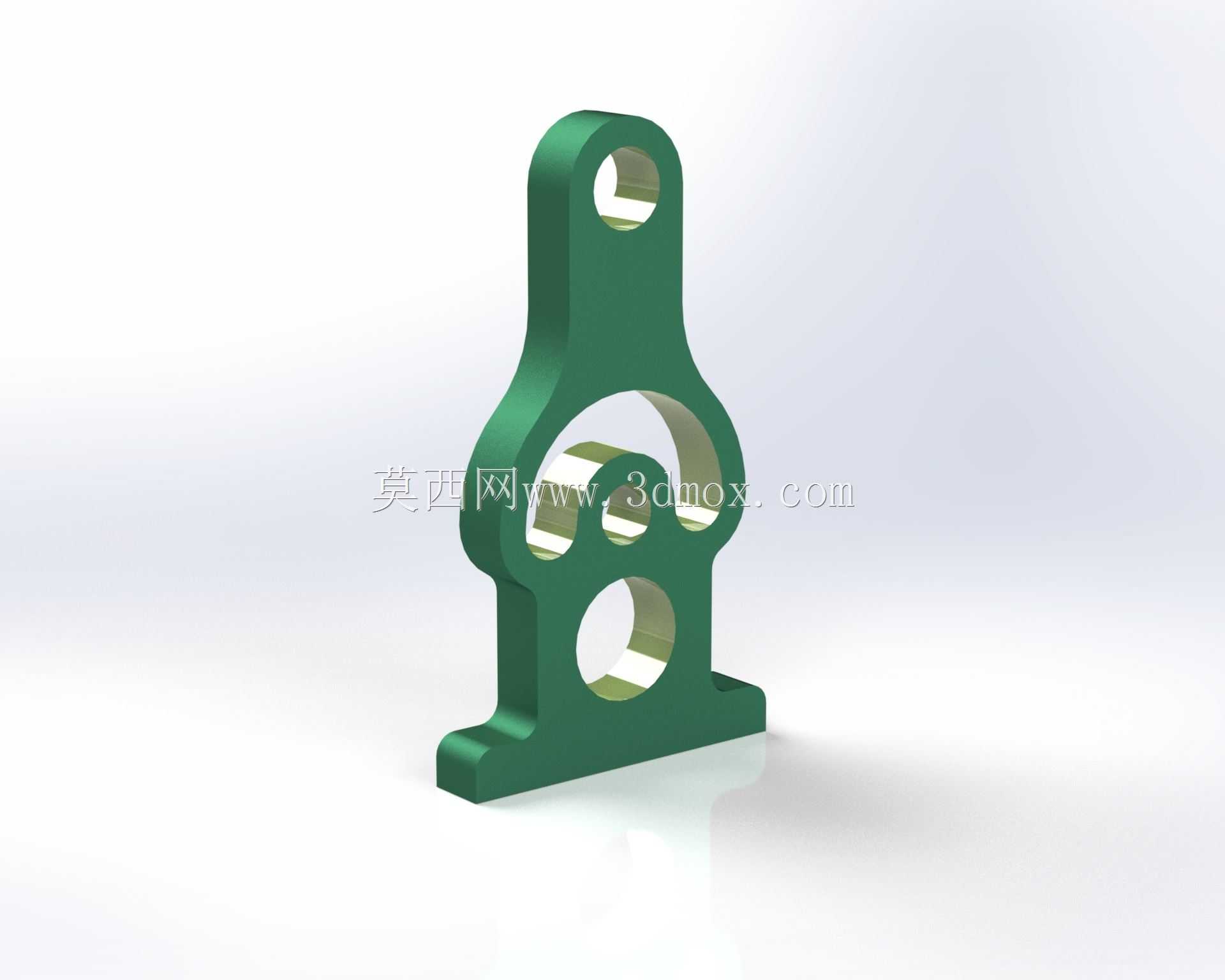

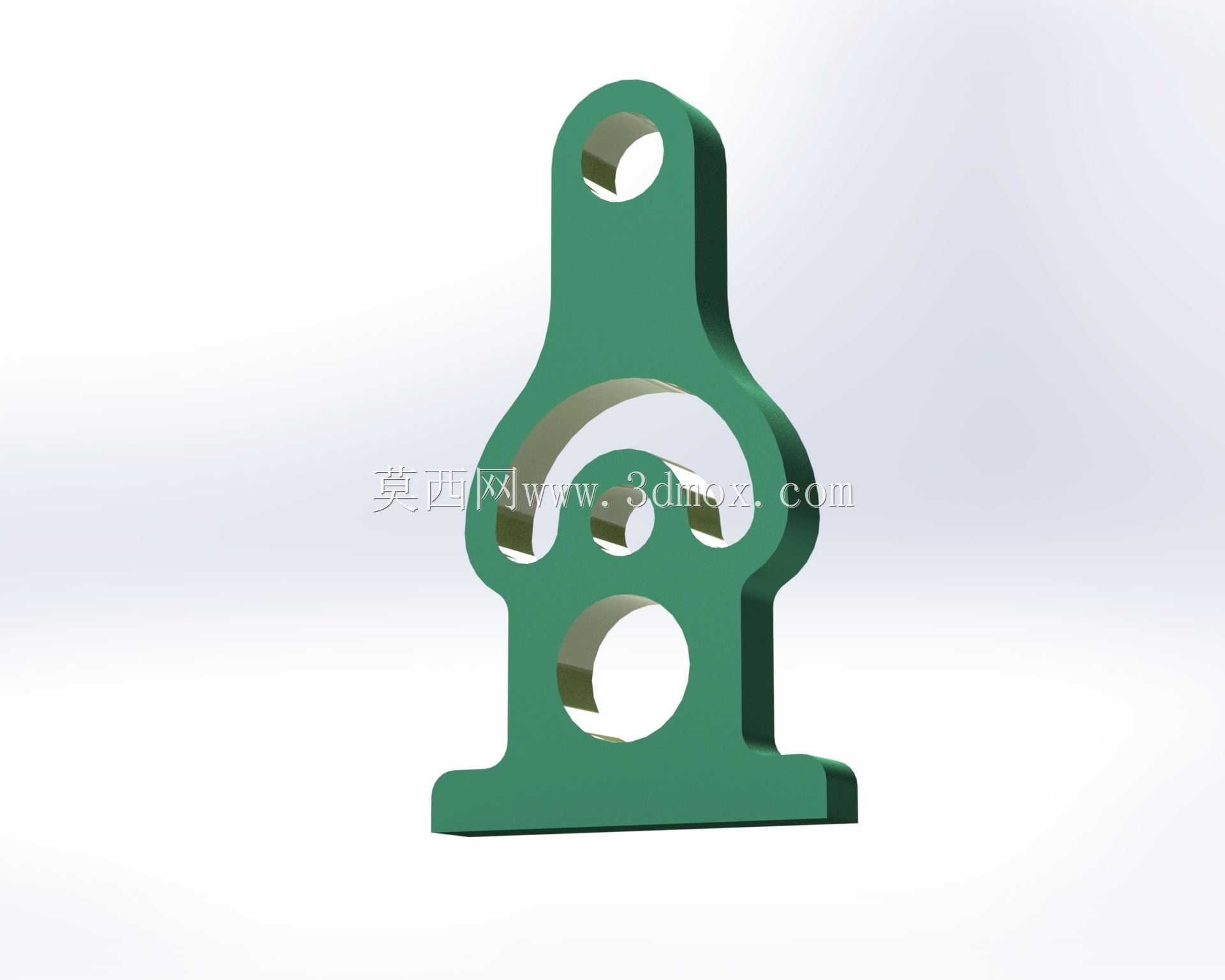

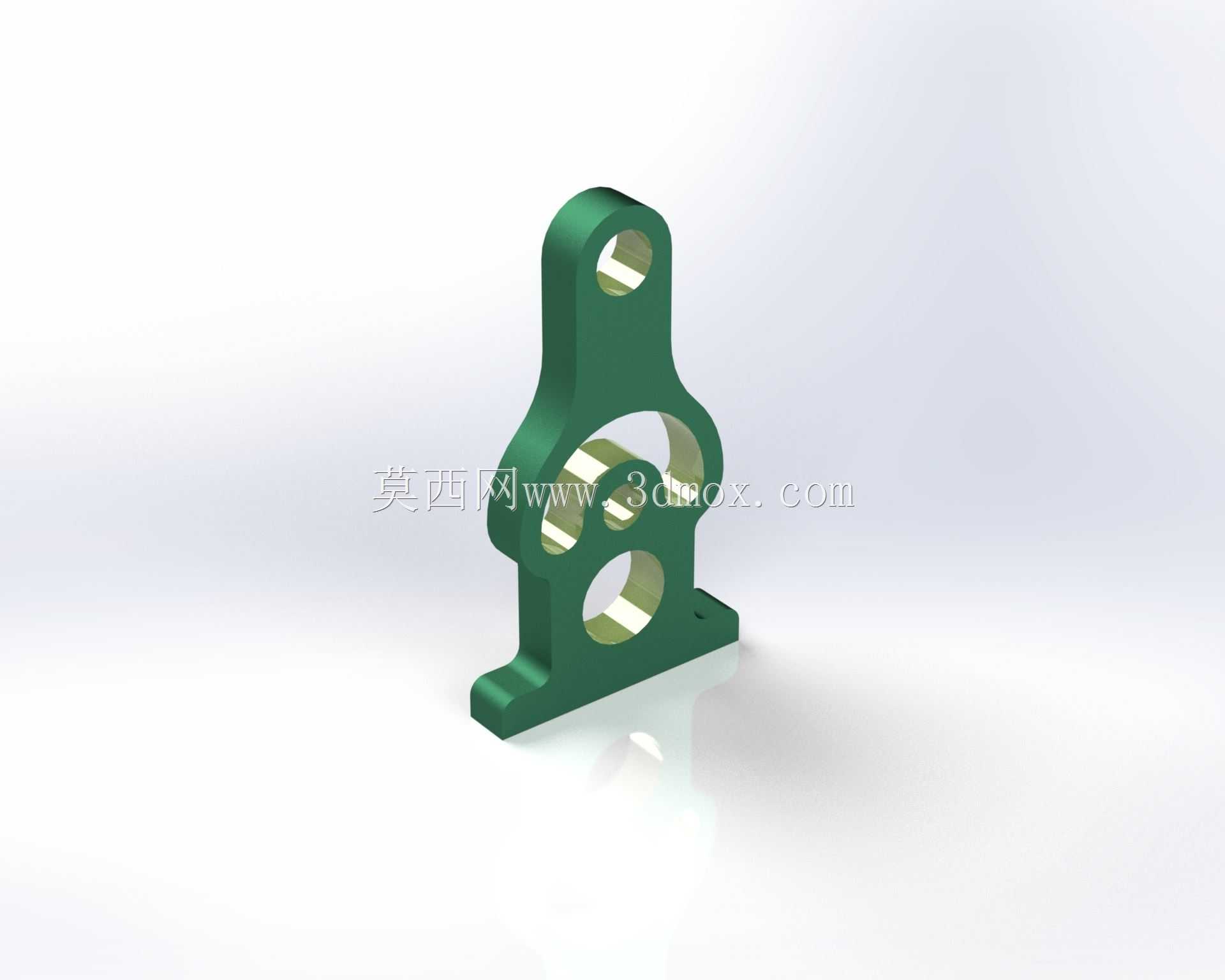

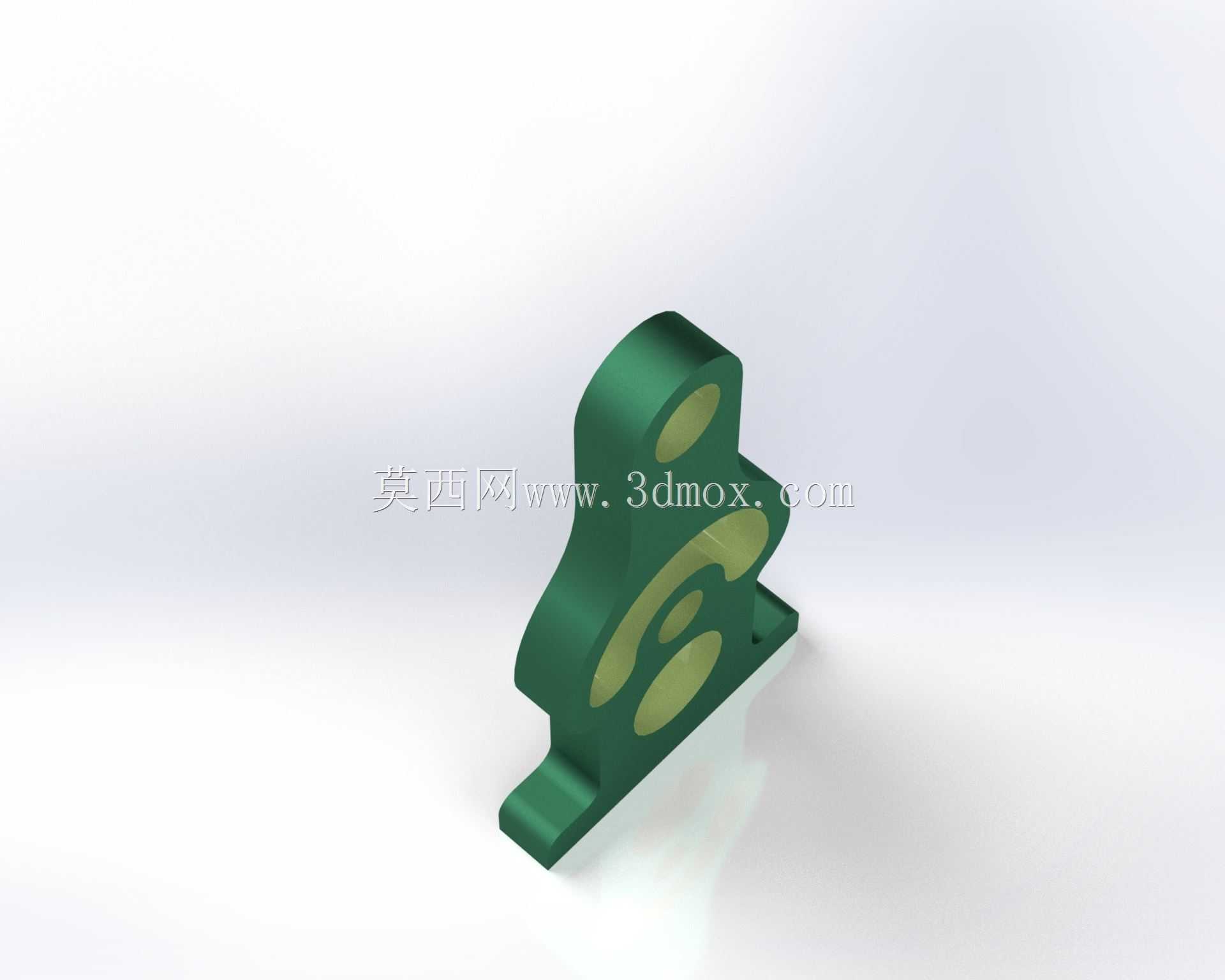

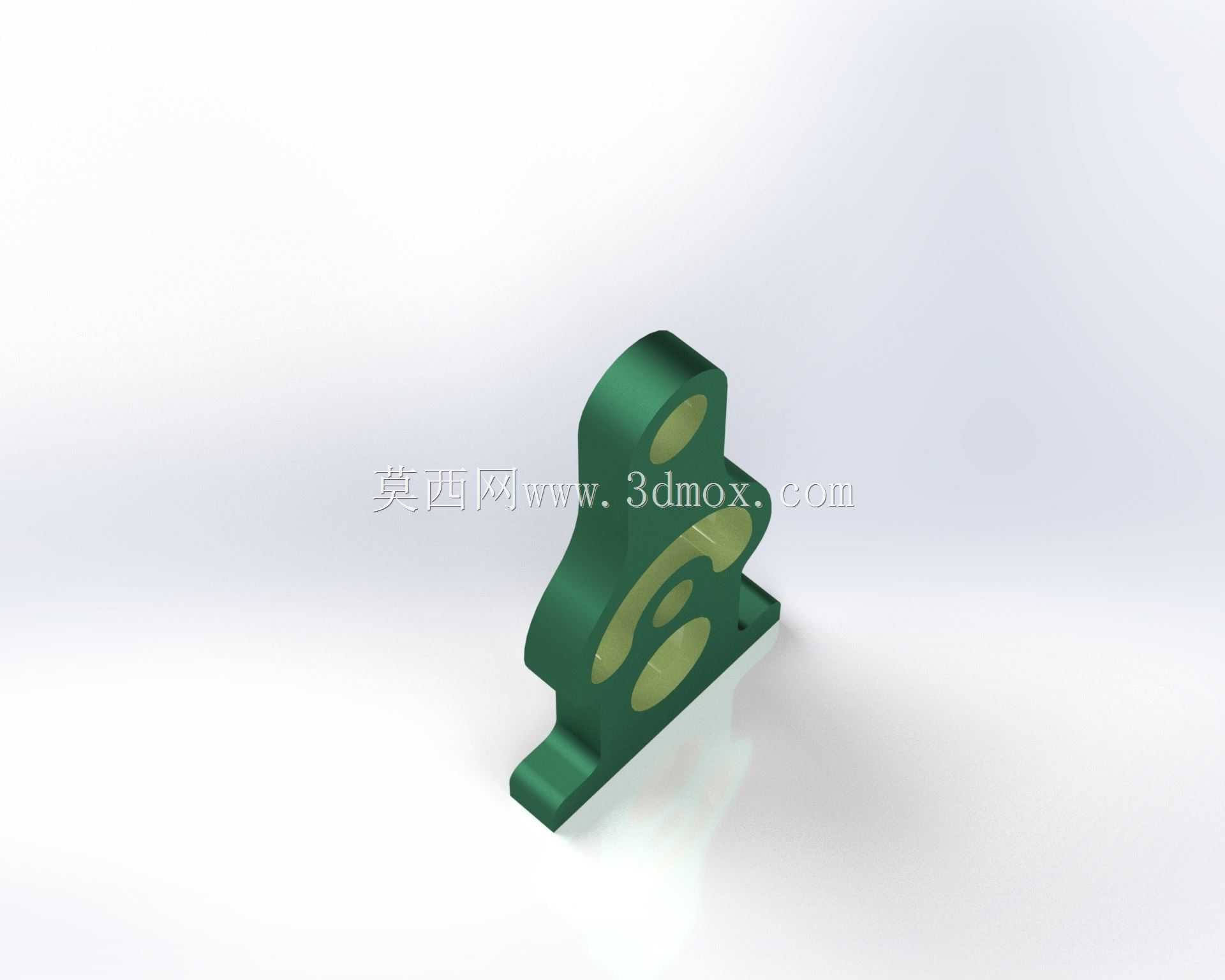

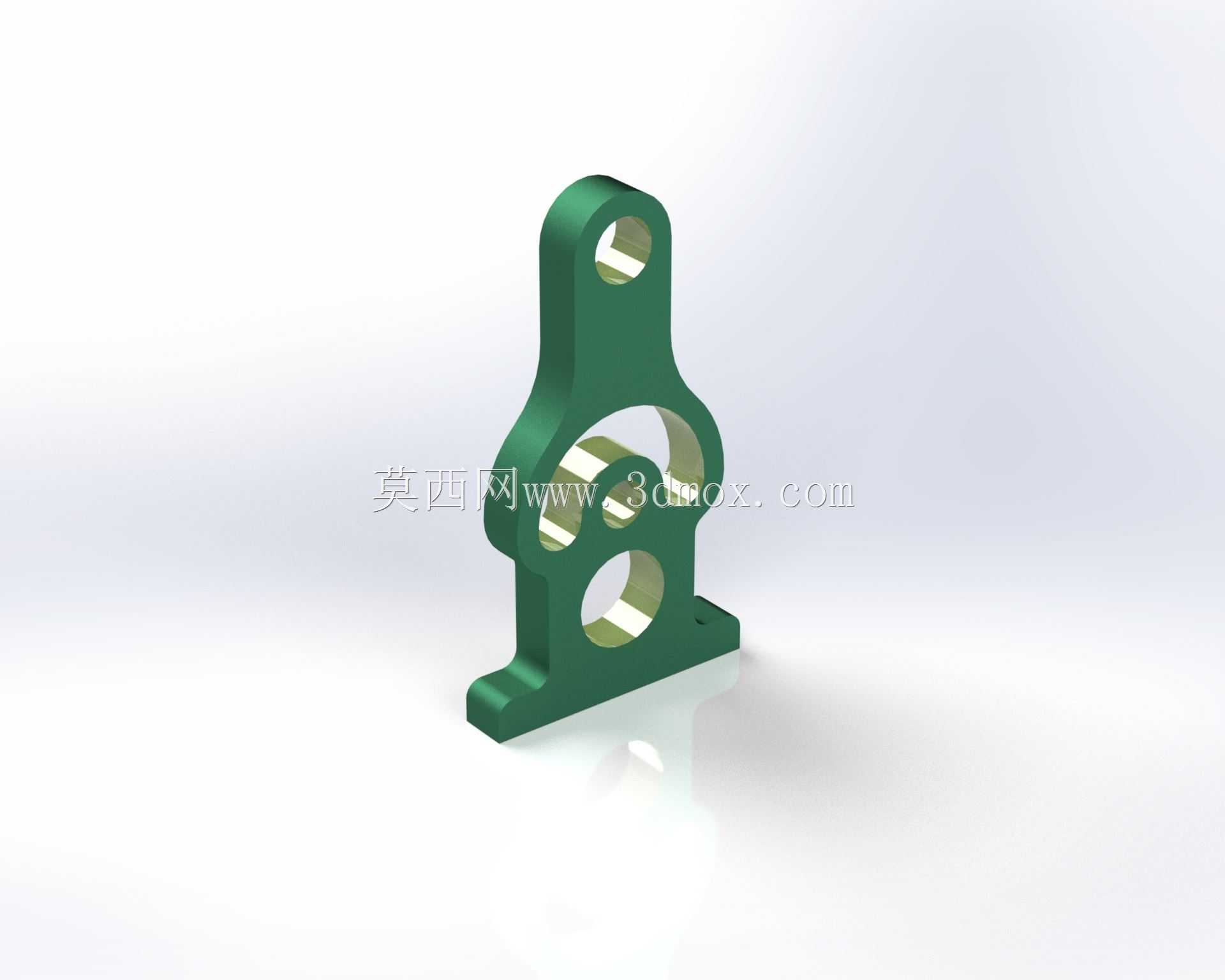

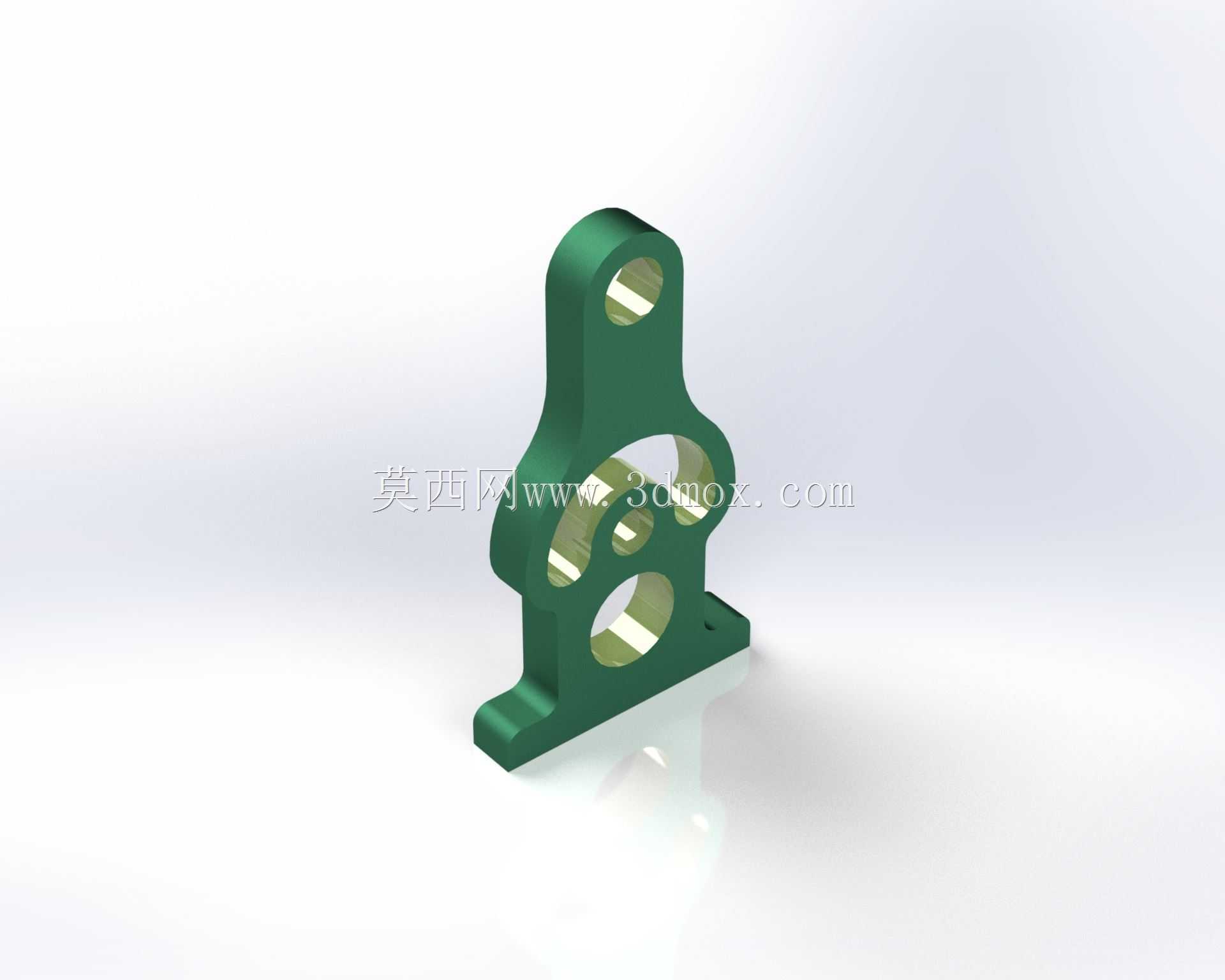

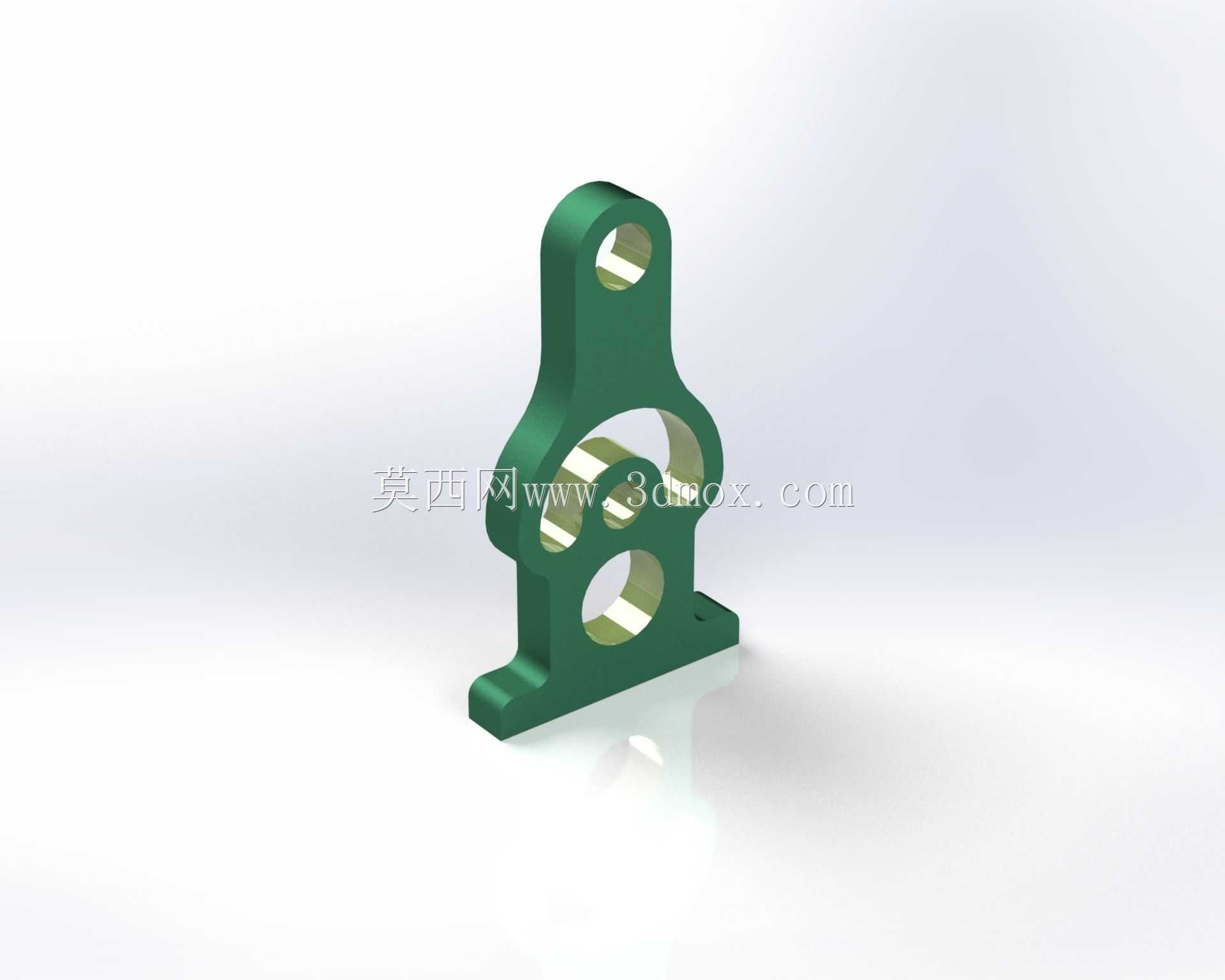

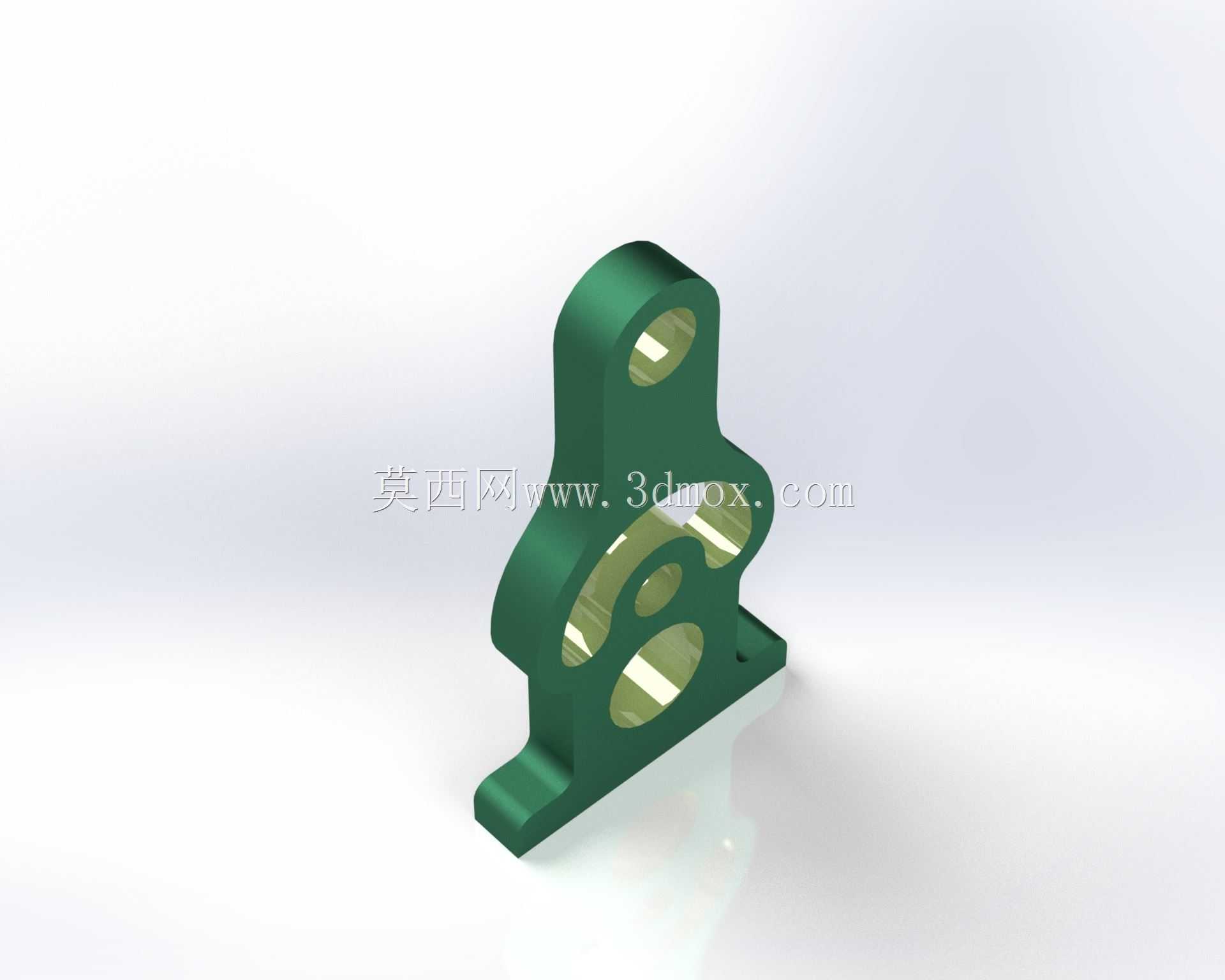

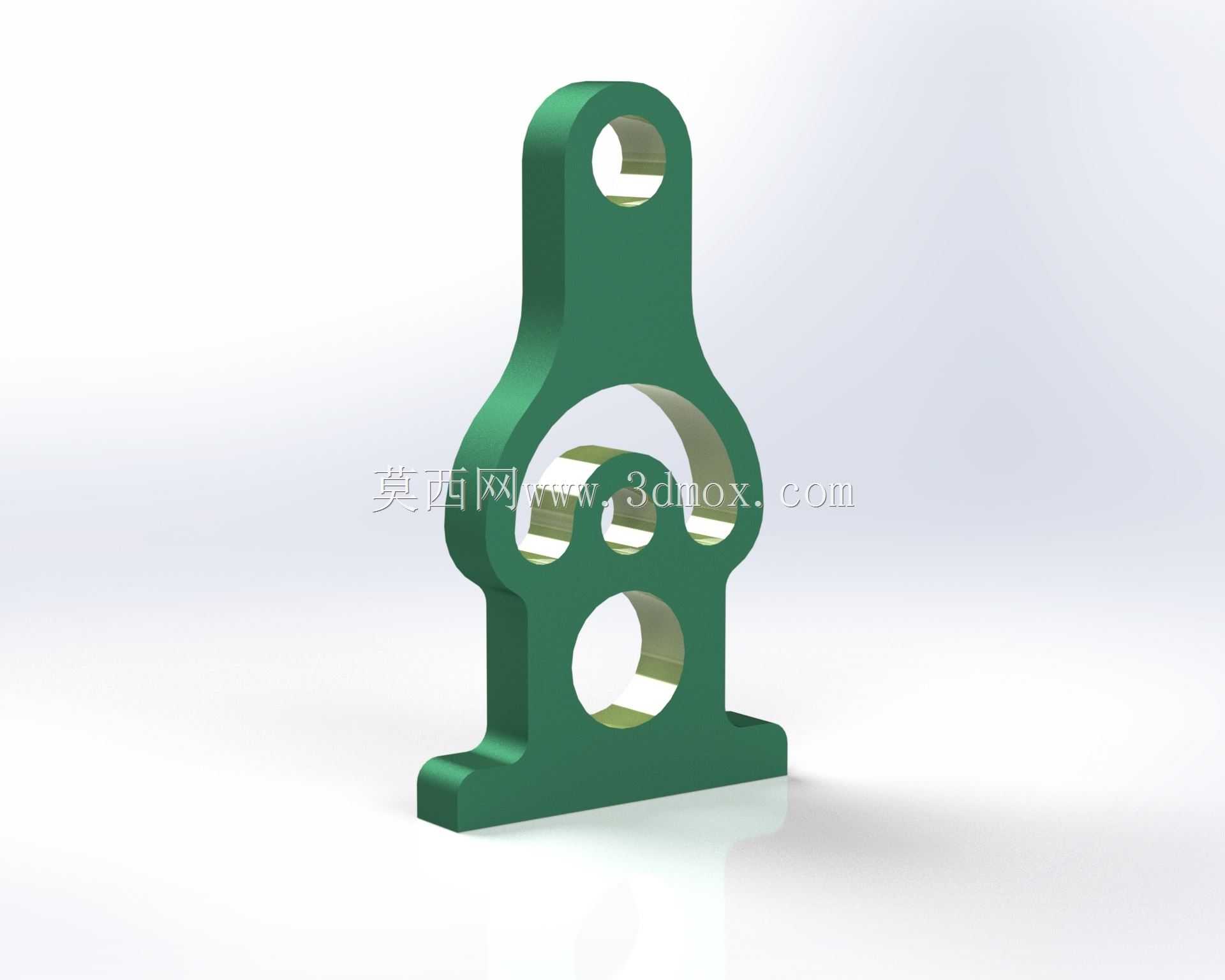

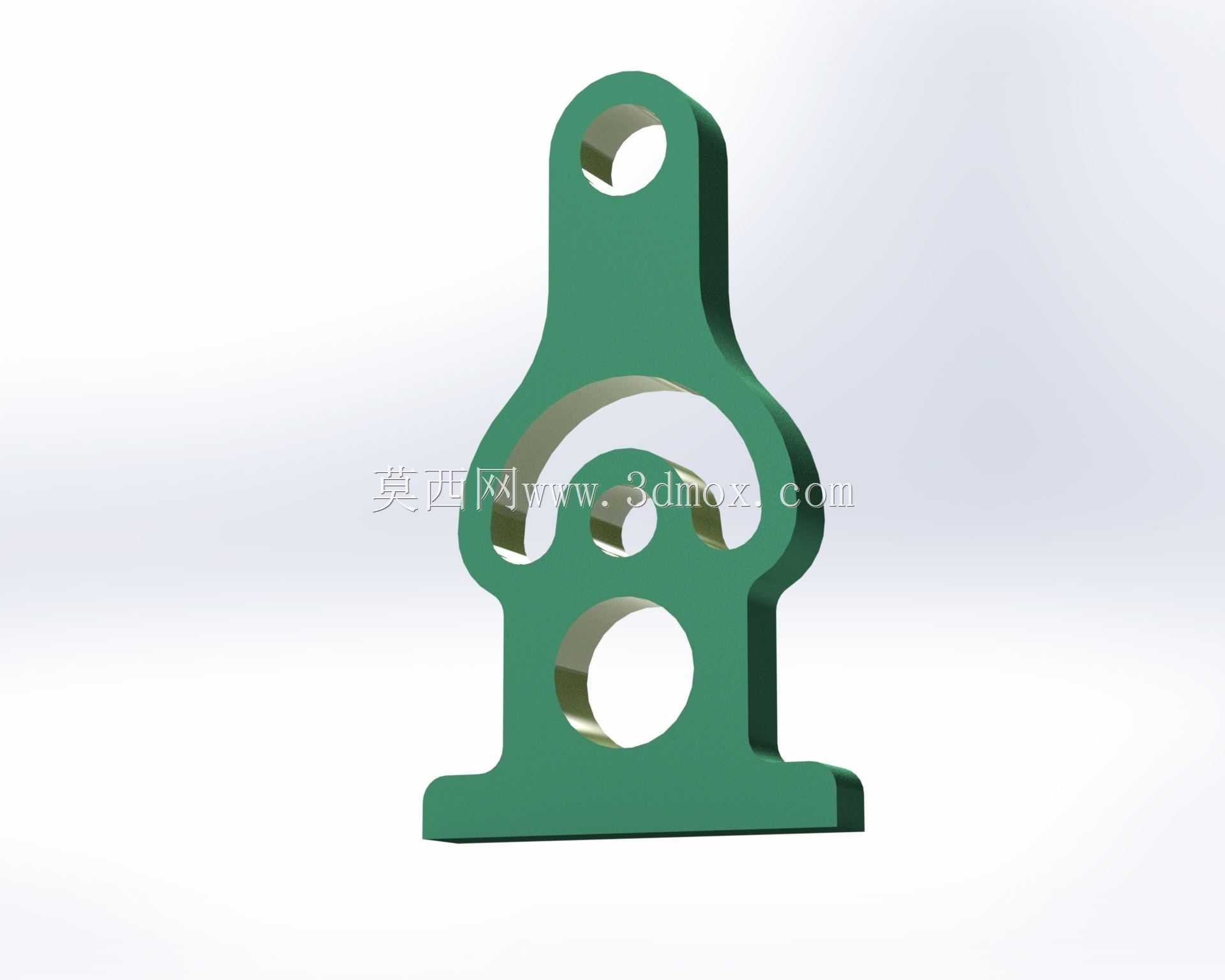

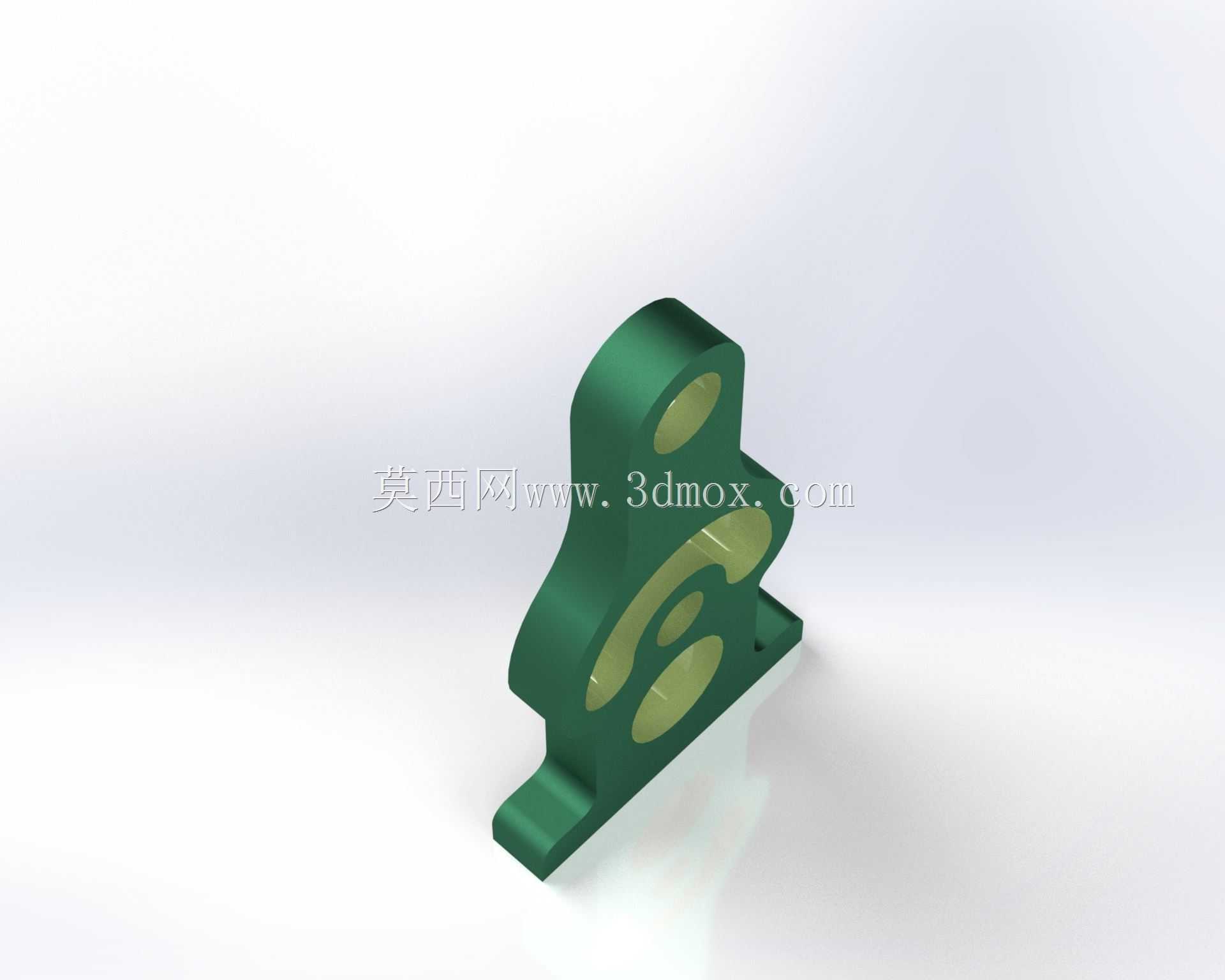

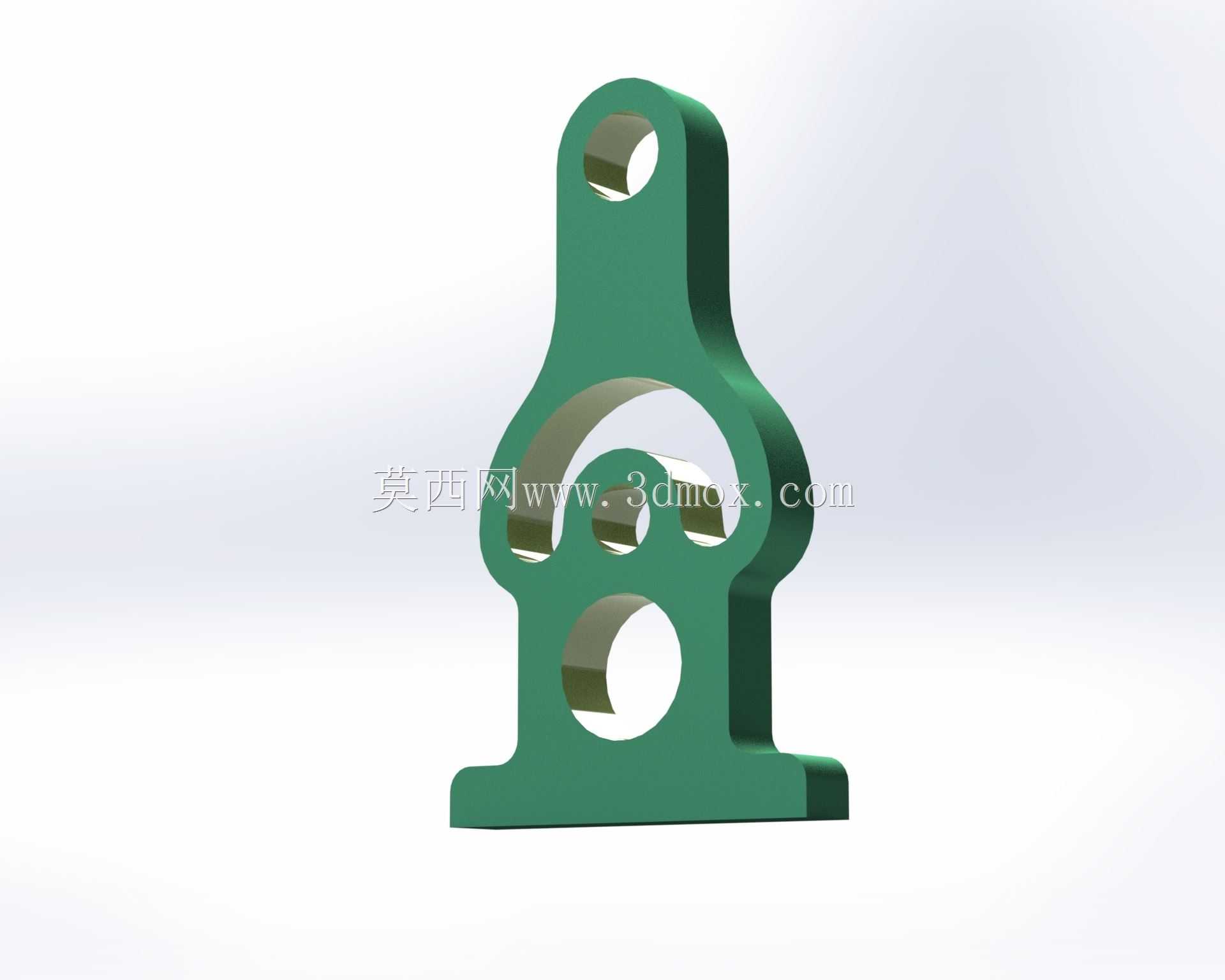

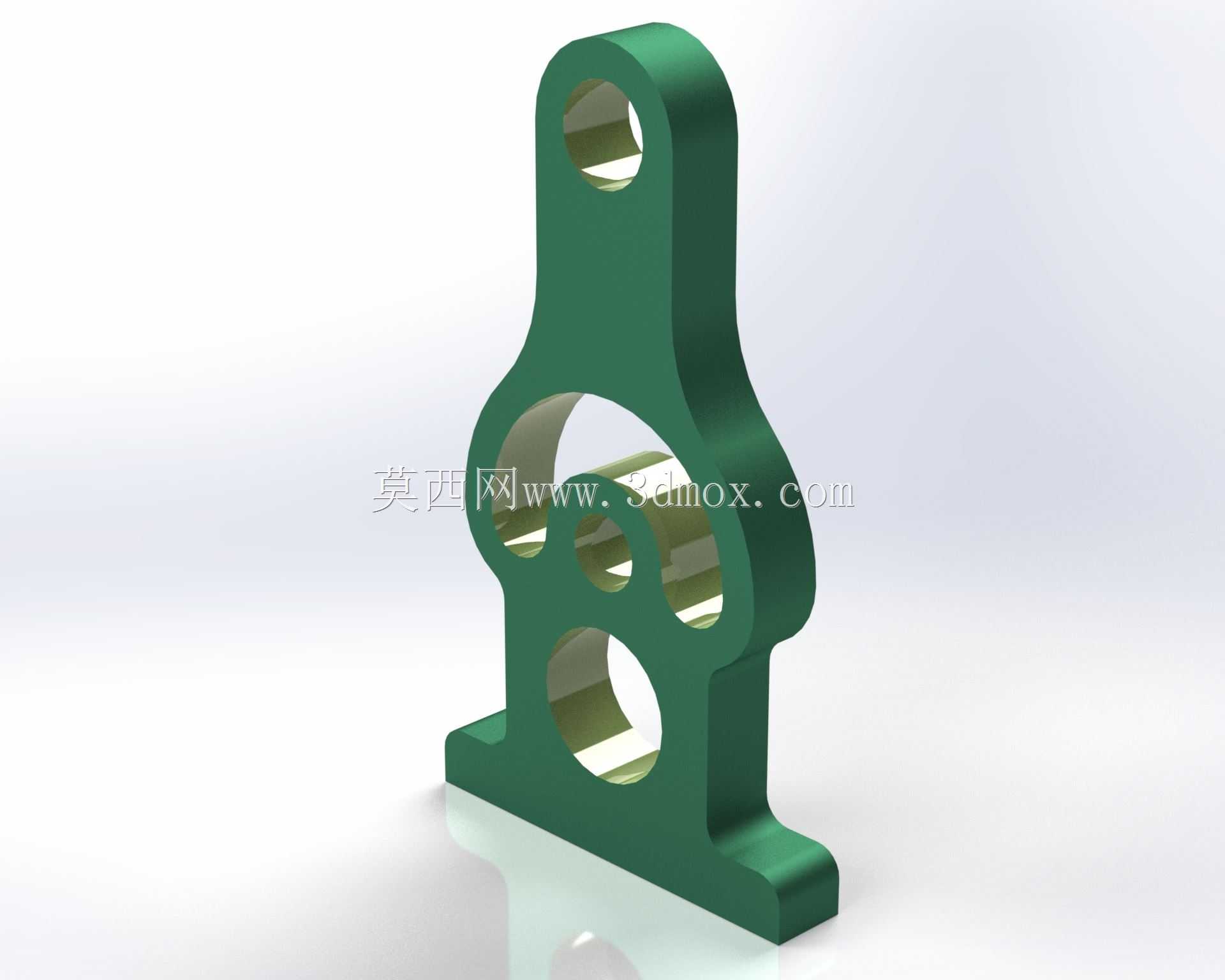

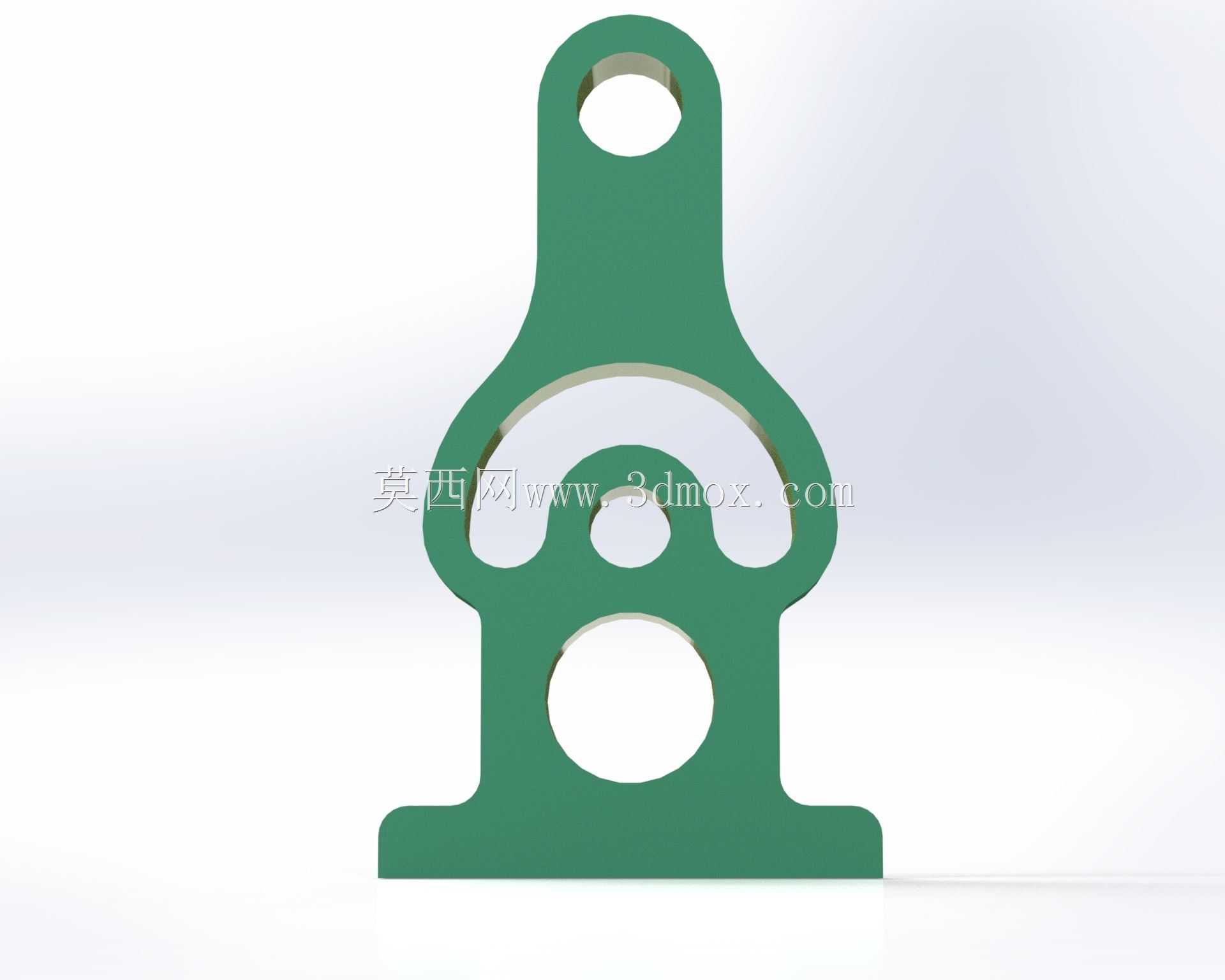

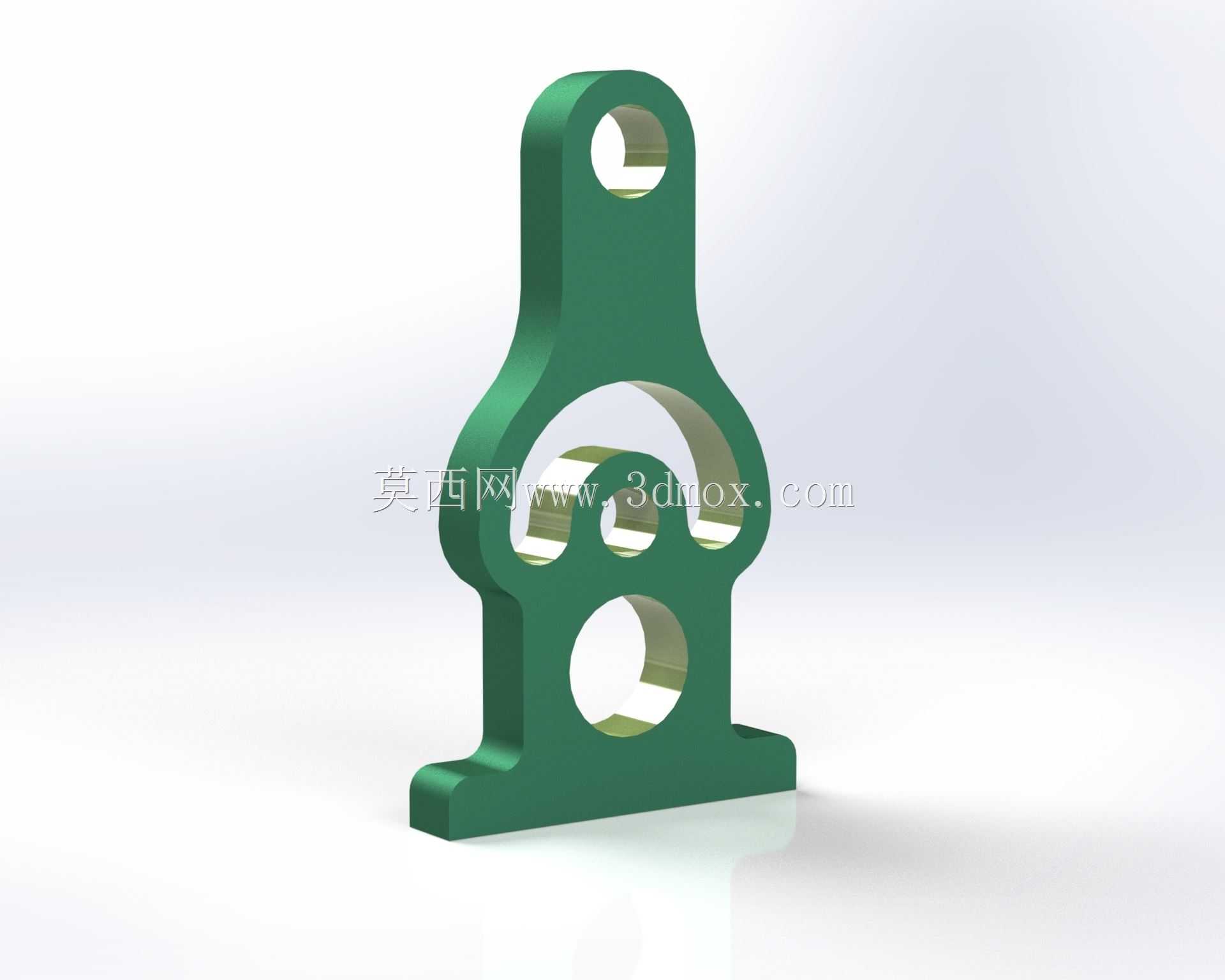

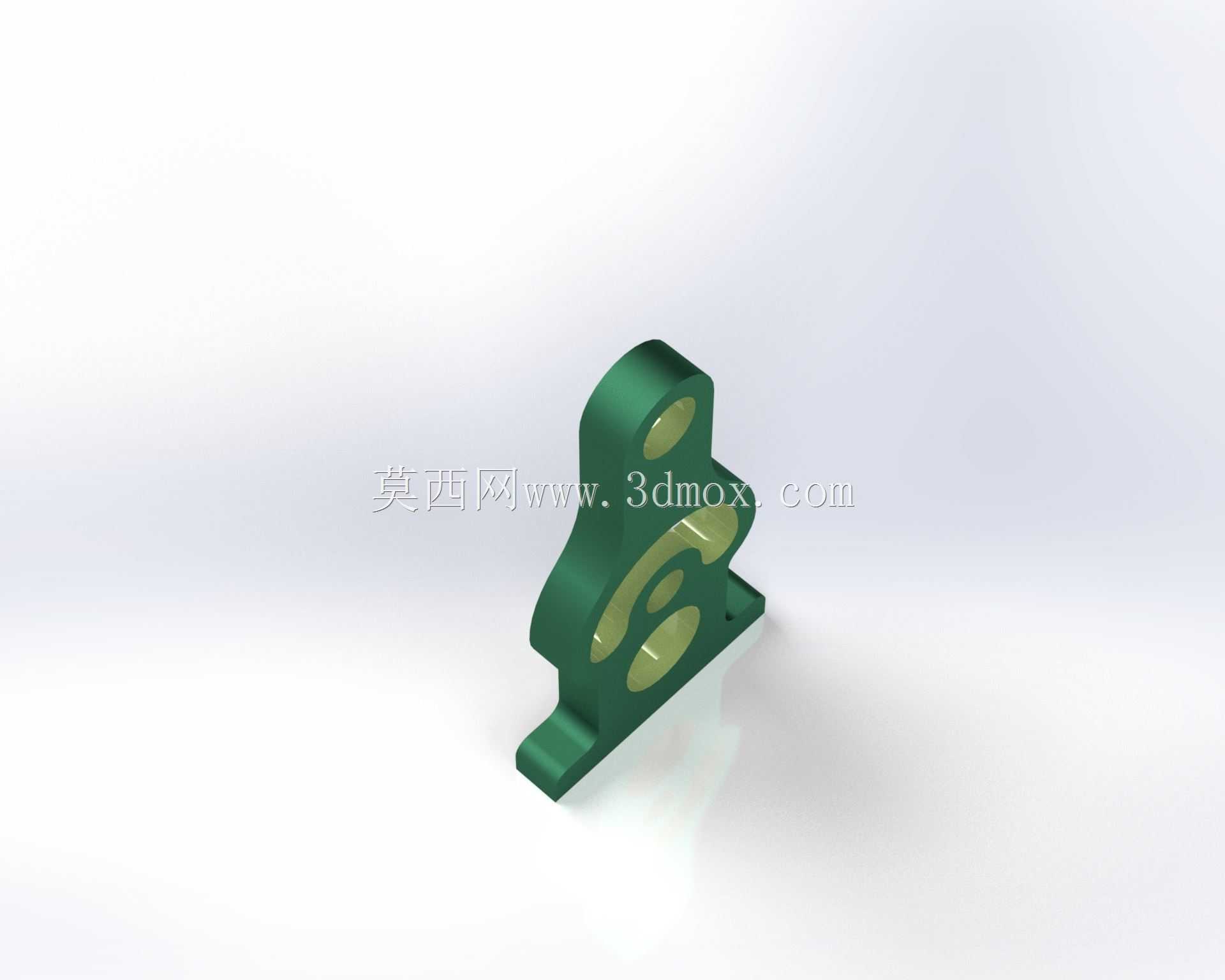

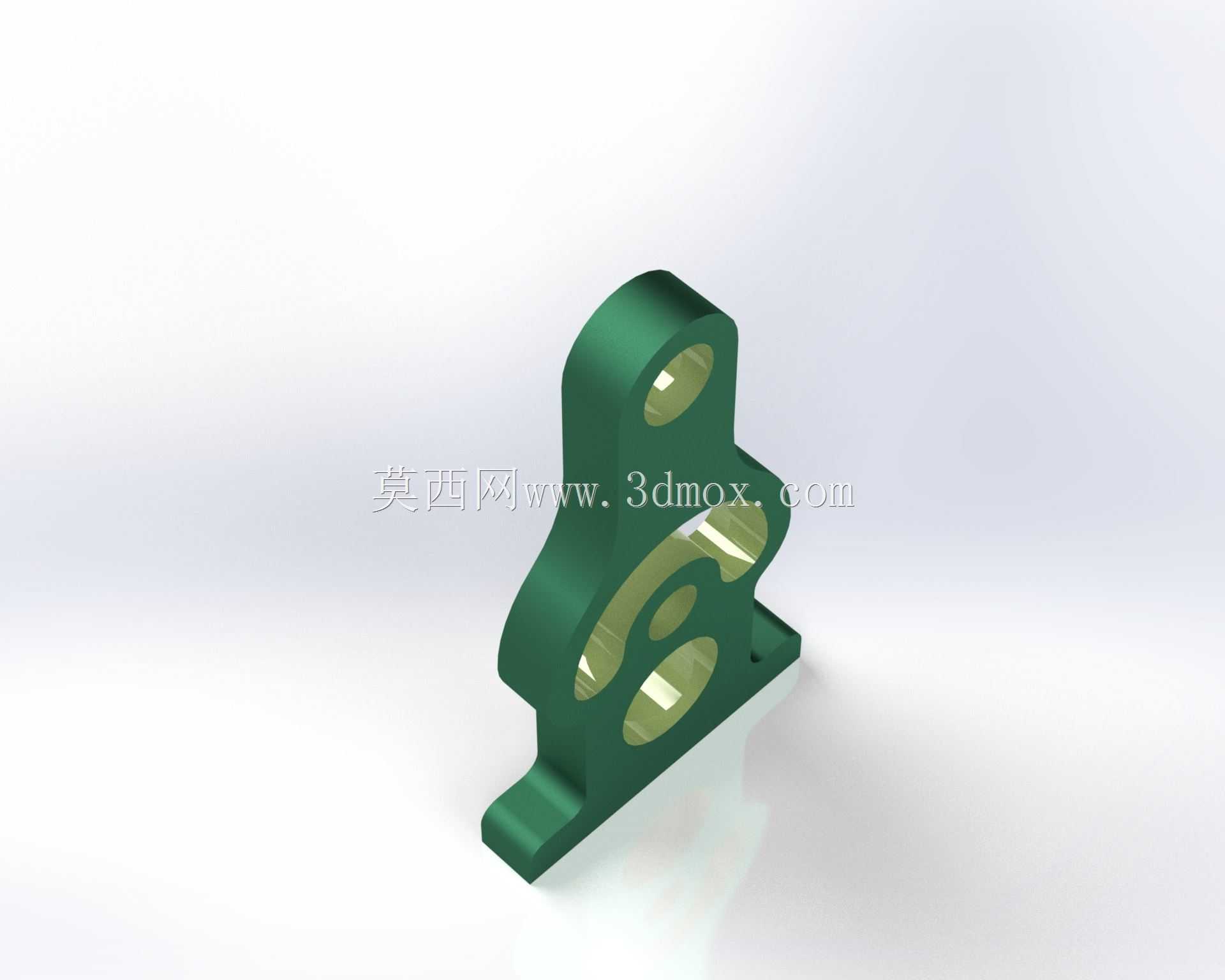

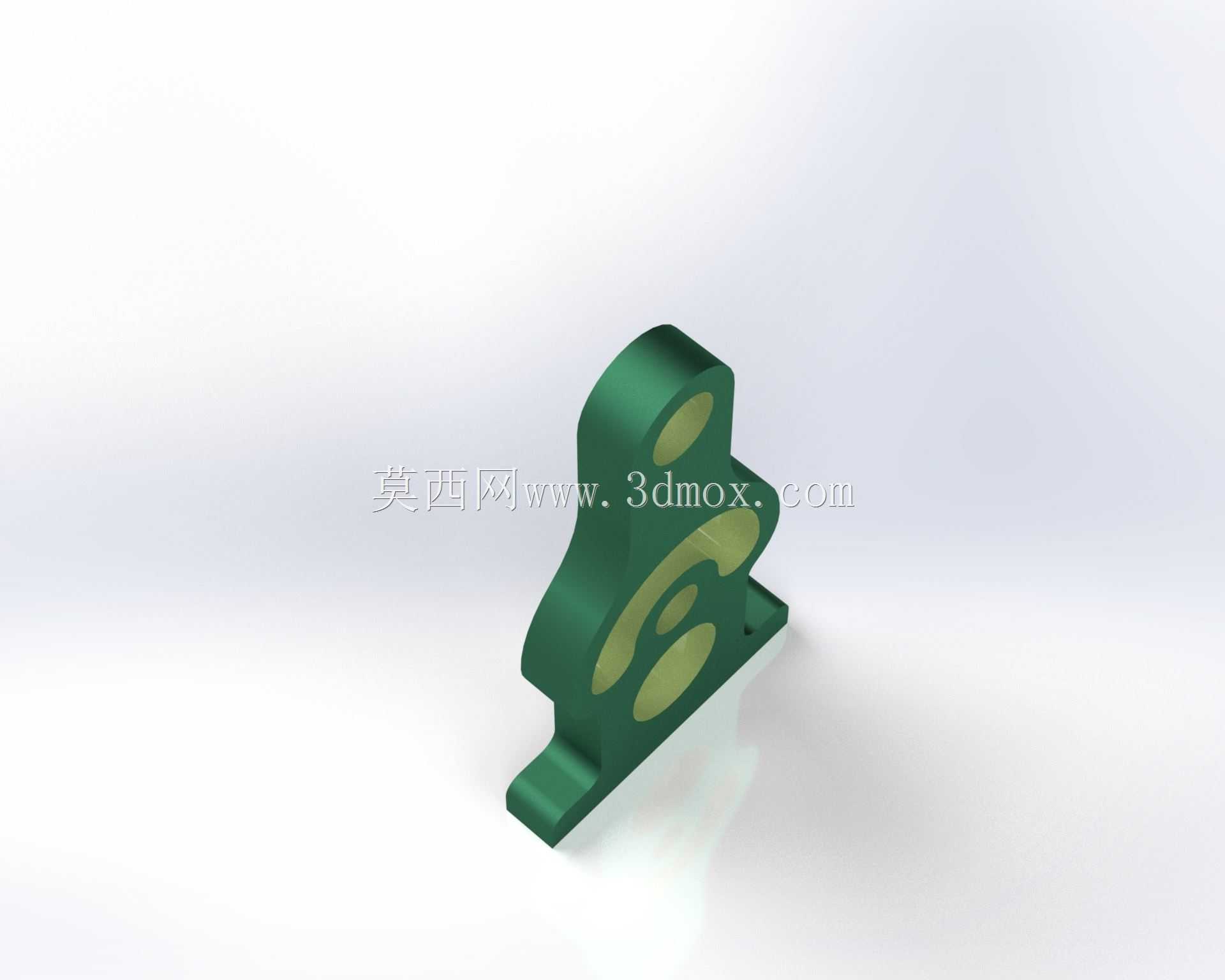

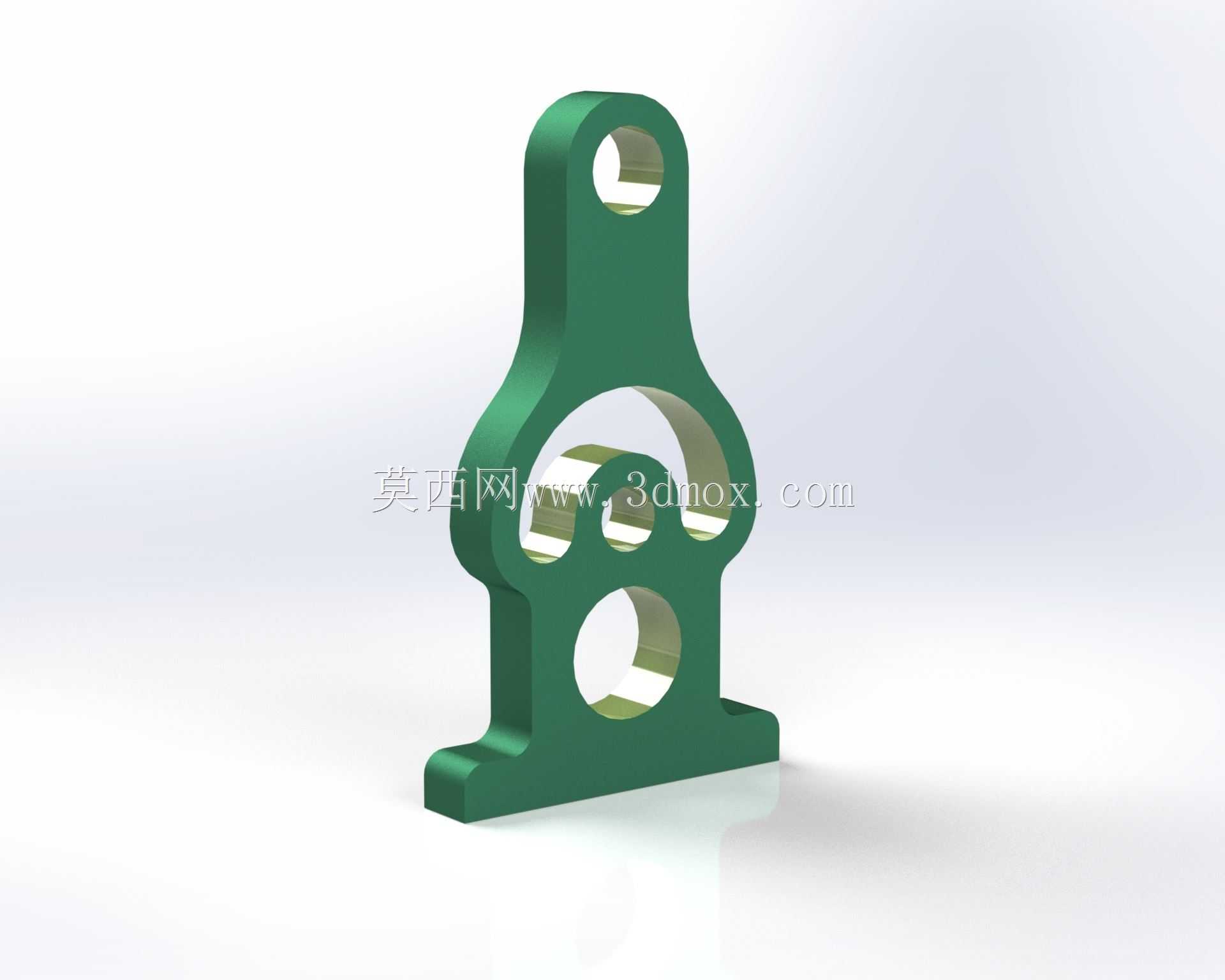

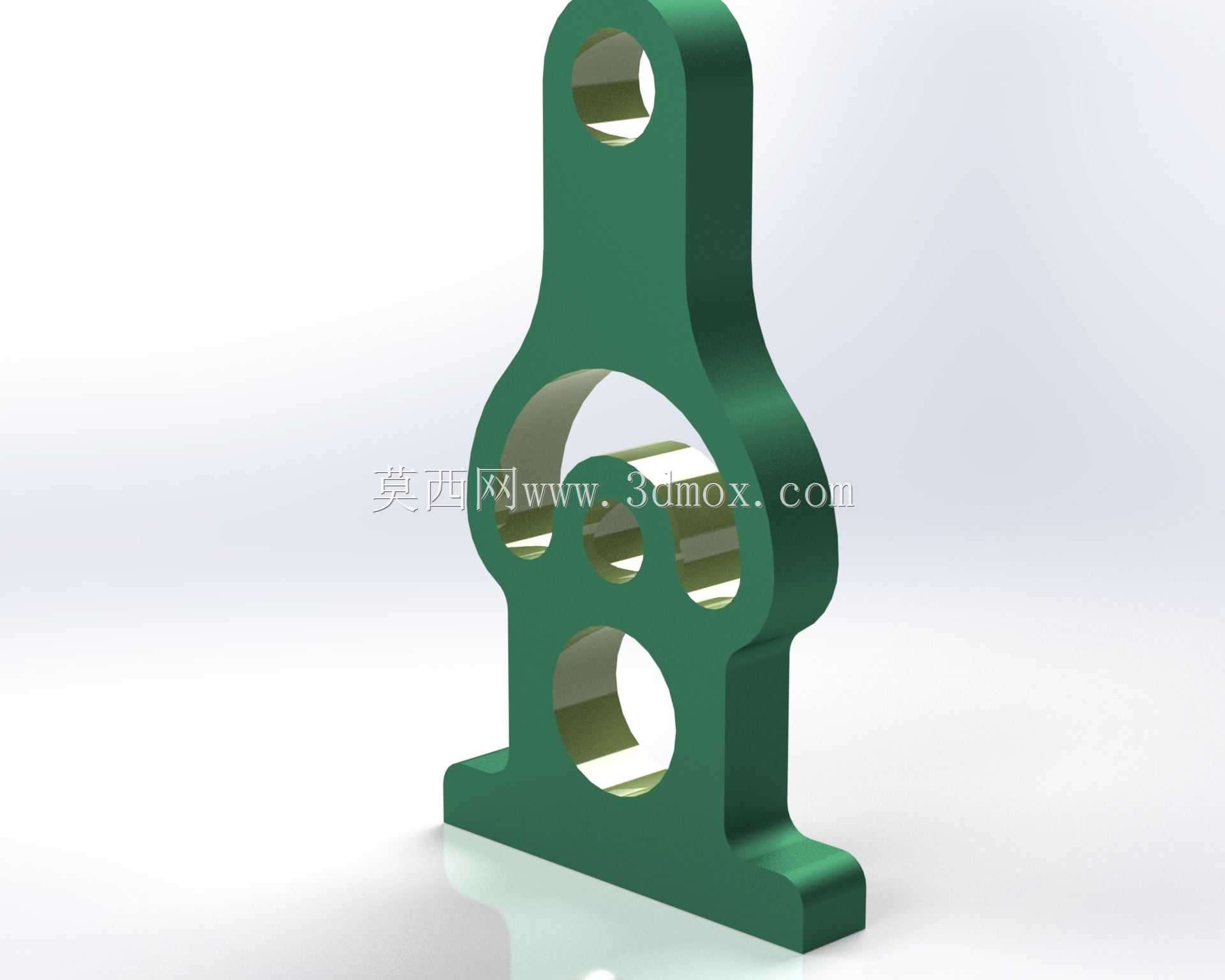

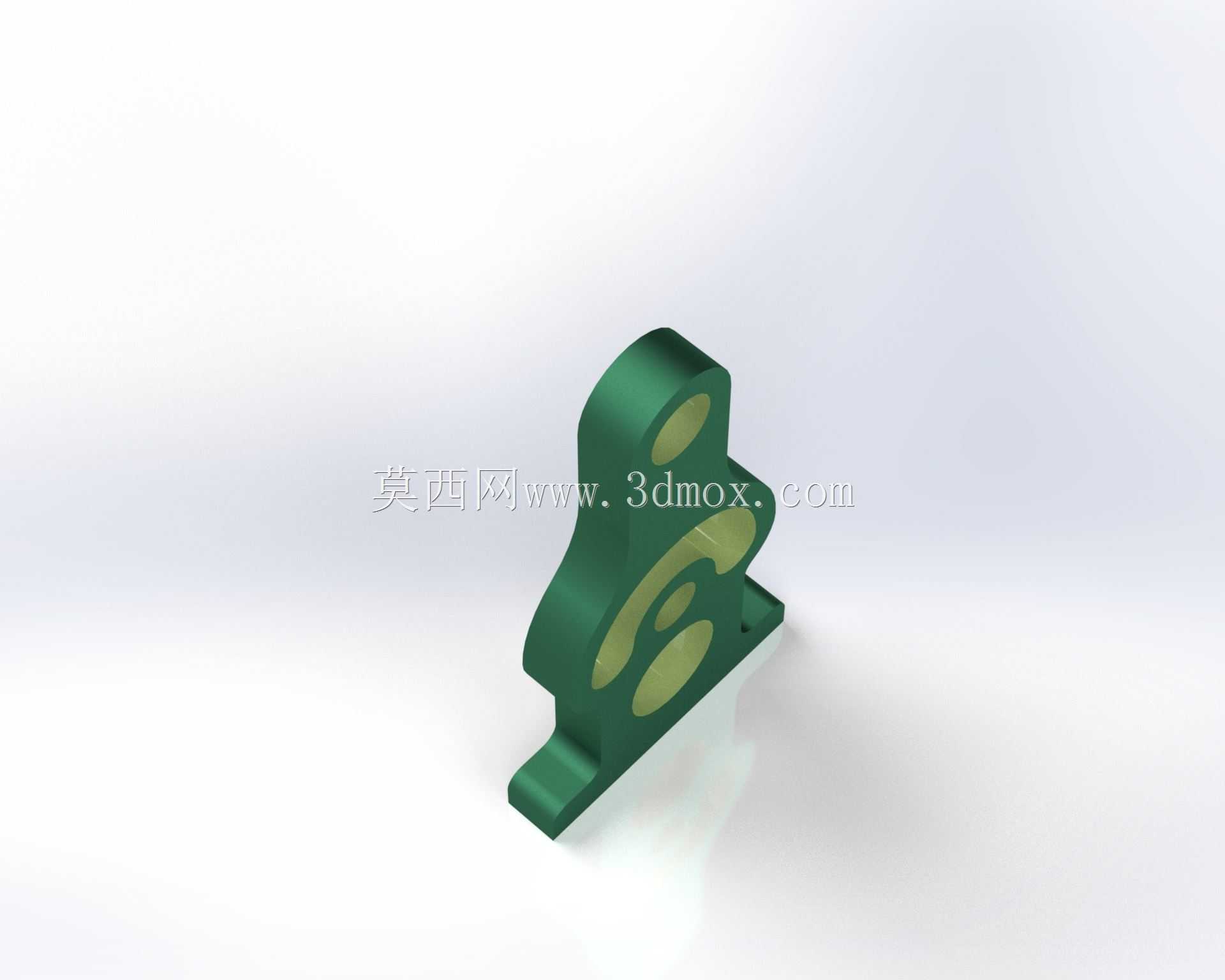

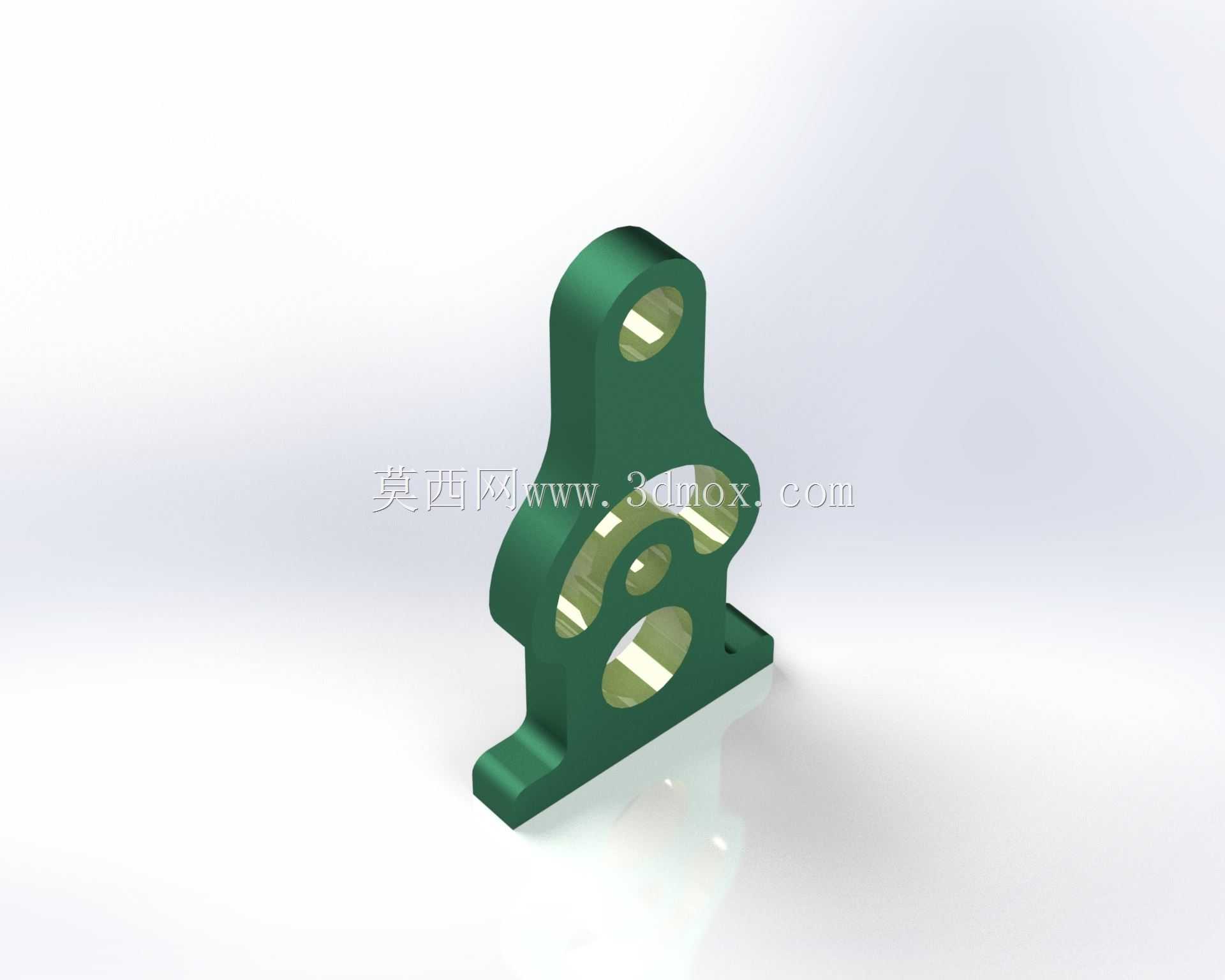

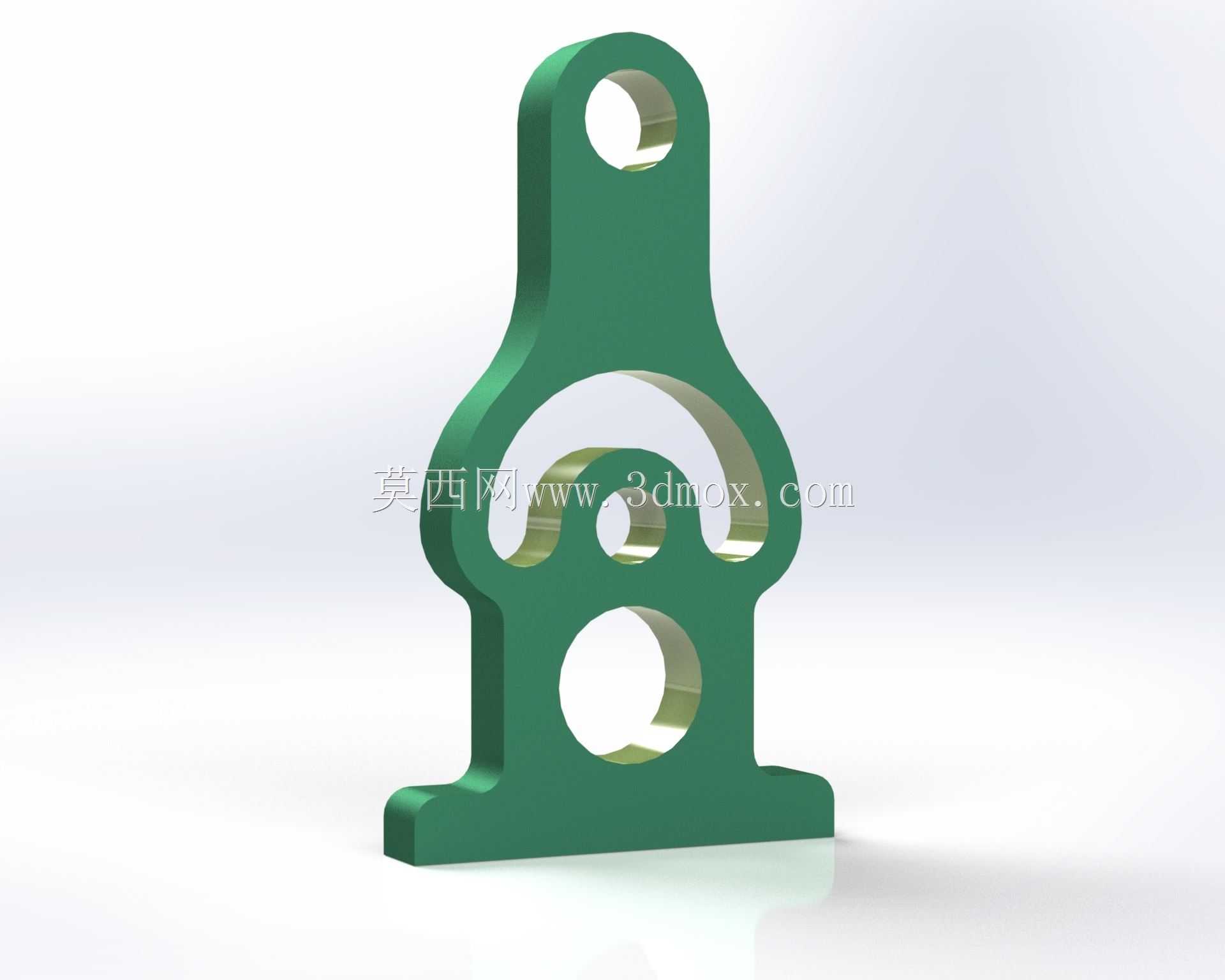

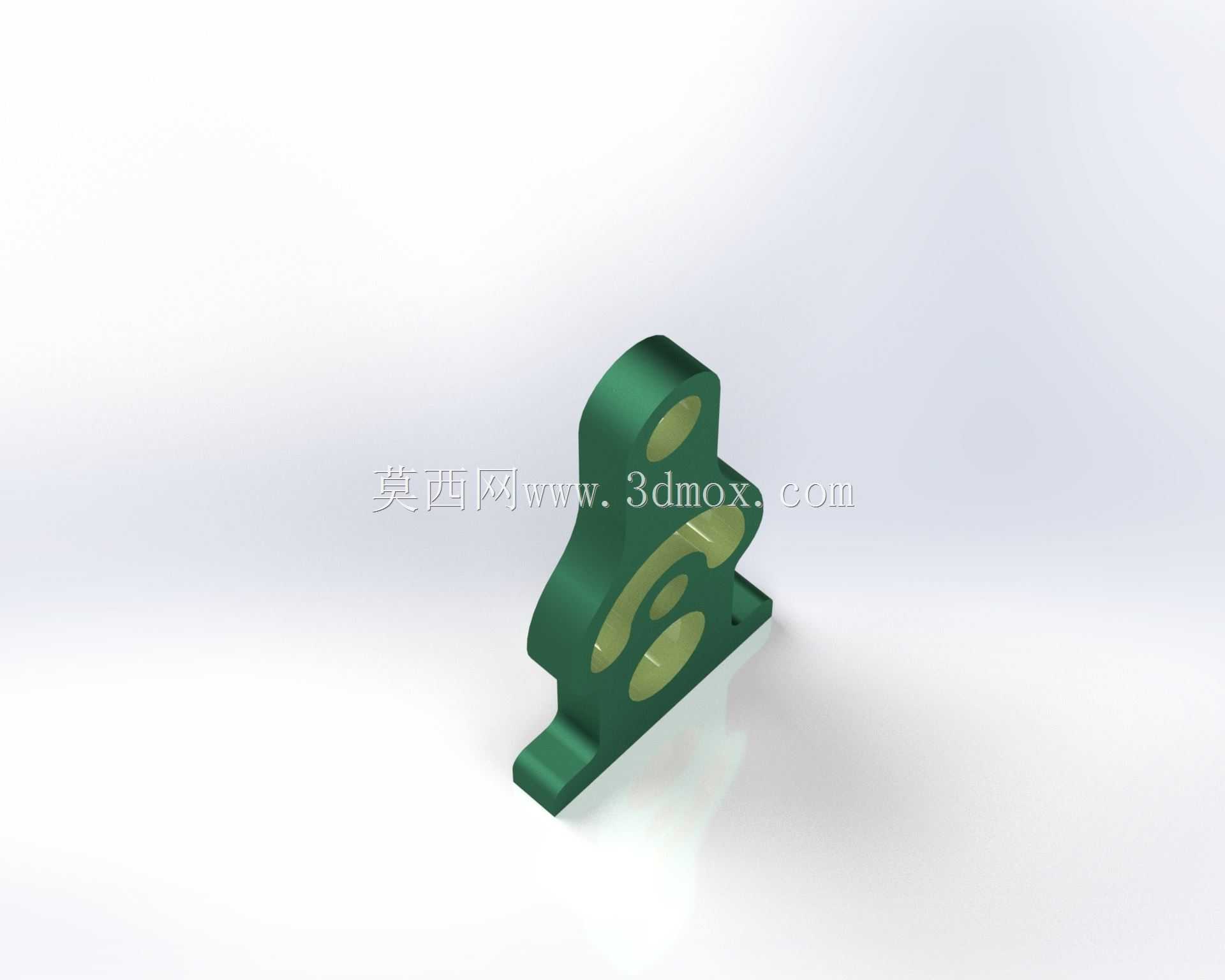

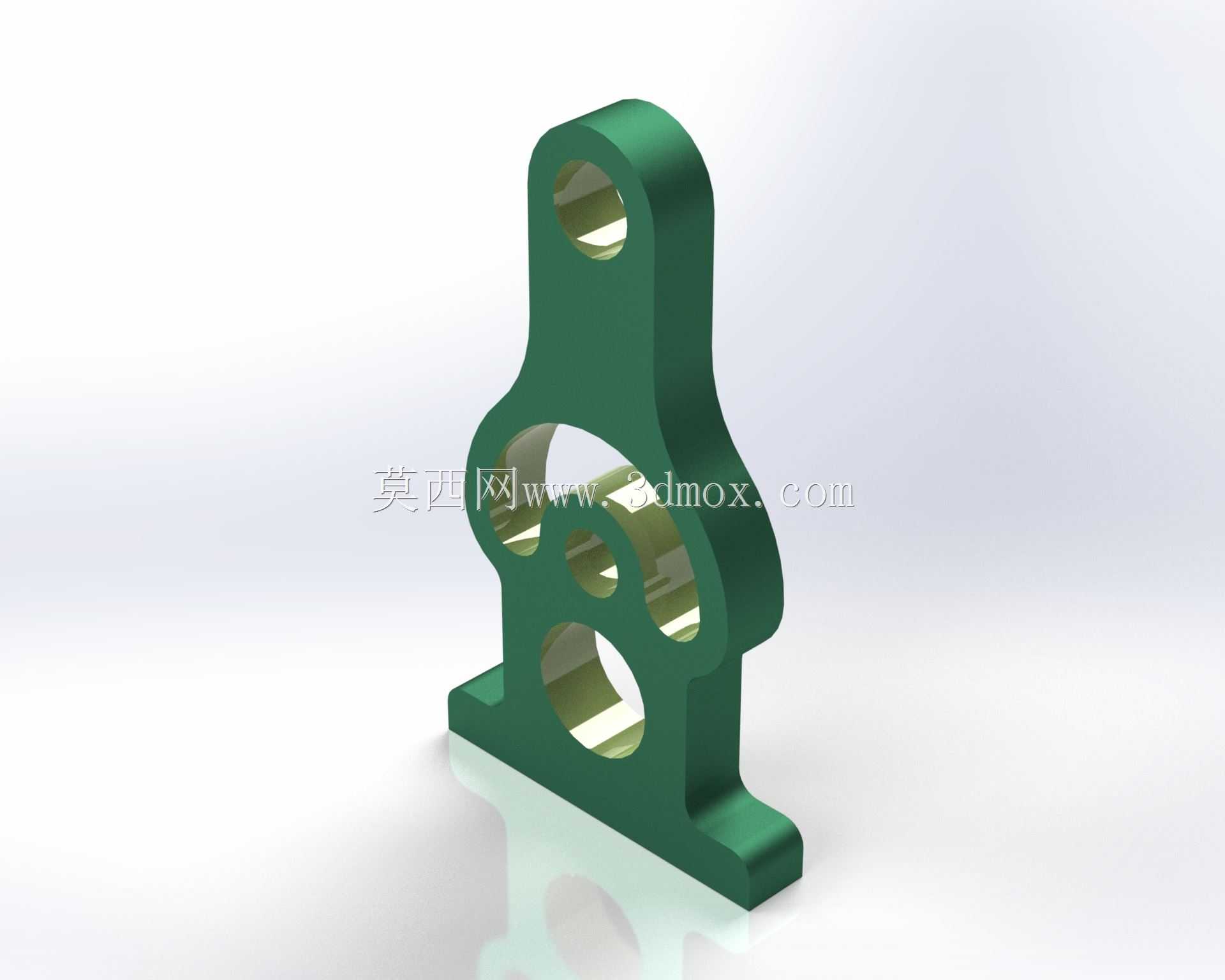

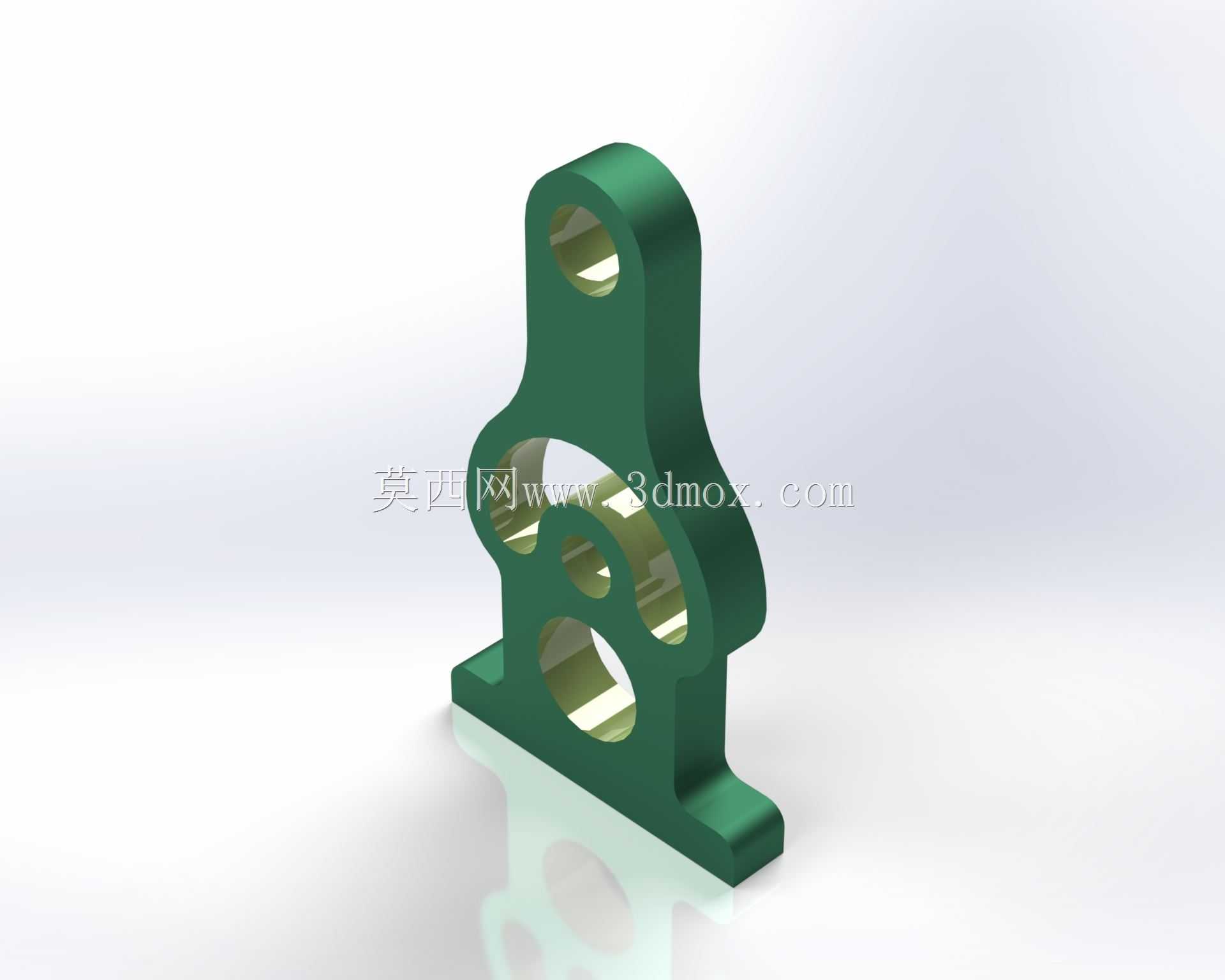

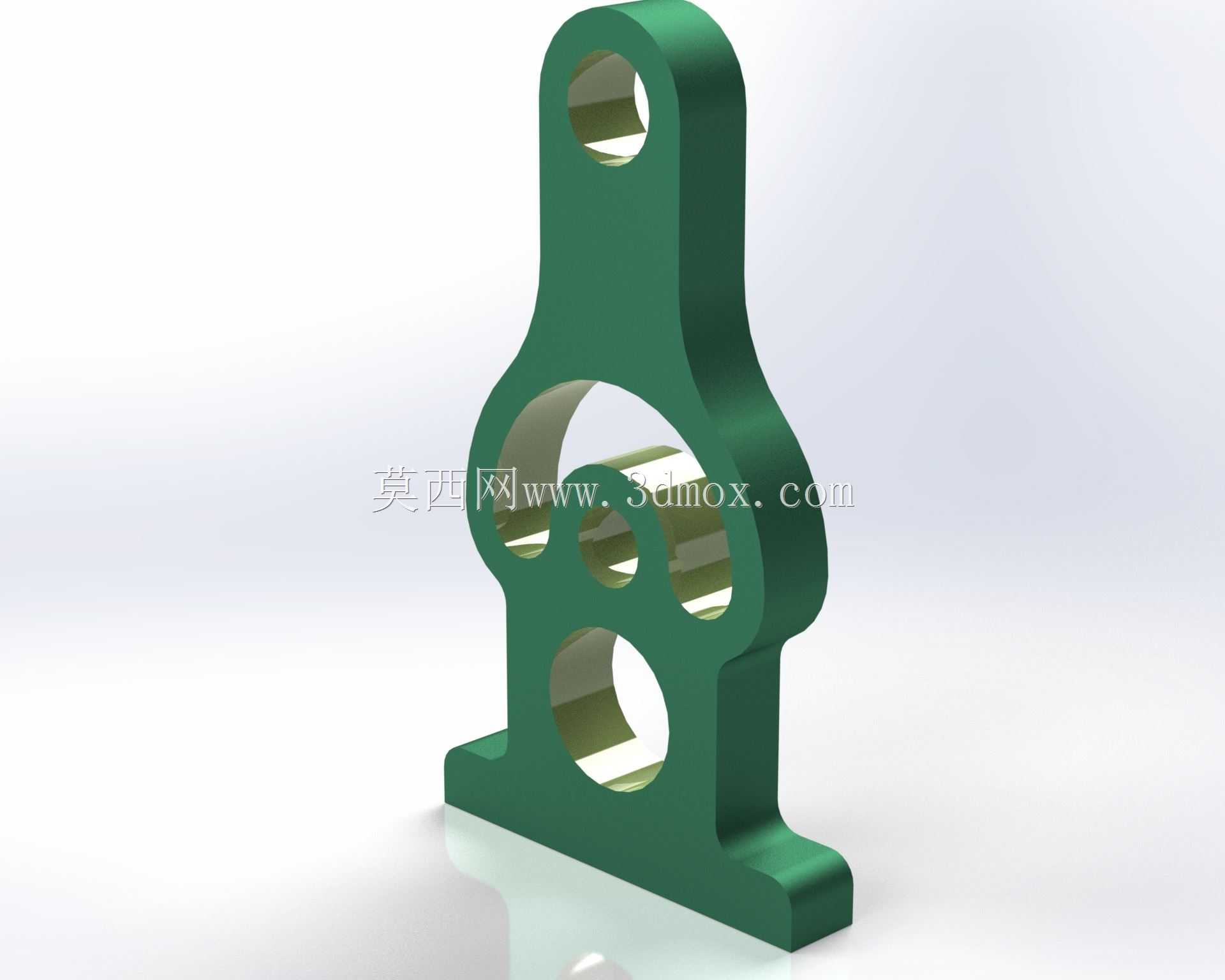

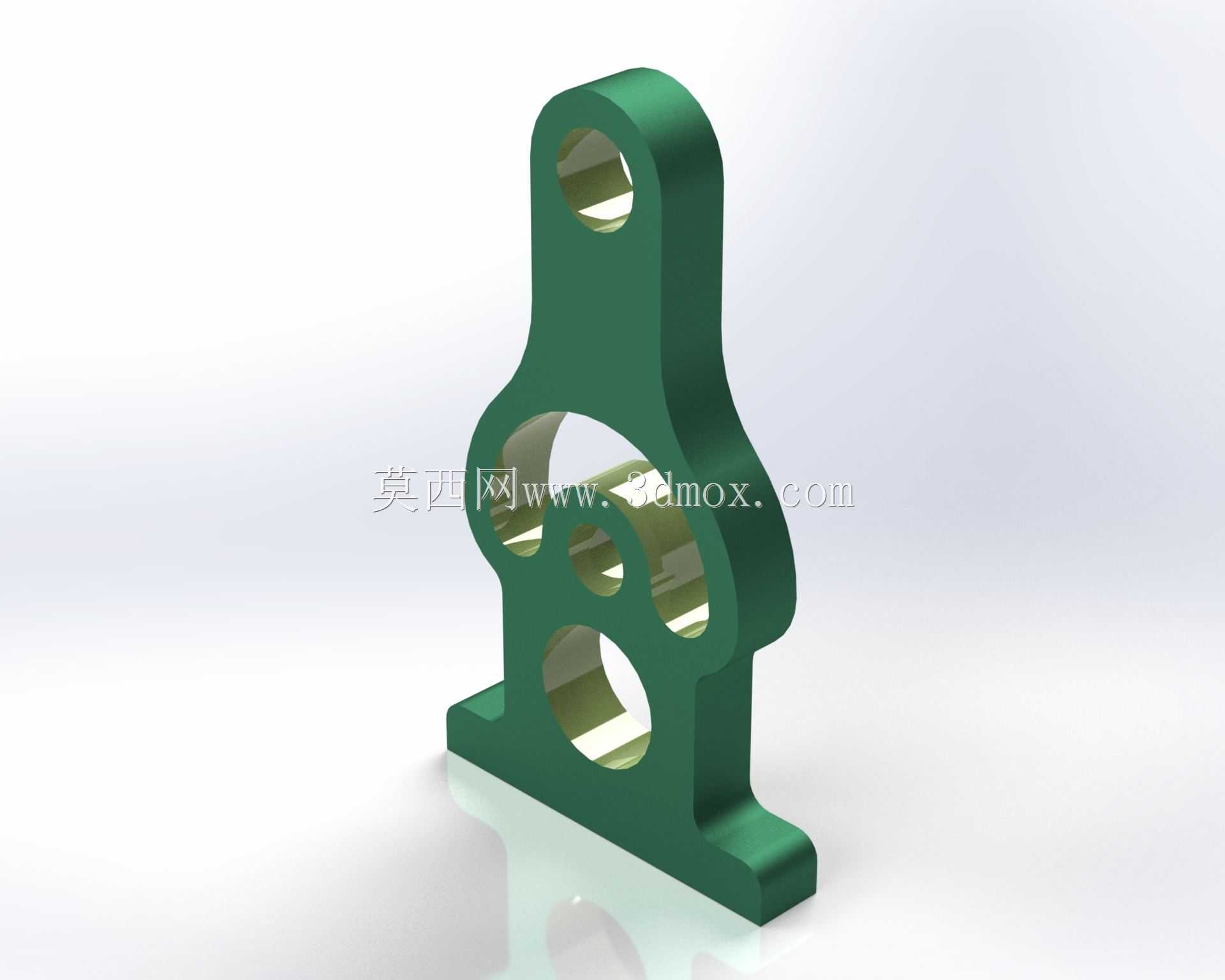

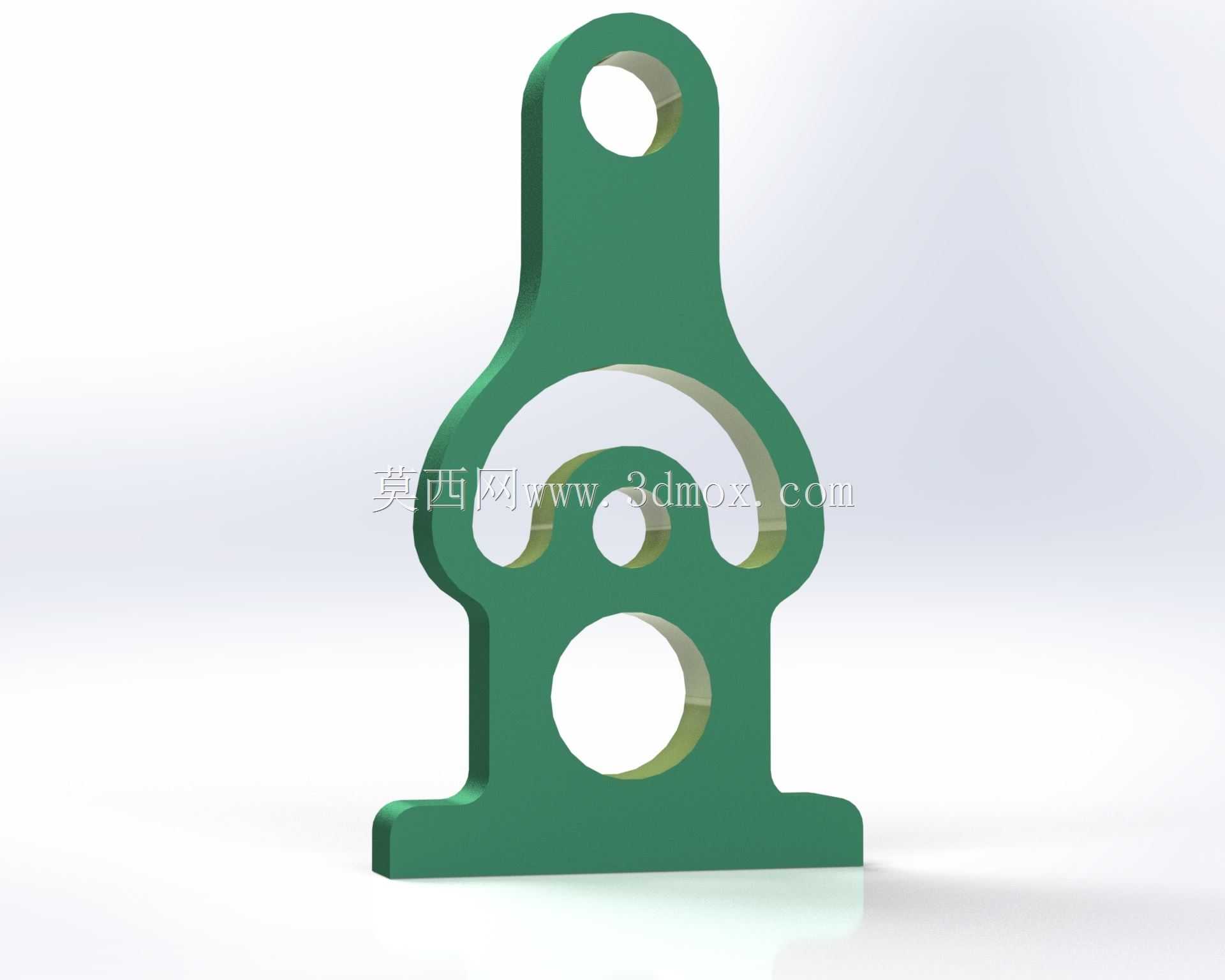

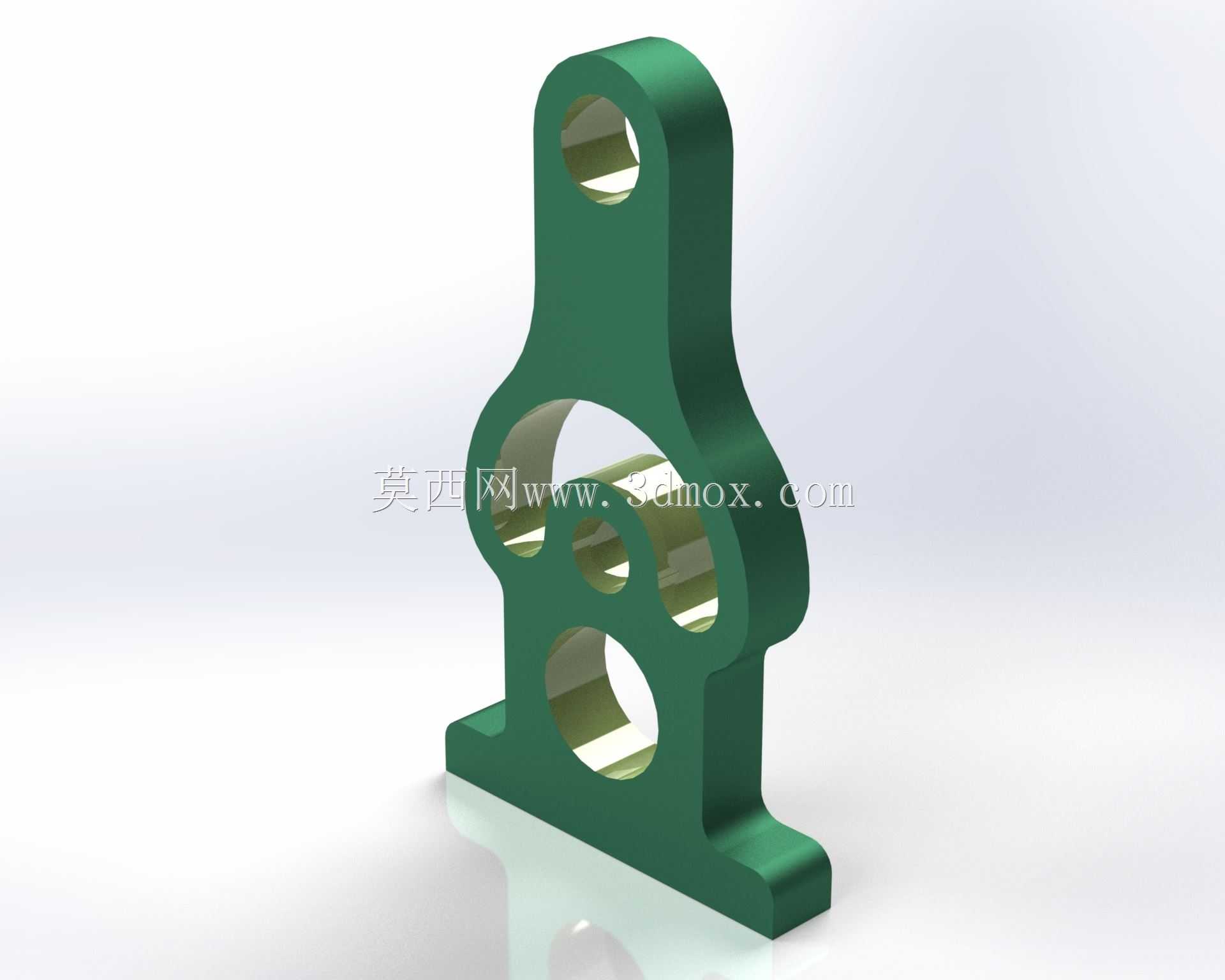

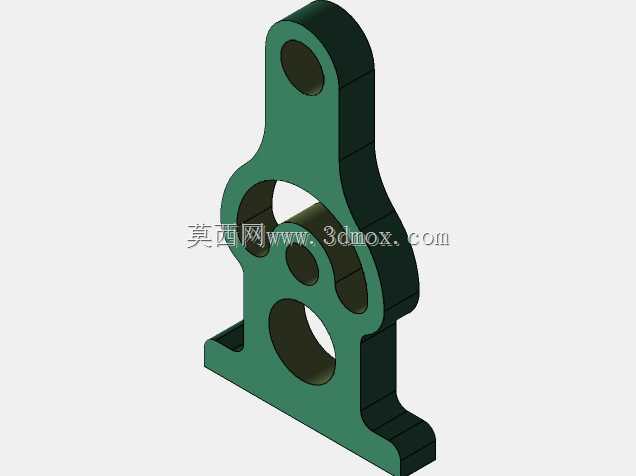

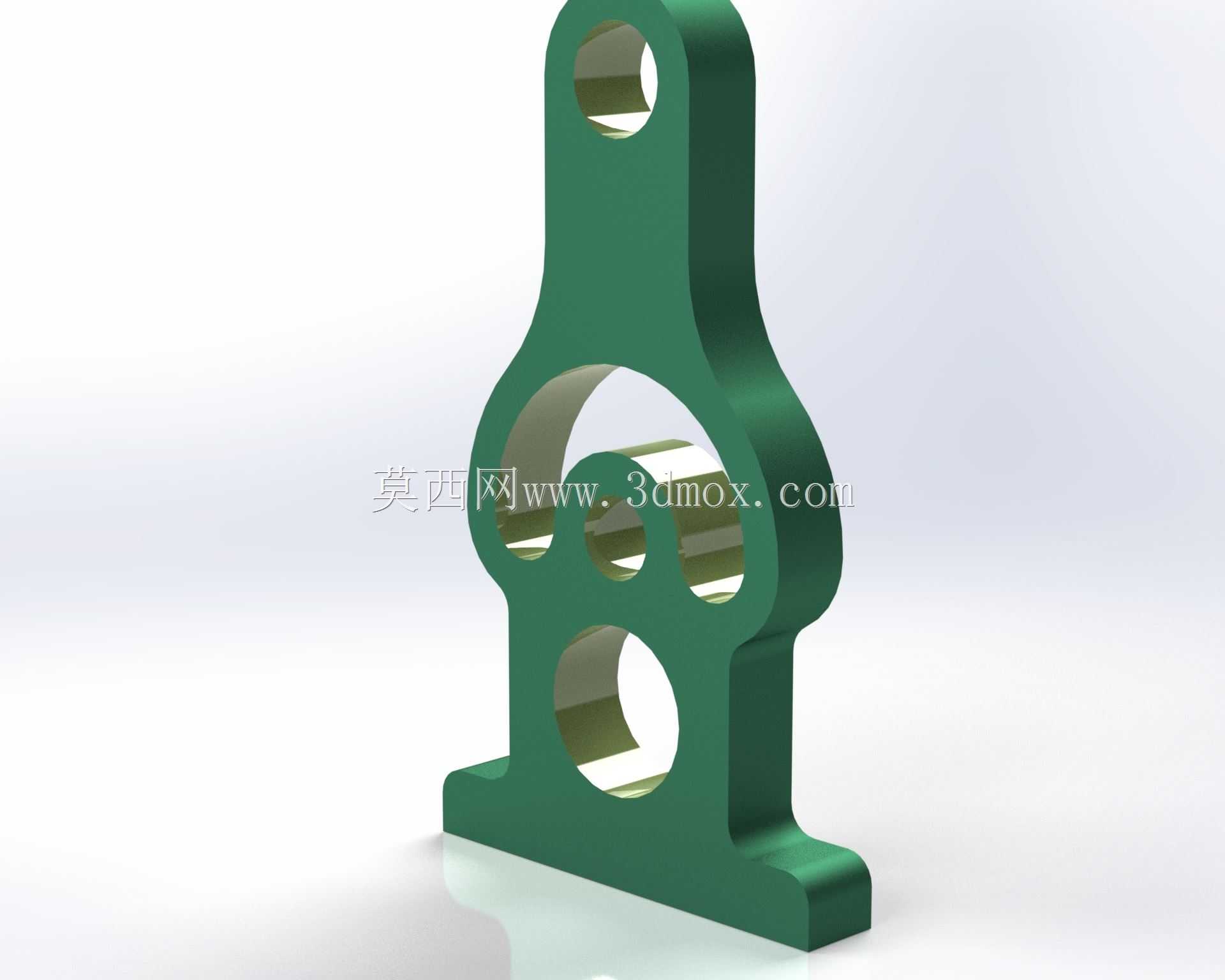

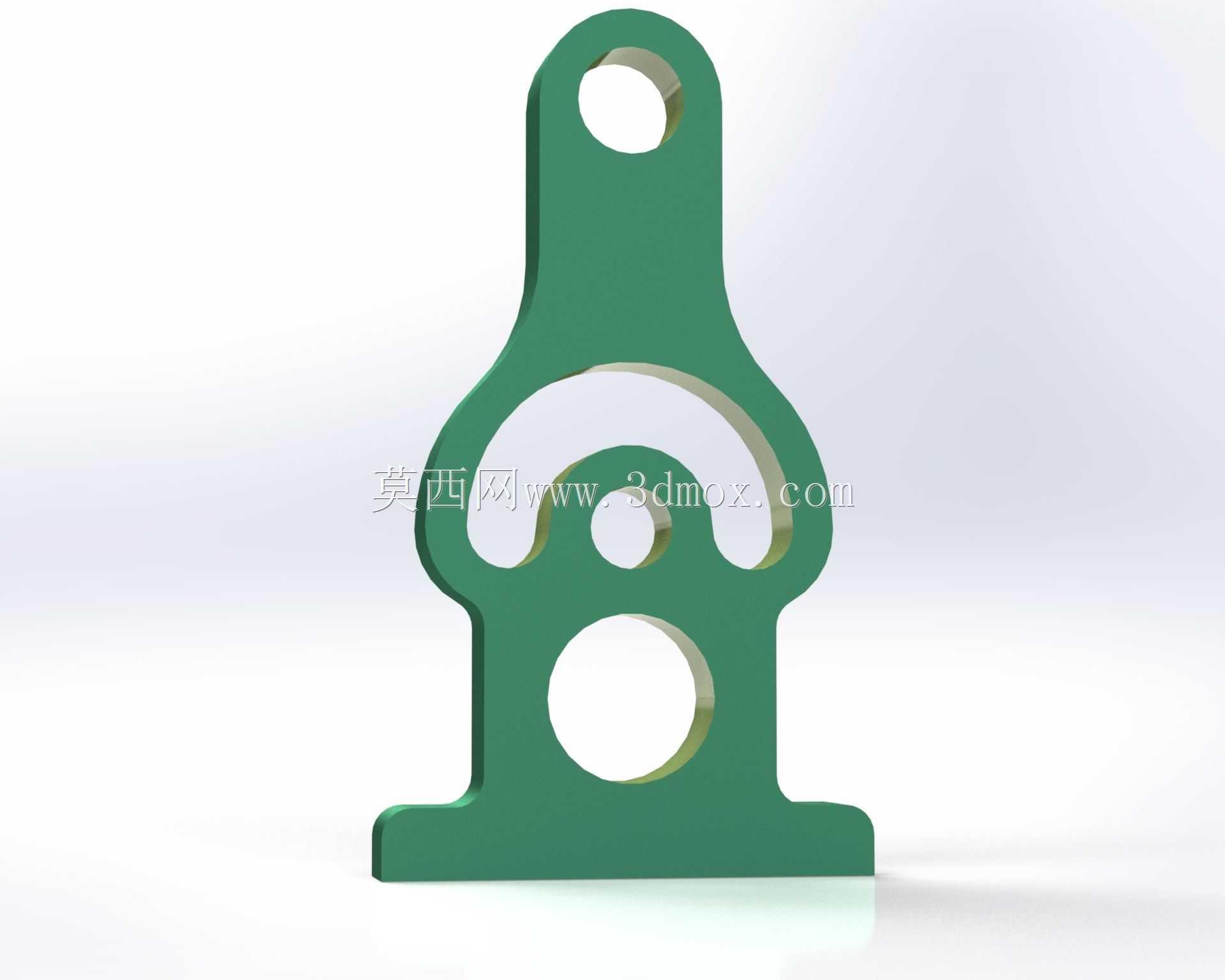

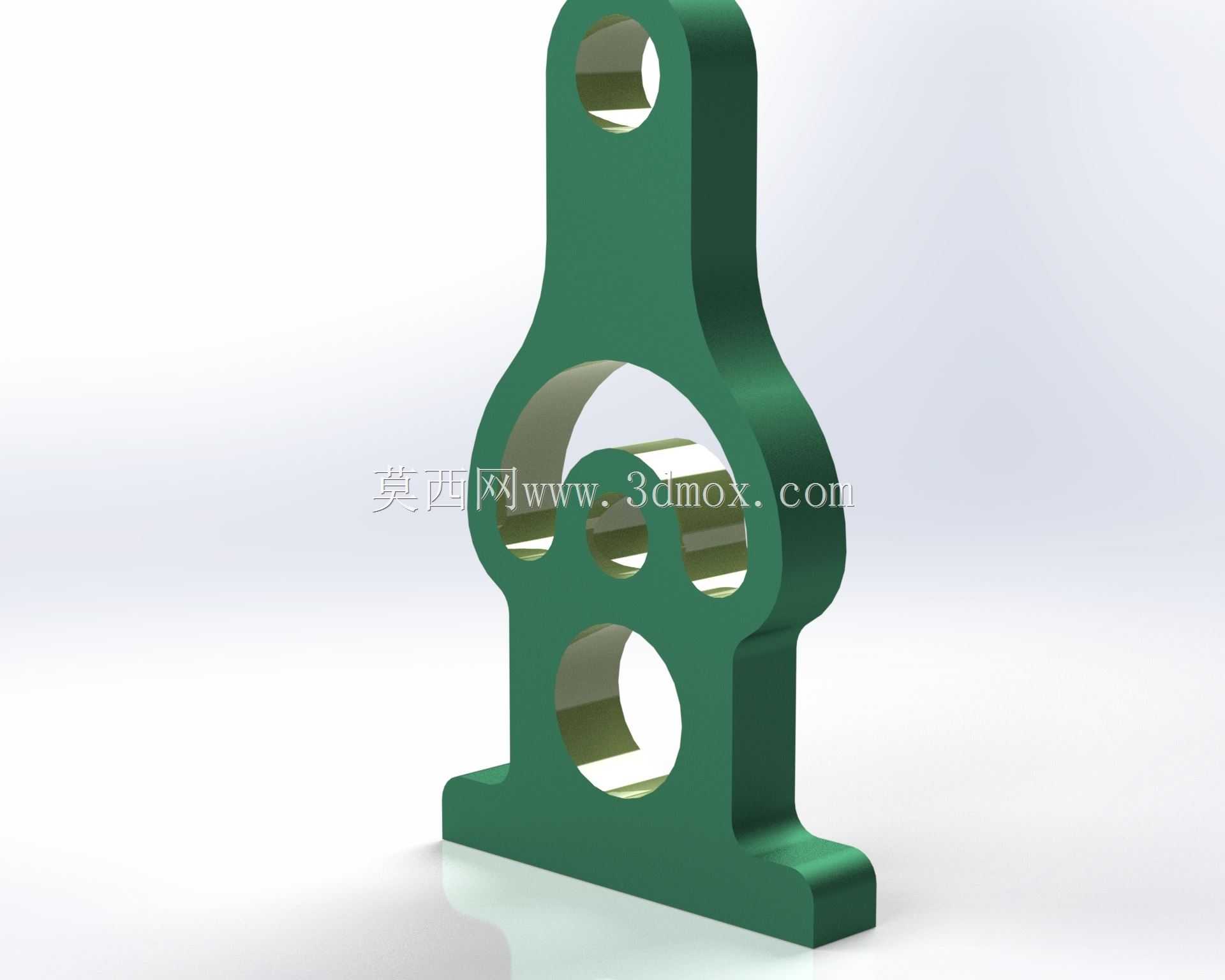

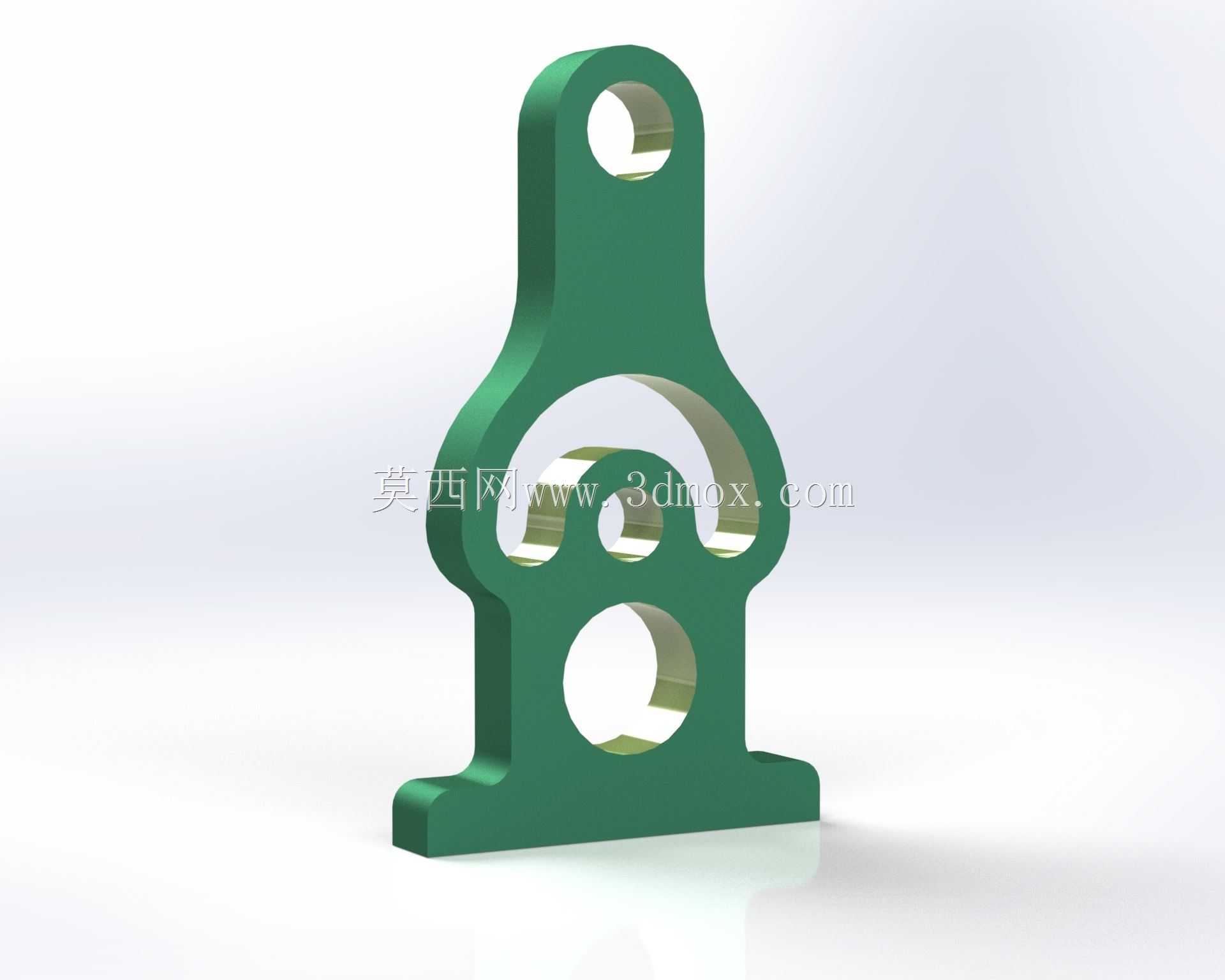

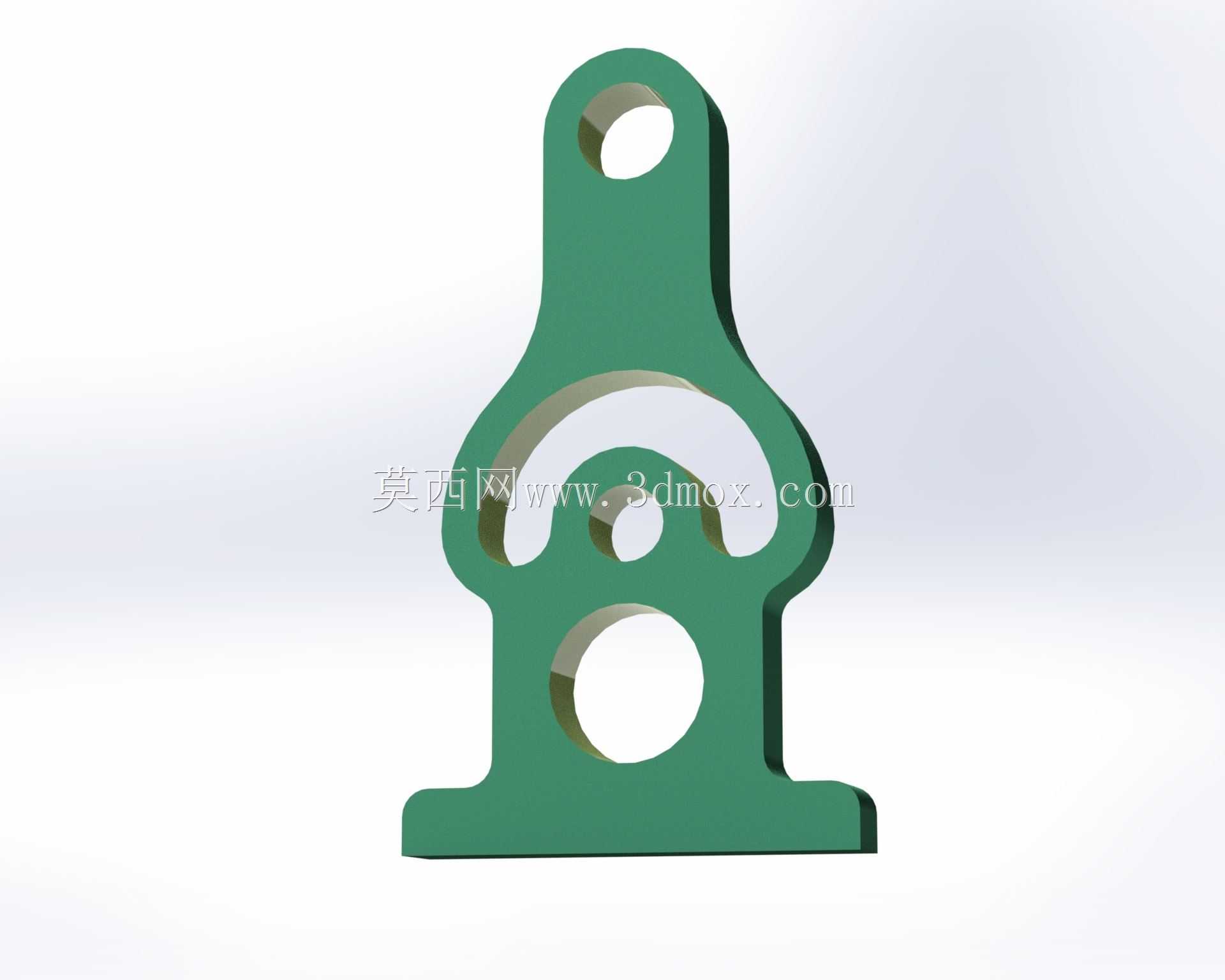

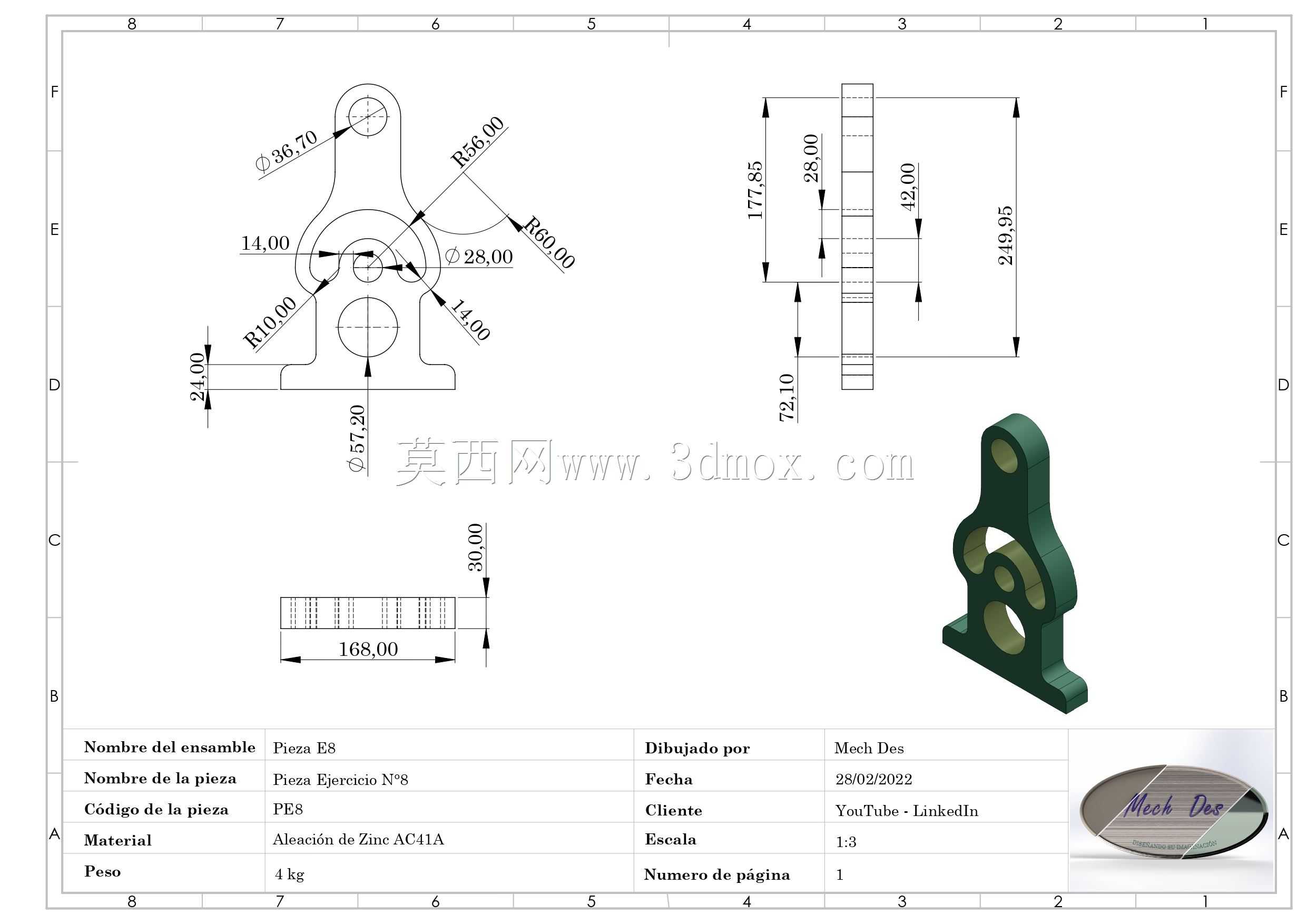

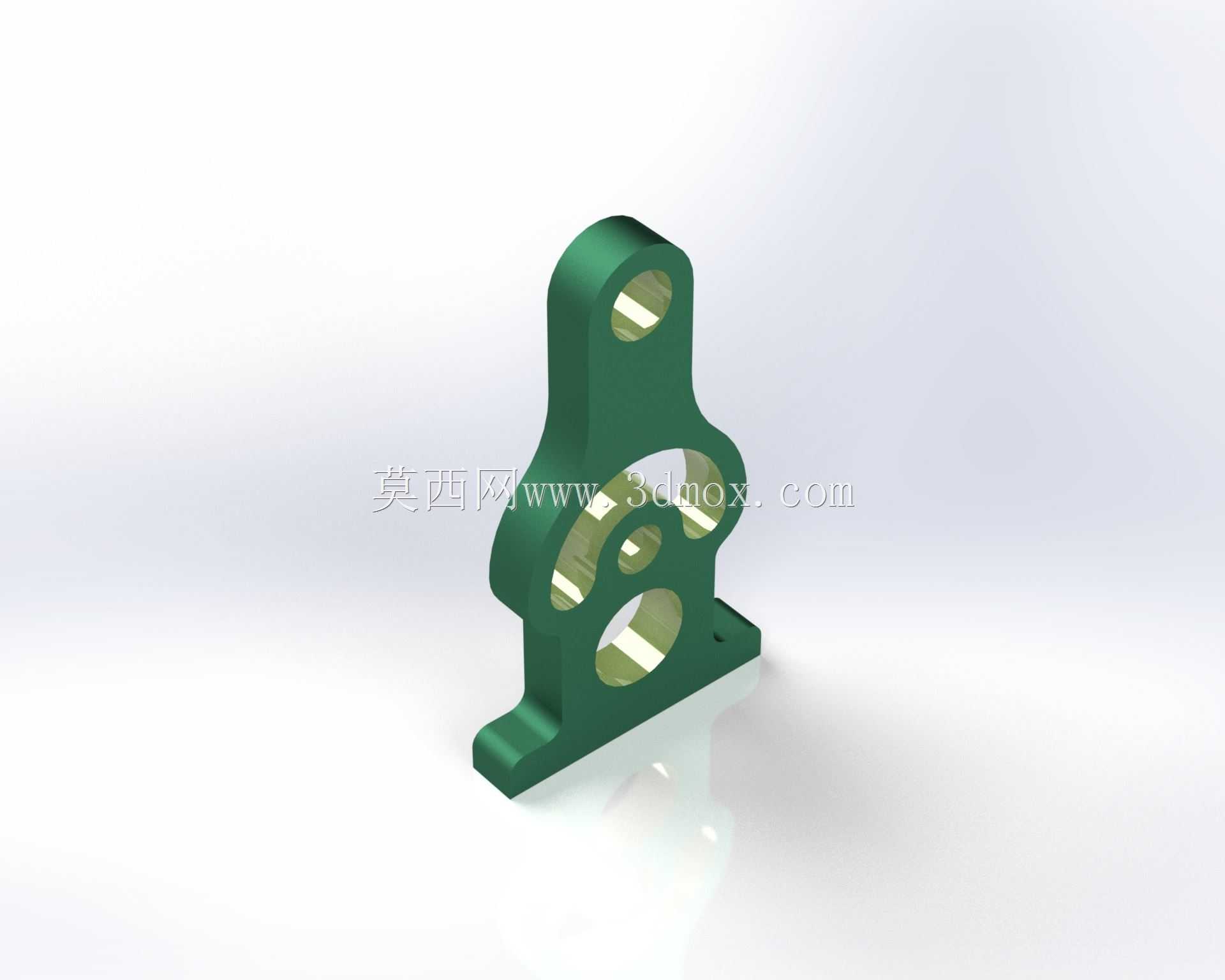

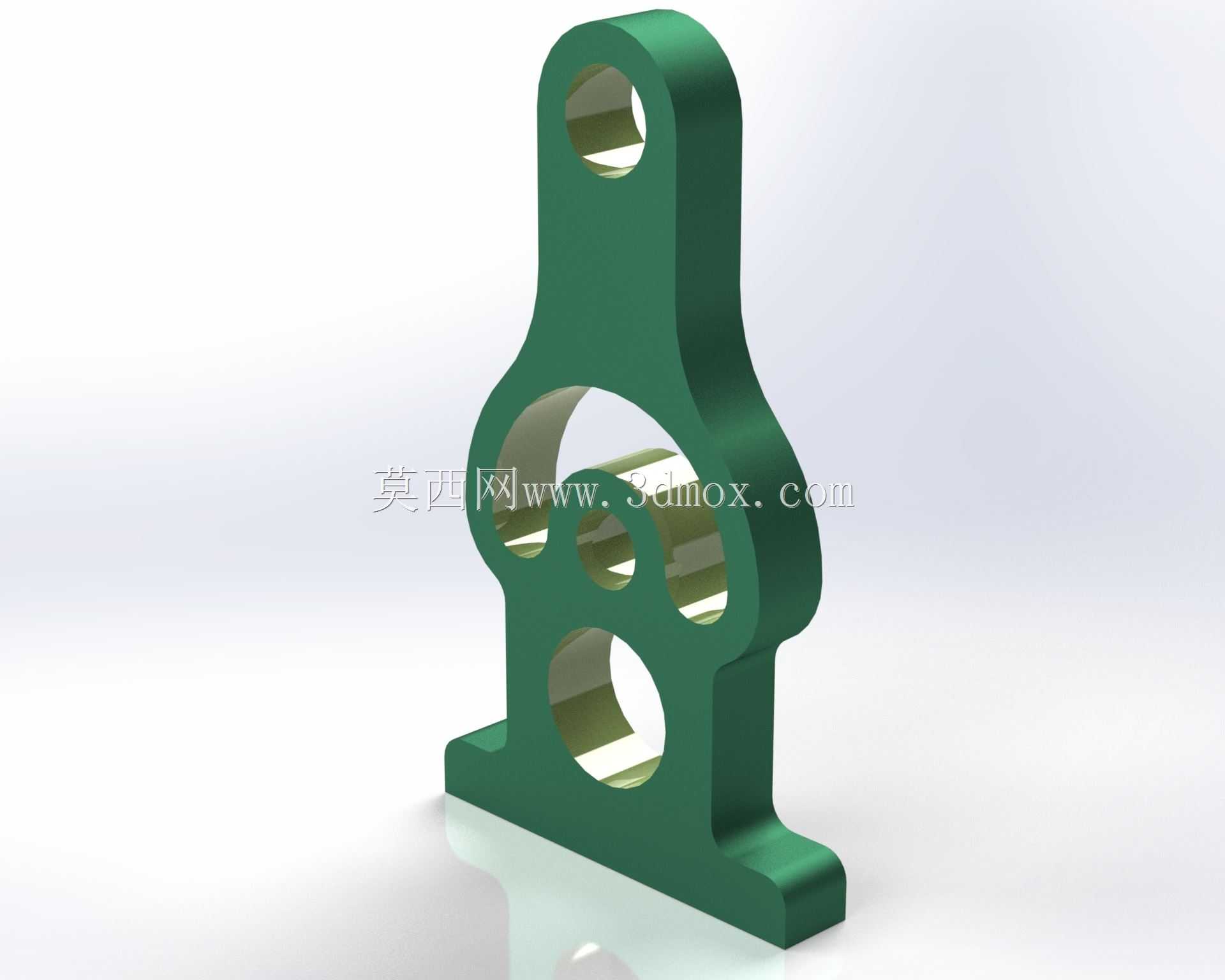

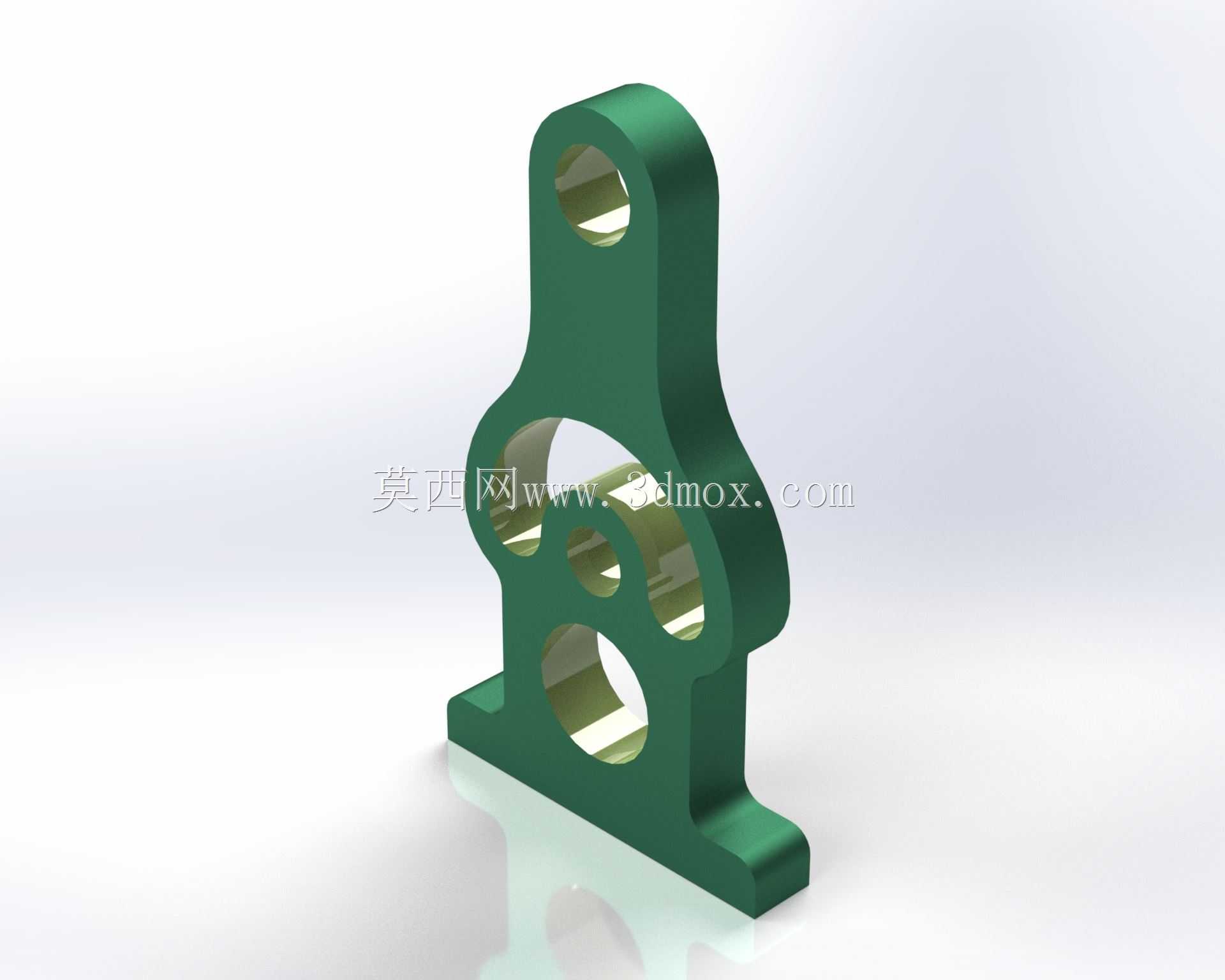

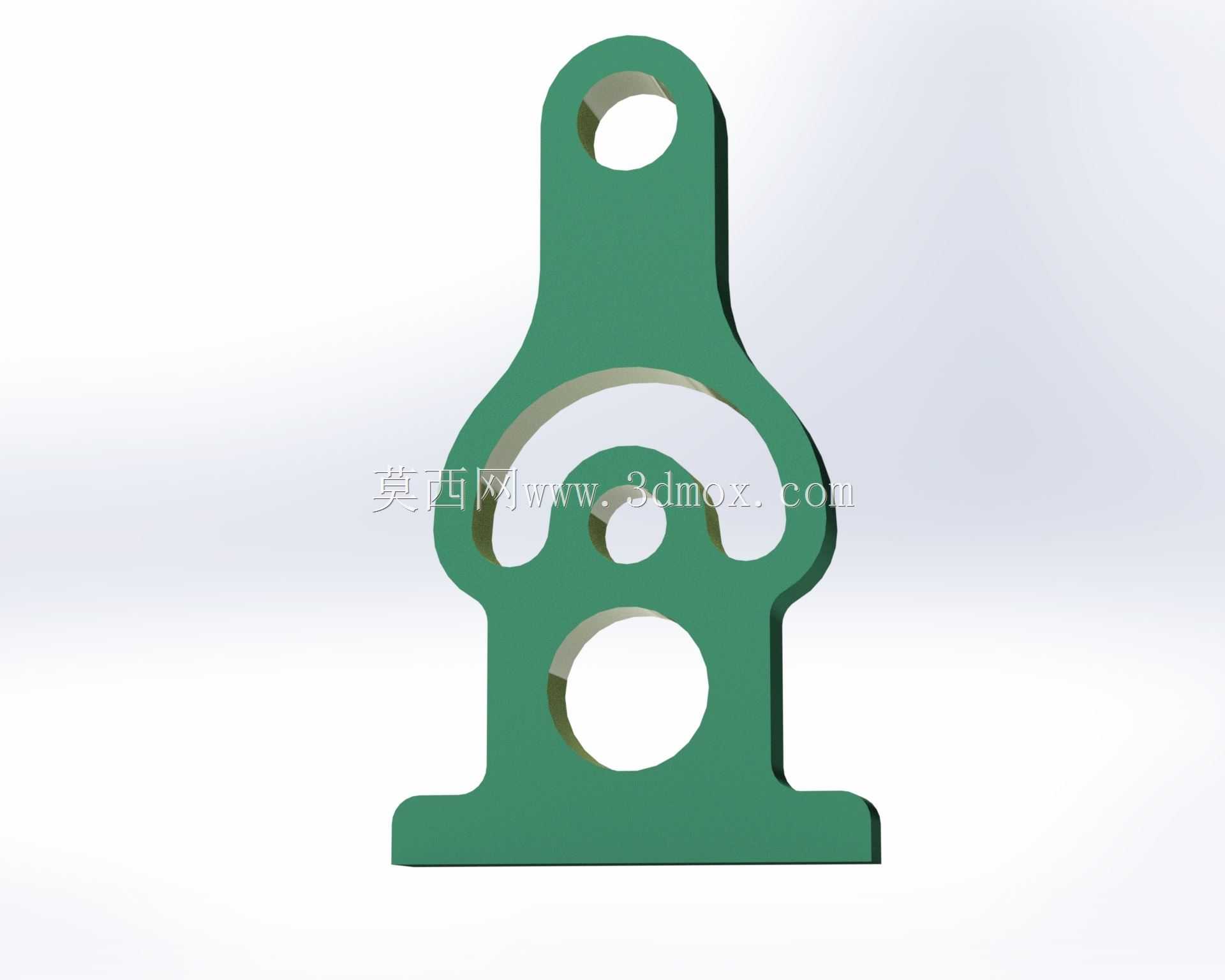

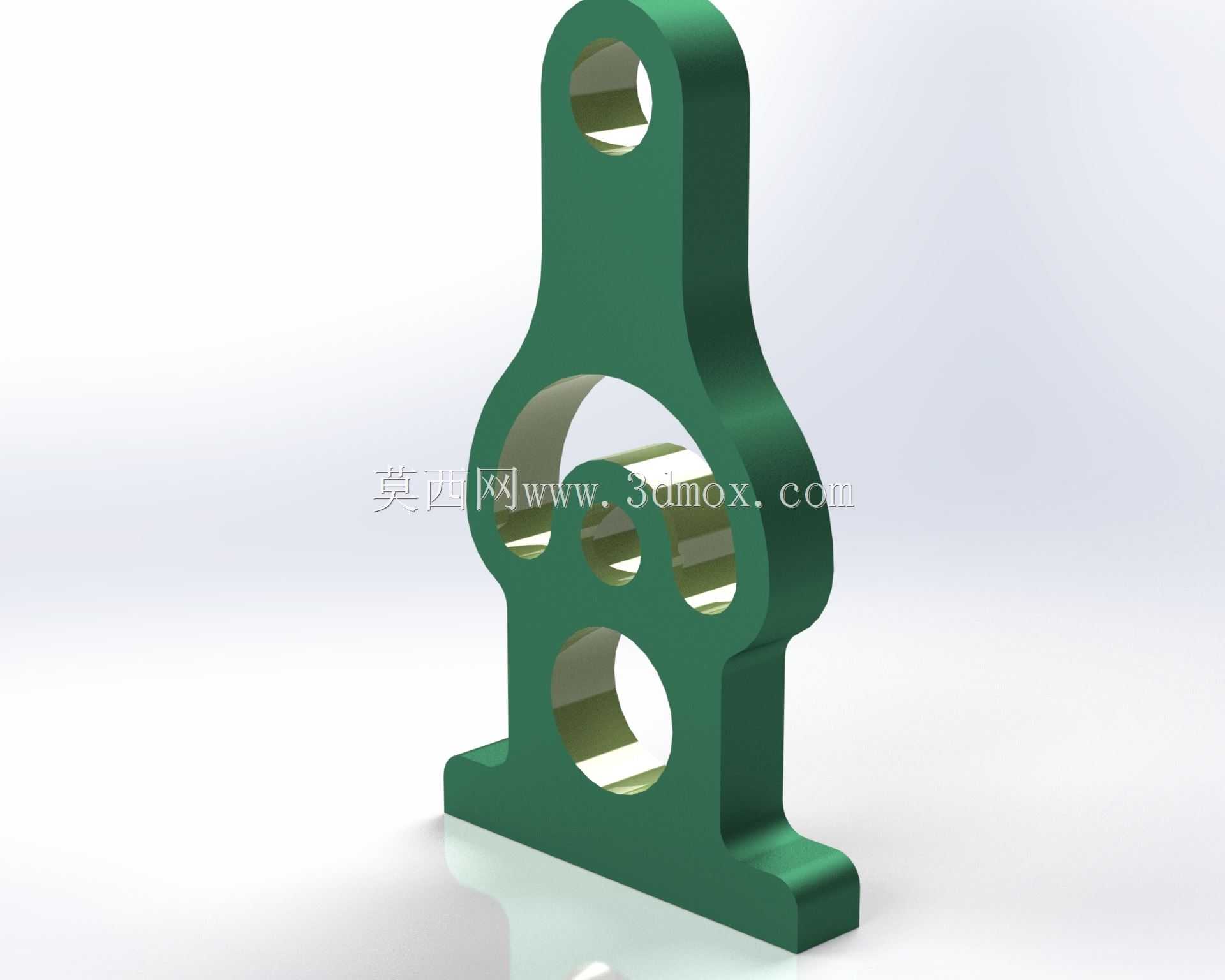

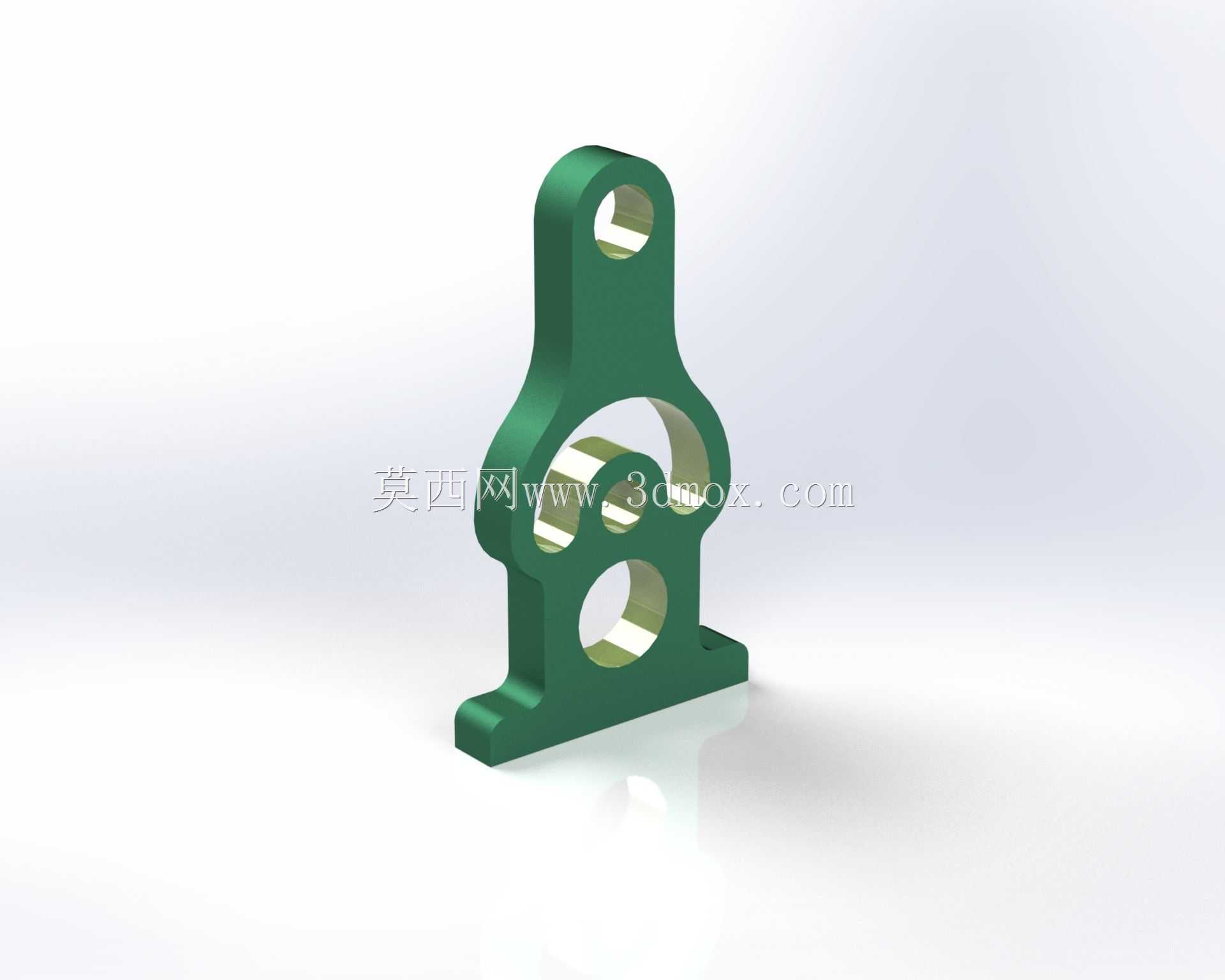

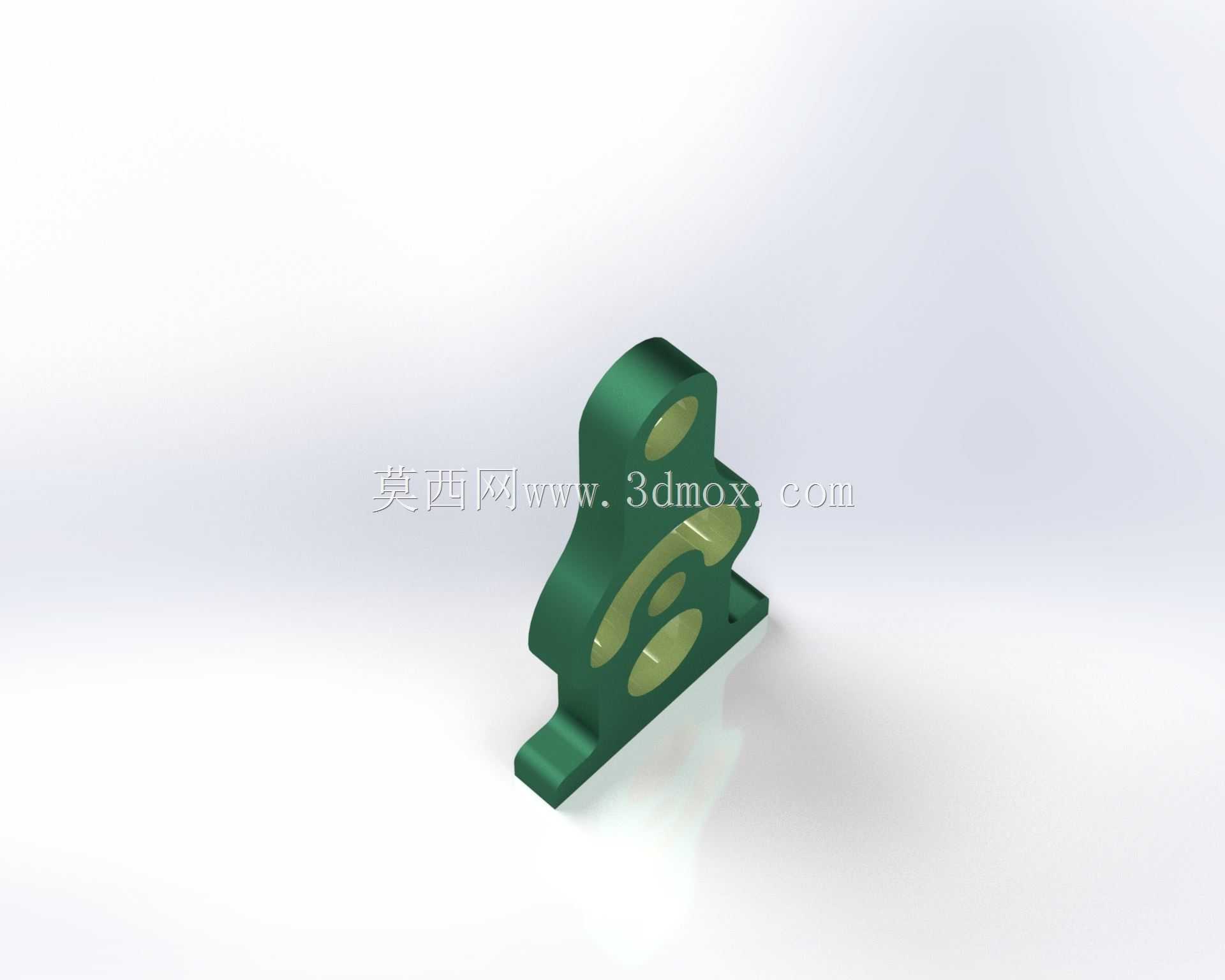

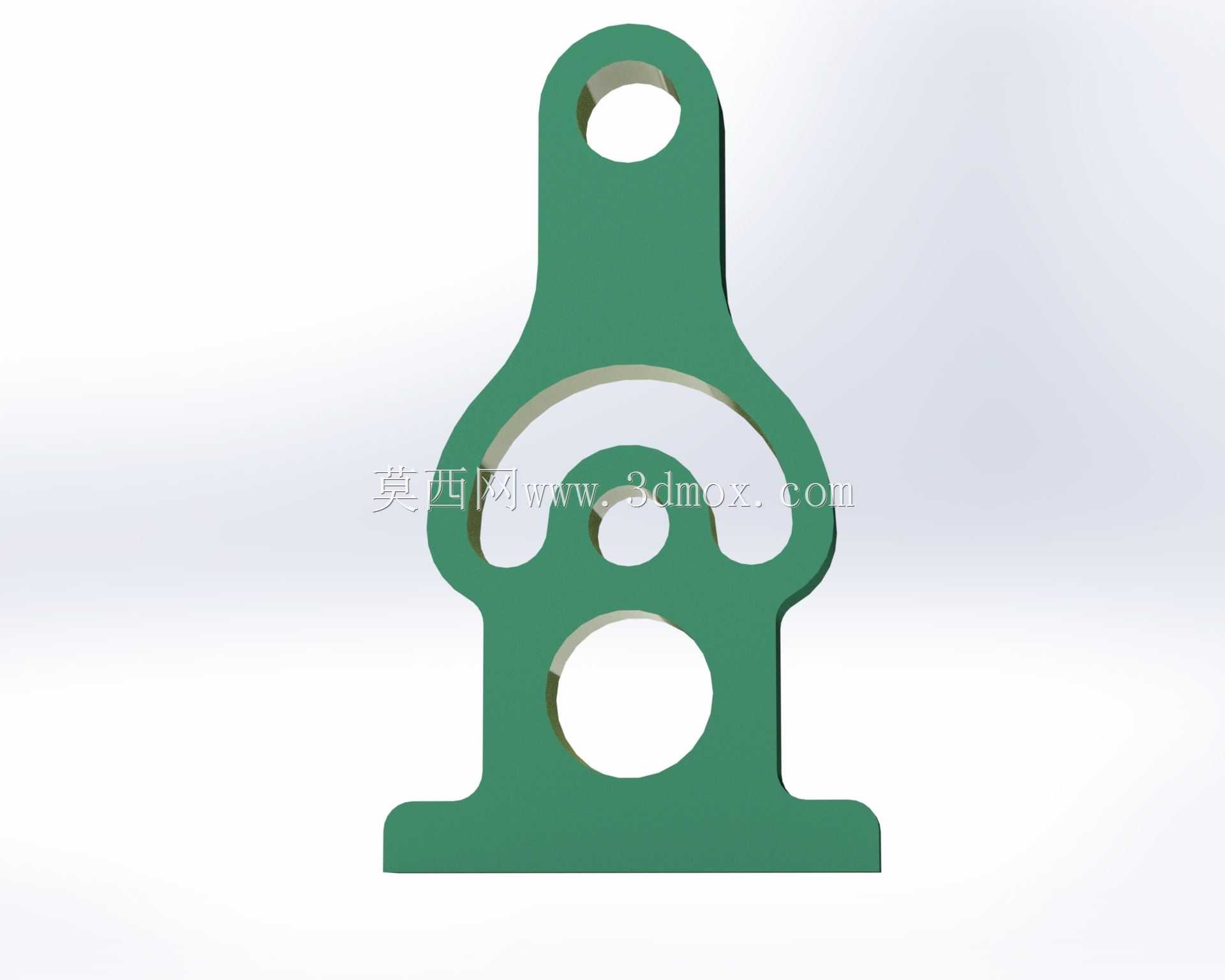

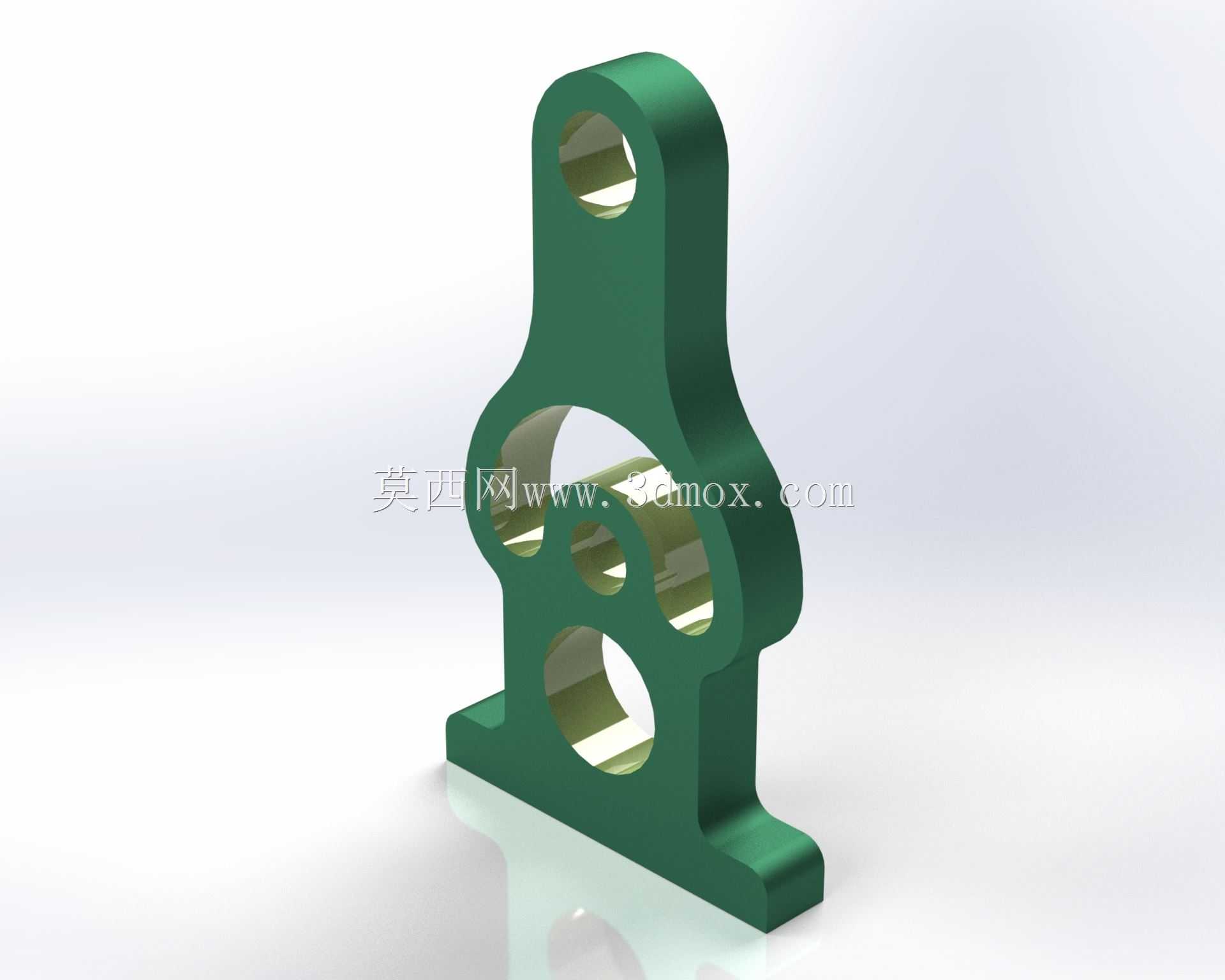

  该零件属于传感检测单元的配套安装承载构件,主要应用在工业自动化产线的位置检测、位移反馈工位,作为光电、接近类传感元件的安装基体,同时承担铰接联动的传动连接作用,常见于工装夹具的动作反馈模块、小型自动化设备的行程限位组件中,需要兼顾安装定位精度与铰接摆动的结构强度,适配多方向的检测位调整需求。从结构设计逻辑来看,零件采用一体化铸造成型后机加工的工艺路线,材料选用锌铝合金,兼顾铸造流动性与后期机加工的切削性能,同时具备足够的结构刚度,避免长期铰接摆动产生的形变影响检测精度。整体结构分为下部安装固定段、中部铰接承载段、上部传感安装段三个功能区域,下部安装段设置两个同轴的安装通孔,孔位中心距为57.2mm,安装面做平面度处理,

  可通过螺栓直接固定在设备基板或工装立板上,底部总宽度为168mm,安装区域的厚度为30mm,保证固定后的支撑稳定性,不会因设备运行振动产生松动偏移。中部铰接区域是整个零件的受力核心,设置有直径28mm的主铰接通孔,作为整个支架摆动的回转中心,孔周边做R10的圆角过渡,消除应力集中问题,避免长期往复摆动出现裂纹;主铰接孔旁侧设置直径14mm的定位销孔,用于铰接位的角度限位,配合周边R60、R56的圆弧轮廓,实现摆动过程中的轨迹避让,防止与相邻联动构件发生运动干涉,中部区域的总厚度为28mm,与铰接销轴的配合长度匹配,保证回转过程的同轴度,减少径向窜动。上部传感安装段设置直径36.7mm的传感元件安装孔,

  孔位中心距离主铰接孔的中心距为14mm,安装孔周边做圆弧过渡,上部轮廓的R56圆弧与中部结构顺滑连接,该区域的厚度为12mm,可适配标准圆柱型传感元件的安装固定,通过侧部顶丝即可完成传感元件的位置锁紧,方便调整检测端面的伸出距离。从安装边界尺寸来看,零件总高度为249.95mm,下部安装段的底部到主铰接孔中心的高度为72.1mm,主铰接孔中心到上部安装孔中心的垂直高度为177.85mm,整体外轮廓无尖锐棱角,所有转角均做圆角处理,既符合铸造工艺的拔模要求,也避免安装调试过程中划伤操作人员。在结构细节处理上,各安装孔的端面均做凸台设计,减少机加工的面积,同时保证配合面的平面度,零件总重量控制在4kg左右,

  不会给铰接驱动端带来额外的负载负担。实际应用中,该支架可绕主铰接孔做一定角度的往复摆动,上部安装的传感元件随支架同步动作,到达指定检测位时触发信号,反馈设备的动作到位状态,下部的固定安装孔可适配M10及以下规格的固定螺栓,铰接孔可适配直径28mm的标准铰接销轴,上部传感安装孔可兼容直径36mm左右的圆柱型传感元件,无需额外加工转接件即可完成装配。设计过程中重点校核了铰接部位的剪切强度与安装段的抗弯强度,在保证结构刚度的前提下尽可能去除非受力区域的材料,控制零件整体重量,同时所有孔位的位置公差均按照IT7级精度设计,保证装配后的位置精度,避免传感元件的检测位置出现偏差,影响设备的动作逻辑判断。
