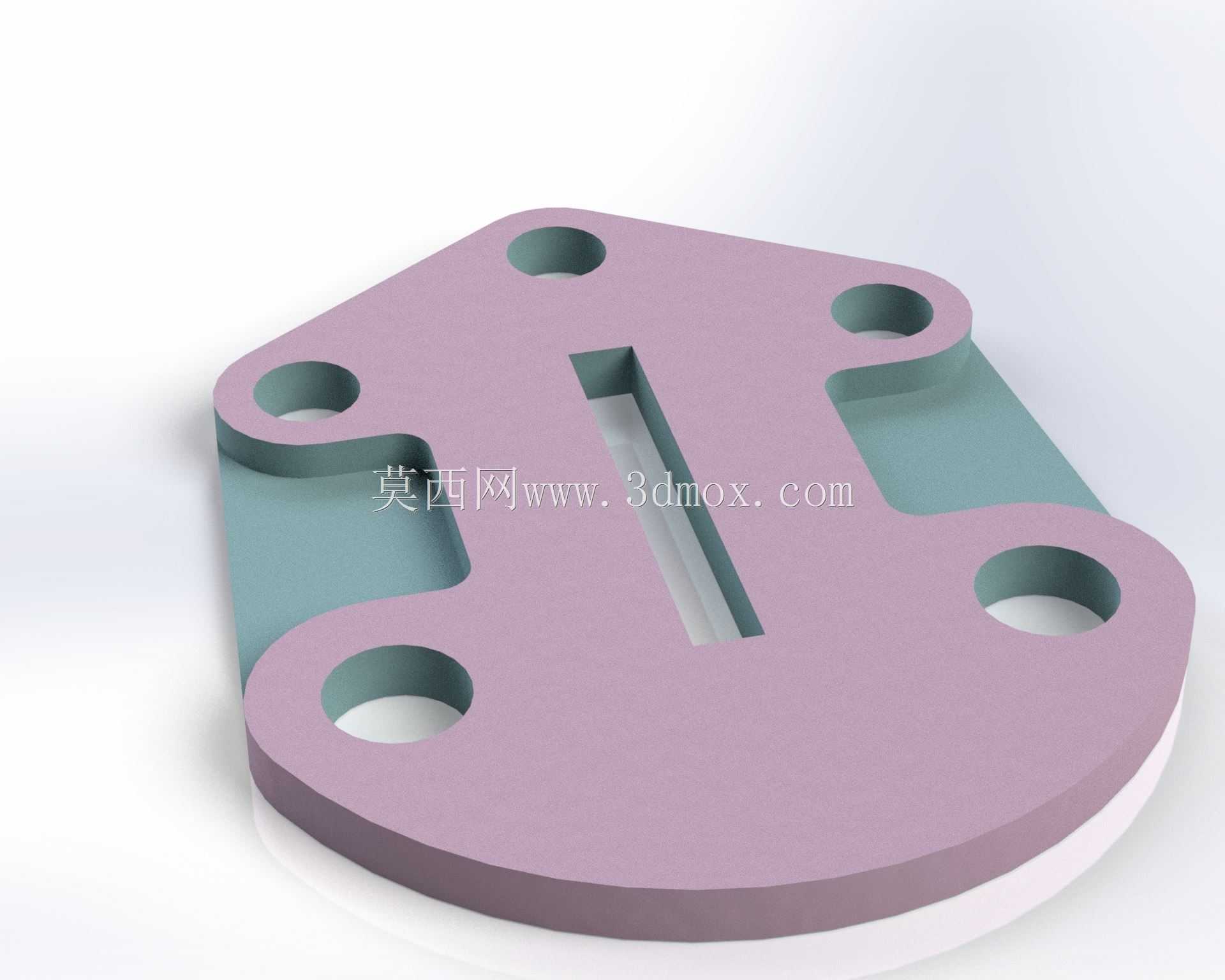

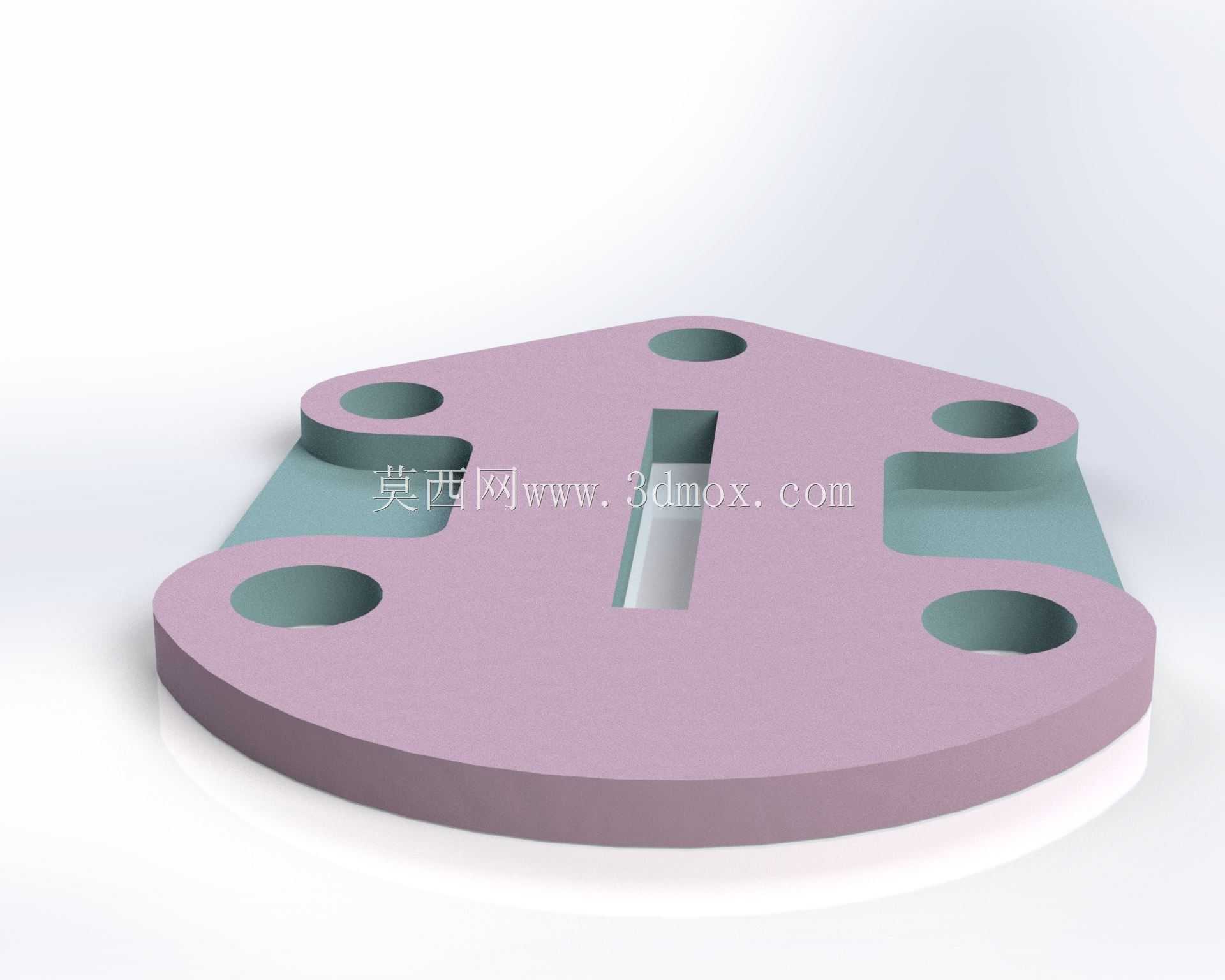

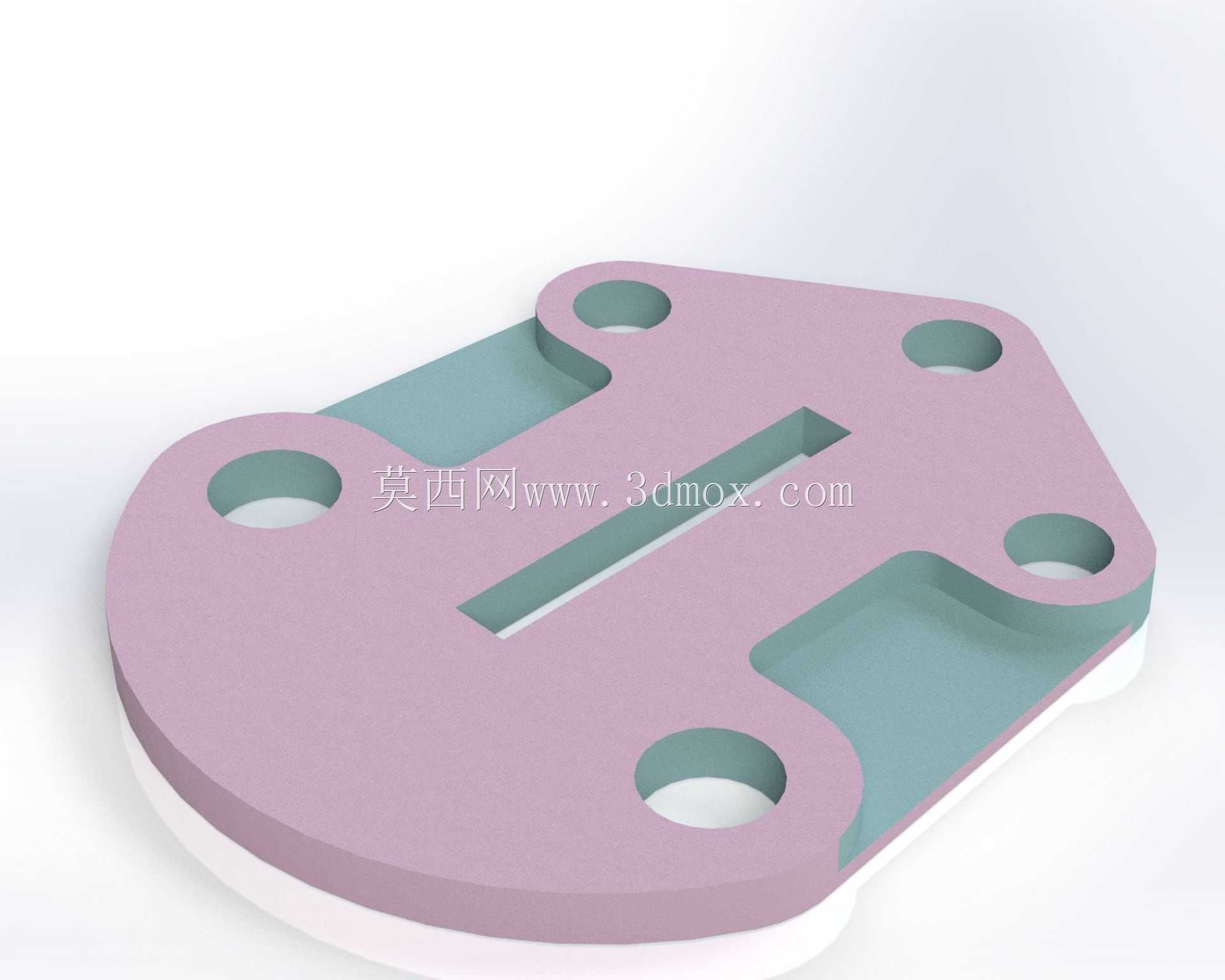

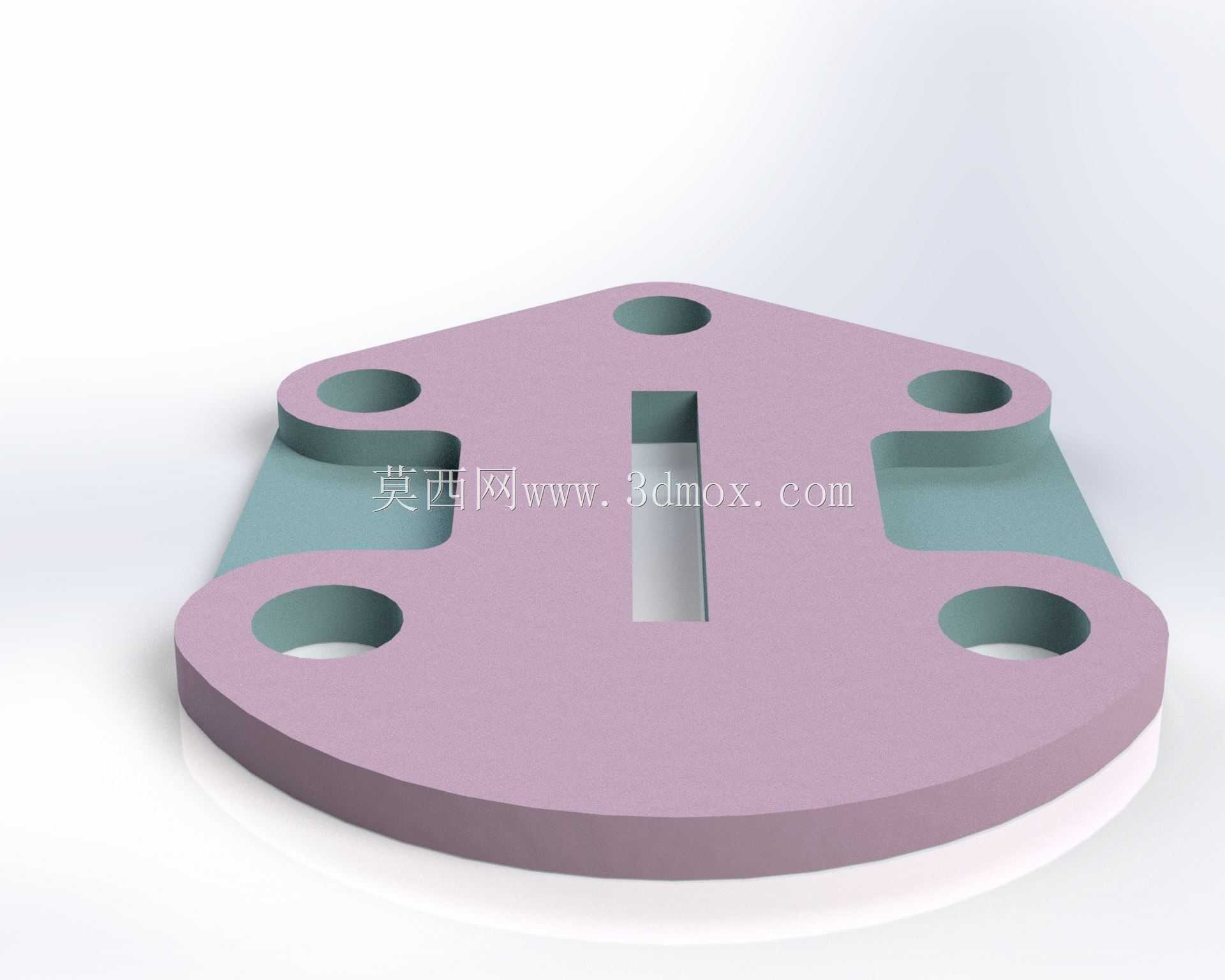

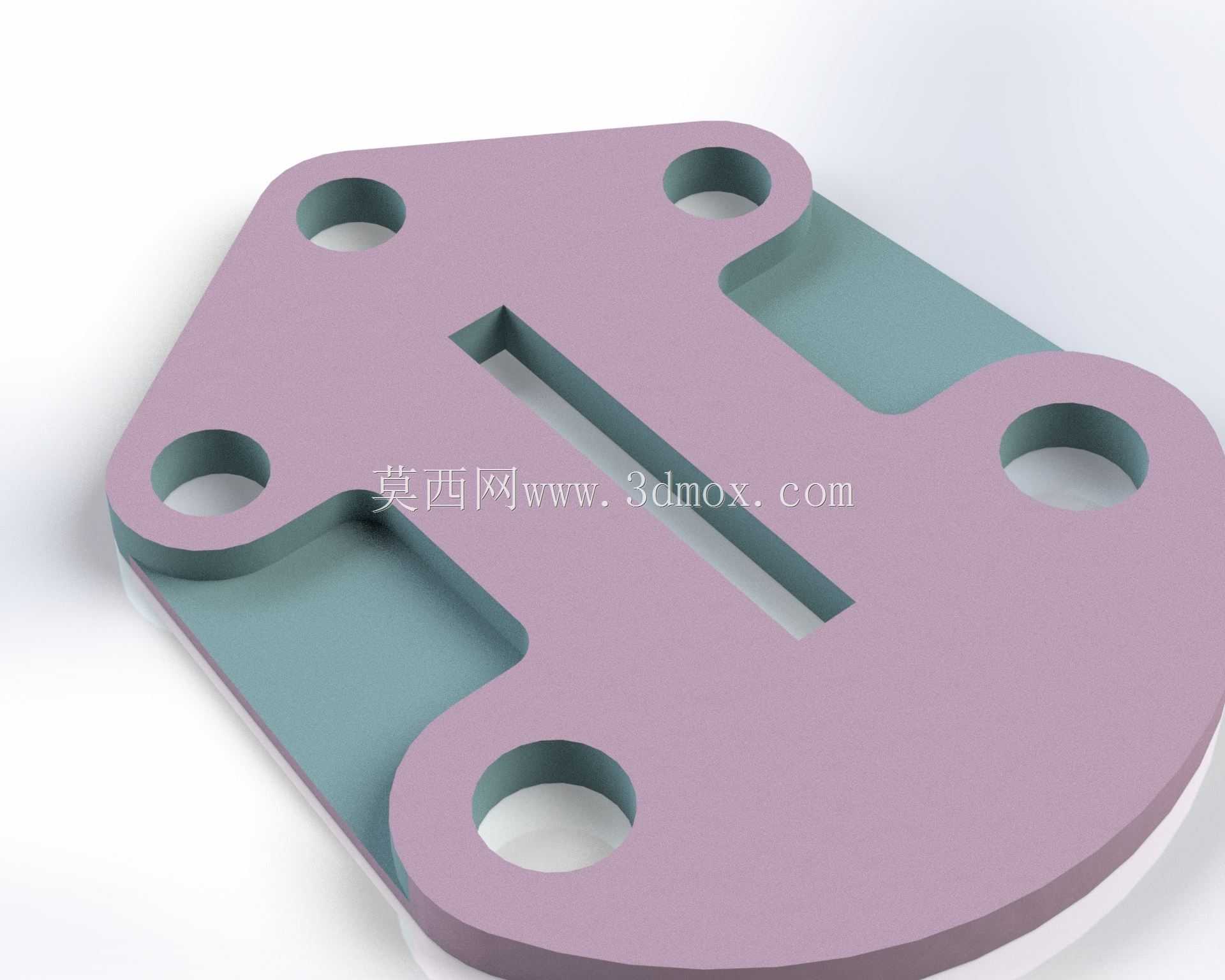

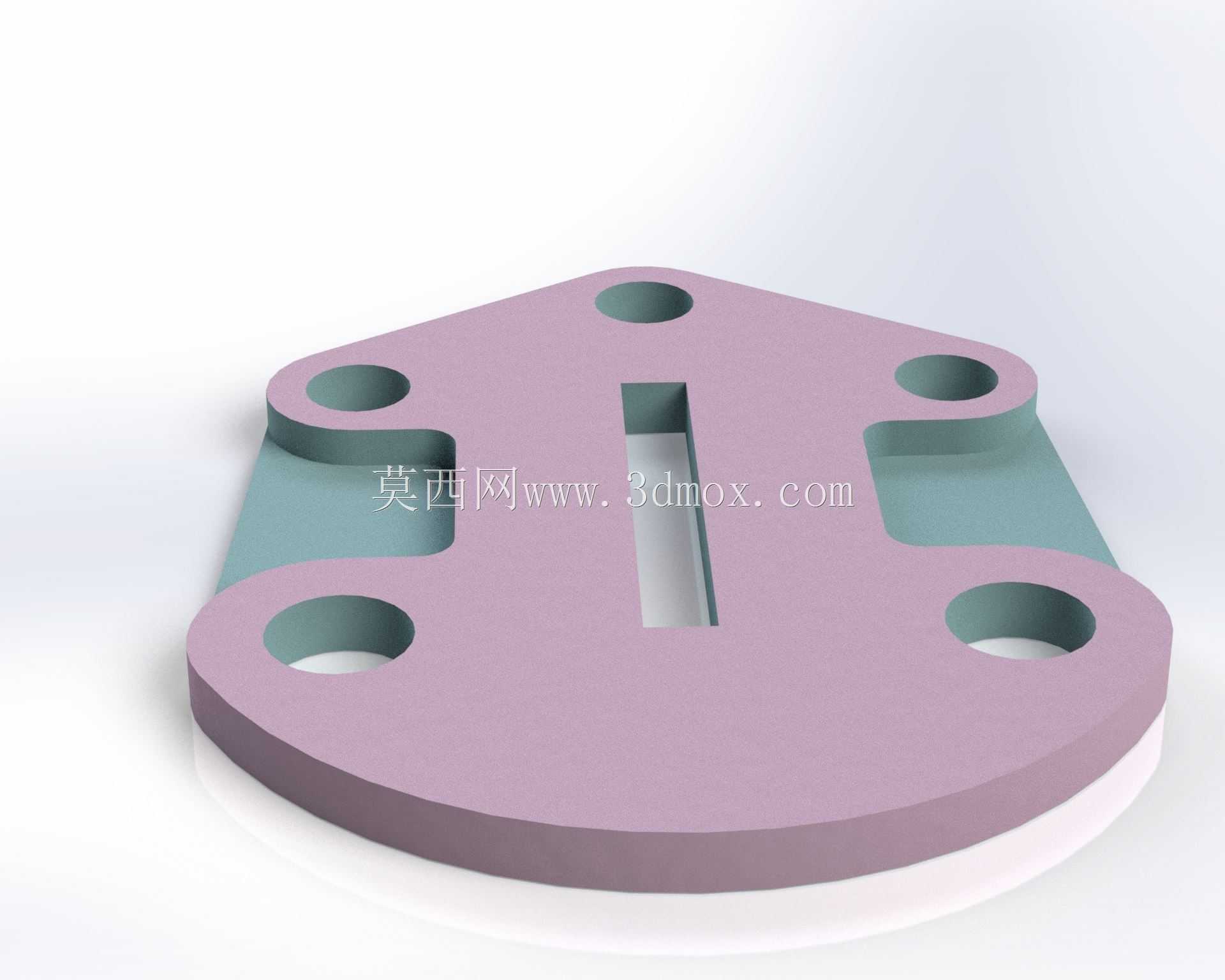

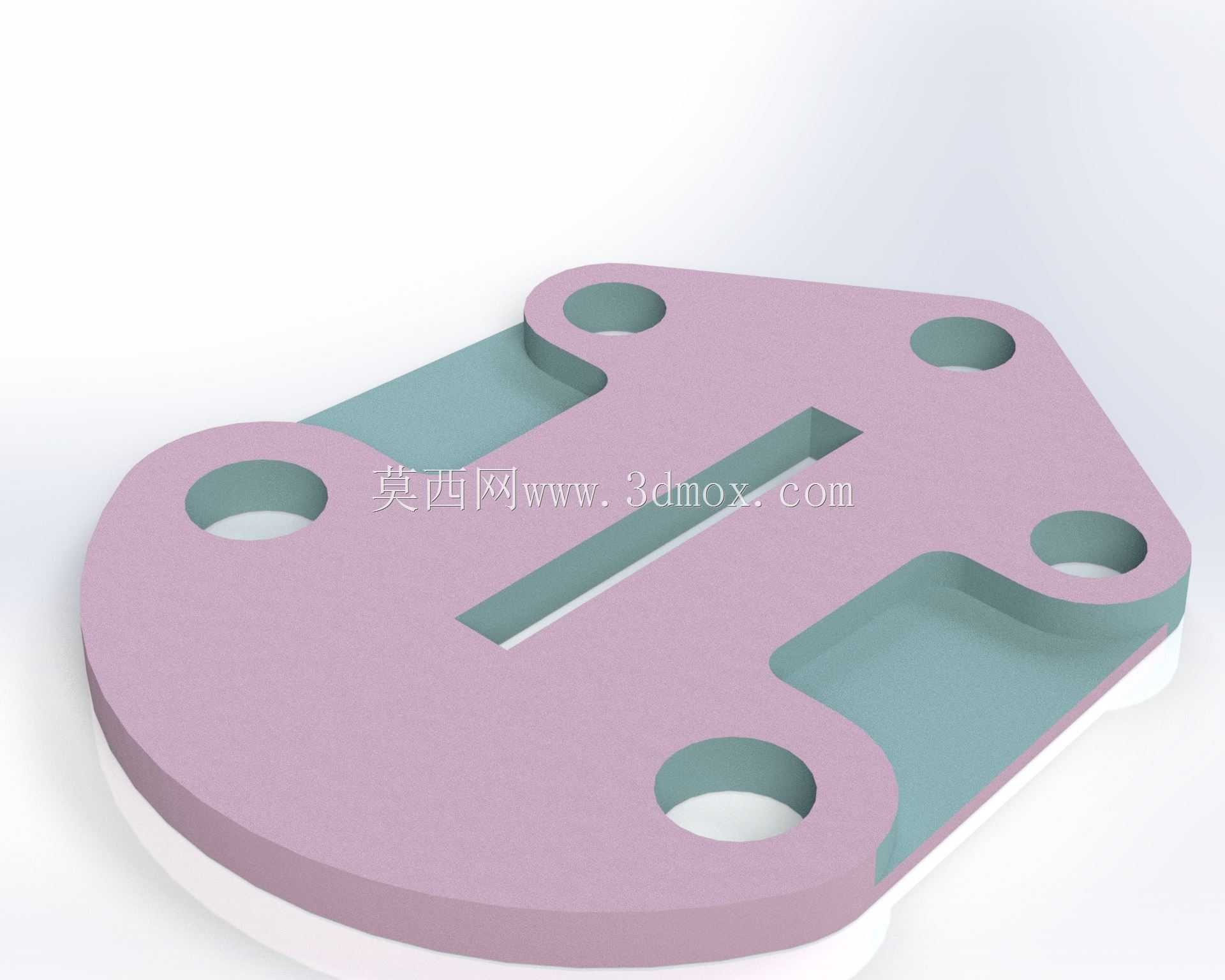

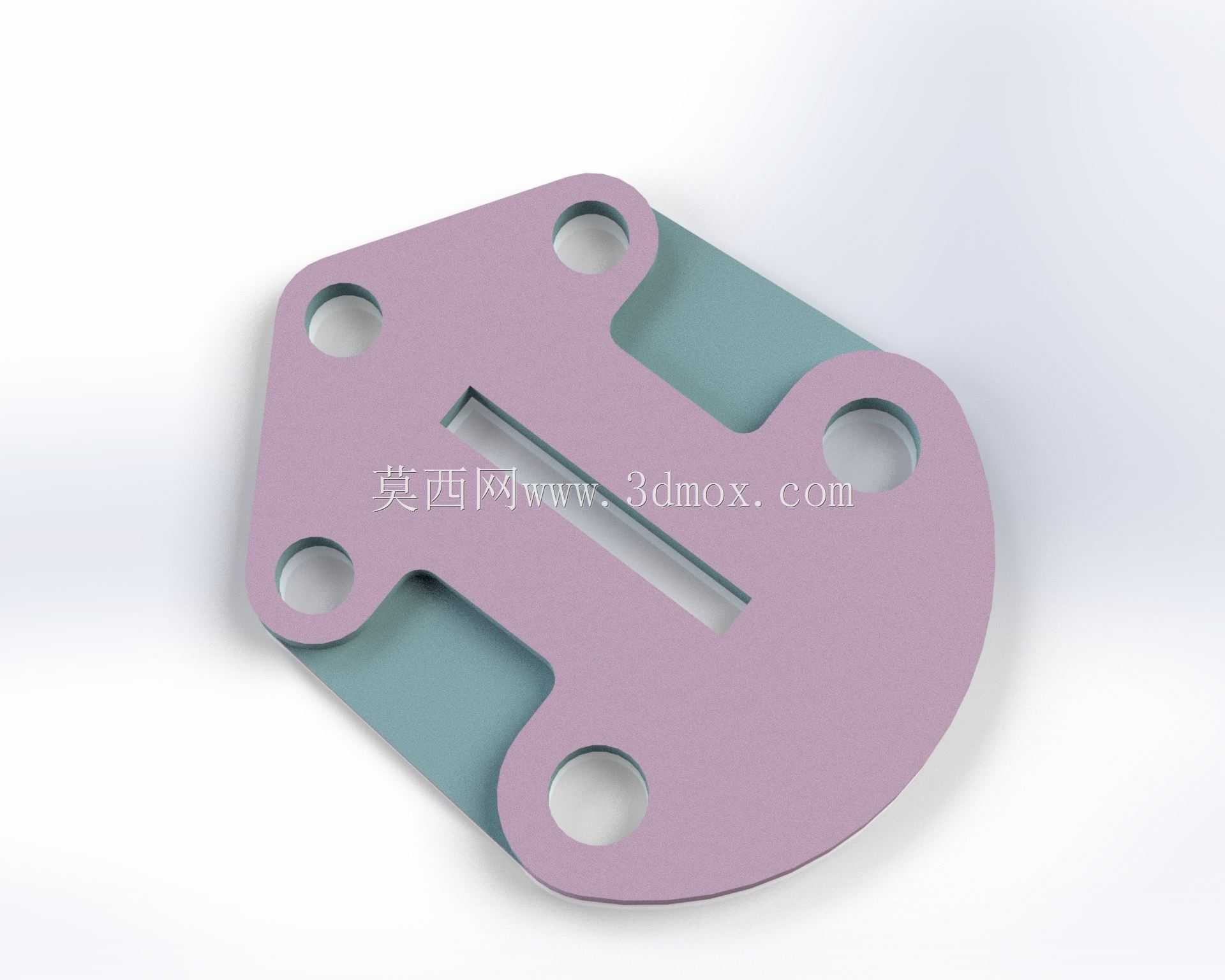

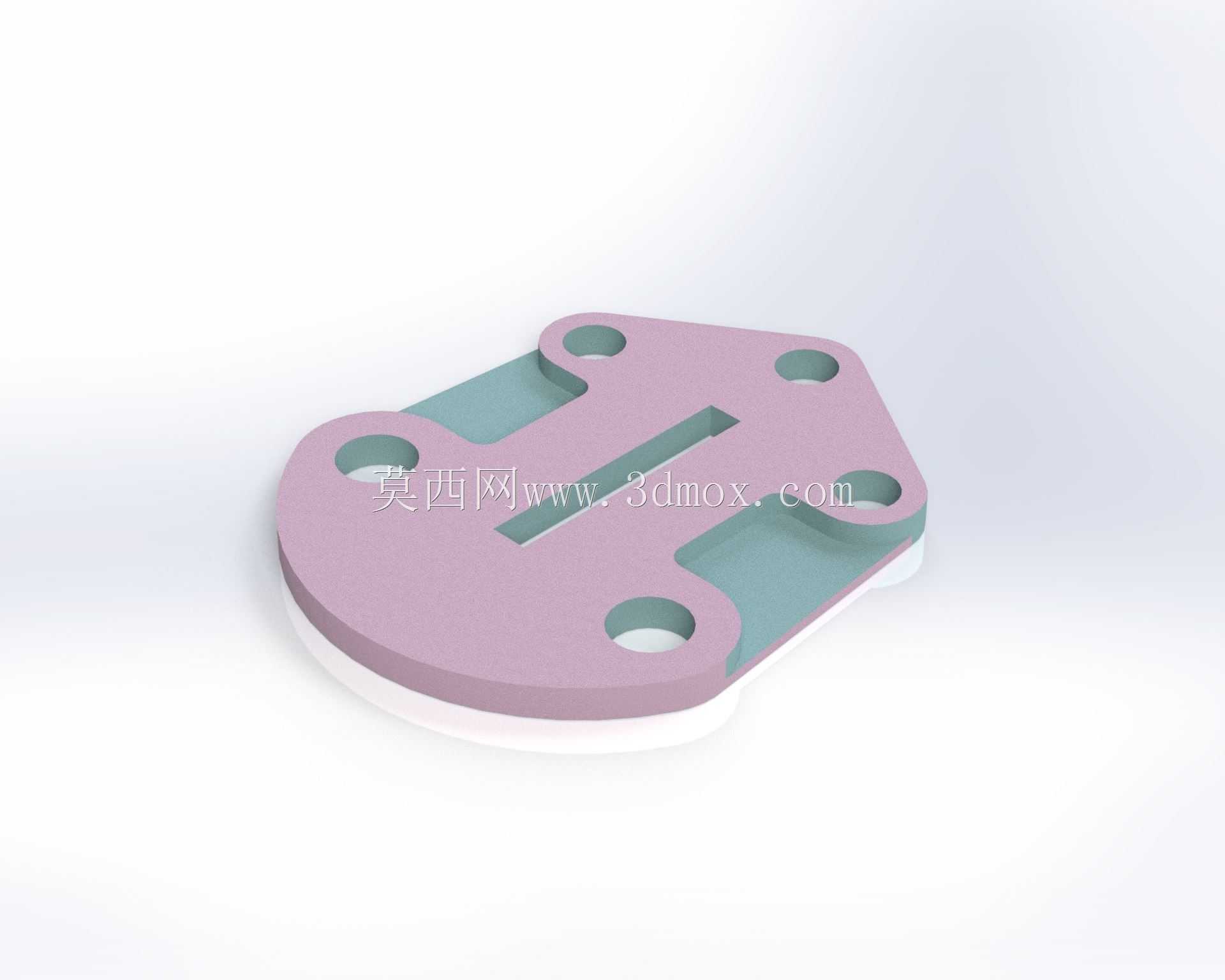

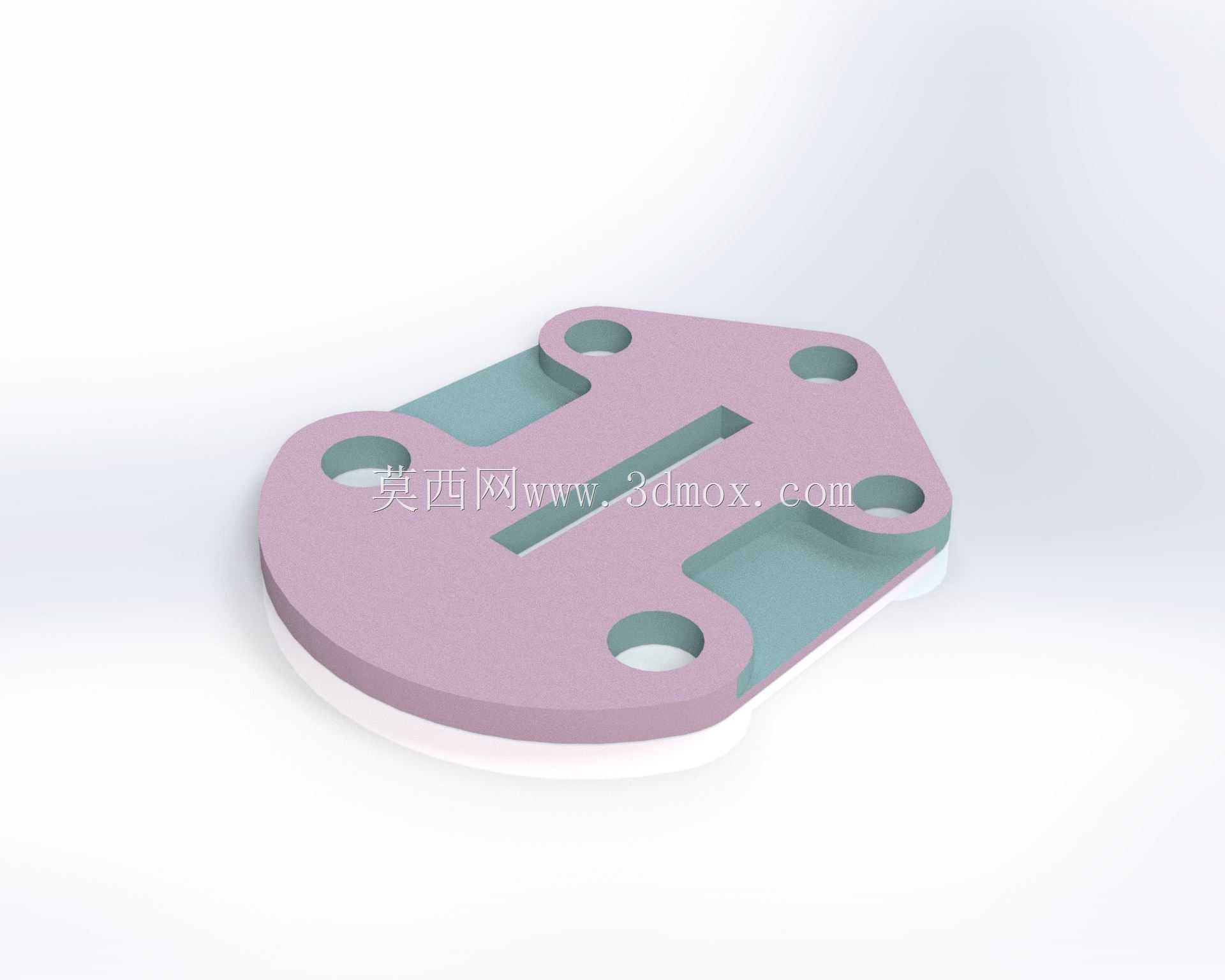

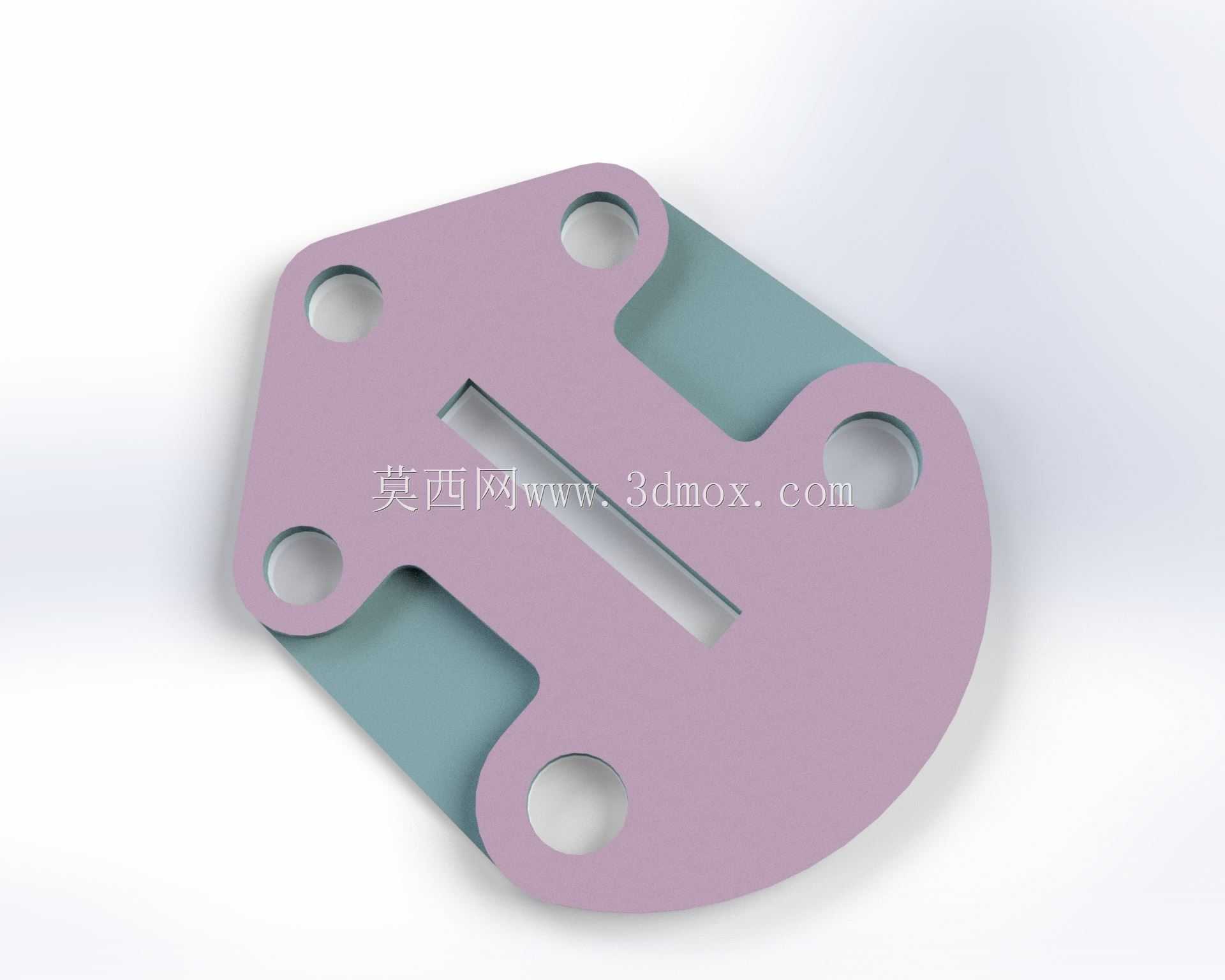

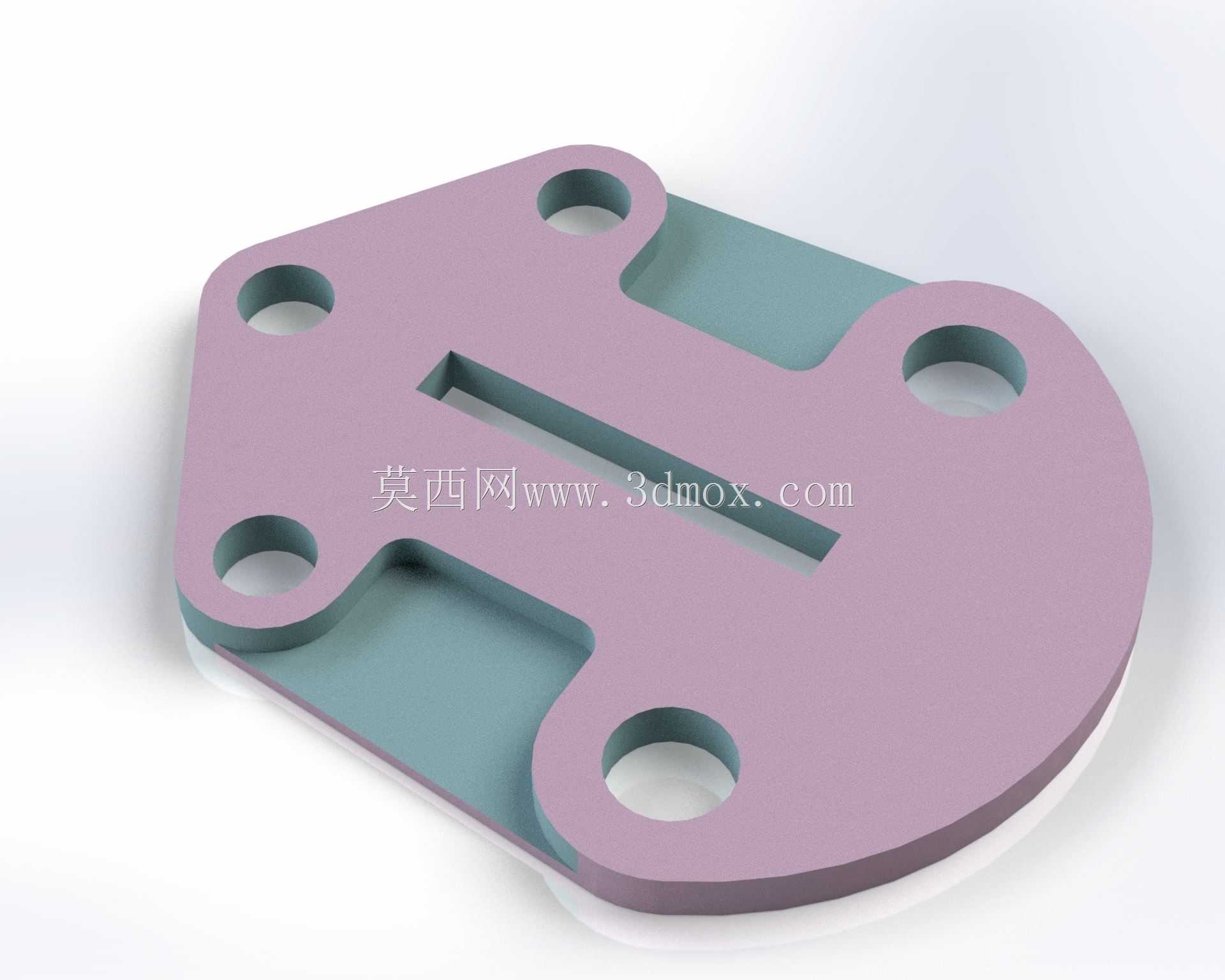

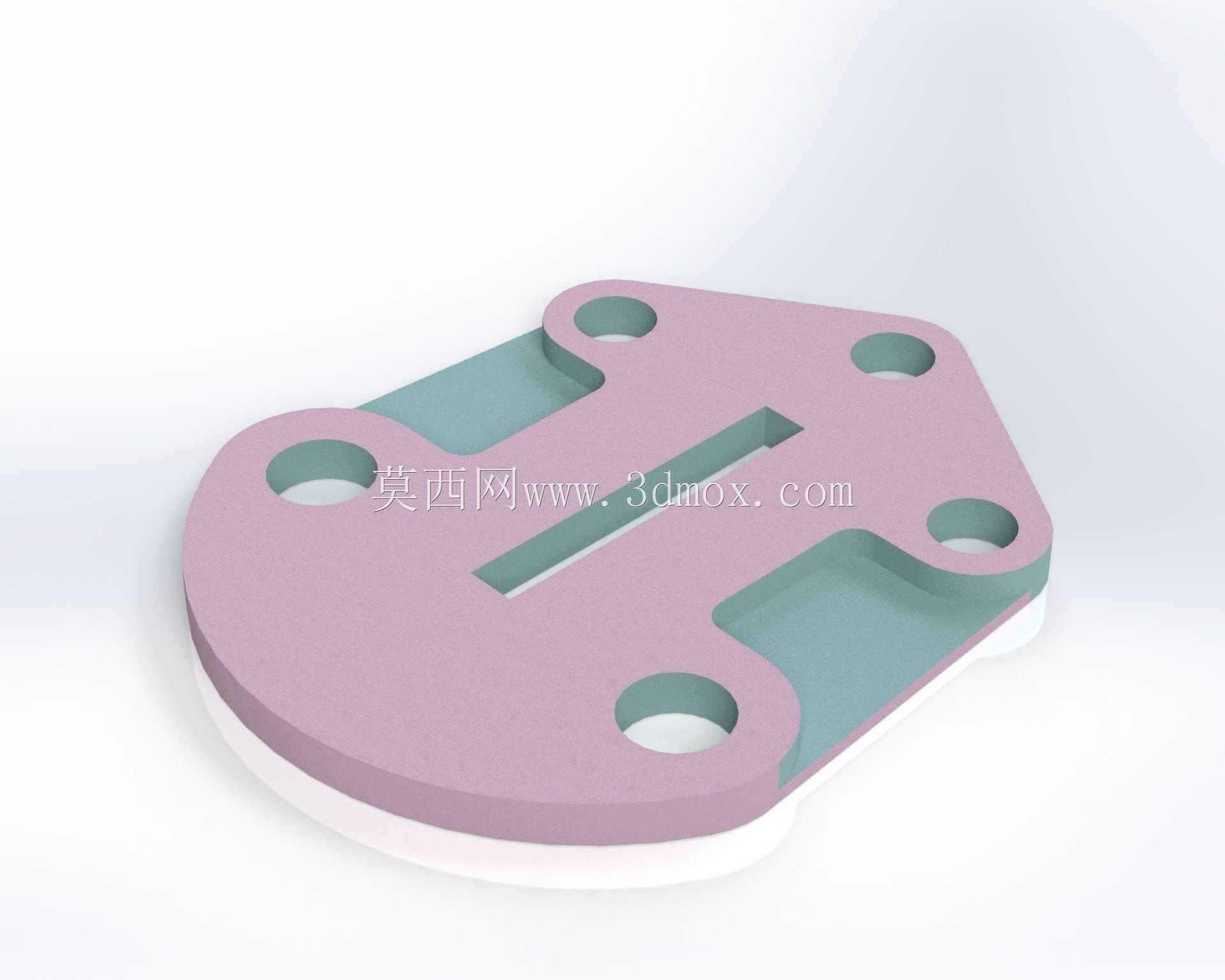

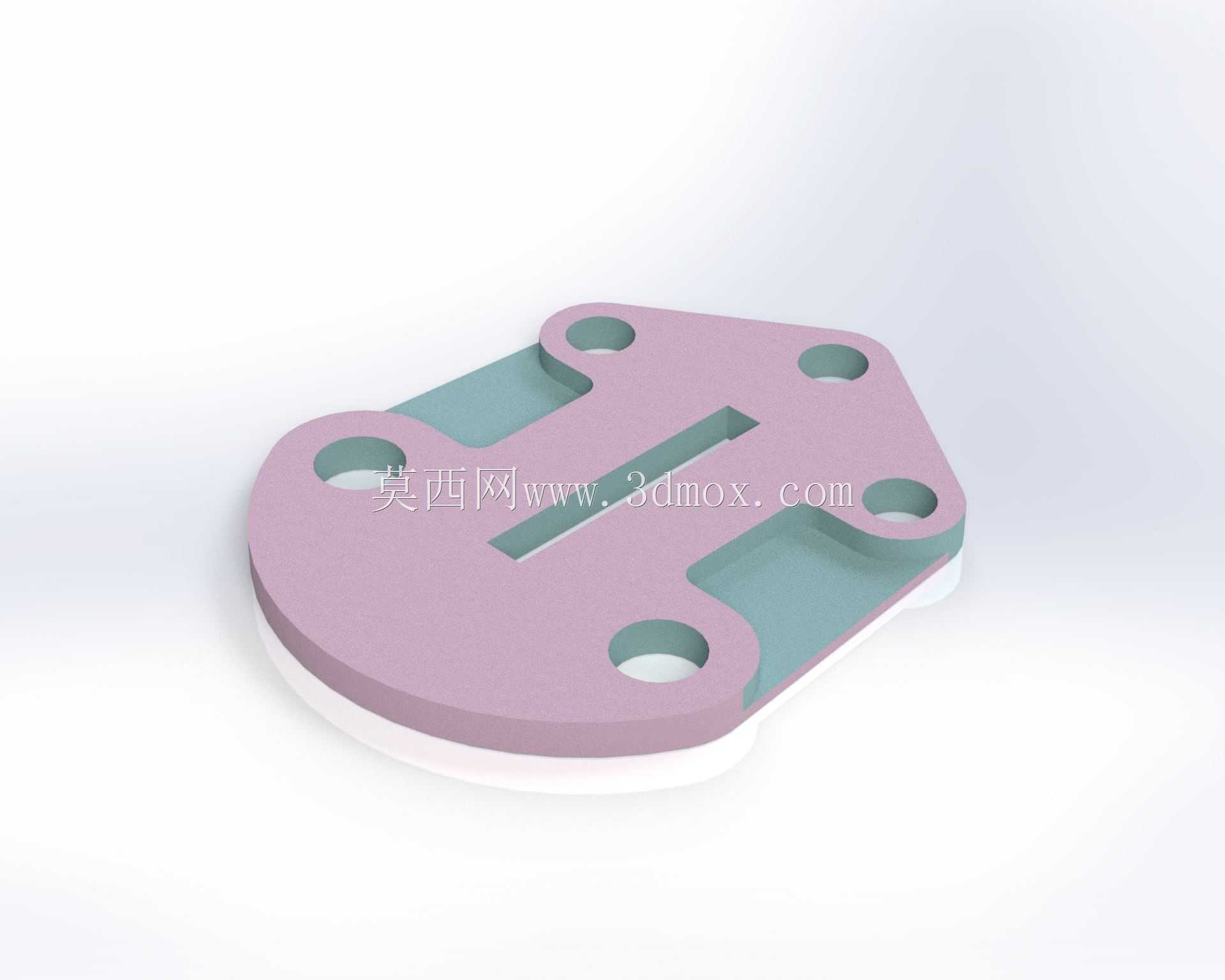

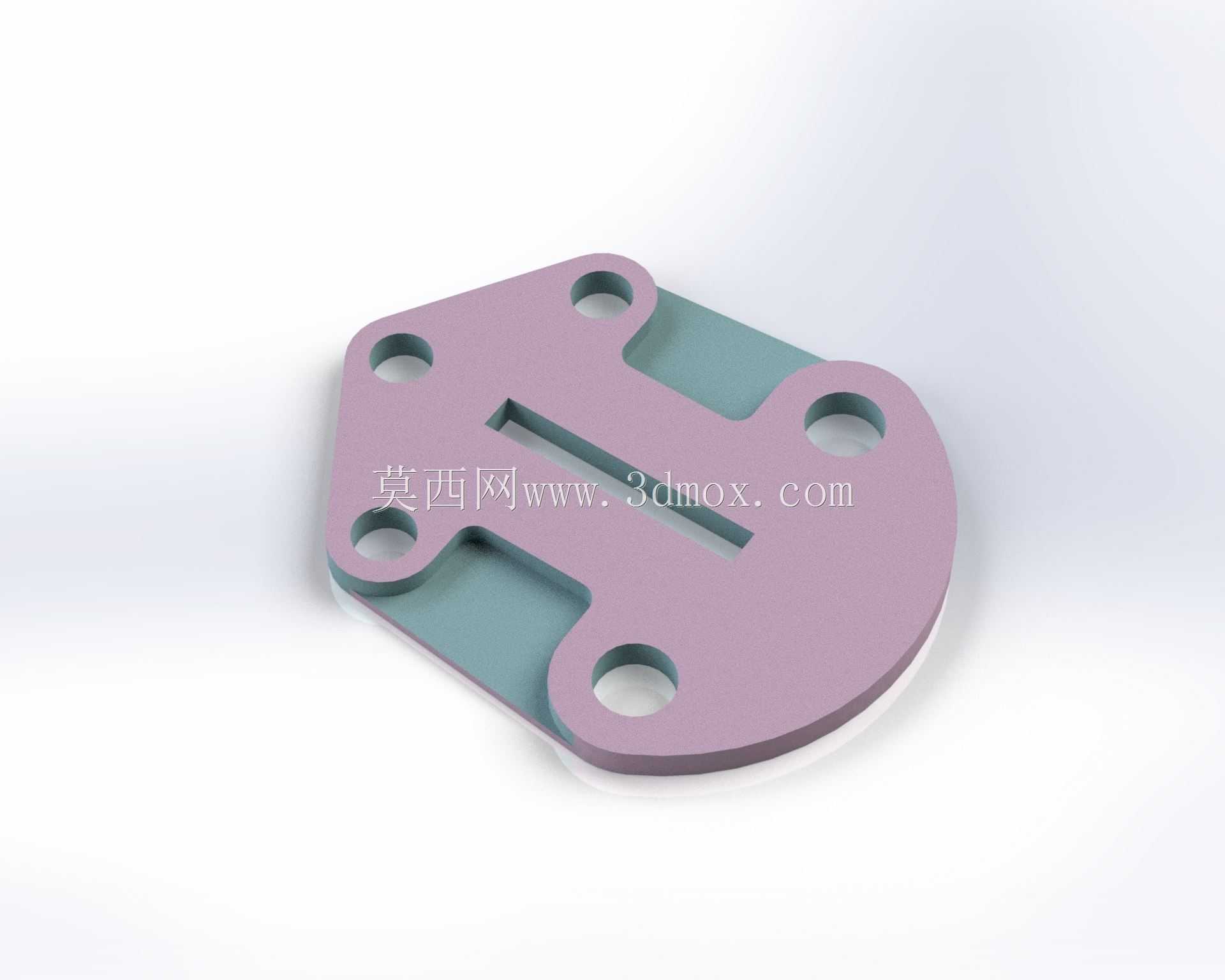

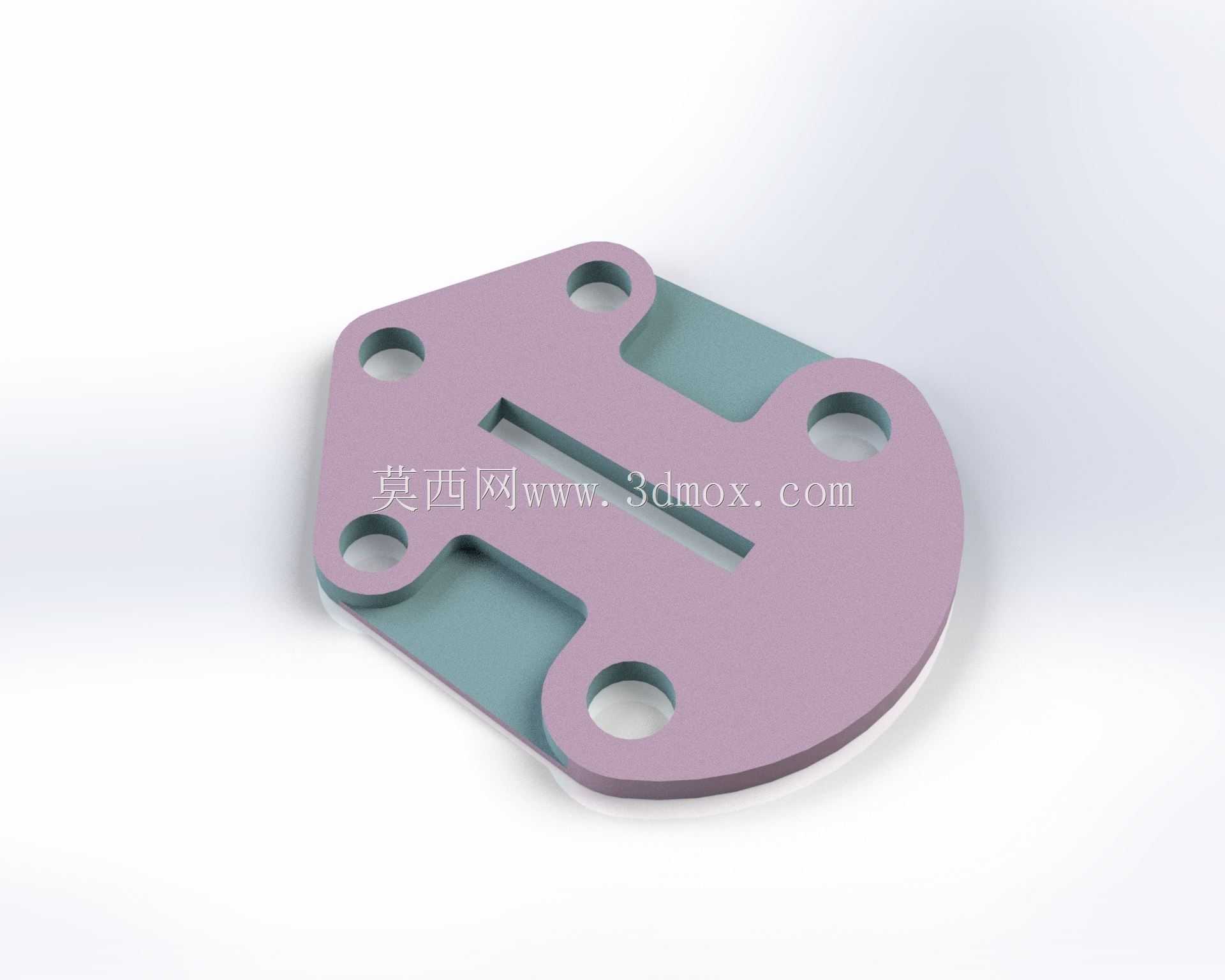

传感器安装异形固定连接板结构设计

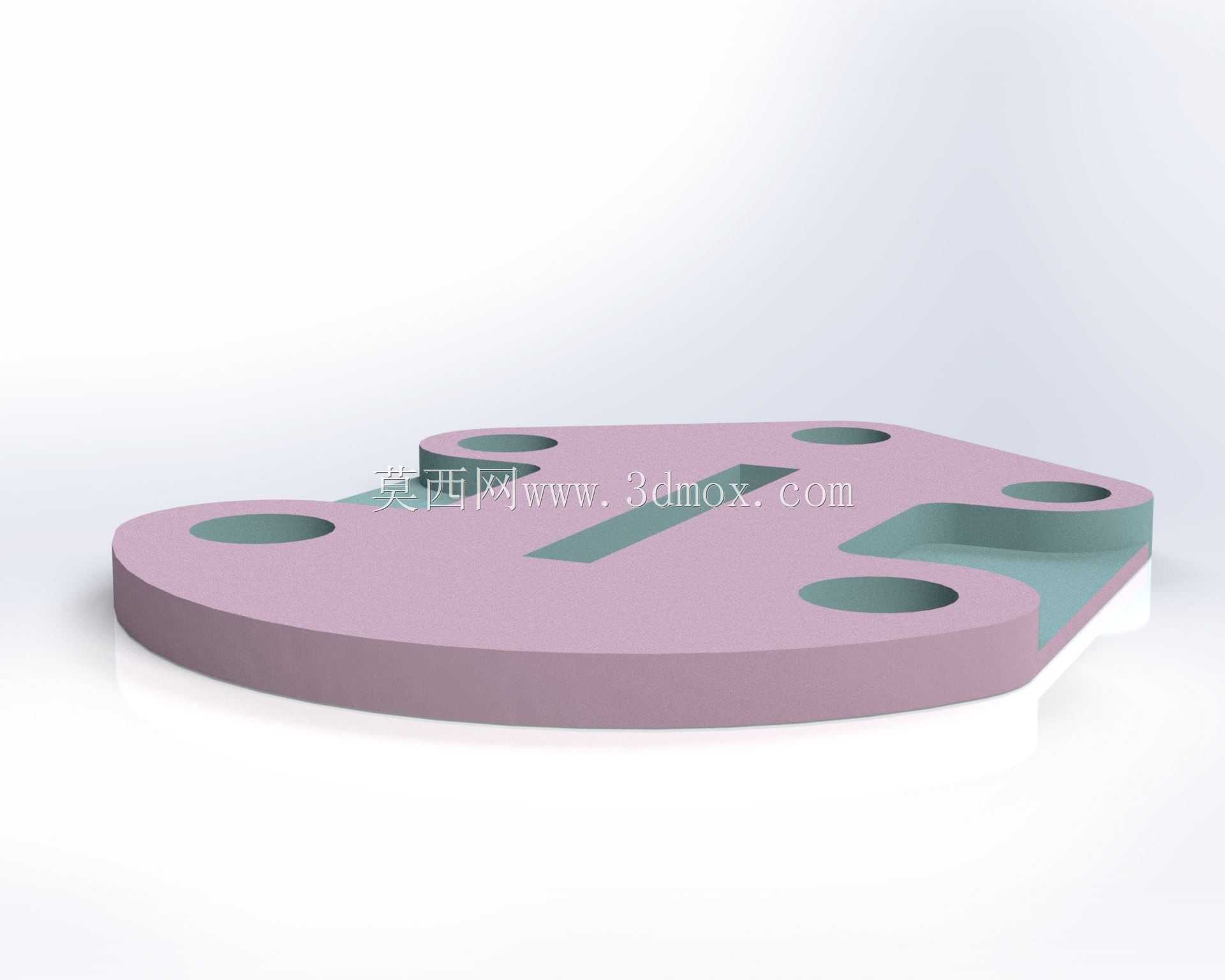

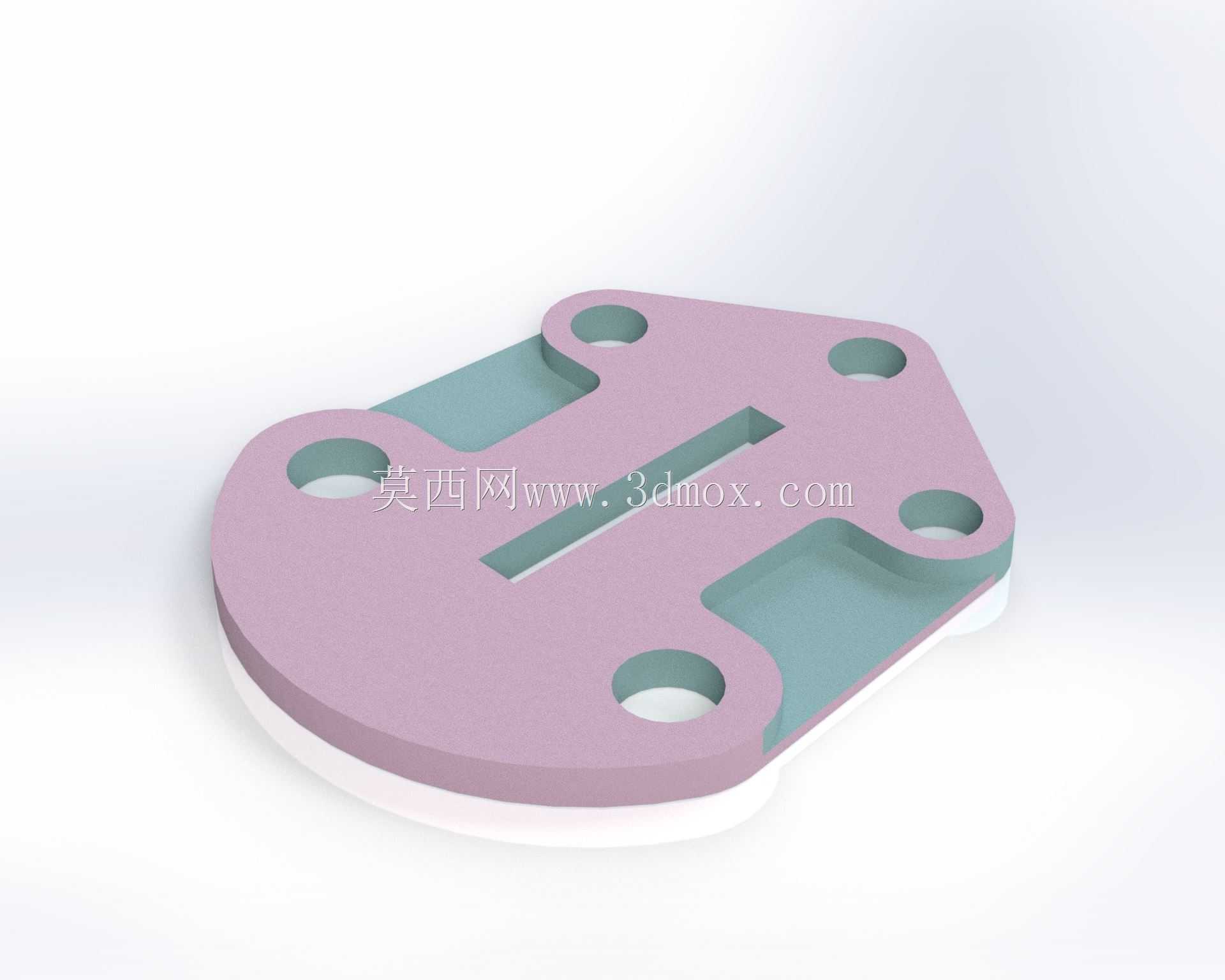

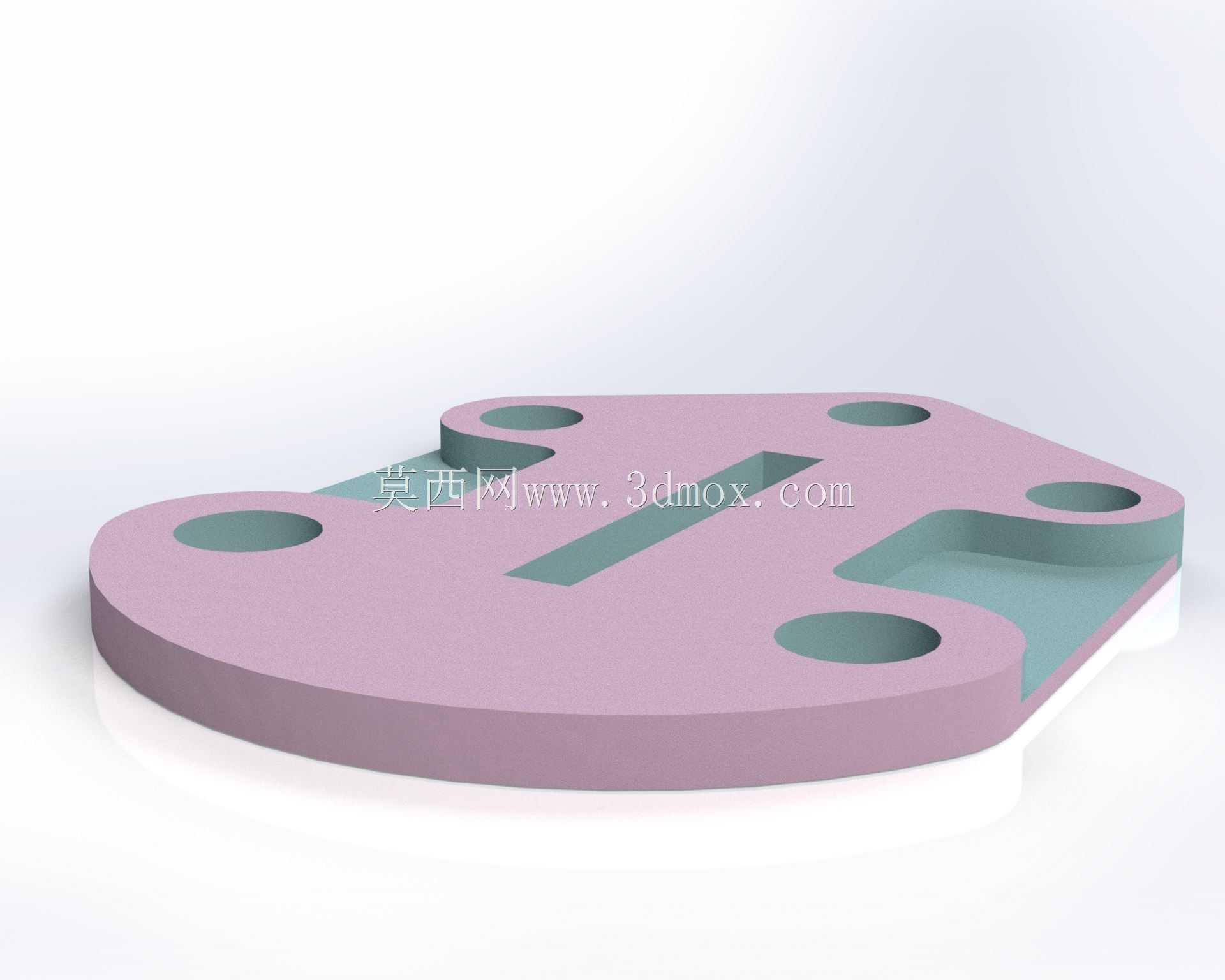

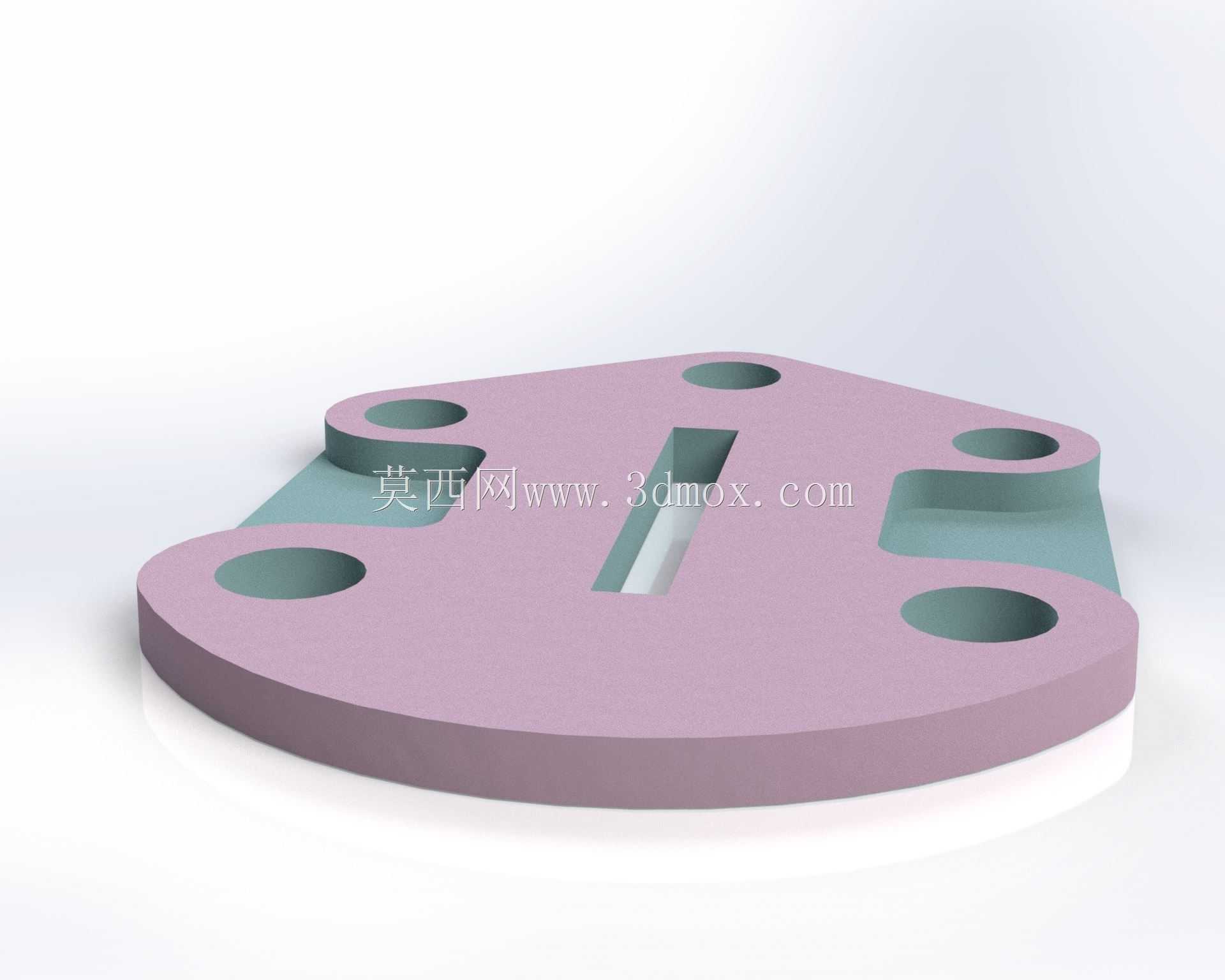

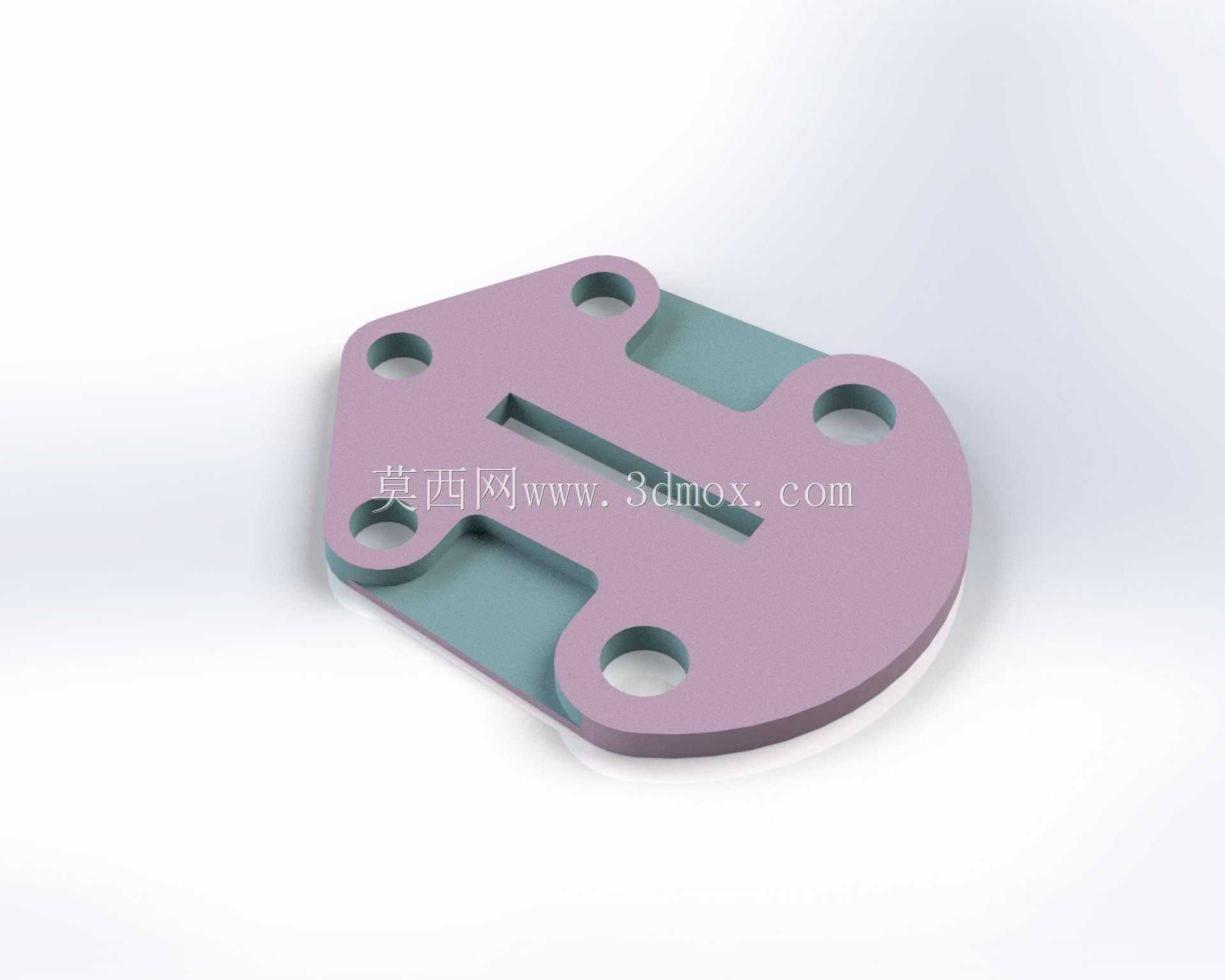

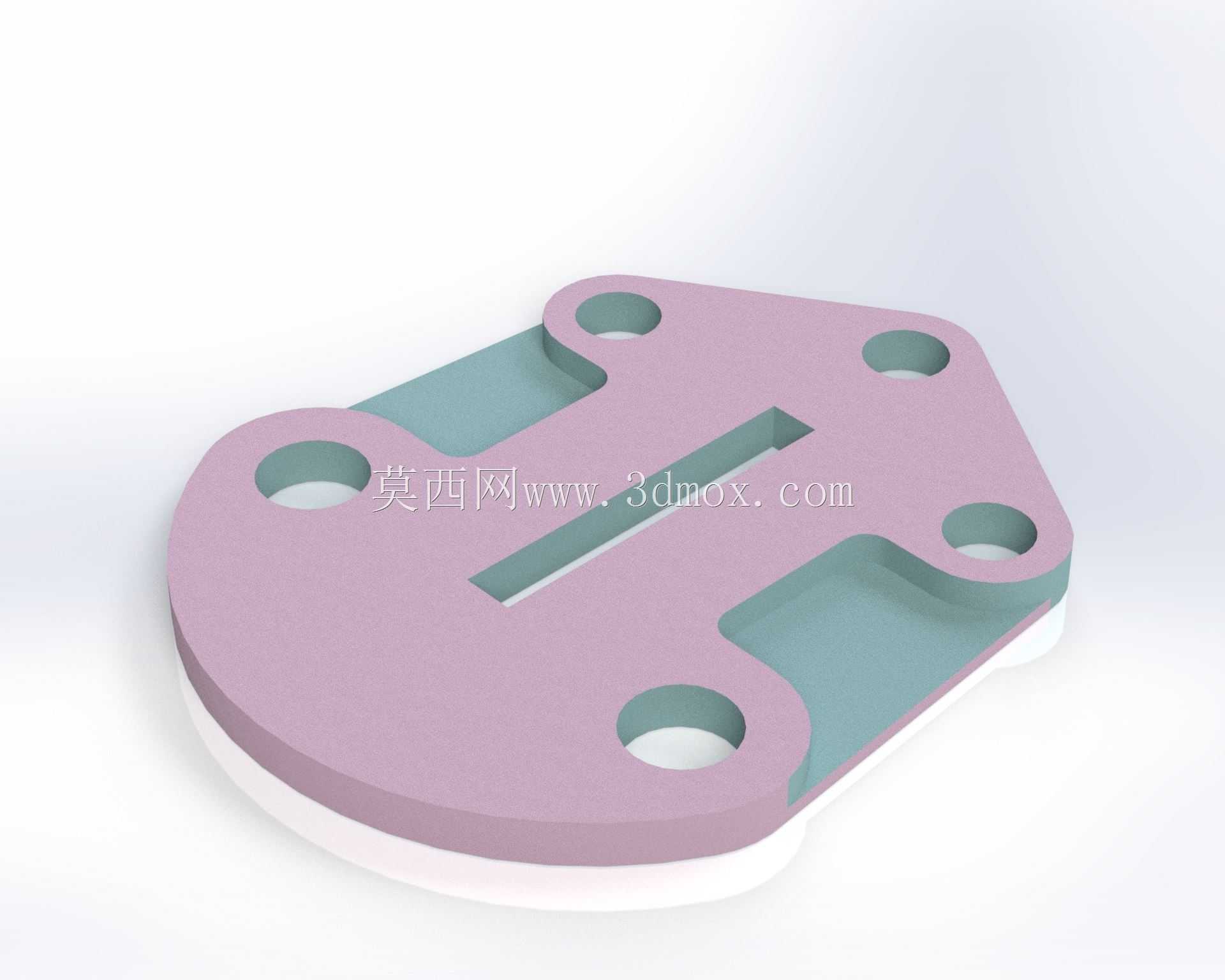

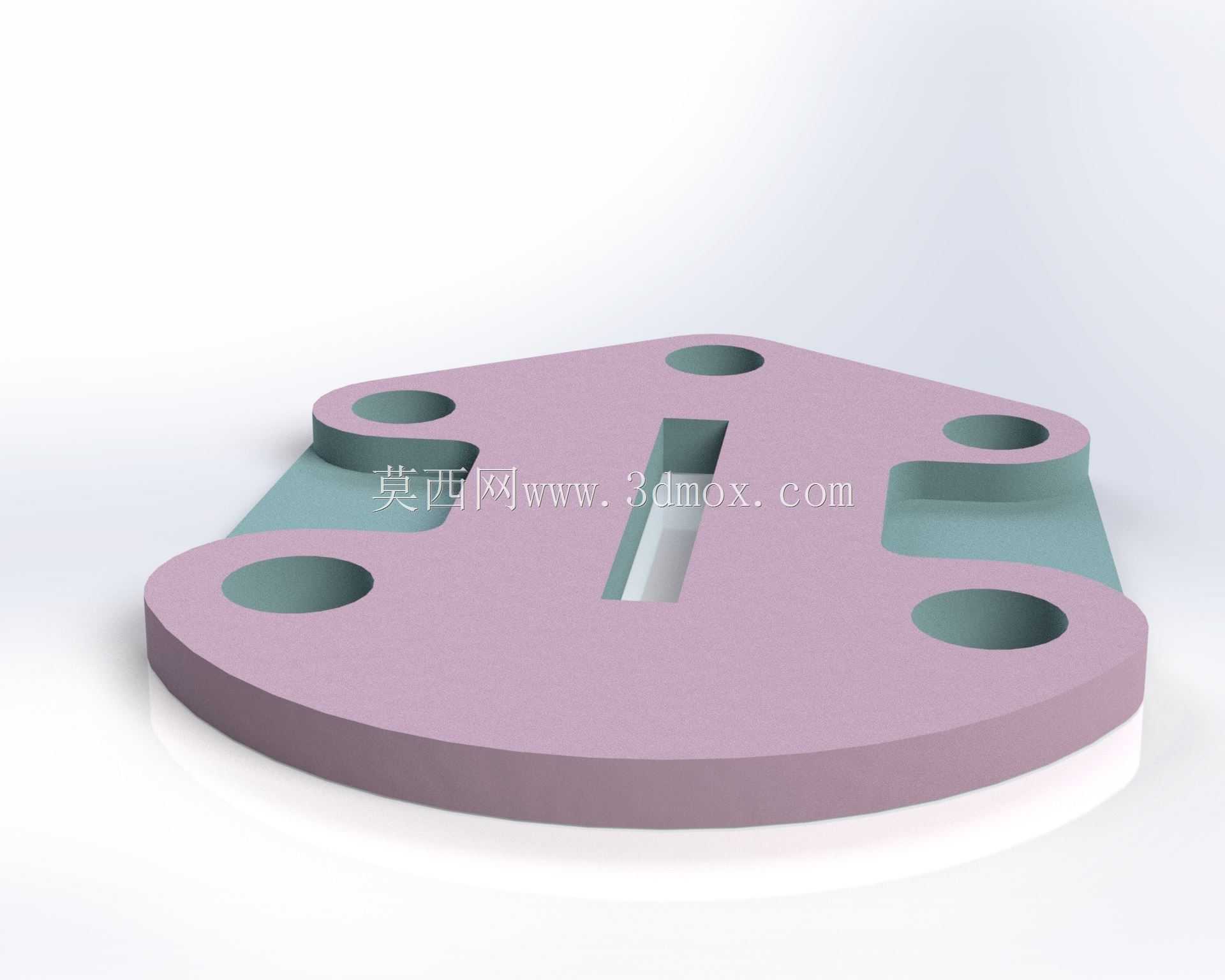

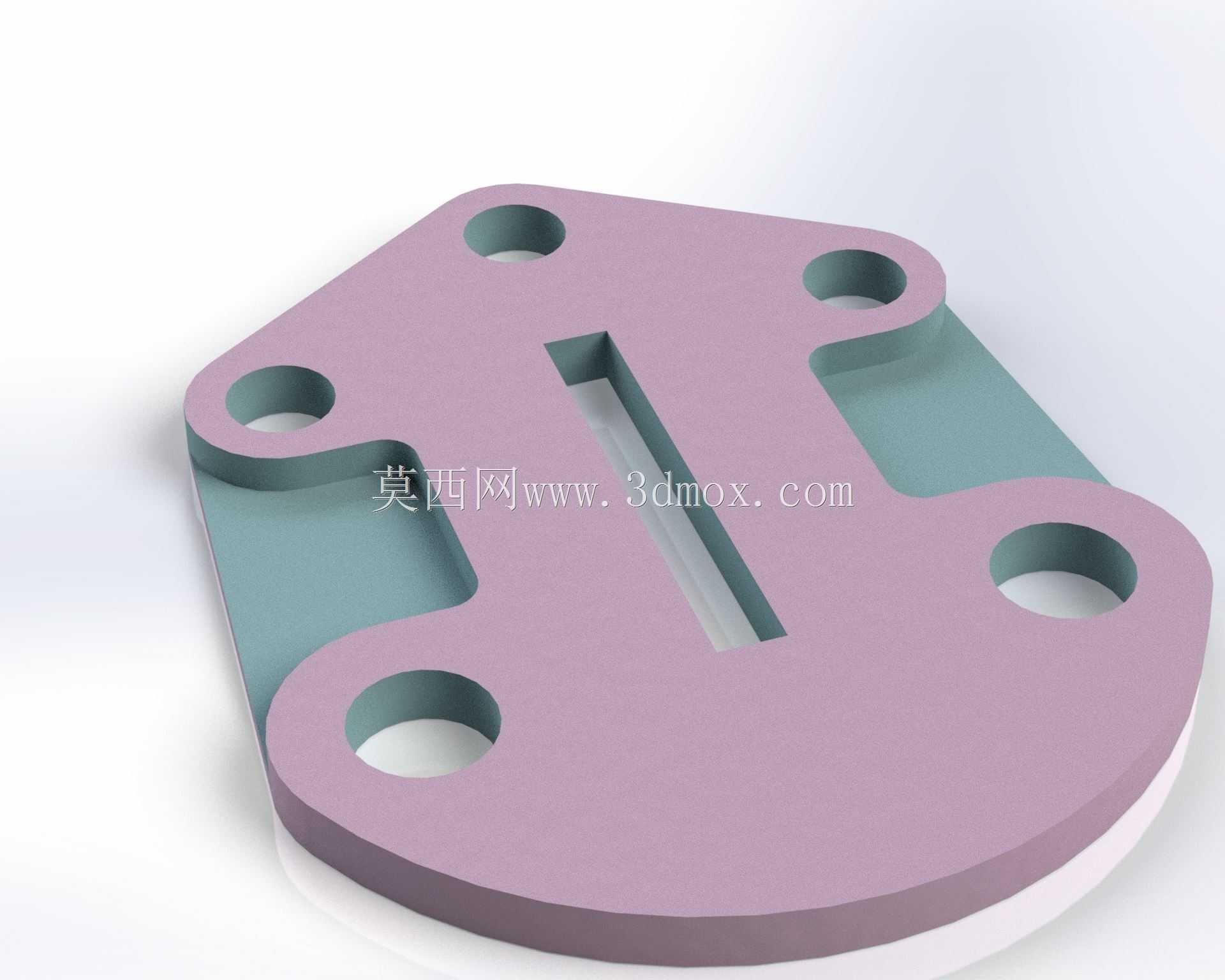

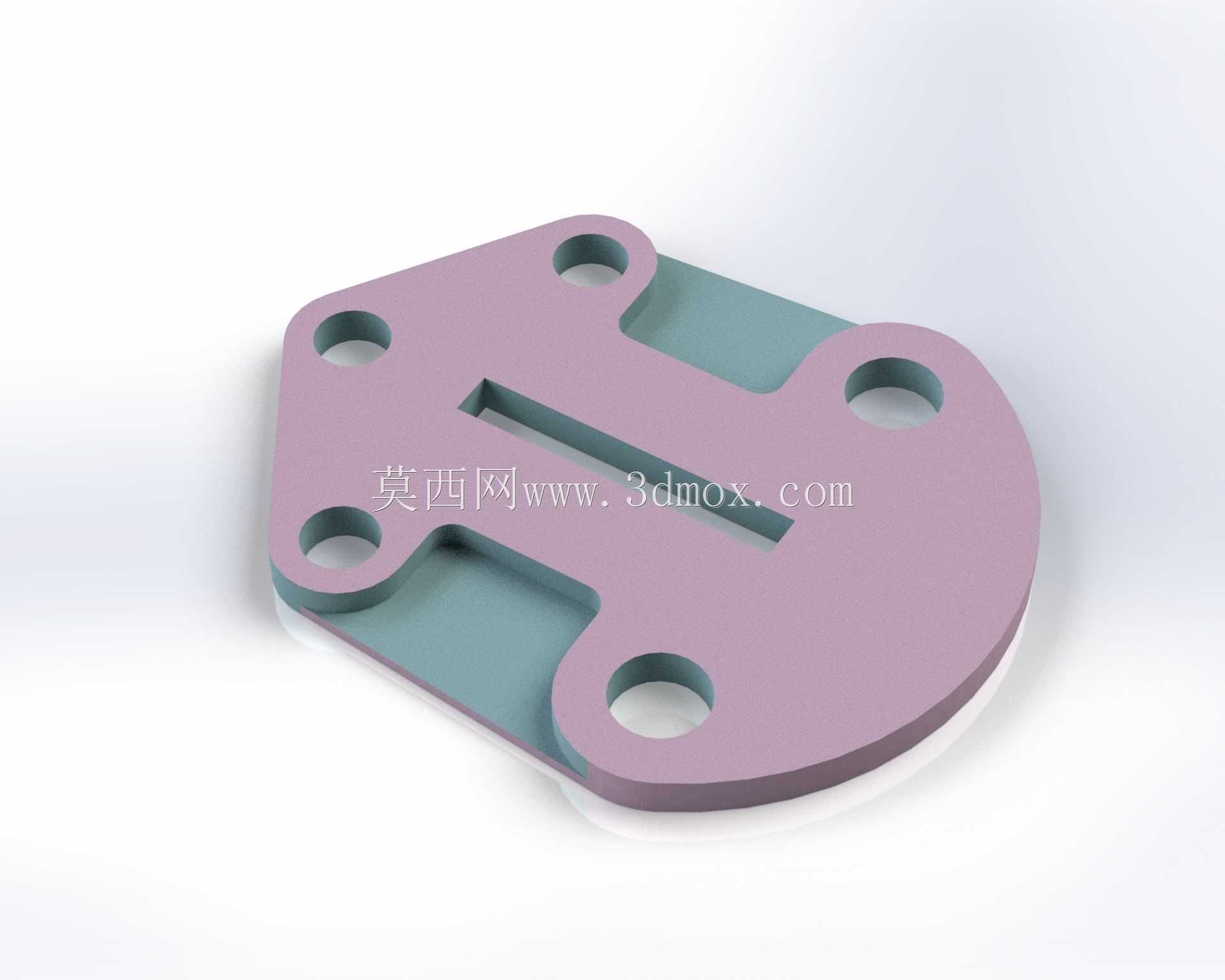

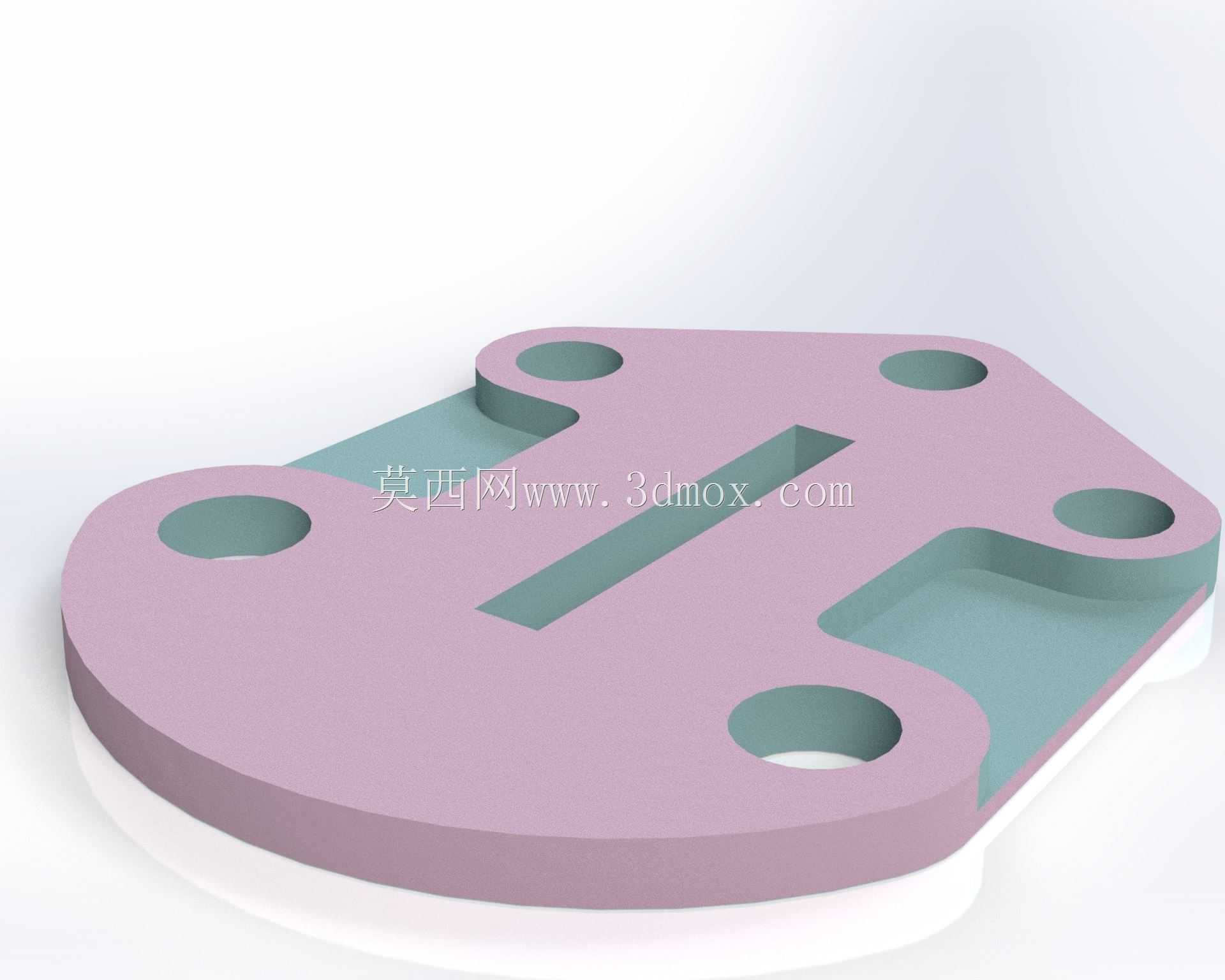

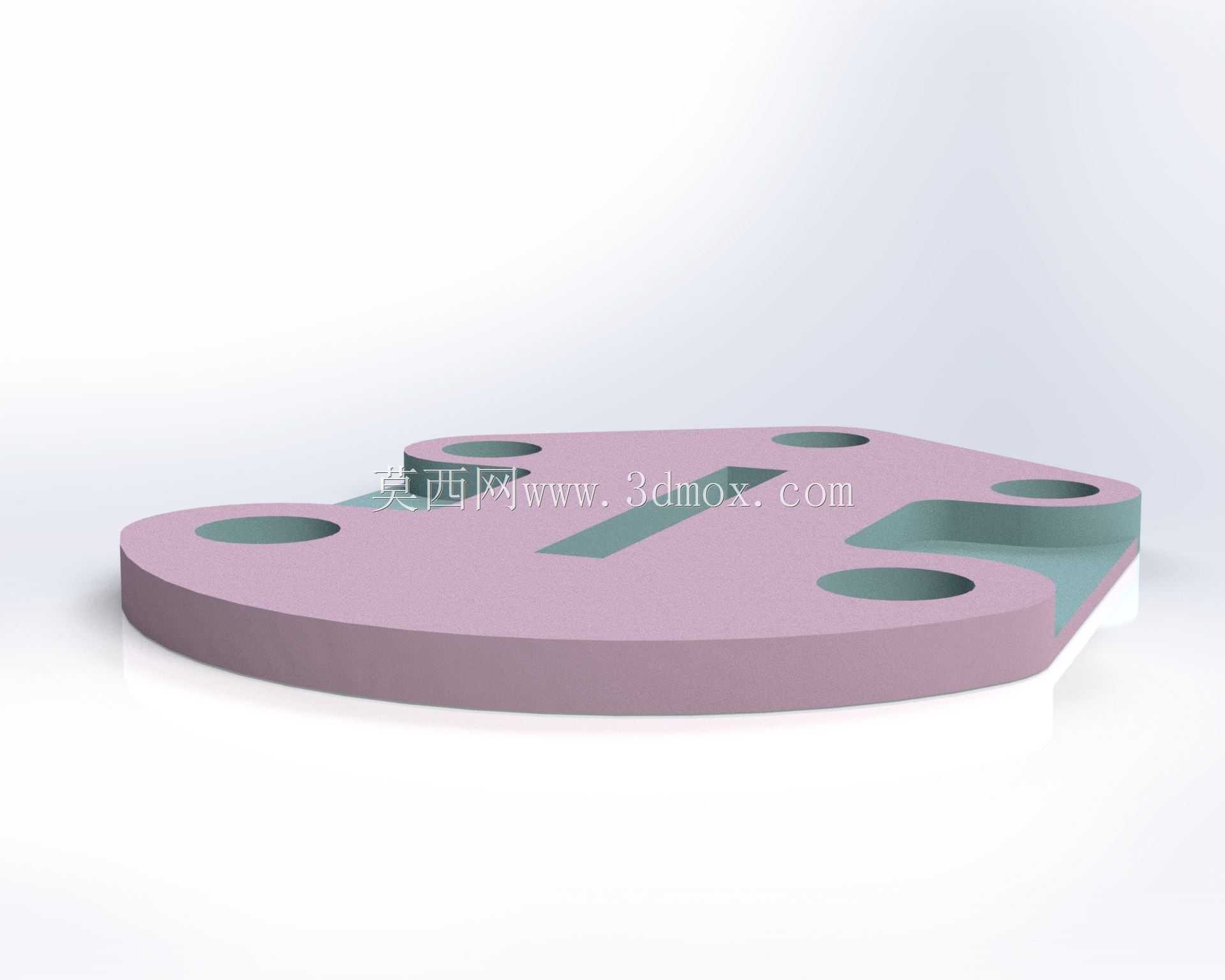

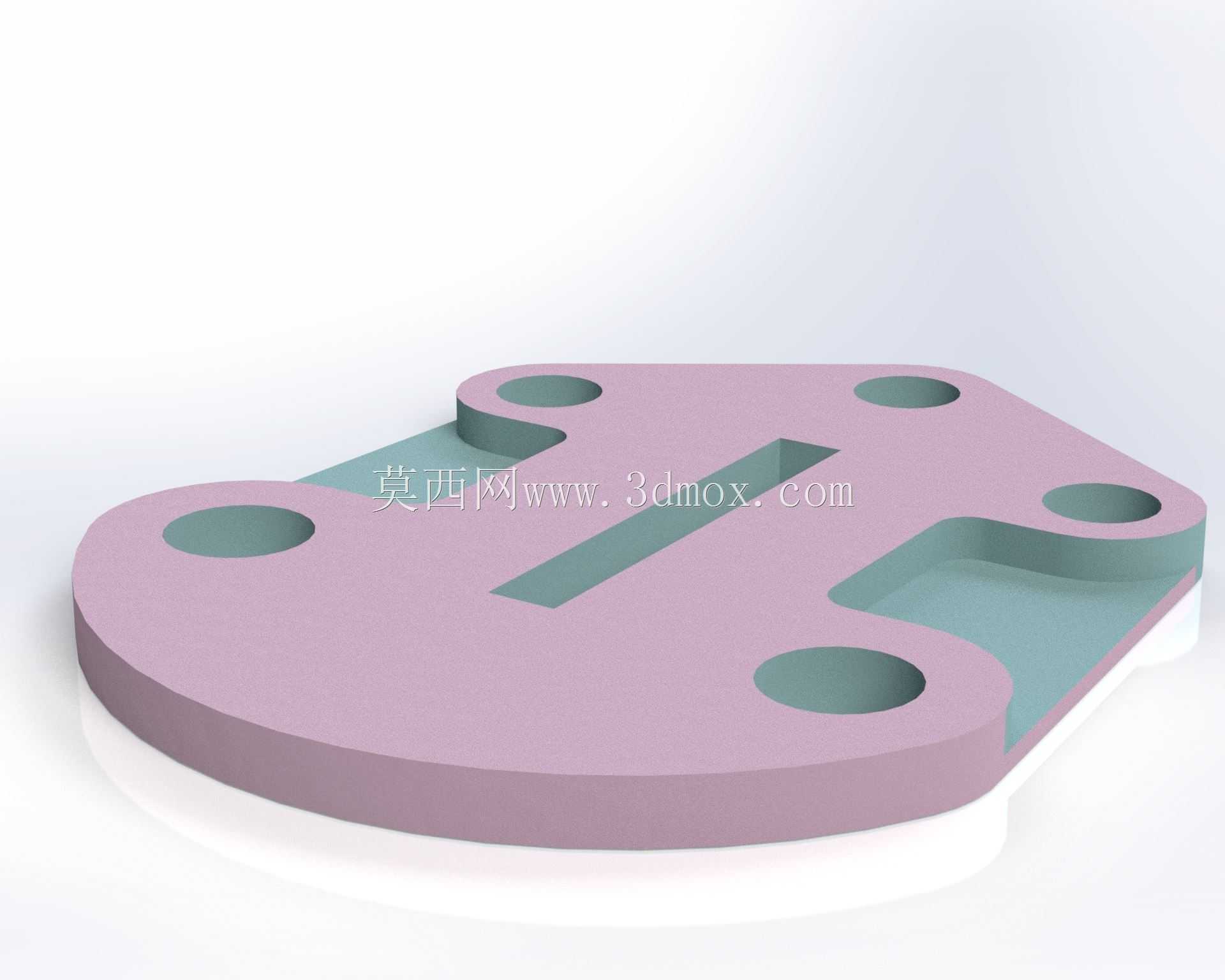

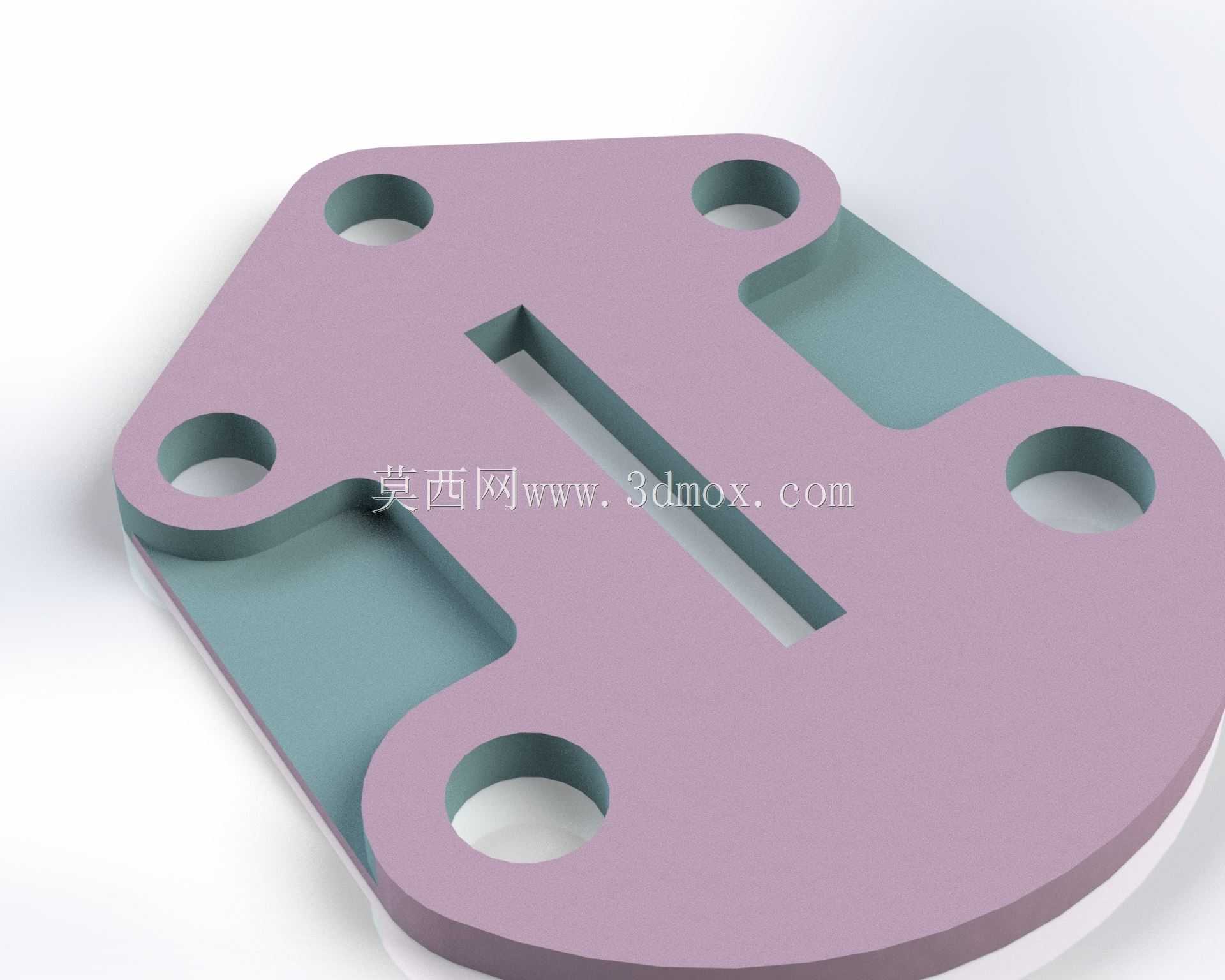

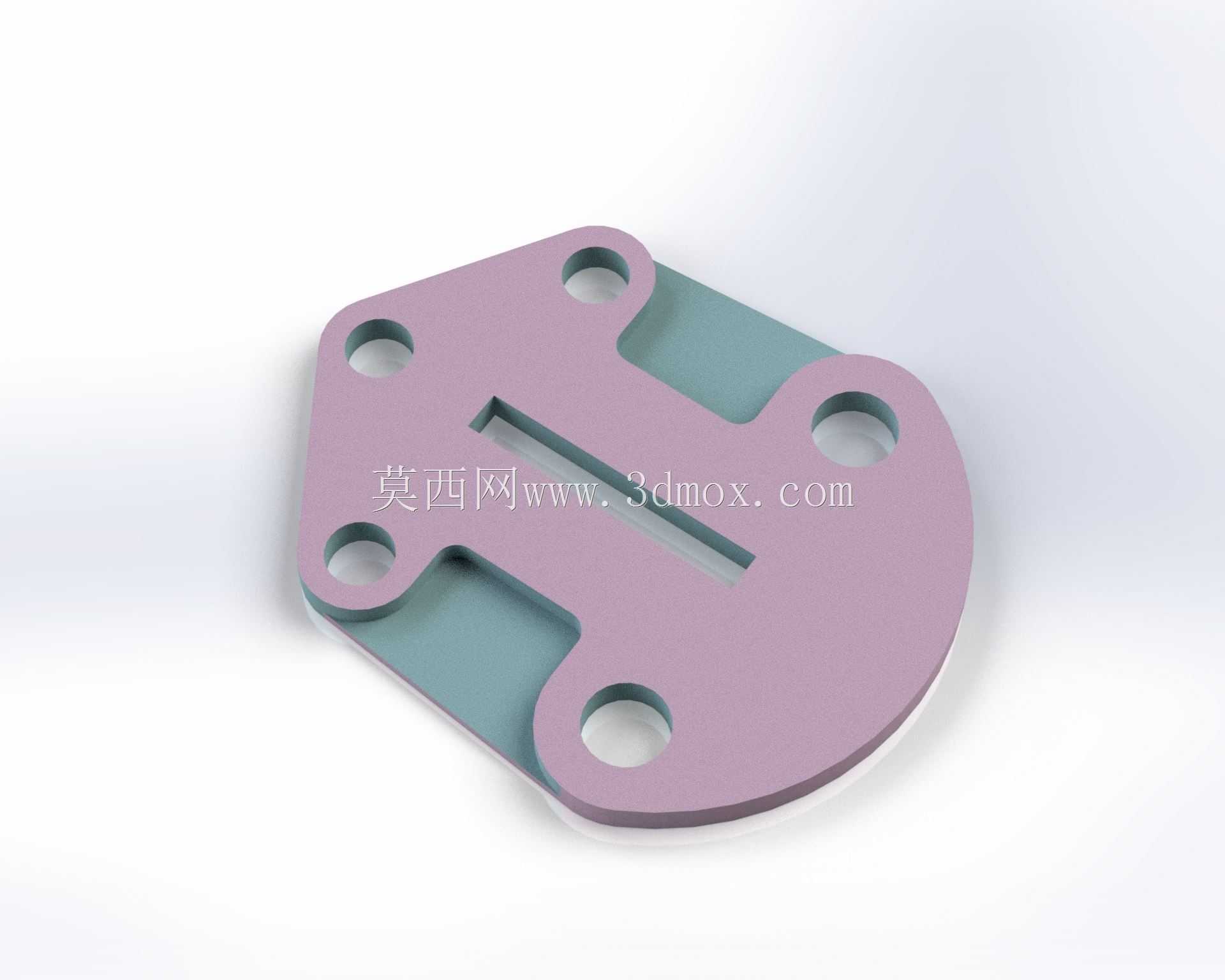

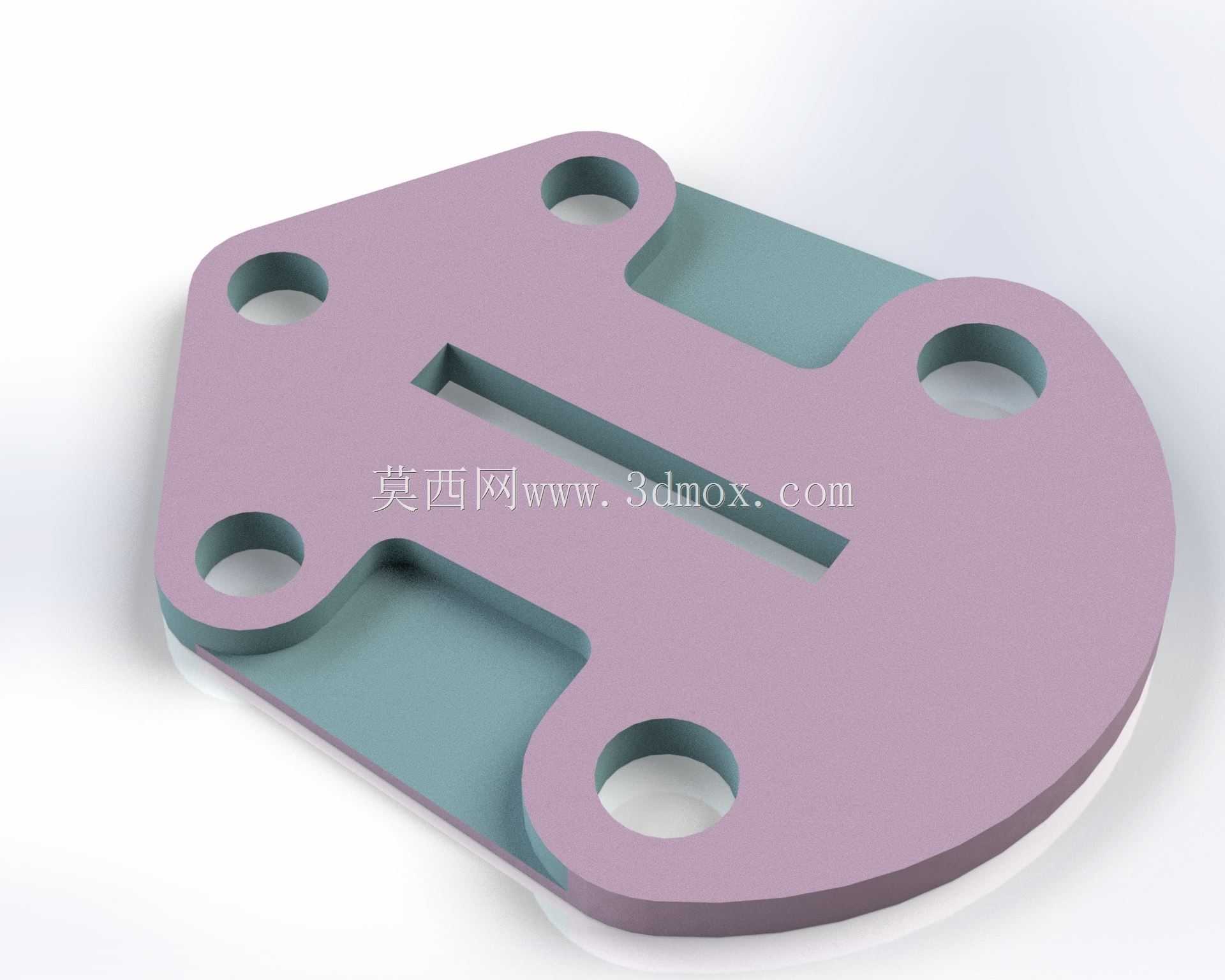

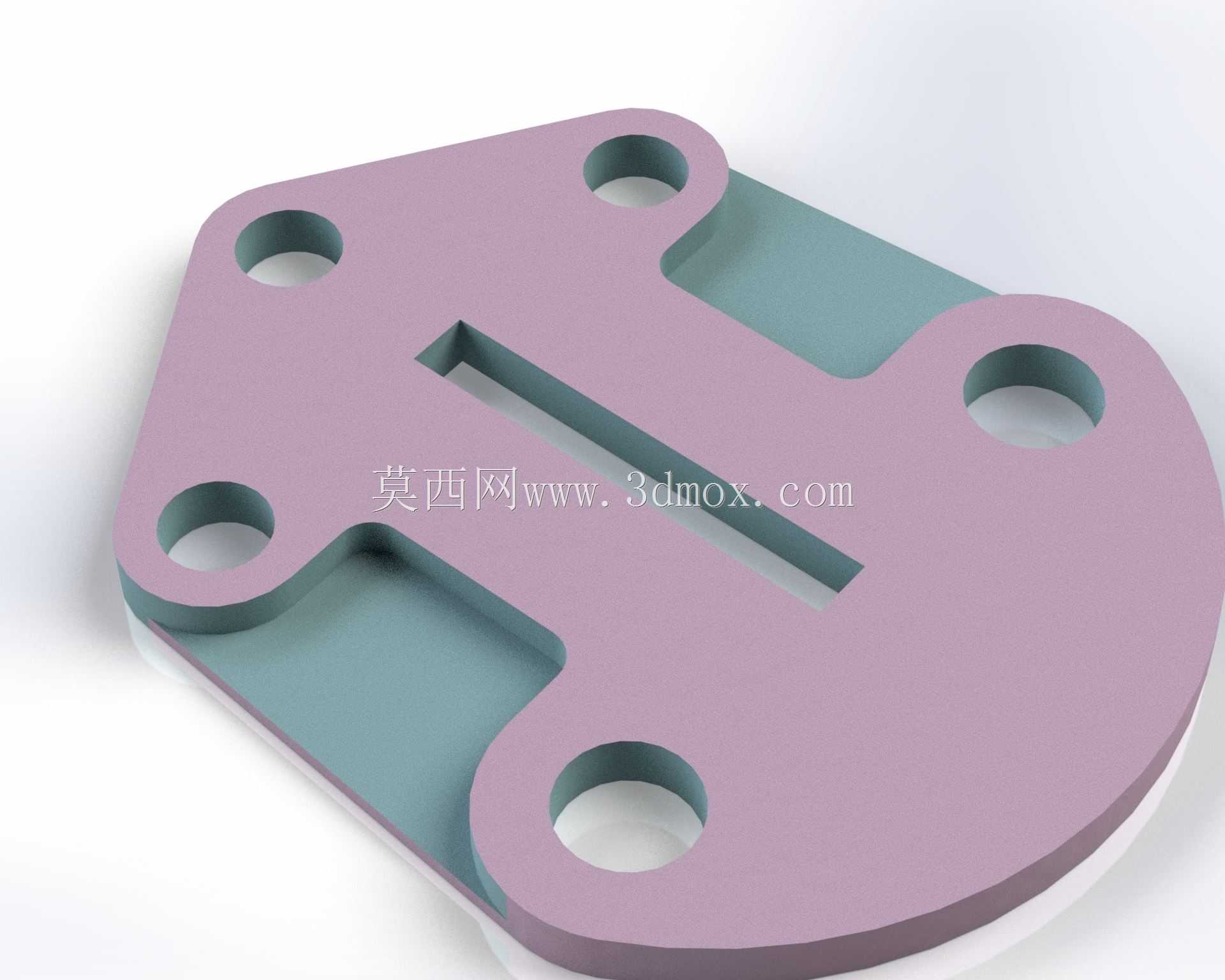

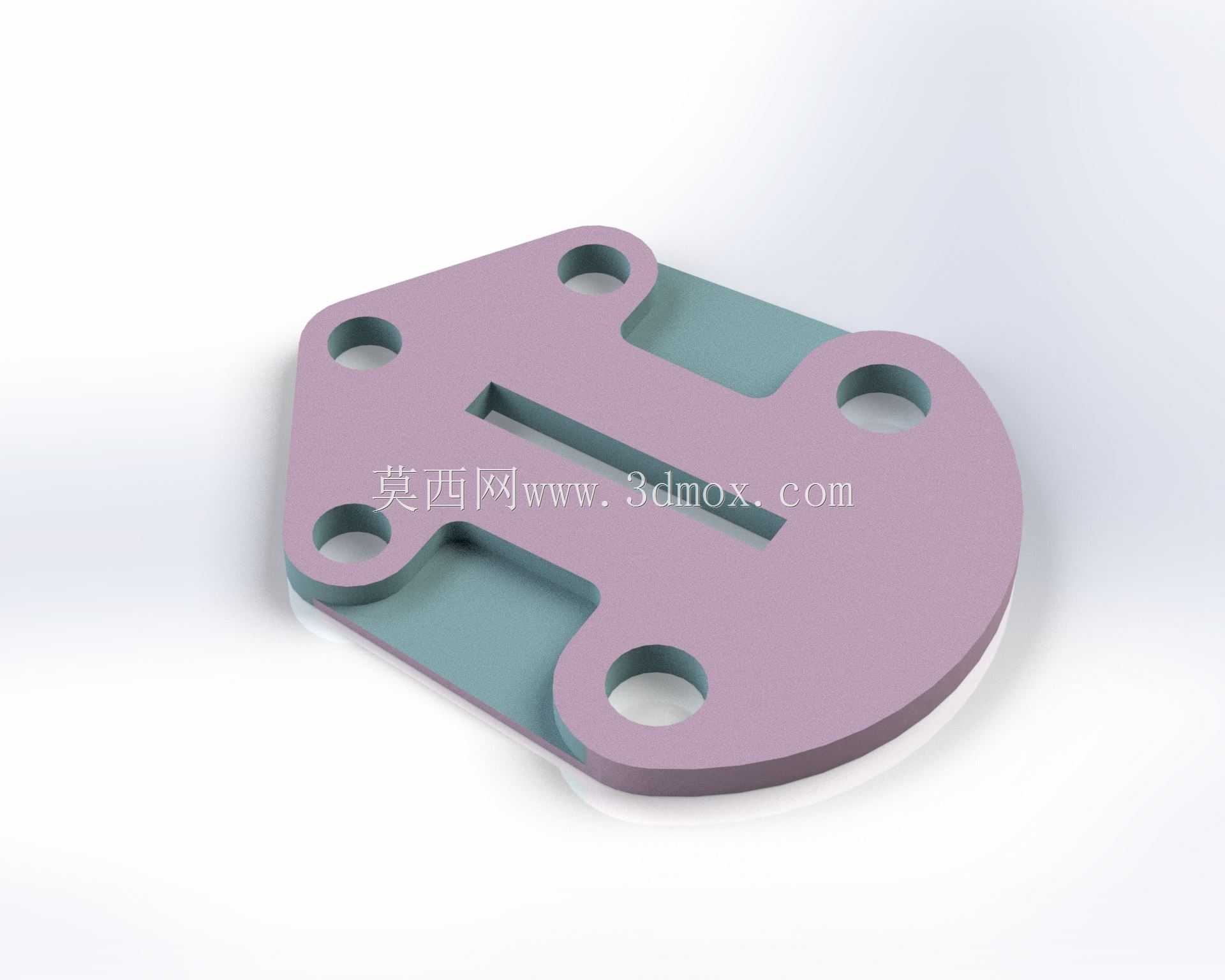

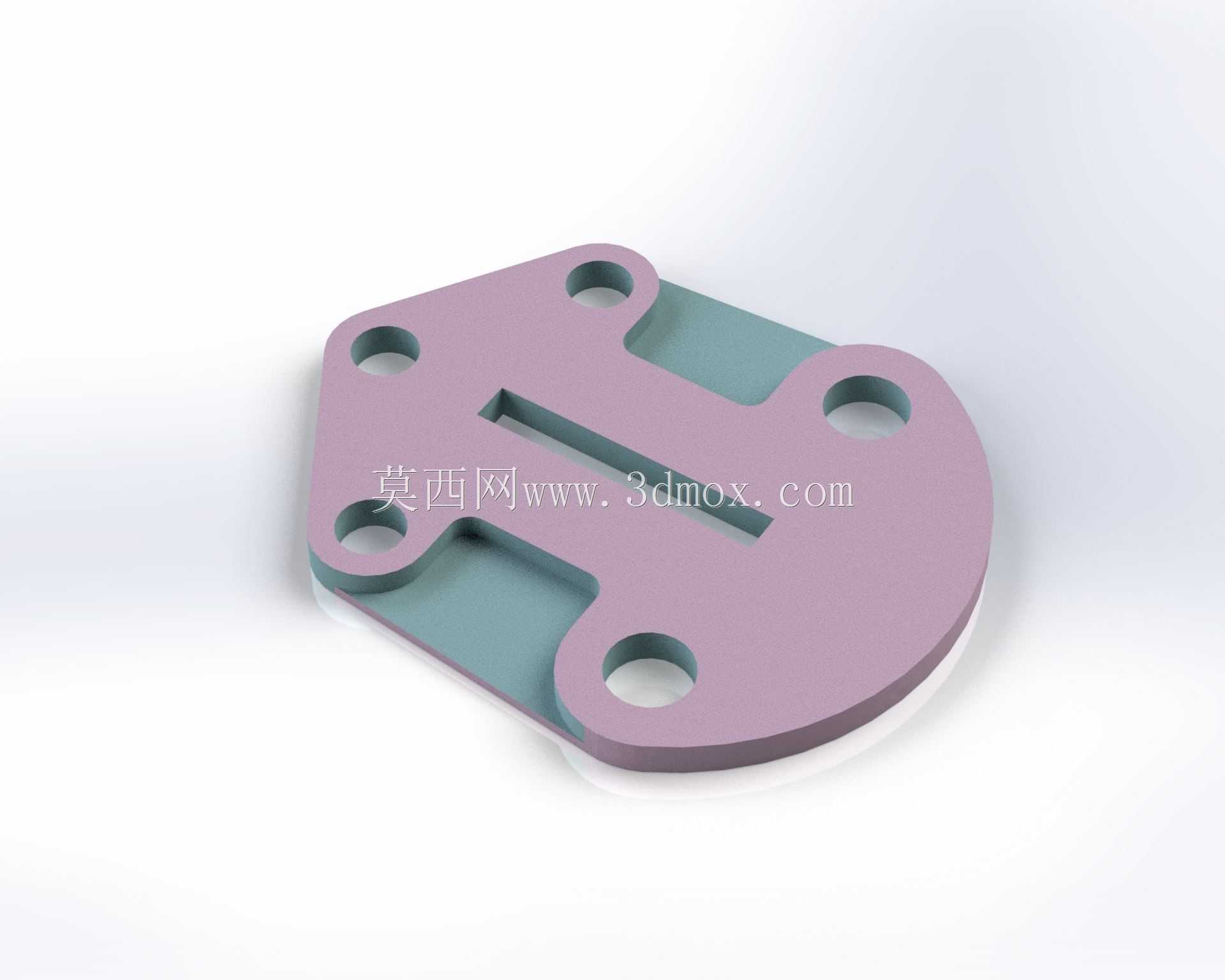

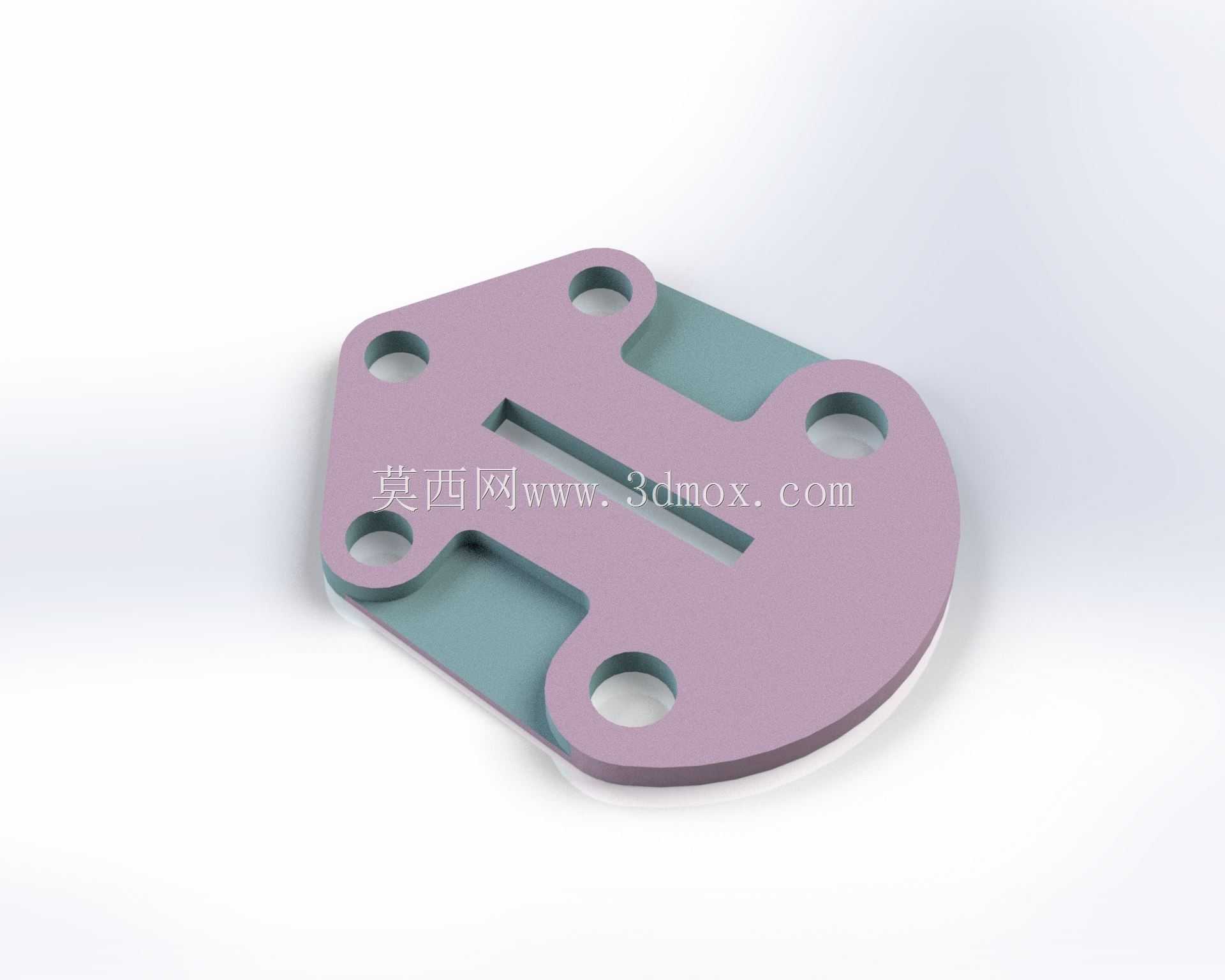

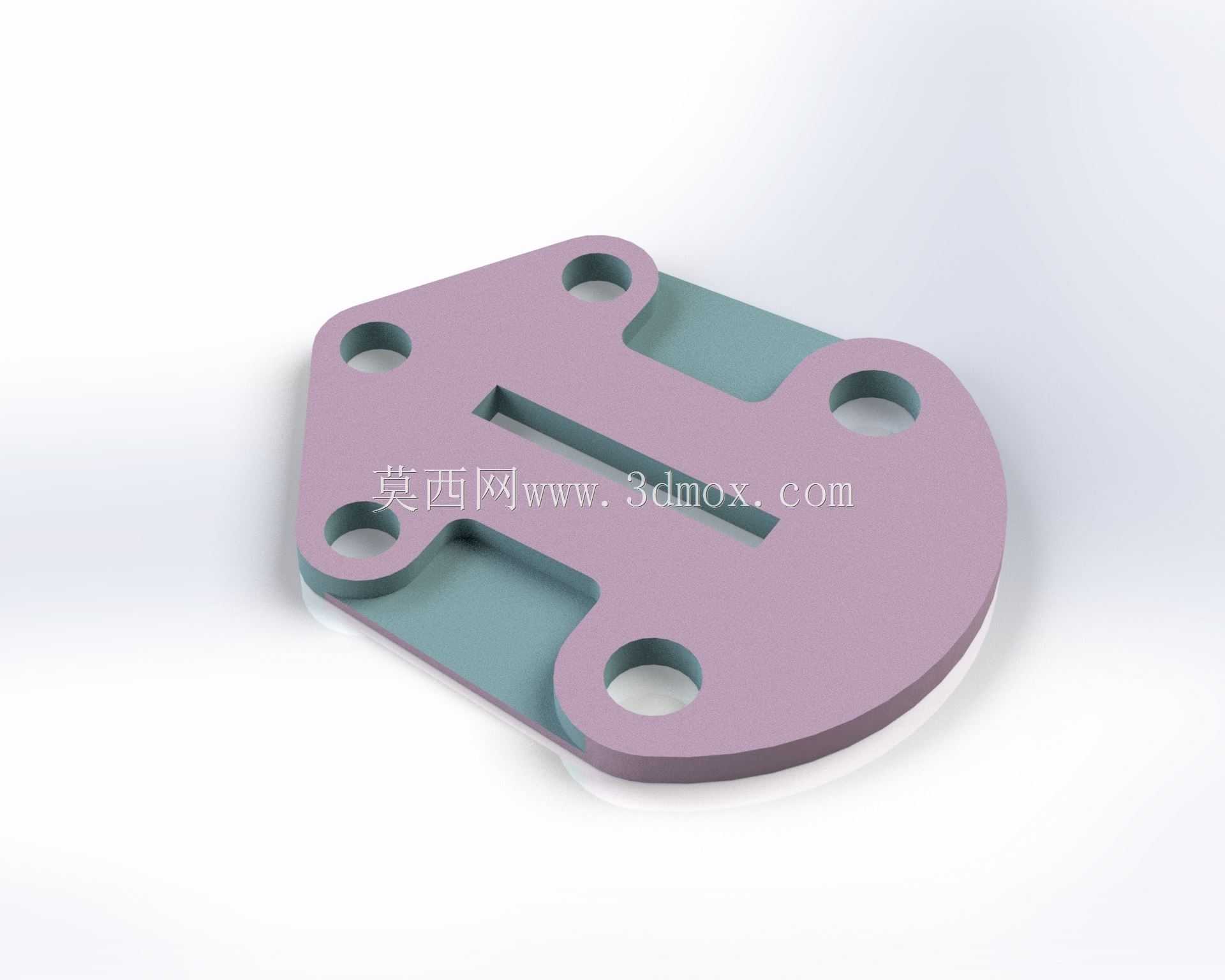

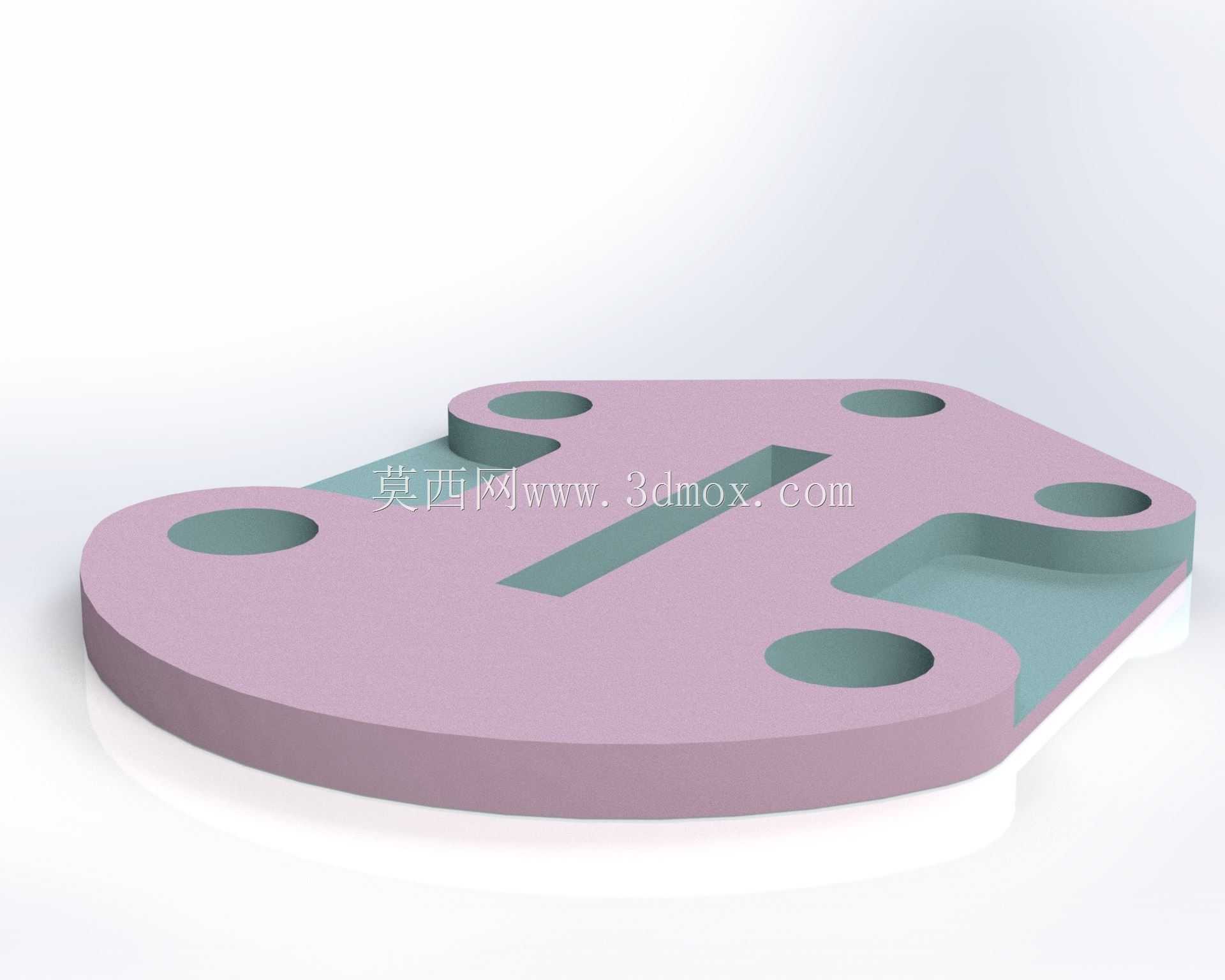

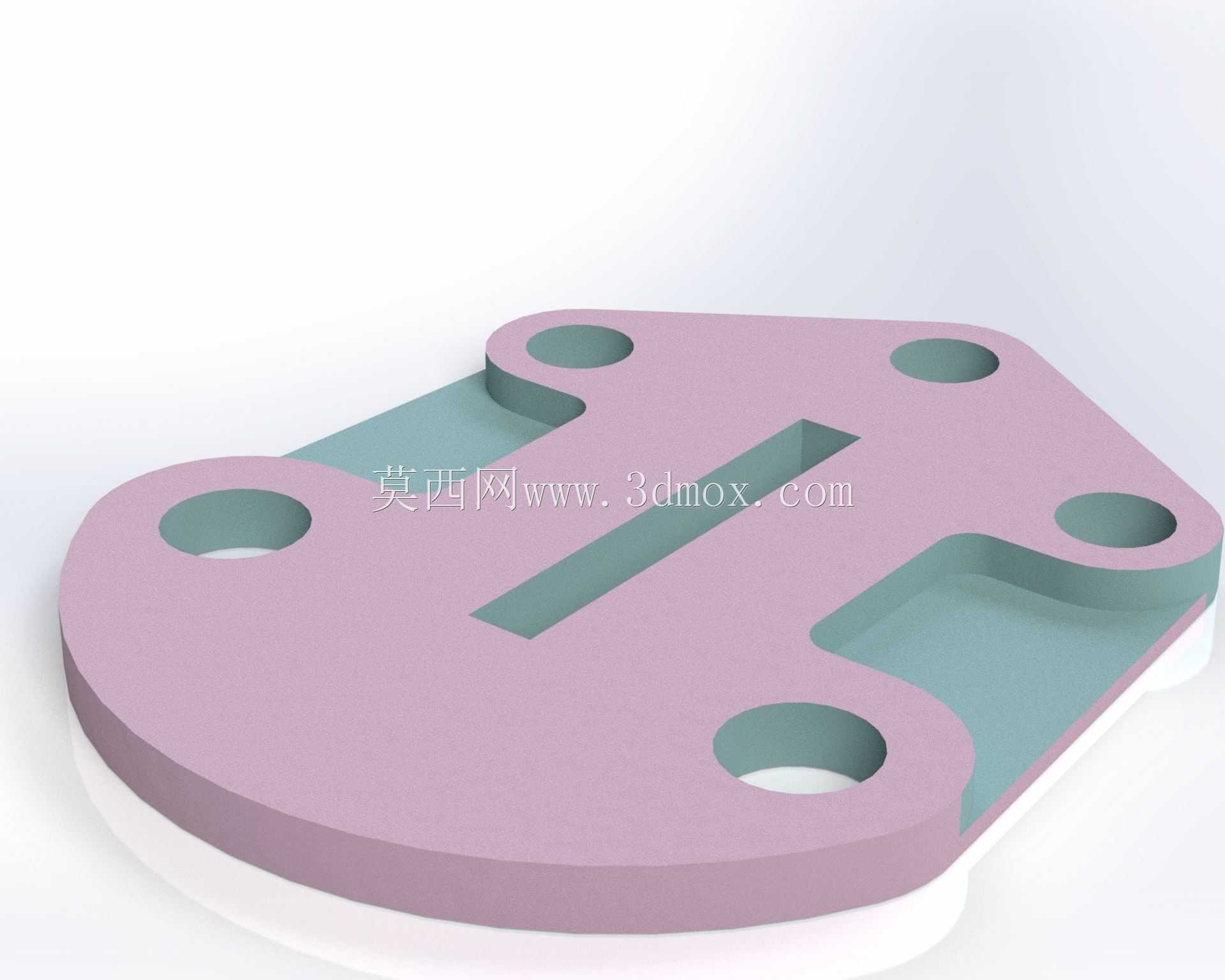

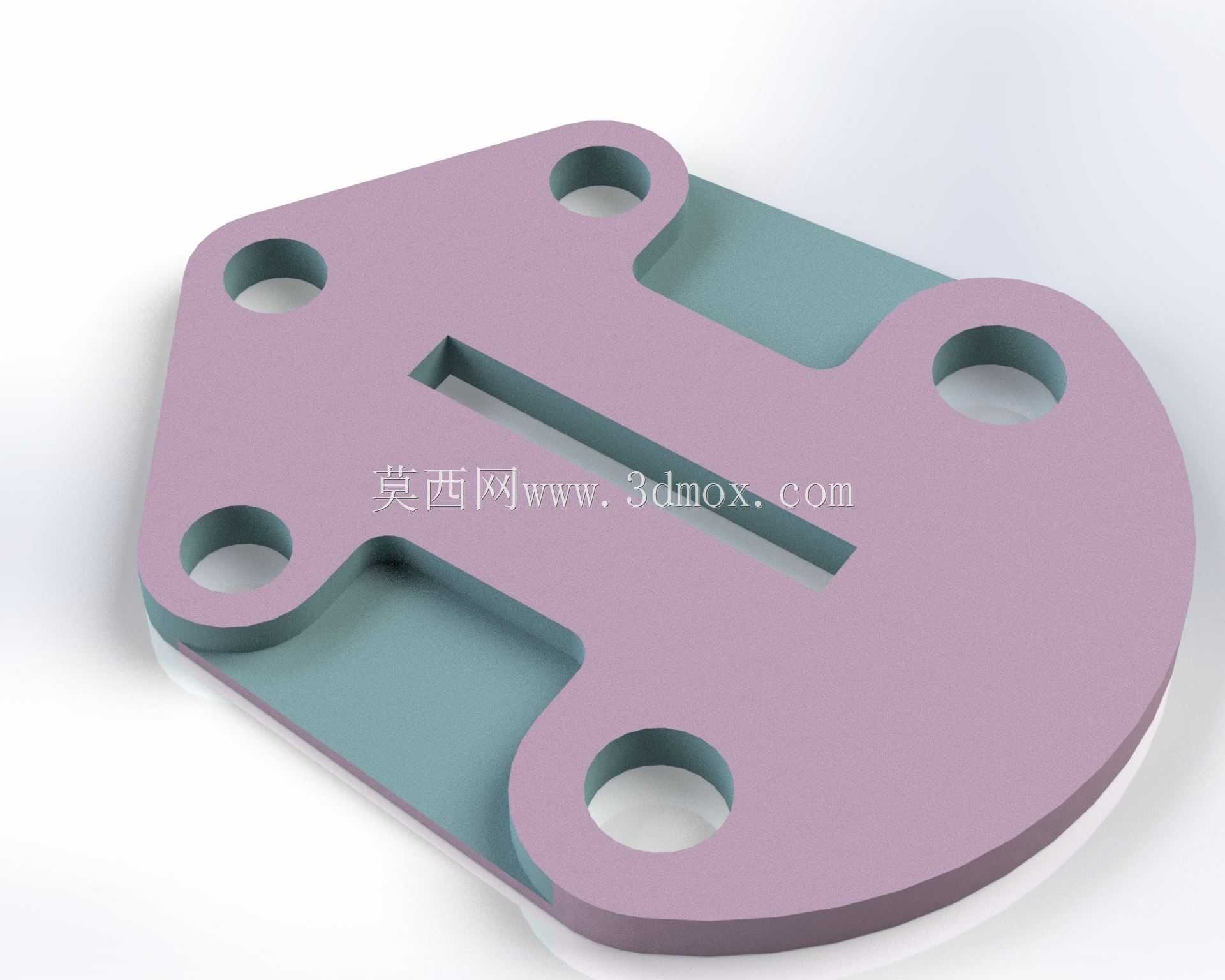

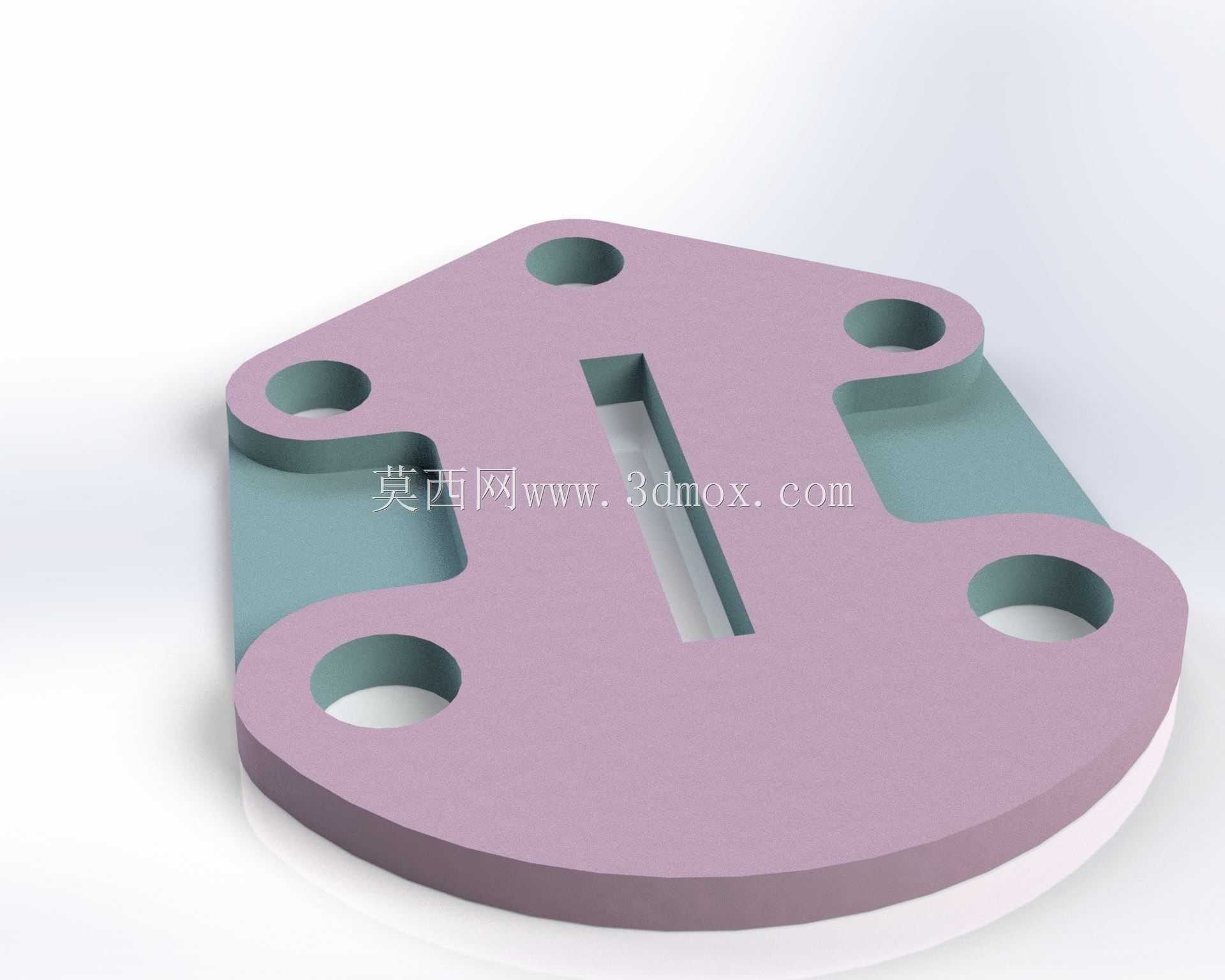

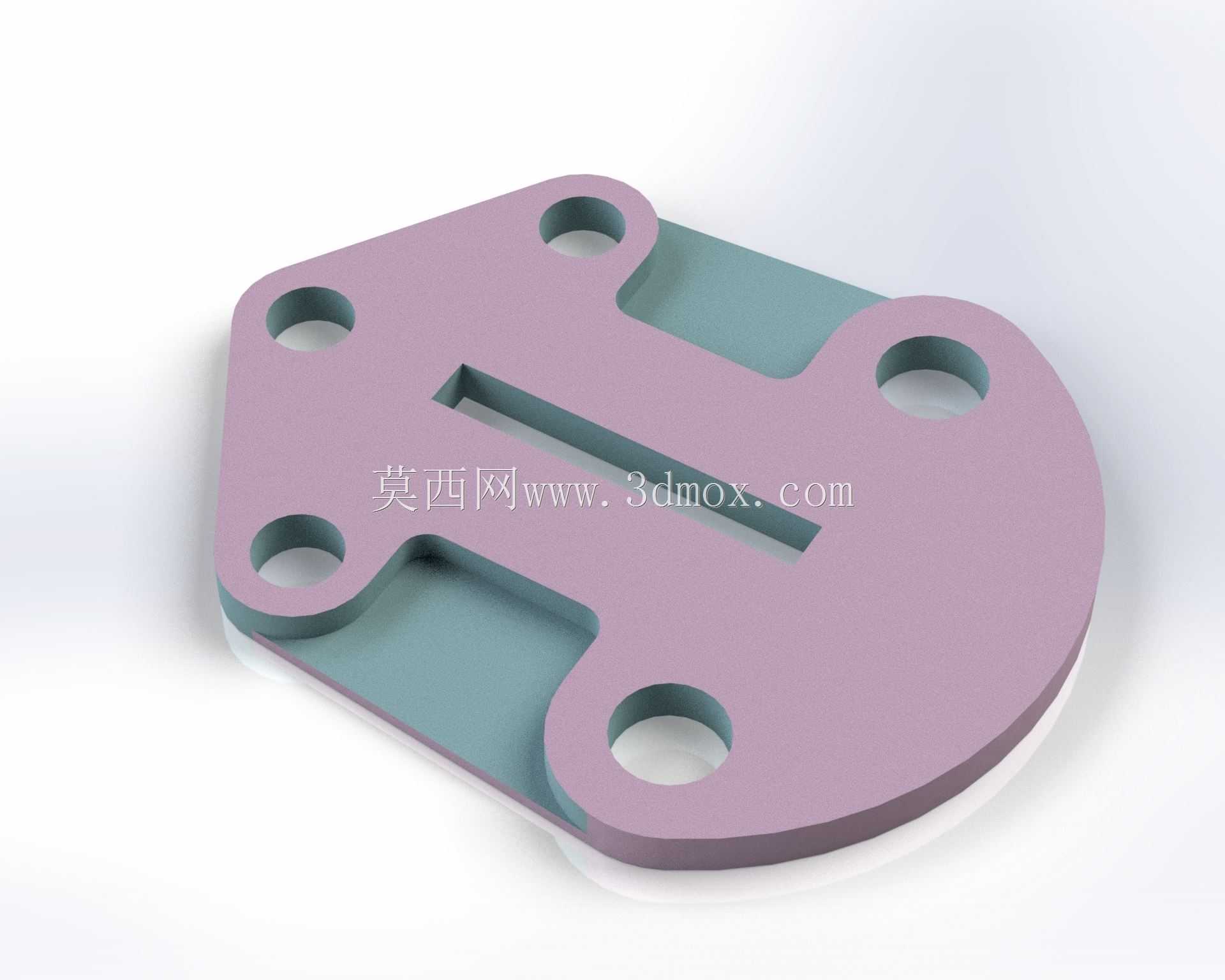

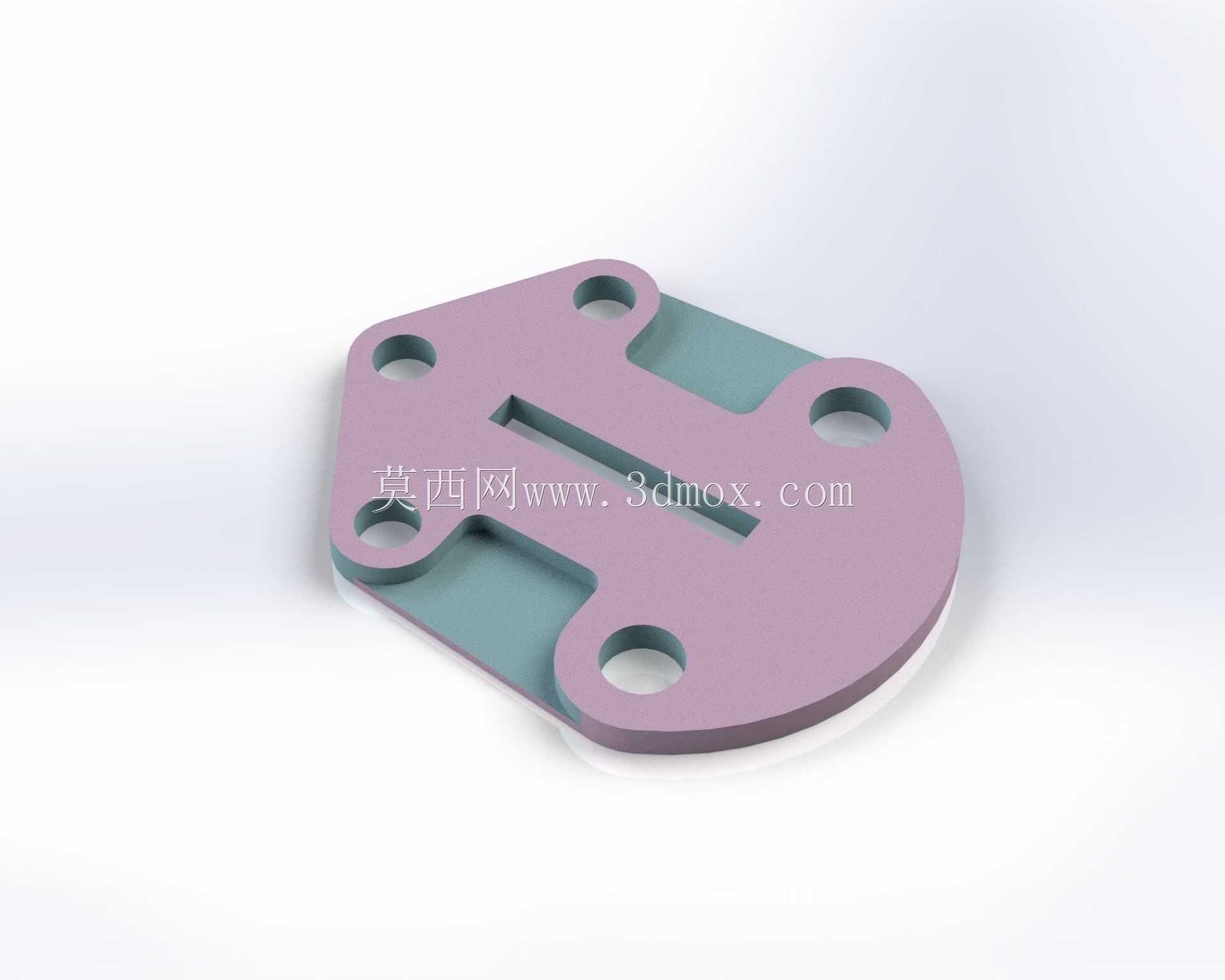

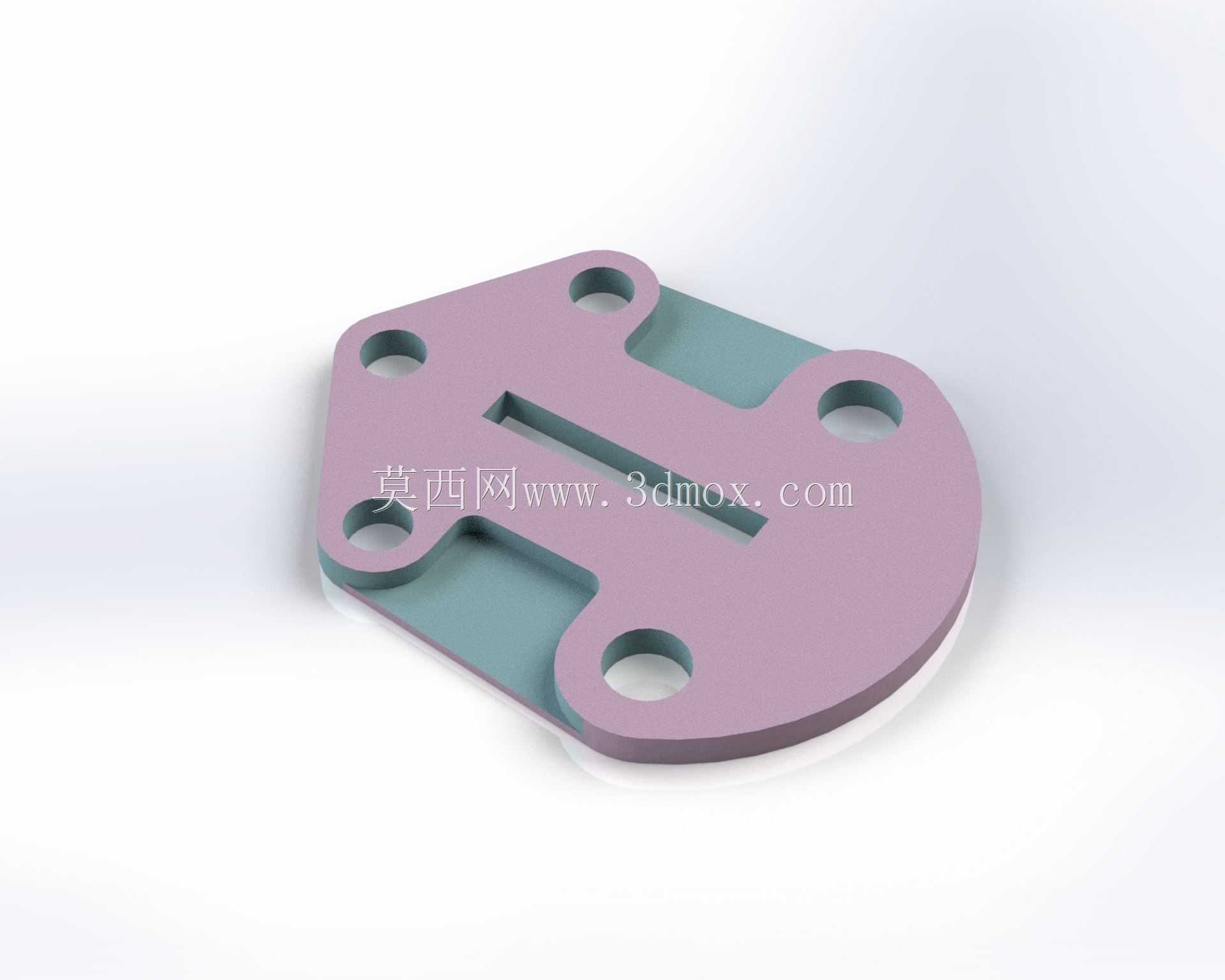

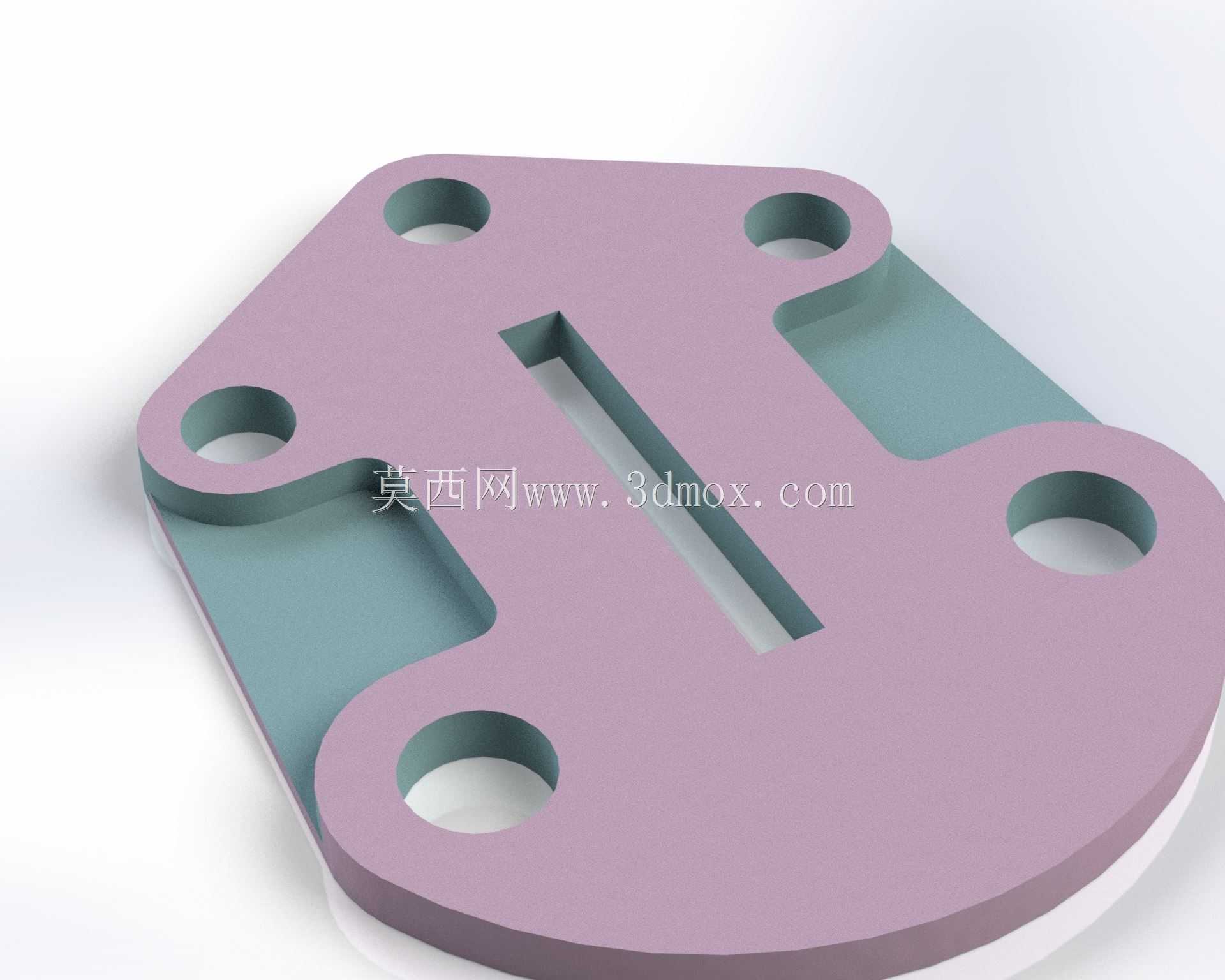

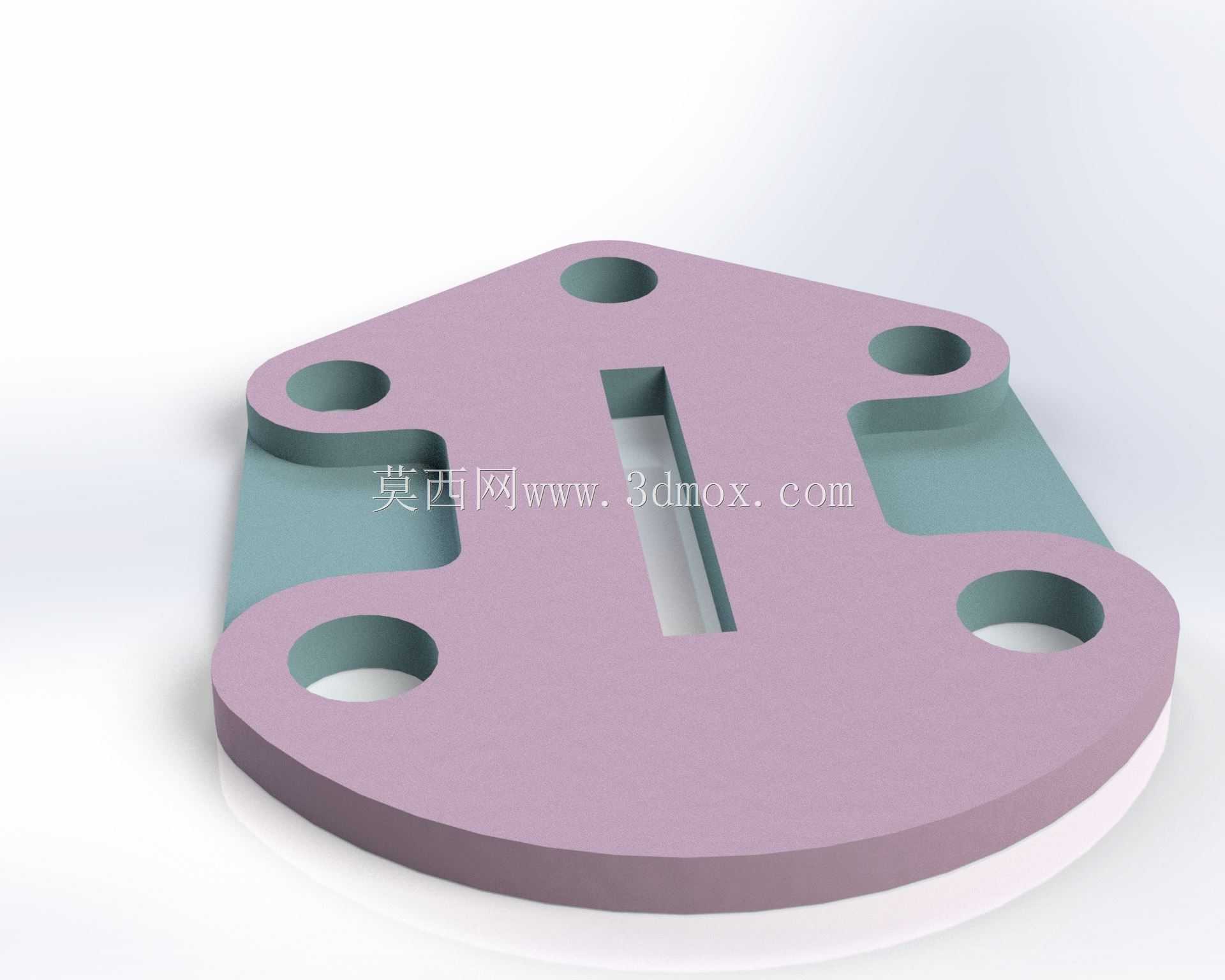

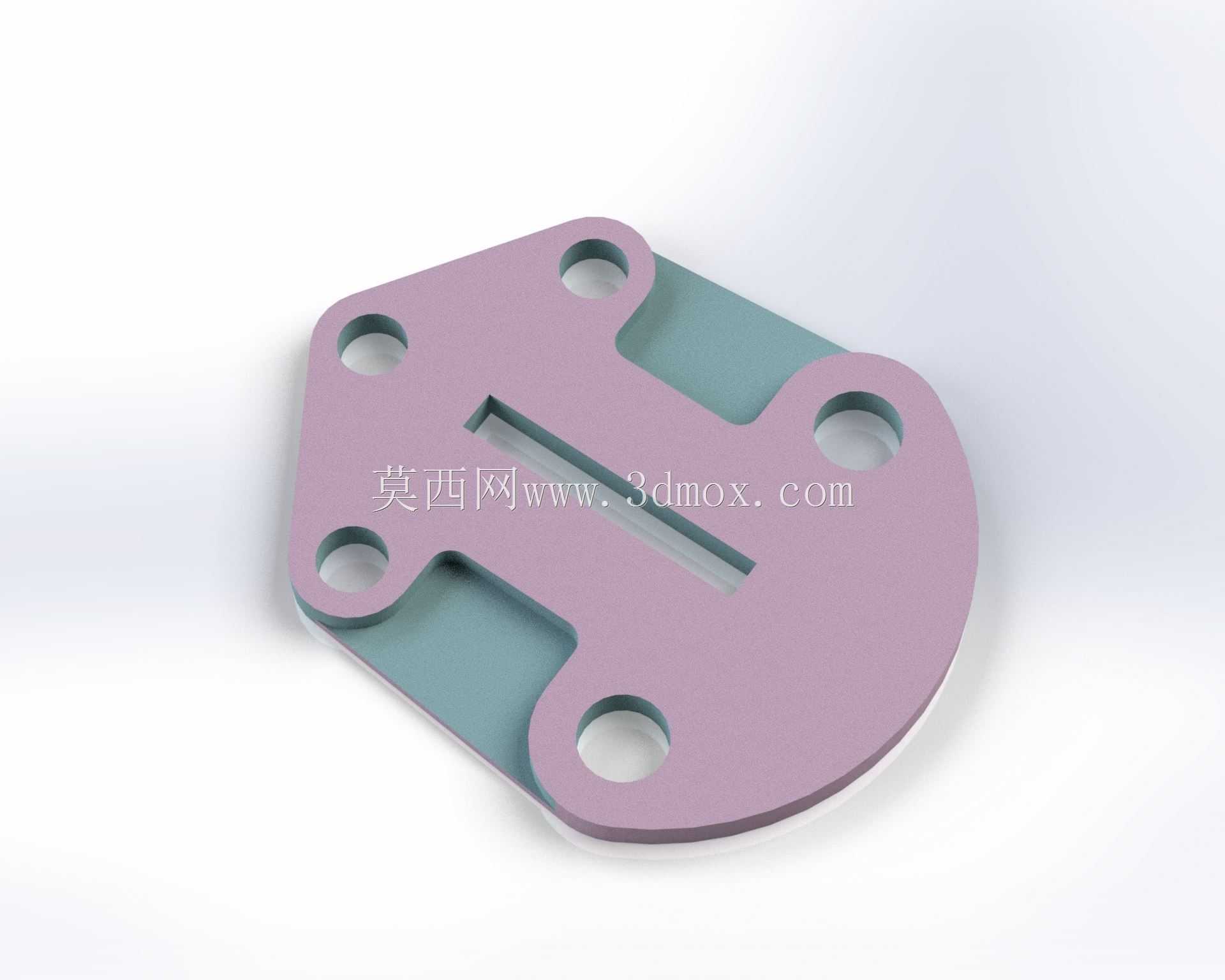

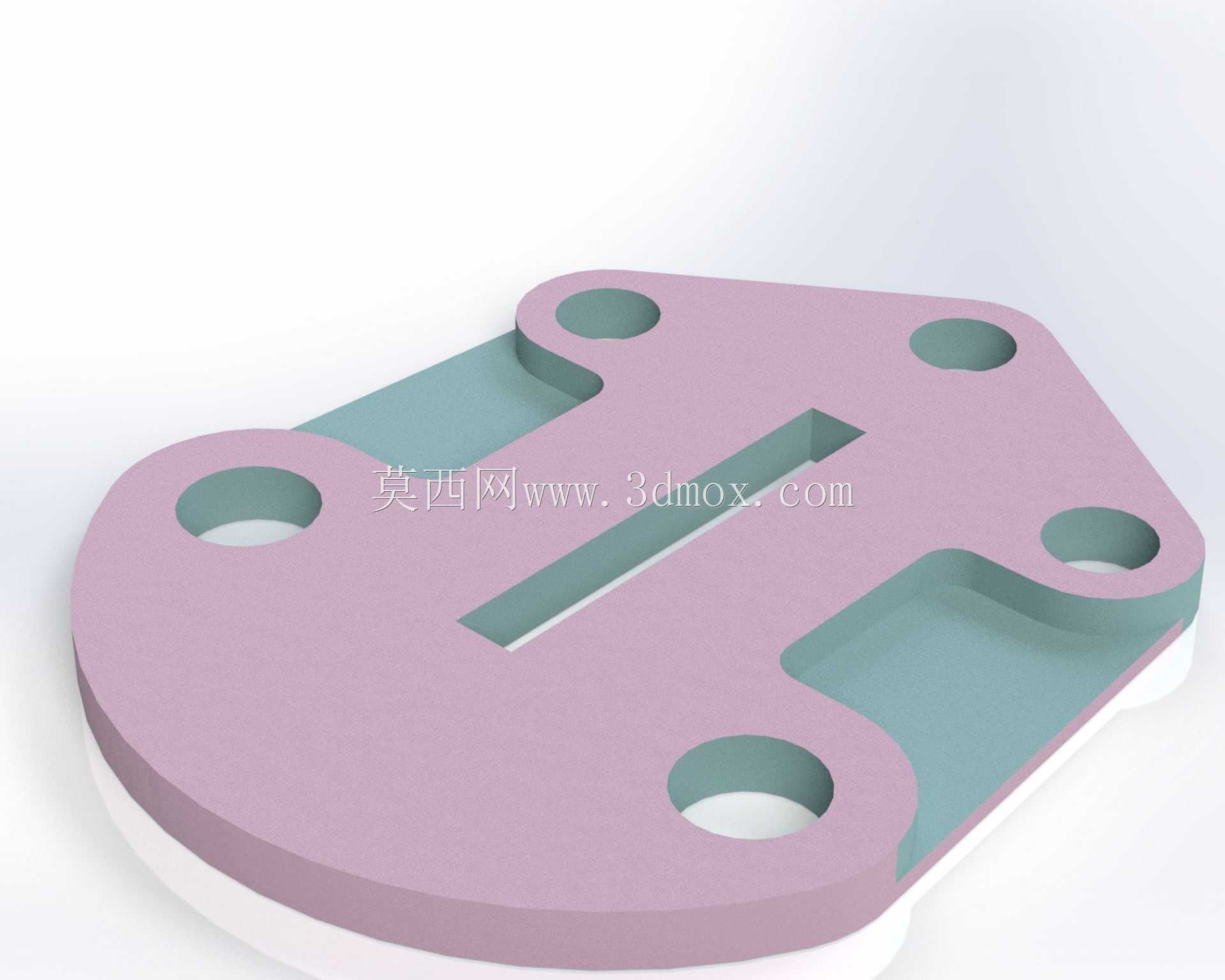

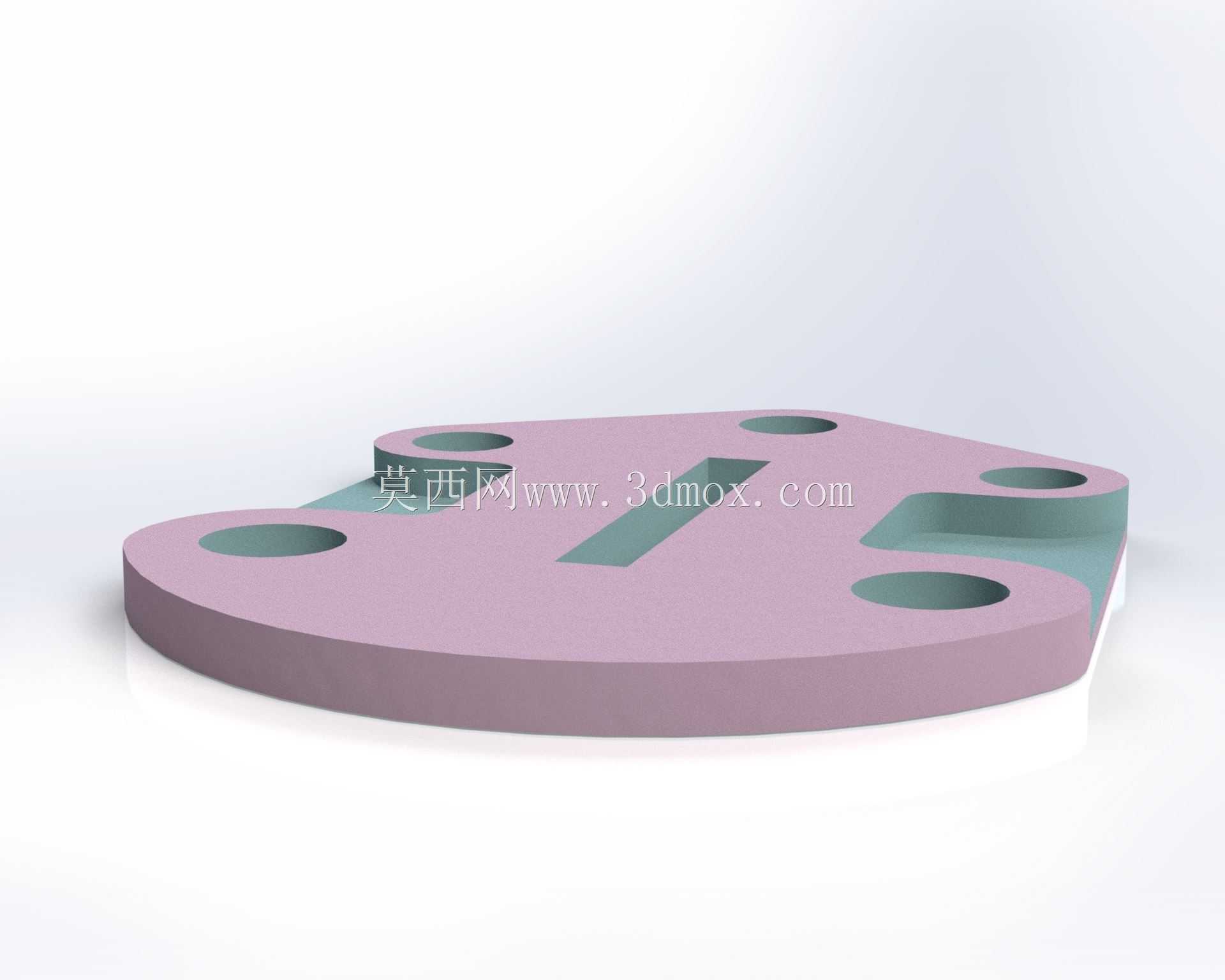

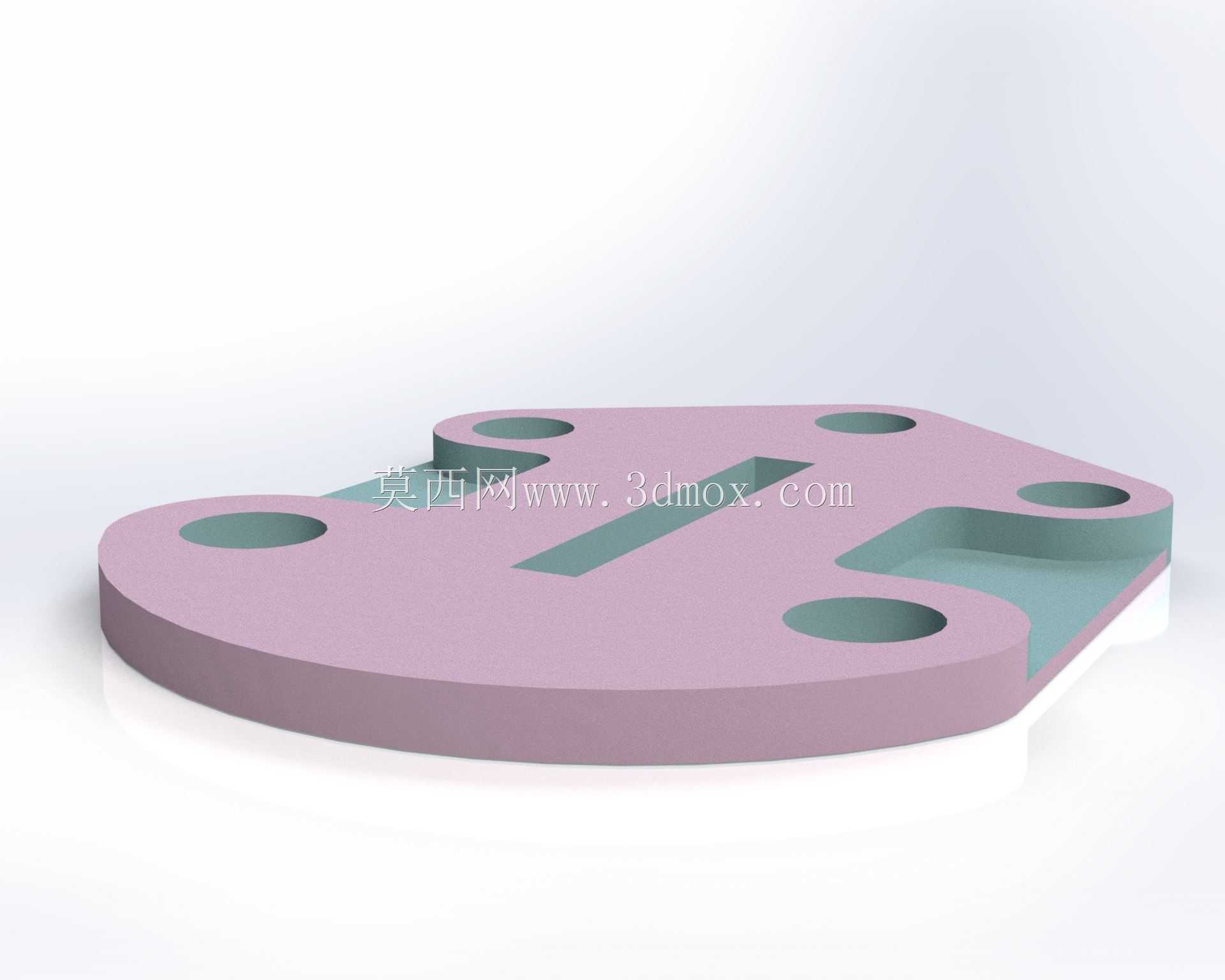

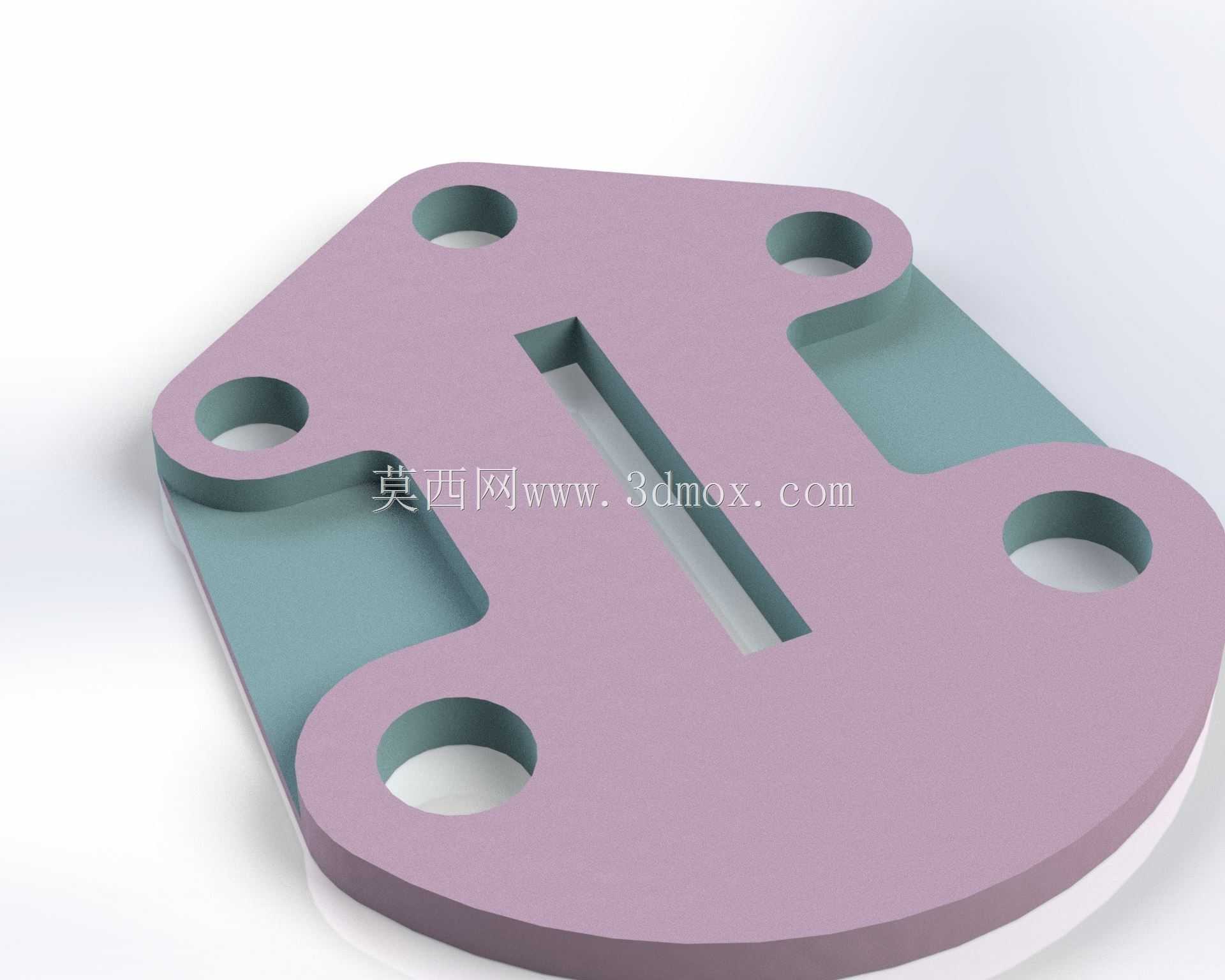

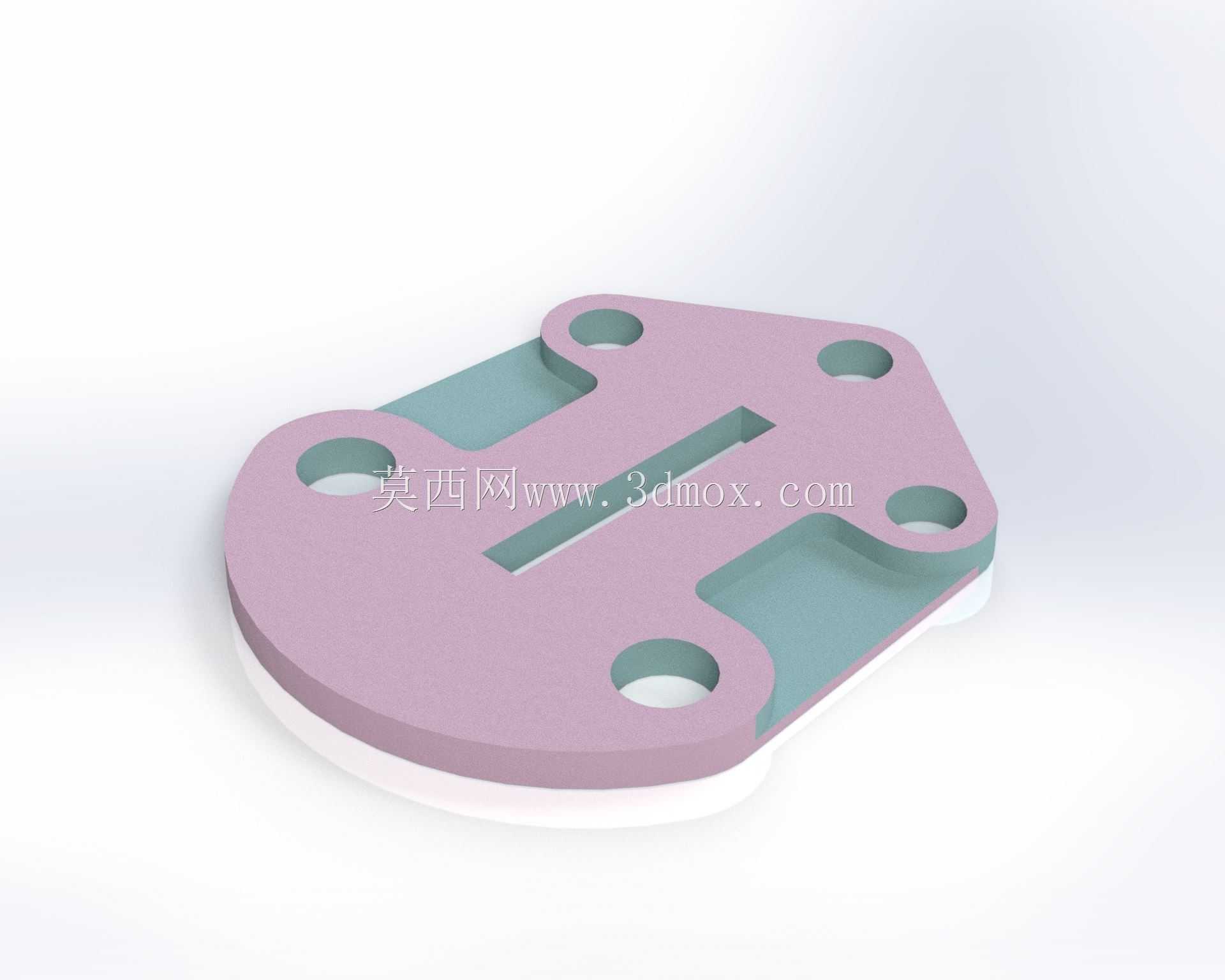

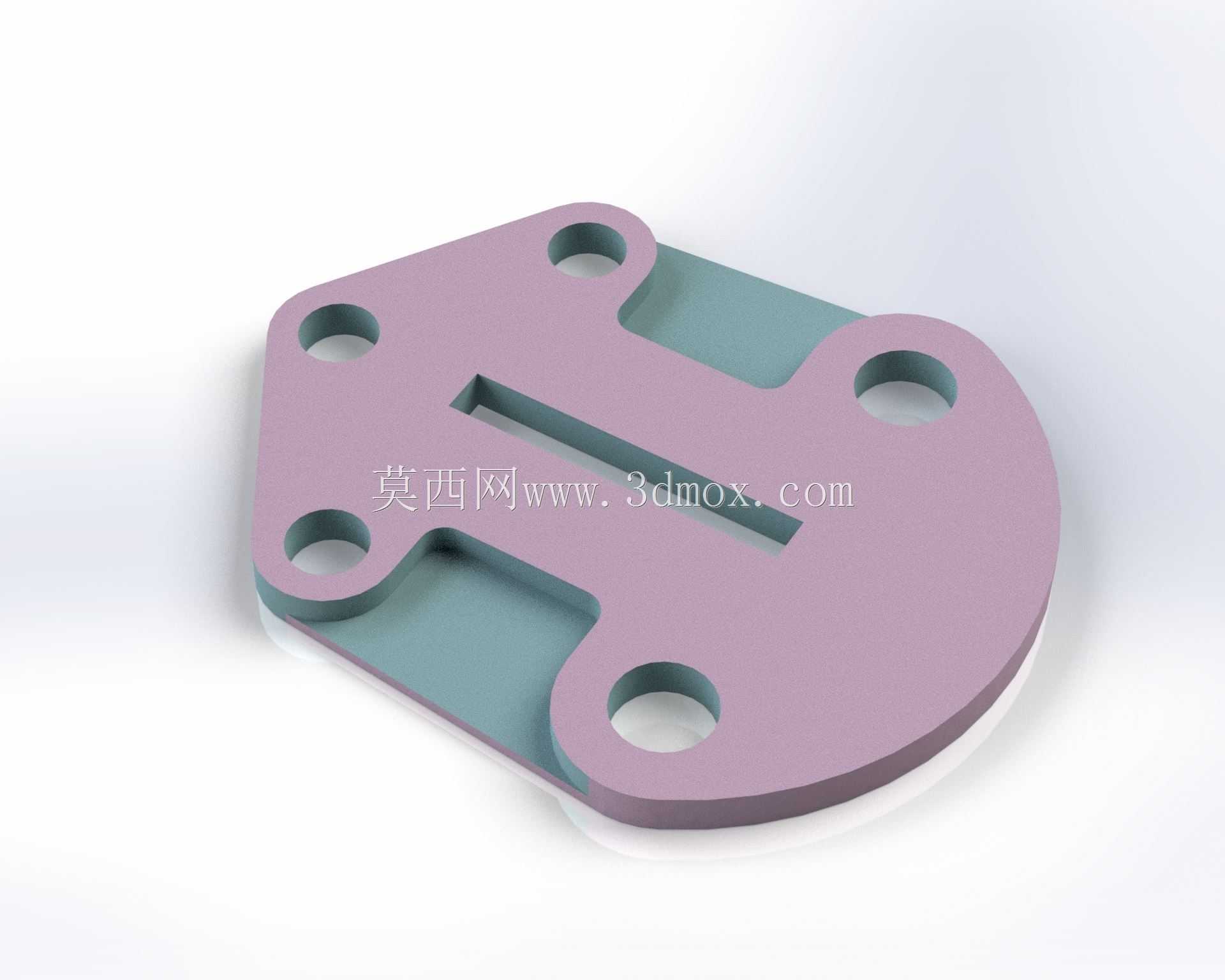

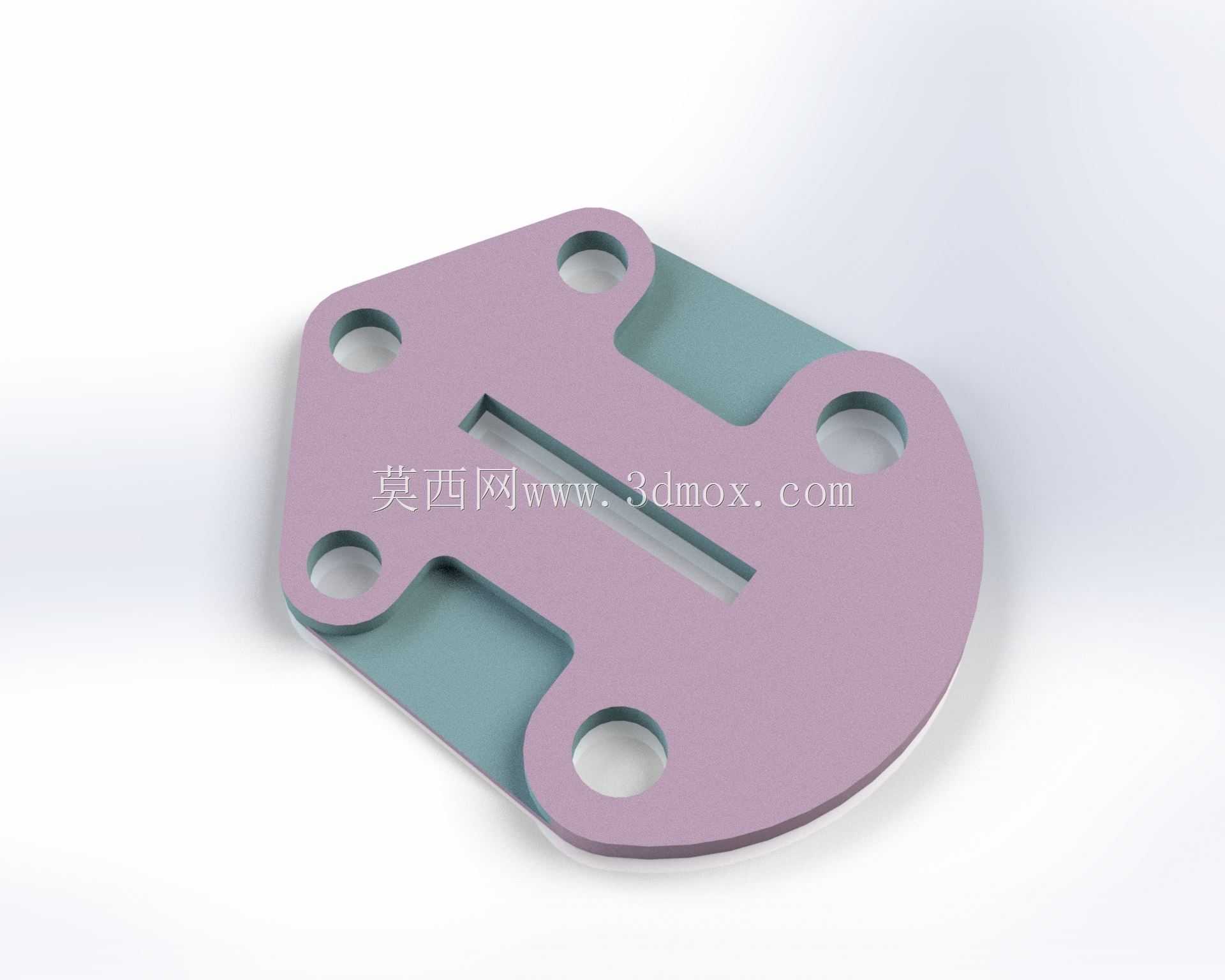

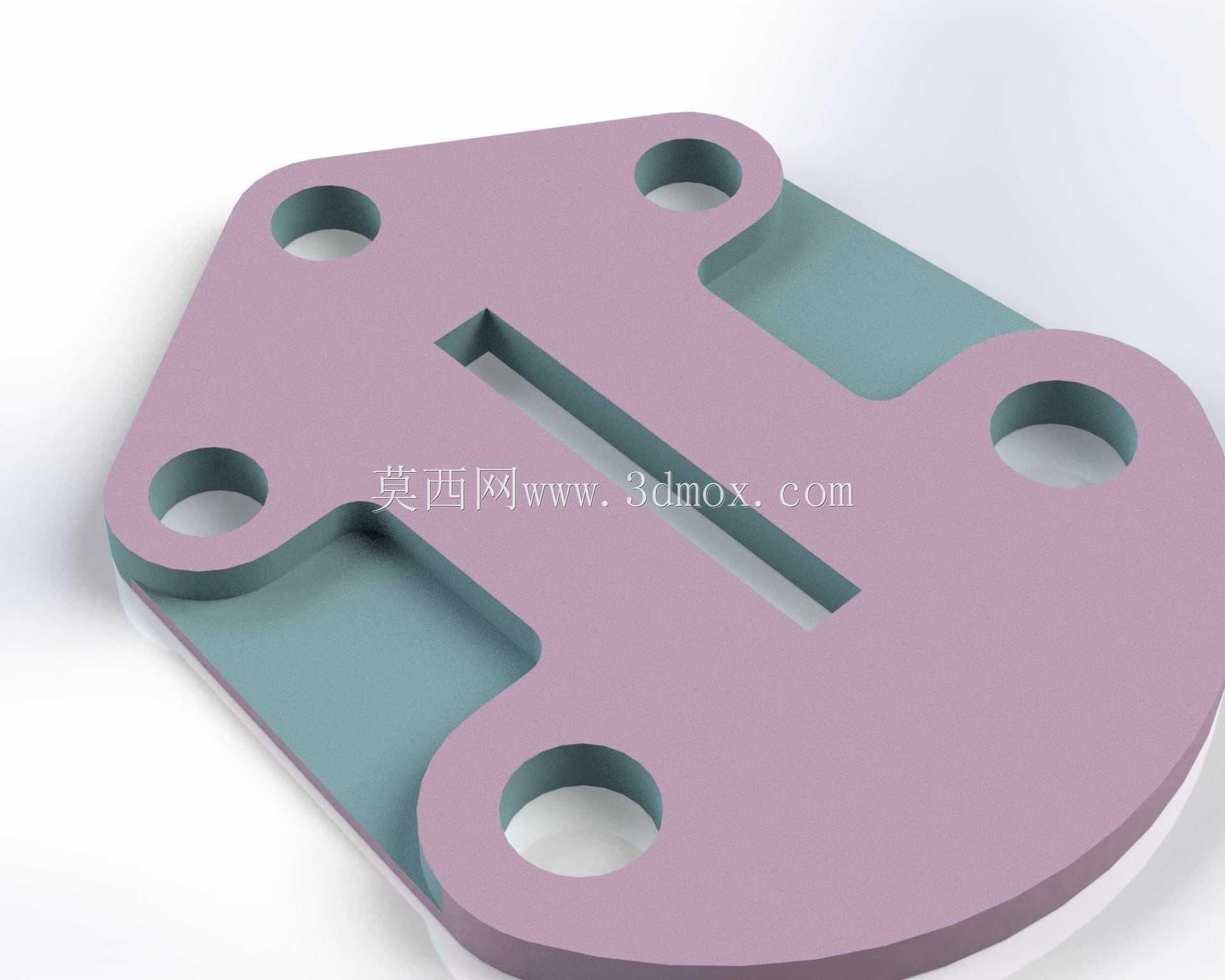

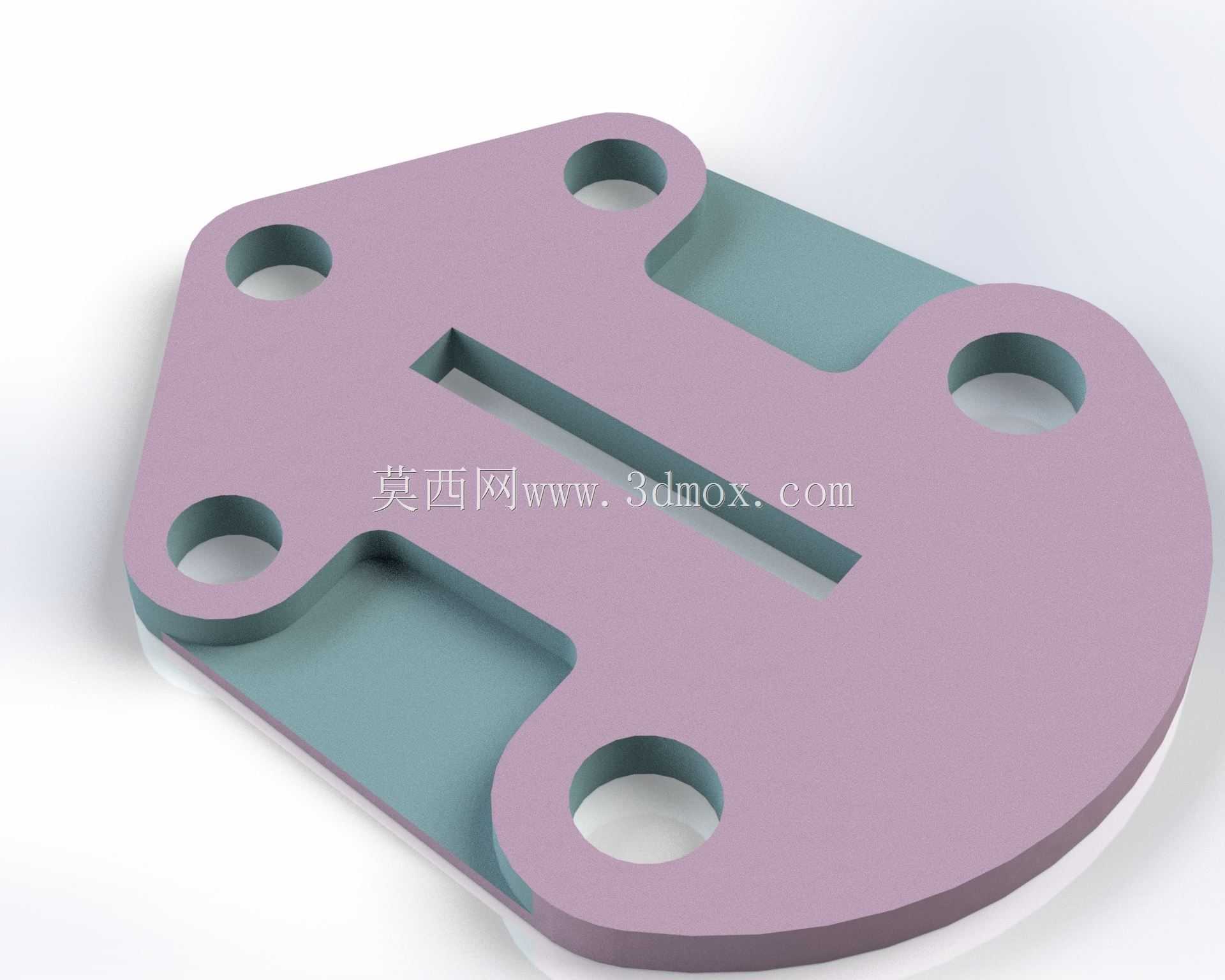

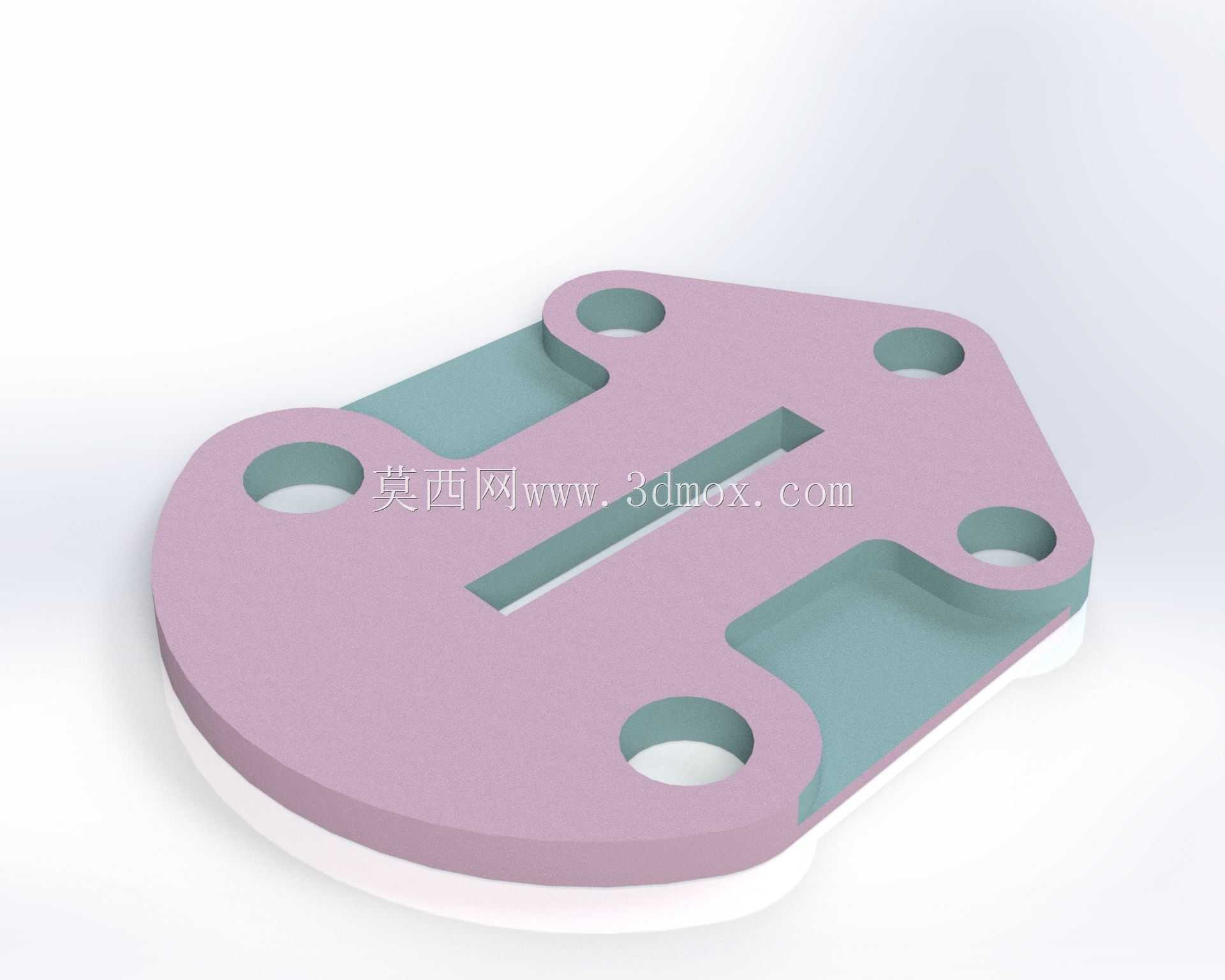

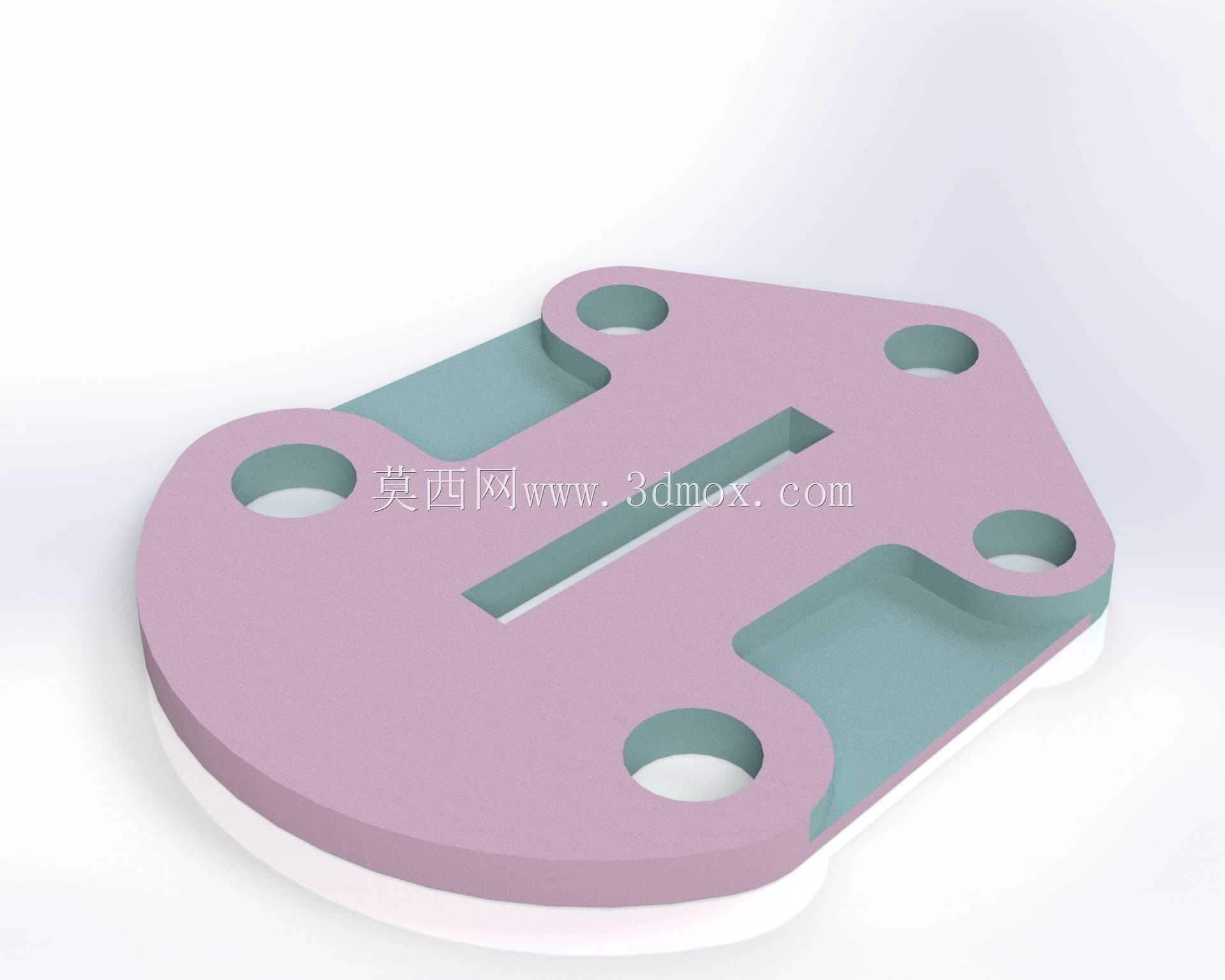

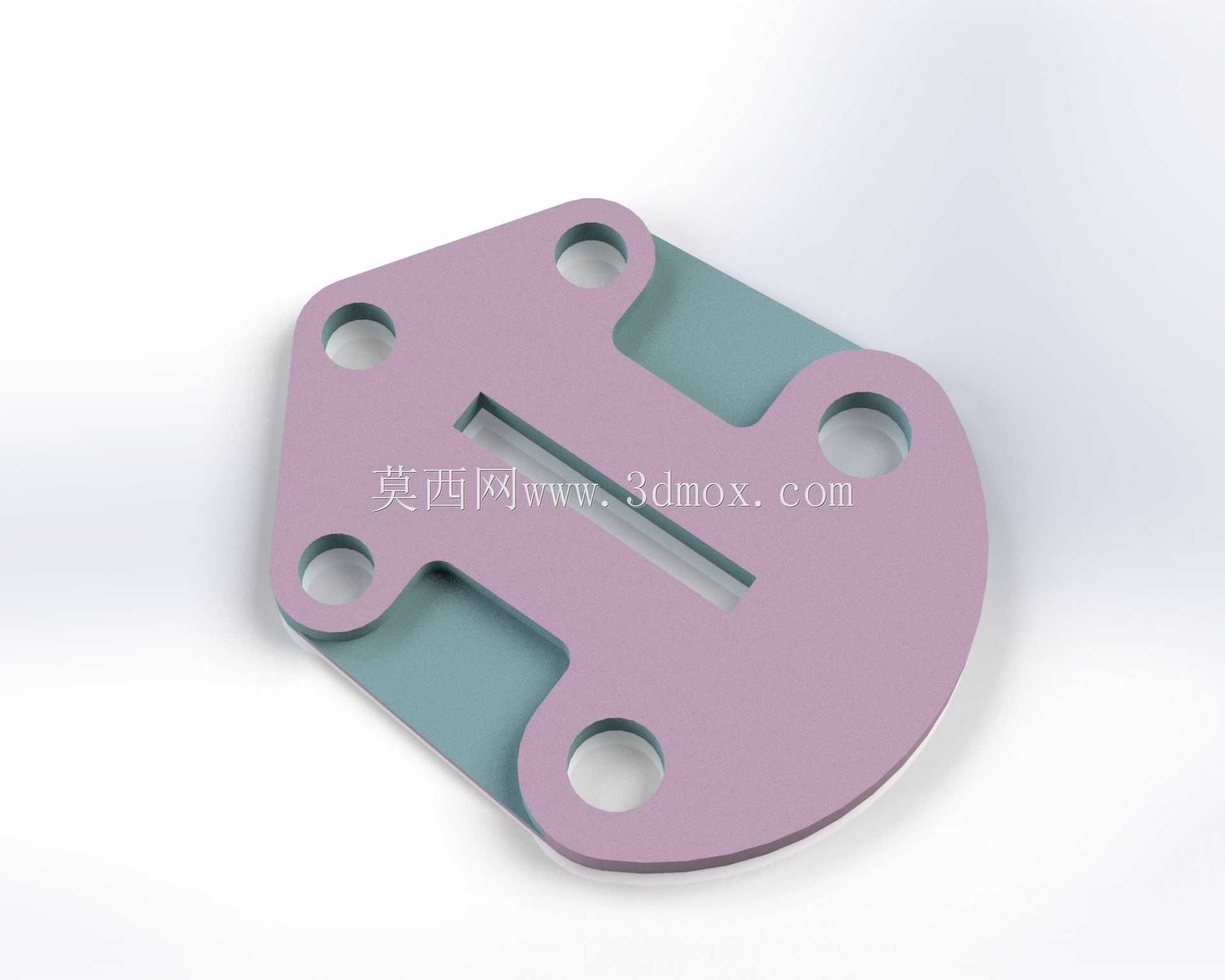

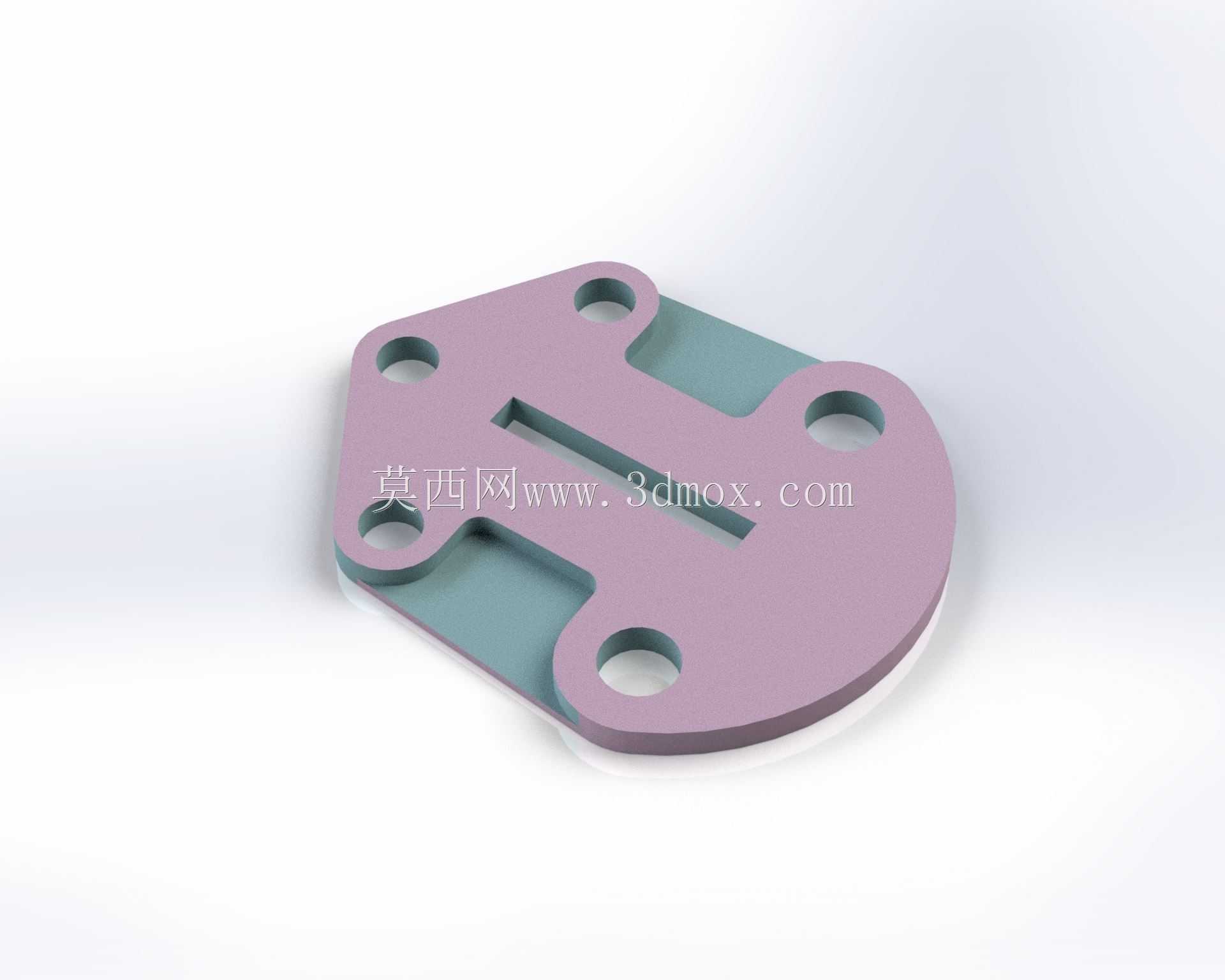

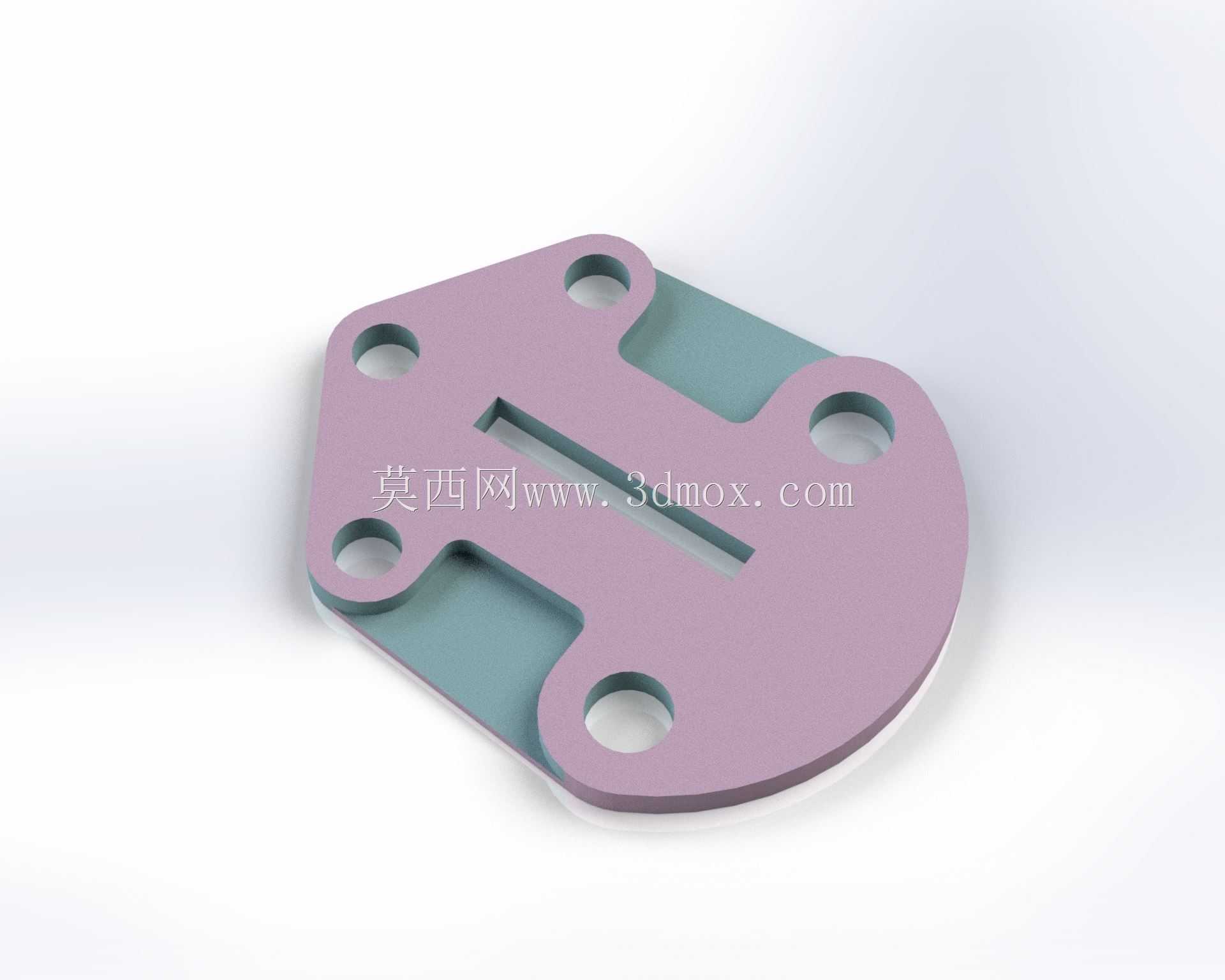

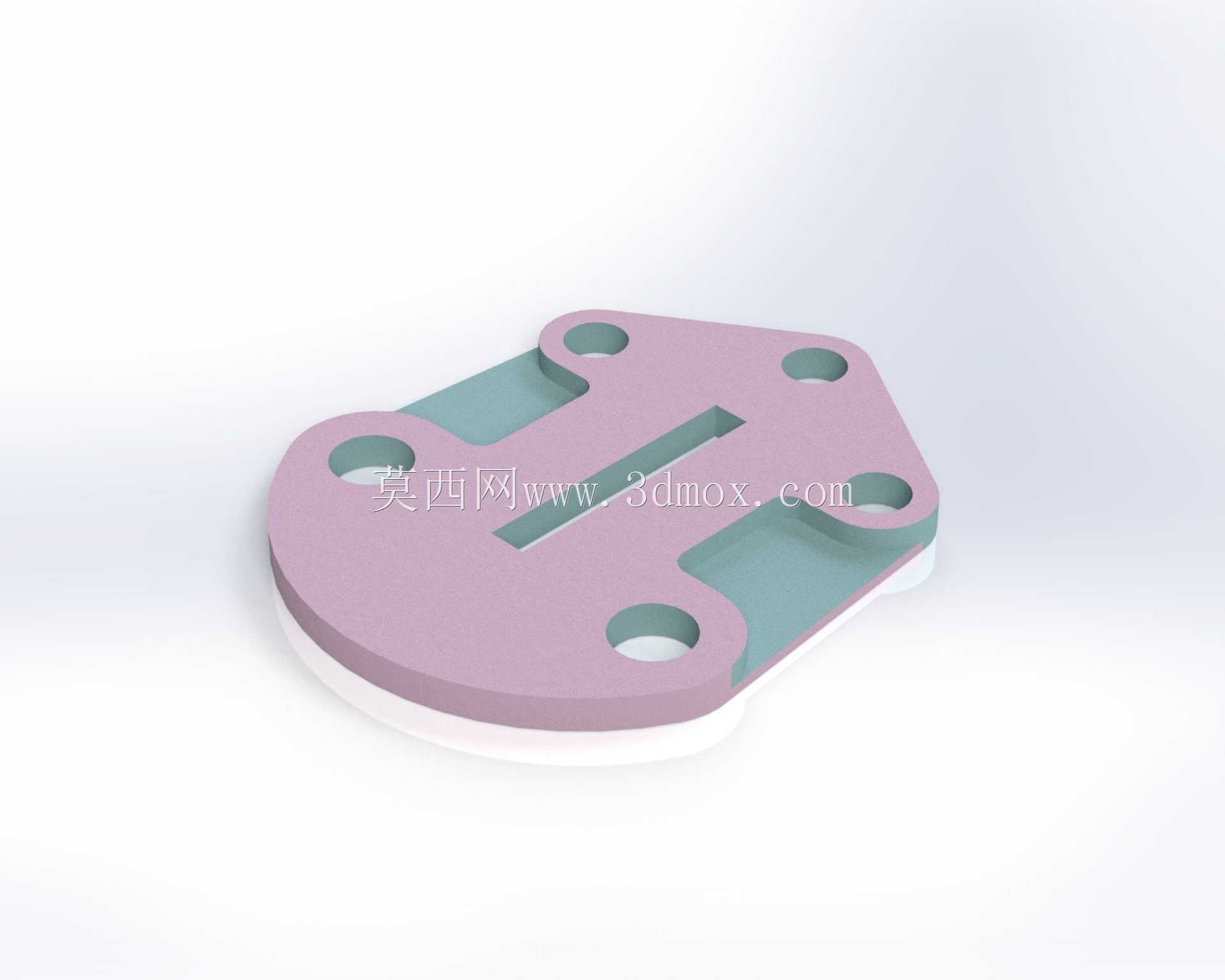

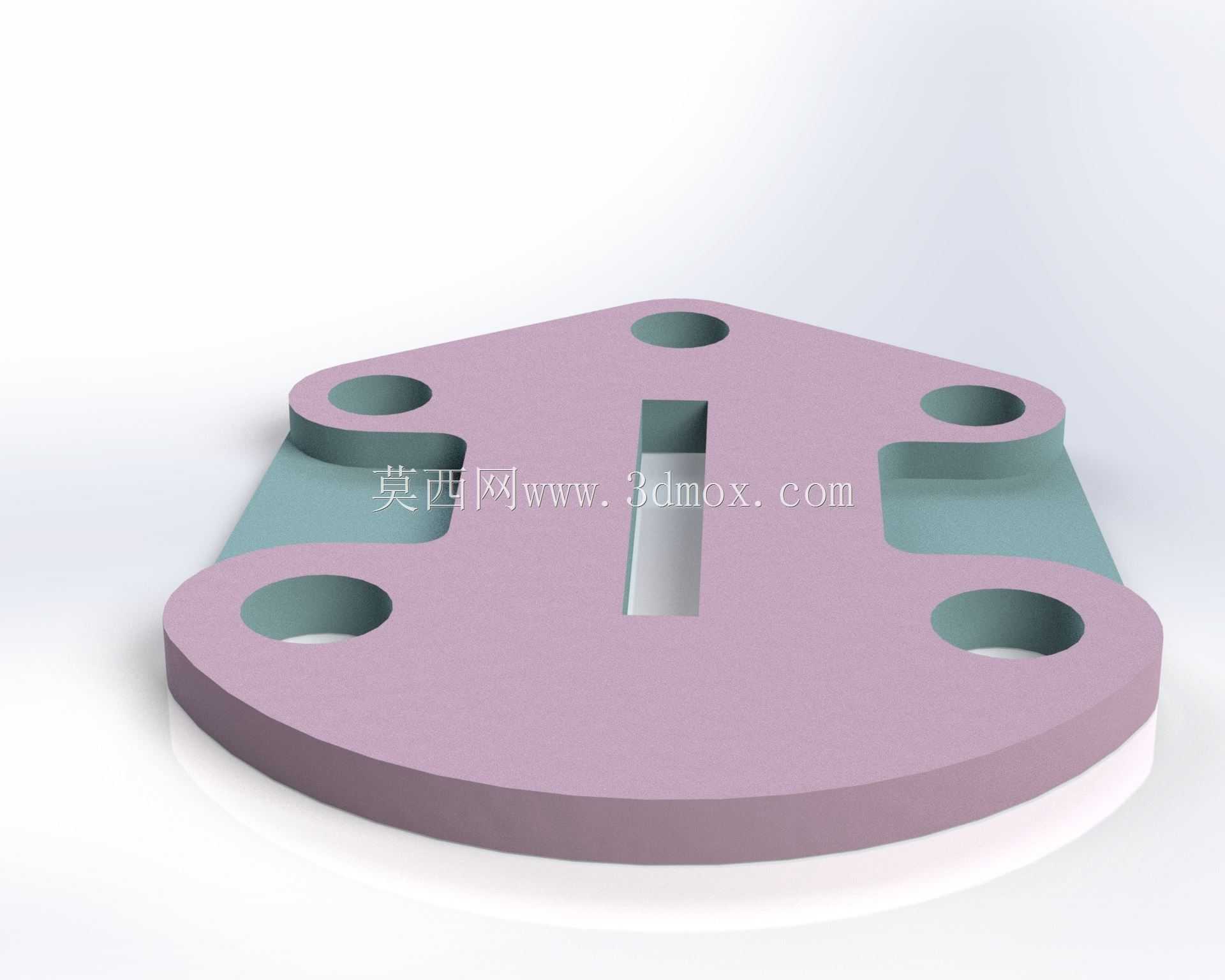

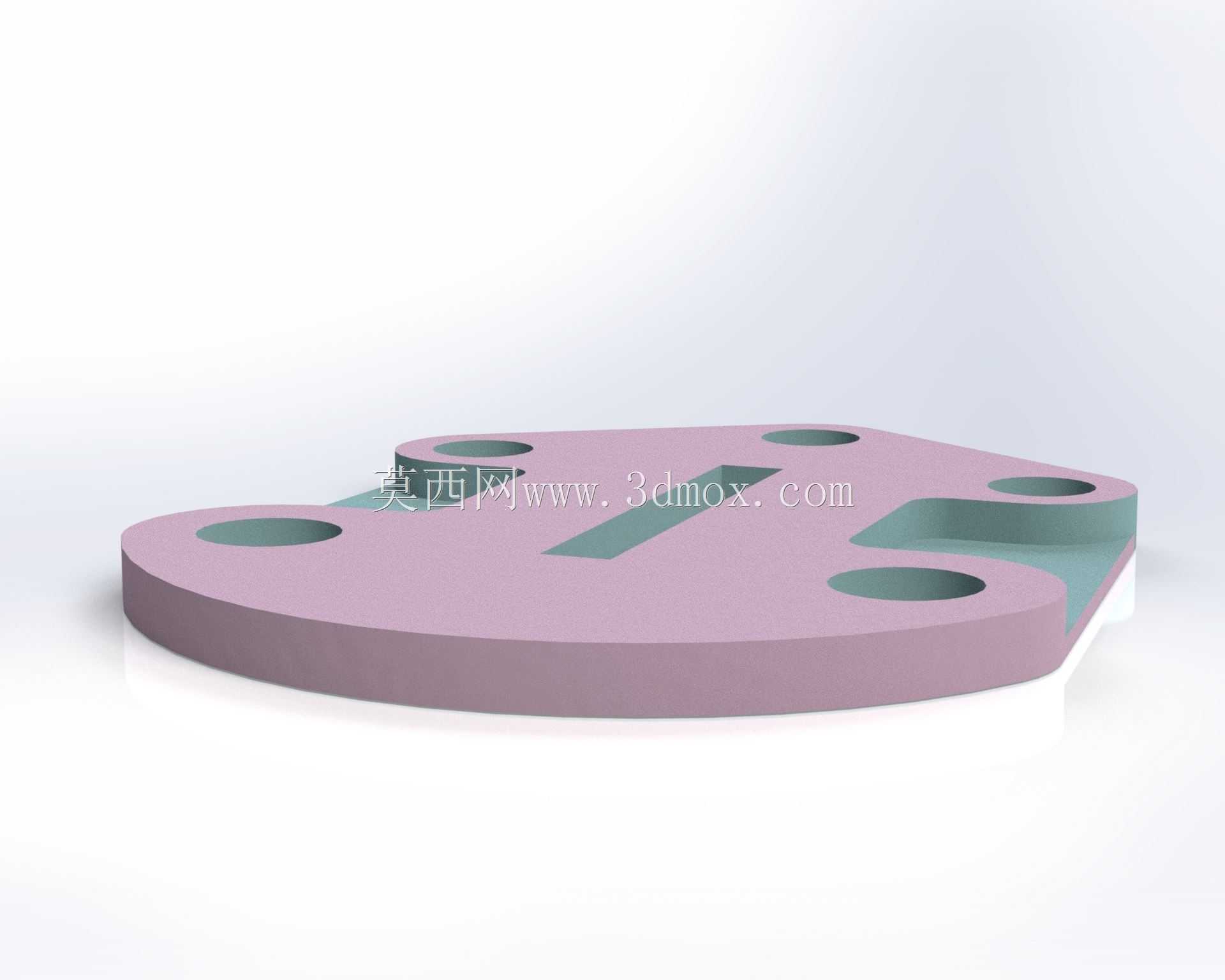

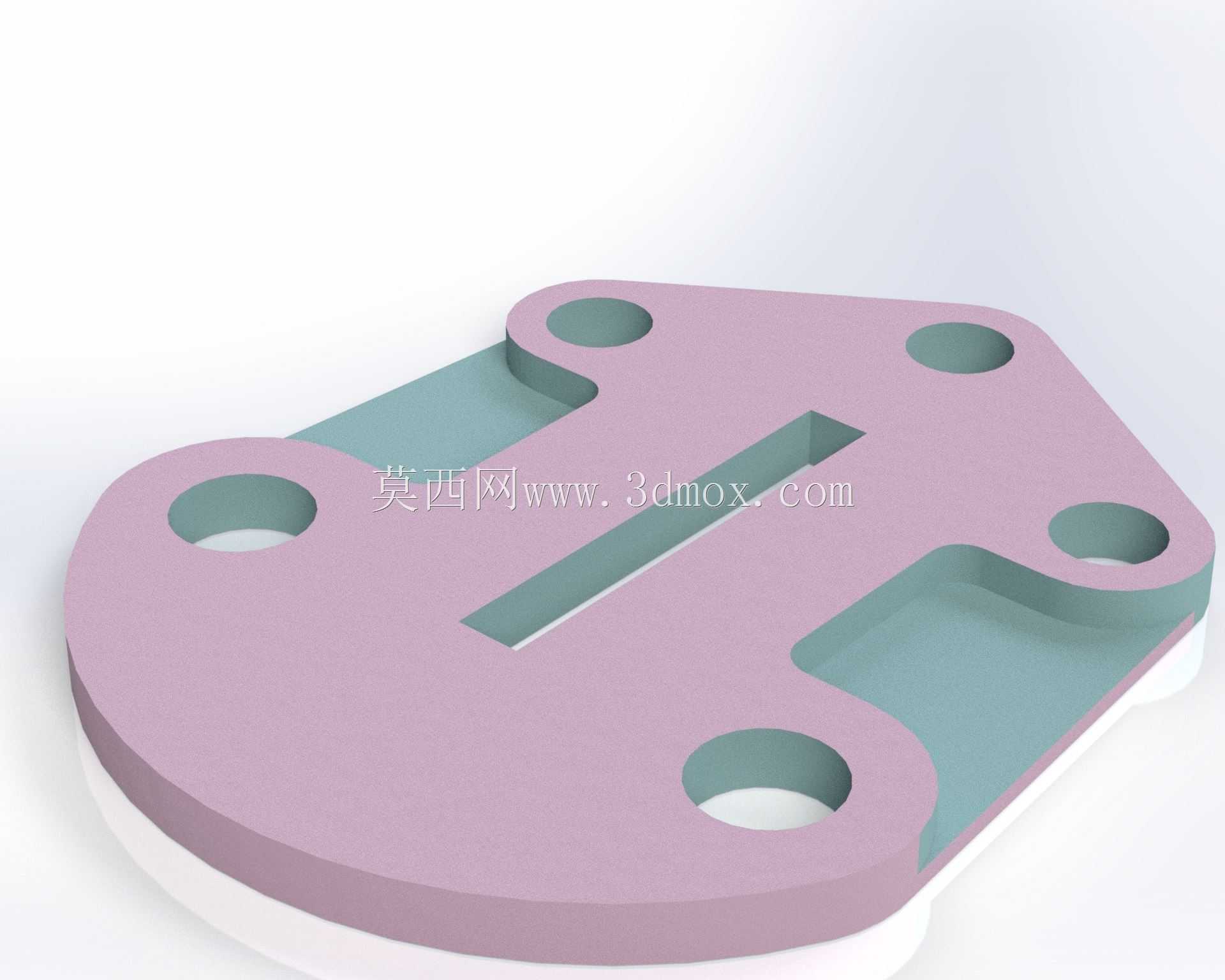

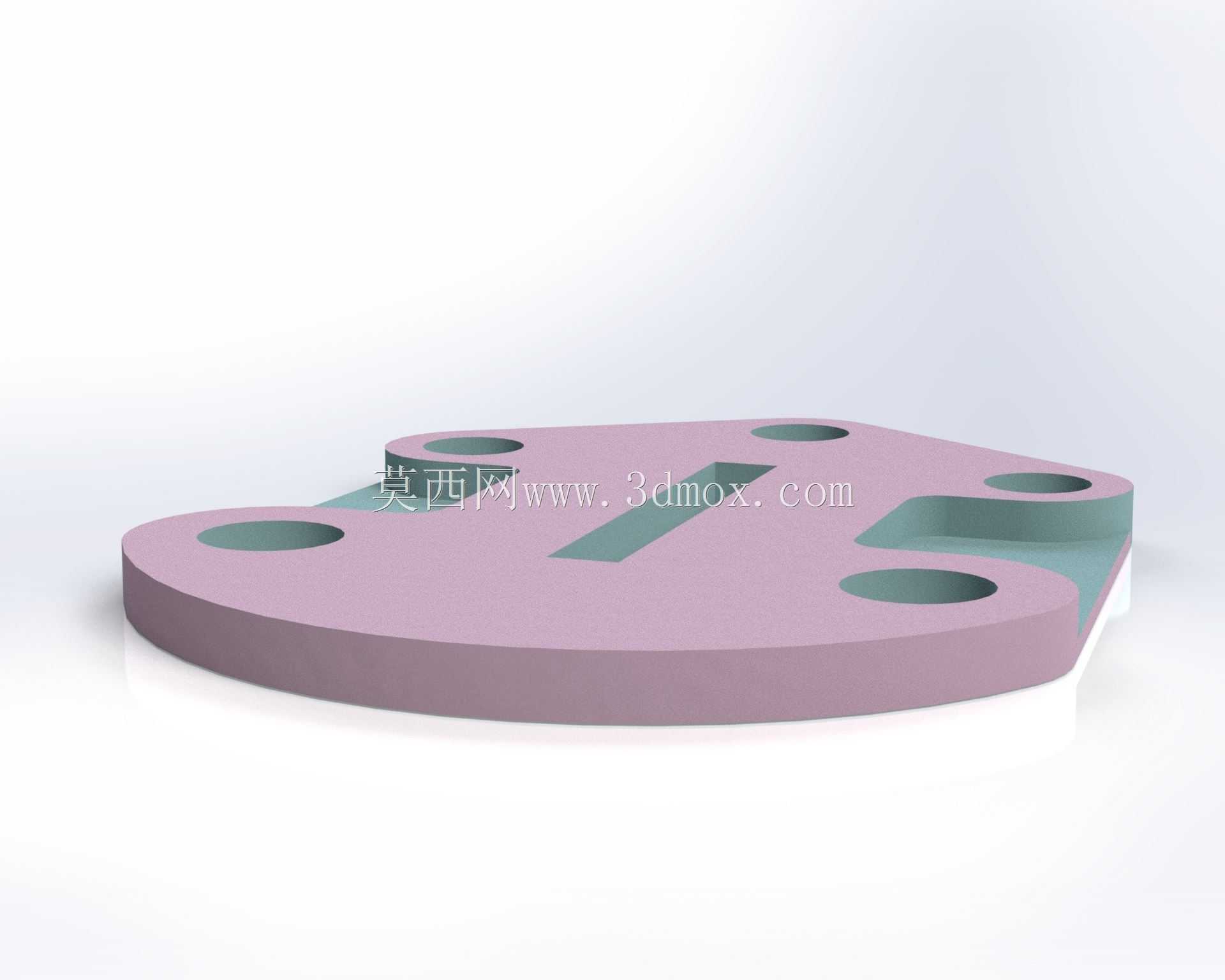

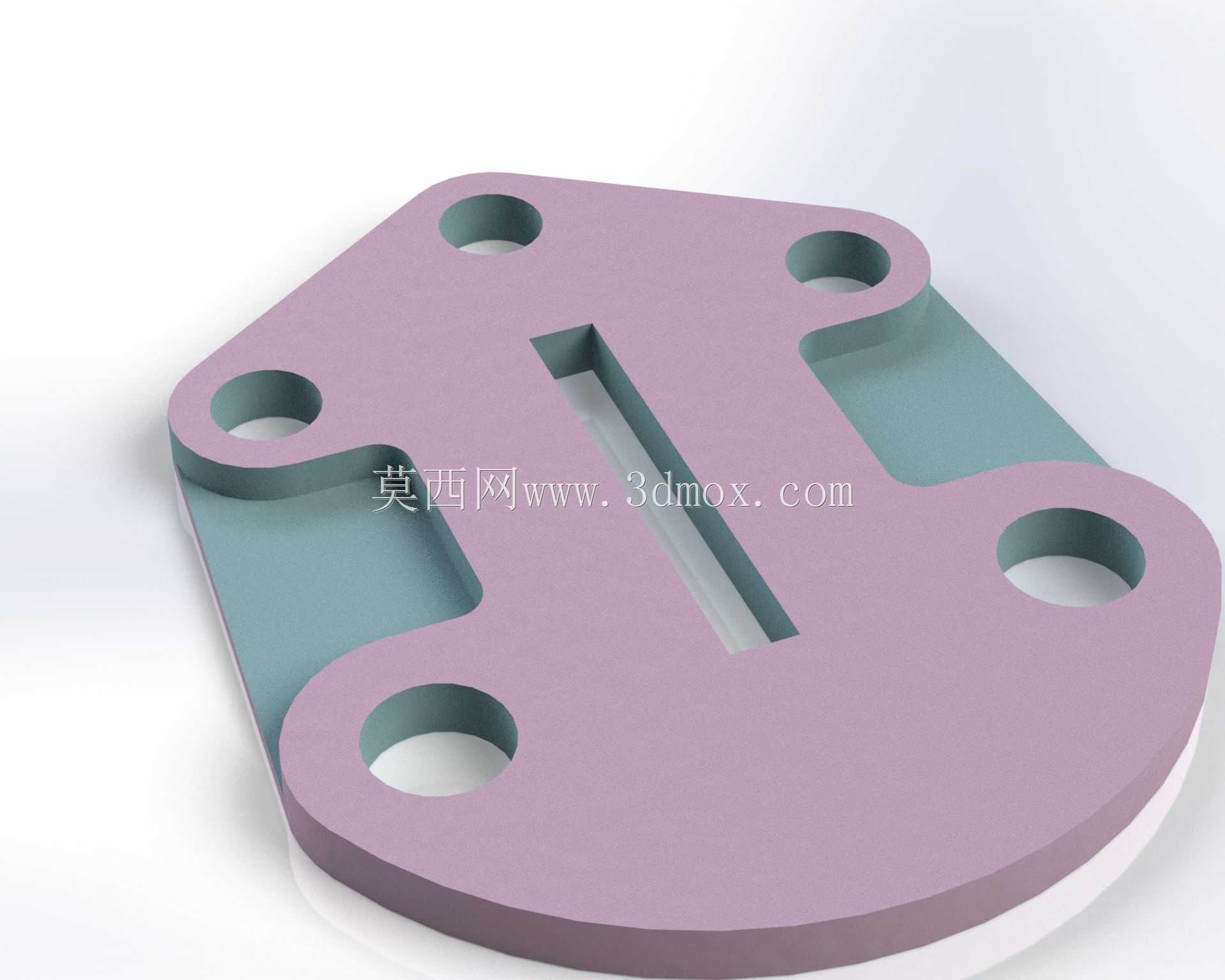

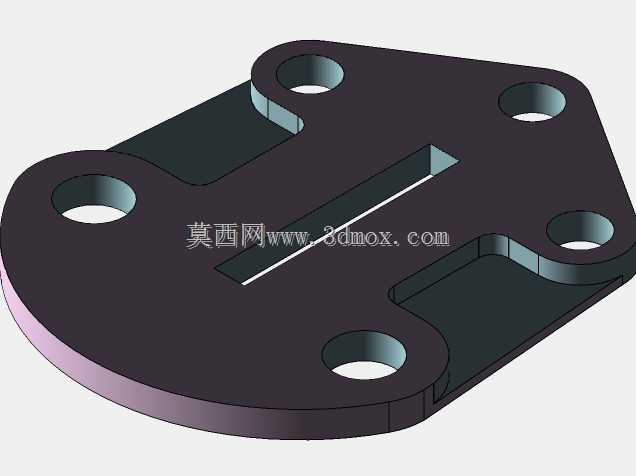

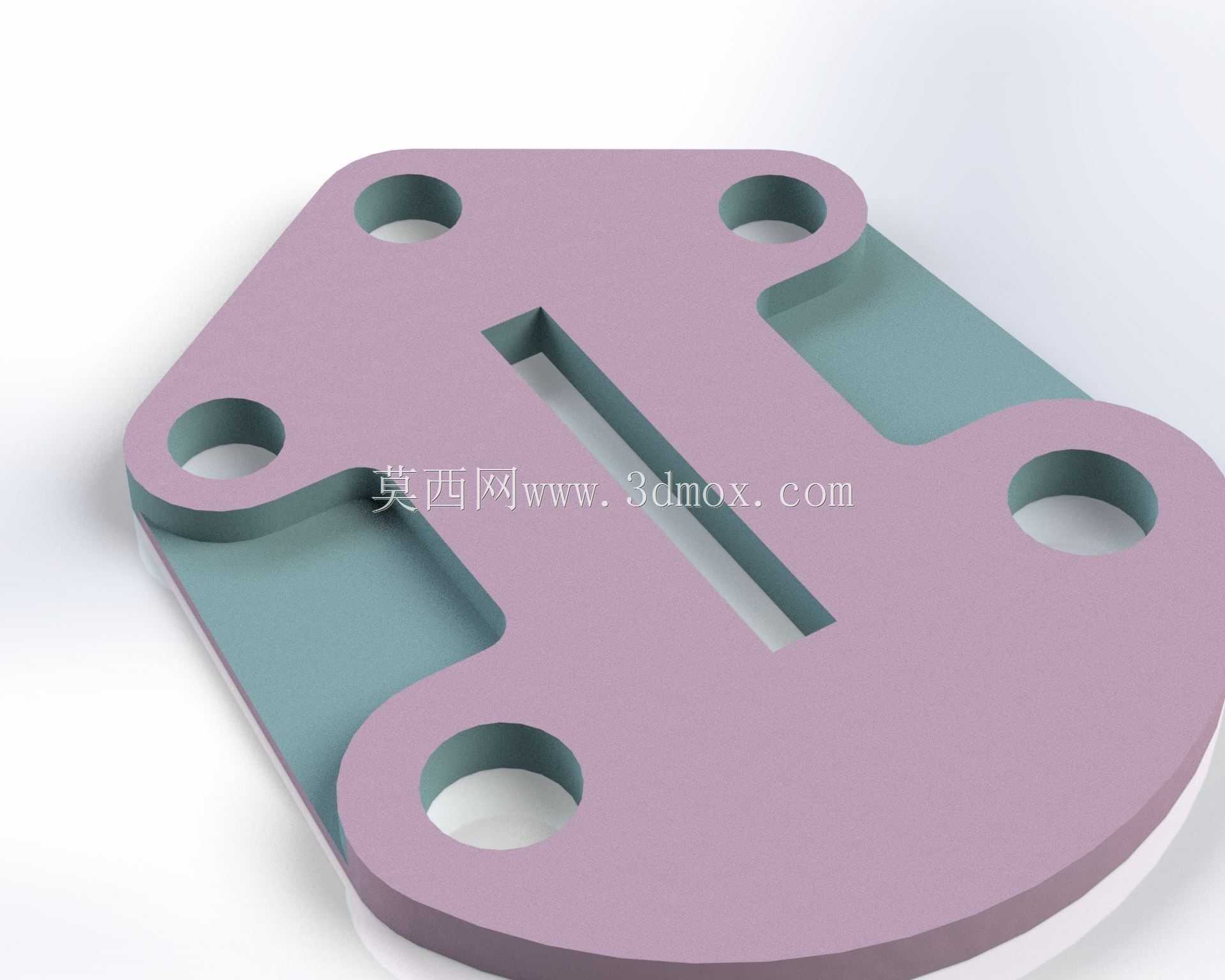

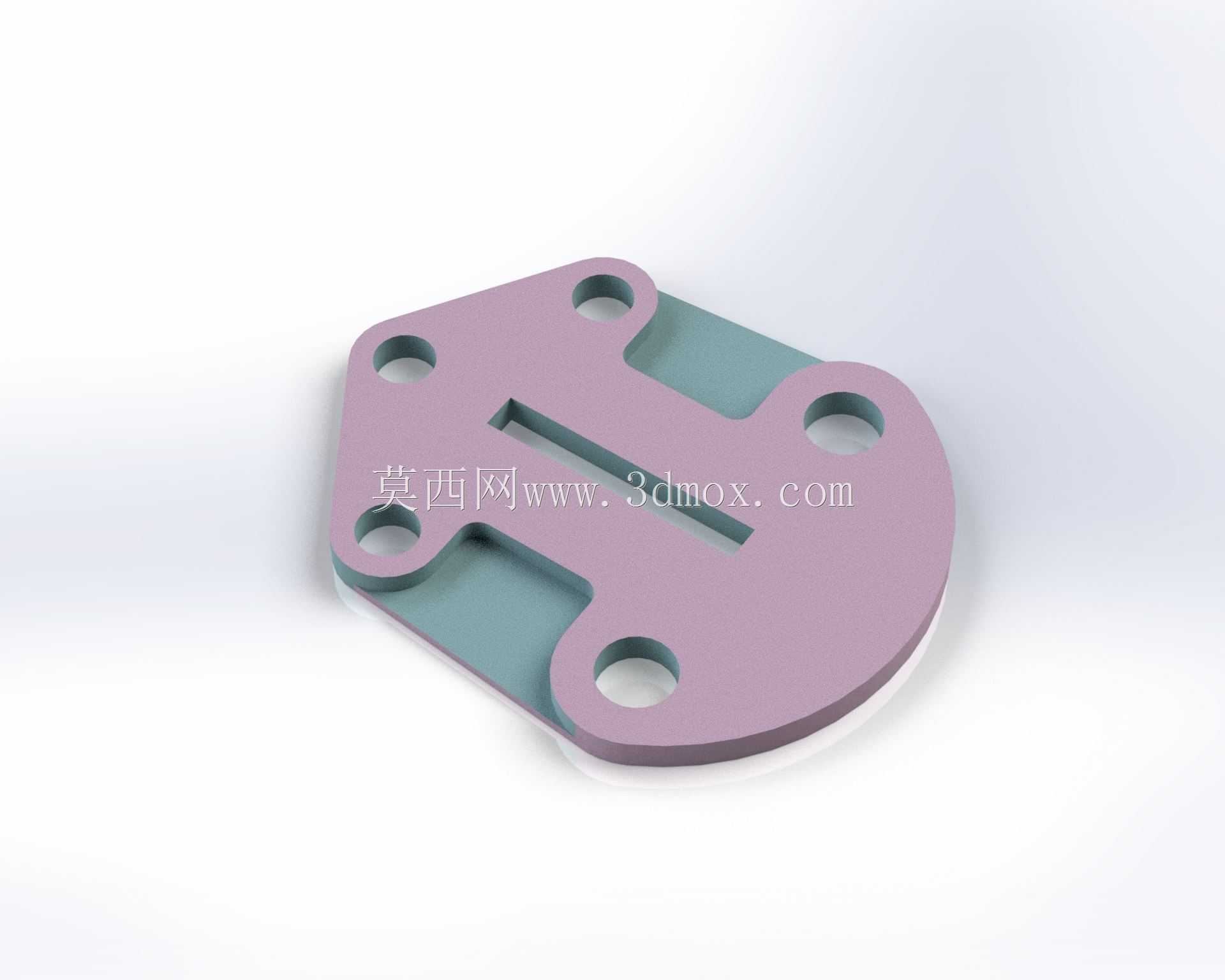

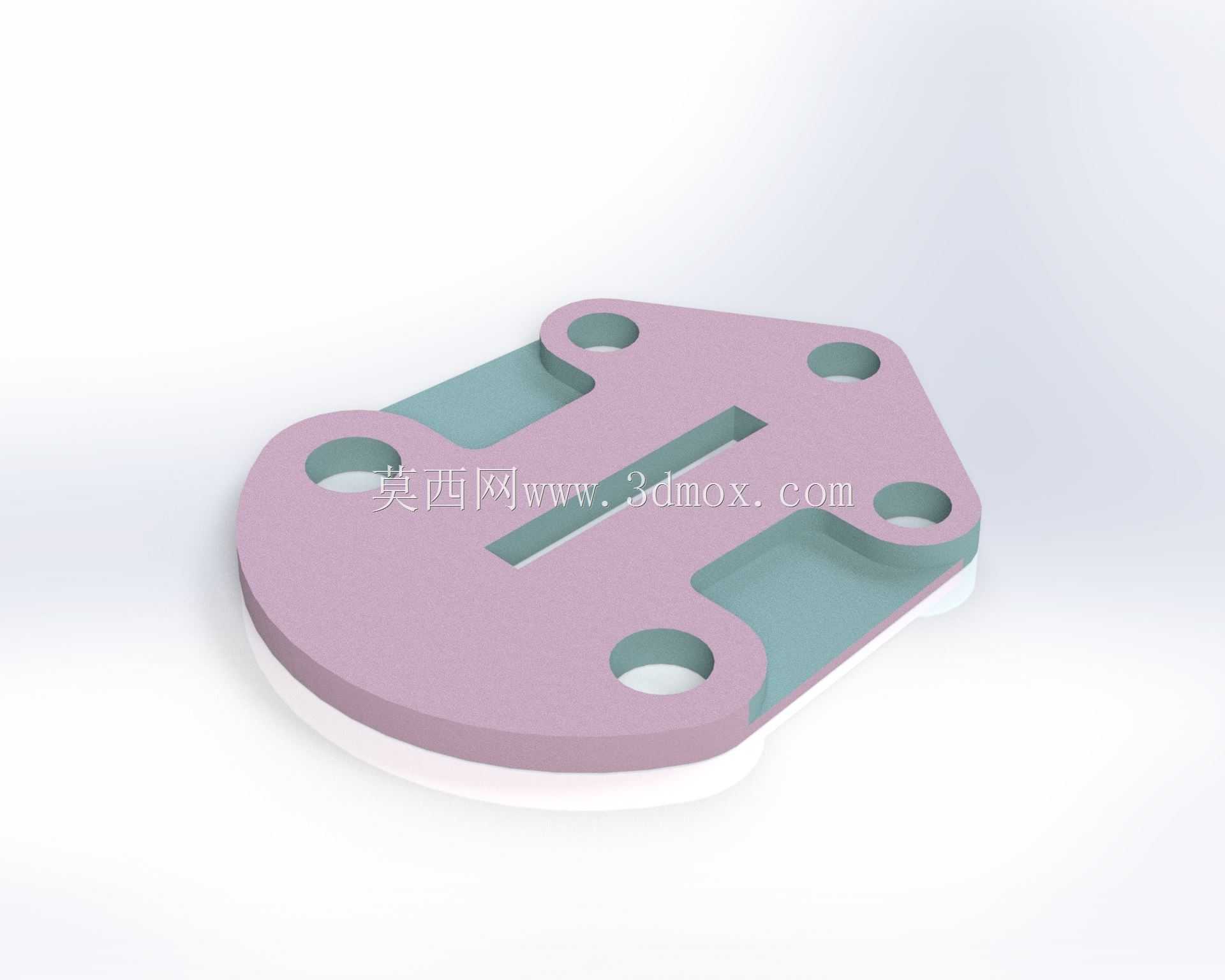

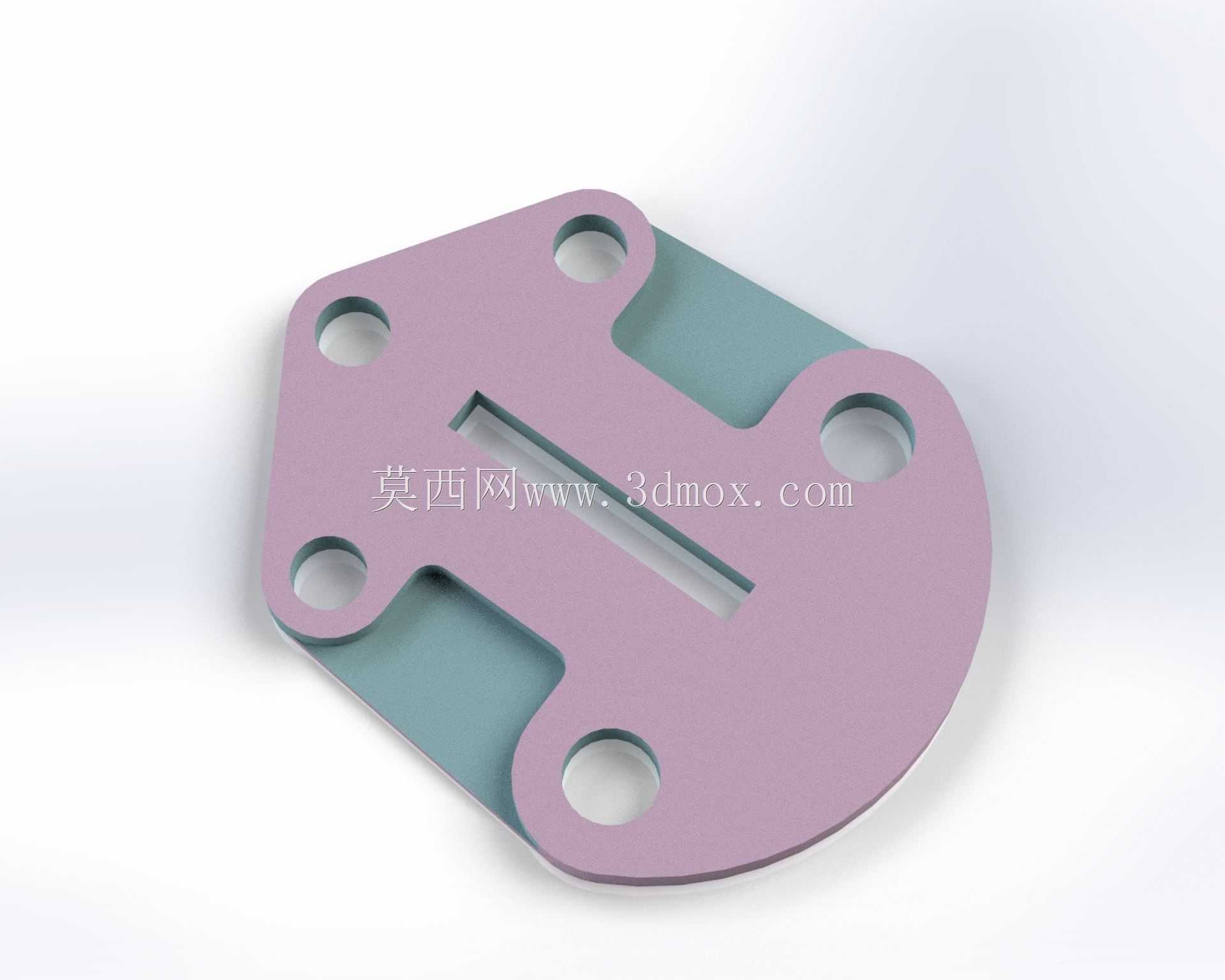

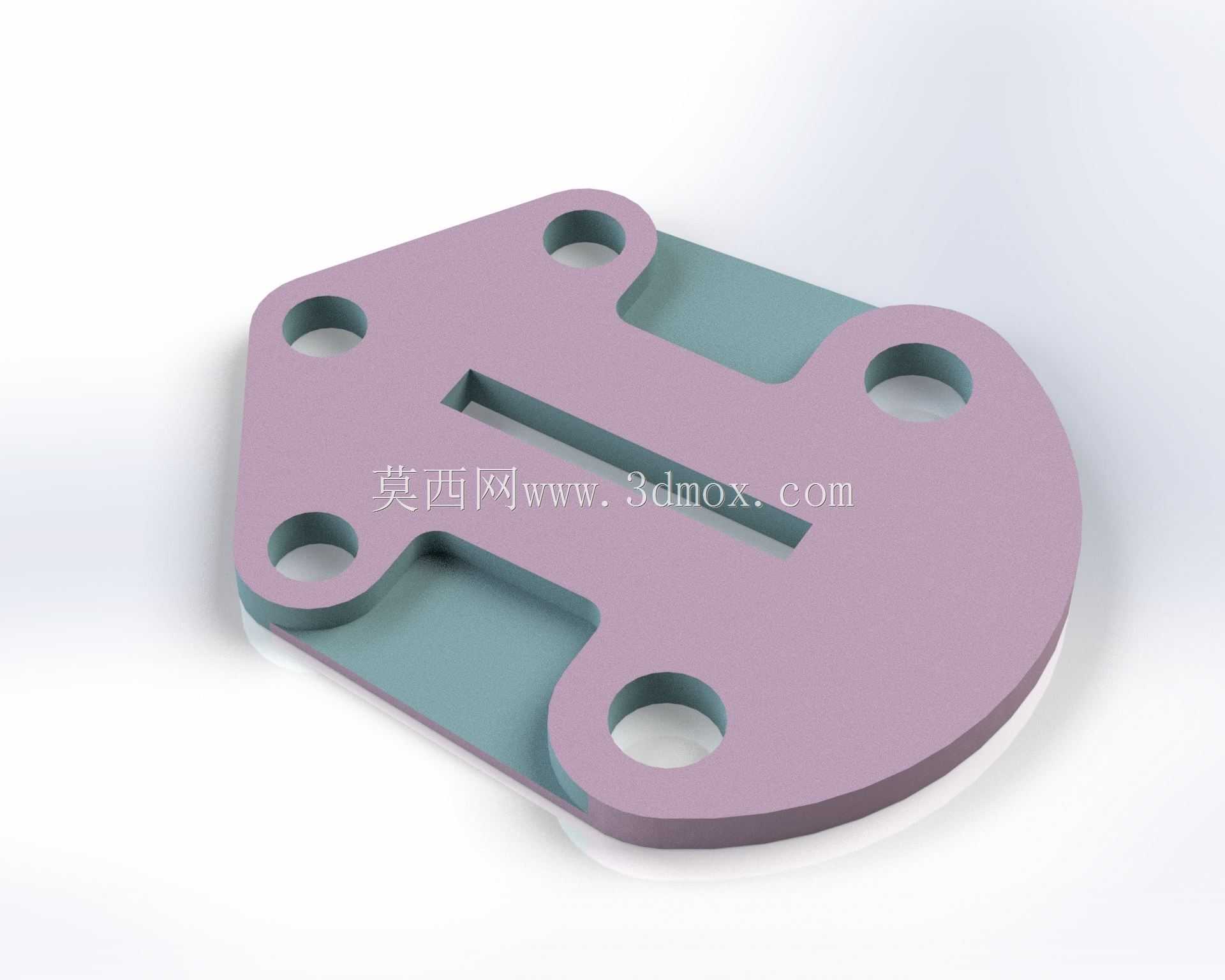

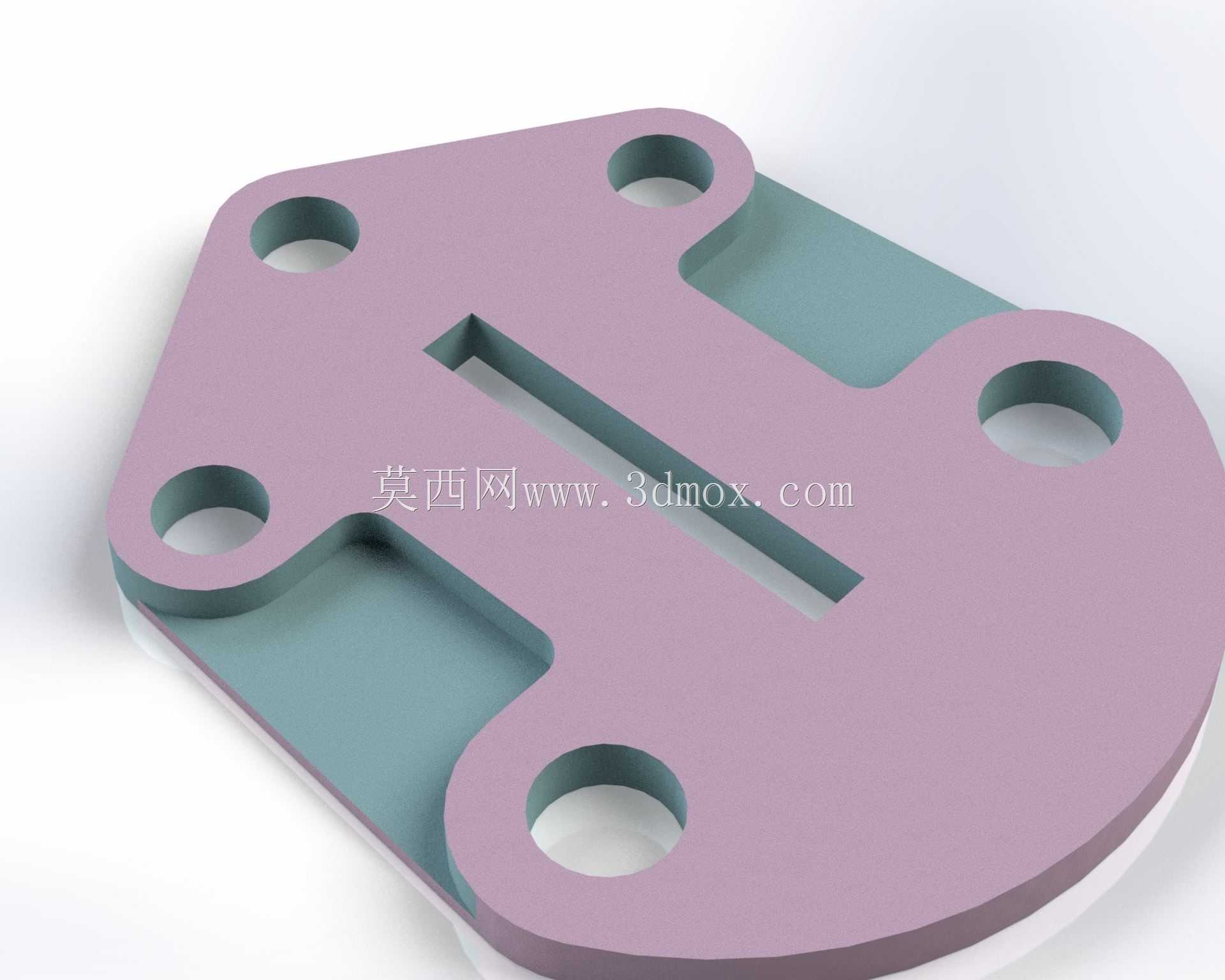

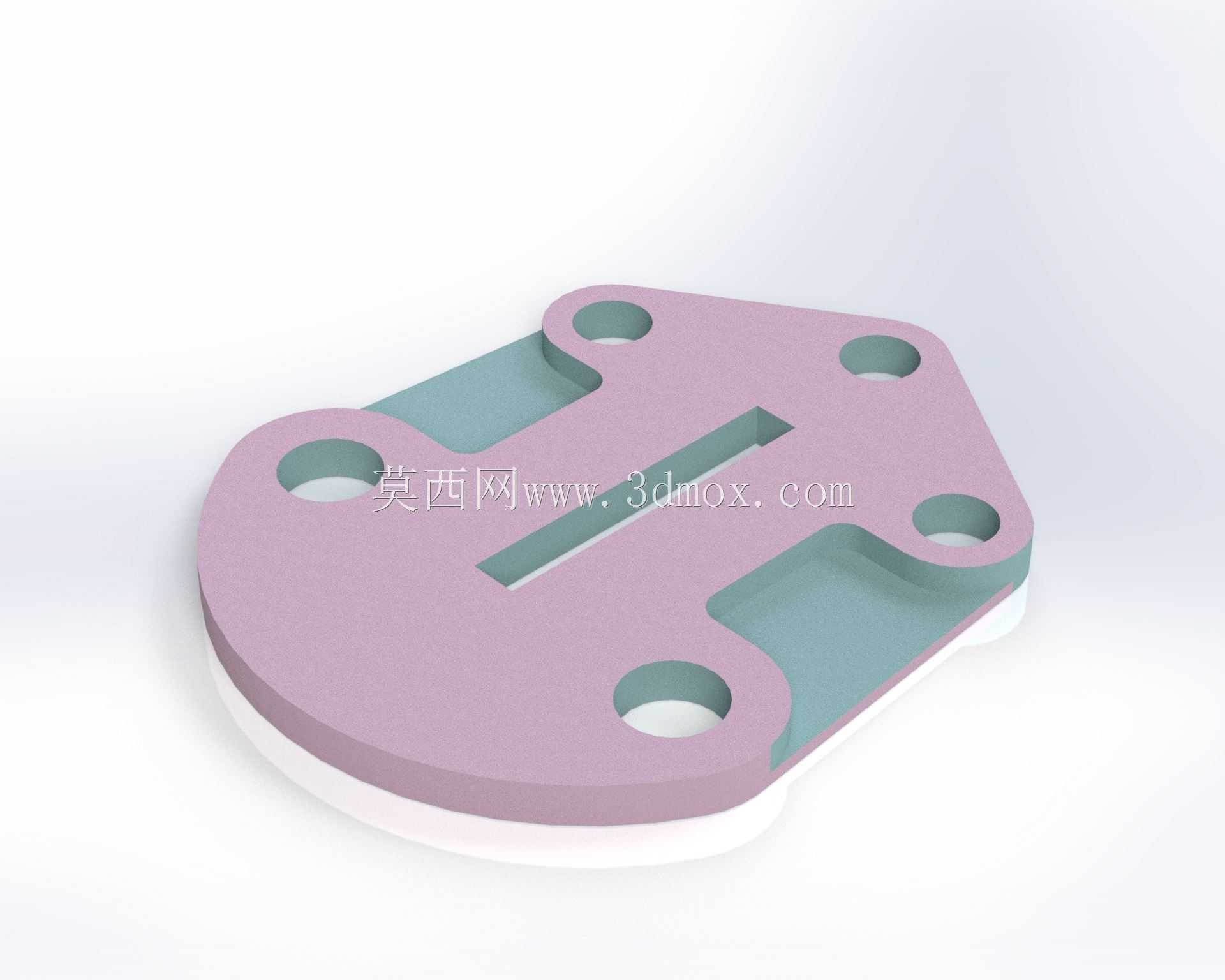

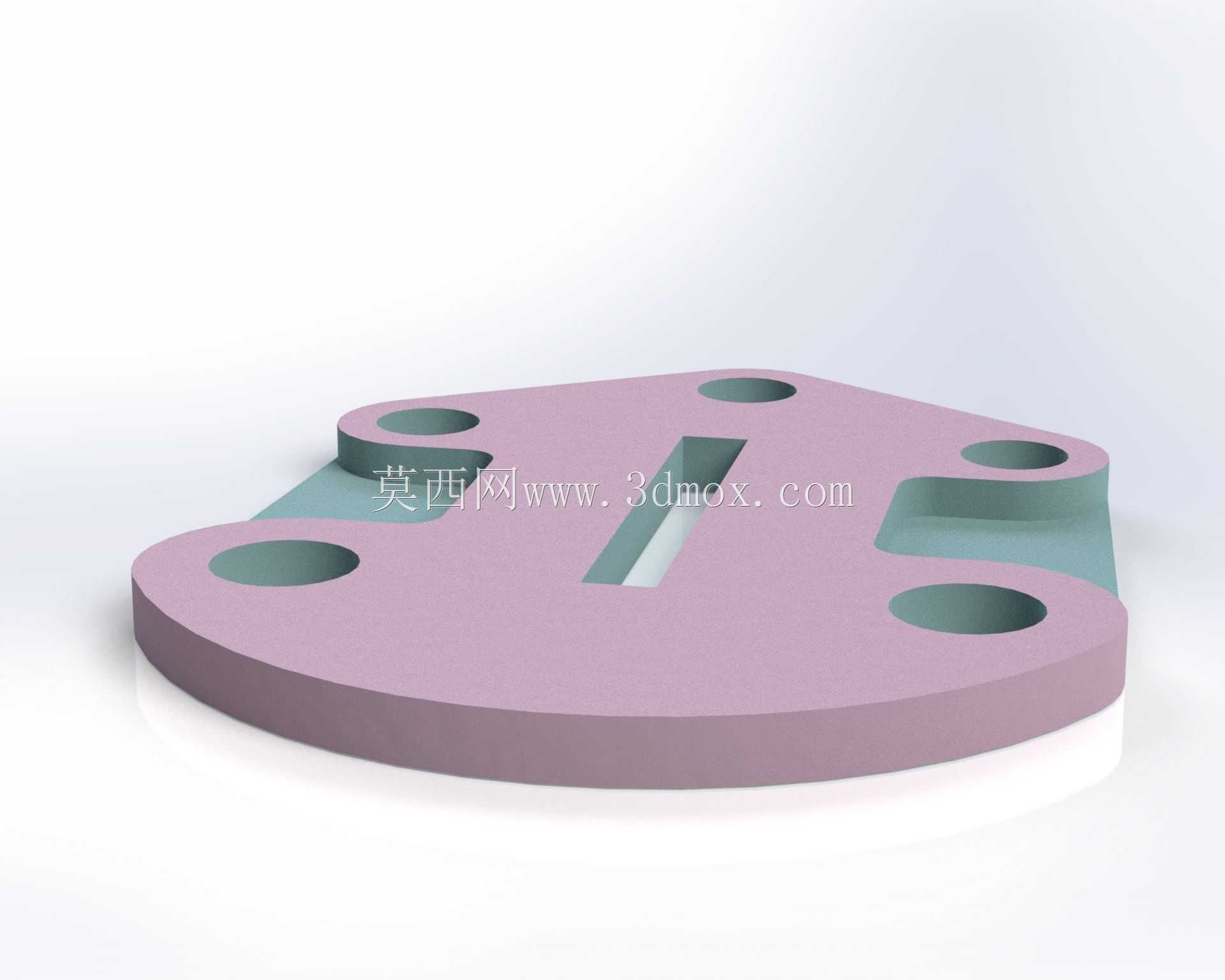

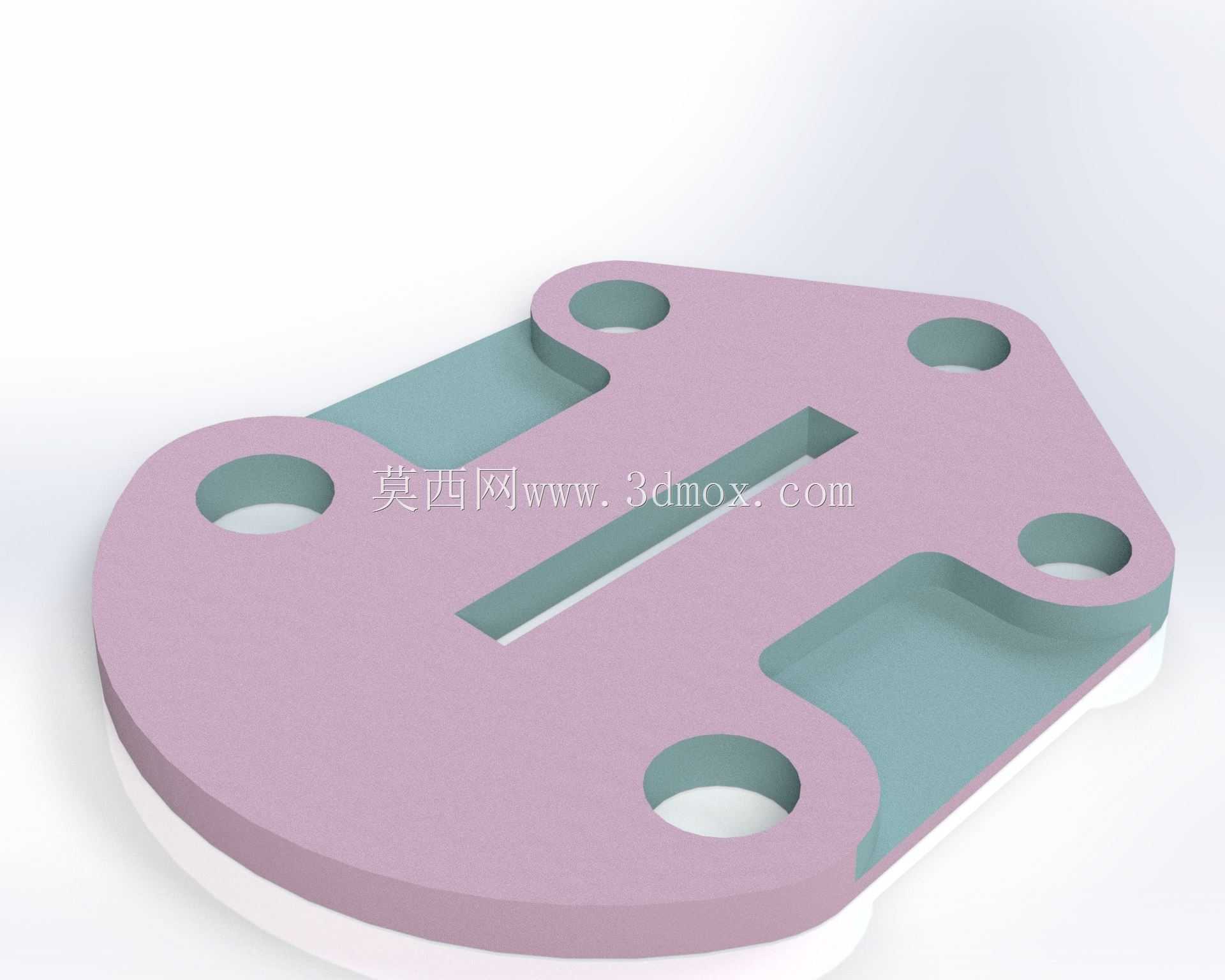

　　在工业传感检测类设备的装配环节，这类异形安装连接板是传感器与主机架之间的核心衔接零件，主要承担传感器的位置固定、姿态校准以及受力分散的作用，常见于自动化生产线的物料检测工位、设备运行状态监测点位、流体管路的参数检测节点中，能够适配狭小安装空间内的多方向固定需求，避免传感器直接安装在机架上出现的应力集中、位置偏移、振动松脱等问题。从结构设计逻辑来看，这块板件采用了非对称的异形轮廓，没有采用规则矩形的常规设计，核心是为了避让安装点位周边的管线、相邻运动部件以及设备原有结构的凸起部分，减少安装时的二次修配工作量。板件上的四个安装孔采用了差异化的孔径设计，其中两个Φ20的通孔用于穿装传感器的检测探头或者接线端，剩余的小孔用于穿装固定螺栓，

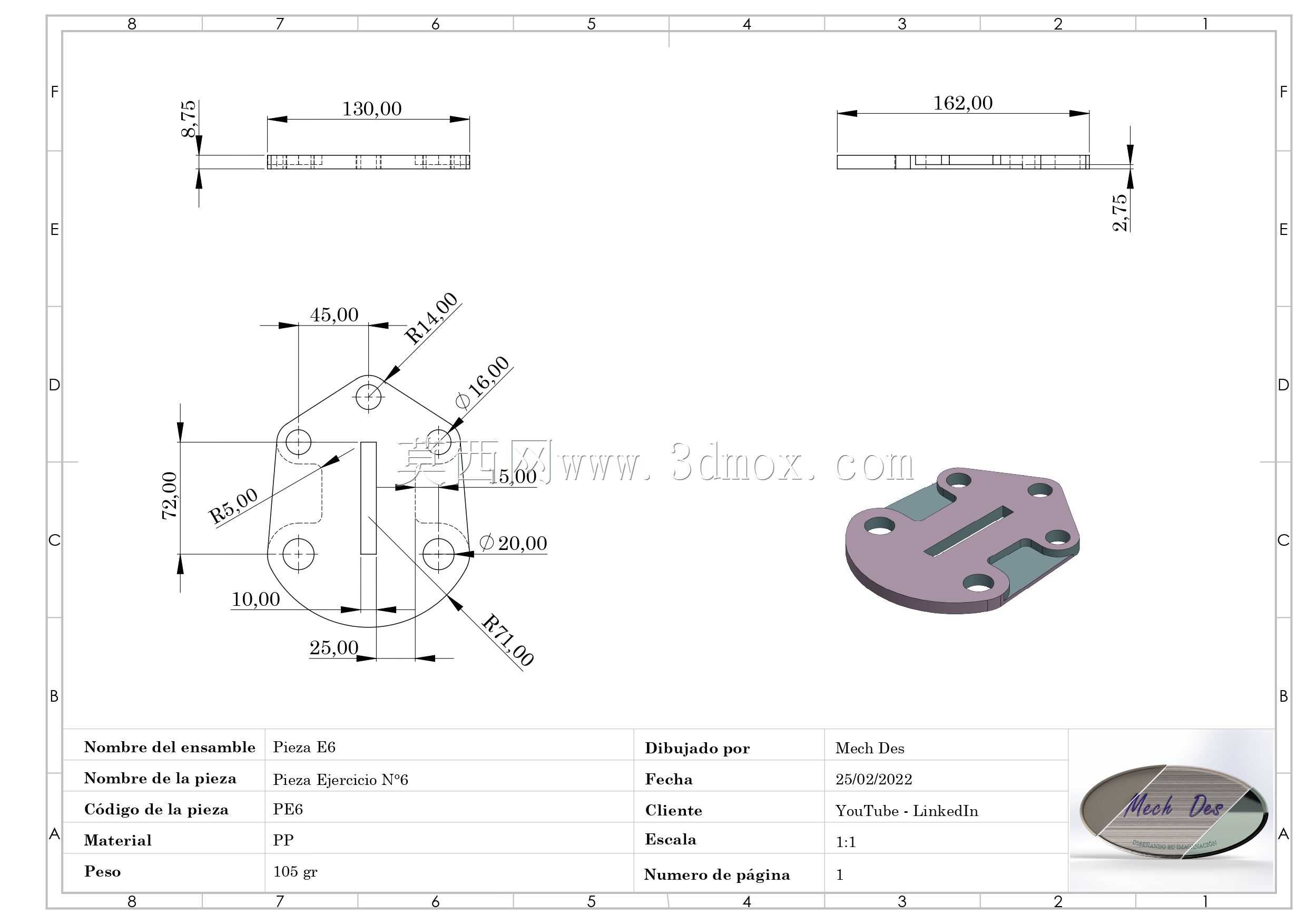

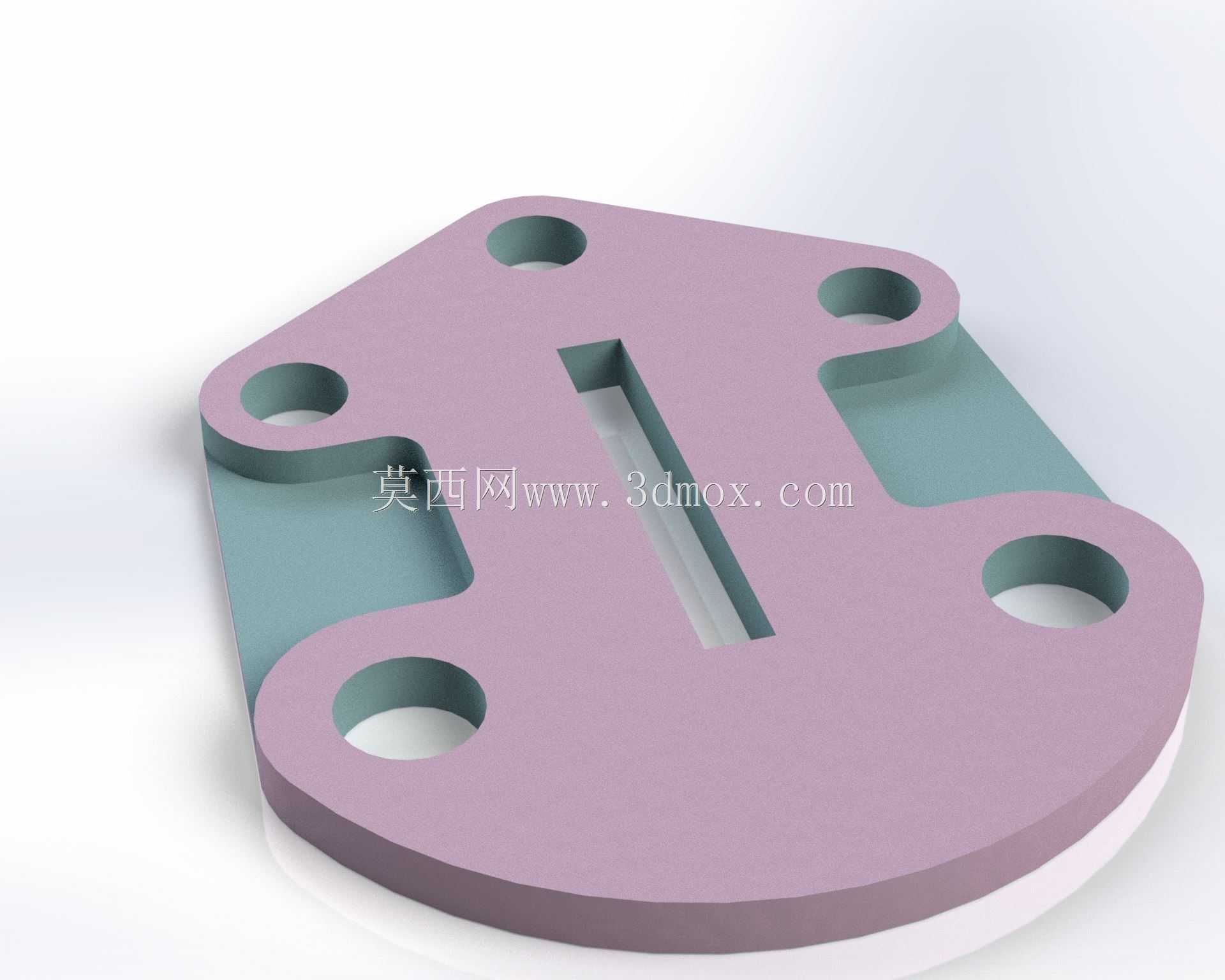

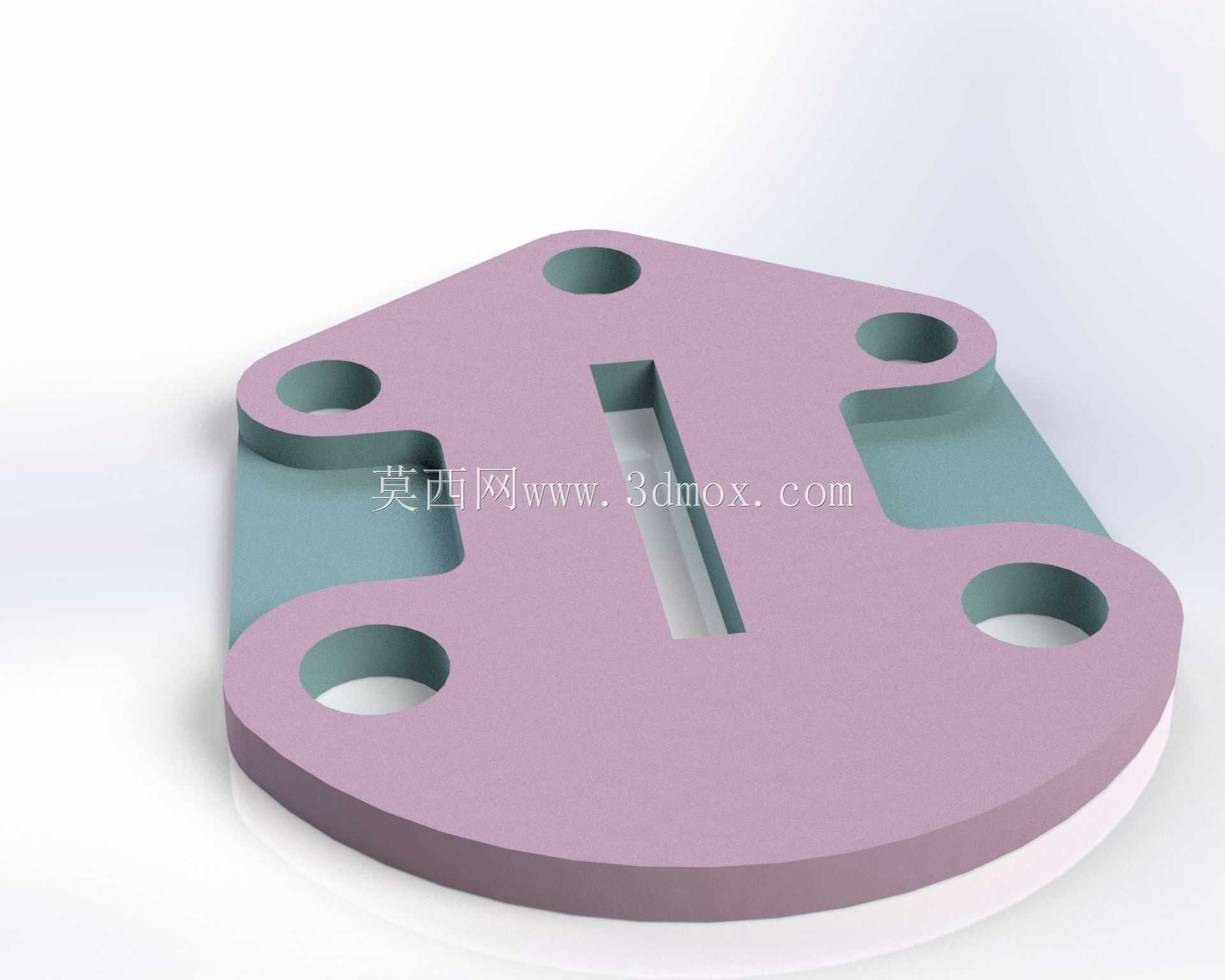

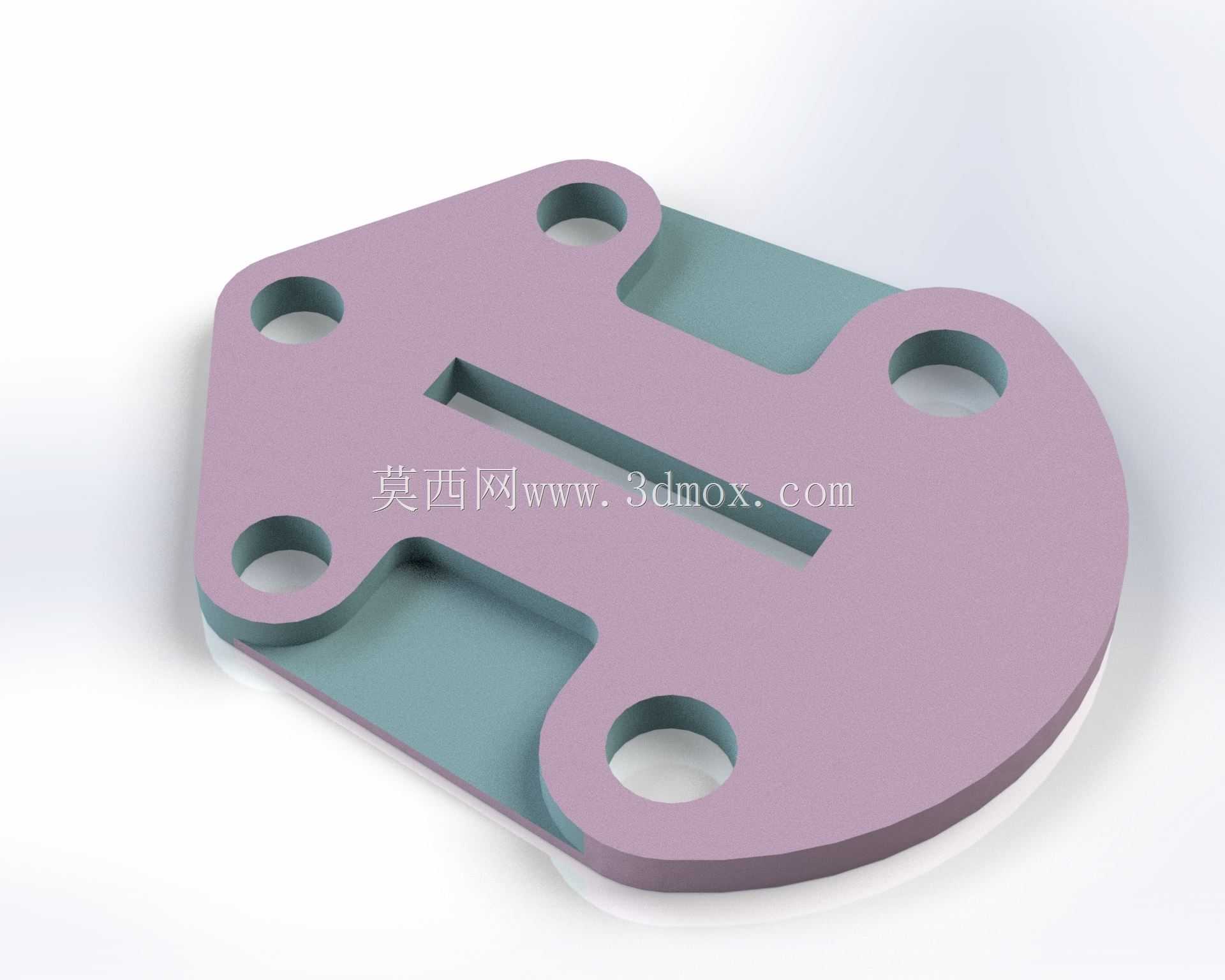

　　孔位的排布严格匹配对应传感器的安装孔距，同时兼顾螺栓拧紧时的操作空间，避免扳手与板体或者周边零件发生干涉。板体上开设的长条形通槽，主要作用是提供安装位置的微调余量，当传感器的检测距离需要小幅调整时，无需完全拆卸螺栓，只需松开紧固件沿着槽体方向滑动板件即可完成位置校准，大幅降低现场调试的时间成本。从尺寸边界来看，板件的最大轮廓长度控制在162mm，最大宽度为72mm，整体厚度为2.75mm，属于薄型安装板范畴，不会占用过多的安装纵深空间，适配设备内部紧凑的布局要求。板体上的多处圆弧过渡设计，一方面是为了消除钣金或者机加工过程中的应力集中点，避免板件在长期受振动的工况下出现裂纹，另一方面圆弧轮廓能够减少安装过程中对操作人员的划伤风险，

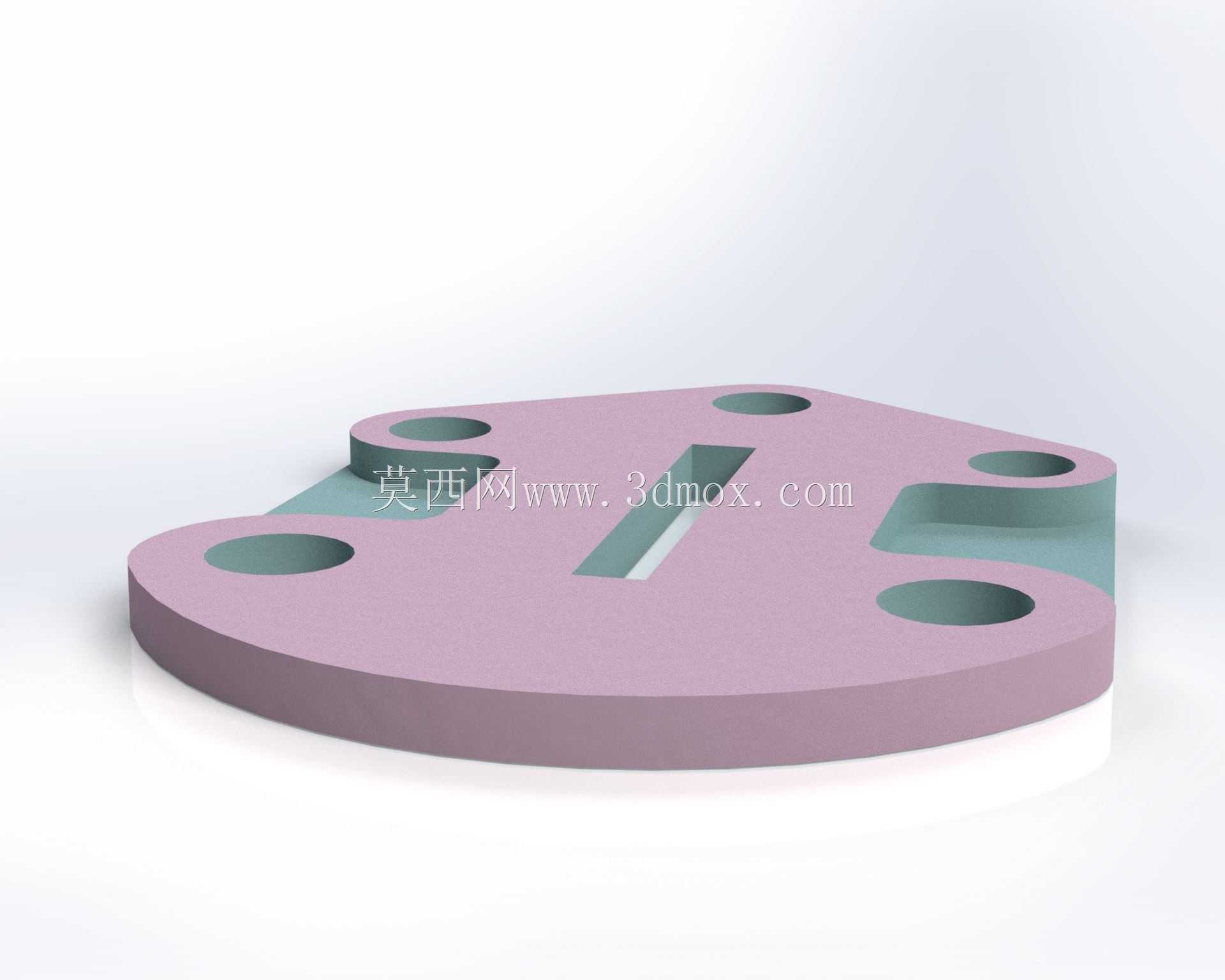

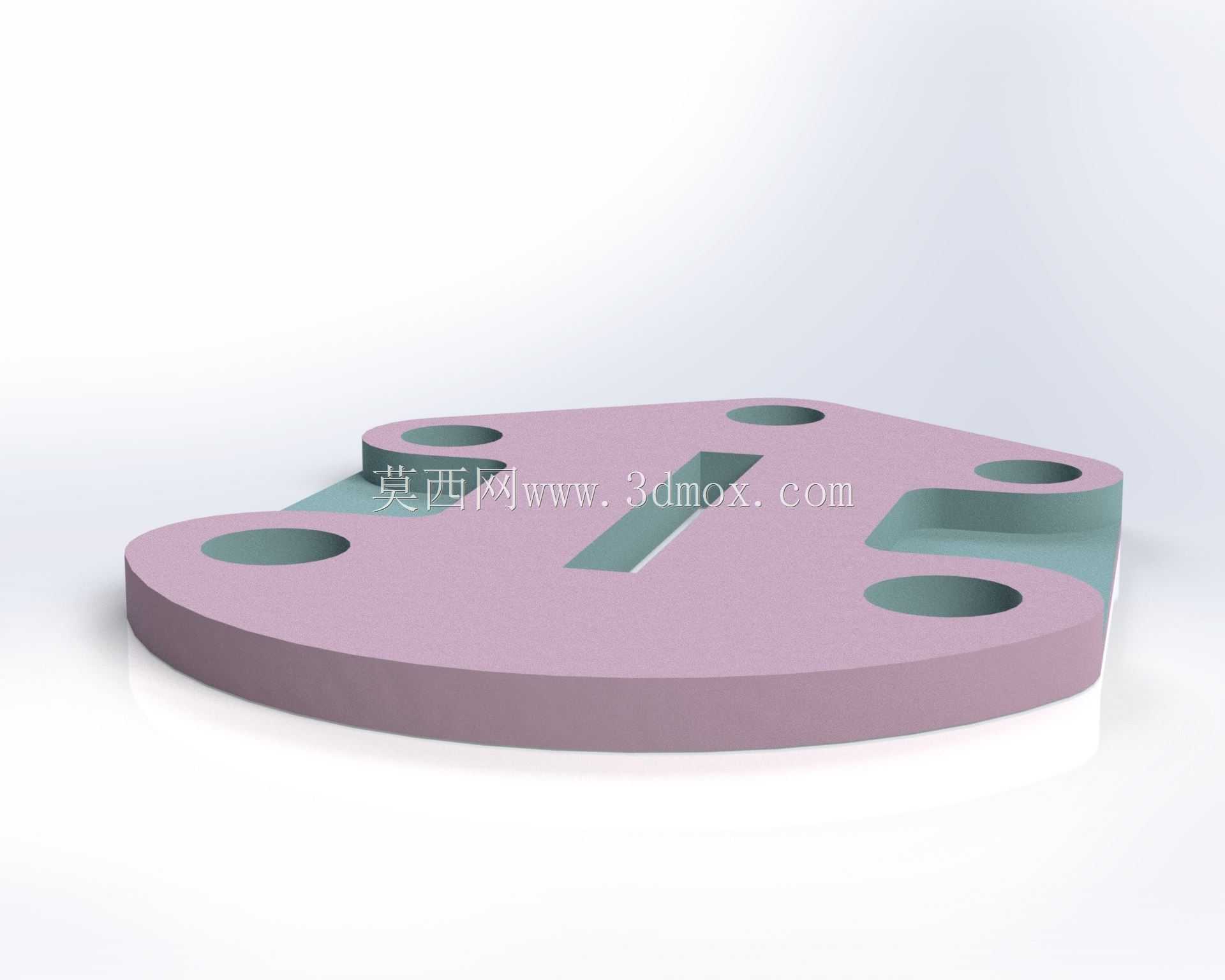

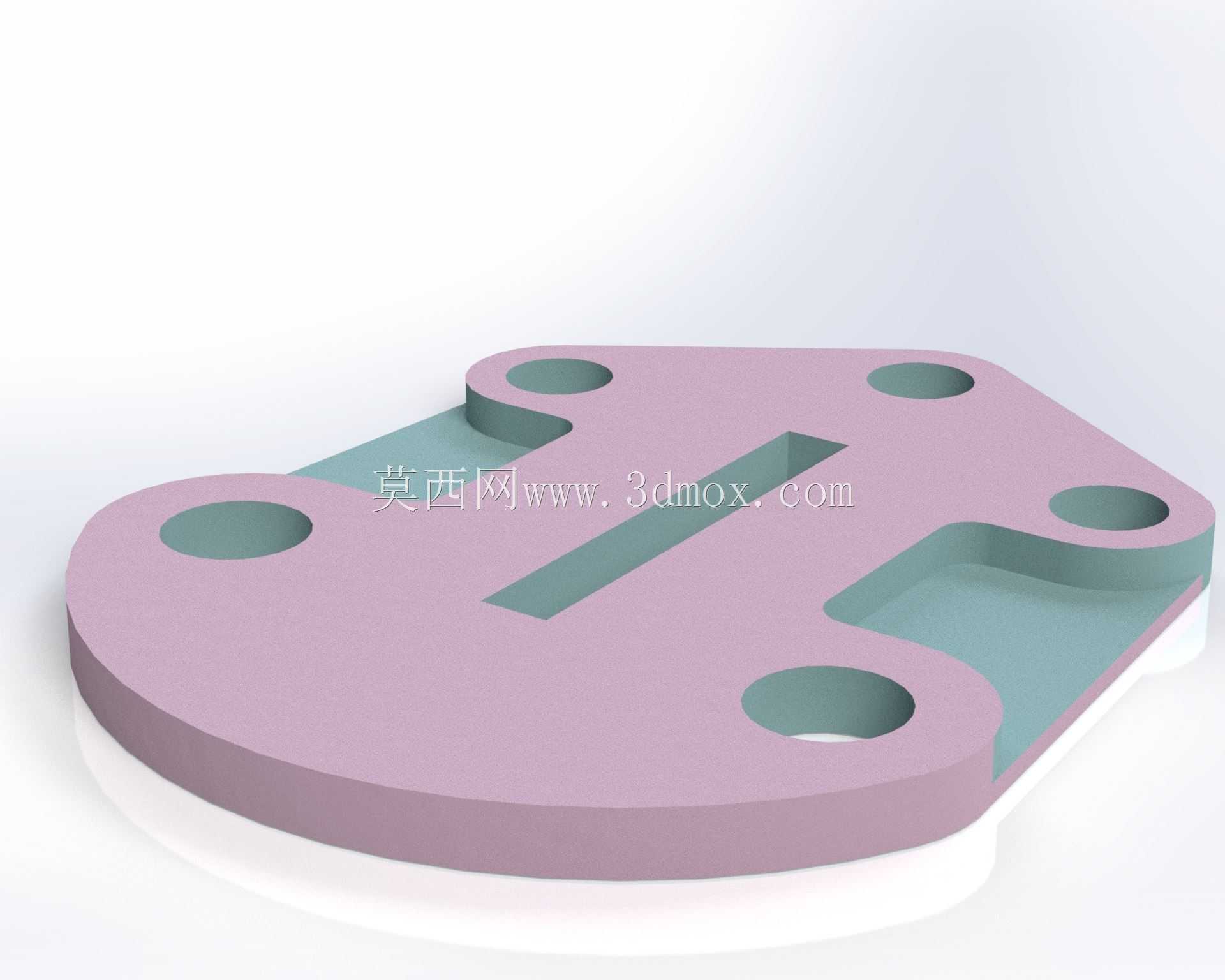

　　同时避让周边的旋转运动部件，防止运行过程中发生剐蹭。在材质选择的适配性上，这类板件通常采用PP或者PE工程塑料加工，也可根据使用工况更换为铝合金材质，105g左右的自重不会给安装机架带来额外的负重负担，同时工程塑料材质具备一定的绝缘性能，能够避免传感器信号传输过程中受到机架金属部分的电磁干扰，保证检测数据的稳定性。板件背面的局部加厚凸台设计，主要是为了提升安装孔位的结构强度，因为薄型板件在螺栓拧紧时容易出现孔位变形，凸台结构能够增加孔位处的受力厚度，保证螺栓锁紧后的连接可靠性，即使在设备长期运行产生持续振动的情况下，也不会出现板件变形导致的传感器位置偏移。从实际装配的适配性来看，这块板件的安装面平面度控制在合理公差范围内，

　　能够保证传感器安装后与检测面的平行度或者垂直度要求，避免因为安装面倾斜导致的检测误差。板件边缘的R5、R14、R71等不同半径的圆弧过渡，都是根据安装点位周边的设备轮廓逆向匹配设计的，每一处圆弧的曲率都对应周边零件的避让需求，没有多余的结构设计，在满足安装强度和功能需求的前提下，尽可能缩小板件的整体轮廓，减少材料消耗。在设备维护环节，这种标准化的安装连接板能够大幅提升传感器的更换效率，当传感器出现故障需要替换时，只需拆卸板件上的固定螺栓即可整体取下传感器和连接板，无需重新校准安装位置，更换后直接复位即可保证检测精度，减少设备停机维护的时间。针对不同的检测工况，这类板件还可以根据实际需求调整安装孔的位置和槽体的长度，适配不同型号的传感器安装需求，具备一定的通用适配性，能够减少非标安装件的设计重复工作量。
