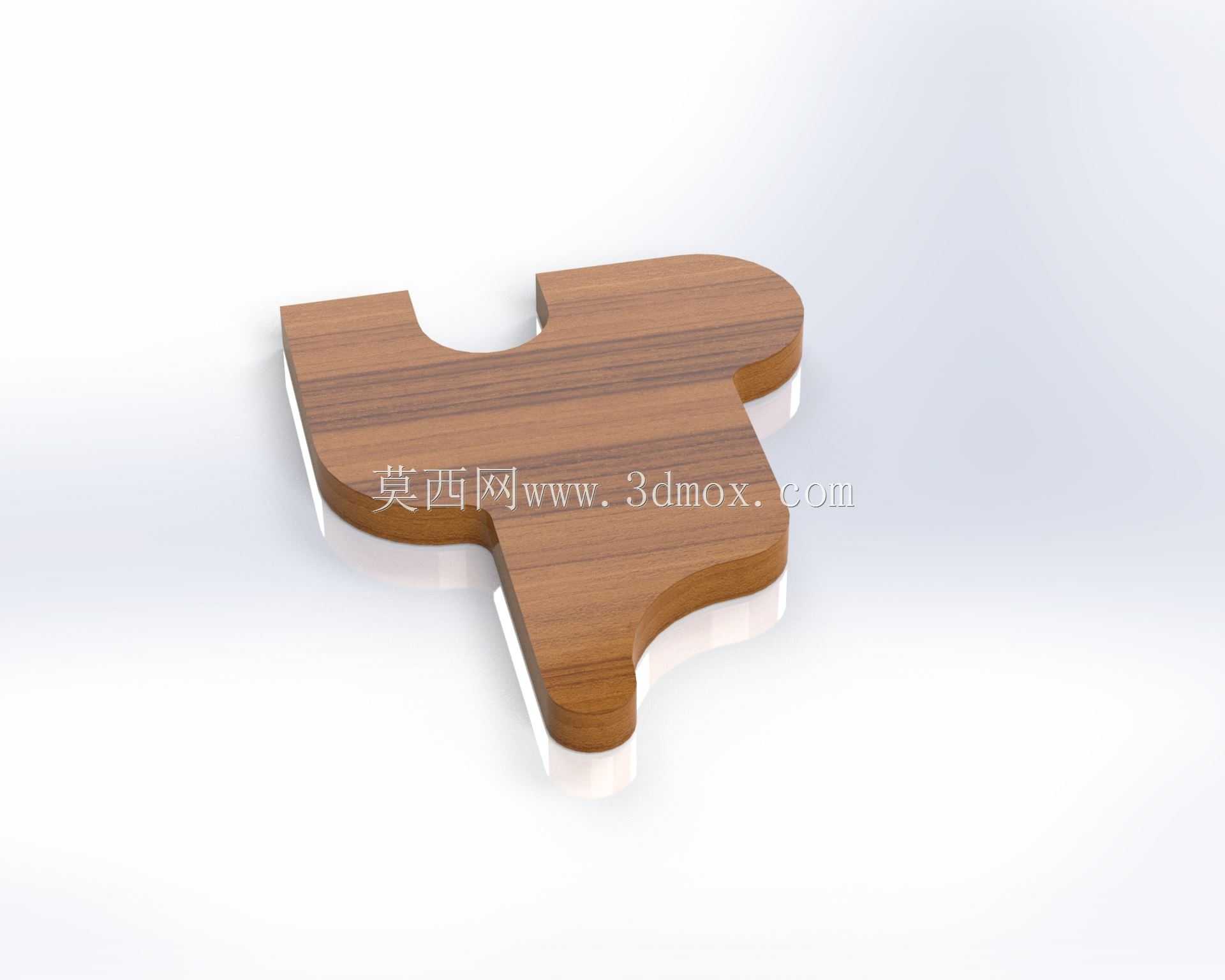

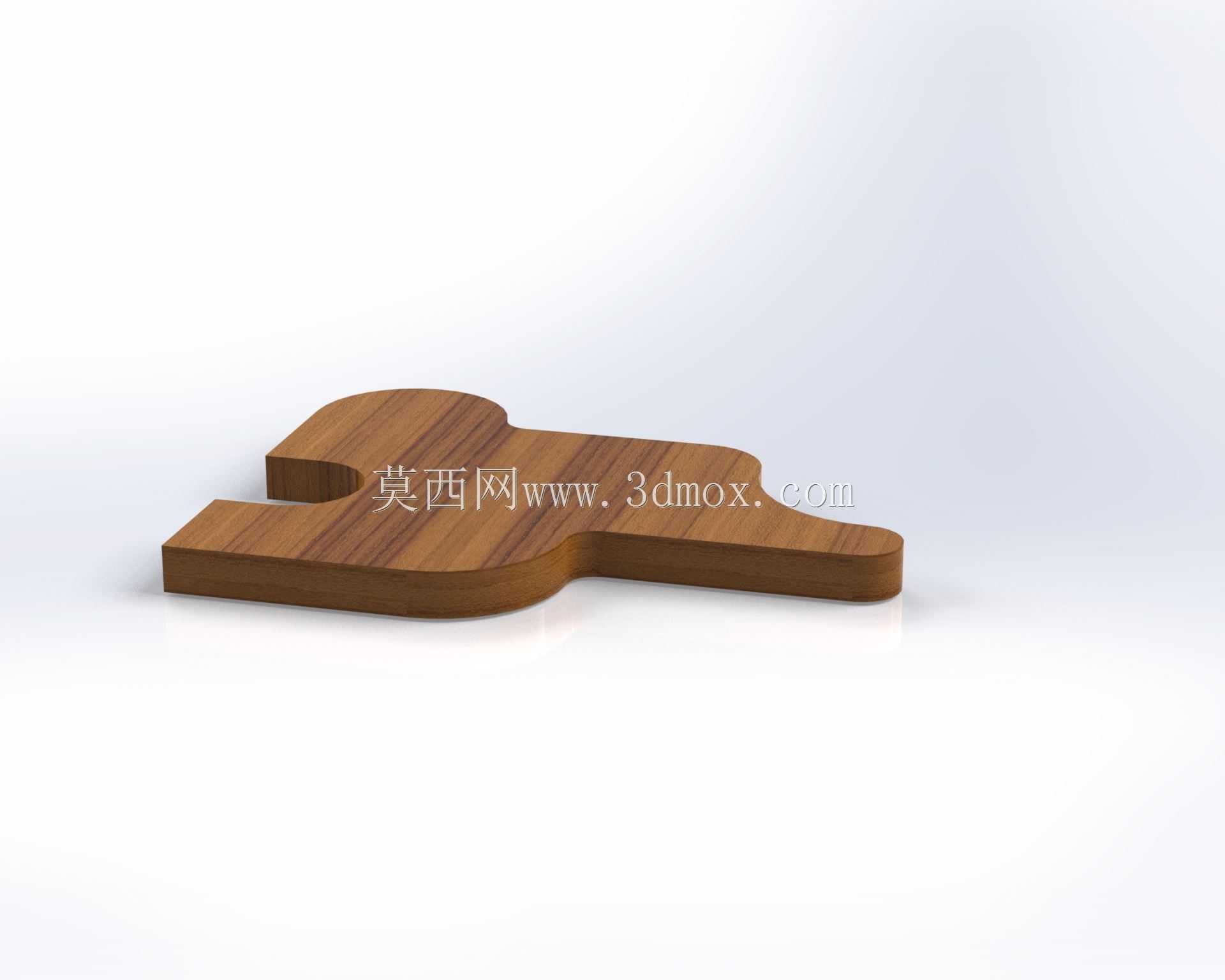

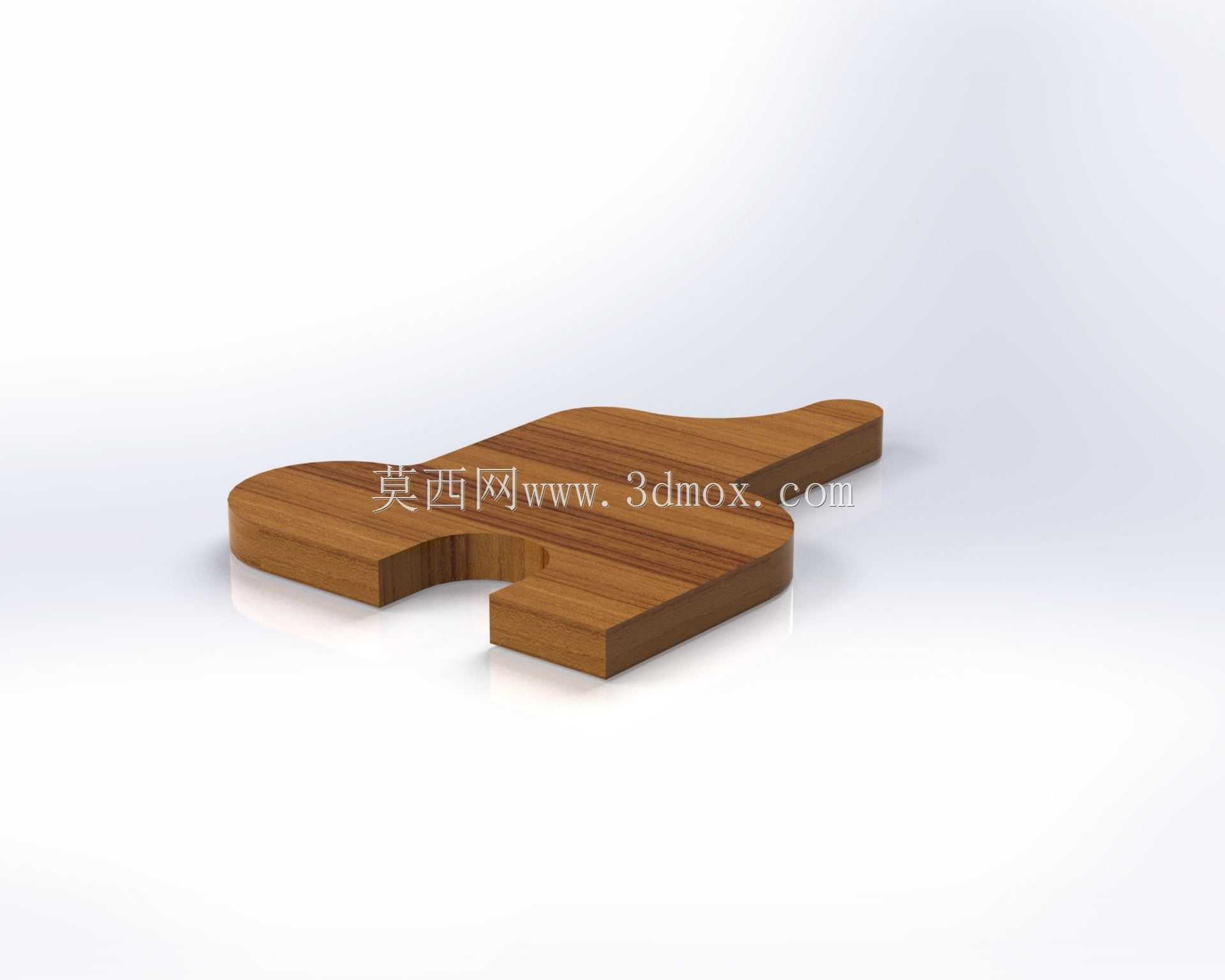

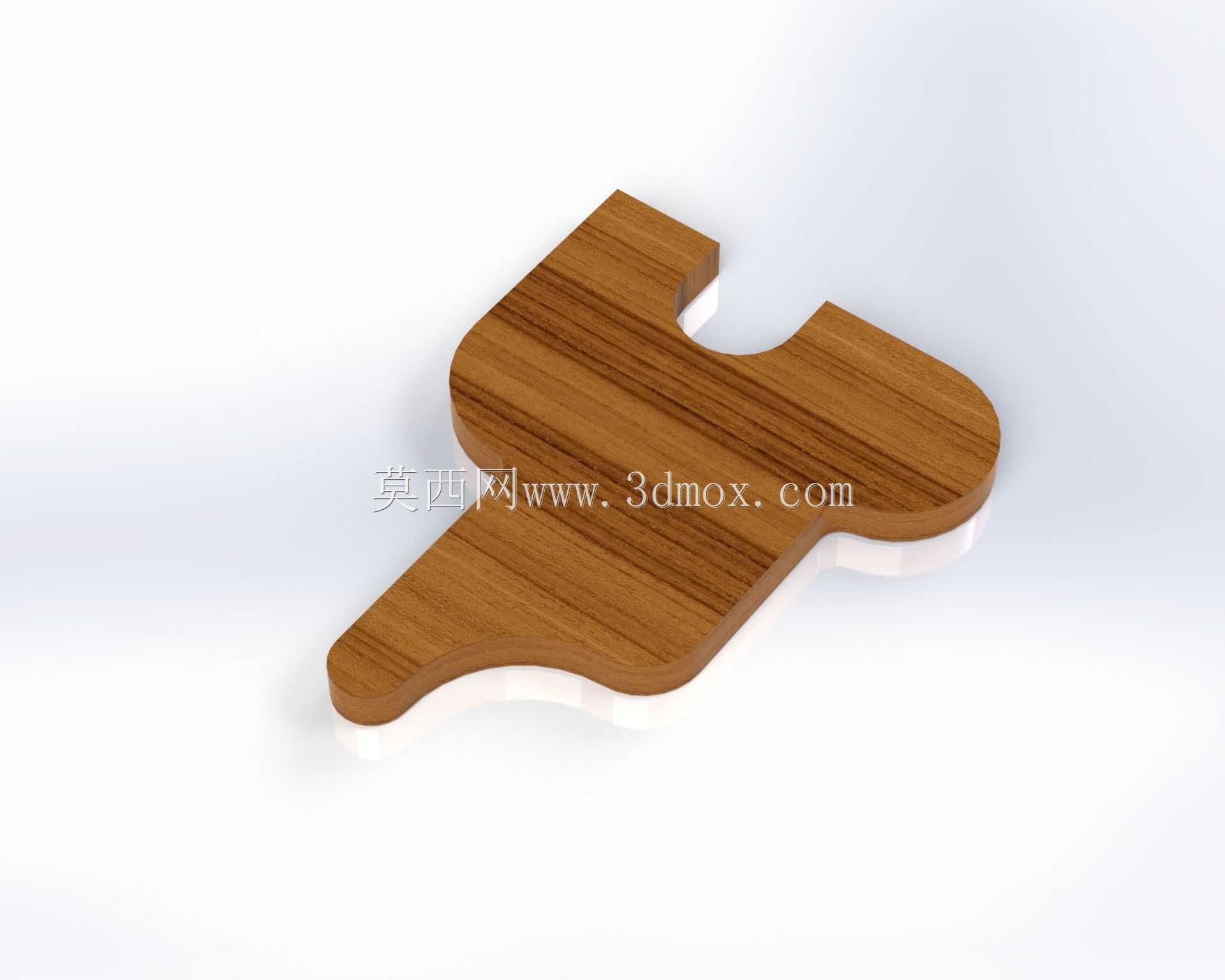

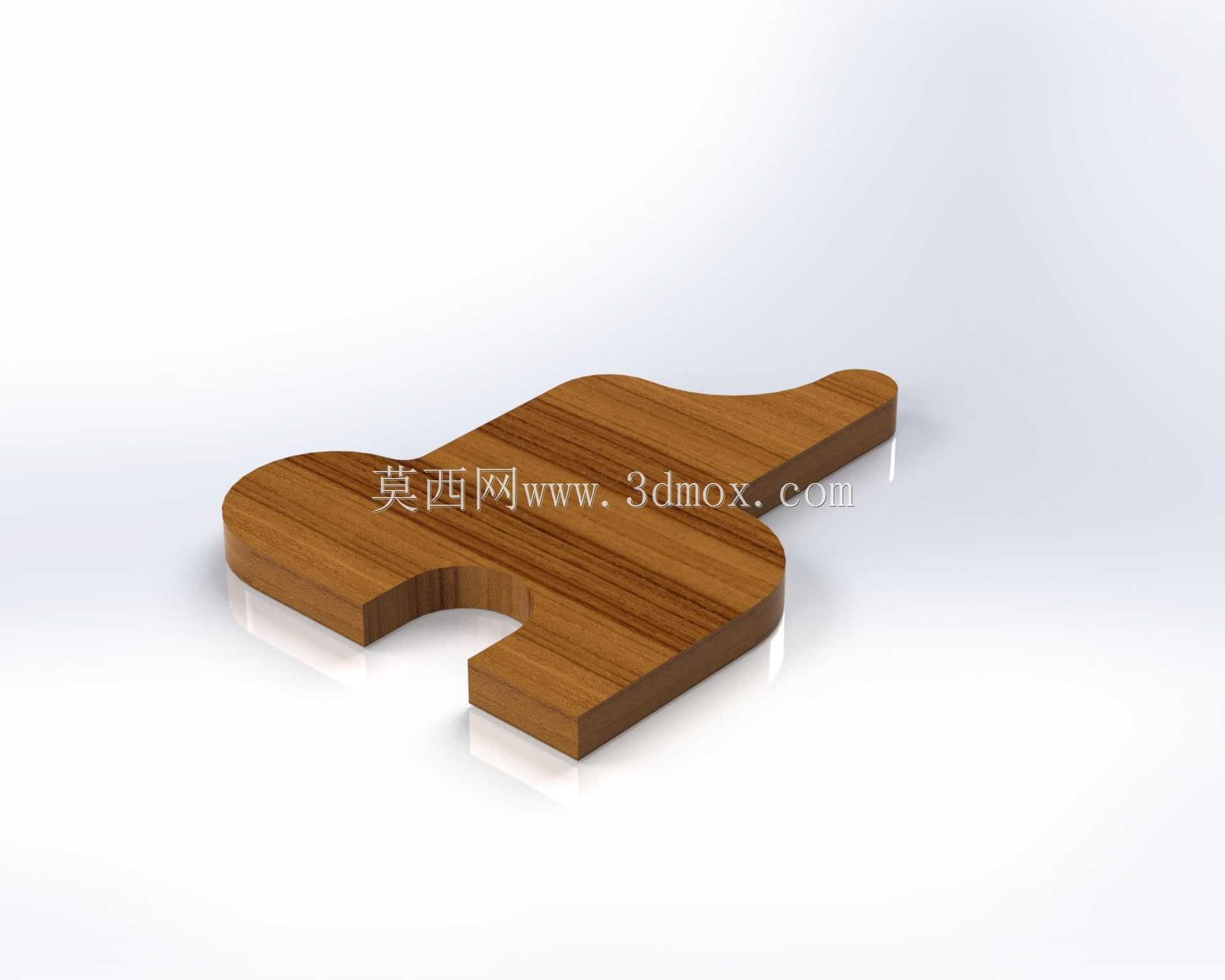

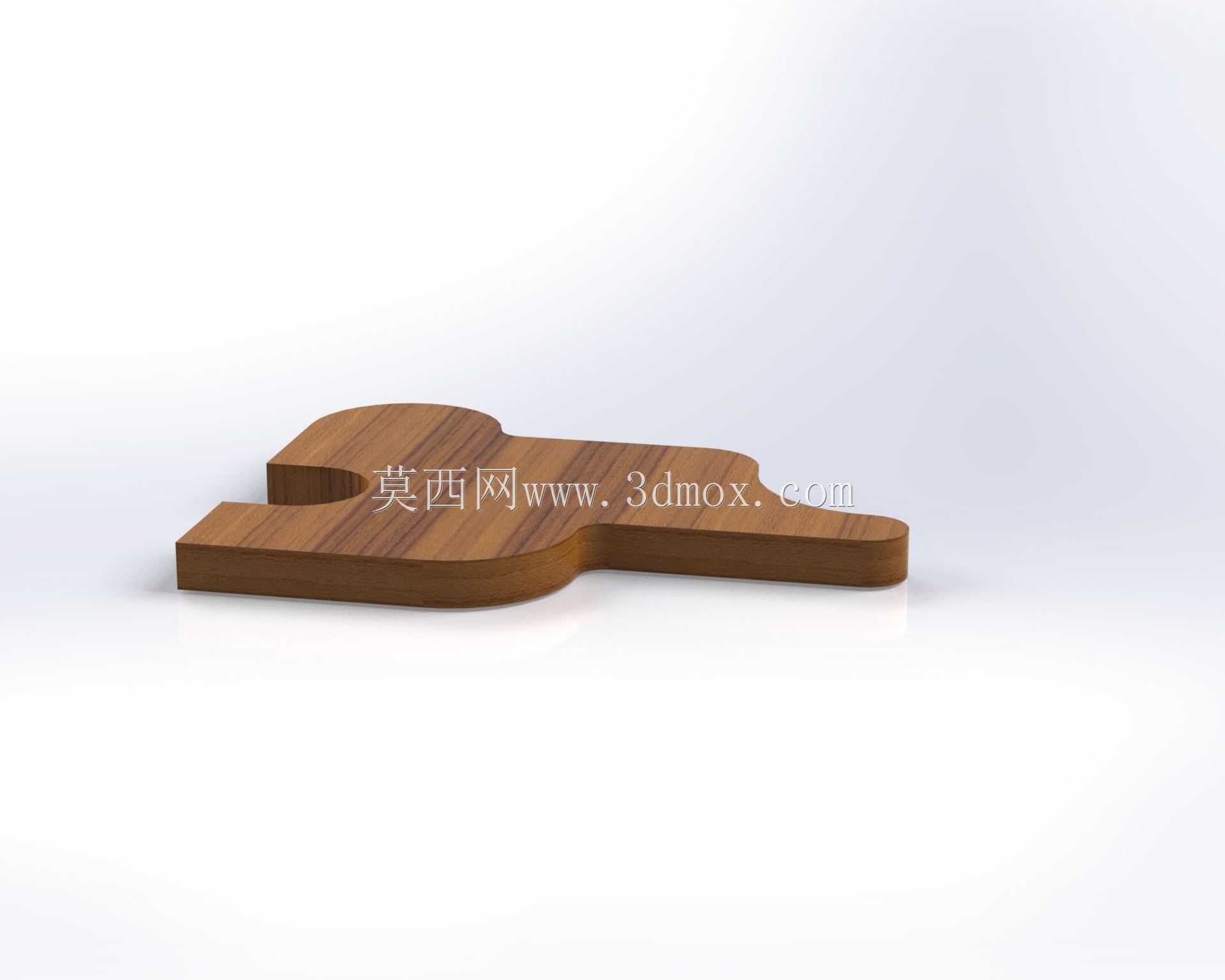

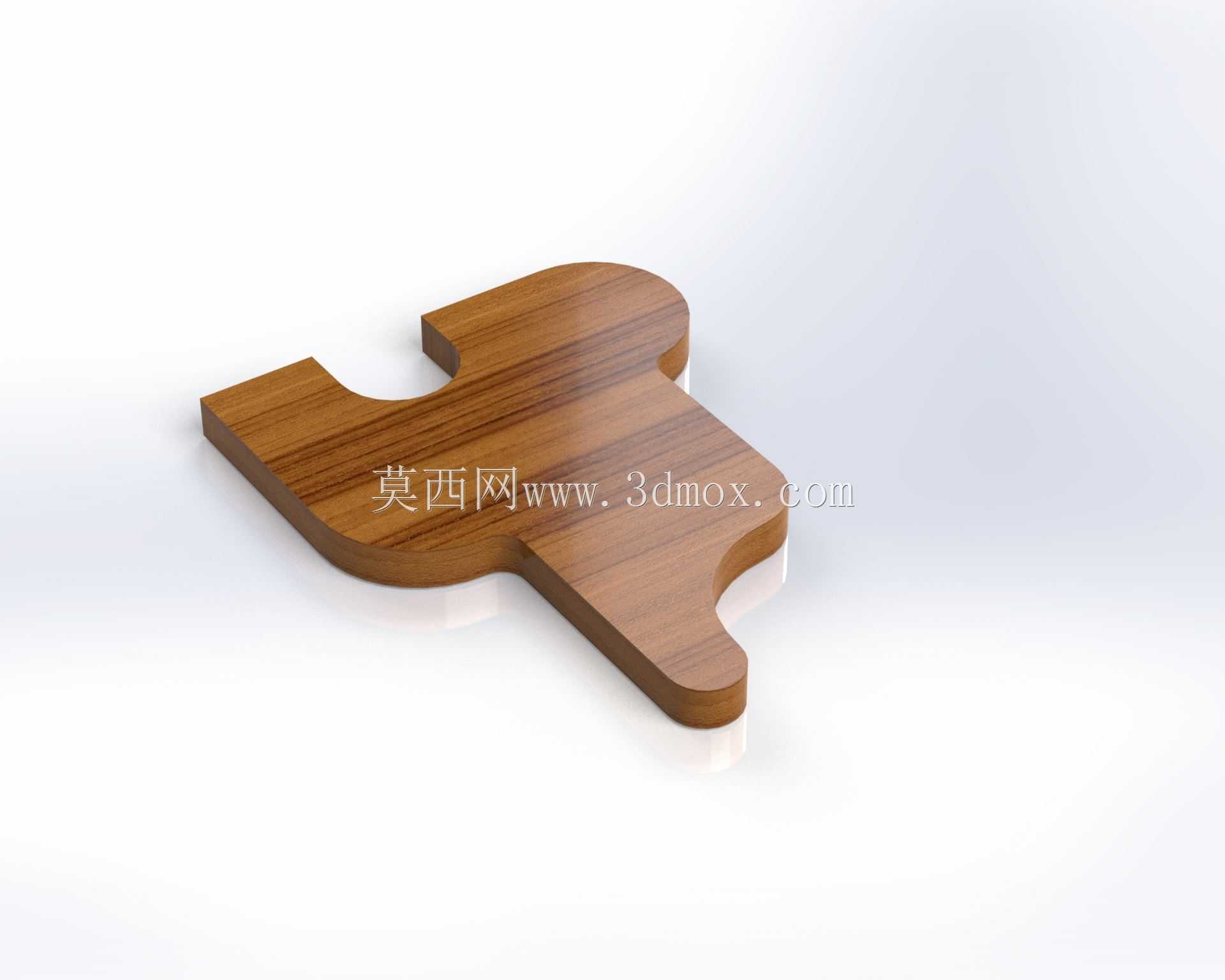

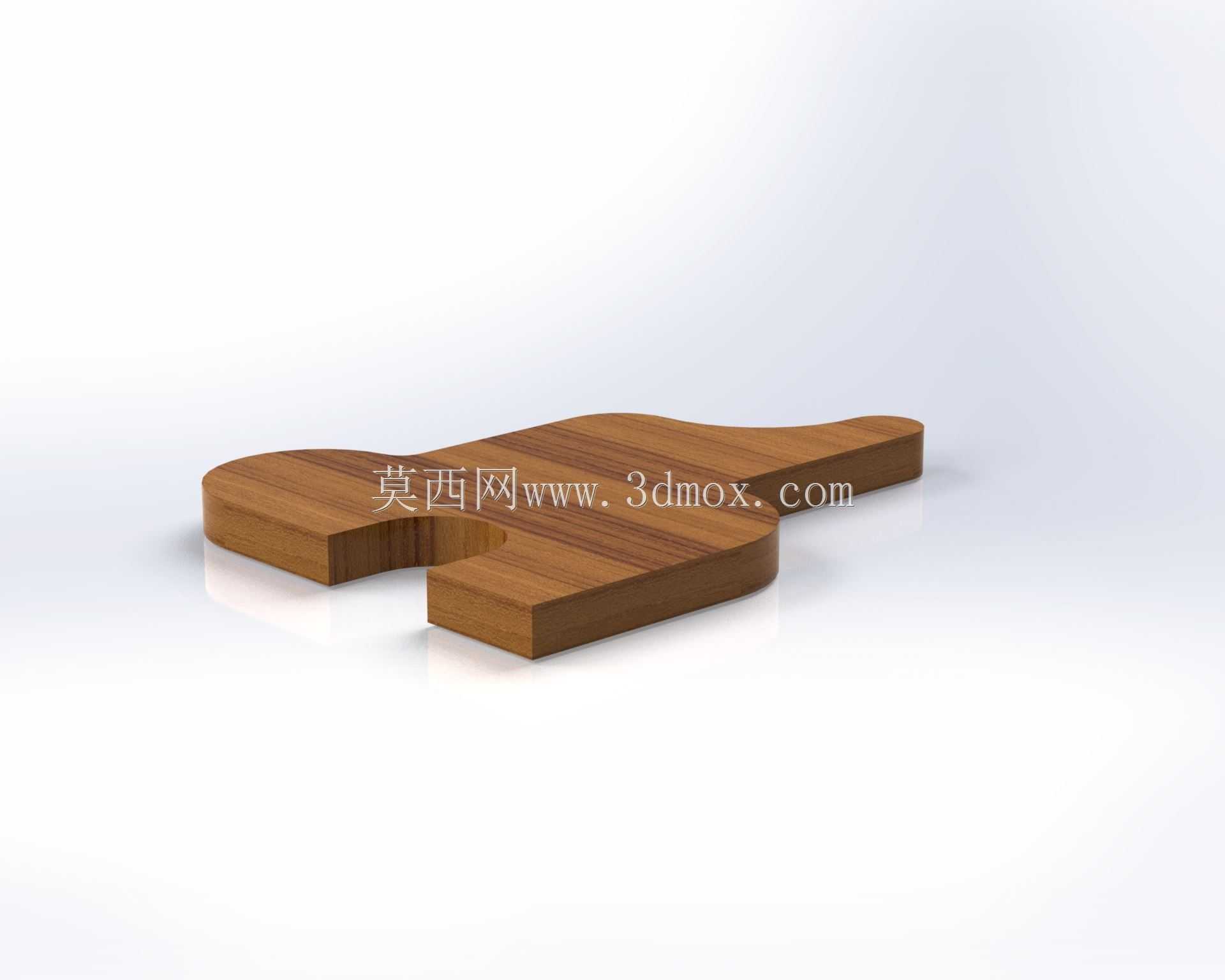

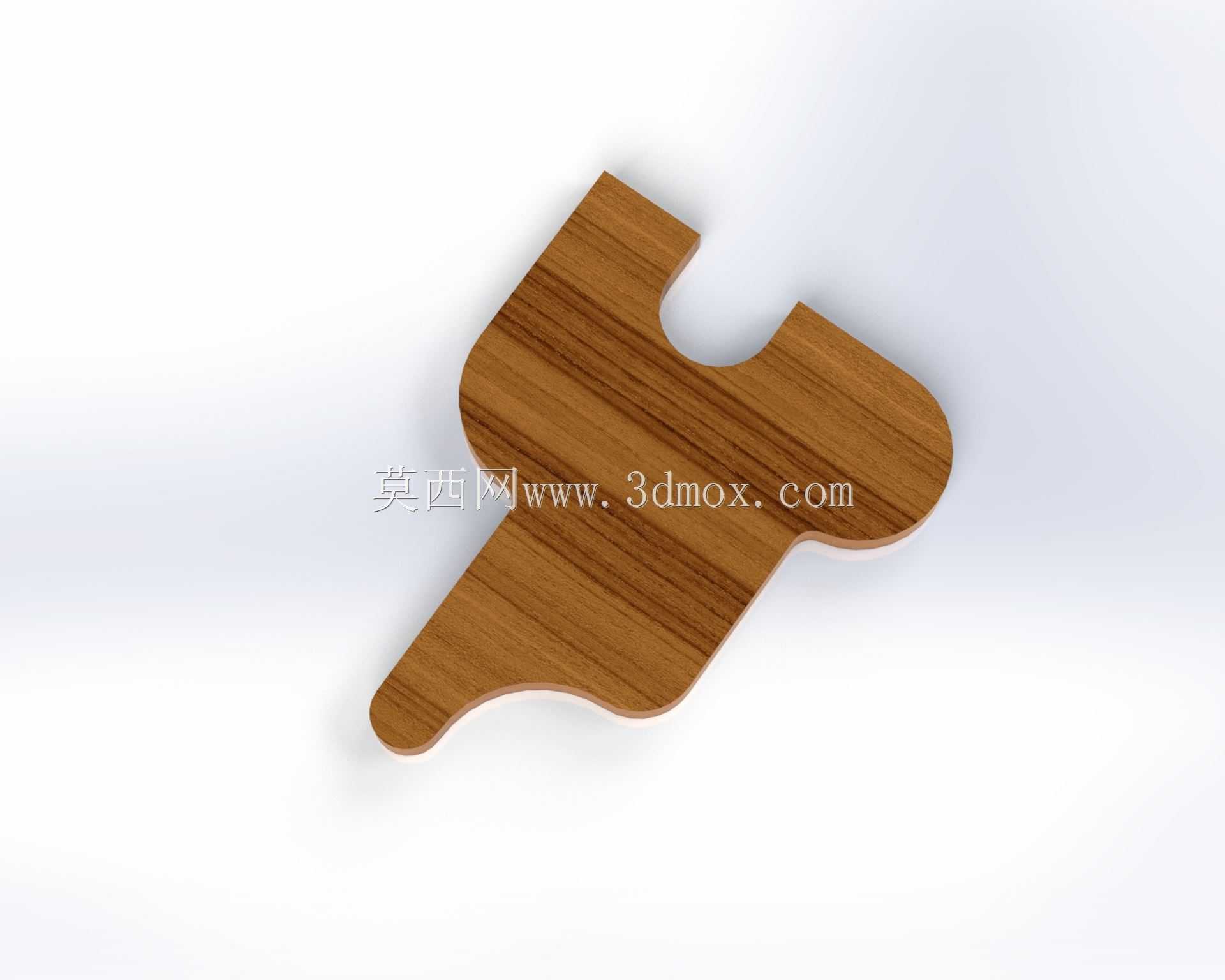

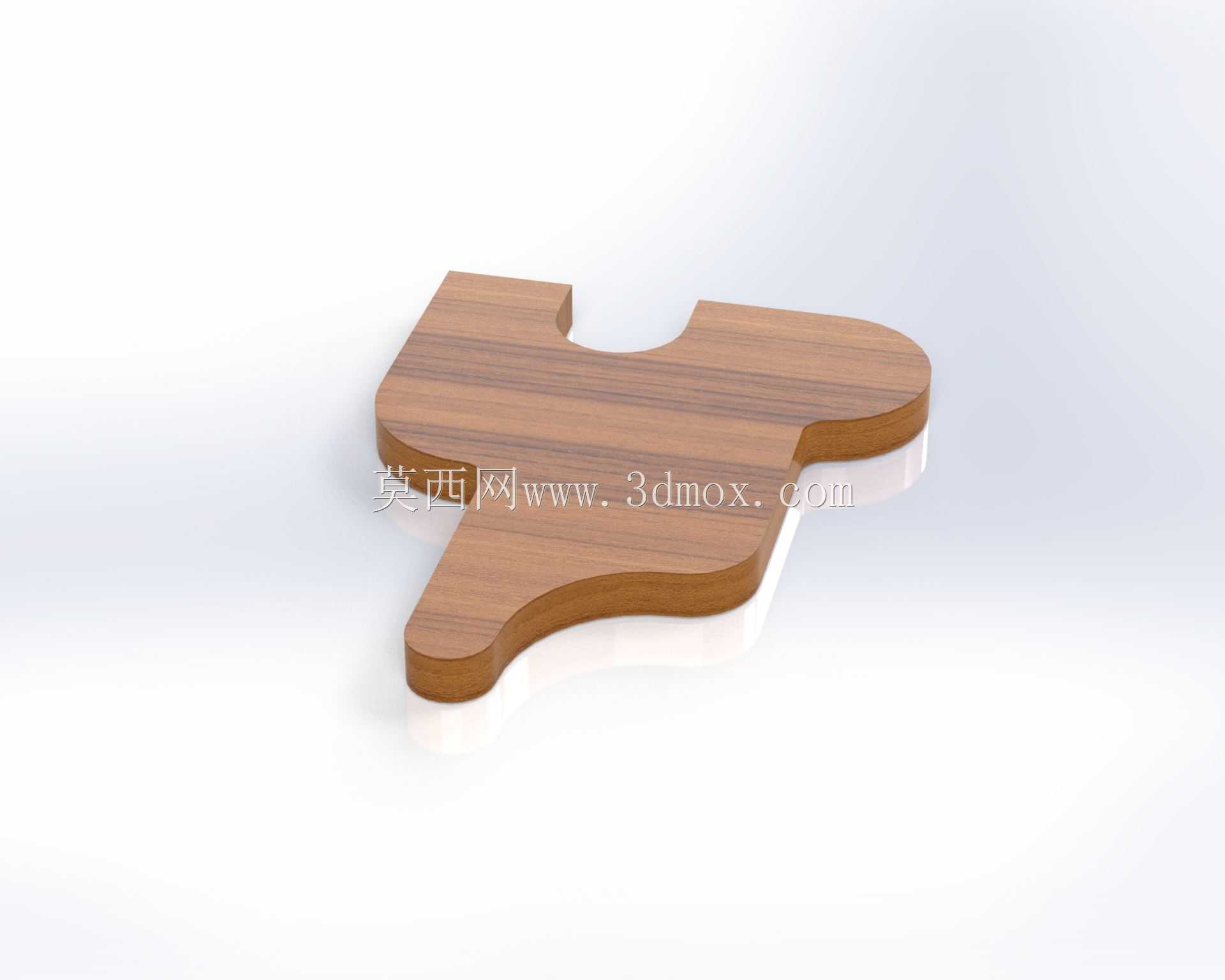

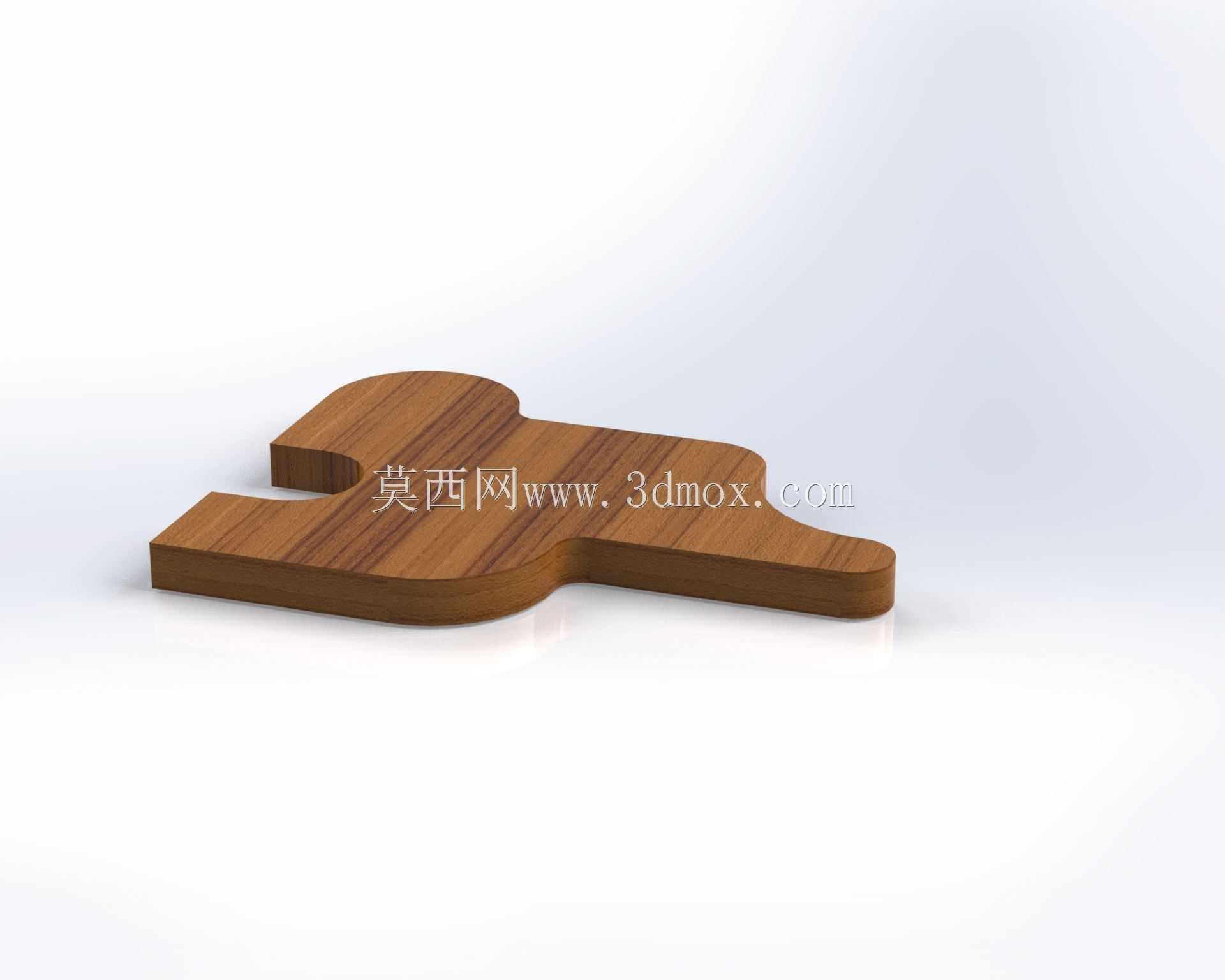

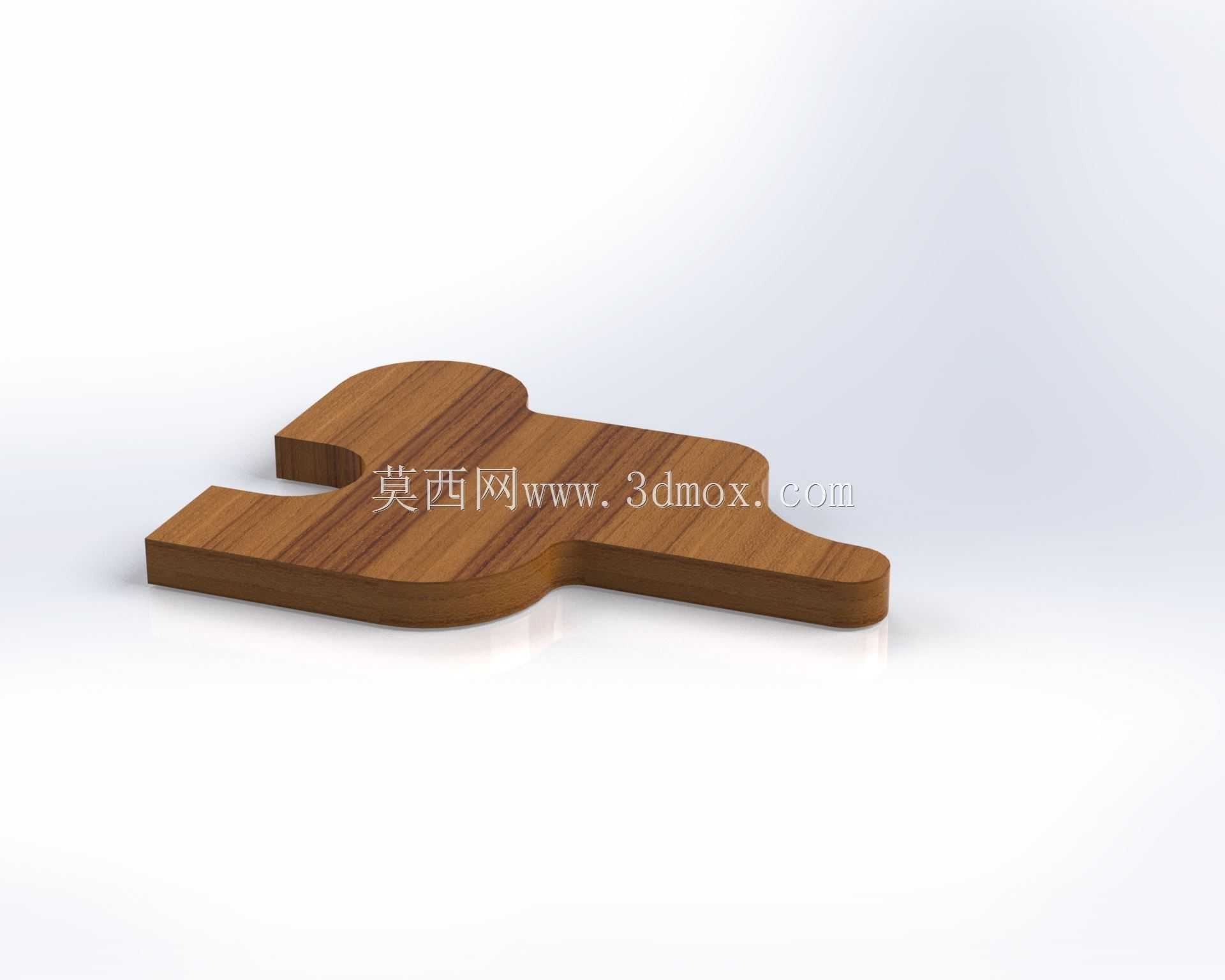

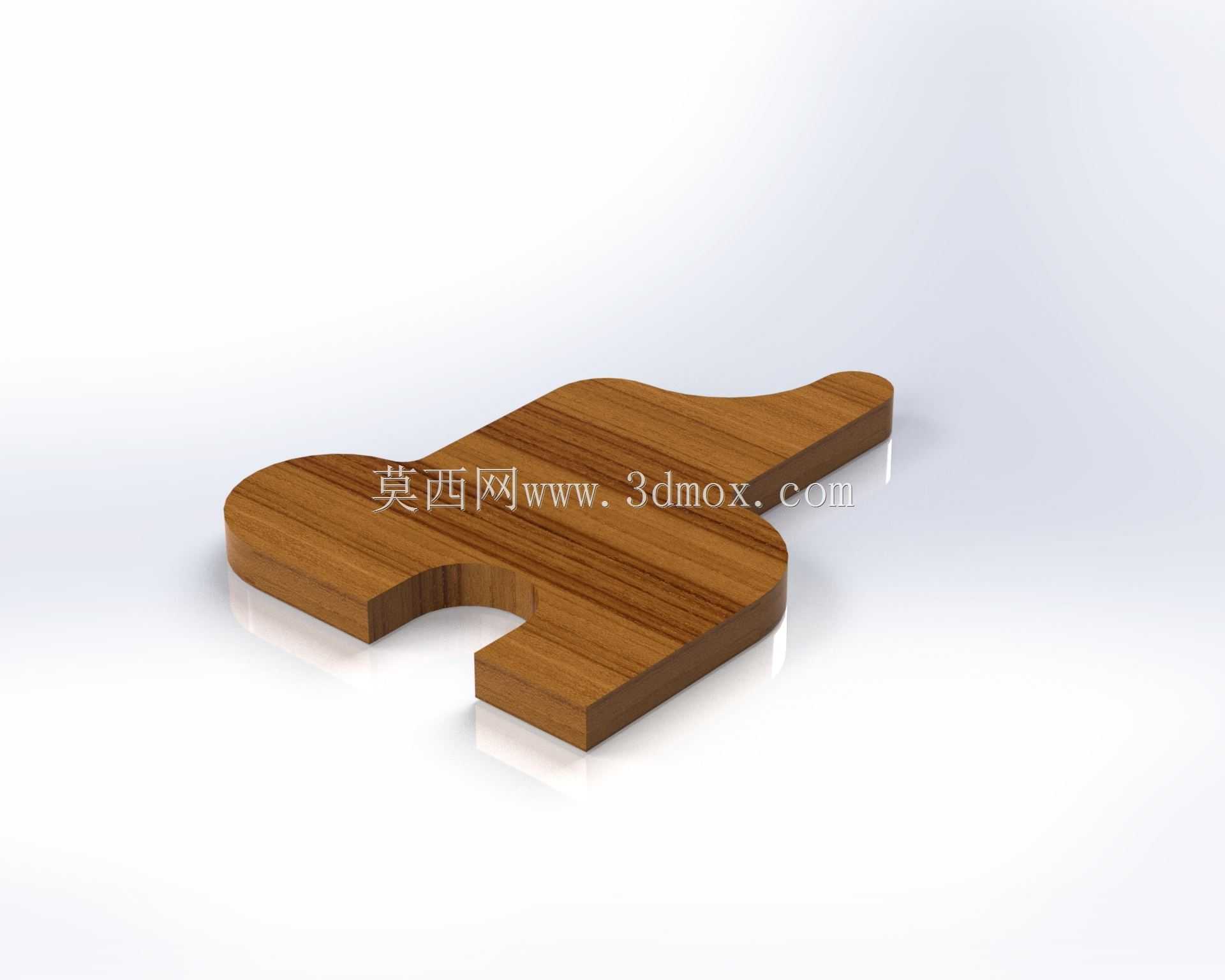

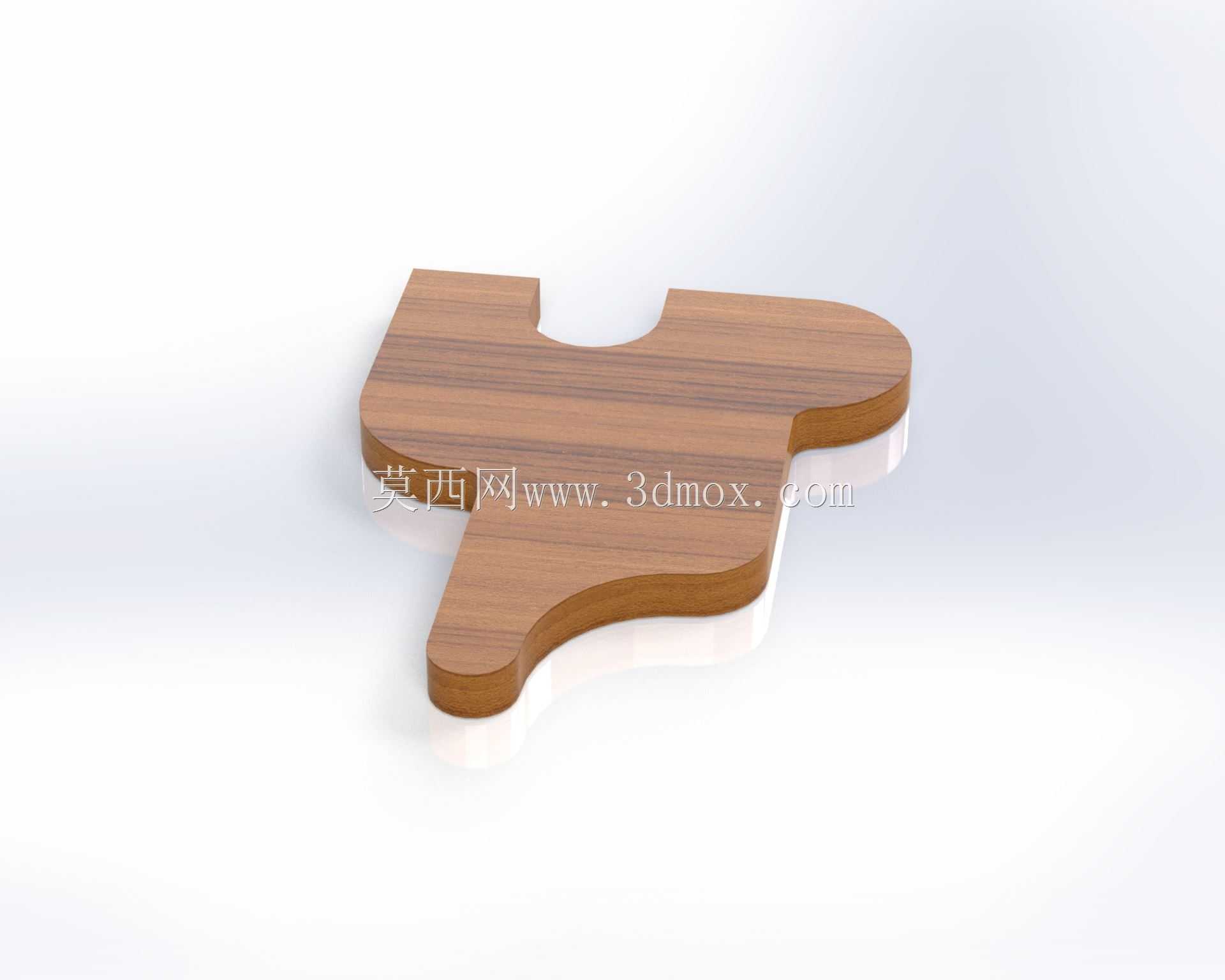

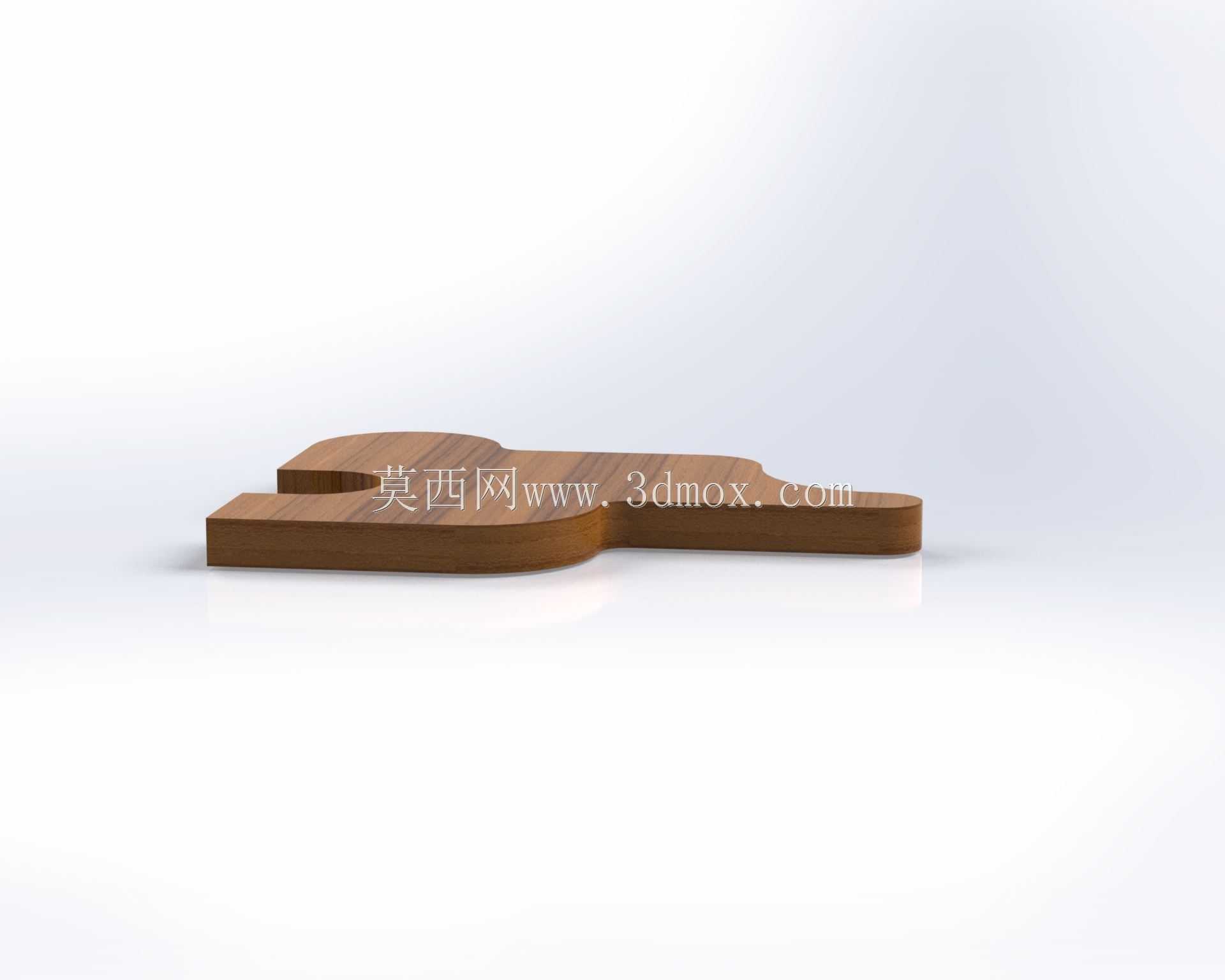

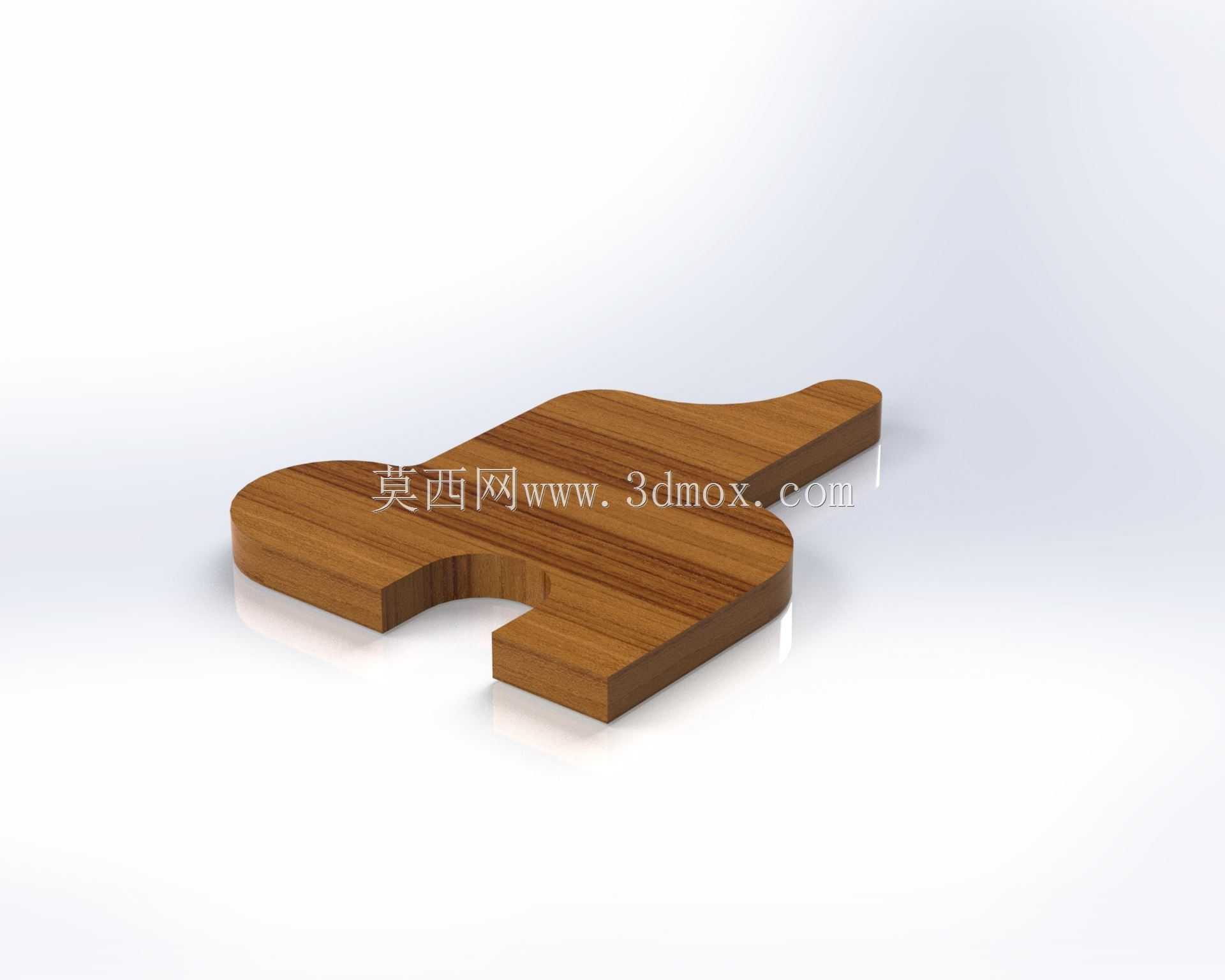

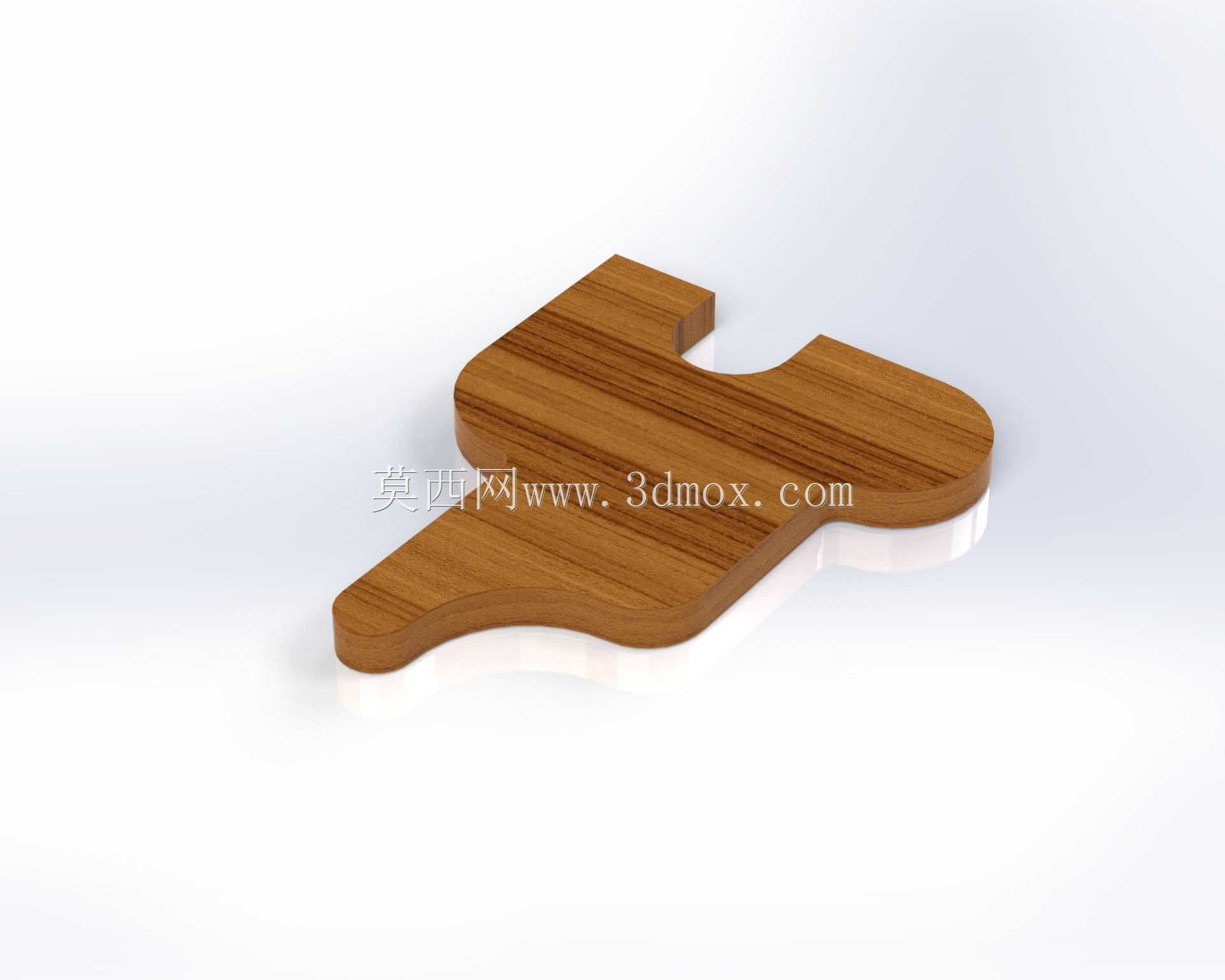

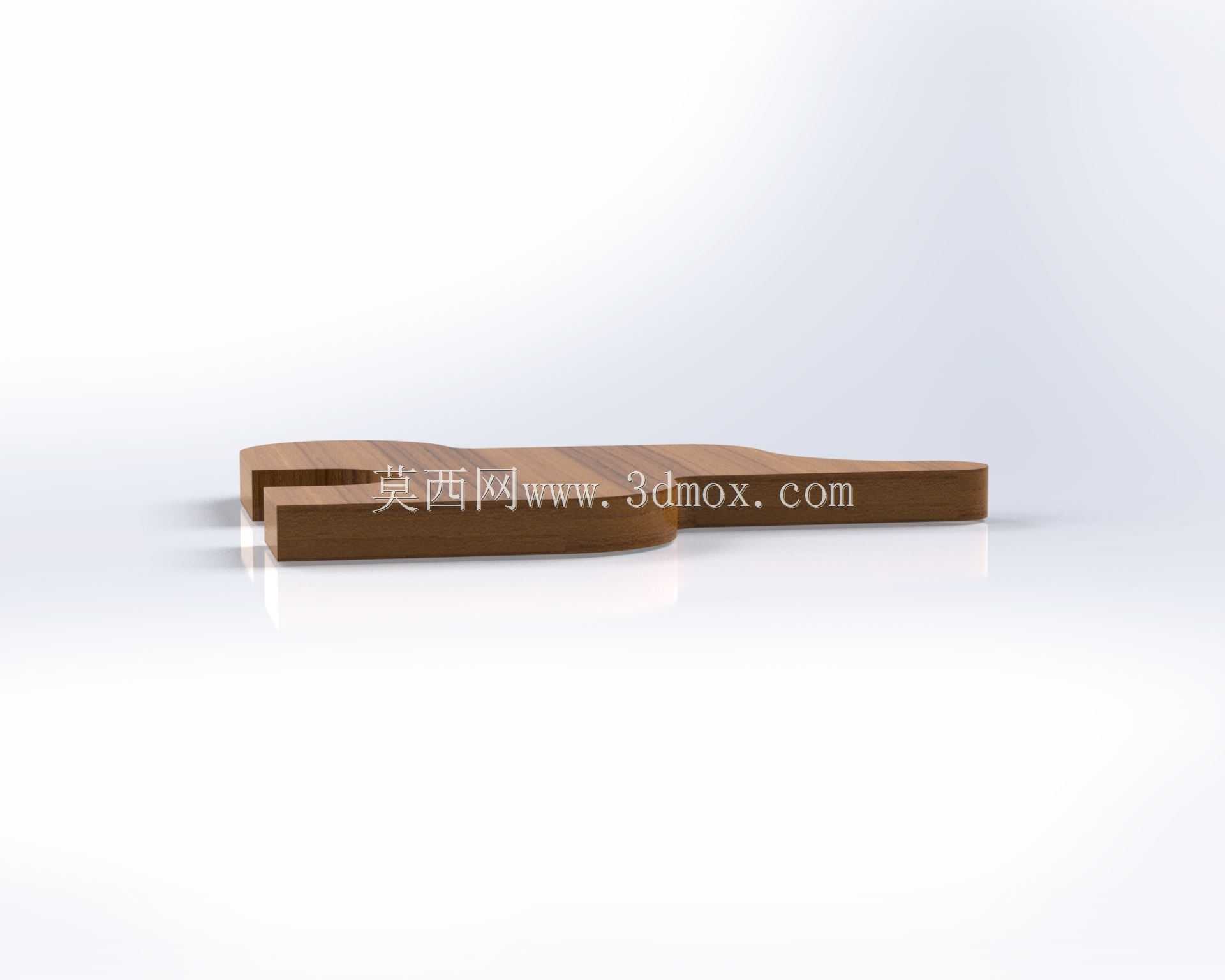

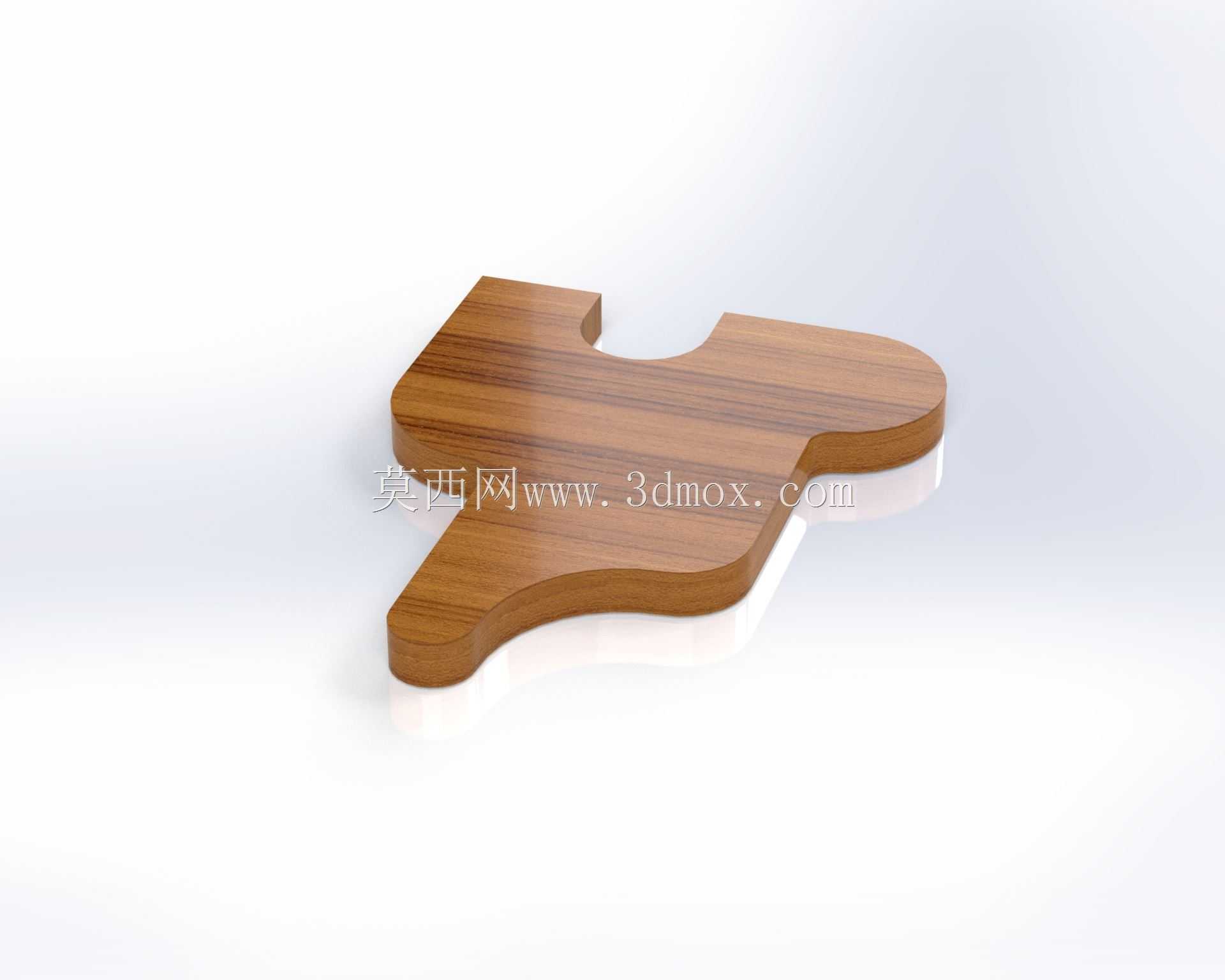

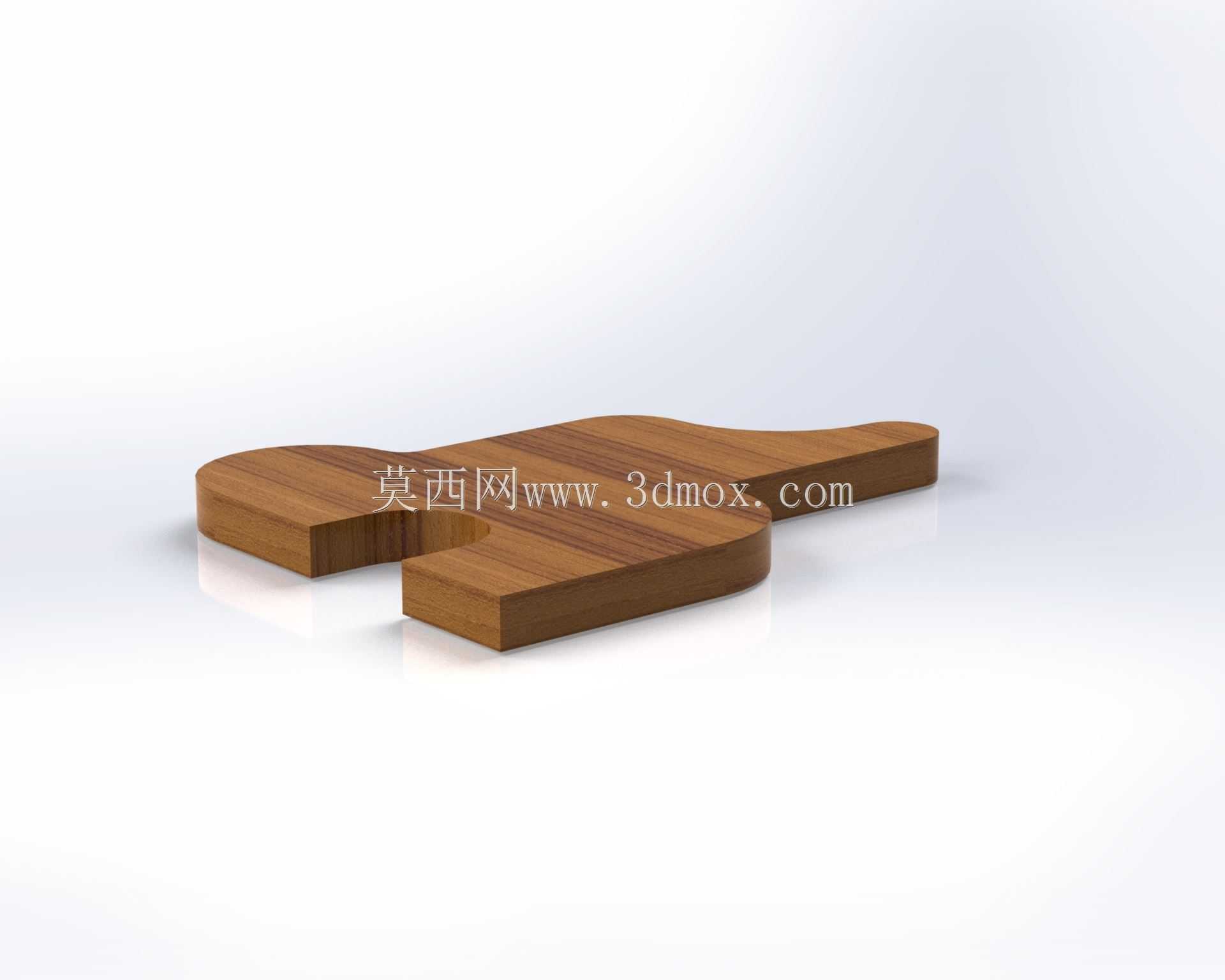

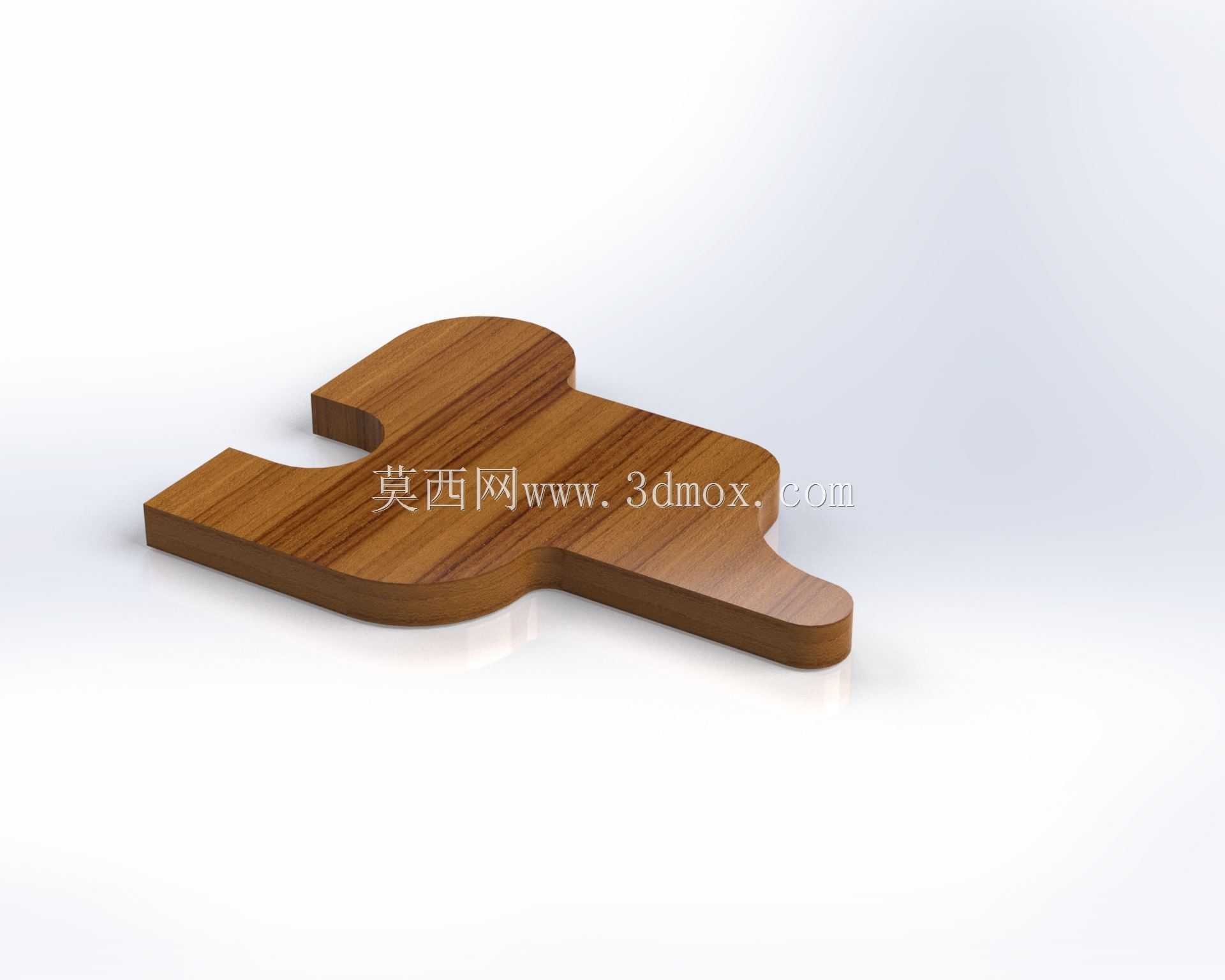

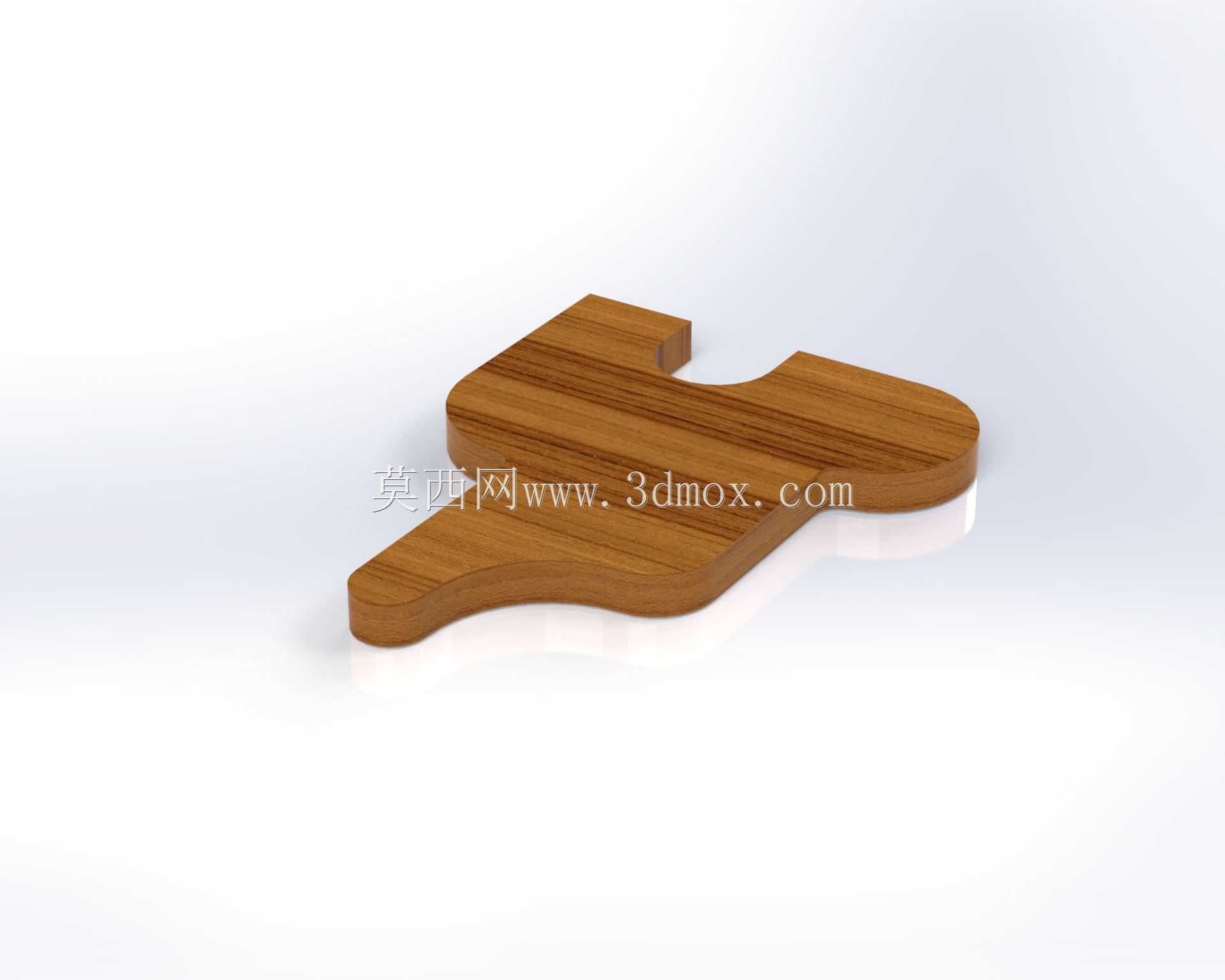

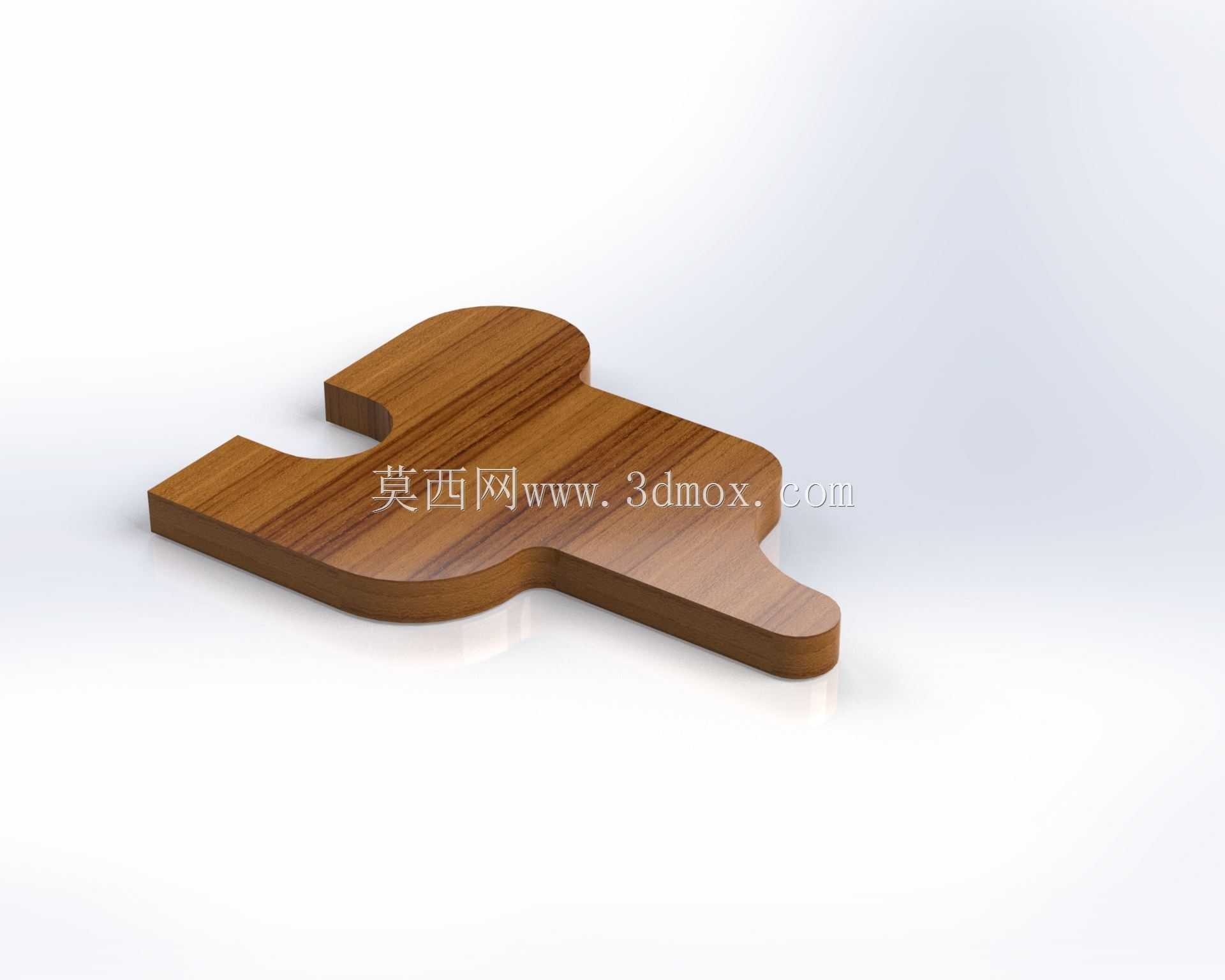

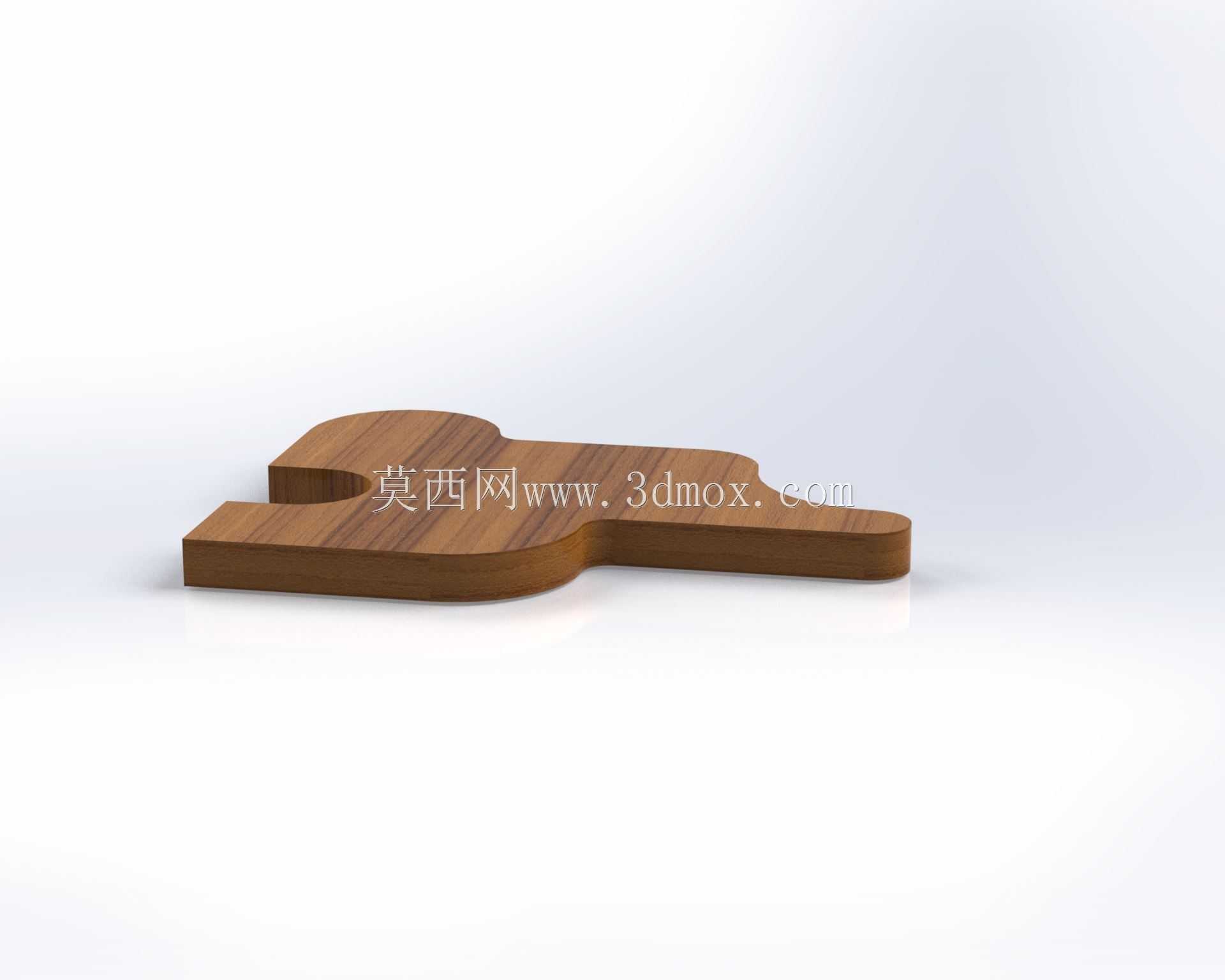

异形拼接式木质定位传感配件结构

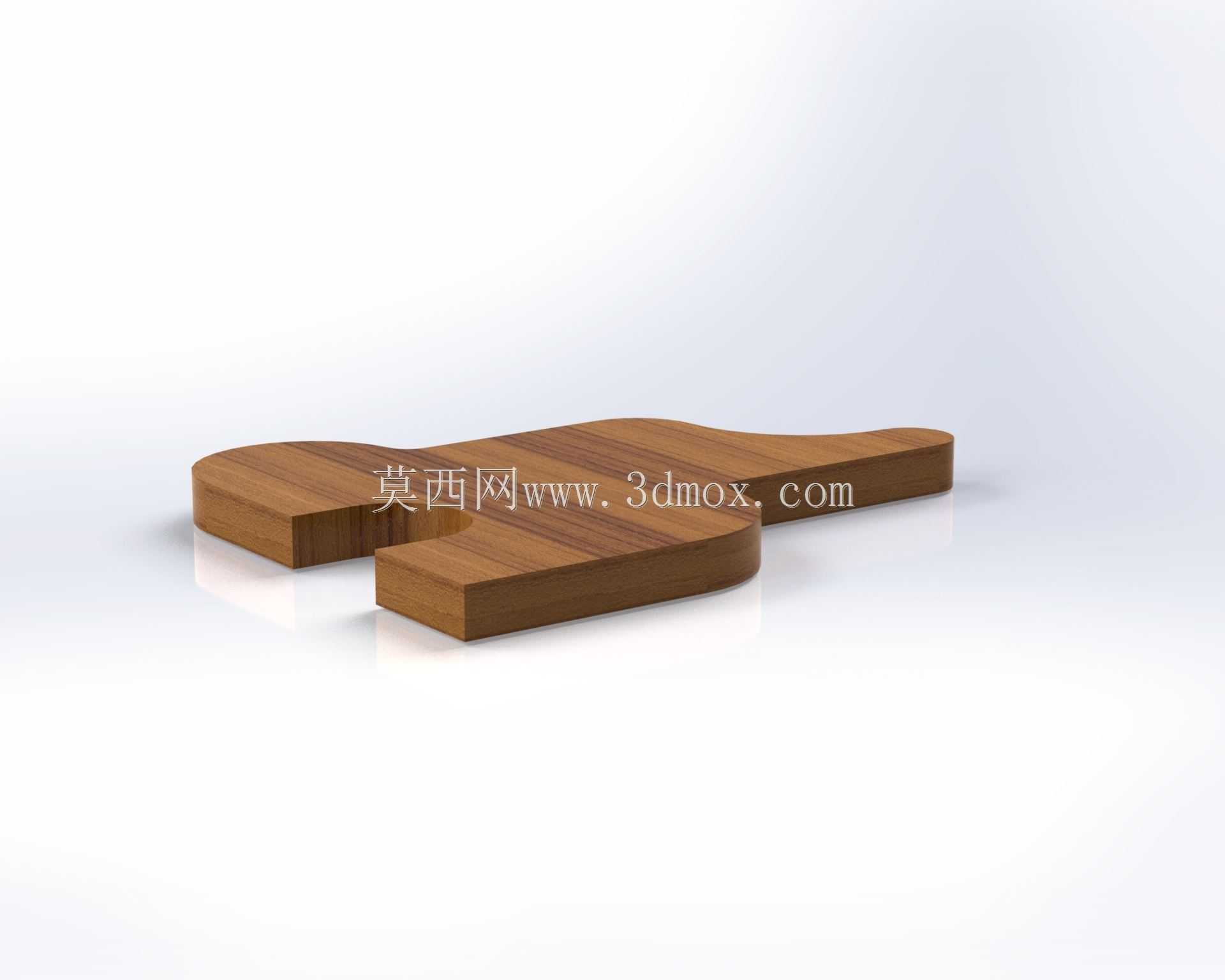

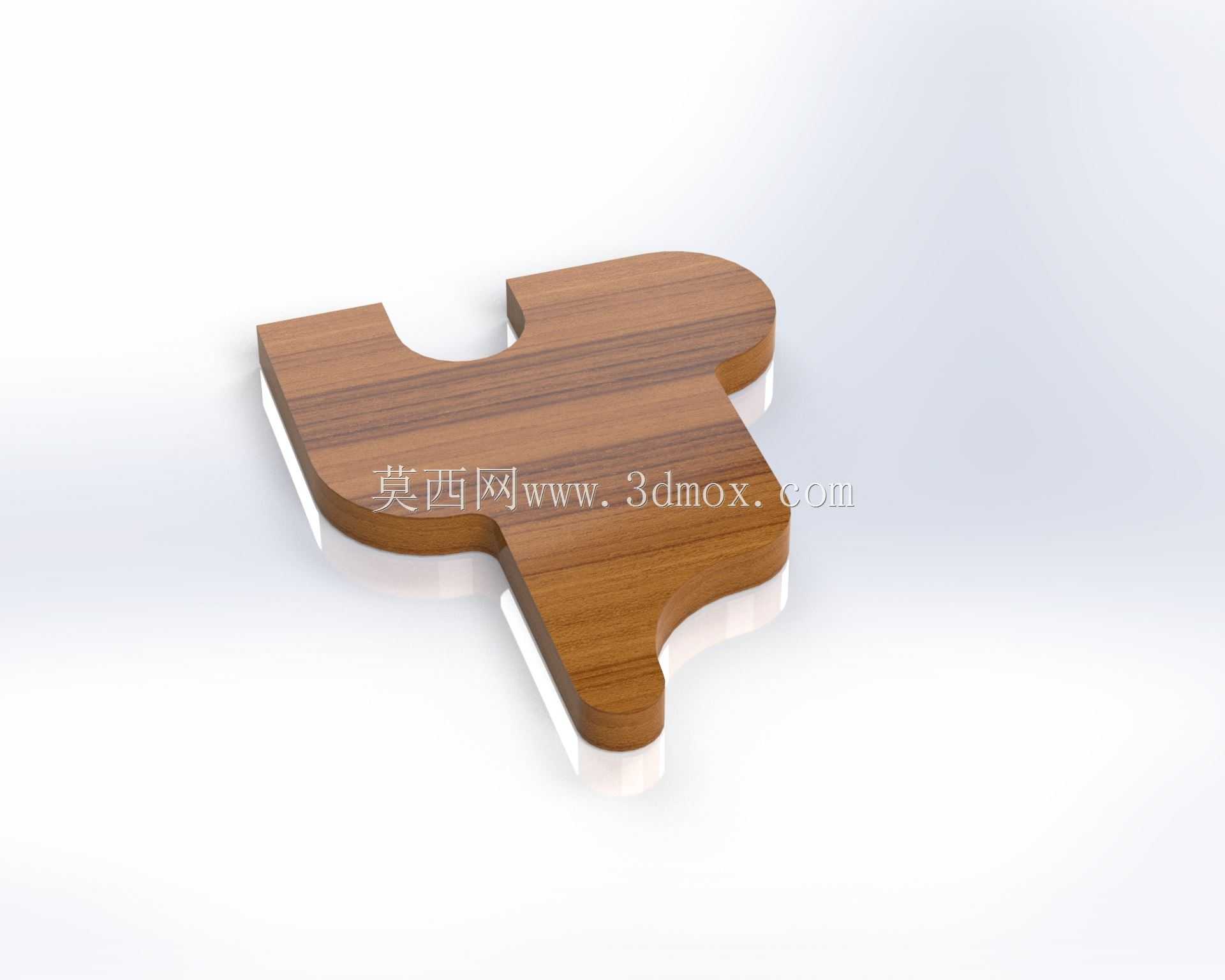

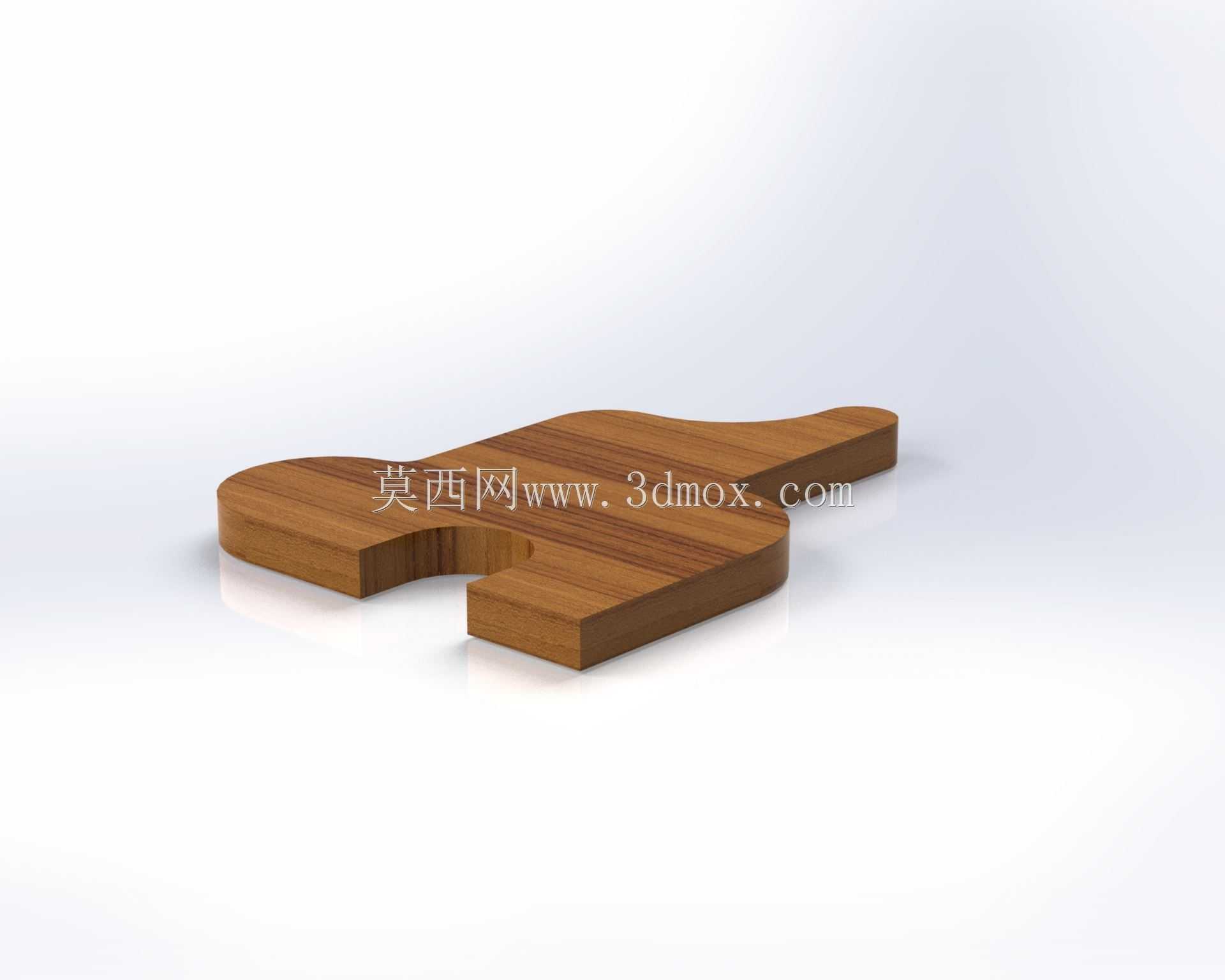

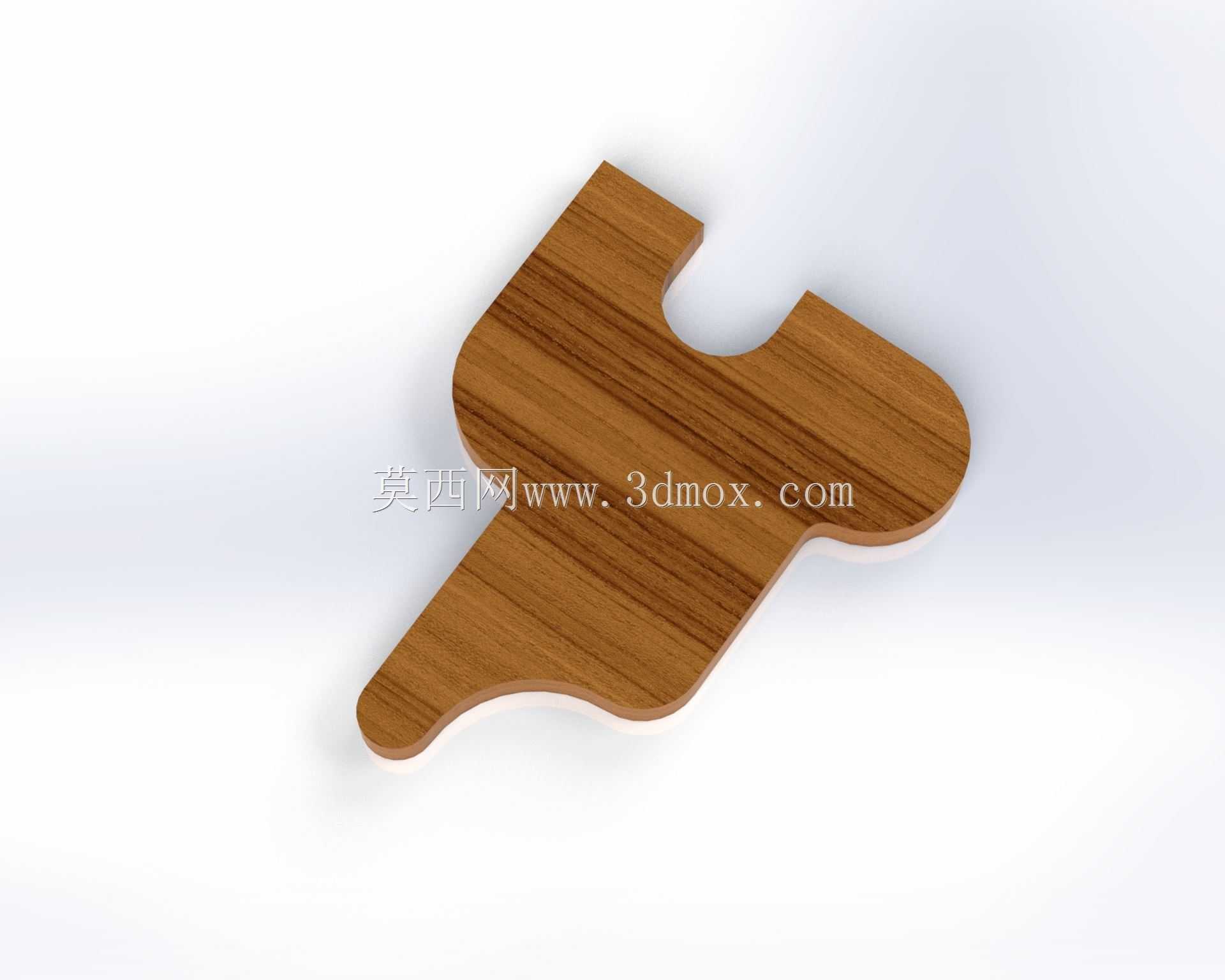

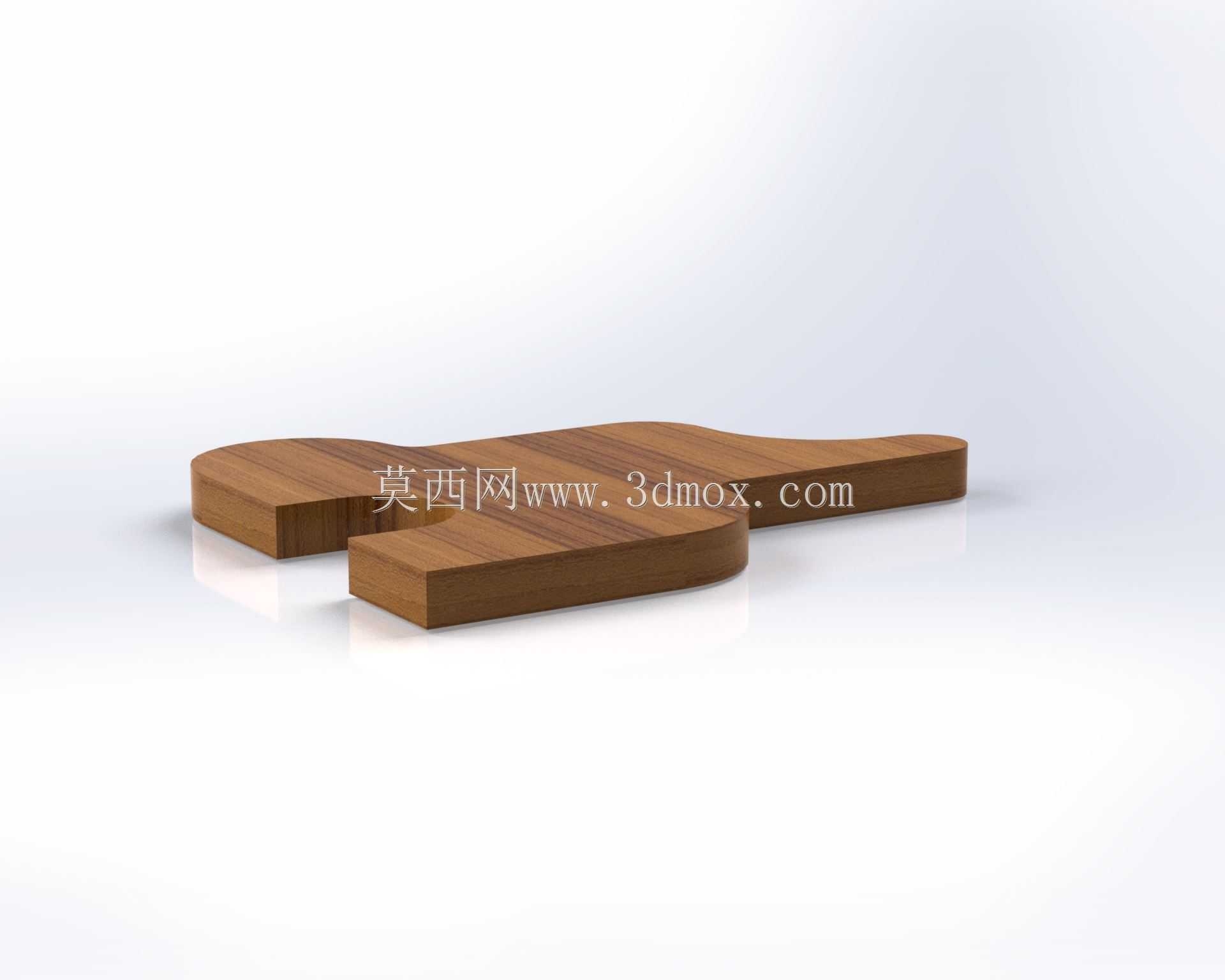

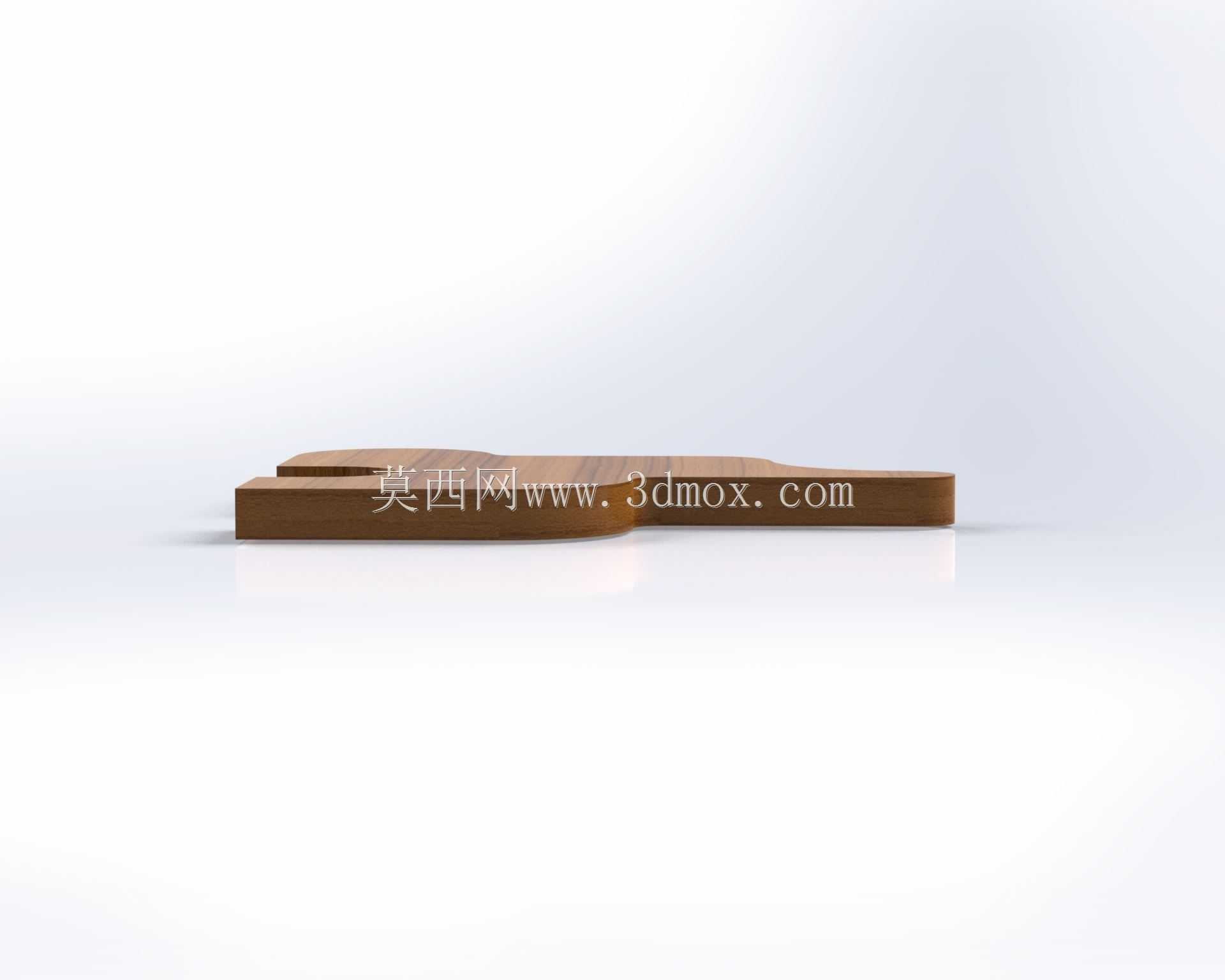

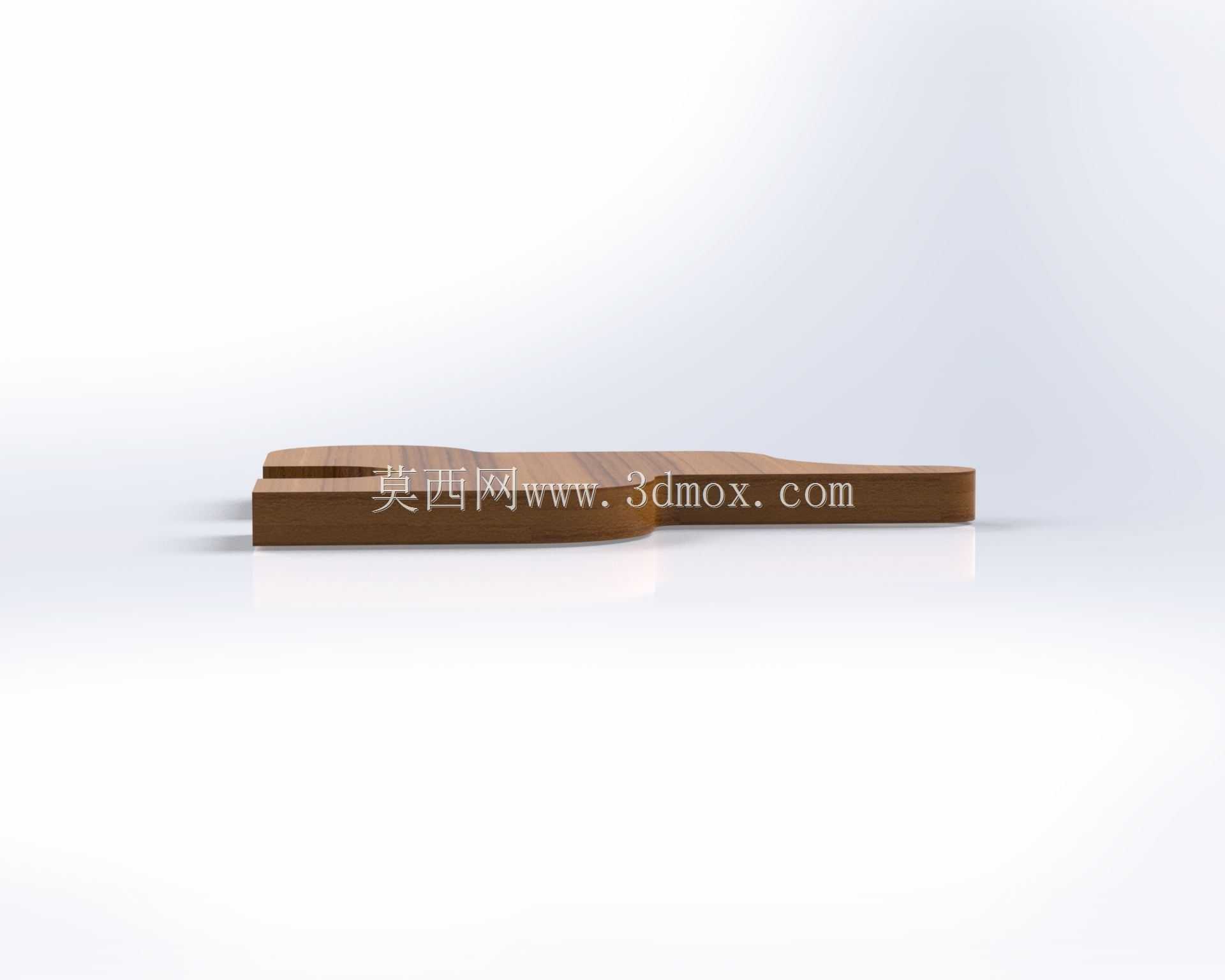

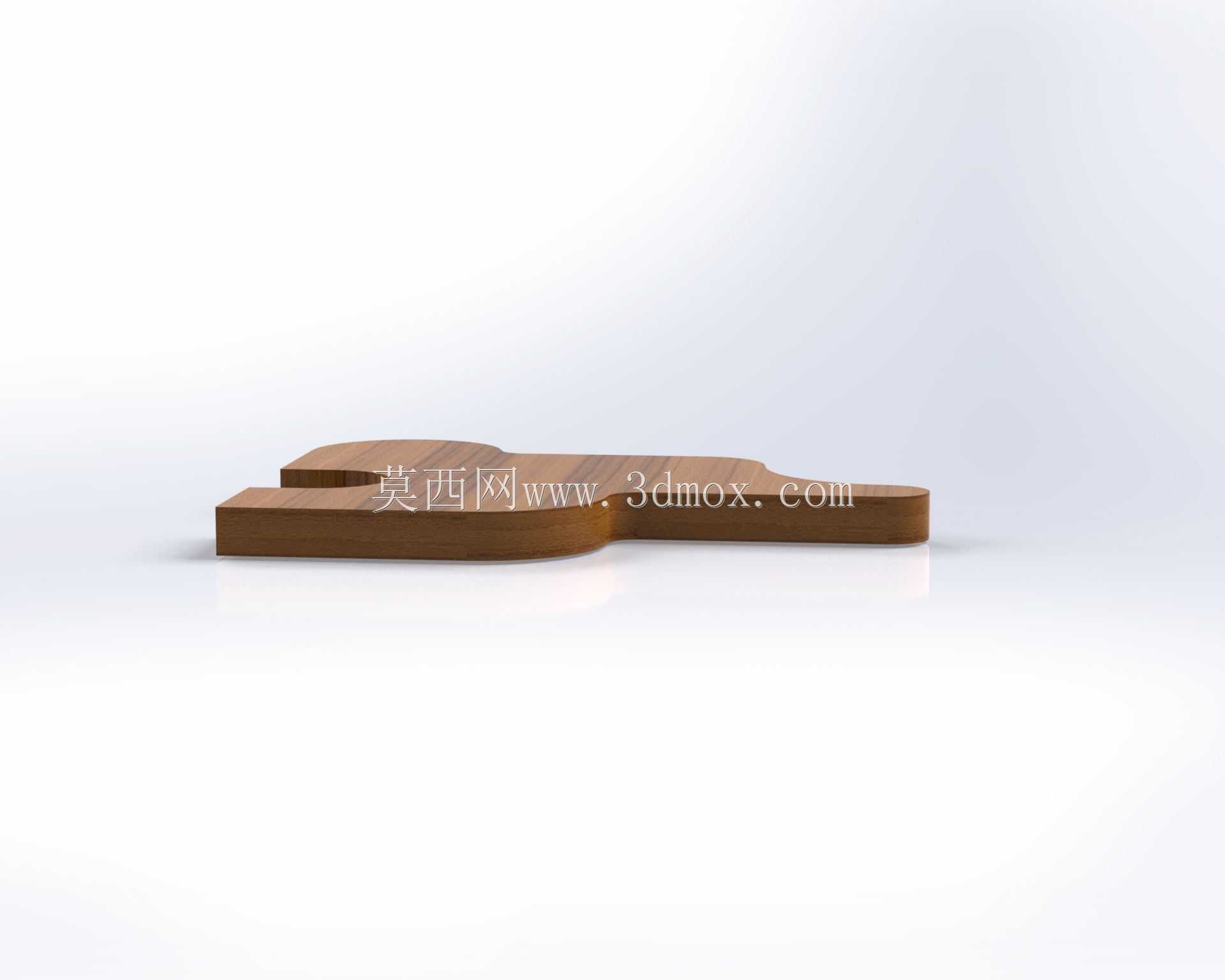

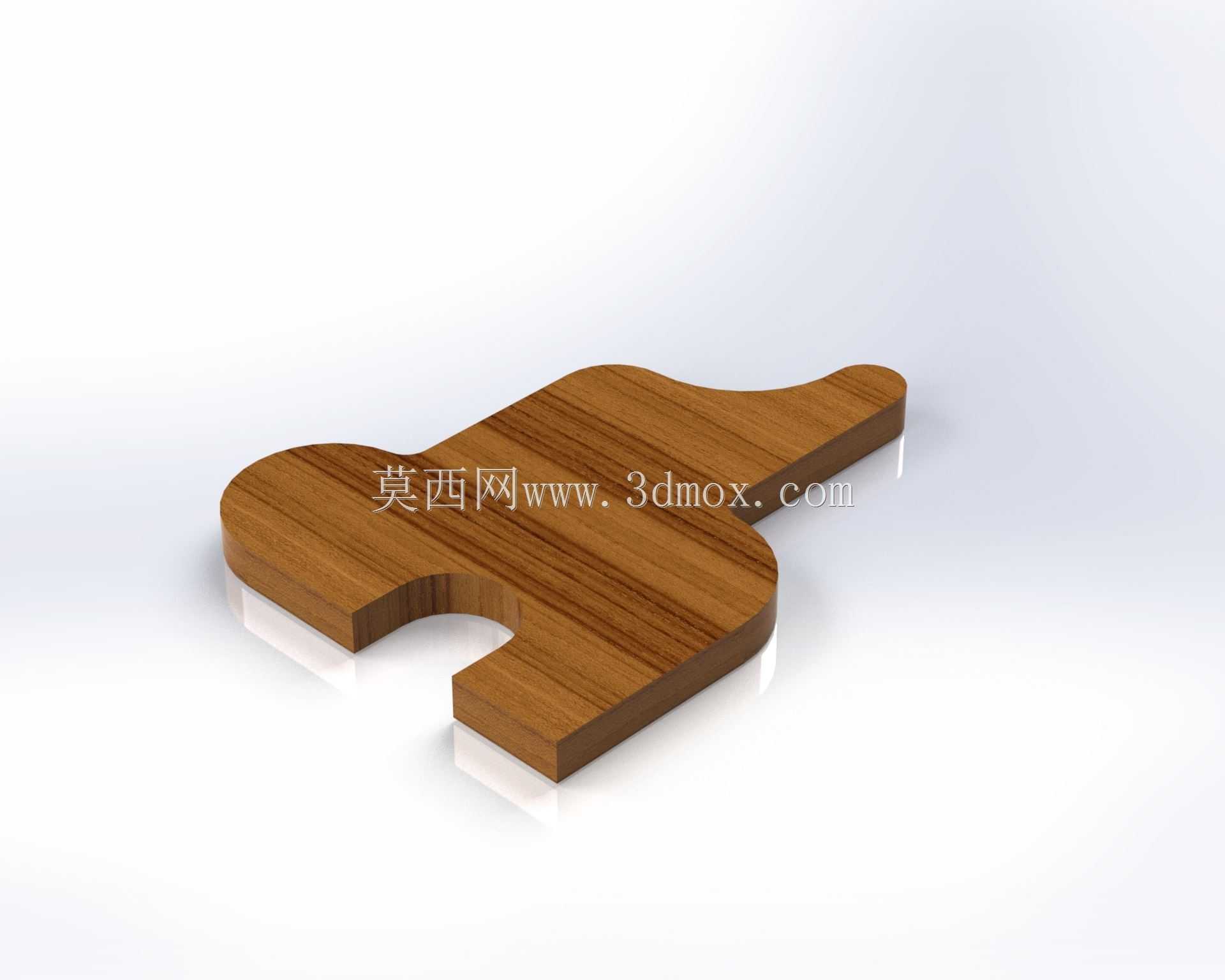

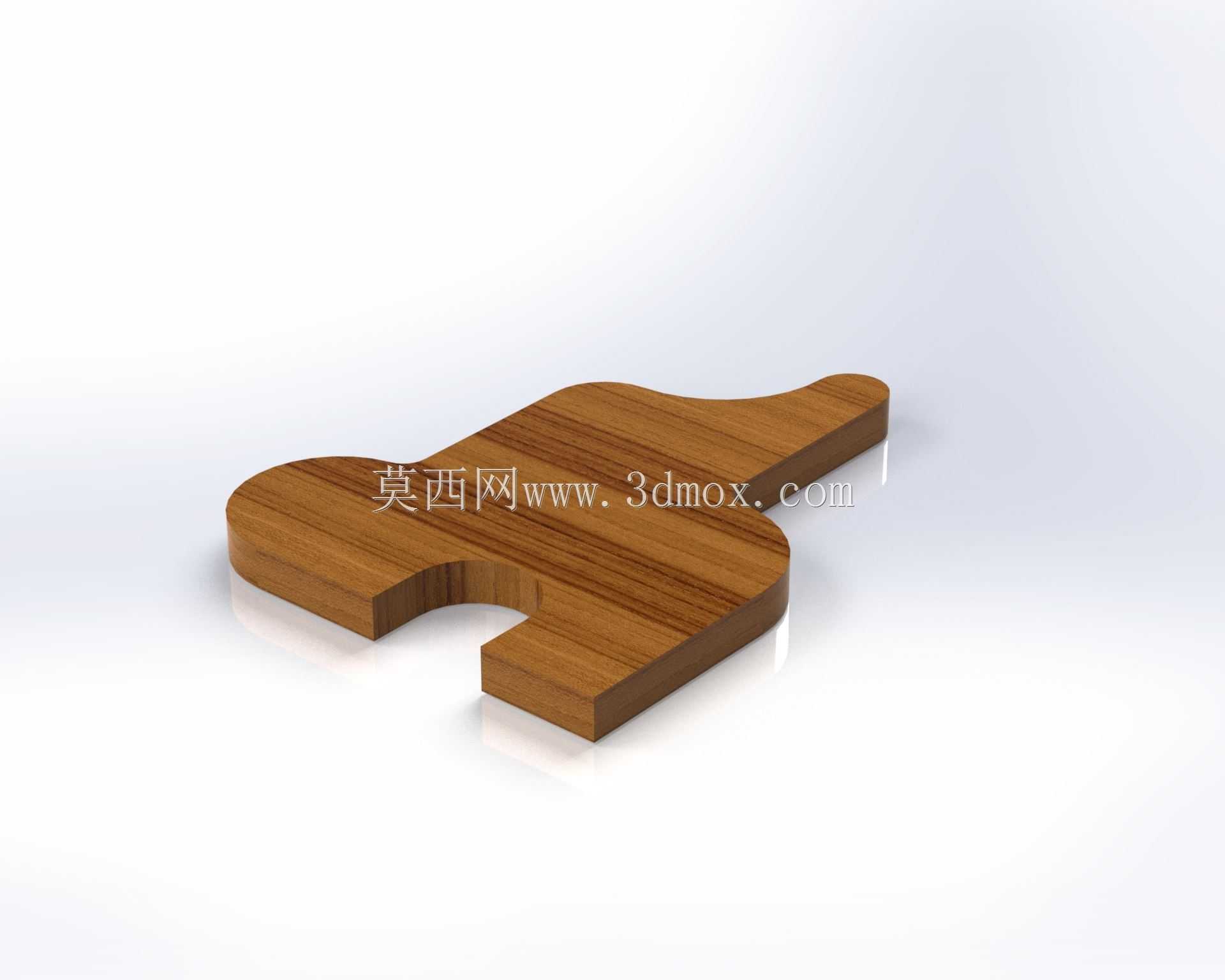

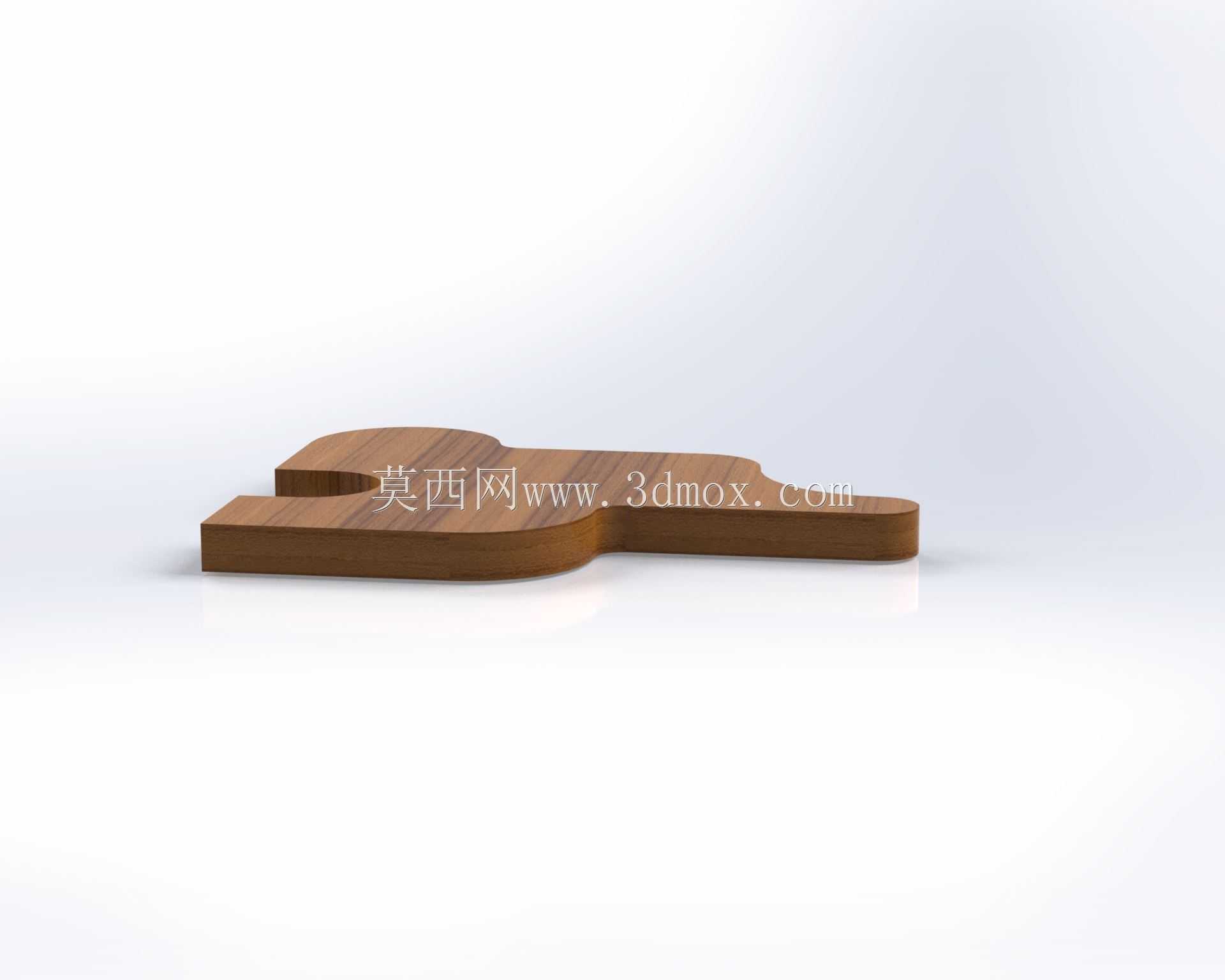

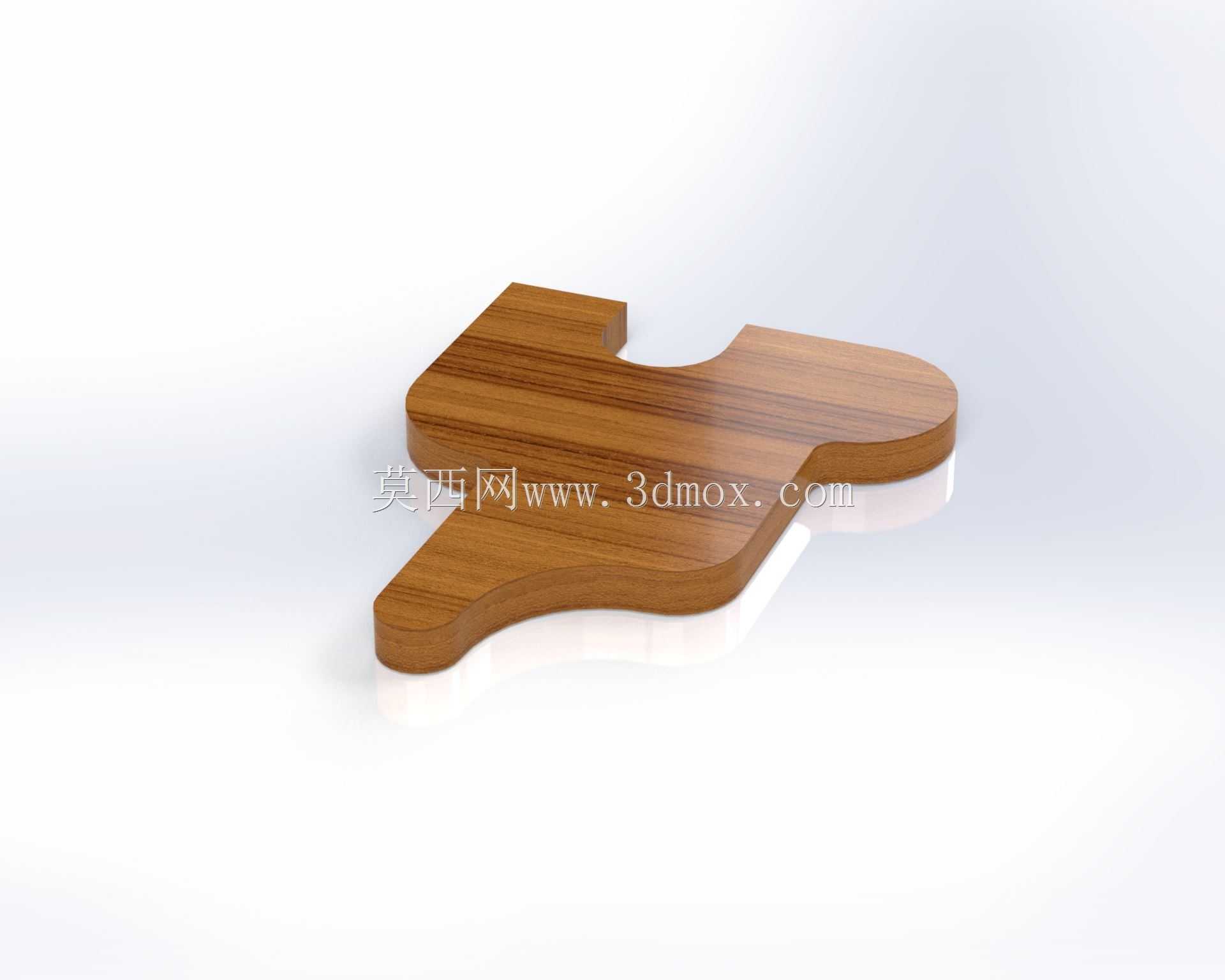

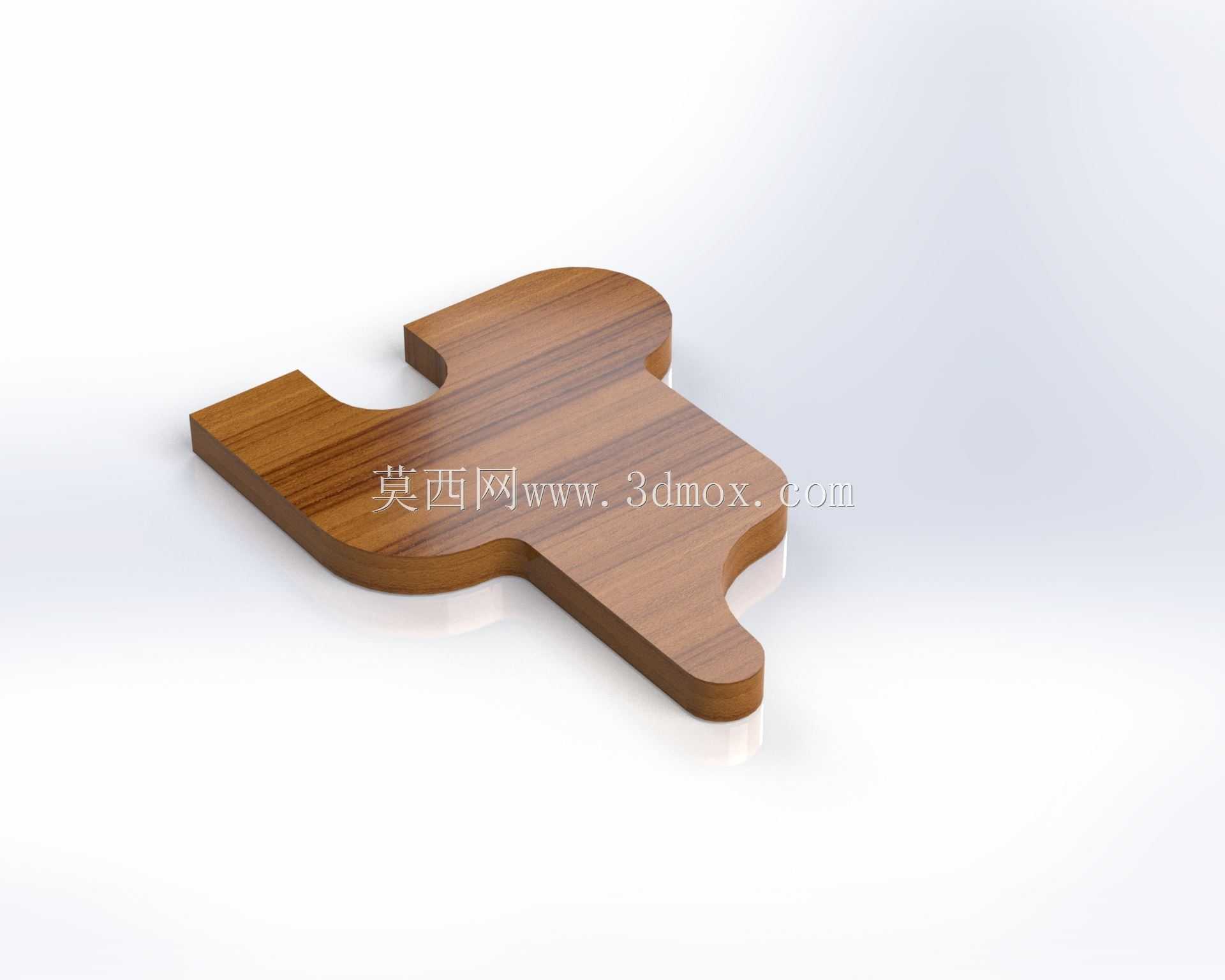

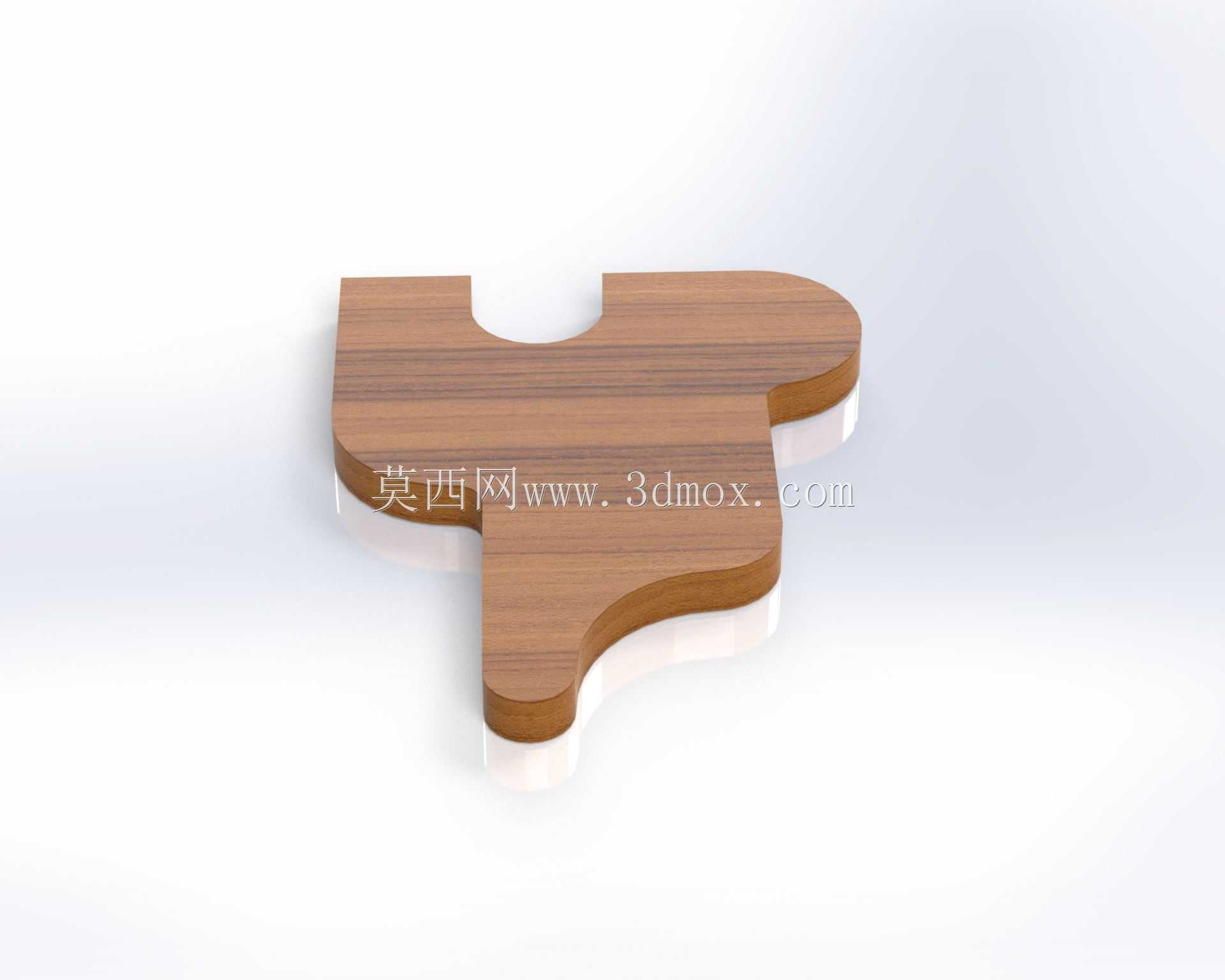

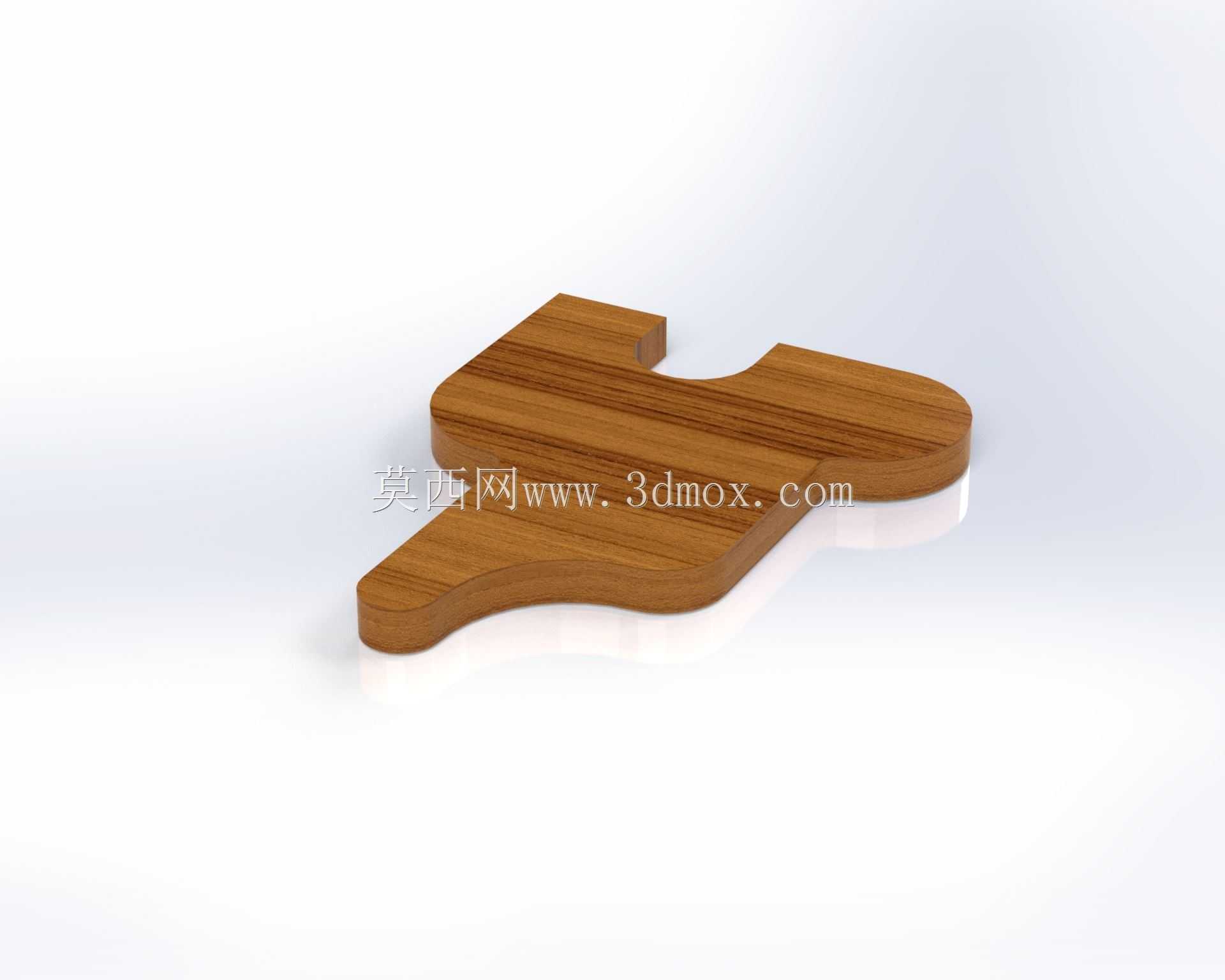

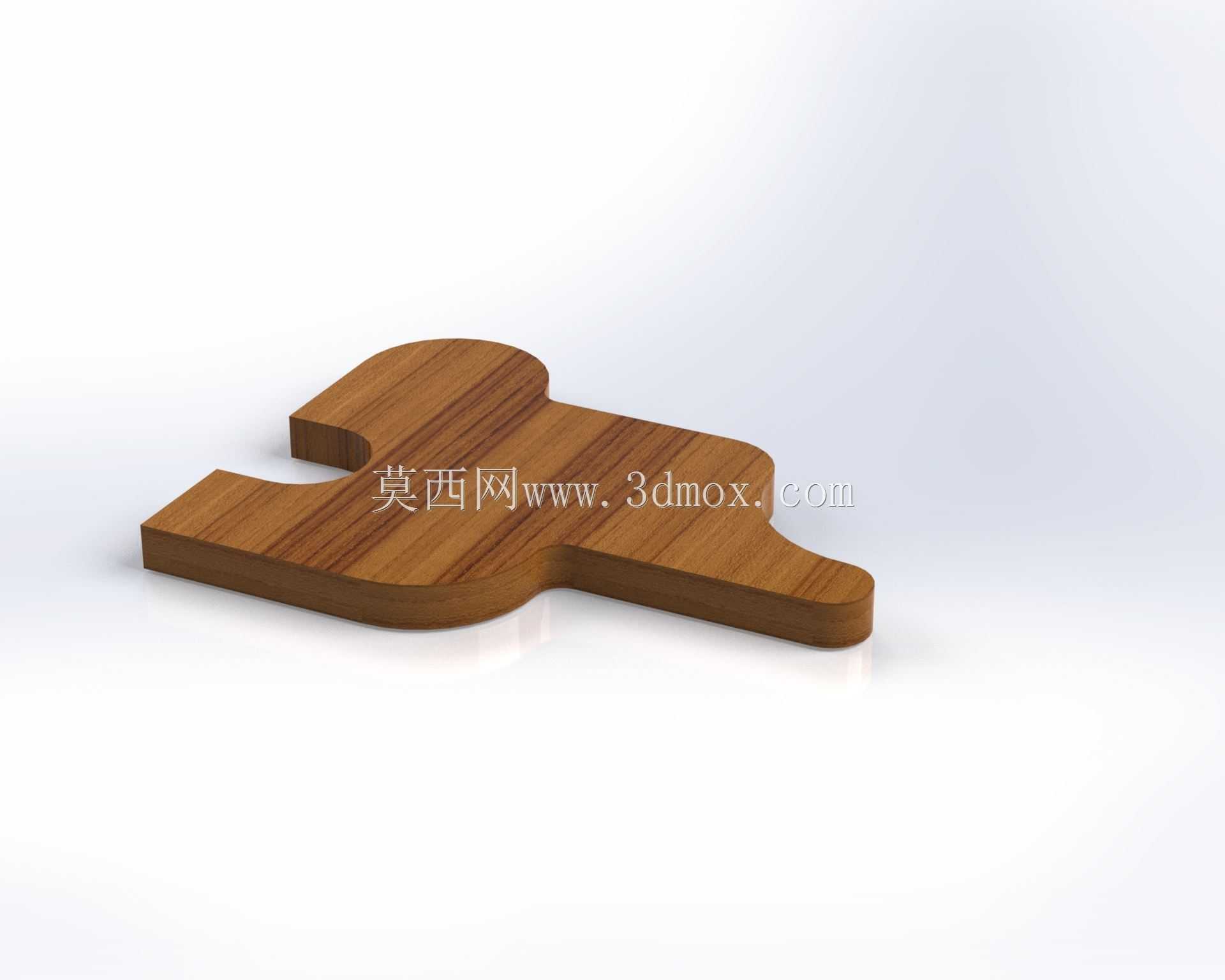

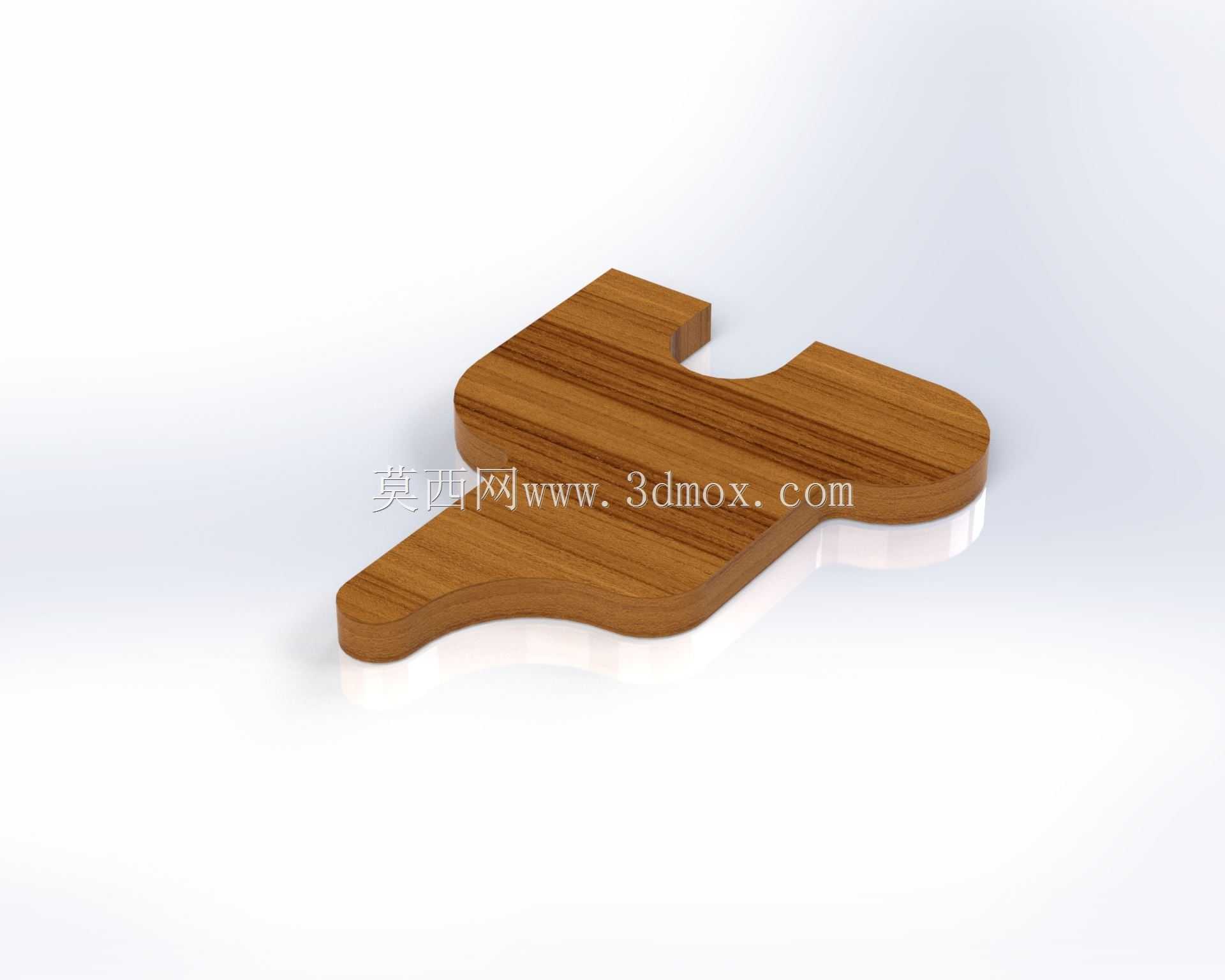

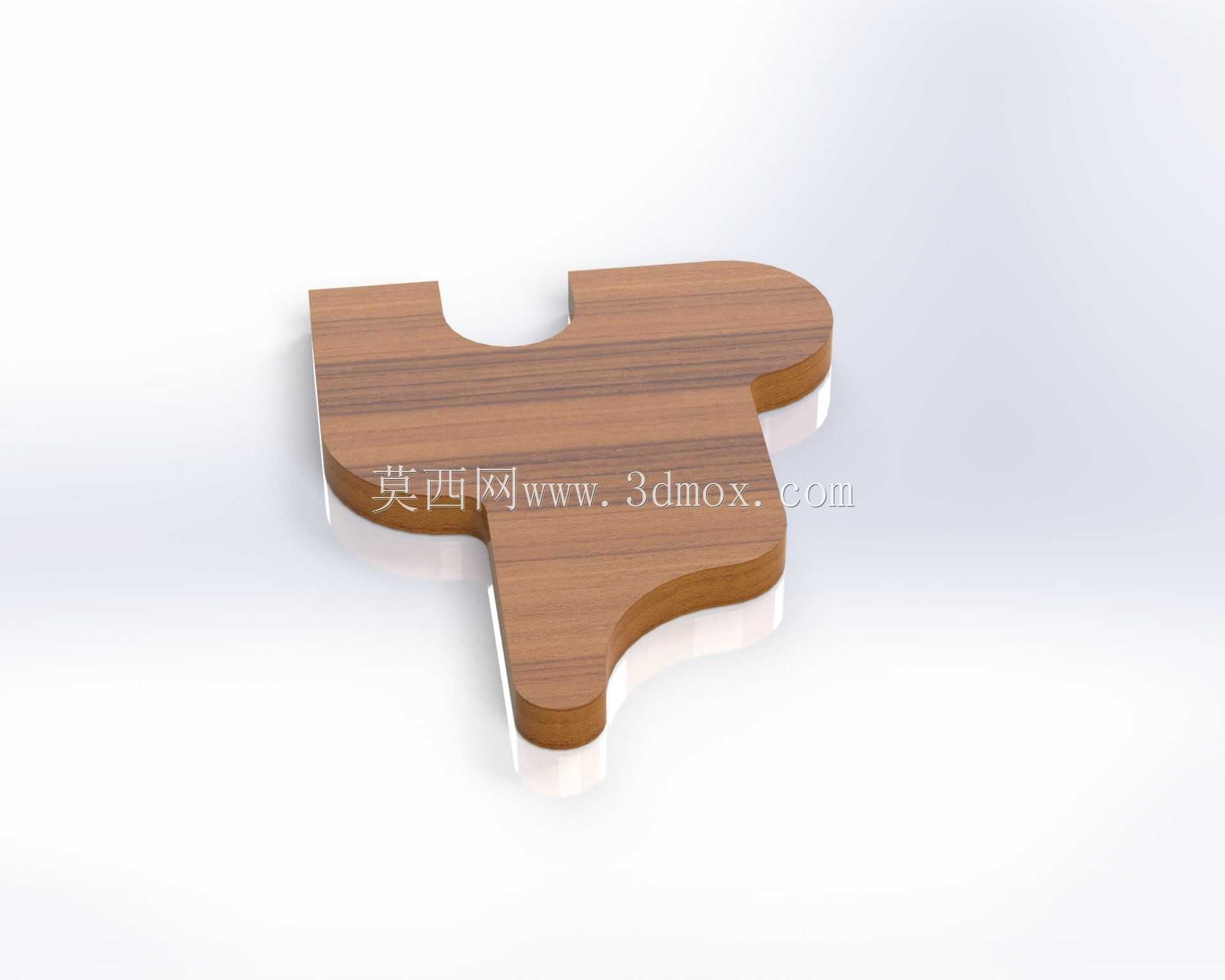

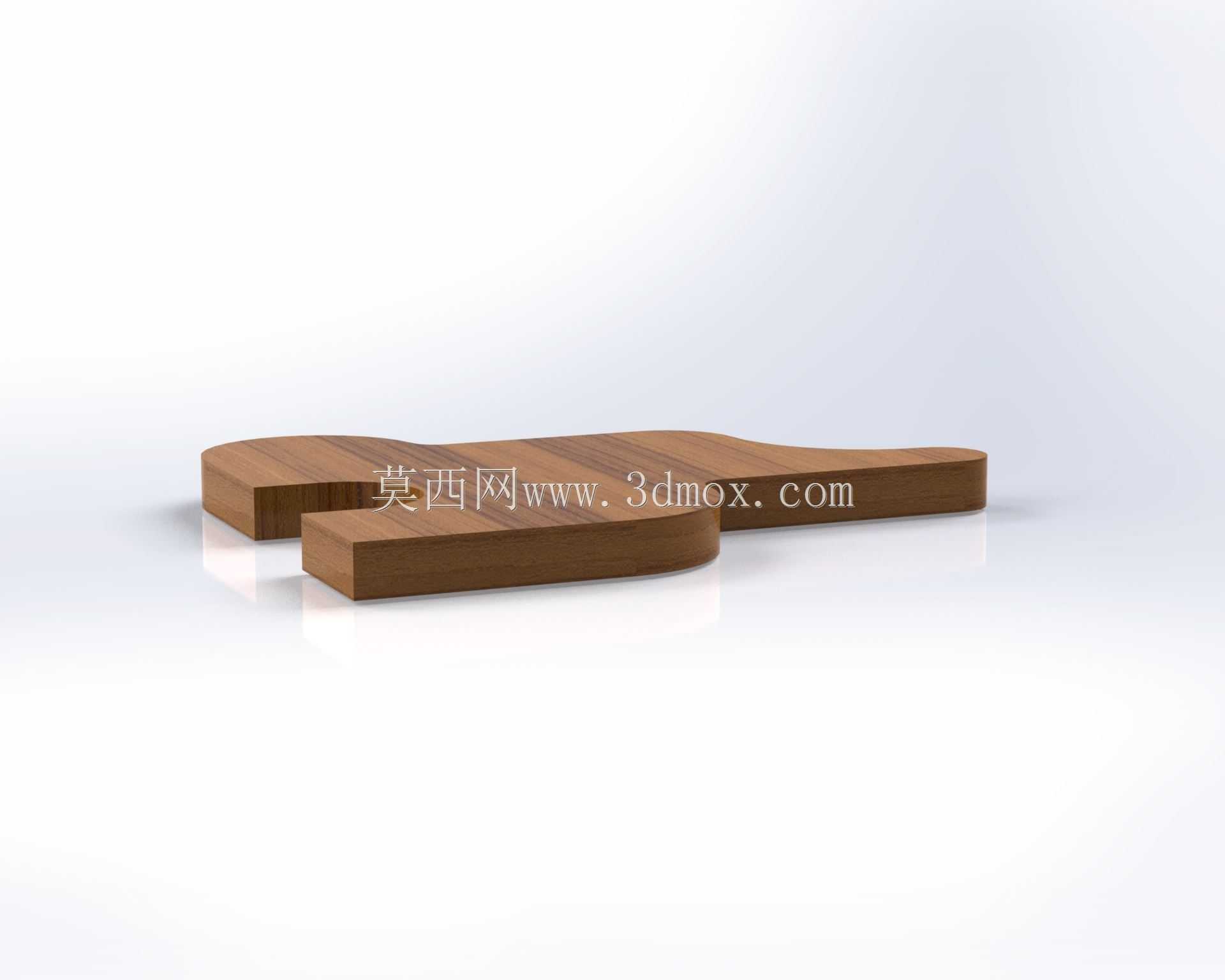

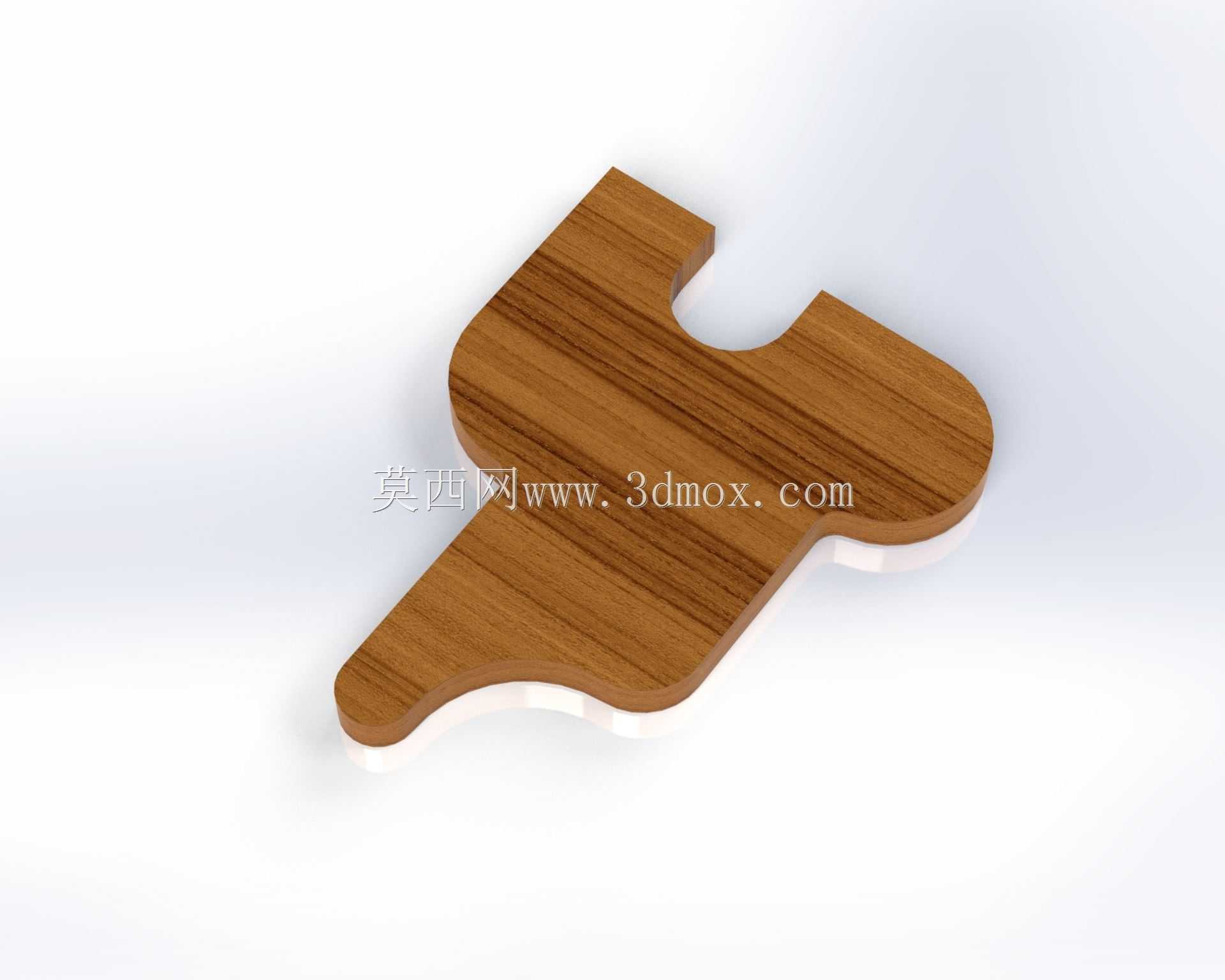

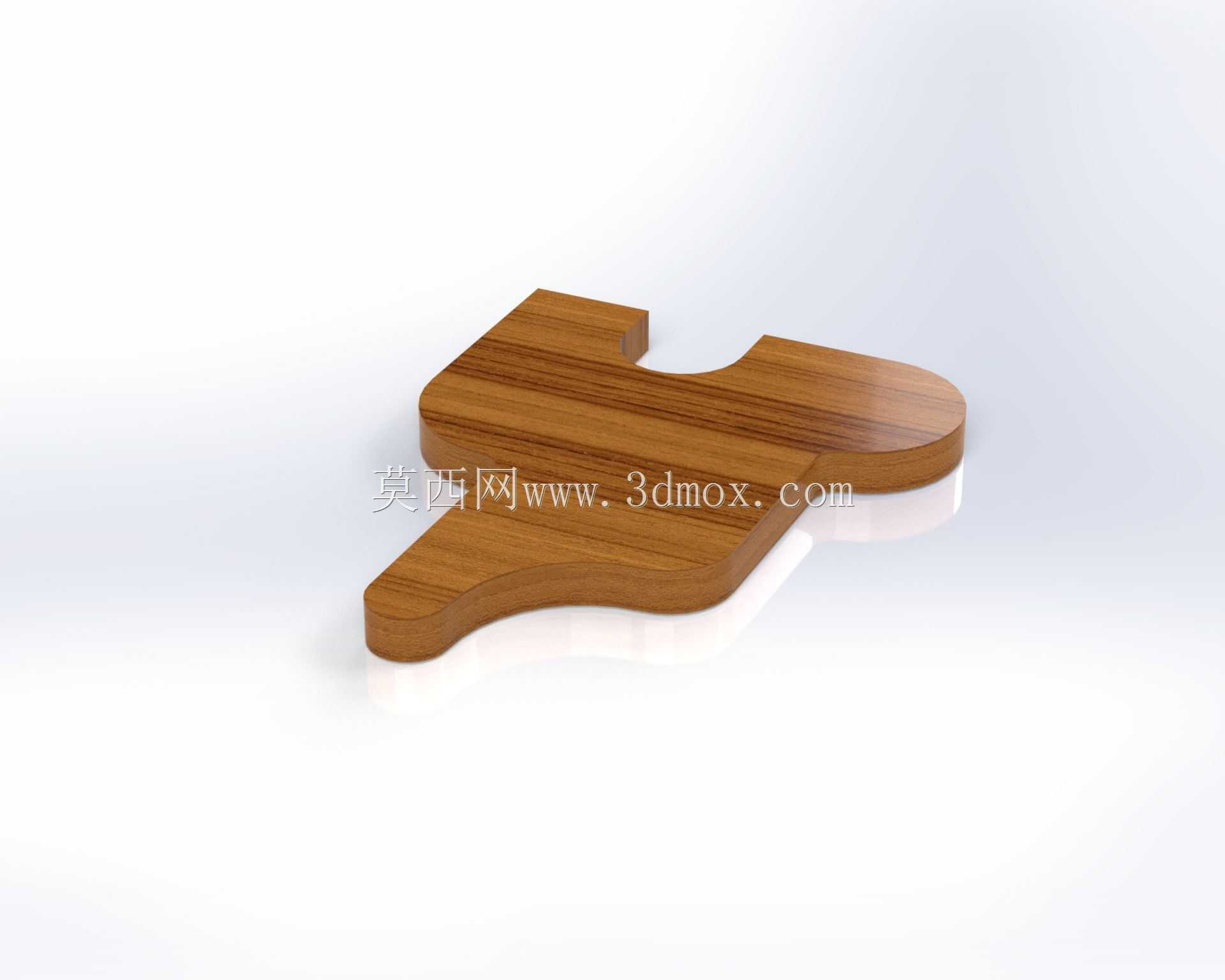

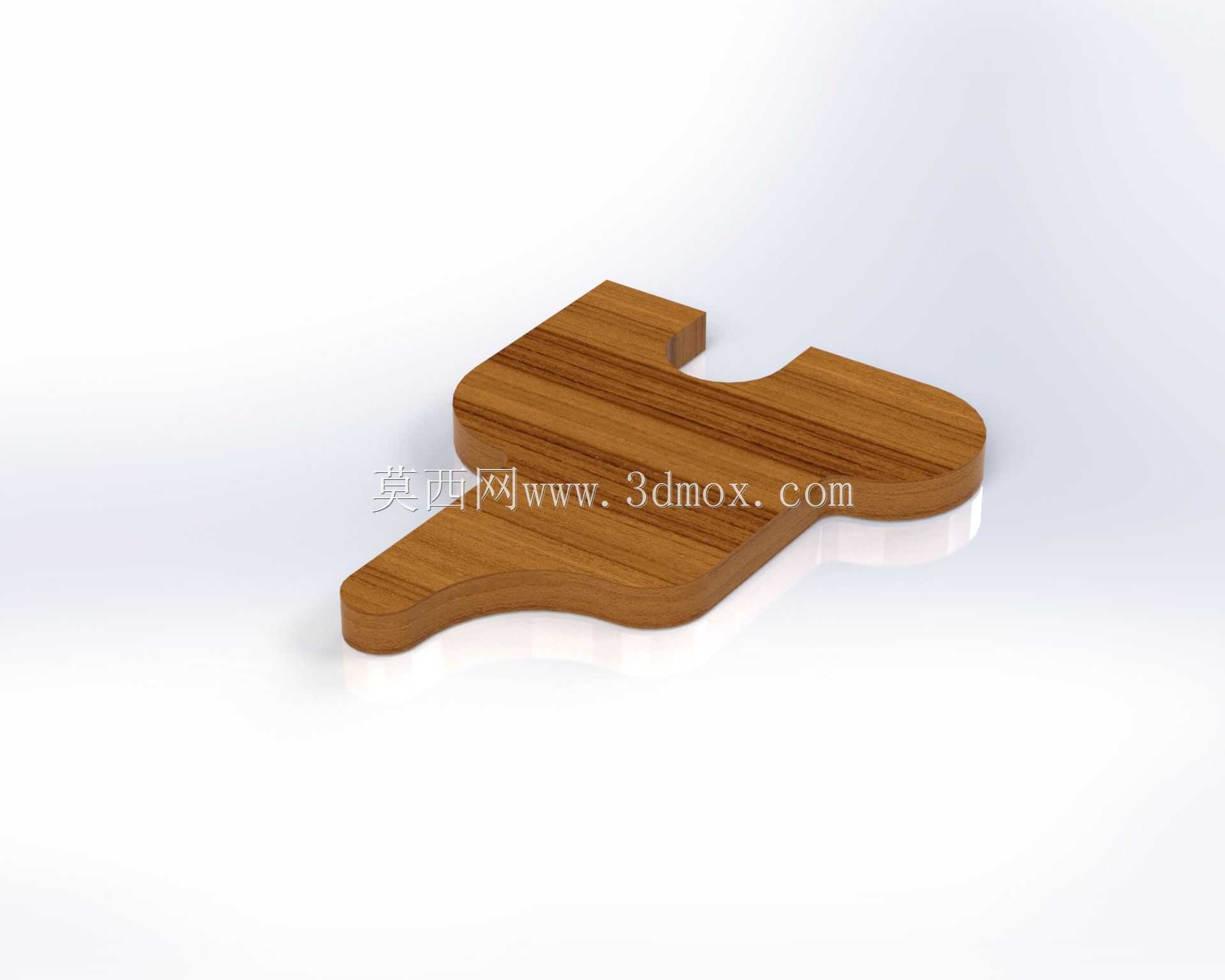

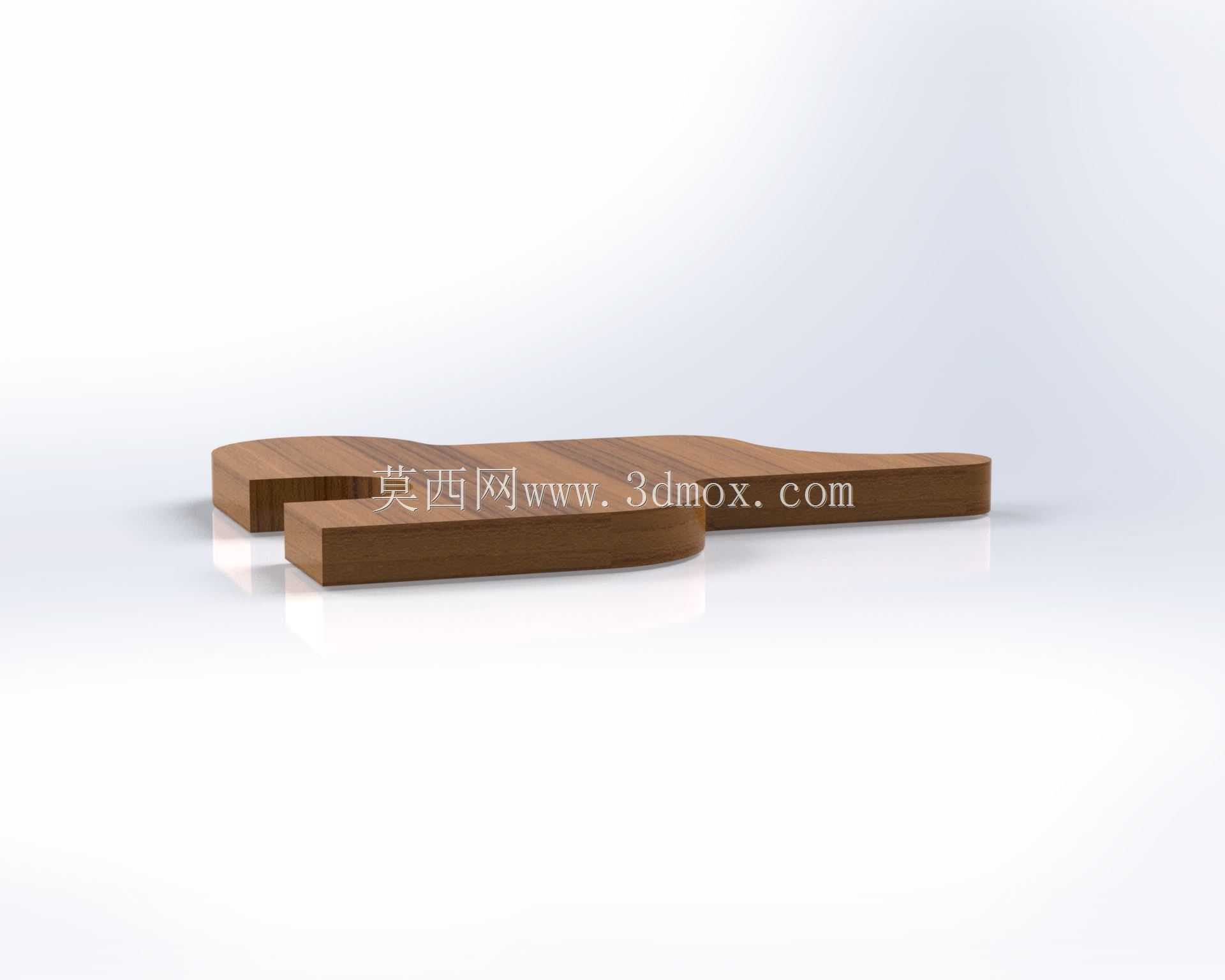

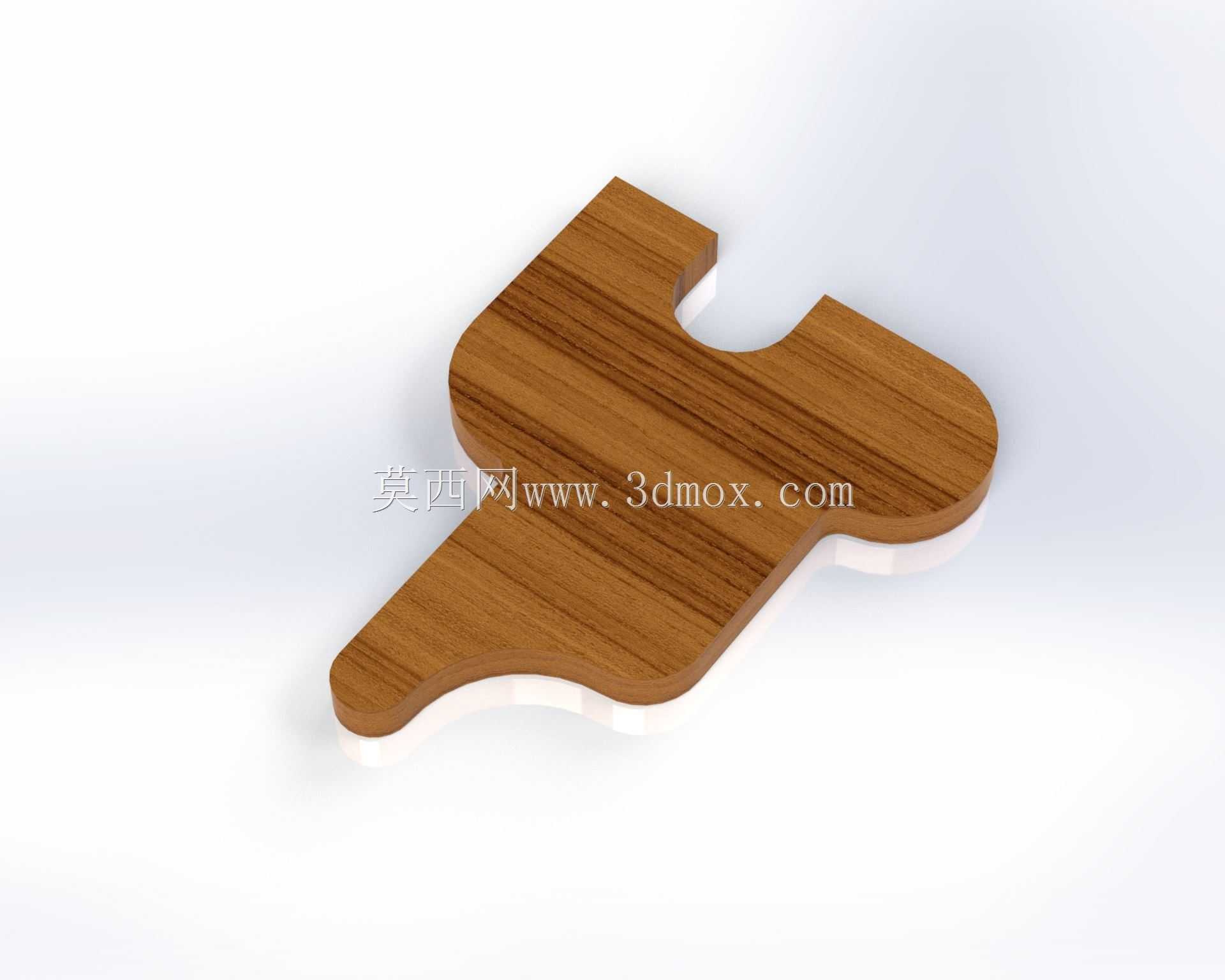

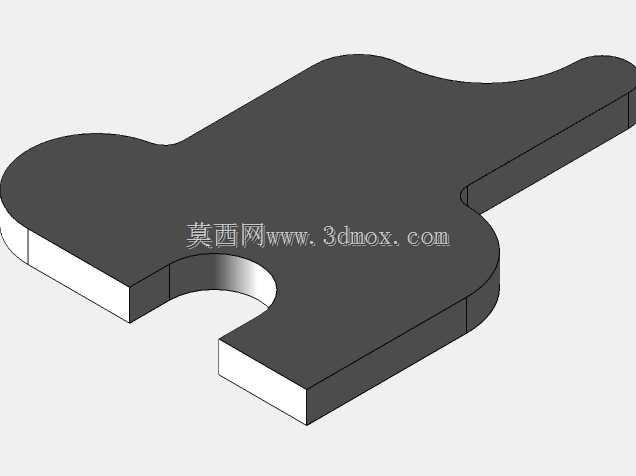

　　这类异形木质结构件常应用在教学实训类传感检测工位的定位载具场景中，作为光电式、接触式传感器的被测定位基准件使用，也可在小型轻工装配工位作为工件姿态校验的模拟样件，帮助调试传感器的检测距离、触发阈值与安装位置，避免直接用量产工件调试造成的表面磕碰、尺寸损耗问题。从结构功能来看，该构件整体采用等厚板材加工，厚度方向尺寸统一为3.5mm，所有轮廓过渡均采用圆弧与直线相切的设计，没有尖锐直角，既可以避免加工过程中出现应力崩边，也能在传感器检测过程中减少边缘反光、棱角误触发的问题，适配漫反射式光电传感器的检测特性，不会因为尖锐棱边的光线漫反射差异导致检测信号跳变。设计过程中优先考虑了加工工艺适配性，所有外轮廓的圆弧半径分别设置为R3、R5、

　　R7、R8、R10等常规铣削加工可直接实现的参数，没有过小的内凹圆角，不需要采用直径过小的铣刀加工，普通3mm直径立铣刀即可完成全部轮廓切削，加工时不需要换刀，能有效缩短单件加工时长，也适合3D打印、激光切割等多种快速成型工艺制作，满足实训场景快速打样、批量替换的需求。从尺寸边界来看，构件总长控制在50mm，总宽方向最大尺寸为39mm，整体占用安装空间极小，可以直接固定在宽度20mm的标准铝型材安装面上，安装时可通过构件上预留的两个宽度9.9mm的槽位进行位置微调，槽位间距19.1mm，适配M8规格的紧固螺丝，调整行程覆盖10mm范围，能够适配不同检测距离的传感器安装需求，不需要额外加工转接板。构件一端的异形凸台结构宽度为11.

　　4mm，凸台根部采用R2圆弧过渡，凸台高度方向尺寸为10mm，该结构专门用于对射式传感器的槽位触发检测，当构件移动到检测位时，凸台刚好插入对射传感器的槽型光耦间隙中，阻断光线实现到位信号输出，凸台的厚度公差可控制在±0.05mm范围内，保证触发位置的重复精度满足实训工位的定位要求。构件另一侧的内凹缺口宽度为18mm，缺口处采用R5圆弧过渡，该结构可作为卡扣定位结构，与工位上的弹性定位销配合实现快速装夹，装拆时不需要额外工具，单手即可完成取放，适合教学场景下频繁更换样件的使用需求。整体结构的重量控制在2.5g左右，移动时惯性极小，不会对小型气缸、滑台的运动负载造成额外负担，可直接安装在微型直线滑台的移动台上，

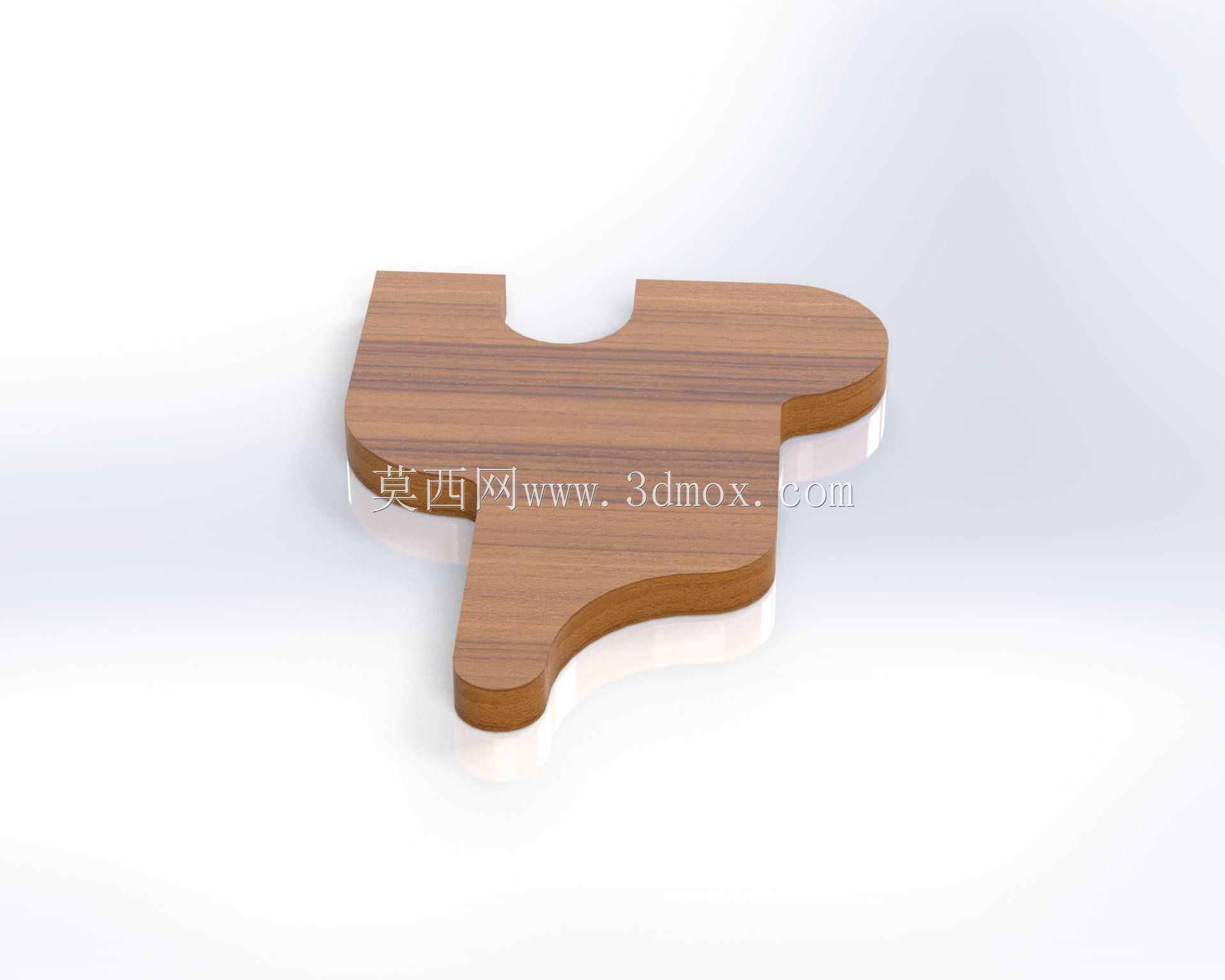

　　作为传感器动态检测的运动靶标使用，调试滑台运动速度、传感器响应频率的匹配关系。在实际应用中，该构件也可作为基础结构练习样件，用于机械制图课程的测绘练习、三维建模课程的特征建模练习，所有尺寸标注清晰，轮廓特征涵盖了直线、圆弧、相切约束、对称结构、槽位特征等常见机械结构要素，能够帮助初学者掌握从二维工程图到三维模型的转化思路，理解尺寸链、形位公差对零件实际装配、检测功能的影响。设计时特意将所有非配合尺寸的公差放宽到普通铣削加工的经济精度范围，不需要采用精密磨削、慢走丝等高价加工工艺，普通数控铣床甚至手工精修都能达到使用要求，大幅降低了样件的制作成本，适合批量制作供实训教学使用。构件表面采用木纹质感处理，在视觉检测类传感器的调试场景中，也可作为不同表面材质反射率的测试样件，帮助调试视觉传感器的曝光参数、对比度阈值，验证传感器对不同纹理表面的检测稳定性。
